实验三高频功率放大器一、实验目的1、掌握丙类谐振功率放大器的基本工作原理;2、掌握丙类谐振功率放大器的负载特性和振幅特性;3、掌握丙类谐振功率放大器集电极效率的测试和计算方法。
二、实验仪器1、示波器一台2、数字万用表一块3、频谱分析仪一套4、高频毫伏表一台 4、信号发生器一台三、实验原理及其相关知识在通信系统中, 谐振功率放大器经常位于通信发射机的末级, 其目的就是使要输出的高频大信号能获得足够的高频功率。
功率放大器是依靠激励信号对放大管电流的控制, 起到把集电极电源的直流功率转换成负载回路的交流功率的放大器。
功率放大器一般分为甲类、乙类、甲乙类、丙类等工作方式,为了进一步提高工作效率还有丁类、戊类放大器。
甲类、乙类功率放大器我们在上学期的实验都完成过, 现在比较一下和它们丙类功率放大器的不同:甲类放大器:输入信号幅度小,输出信号不失真。
但是其工作效率较低。
乙类和丙类放大器:输入信号幅度大,工作效率较高,但是输出信号失真大。
特别丙类谐振功率放大器, 电压导通角较小, 工作效率最高, 通信发射机的高频末级功率放大器通常采用丙类工作方式。
另外, 对于谐振功率放大和小信号调谐放大器的对比:两种放大器的放大对象都为高频信号, 负载也均是谐振回路; 不同之处主要在于激励信号的幅度大小不同, 电路的静态工作点不同,动态范围不同。
在实验过程中要认真体会。
高频功率放大器与低频功率放大器的相同点:都是为了得到高输出功率和高转换效率, 激励信号也同为大信号;不同点:⑴工作频率与相对频宽不同;⑵放大器的负载不同;⑶放大器工作状态不同。
1、丙类谐振功率放大器的工作特点功率放大器的最终目的是:电路与系统中, 如果具有相同直流功率, 那么所设计放大器的转换效率越高, 输出的交流功率就越大。
丙类放大器就是这样一种放大器, 如图 3-1所示, 这是一个典型的丙类放大器的原理图:负载为 LC 谐振回路, 基极偏置为负偏压, 半通角θc < 90°,放大器的基极没有设置直流偏置电路,仅在晶体管基极设置了一个偏置电阻,从电路的形式来看, 当没有载波信号输入时, 放大器处于截止状态, 集电极和发射级没有电流流过, 集电极也没有交流信号输出。
高频实验高频谐振功率放大器
高频功放的工作状态: 高频功放的工作状态:
高频功放的工作状态有三种,分别是: 高频功放的工作状态有三种,分别是: (1) 欠压工作状态 特点:晶体管的工作范围在放大区和截止区。 特点:晶体管的工作范围在放大区和截止区。 (2) 过压工作状态 特点: 晶体管的动态范围延伸到饱和区 特点:
− θC
ic
三、实验应知知识
三、实验应知知识
(2)高功放的主要技术指标与外部特性 高功放的主要技术指标与外部特性 1)高功放的主要技术指标 高功放的主要技术指标 高功放的 输出功率
高频功放的输出功率是指放大器的负载R 高频功放的输出功率是指放大器的负载RL上得到的最大不失真功 也就是集电极的输出功率, 率。也就是集电极的输出功率,即
ic Icmax ic1 ic2 ic3 Ico
故输出仍为不失 真的正弦波. 真的正弦波.
ωt
θc
θc
利用功放负载LC 利用功放负载LC 回路的选频功能, 回路的选频功能, 适当选择LC的参 适当选择LC的参 LC 数使之谐振与基 波频率, 波频率,
R
+
L Uc1
BT
C
-
-VBB
Ec
厚德博学 追求卓越
uBE = ub − U BB = −U BB + U bm cos+ t ω
由晶体管的转移特性曲线可知: 由晶体管的转移特性曲线可知:
ub
BT
+ UBE
_
_ ic
-VBB
Ec
当 uBE < U BZ , i c = 0
当 uBE > UBZ , ic = gc (uBE − UBZ )
式中 gc 为:
θC
通信电子电路高频谐振功率放大器实验报告
实验室时间段座位号实验报告实验课程实验名称班级姓名学号指导老师高频谐振功率放大器预习报告实验目的1.通过实验,加深对丙类功率放大器基本工作原理的理解,掌握丙类功率放大器的调谐特性。
2.掌握输入激励电压,集电极电源电压及负载变化对放大器工作状态的影响。
3.通过实验进一步了解调幅的工作原理。
实验内容1.实验准备在实验箱主板上装上幅度调制与无线发射模块,接通电源即可开始实验。
2.测试前置放大级输入、输出波形高频信号源频率设置为6.3MHZ,幅度峰-峰值300mV左右,用铆孔线连接到1P05,用示波器测试1P05和1TP07的波形的幅度,并计算其放大倍数。
由于该级集电极负载是电阻,没有选频作用。
3. 激励电压、电源电压及负载变化对丙类功放工作状态的影响U对放大器工作状态的影响(1)激励电压bE=5V左右(用万用表测1TP08直流电压, 1W05 1K03置“右侧”。
保持集电极电源电压cR=10KΩ左右(1K04置“右侧”,用万用表测1TP11电阻, 1W6逆时针调到底),负载电阻L顺时针调到底,然后1K04置“左侧”)不变。
高频信号源频率1.9MHZ左右,幅度200mv(峰—峰值),连接至功放模块输入端(1P05)。
示波器CH1接1P08,CH2接1TP09。
调整高频信号源频率,使功放谐振即输出幅度(1TP08)U,观察1TP09电压波形。
信号源幅度变化最大。
改变信号源幅度,即改变激励信号电压b时,应观察到欠压、临界、过压脉冲波形。
其波形如图7-7所示(如果波形不对称,应微调高频信号源频率,如果高频信号源是DDS信号源,注意选择合适的频率步长档位)。
实验报告1.认真整理实验数据,对实验参数和波形进行分析,说明输入激励电压、集电极电源电压,负载电阻对工作状态的影响。
2.用实测参数分析丙类功率放大器的特点。
3.总结由本实验所获得的体会。
c实验报告一.实验目的1.通过实验,加深对丙类功率放大器基本工作原理的理解,掌握丙类功率放大器的调谐特性。
电子信息专业电子线路实验之-实验三、 高频谐振功率放大器实验

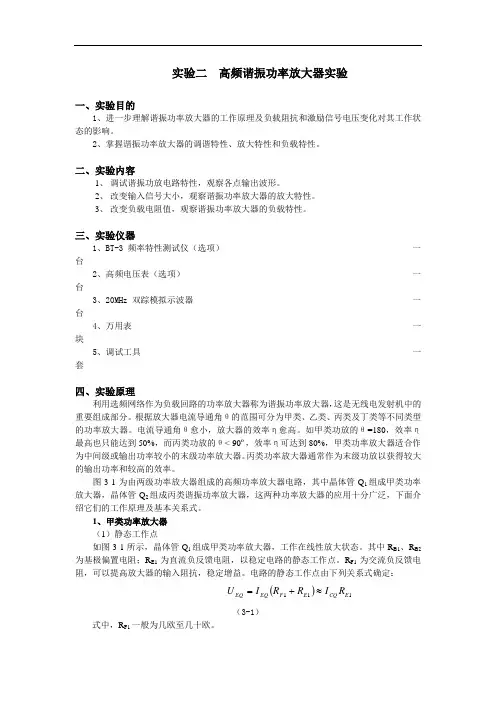

实验二 高频谐振功率放大器实验一、实验目的1、进一步理解谐振功率放大器的工作原理及负载阻抗和激励信号电压变化对其工作状态的影响。
2、掌握谐振功率放大器的调谐特性、放大特性和负载特性。
二、实验内容1、 调试谐振功放电路特性,观察各点输出波形。
2、 改变输入信号大小,观察谐振功率放大器的放大特性。
3、 改变负载电阻值,观察谐振功率放大器的负载特性。
三、实验仪器1、BT-3频率特性测试仪(选项) 一台2、高频电压表(选项) 一台3、20MHz 双踪模拟示波器 一台4、万用表 一块5、调试工具 一套四、实验原理利用选频网络作为负载回路的功率放大器称为谐振功率放大器,这是无线电发射机中的重要组成部分。
根据放大器电流导通角θ的范围可分为甲类、乙类、丙类及丁类等不同类型的功率放大器。
电流导通角θ愈小,放大器的效率η愈高。
如甲类功放的θ=180,效率η最高也只能达到50%,而丙类功放的θ< 90º,效率η可达到80%,甲类功率放大器适合作为中间级或输出功率较小的末级功率放大器。
丙类功率放大器通常作为末级功放以获得较大的输出功率和较高的效率。
图3-1为由两级功率放大器组成的高频功率放大器电路,其中晶体管Q 1组成甲类功率放大器,晶体管Q 2组成丙类谐振功率放大器,这两种功率放大器的应用十分广泛,下面介绍它们的工作原理及基本关系式。
1、甲类功率放大器(1)静态工作点如图3-1所示,晶体管Q 1组成甲类功率放大器,工作在线性放大状态。
其中R B1、R B2为基极偏置电阻;R E1为直流负反馈电阻,以稳定电路的静态工作点。
R F1为交流负反馈电阻,可以提高放大器的输入阻抗,稳定增益。
电路的静态工作点由下列关系式确定:()111E CQ E F EQ EQ R I R R I U ≈+=(3-1)式中,R F1一般为几欧至几十欧。
BQ CQ I I β=(3-2)图3-1 高频功率放大器V U U EQ BQ 7.0+= (3-3))(11E F CQ CC CEQ R R I U U +-= (3-4)(2)负载特性如图3-1所示,甲类功率放大器的输出负载由丙类功放的输入阻抗决定,两级间通过变压器进行耦合,因此甲类功放的交流输出功率P 0可表示为: B H P P η'=0 (3-5)式中,P H ′为输出负载上的实际功率,ηB 为变压器的传输效率,一般为ηB =0.75~0.85。
高频功率放大器实验(共10张PPT)
1.进一步了解高频功率放大器(丙类)的基本工作原理; 5MHz ,Uip-p≈2V的正弦信号。 负载特性曲线如下图所示:
测试条件:UCC = 12V,RL先用75Ω,回路处于谐振,
并在不失真状态下进行测试。分别改变RL的值,完成实
验指导书中的测试内容。
测试条件:UCC = 12V,RL=75Ω, 测试条件:UCC = 12V,RL=75Ω,回路处于谐振,并在临界状态下进行。 高频功率放大器实验板G2 1.进一步了解高频功率放大器(丙类)的基本工作原理; 导通角θC、输出功率Po及效率η的测量 3)效率ηC的测量:
三种工作状态波形
3.导通角θC、输出功率Po及效率η的测量
高频功率放大器

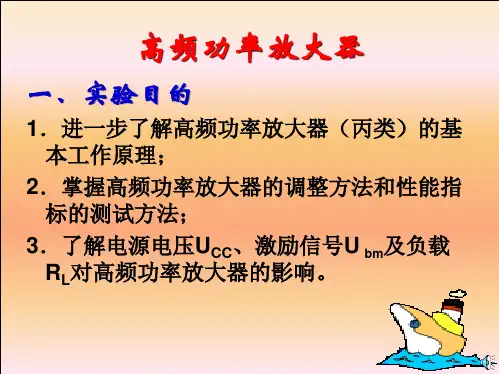

一、实验目的
1.进一步了解高频功率放大器(丙类)的基 本工作原理;
2.掌握高频功率放大器的调整方法和性能指 标的测试方法;
3.了解电源电压UCC、激励信号U bm及负载 RL对高频功率放大器的影响。
二、实验原理
1.实验电路图
高频功率放大器是发射 机的一个重要组成部分。它 的任务是:以高效率输出最 大的高频功率。由于高频功 放往往是放大高频窄带信号, 用谐振回路作为集电极的负 载,因此,高频功率放大器 几乎都采用导通角θ≤ 的 丙类工作状态。虽功率增益 比甲类和乙类小,但效率却
5.选做内容:
激励信号U bm对高频功率放大器的响 应的测试。
测试条件:UCC = 12V,RL=75Ω,回路处于谐振,并在临界状
态 测下试进。行。分别改变Uip-p的值,完成实验指导书中表1-34内容的
实验报告要求见实验指导书。
高频功率放大器实验板G2
2.三种工作状态的观测

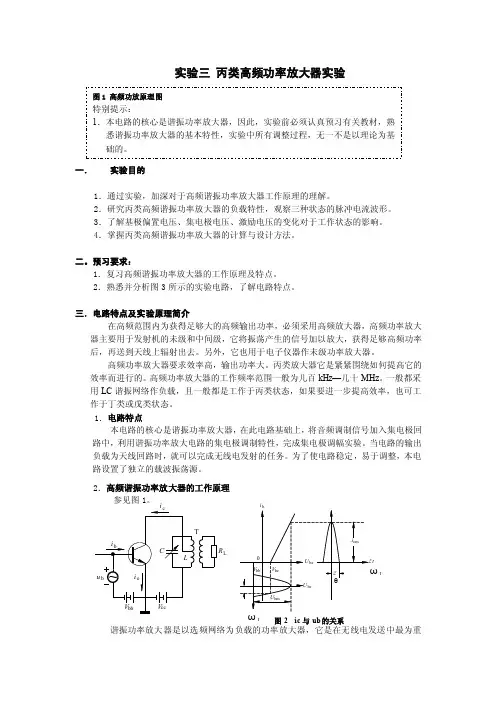

实验三丙类高频功率放大器实验
