新汽车电器与电子控制技术 教学课件 徐向阳 主编 汽车电子技术电子教案 CHAPTER6
汽车电子控制技术》电子教案
《汽车电子控制技术》电子教案第一章：概述1.1 课程介绍1.2 汽车电子控制技术的发展历程1.3 汽车电子控制技术的应用领域1.4 学习目标与要求第二章：汽车电子控制系统的组成与工作原理2.1 汽车电子控制系统的组成2.2 汽车电子控制单元的工作原理2.3 传感器的作用与种类2.4 执行器的功能与类型2.5 学习目标与要求第三章：发动机电子控制技术3.1 发动机电子控制技术概述3.2 电控燃油喷射系统3.3 电控点火系统3.4 电控自动变速器3.5 学习目标与要求第四章：汽车制动电子控制技术4.1 汽车制动电子控制技术概述4.2 防抱死制动系统（ABS）4.3 电子制动力分配系统（EBD）4.4 电子稳定程序（ESP）4.5 学习目标与要求第五章：汽车舒适与安全电子控制技术5.1 汽车舒适与安全电子控制技术概述5.2 智能钥匙系统5.3 导航系统5.4 车载通信系统5.5 学习目标与要求第六章：汽车电子控制技术的诊断与维修6.1 诊断工具与方法6.2 故障码的解读与清除6.3 维修步骤与注意事项6.4 常见故障案例分析6.5 学习目标与要求第七章：汽车电子控制技术的保养与维护7.1 保养与维护的重要性7.2 定期保养项目与周期7.3 维护技巧与注意事项7.4 常见问题解答与建议7.5 学习目标与要求第八章：新能源汽车电子控制技术8.1 新能源汽车概述8.2 电动汽车控制系统8.3 混合动力汽车控制系统8.4 燃料电池汽车控制系统8.5 学习目标与要求第九章：汽车电子控制技术的未来发展9.1 自动驾驶技术9.2 车联网技术9.3 新能源汽车的发展趋势9.4 汽车电子控制技术的研究方向9.5 学习目标与要求第十章：课程总结与考核10.1 课程回顾与总结10.2 学习成果评估10.3 考核方式与评分标准10.4 提升学习效果的建议10.5 学习目标与要求重点和难点解析一、汽车电子控制技术的发展历程重点：了解汽车电子控制技术的发展脉络，掌握各个阶段的技术特点和突破。
《汽车电器与电子技术》PPT课件讲义
5.简化的汽车电子控制系统模型
图1-4 传感器、ECU和执行器之间的工作关系
三、汽车电子控制系统简介
(一)发动机控制部分 (二)底盘控制部分 (三)行驶安全系统 (四)信息系统 (五)附属装置
(一)发动机控制部分
1.电控点火装置(ESA) 该系统可使发动机在不同转速、进气量等因素下，在最佳点火提前角工况下工作，使发动机 输出最大的功率和转矩，而将油耗和排放降低到最低限度。该系统分为开环和闭环两种控制。电 控点火装置闭环控制系统通过爆燃传感器进行反馈控制，其点火时刻的控制精度比开环高，但排 气净化差些。 2.电控汽油喷射(EFI) 该系统根据各传感器输送来的信号，能有效控制混合气空燃比，使发动机在各种工况下空燃 比达到较佳值，从而实现提高功率、降低油耗、减少排气污染等功效。该系统可分为开环和闭环 两种控制。闭环控制是在开环控制的基础上，在一定条件下，由计算机根据氧传感器输出的含氧 浓度信号修正燃油供给量，使混合气空燃比保持在理想状态下。 3.废气再循环控制(EGR) 该系统是将一部分排气中的废气引入进气侧的新鲜混合气中再次燃烧，以抑制发动机有害气 体氮氧化合物的生成。该系统能根据发动机的工况适时地调节参与废气再循环的废气循环率，以 减少排气中的有害气体氮氧化合物。它是一种排气净化的有效手段。 4.怠速控制(ISC) 该系统能根据发动机冷却液温度及其他有关参数，如空调开关信号、动力转向开关信号等， 使发动机的怠速处于最佳状态。
表1-1 现代汽车电子控制系统
第二节 汽车电子控制系统的一般组成
一、电子控制系统的一般组成 二、自动控制系统的分类 三、汽车电子控制系统简介 四、电子控制单元(ECU)的功能与组成
一、电子控制系统的一般组成
1.检测反馈单元 该单元的功用在于通过各种传感器检测受控参数或其他中间变量，经放大、转换后用以显示或作为反馈信
《汽车电器与电子控制技术》课程教学大纲
《汽车电器与电子控制技术》课程教学大纲一、课程的性质和任务课程性质：《汽车电器与电子控制技术》是现代汽车技术专业一门必修的专业主干课程。
课程的主要任务：讲授传统汽车电器的结构组成、工作原理和工作特性；典型现代汽车电子控制系统的组成和工作原理；常见汽车电路故障诊断和排除方法。
使学生能全面掌握汽车整车电路的组成和工作原理；使学生具备独立诊断和排除汽车电路故障的能力。
二、课时分配三、课程教学内容第一章绪论汽车电器及电子设备的功用和特点；汽车技术与电子技术相结合的重要性；汽车电子技术的四个发展阶段及展望；课程结构介绍重点：汽车电器及电子设备的功用和特点；汽车技术与电子技术相结合的重要性第二章蓄电池铅酸蓄电池的构造与型号；铅酸蓄电池的工作原理和工作特性；免维护蓄电池；铅酸蓄电池的正确使用与维修重点：铅酸蓄电池的构造、工作原理和工作特性难点：铅酸蓄电池的工作原理和工作特性第三章硅整流交流发电机及电压调节器硅整流交流发电机的构造与工作原理；触点式电压调节器；晶体管式电压调节器；集成电路式电压调节器；交流发电机的正确使用与维修重点：硅整流交流发电机的构造与工作原理；触点式、晶体管式和集成电路式电压调节器的电路工作原理难点：硅整流交流发电机、晶体管式电压调节器的工作原理第四章起动机起动机的工作原理与特性；汽车起动机的组成与结构；电磁控制强制啮合式起动机；其他几种新型起动机；起动机的正确使用与维修重点：起动机的组成结构、工作原理与特性；典型的起动机控制电路难点：起动机的机械结构和工作过程分析第五章点火系统传统点火系统；晶体管辅助触点电子点火系统；无触点电子点火系统；电容放电式电子点火系统；点火系统性能检测与维护重点：传统点火系、辅助触点和无触点电子点火系的结构组成、工作过程分析和工作特性难点：传统点火系、辅助触点和无触点电子点火系的工作过程及工作特性分析第六章汽车车身电器与电子控制系统汽车照明与信号系统；汽车仪表；汽车空调；汽车电动座椅、电动车窗及电动后视镜；汽车中央门锁与防盗系统；安全气囊；汽车车身辅助电器重点：汽车照明、信号和仪表系统；汽车空调；安全气囊；车身辅助电器难点：汽车空调、中央门锁与防盗系统及安全气囊的控制电路工作原理分析第七章发动机电子控制系统电控汽油喷射系统和工作原理；电控汽油喷射系统关键元器件介绍；典型电控汽油喷射系统；微机控制电子点火系统；发动机电子控制系统维修重点：电控汽油喷射系统的组成、工作原理和关键元器件功能介绍；几种典型电控汽油喷射系统；微机控制电子点火系统难点：电控汽油喷射系统关键元器件工作特性；微机控制电子点火系统的工作原理第八章汽车底盘电子控制系统电子控制自动变速器；制动防抱死与驱动防滑转控制系统；巡航定速控制系统；电子控制悬架系统；电子控制转向系统重点：电子控制自动变速器；制动防抱死与驱动防滑转控制系统；电子控制悬架系统难点：电子控制自动变速器、制动防抱死与驱动防滑转控制系统的结构和工作过程分析第九章汽车全车电路分析汽车电器基础元件；汽车电路的读图；汽车电路图实例；汽车电路检修常识重点：汽车电路图实例；汽车电路检修常识四、课程教学的基本要求本课程教学环节包括：课堂讲授、课外作业、实验演示和考查考试。

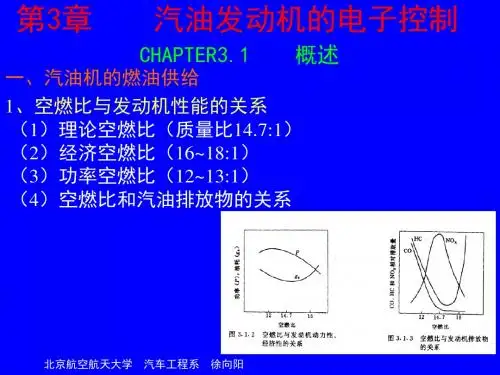

汽车电子技术电子教案--CHAPTER3.1and3.2
磁脉冲发生器 工作原理
北京航空航天大学 汽车工程系 徐向阳
CHAPTER 3.2
1、常见脉冲信号发生器
（2）金属探测传感器 结构与磁脉冲发生器相类似，但线圈用的是电磁铁，当 齿轮进出线圈磁场时，磁场被增强或削弱，在线圈中产生 相应的电压变化，输出一个脉冲信号，触发点火器将初级 电路接通或断开 特点：和磁脉冲信号相似，应用较少。
北京航空航天大学 汽车工程系 徐向阳
CHAPTER 3.2 二、电子控制点火系统的信号输入
2、电子点火器的附加电路
在微处理器的点火控制系统中，电子点火器是一个执行机构， 结构和功能随微处理器控制内容的不同而不同，从安全角度 附加了一些电路。 （1）点火系统的“安全回家”（LEAP HOME）电路 点火控制系统工作失常时，给点火系统提供基本的点火 信号，使汽车开到修理厂。如GM NORTH STAR的点火控制模块 （ICM），一方面受动力控制模块（PCM）控制，另一方面可 单独完成以下功能：
北京航空航天大学 汽车工程系 徐向阳
CHAPTER 3.2
（2）初级电路最大电流控制电路 用于高能点火系统，在点火系统转为由“安全回家”电路控制时， 控制最大电流。 （3）点火监视电路 监视点火系统是否故障，一旦出现故障，把信号输出给ECU，停止喷 油并记录故障。
北京航空航天大学 汽车工程系 徐向阳
CHAPTER 3.1
3、电子点火系统
（2）无触点电子点火系统 结构与原理：如图 特点：无白金触点，电子点火器的触发靠点火脉冲发生 器的信号。没有了高速时触点的抖动，提高了点火系 统最高工作转速。无触点机械磨损，减少维护保养
北京航空航天大学 汽车工程系 徐向阳
CHAPTER 3.1
3、电子点火系统
汽车电子控制技术》电子教案
《汽车电子控制技术》电子教案第一章：汽车电子控制技术概述1.1 汽车电子控制技术的定义与发展历程1.2 汽车电子控制技术的作用与重要性1.3 汽车电子控制系统的分类与组成1.4 汽车电子控制技术在我国的应用与发展趋势第二章：发动机电子控制技术2.1 发动机电子控制技术概述2.2 电控燃油喷射系统2.3 电控点火系统2.4 电控发动机排放控制系统2.5 电控发动机性能优化技术第三章：自动变速器电子控制技术3.1 自动变速器电子控制技术概述3.2 电控液力变矩器3.3 电控机械式变速器3.4 电控自动变速器控制策略与原理3.5 自动变速器电子控制技术的发展趋势第四章：汽车制动电子控制技术4.1 汽车制动电子控制技术概述4.2 电子控制防抱死制动系统（ABS）4.3 电子控制驱动防滑系统（ASR）4.4 电子控制电子制动力分配系统（EBD）4.5 电子控制车辆稳定控制系统（VSC）第五章：汽车电子控制安全技术5.1 汽车电子控制安全技术概述5.2 电子控制安全气囊系统（SRS）5.3 电子控制防撞系统（BSM）5.4 电子控制车道保持系统（LKAS）5.5 电子控制盲点监测系统（BSD）第六章：汽车电子控制舒适性技术6.1 汽车电子控制舒适性技术概述6.2 智能空调系统6.3 电动座椅与座椅记忆系统6.4 车载娱乐系统6.5 车载通信系统第七章：汽车电子控制网络技术7.1 汽车电子控制网络技术概述7.2 CAN总线技术7.3 LIN总线技术7.4 MOST总线技术7.5 FlexRay总线技术第八章：新能源汽车电子控制技术8.1 新能源汽车电子控制技术概述8.2 电动汽车动力系统控制技术8.3 混合动力汽车控制技术8.4 燃料电池汽车控制技术8.5 新能源汽车电子控制技术的发展趋势第九章：汽车电子控制技术检测与维修9.1 汽车电子控制技术检测方法与设备9.2 故障诊断与排除策略9.3 汽车电子控制部件的维修与更换9.4 汽车电子控制技术维修案例分析9.5 汽车电子控制技术维修发展趋势第十章：汽车电子控制技术的发展趋势10.1 自动驾驶技术10.2 车联网技术10.3 新能源汽车电子控制技术的发展10.4 汽车电子控制技术的创新应用10.5 汽车电子控制技术面临的挑战与展望第十一章：电子控制悬架系统11.1 电子控制悬架系统概述11.2 主动悬架系统11.3 被动悬架系统11.4 半主动悬架系统11.5 电子控制悬架系统的未来发展趋势第十二章：电子控制转向系统12.1 电子控制转向系统概述12.2 电动助力转向系统（EPS）12.3 液压助力转向系统12.4 电子控制转向系统的设计与工作原理12.5 电子控制转向系统的优点与挑战第十三章：电子控制制动系统13.1 电子控制制动系统概述13.2 防抱死制动系统（ABS）13.3 电子制动力分配系统（EBD）13.4 电子控制车辆稳定系统（ESC）13.5 电子控制制动系统的未来发展趋势第十四章：智能交通与车联网技术14.1 智能交通系统概述14.2 车联网技术的基本概念14.3 车联网技术的应用14.4 车联网技术的发展趋势14.5 车联网技术面临的挑战与解决方案第十五章：汽车电子控制技术的创新与挑战15.1 汽车电子控制技术的创新点15.2 汽车电子控制技术面临的挑战15.3 汽车电子控制技术的可持续发展15.4 汽车电子控制技术的政策与标准15.5 汽车电子控制技术的未来发展方向重点和难点解析本文主要介绍了《汽车电子控制技术》的各个方面，从概述、发动机和自动变速器控制技术，到制动和舒适性技术，再到网络技术、新能源汽车控制技术和检测维修，是发展趋势和未来挑战。
汽车电工电子技术教材(PPT36页)
1.1 电路及其基本物理 1.2 电阻、电感和电容元件 1.3 电路的基本定律 1.4 电路分析方法
汽车电工电子技术教材（PPT36页)
1. 电流 电流是由电荷的定向移动而形成的。金属导体中的电流，是自由电子在电场 力作用下运动而形成的。电流不仅有大小，而且有方向。 电流的大小用电流强度来表示，如果电流的大小和方向均不随时间变化，这 种电流称为恒定电流，简称直流。对于直流，单位时间内通过导体横截面的 电量叫做电流强度，简称电流， 用I表示
二、交流电的周期、频率和角频率
周期
• 周期是指正弦交流电按正弦规律变化一周所需要的时间，用字母T表示， 单位为s（秒），如图5-3所示。
频率
• 频率是指正弦交流电在一秒内按正弦规律变化的周期数，用字母f表示，
单位为Hz（赫［兹］）。频率和周期互为倒数，即
f 1 T
角频率
• 角频率是指单位时间内正弦交流电变化的角度。工程上常用弧度来表示
在通常情况下，电容器用作滤波或隔直，电路中对电容量的精确度要求不高， 故不需测量实际电容量。但是，使用中要掌握电容器的一般检测方法。
6.电容器在汽车上的应用 在汽车电气系统中，电容器用来储存电荷，它本身不消耗电能，其储存的电荷 会在放电时返送回电路中。
1．3 电路的基本定律
1. 部分电路的欧姆定律 只有电阻而不含电源的一段电路称部分电路。 实验证明：在这一段电路
3.电阻元件的主要参数
4．电阻器的选用 在选用电阻器时，应根据电阻器在电路中的具体要求(从电气性能和经济
价值等方面)，不但要考虑阻值是否符合要求，而且还要考虑该电阻器在使用 中实际消耗的功率(或通过的电流)不能超过其额定功率(或额定电流)，否则 会使电阻器损坏。
汽车电子控制技术》电子教案
汽车电子控制技术》电子教案第一章：汽车电子控制技术概述1.1 课程介绍了解汽车电子控制技术的发展历程理解汽车电子控制技术的定义及重要性掌握汽车电子控制技术的主要应用领域1.2 教学目标了解汽车电子控制技术的基本概念掌握汽车电子控制技术的发展趋势能够分析汽车电子控制技术在现代汽车中的应用1.3 教学内容汽车电子控制技术的定义及重要性汽车电子控制技术的发展历程汽车电子控制技术的主要应用领域汽车电子控制技术的发展趋势1.4 教学方法采用讲授、讨论、案例分析等教学方法引导学生思考汽车电子控制技术的应用及发展1.5 教学评估课堂讨论、提问课后作业、小测验第二章：发动机电子控制技术2.1 课程介绍了解发动机电子控制技术的基本原理掌握发动机电子控制技术的主要组成部分理解发动机电子控制技术的作用及优势2.2 教学目标掌握发动机电子控制技术的基本原理了解发动机电子控制技术的主要组成部分理解发动机电子控制技术的作用及优势2.3 教学内容发动机电子控制技术的基本原理发动机电子控制技术的主要组成部分发动机电子控制技术的作用及优势2.4 教学方法采用讲授、实验、案例分析等教学方法引导学生思考发动机电子控制技术的实际应用2.5 教学评估课堂讨论、提问实验报告、小测验第三章：汽车电子控制单元（ECU）3.1 课程介绍了解ECU的基本原理及功能掌握ECU的主要组成部分理解ECU在汽车电子控制技术中的重要性3.2 教学目标掌握ECU的基本原理及功能了解ECU的主要组成部分理解ECU在汽车电子控制技术中的重要性3.3 教学内容ECU的基本原理及功能ECU的主要组成部分ECU在汽车电子控制技术中的重要性3.4 教学方法采用讲授、实验、案例分析等教学方法引导学生思考ECU的实际应用及优势3.5 教学评估课堂讨论、提问实验报告、小测验第四章：汽车电子控制系统的故障诊断与维修4.1 课程介绍了解汽车电子控制系统的故障诊断方法掌握汽车电子控制系统的维修技巧理解汽车电子控制系统故障诊断与维修的重要性4.2 教学目标掌握汽车电子控制系统的故障诊断方法掌握汽车电子控制系统的维修技巧理解汽车电子控制系统故障诊断与维修的重要性4.3 教学内容汽车电子控制系统的故障诊断方法汽车电子控制系统的维修技巧汽车电子控制系统故障诊断与维修的重要性4.4 教学方法采用讲授、实验、案例分析等教学方法引导学生思考汽车电子控制系统故障诊断与维修的实际应用及优势4.5 教学评估课堂讨论、提问实验报告、小测验第五章：汽车电子控制技术的未来发展趋势5.1 课程介绍了解汽车电子控制技术的当前发展状况掌握汽车电子控制技术的未来发展趋势理解汽车电子控制技术对汽车产业的影响5.2 教学目标掌握汽车电子控制技术的当前发展状况掌握汽车电子控制技术的未来发展趋势理解汽车电子控制技术对汽车产业的影响5.3 教学内容汽车电子控制技术的当前发展状况汽车电子控制技术的未来发展趋势汽车电子控制技术对汽车产业的影响5.4 教学方法采用讲授、讨论、案例分析等教学方法引导学生思考汽车电子控制技术的未来发展趋势及对汽车产业的影响5.5 教学评估课堂讨论、提问课后作业、小测验第六章：汽车电子控制技术在动力系统中的应用6.1 课程介绍了解动力系统中汽车电子控制技术的应用掌握动力系统中汽车电子控制技术的工作原理理解动力系统中汽车电子控制技术的重要性6.2 教学目标掌握动力系统中汽车电子控制技术的应用了解动力系统中汽车电子控制技术的工作原理理解动力系统中汽车电子控制技术的重要性6.3 教学内容动力系统中汽车电子控制技术的应用动力系统中汽车电子控制技术的工作原理动力系统中汽车电子控制技术的重要性采用讲授、实验、案例分析等教学方法引导学生思考动力系统中汽车电子控制技术的实际应用及优势6.5 教学评估课堂讨论、提问实验报告、小测验第七章：汽车电子控制技术在制动系统中的应用7.1 课程介绍了解制动系统中汽车电子控制技术的应用掌握制动系统中汽车电子控制技术的工作原理理解制动系统中汽车电子控制技术的重要性7.2 教学目标掌握制动系统中汽车电子控制技术的应用了解制动系统中汽车电子控制技术的工作原理理解制动系统中汽车电子控制技术的重要性7.3 教学内容制动系统中汽车电子控制技术的应用制动系统中汽车电子控制技术的工作原理制动系统中汽车电子控制技术的重要性7.4 教学方法采用讲授、实验、案例分析等教学方法引导学生思考制动系统中汽车电子控制技术的实际应用及优势课堂讨论、提问实验报告、小测验第八章：汽车电子控制技术在悬挂系统中的应用8.1 课程介绍了解悬挂系统中汽车电子控制技术的应用掌握悬挂系统中汽车电子控制技术的工作原理理解悬挂系统中汽车电子控制技术的重要性8.2 教学目标掌握悬挂系统中汽车电子控制技术的应用了解悬挂系统中汽车电子控制技术的工作原理理解悬挂系统中汽车电子控制技术的重要性8.3 教学内容悬挂系统中汽车电子控制技术的应用悬挂系统中汽车电子控制技术的工作原理悬挂系统中汽车电子控制技术的重要性8.4 教学方法采用讲授、实验、案例分析等教学方法引导学生思考悬挂系统中汽车电子控制技术的实际应用及优势8.5 教学评估课堂讨论、提问实验报告、小测验第九章：汽车电子控制技术在安全与舒适系统中的应用9.1 课程介绍了解安全与舒适系统中汽车电子控制技术的应用掌握安全与舒适系统中汽车电子控制技术的工作原理理解安全与舒适系统中汽车电子控制技术的重要性9.2 教学目标掌握安全与舒适系统中汽车电子控制技术的应用了解安全与舒适系统中汽车电子控制技术的工作原理理解安全与舒适系统中汽车电子控制技术的重要性9.3 教学内容安全与舒适系统中汽车电子控制技术的应用安全与舒适系统中汽车电子控制技术的工作原理安全与舒适系统中汽车电子控制技术的重要性9.4 教学方法采用讲授、实验、案例分析等教学方法引导学生思考安全与舒适系统中汽车电子控制技术的实际应用及优势9.5 教学评估课堂讨论、提问实验报告、小测验第十章：汽车电子控制技术的综合案例分析10.1 课程介绍分析综合案例中汽车电子控制技术的应用理解综合案例中汽车电子控制技术的优势与挑战掌握综合案例中汽车电子控制技术的关键问题10.2 教学目标分析综合案例中汽车电子控制技术的应用理解综合案例中汽车电子控制技术的优势与挑战掌握综合案例中汽车电子控制技术的关键问题10.3 教学内容综合案例中汽车电子控制技术的应用综合案例中汽车电子控制技术的优势与挑战综合案例中汽车电子控制技术的关键问题10.4 教学方法采用讲授、讨论、案例分析等教学方法引导学生思考综合案例中汽车电子控制技术的实际应用及优势与挑战10.5 教学评估课堂讨论、提问案例分析报告、小测验重点和难点解析一、发动机电子控制技术重点环节：发动机电子控制技术的基本原理发动机电子控制技术的主要组成部分发动机电子控制技术的作用及优势难点解析：发动机电子控制技术中的燃油喷射控制原理发动机电子控制技术中的点火控制原理发动机电子控制技术在不同工况下的优化策略二、汽车电子控制单元（ECU）重点环节：ECU的基本原理及功能ECU的主要组成部分ECU在汽车电子控制技术中的重要性难点解析：ECU内部控制算法的复杂性ECU的硬件设计要求与挑战ECU的软件开发与更新维护三、汽车电子控制系统的故障诊断与维修重点环节：汽车电子控制系统的故障诊断方法汽车电子控制系统的维修技巧汽车电子控制系统故障诊断与维修的重要性难点解析：故障诊断方法的准确性与可靠性维修过程中涉及的高精度工具和操作技巧故障诊断与维修的智能化发展四、汽车电子控制技术的未来发展趋势重点环节：汽车电子控制技术的当前发展状况汽车电子控制技术的未来发展趋势汽车电子控制技术对汽车产业的影响难点解析：汽车电子控制技术在新能源汽车中的应用汽车电子控制技术与其他技术的融合（如、物联网）汽车电子控制技术在全球标准和安全规范下的发展限制五、汽车电子控制技术在动力系统中的应用重点环节：动力系统中汽车电子控制技术的应用动力系统中汽车电子控制技术的工作原理动力系统中汽车电子控制技术的重要性难点解析：高性能动力系统对电子控制技术的严格要求动力系统在不同驾驶条件下的控制策略优化动力系统电子控制技术的环境适应性六、汽车电子控制技术在制动系统中的应用重点环节：制动系统中汽车电子控制技术的应用制动系统中汽车电子控制技术的工作原理制动系统中汽车电子控制技术的重要性难点解析：高级制动辅助系统（ABS、TCS等）的原理与实现制动系统中的安全性和舒适性平衡制动系统电子控制技术的能耗和耐久性考量七、汽车电子控制技术在悬挂系统中的应用重点环节：悬挂系统中汽车电子控制技术的应用悬挂系统中汽车电子控制技术的工作原理悬挂系统中汽车电子控制技术的重要性难点解析：悬挂系统电子控制技术在复杂路况下的适应性悬挂系统控制算法的设计与实现悬挂系统中的传感器和执行器的选择与优化八、汽车电子控制技术在安全与舒适系统中的应用重点环节：安全与舒适系统中汽车电子控制技术的应用安全与舒适系统中汽车电子控制技术的工作原理安全与舒适系统中汽车电子控制技术的重要性难点解析：高级安全系统（如自动紧急制动、车道保持）的集成与优化舒适系统（如座椅调节、气候控制）的用户体验设计安全与舒适系统电子控制技术的数据通信和网络安全九、汽车电子控制技术的综合案例分析重点环节：综合案例中汽车电子控制技术的应用综合案例中汽车电子控制技术的优势与挑战综合案例中汽车电子控制技术的关键问题难点解析：综合案例中跨系统电子控制技术的协同工作原理综合案例中的新技术引入与现有技术的融合综合案例中的实际应用问题分析与解决方案设计本文重点和难点解析针对《汽车电子控制技术》电子教案中的关键内容进行了分析。
汽车电子技术电子教案--CHAPTER5.2
汽车制动防抱死系统（ABS）
1、汽车开环和闭环控制系统简介
开环控制：制动器制动力矩的大小仅与驾驶员的操纵力、制动力的分配调节、制 动器的尺寸和型式有关，与车轮的运动状态无关，制动时易出现抱死拖滑。 闭环控制：可感知制动轮每一瞬时的运动状态，并根据运动状态相应地调节制动 器制动力矩的大小，避免出现车轮抱死的现象。可使汽车在制动时维持方向 的稳定性和缩短制动距离，有效地提高了行车的安全性。制动防抱死系统
北京航空航天大学 汽车工程系 徐向阳
五、制动防抱死系统的控制技术
1、制动防抱死系统控制参数
CHAPTER 5.2
（1）车轮滑动率S。最佳滑动率S0P在各种不同附着系数路面及各种不同的制 动工况下变化很大，适应各种制动工况的滑动率的门限值很难确定，仅选 用S，难以胜任 （2）车轮滑动率对时间的一阶导数ds/dt。当车轮从稳定工况过渡到不稳定 工况时，S迅速增加，从而可通过限制ds/dt的办法把车轮的运动状态保持 在稳定区域内，但不能保证车轮滑动率S始终保持在起最佳值附近 （3）车轮的角减速度或角加速度dw/dt。对非驱动轮是可行的，对于驱动轮， 如在紧急制动时发动机和传动系不是断开的，发动机和传动系转换到驱动 轮上的转动惯量很大，车轮减速度的响应就比较迟钝，因此应用受限 （4）车轮的角减速度或角加速度dw/dt和车轮滑动率S的组合。实用的ABS系 统都采用这两个参数对车轮的运动状态进行联合控制 （5）车轮的角减速度或角加速度dw/dt和车轮滑动率S作为主调节参数，汽 车的减速度a作为辅助调节参数。 （6）车轮—路面的纵向附着系数对滑动率的一阶导数和车轮滑动率S的组合。 在不同制动工况下，峰值附着系数对应的最佳滑动率是不同的，但在最佳 滑动率S0P时，路面的纵向附着系数对滑动率的一阶导数等于零，所以以此 为调节参数，可方便地设置门限值，从而保证纵向附着系数能在最大值附 近变动，获得最短的制动距离
汽车电子控制技术》电子教案
《汽车电子控制技术》电子教案第一章：概述1.1 课程介绍1.2 汽车电子控制技术的发展历程1.3 汽车电子控制技术的应用领域1.4 学习目标与内容安排第二章：汽车电子控制单元（ECU）2.1 ECU的基本组成与工作原理2.2 ECU的输入输出信号及其作用2.3 ECU的软件系统及其开发过程2.4 学习目标与内容安排第三章：点火控制技术3.1 传统点火系统的原理与结构3.2 电子点火系统的原理与结构3.3 燃油喷射控制技术3.4 学习目标与内容安排第四章：自动变速器控制技术4.1 自动变速器的基本原理与类型4.2 电子控制自动变速器的结构与工作原理4.3 自动变速器的控制策略与换挡逻辑4.4 学习目标与内容安排第五章：制动控制技术5.1 制动系统的原理与结构5.2 电子制动控制系统的组成与工作原理5.3 电子稳定程序（ESC）及其控制策略5.4 学习目标与内容安排第六章：空调控制技术6.1 汽车空调系统的基本原理与组成6.2 电子控制汽车空调系统的结构与工作原理6.3 空调控制策略与节能技术6.4 学习目标与内容安排第七章：动力转向控制技术7.1 动力转向系统的作用与类型7.2 电子控制动力转向系统的组成与工作原理7.3 动力转向控制策略与性能优化7.4 学习目标与内容安排第八章：照明与信号系统控制技术8.1 汽车照明系统的原理与结构8.2 信号系统的原理与结构8.3 电子控制照明与信号系统的优势与发展趋势8.4 学习目标与内容安排第九章：车辆监控与诊断技术9.1 车辆监控系统的组成与工作原理9.2 故障诊断方法与技术9.3 车载诊断系统（OBD）的原理与标准9.4 学习目标与内容安排第十章：新能源汽车电子控制技术10.1 新能源汽车概述10.2 新能源汽车电子控制技术特点与挑战10.3 常见新能源汽车电子控制技术解析10.4 学习目标与内容安排重点和难点解析一、汽车电子控制技术的发展历程重点：了解汽车电子控制技术的历史演变，包括重要的里程碑和技术革新。
汽车电子技术电子教案--CHAPTER4
实例：福特公司AOD-E自动变速箱用电液比例控制阀
北京航空航天大学 汽车工程系 徐向阳
4、脉宽调制电磁阀
功用：高速响应的二位二
通电液换向阀（响应时间 在3~4ms之间），控制压 力小于3 Mpa，可用于直 接控制离合器或制动器 （通过控制阀的流量较小 时），或和换档阀组合进 行控制（流量大时）
CHAPTER 4.1
原理：控制输出压力，随
控制输入与电磁铁电信号 的占空比成比例变化关系。 占空比为0时，进油口全 闭，0压输出，占空比为 100%时，输出压力最大
北京航空航天大学 汽车工程系 徐向阳
CHAPTER 4.1
5、离合器与制动器
功用：通过离合器和制动器等摩擦元件的结合与分离，实现升档或降档操作。 分类：离合器----闭锁离合器（液力变矩器用）和换档离合器
快速充油阶段
北京航空航天大学 汽车工程系 徐向阳
CHAPTER 4.1
3、换档缓冲控制方法
主要有三种方法：使用液压 缓冲控制阀、电液比例控 制阀、脉宽调制电磁阀 （1）使用液压缓冲控制阀
d—发动机油门开度液压信号 H—回油口 G—回油路 C—通离合器
北京航空航天大学 汽车工程系 徐向阳
（2）电液比例电磁阀控制 通过调节输入到比例电 磁阀的开关电信号的占空比 来实现输出压力值大小的任 意调节，控制离合器平稳结 合与分离。可实现闭环控制 （3）脉宽调制电磁阀控制 ECU通过控制占空比在 0~100%之间变化，来控制电 磁铁的快速开和关的周期， 从而可以得到不同的控制压 力。利用转速反馈来控制离 合器主、被动边的转速差， 即相当于通过控制离合器的 结合与分离的压力来控制滑 磨速度，从而得到良好的换 档品质
北京航空航天大学 汽车工程系 徐向阳
《汽车电子控制技术》课件
电子稳定程序（ESP）
电子稳定程序的组成
由轮速传感器、转向传感器、纵向加速度传感器和横向加速度传感器等组成。这些传感器用于检测车辆的运行状 态和驾驶者的意图，电子控制单元根据这些信息计算出最佳的制动力和发动机扭矩，并控制相应的执行器。
02
学生应具备汽车电子控制系统设计、开发和应用的能力，能够
根据实际需求进行系统分析和优化。
素质目标
03
培养学生的创新意识、团队协作和沟通能力，提高学生的职业
素养和综合素质。
02
汽车电子控制系统概统定义
指通过电子电路和电子装置对汽车各 个系统进行控制的一套完整的系统。
防抱死制动系统（ABS）
防抱死制动系统的组成
由轮速传感器、制动压力调节器和电子控制单元组成。轮速传感器用于检测车轮转速， 制动压力调节器用于控制制动液压，电子控制单元负责接收传感器信号并计算最佳制动
压力。
防抱死制动系统的功能
防抱死制动系统的主要功能是在制动过程中自动调节制动压力，防止车轮抱死。在紧急 制动或路面湿滑的情况下，如果车轮抱死，会导致车辆失控或侧滑。防抱死制动系统通
车载娱乐系统
总结词
介绍车载娱乐系统的组成、工作原理及特点。
详细描述
车载娱乐系统由音响、导航、多媒体播放器等组成，能够提供音乐 、广播、电影等多种娱乐功能，满足驾乘人员的休闲需求。
总结词
分析车载娱乐系统在汽车中的重要性和应用情况。
车载娱乐系统
• 详细描述：车载娱乐系统是汽车休闲配置中的重要组成部 分，其性能优劣直接影响到驾乘人员的休闲体验。随着消 费者对汽车休闲娱乐性能需求的提高，车载娱乐系统的应 用越来越广泛。
汽车电子技术电子教案--CHAPTER3.3资料
（2）间接测量法 速度密度方式（转速和进气管绝对压力，推算每个循环的空 气量）和节流速度方式（节气门开度和发动机转速，推算空气量）
北京航空航天大学 汽车工程系 徐向阳
CHAPTER 3.3 二、电子控制汽油喷射的燃料与空气系统
1、空气系统
作用：控制并测量汽油 机燃烧所需的空气量。
质量流量方式（空气流 量计）和速度密度方式 （压力传感器）。
北京航空航天大学 汽车工程系 徐向阳
北京航空航天大学 汽车工程系 徐向阳
1、传感器
CHAPTER 3.3
（1）空气流量计
用于质量流量方式的电子控制汽油喷射系统。有叶片式空气 流量计、卡门涡旋式空气流量计和热式空气流量计（热线式和热
膜式）三种
叶片式空气流量计（风门式空气流量计）
原理：空气流动产生的压力差将叶片推开。
喷油器。
北京航空航天大学 汽车工程系 徐向阳
四、汽油喷射量的控制策略
CHAPTER 3.3
汽油喷射量的控制通过控制喷油器的喷射持续时间，即喷油脉宽
有两种喷油定时：同步喷射（在固定的曲轴转角）和异步喷射（与曲轴转角无 关）
1、同步喷射与异步喷射
同步喷射：在每个工作循环都以相同的规律进行喷射，是基本的喷油量控制模式， 在所有工况下均要进行同步喷射。MPI，喷射可以是一个工作循环1次、2次或 多次；SPI，喷射方式与各缸进气同步，如4缸，每180°CA至少喷射一次。
涡旋频率检测方式：反光镜检测方式和超声波检测方式
测量的是体积流量，也需要进行温度修正
卡门涡旋式空气流量计
北京航空航天大学 汽车工程系 徐向阳
热式空气流量计
CHAPTER 3.3
原理：利用发热体和空气之间的热传递现象测量空气流量
