直线度检测方法
导轨直线度检测的方法及工具
导轨直线度检测的方法及工具1. 通过使用激光对导轨进行扫描，可以得到高精度的直线度检测数据。
2. 利用光学显微镜和数字影像处理技术，可以实现对导轨的直线度检测。
3. 使用激光干涉仪器对导轨进行测试，可以获得直线度的精确度信息。
4. 利用高精度的电子测量仪器，可以进行导轨直线度的快速检测。
5. 基于摄像头成像技术设计的导轨直线度检测仪，可以满足不同工件的直线度要求。
6. 使用应变片传感器结合数据采集系统，可以对导轨的直线度进行高精度测量。
7. 利用高精度的连接轴进行导轨的直线度测试，可以获得真实可靠的检测数据。
8. 采用数控机械加工中心进行导轨的直线度检测，可以实现高效率和高精度的检测。
9. 利用光栅尺或线性位移传感器进行导轨直线度的在线监测，可以提升生产线的稳定性。
10. 基于图像处理技术设计的导轨直线度检测软件，可以实现自动化的检测和分析。
11. 通过激光投影仪对导轨进行检测，可以实现对直线度的高精度测量。
12. 利用激光干涉仪和激光测距仪结合进行导轨的直线度检测，可以提高测试的准确性。
13. 基于感应原理的导轨直线度检测装置，可以实现对导轨直线度的非接触式检测。
14. 利用振动传感器和数据采集系统，可以实现对导轨直线度的动态检测。
15. 基于机器视觉技术开发的导轨直线度检测系统，能够实时获取导轨的直线度数据并进行分析。
16. 利用光电编码器对导轨进行直线度测量，可以得到高分辨率的检测结果。
17. 采用多点测量法对导轨直线度进行检测，可以有效避免测量误差的影响。
18. 利用电子水准仪结合自动化测量系统，可以实现对导轨直线度的全方位检测。
19. 基于三坐标测量机设计的导轨直线度检测夹具，可以提高检测的稳定性和准确性。
20. 利用微型惯性导航系统对导轨进行直线度检测，可以实现高速运动状态下的测量。
21. 基于电容式传感器开发的导轨直线度检测设备，可以实现高灵敏度的检测。
22. 利用激光测量仪进行导轨直线度的取样检测，可以有效降低人为误差。
实验七自准直仪测量直线度
实验七⾃准直仪测量直线度实验七⾃准直仪测量直线度⼀、仪器原理：⾃准直仪是测量微⼩⾓度变化量的精密光学仪器，它适⽤于测量精密导轨的直线度误差及⼩⾓度范围内的精密⾓度测量，⽤⾃准直仪测量被测量要素的直线度误差。
利⽤⾃准直仪的光轴模拟理想直线，将被测量直线与理想直线⽐较，将所得数据⽤作图法或计算法来求出直线度误差值。
图3-3-1为⾃准直仪外形图。
图3-3-1⾃准直仪外形图1-灯头2-光源锁紧螺母3-读数⿎4-⽬镜5-紧固螺钉6-光电头锁紧⿎7-光电头8-基座⽀架9-物镜10-反射镜11-光电检波器图3-3-2⾃准直仪光路系统图1-光源2-聚光镜3-⼗字线分划板4-⽴⽅棱镜5-物镜组6-反射镜7-分光镜8-双刻线分划板9-⽬镜10-振动狭缝11-聚光镜12-光敏电阻13-测微螺丝14-测微读数⿎轮15-光电检波器⾃准直仪的光路系统如图3-3-2所⽰，光源１发出的光线经聚光镜2，照亮⼗字线分划板3后，经过中间有半透膜的⽴⽅棱镜4射向物镜组5，经物镜组成平⾏光束投射到反射镜6上。
平⾏光束经反射镜⼜返回到⽴⽅棱镜4，并反射向上⾄分光镜7。
⼀路光透过分光镜7，把分划板3的⼗字线成象在带双刻线分划板8上，通过⽬镜9即可进⾏⽬视瞄准；另⼀路光在分光镜7上反射，把⼗字线成象在振动狭缝１0处，再经聚光镜１1聚焦到光敏电阻１2上，光敏电阻将光通量的变化转变为电信号，并送⾄检波器，经处理后由微安表指⽰。
振动狭缝、光敏电阻、和测微分划板连成⼀体，并装在光电头壳体中。
旋转测微读数⿎轮１４能带动它们⼀起移动，可使狭缝振动中⼼与⼗字线象中⼼重合，此时微安表的指针指零，表⽰已瞄准好。
同时，在⽬镜视场中测微分划板的双线也应瞄准⼗字线象，表⽰⽬视瞄准与光电瞄准是同步的。
通过读数⿎轮便可读出⼀个⾓度值，（或从光电检波器上读数）。
测量时，平⾯反射镜6偏转某⼀⾓度，⼗字线象在双刻线分划板8和振动狭缝１0上的位置就有所改变。
旋转读数⿎轮再次进⾏瞄准，即可在⿎轮（光电检波器）上读得另⼀⾓度值。
直线度测量
自准直仪测量直线度一、实验目的：1、了解自准直测量原理2、了解自准直仪的光路原理与测微原理，3、了解并掌握自准直仪测量直线度的方法及数据处理。
二、实验原理：1、自准直测量原理：十字线与其倒像之间将错开距离t为：t fα=⋅tan2t---称为偏离量当α很小时，=2t fα2、应用自准直测量原理，再加上测微机构而设计制造的计量仪器，被称之为自准直仪。
自准直仪的光路原理如下：1-光源；2-滤光片；3-分划板；4-立方直角棱镜；5、6-反射镜；7-物镜；8-体外反射镜；9-固定分划板；10-活动分划板；11-目镜；12-测微螺杆；13-测微鼓轮求偏离量t:当反射镜8严格垂直于光轴时，十字线成像在固定分划板9的正中央，目镜视场如若反射镜8对光轴有一微小倾角α ，则十字线像将产生偏离，偏离量t 由自准直原理可得仪器的f 物为400mm ，测微螺杆12的螺距和固定分划板9上刻线的分度间隔都是0.4mm ，即测微螺杆每转一圈，活动分划板10上的长刻线在固定分划板9的刻度上移动一格，其对应的反射镜的倾角α为：0.41224002000t f α===⨯物弧度 测微螺杆12同轴相连的测微鼓轮13上有100格圆周刻度，每格代表反射镜的倾角α为0.005/1000弧度。
三、实验步骤：仪器安装调试：将自准直仪安装在稳固可靠的位置，将反射镜装在桥板上，使桥板跨角处在分段的第1和第2点处。
接通电源，使目镜视场内获得均匀照明调节目镜视度，使测量者感觉目镜分划板成像清晰，调整手轮4、5（见自准直仪），至在目镜视场内出现刻线的自准直象，并使自准直的十字丝象与物镜分划板的十字丝接近重合（即主光轴与反射镜面垂直），在本实验中测量的是平板x 方向的直线度误差，故仅使得十字丝像的y 轴重合即可。
在读完第一次数后将桥板移到1、2段，依次读出读数。
在测量时，从第一点开始，测到第8点，然后返回测量。
每个点的取值为两次测量值的平均值。
四、实验数据记录及数据处理：准直仪测量直线度序号n 0 1 2 3 4 5 6 7 8 各点读数ai 0 0 +3 +5 +3 +5 +9 +8 -3 积累值∑=ni ai 0+3+8+11+16+25+33+30转移量ni ∑=ni ai 00 3.75 7.5 11.25 15 18.75 22.5 26.25 30各点直线度△hi （s ） 0 -3.75 -4.5 -3.25 -4 -2.75 2.5 6.75 0各点直线度△hi （ m ）0 -1.875 -2.25 -1.625 -2 -1.375 +1.25 +3.375 0导轨直线度误差f1+f2=∣+3.375∣+∣-2.25∣=5.625（ m ）tan 22t f f αα=≈⋅物物五、用作图法进行误差数据处理：在坐标图中，横坐标表示分段距离，纵坐标表示读数的累计值，将各坐标点连接，即可画出测得近似轮廓线，然后按最小条件，作一组平行直线包容该轮廓线，两平等直线间的纵坐标值，即为直线度误差。

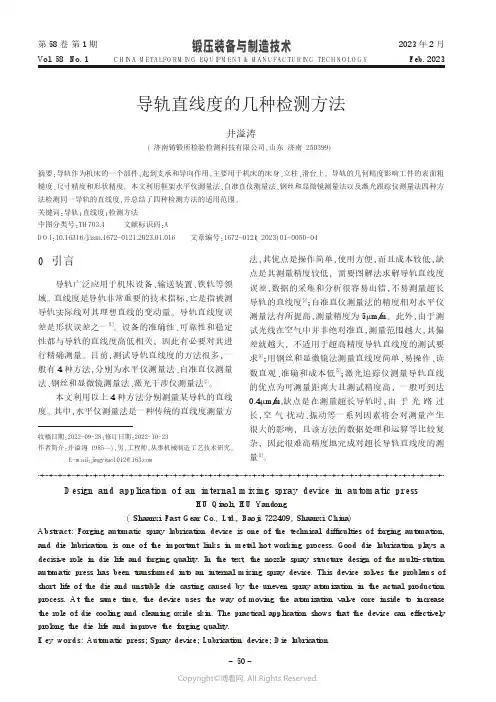

导轨直线度的几种检测方法
第58卷0引言导轨广泛应用于机床设备、输送装置、铁轨等领域。
直线度是导轨非常重要的技术指标,它是指被测导轨实际线对其理想直线的变动量。
导轨直线度误差是形状误差之一[1]。
设备的准确性、可靠性和稳定性都与导轨的直线度高低相关,因此有必要对其进行精确测量。
目前,测试导轨直线度的方法很多,一般有4种方法,分别为水平仪测量法、自准直仪测量法、钢丝和显微镜测量法、激光干涉仪测量法[2]。
本文利用以上4种方法分别测量某导轨的直线度。
其中,水平仪测量法是一种传统的直线度测量方法,其优点是操作简单,使用方便,而且成本较低,缺点是其测量精度较低,需要图解法求解导轨直线度误差,数据的采集和分析很容易出错,不易测量超长导轨的直线度[3];自准直仪测量法的精度相对水平仪测量法有所提高,测量精度为5μm /m 。
此外,由于测试光线在空气中并非绝对准直,测量范围越大,其偏差就越大,不适用于超高精度导轨直线度的测试要求[4];用钢丝和显微镜法测量直线度简单、易操作、读数直观、准确和成本低[5];激光追踪仪测量导轨直线的优点为可测量距离大且测试精度高,一般可到达0.4μm /m ,缺点是在测量超长导轨时,由于光路过长,空气扰动、振动等一系列因素将会对测量产生很大的影响,且该方法的数据处理和运算等比较复杂,因此很难高精度地完成对超长导轨直线度的测量[1]。
收稿日期:2022-09-28;修订日期:2022-10-23作者简介:井溢涛(1985—),男,工程师,从事机械制造工艺技术研究。
E-m ai l :j i ngyi t ao1012@导轨直线度的几种检测方法井溢涛(济南铸锻所检验检测科技有限公司,山东济南250399)摘要:导轨作为机床的一个部件,起到支承和导向作用,主要用于机床的床身、立柱、滑台上。
导轨的几何精度影响工件的表面粗糙度、尺寸精度和形状精度。
本文利用框架水平仪测量法、自准直仪测量法、钢丝和显微镜测量法以及激光跟踪仪测量法四种方法检测同一导轨的直线度,并总结了四种检测方法的适用范围。
直线度的介绍及误差检测方法
实用文档
1、直接法此类方法一Fra bibliotek是首先确定一条测量基线，然后通过测量 得到实际被测直线上的各点相对测量基线的偏差，再按 规定进行数据处理得到直线度值。（素线的测量）
如： ①光隙法（利用刀口角尺）
该方法适合于磨削或研磨加工的小平面及短圆柱（锥） 面的直线度误差的测量。
限制被测实际直线对理想直线变动量的一项指标。 被限制的直线有平面内的直线、直线回转体（圆柱 或圆锥）上的素线、平面与平面的交线（形成空间 直线）和轴线等。
简而言之表示的是零件被测的线要素直不直
的程度。
实用文档
二、直线度的基本特征
注：形状公差是对单一要素提出
的几何特征，因此无基准要求。
实用文档
三、直线度公差的标注
1、公差框格 用公差框格标注时，公差要求标注在划 分成两格或多格的矩形框格内，框格中 的内容从左至右顺序填写。 ① 几何特征符号 ② 公差值（单位：mm) ③ 基准符号，因直线度无基准所以不标注
实用文档
2、限定性规定的标注 （1）如果需要对整个被测要素上任意范围标注同
样几何特征的公差时，可在公差值的后面加注限定 范围的线性尺寸值，并在两者之间用斜线隔开。如 下图所示
区域。
实用文档
3、给定任意方向（Φt控制轴线）的直线度公差带
标注含义：在外圆柱面的提取（实际）中心线应限定在直径等
于Φ0.08的圆柱面内。 （如图5所示）
图5
图6
公差带形状：圆柱形（如图6所示）
公差带定义：由于公差值前加注了符号Φ，公差带为直径
等于公差值Φt的圆柱面所限定的区域。
实用文档
五、直线度误差的检测方法 1、直接法
导轨直线度的检测方法
导轨直线度的检测方法机床导轨一般时由两条以上的单根导轨组合而成。
按外型可分为矩形导轨和V 型导轨。
按工作方式可分为直线运动导轨和旋转运动导轨。
导轨的直线度可分解为互相垂直的两个平面的直线度，即垂直面内的直线度(见图3-3-1)和水平面内的直线度(见图3-3-2)。
图3-3-1 垂直平面内的直线度检测图3-3-2 水平面内的直线度检测由图3-3-1和图3-3-2所示，导轨的直线度就时指:组成V形(或矩形)导轨的平面与通过该平面的垂直平面(或水平面)的交线的直线度。
常用的检测工具有:水平仪、平尺以及光学仪器入自准仪、钢丝和显微镜等。
当被测件长度不大于1600mm时，选用水平仪、平尺或光学仪器，当被测件长度大于1600mm时，测只可用水平仪和光学仪器检测。
评定机床导轨的直线度误差的方法有最小包容区域法和两点连线法两种。
1(间隙法间隙法是指用量块(或)塞尺测量被测平面导轨和测量基准线(常用平尺类量具体现)间的间隙，直接评定直线度法差值的方法。
如图3-3-3所示，将一标准平尺置于被测平面导轨上，在距离平尺两端各约2/9L(L为平尺长度)处垫上等量块。
然后用片状塞规或塞尺测检平尺工作面和被测导轨面间的间隙。
若将实测间隙减去所用的等高量块的高度值后，小于机床规定的直线度允差:则说明该机床的导轨直线度误差符合精度要求。
图3-3-3 1——等高块 2——量块例:某机床导轨的直线度的允差为0.012mm/m。
等高量块高度为h。
若选用h0mm 厚的片状塞规或塞尺，在导+0.012轨上相距为1m的任何地方均不能塞入，则该导轨的直线度符合精度要求。
2(指示器法此法常用于检测中、小型导轨在垂直平面和水平面内的直线度。
为了降低测量时读数的不确定度，在被测导轨上移动的桥板跨距d取为d?(0.1~0.25)L。
而且，d值应小于或等于500mm，L为导轨长度。
图3-3-4所示为垂直平面内直线度的检测。
首先，将平尺工作面放成水平状，并尽可能靠近被测导轨，距离愈近愈好。
实验七 自准直仪测量直线度
实验七自准直仪测量直线度一、仪器原理：自准直仪是测量微小角度变化量的精密光学仪器，它适用于测量精密导轨的直线度误差及小角度范围内的精密角度测量，用自准直仪测量被测量要素的直线度误差。
利用自准直仪的光轴模拟理想直线，将被测量直线与理想直线比较，将所得数据用作图法或计算法来求出直线度误差值。
图3-3-1为自准直仪外形图。
图3-3-1自准直仪外形图1-灯头2-光源锁紧螺母3-读数鼓4-目镜5-紧固螺钉6-光电头锁紧鼓7-光电头8-基座支架9-物镜10-反射镜11-光电检波器图3-3-2自准直仪光路系统图1-光源2-聚光镜3-十字线分划板4-立方棱镜5-物镜组6-反射镜7-分光镜8-双刻线分划板9-目镜10-振动狭缝11-聚光镜12-光敏电阻13-测微螺丝14-测微读数鼓轮15-光电检波器自准直仪的光路系统如图3-3-2所示，光源１发出的光线经聚光镜2，照亮十字线分划板3后，经过中间有半透膜的立方棱镜4射向物镜组5，经物镜组成平行光束投射到反射镜6上。
平行光束经反射镜又返回到立方棱镜4，并反射向上至分光镜7。
一路光透过分光镜7，把分划板3的十字线成象在带双刻线分划板8上，通过目镜9即可进行目视瞄准；另一路光在分光镜7上反射，把十字线成象在振动狭缝１0处，再经聚光镜１1聚焦到光敏电阻１2上，光敏电阻将光通量的变化转变为电信号，并送至检波器，经处理后由微安表指示。
振动狭缝、光敏电阻、和测微分划板连成一体，并装在光电头壳体中。
旋转测微读数鼓轮１４能带动它们一起移动，可使狭缝振动中心与十字线象中心重合，此时微安表的指针指零，表示已瞄准好。
同时，在目镜视场中测微分划板的双线也应瞄准十字线象，表示目视瞄准与光电瞄准是同步的。
通过读数鼓轮便可读出一个角度值，（或从光电检波器上读数）。
测量时，平面反射镜6偏转某一角度，十字线象在双刻线分划板8和振动狭缝１0上的位置就有所改变。
旋转读数鼓轮再次进行瞄准，即可在鼓轮（光电检波器）上读得另一角度值。
形位公差定义及检测方法
形位公差定义及检测方法一、直线度的定义及检测方法定义：直线度是指零件被测的线要素直不直的程度。
检测方法概述：㈠.将平尺（小零件可用刀口尺）与被测面直接接触并靠紧。
此时平尺与被测面之间的最大间隙即为该检测面的直线度误差。
一般公用检测器具-塞尺。
（图片）按此方法检测若干条素线，取其中最大误差值作为该件的直线度误差。
㈡.将被测件放在平台上，并靠紧方箱或直角尺（或者将被测件放置在等高V型铁上）。
用杠杆表在被测素线的全长范围内测量，同时记录检测数值，最大数值与最小数值之差即为该条素线直线度误差。
（简图）：按上述方法测量若干条素线，并计算，取其中最大的误差值，作为被测零部件的直线度误差。
㈢将被测零部件用千斤顶支起，利用杠杆表将被测素线的两端点调整到与平台平行，在被测素线的全长范围内测量，同时记录，读数，最大值与最小值之差即为该素线的直线度误差，按同样方法测量若干条素线，取其中最大的误差值作为该被测件的直线度误差。
㈣综合量规：综合量规的直径等于被测零件的实效尺寸，综合量规必须通过被测零件。
二、平面度定义及检验方法平面度是指零件被测表面的要素平不平得程度。
㈠将被测件用千斤顶支撑在平台上，调整被测表面最远的三点A,B,C，（利用杠杆表或高度尺）使其与平台平行，然后用测头在整个实际表面上进行测量，同时记录读数，其最大与最小读数之差，即为被测件平面度误差。
㈡用刀口尺（小型件）或平尺（较大型件）在整个被测平面上采用“米”字型或栅格型方法进行检测，用塞尺进行检验，取其塞尺最大值为该被测零件得平面度误差。
㈢环类垫圈类零件将被测件的被测面放在平台上，压紧，然后用塞尺检测多处，其塞入的最大值即为该件的平面度误差。
（或者将被测件的被测面用三块等高垫铁在平台上均分支撑，然后用杠杆表在被测面的多处进行检测，取其最大与最小读数的差作为该件的平面度误差。
三、圆度定义及测量方法定义：圆度是指具有圆柱面（包括圆锥面）的零件在同一横剖面内的实际轮廓不圆的程度。
直线度的检测方法
直线度的检测方法引言直线度是一个物体表面或边缘与理想直线之间的偏差程度，是衡量物体形状精度的重要指标之一。
在制造业中，直线度的检测对于保证产品质量、提高生产效率至关重要。
本文将介绍直线度的概念和意义，并详细介绍几种常用的直线度检测方法。
1. 直线度的定义和意义直线度是指物体表面或边缘与理想直线之间的偏差程度。
它反映了物体形状的准确性和规整性，对于保证工件装配精度、提高产品质量具有重要作用。
在制造业中，许多零部件需要具备一定的直线度要求，如机床导轨、光学元件、传感器等。
如果这些零部件的直线度不达标，可能会导致装配不良、功能失效等问题。
因此，对于制造业来说，准确测量和控制直线度是至关重要的。
2. 直线度检测方法2.1 视觉法视觉法是一种简单且常用的直线度检测方法。
它通过人眼观察物体表面或边缘与参考直线之间的偏差来评估直线度。
具体操作步骤如下：1.准备一条直线作为参考线，可以使用光栅尺、划线仪等工具。
2.将待检测物体放置在平整的工作台上。
3.用目测的方式观察待检测物体表面或边缘与参考直线之间的偏差，并记录下来。
视觉法简单易行，但受到人眼视觉判断能力的限制，对于精度要求较高的直线度检测可能存在一定误差。
2.2 光学投影法光学投影法是一种常用的高精度直线度检测方法。
它利用光学原理将待检测物体表面或边缘投影到屏幕上，并通过测量投影图案与参考直线之间的偏差来评估直线度。
具体操作步骤如下：1.准备一个光学投影仪，它可以将待检测物体表面或边缘投影到屏幕上。
2.将待检测物体放置在适当位置，调整投影仪使得投影图案清晰可见。
3.使用目镜或者测量仪器观察投影图案与参考直线之间的偏差，并记录下来。
光学投影法具有高精度和较低的人为误差，适用于对直线度要求较高的场合。
但需要专用设备和技术支持，成本较高。
2.3 探触法探触法是一种常用的机械式直线度检测方法。
它利用探头测量待检测物体表面或边缘与参考直线之间的距离变化，从而评估直线度。
机床导轨直线度安装检测方法及原理分析
1 序言数控机床的制造行业，不乏国家或行业颁布的各种技术条件，这些标准文件侧重在机床装配完成后对性能的检测考评，具体到机床装配过程质量的把控，更多的是靠各个机床厂家内部工艺的控制，而再具体到零部件的安装方法，往往只停留在有经验的技术人员头脑里，那些看似简单平常的操作，或许是决定机床质量的关键。
本文以线轨版数控铣床为例，把机床直线导轨的安装划分为部件本体找水平、基准轨的直线度、非基准轨对基准轨的平行度和部件组装4个步骤，详细阐述检测方法及内在原理。
2 部件本体找水平研究运动，首先要选好参照物，最常见的就是笛卡尔三维直角坐标系，由于它的基础是水平面，所以机床的安装首先是找水平，工具就是水平仪。
水平仪的读数是一格水泡0.02/1000，这是1个倾斜度值，或者说是角度，两点之间的高度差还需要乘以跨度距离。
3点决定1个平面，截面形状小、刚性较好的部件，比如立式铣床的底座，可以采用3点预调整方法快速建立水平面。
3个参考点的选取原则：所在位置刚性足够，3点连线组成的面积尽量大，优先采用等腰三角形。
最后注意适当增加3点以外的辅助支撑。
长宽比很大的零件，例如龙门铣床底座，在长度方向刚性弱，不能使用3点方法。
需要结合长度方向导轨直线度的安装来完成底座找水平。
水平精度值可参考GB 50271—2009《金属切削机床安装工程施工及验收规范》，对平面铣床的安装规定工作台置于行程中央，并在工作台中央位置纵横向放置水平仪检测，其读数应≤0.04/1000；对龙门铣床预调安装要求床身纵横两个方向放置水平仪，在床身导轨的立柱连接处、多段床身接缝处及全长两端头均进行检测，其读数应≤0.04/1000。
3 基准轨的直线度直线运动看似简单，其实其精度在三维直角坐标系里被划分为了6个误差分量，分别是沿3个坐标的线性误差和绕3个坐标的偏角误差。
用1个人走路的动作来形象概况，可划分为：走直、走正、走准。
走直：考察直线运动在与前进方向垂直的两个方向的偏差量，即走路的高低起伏、左右移动，这一项是直线度的检测内容。
直线度的介绍及误差检测方法
直线度的介绍及误差检测方法摘要：直线度是几何误差中最基础的一项，本文简述了有关直线度的基本知识。
其中着重阐述了直线度的几何公差带，以及直线度的评定方法。
其中公差的标注和检测原则都是通用的原则，适用于各种几何误差。
一、直经度的定义限制实际直线对理想直线变动量的一种形状公差。
由形状（理想包容形状）、大小（公差值）、方向、位置四个要素组成。
用于限制一个平面内的直线形状偏差，限制空间直线在某一方向上的形状偏差，限制空间直线在任一方向上的形状偏差。
几何误差是指零件加工后的实际形状、方向和相互位置与理想形状、方向和相互位置的差异。
在形状上的差异称形状误差，在方向上的差异称方向误差，在相互位置上的差异称位置误差。
直线度在几何公差中是最基础的部分，按检测关系分直线度属于被测要素中的单一要素——指对要素本身提出形状公差要求的被测要素。
二、直线度基本特性几何公差分形状公差、方向公差、位置公差和跳动公差四种类型。
其中形状公差是对单一要素提出的几何特征，因此，无基准要求。
三、直线度公差的标注1、公差框格用公差框格标注时，公差要求标注在划分成两格或多格的矩形框格内。
框格中的内容从左至右顺序填写（如图2.1）：（1）几何特征符号；（2）公差值，以线性尺寸单位表示的量值。
（3）基准符号，因直线度无基准所以不标注。
图2.12、限定性规定的标注①如果需要对整个被测要素上任意范围标注同样几何特征的公差时，可在公差值的后面加注限定范围的线性尺寸值，并在两者之间用斜线隔开，如图2.2（a）所示。
②如果标注的是两项或两项以上同样几何特征的公差，可直接在整个要素公差框格的下方放置另一个公差框格，如图2.2（b）所示。
图2.2四、直线度的几何公差带几何公差是实际被测要素对其理想形状、理想方向和理想位置的允许变动量。
直线度一类的形状公差是指实际单一要素所允许的变动量。
几何公差带是指由一个或几个理想的几何线或面所限定的、由线性公差值表示其大小的区域，他是限制实际被测要素变动的区域。
直线度的检测方法
直线度的检测方法一、前言直线度是机械制造中的一个重要指标，它反映了加工零件的平整度和精度。
因此，在机械制造过程中，直线度的检测显得尤为重要。
本文将介绍直线度的检测方法，希望能对读者有所帮助。
二、直线度的定义直线度是指在一定长度范围内，物体表面与某一基准面之间的距离变化量。
即在一个平面内，物体表面到基准面的距离变化量在一定范围内时，称为该物体在这个范围内的直线度。
三、直线度的检测方法1. 用平板法检测平板法是一种简单易行、常用的检测方法。
具体操作步骤如下：（1）将待测工件放置于平板上。
（2）用游标卡尺或其他精密仪器，在工件两端分别取点，并记录下来。
（3）将工件翻转180°后再次取点，并记录下来。
（4）计算出两次取点所得数据之间的差值，并判断是否符合要求。
2. 用光学法检测光学法是利用光学原理进行检测的方法。
具体操作步骤如下：（1）将待测工件放置于光学平台上。
（2）用激光干涉仪或其他光学仪器，在工件两端分别照射激光，并记录下来。
（3）观察激光干涉图案，判断工件的直线度是否符合要求。
3. 用机械法检测机械法是利用机械原理进行检测的方法。
具体操作步骤如下：（1）将待测工件放置于检测台上。
（2）将一根精密导轨放置于工件表面上，并使其与工件表面平行。
（3）在导轨上移动一个精密游标，记录下游标所经过的位置，再将游标翻转180°后再次记录。
（4）计算出两次记录之间的差值，并判断是否符合要求。
四、注意事项在进行直线度检测时，需要注意以下几点：1. 检测仪器和设备必须具有高精度和可靠性。
2. 待测工件应该尽可能地放置稳定，并且与检测台面平行。
3. 操作人员必须具备一定的专业知识和技能，以确保检测结果的准确性和可靠性。
4. 在进行检测之前，应该对待测工件进行清洁和处理，以避免外界因素对检测结果的影响。
五、总结直线度是机械制造过程中一个非常重要的指标，它反映了加工零件的平整度和精度。
在进行直线度检测时，可以采用平板法、光学法和机械法等多种方法。
直线度检测的方法及工具
直线度检测的方法及工具一、引言直线度是工程中常用的一个指标，用于描述物体表面的平整度和直线度，直线度检测是评估工件直线度的一种重要手段。
本文将介绍直线度检测的方法及相关工具。
二、直线度检测的方法1. 光学测量法光学测量法是一种常用的直线度检测方法。
它利用光学原理和仪器设备，通过测量物体表面的光线反射或透射情况，来判断物体的直线度。
常用的光学测量工具包括激光干涉仪、投影仪等。
2. 机械测量法机械测量法是直线度检测的一种传统方法。
它利用机械原理和测量设备，通过测量物体表面的形状和位置来判断直线度。
常用的机械测量工具包括平面仪、卡尺、游标卡尺等。
3. 数字测量法数字测量法是近年来发展起来的一种直线度检测方法。
它利用数字化仪器设备和计算机技术，通过对物体表面进行点云扫描或图像采集，然后利用数学算法进行数据处理和分析，来评估直线度。
常用的数字测量工具包括三维扫描仪、光电测量仪等。
三、直线度检测的工具1. 激光干涉仪激光干涉仪是一种常用的直线度检测工具，它利用激光束的干涉原理，通过测量干涉条纹的形态和间距来评估直线度。
激光干涉仪具有高精度、非接触性等特点，适用于对平面度和直线度要求较高的工件进行检测。
2. 平面仪平面仪是一种传统的直线度检测工具，它利用机械原理和测量刻度，通过对物体表面进行接触式测量来评估直线度。
平面仪结构简单、使用方便，适用于对小尺寸工件进行直线度检测。
3. 三维扫描仪三维扫描仪是一种数字测量工具，它利用光学或激光技术，通过对物体表面进行点云扫描来获取物体的三维坐标信息。
三维扫描仪具有高精度、高效率等特点，适用于对复杂曲面和大尺寸工件进行直线度检测。
四、直线度检测的步骤1. 准备工作选择合适的直线度检测方法和工具，并进行相应的调试和校准。
2. 测量操作按照测量方法的要求，进行相应的测量操作。
对于光学测量法，需要调整激光光束或光源的位置和角度；对于机械测量法，需要正确使用测量工具；对于数字测量法，需要进行点云扫描或图像采集。
直线度的介绍及误差检测方法
任务二：测量直线度误差
任务1 直线度的介绍及误差检测方法
【学习目标】
掌握直线度的定义 熟知直线度的基本特征 了解直线度公差的标注 会识读直线度的几何公差带 知道直线度误差的检测方法
几何公差的分类、特征项目及符号
一、直线度的定义
限制被测实际直线对理想直线变动量的一项指标。 被限制的直线有平面内的直线、直线回转体（圆柱 或圆锥）上的素线、平面与平面的交线（形成空间 直线）和轴线等。
图5
图6
公差带形状：圆柱形（如图6所示）
公差带定义：由于公差值前加注了符号Φ，公差带为直径
等于公差值Φt的圆柱面所限定的区域。
五、直线度误差的检测方法 1、直接法 2、间接法 3、组合法 4、量规检验法
1、直接法
此类方法一般是首先确定一条测量基线，然后通过测量 得到实际被测直线上的各点相对测量基线的偏差，再按 规定进行数据处理得到直线度值。（素线的测量）
3、组合法
用两顶尖支撑测量圆柱轴线的任意方向的直线度误差。 （轴线的测量）
4、量规检验法
当按最大实体要求给出轴线的直线度公差时，其最大ห้องสมุดไป่ตู้ 体实效边界可用功能量规来控制，检验孔时用综合塞规， 检验轴时用综合环规
六、课后小结
1、直线度的定义 2、直线度的基本特征 3、直线度公差的标注 4、直线度的几何公差带 5、直线度误差的检测方法
简而言之表示的是零件被测的线要素直不直
的程度。
二、直线度的基本特征
注：形状公差是对单一要素提出
的几何特征，因此无基准要求。
三、直线度公差的标注
1、公差框格 用公差框格标注时，公差要求标注在划 分成两格或多格的矩形框格内，框格中 的内容从左至右顺序填写。 ① 几何特征符号 ② 公差值（单位：mm) ③ 基准符号，因直线度无基准所以不标注
导轨直线度检测方法
导轨直线度检测方法综述导轨直线度是各项机床精度的基础精度，导轨直线度对多项机床精度都有着直接的影响，其检测仪器和检测方法较多也较为复杂，并应根据不同情况采取不同的检测仪器和不同的检测方法。
本文根据学习内容和自己的理解，对导轨直线度的检测方法作一综合叙述。
一、各种导轨直线度检测方法的使用场合根据学习内容我们知道，导轨直线度有四种检测方法，这四种检测方法分别适用于不同的工作场合。
1.用水平仪检测导轨直线度水平仪是检测导轨直线度的常用仪器，使用方便且检测精度较高。
一般常用外形规格尺寸为200×200，测量精度为0.02/1000的框式水平仪。
但水平仪只能检查导轨在垂直面的直线度误差。
2.用光学平直仪检测导轨直线度光学平直仪可用来检测导轨在垂直面的直线度误差，也可用来检测导轨在水平面的直线度误差，且精度较高。
但光学平直仪的安装调整较为复杂，需请专业的计量人员操作。
对于行程长度大于1.6米的精密机床，其导轨在水平面的直线度最好使用光学平直仪进行检测。
对于行程长度小于等于1.6米的机床，其导轨在水平面的直线度一般不用光学平直仪检测，而用检查棒和百分表进行检测。
3.用钢丝和读数显微镜检测导轨直线度对于行程长度大于1.6米的机床，当导轨直线度要求不太高时，可用钢丝和读数显微镜对导轨在水平面的直线度进行检测。
因为钢丝的直径误差对检测精度有直接影响，所以精度不太高。
为保证导轨直线度的检测精度，最好使用光学平直仪检测大行程机床导轨在水平面的直线度误差。
4.用检查棒和百分表检测导轨直线度对于行程长度小于等于1.6米的机床，可用检查棒和百分表检测机床床鞍沿导轨的运动在水平面的直线度误差。
二、框式水平仪结构及工作原理框式水平仪由框架和水准器组成，水准器是一个带有刻度的弧型密封玻璃管，装有酒精或乙醚，并留有一定长度的气泡，当水平仪移动时，气泡移动一定距离。
对于精度为0.02/1000的水平仪，当气泡移动一格时，水平仪的角度变化为4″，即在1000mm长度两端的高度差为0.02mm（tan4″=1.939×10-5≈0.02/1000，其误差为6.1×10-7）。
直线度标准国家对照表
直线度标准国家对照表在实际生活中，直线度是指物体表面特定部位相对于参考线的位置偏差程度。
直线度的标准国家对照表是一种用来衡量和评定直线度的工具，其主要目的是确保产品的质量和一致性。
以下是相关参考内容，帮助读者更好地了解直线度标准国家对照表的相关信息。
1. 直线度的定义和意义：直线度是表征物体直线度误差的数值，用来测量物体表面特定部位与参考线之间的偏差程度。
在工业生产中，直线度的准确性直接影响到产品的质量和性能。
因此，直线度的标准国家对照表起着至关重要的作用，旨在确保产品的制造精度和准确度。
2. 直线度的评定方法：直线度的评定方法可以通过视觉检测、测量技术或使用专门的设备和工具来完成。
直线度标准国家对照表是其中一种常用的评定工具。
该对照表通常由一系列横向和纵向的线条组成，用于比较和确定物体表面特定部位的直线度误差。
3. 直线度标准国家对照表的使用：使用直线度标准国家对照表进行评定时，首先需要将待测物体放置在一个平整的水平平台上，并确保参考线与待测物体表面平行。
然后，通过将直线度标准国家对照表与待测物体放在一起进行比较，可以确定物体表面特定部位的直线度误差。
4. 直线度标准国家对照表的分类：直线度标准国家对照表可根据不同需求和产业进行分类。
例如，有些直线度标准国家对照表适用于机械加工行业，用于检查和评估零件的加工精度；而另一些对照表则适用于电子行业，用于检查和评估电子元器件的直线度误差。
5. 直线度标准国家对照表的设计和制造：直线度标准国家对照表的设计和制造需要严格遵守相关的国际标准和规范。
对照表的线条应具有一定的精度和准确性，以确保可以对待测物体的直线度误差进行准确的评定和测量。
6. 直线度标准国家对照表的维护和校准：为了确保直线度标准国家对照表的准确性和可靠性，定期的维护和校准工作是十分重要的。
维护工作包括清洁对照表表面上的污垢，并保持其完整性和平整度；校准工作则需要通过与其他精密测量工具进行比对，确保对照表的准确性。
