呼吸波形监测

合集下载

呼吸麻醉教学资料呼吸波形分析

呼吸麻醉教学资料呼吸波形分析

05
CATALOGUE
呼吸波形分析的教学与培训
呼吸波形分析的教学内容与方法
呼吸波形的基本概念
01
解释呼吸波形的定义、组成和意义,以及其在麻醉教学中的重
要性。
呼吸波形分析的方法
02
介绍如何通过观察和解读呼吸波形来评估患者的呼吸状态和麻
醉深度,包括波形特征、参数解读等。
呼吸波形分析的教学案例
03
提供典型病例的呼吸波形图谱,通过实际案例分析帮助学生理
呼吸波形分析的历史与发展
早期的呼吸波形分析主要依赖于人工观察和记录,随着技术的发展,逐渐出现了自 动化的呼吸监测设备和分析软件。
目前,随着计算机技术和信号处理技术的不断发展,呼吸波形分析的准确性和可靠 性得到了显著提高,其在临床上的应用也越来越广泛。
未来,随着人工智能和机器学习技术的进一步发展,呼吸波形分析有望。
解和掌握呼吸波形分析的技巧。
呼吸波形分析的实践操作培训
实践操作环境与设备
介绍进行呼吸波形分析所需的设备和环境,如呼吸机、监护仪等 。
实践操作步骤与注意事项
详细说明如何正确连接设备、采集呼吸波形数据,以及在操作过程 中应注意的事项。
实践操作考核与评估
制定实践操作的考核标准和方法,以便对学生的学习成果进行评估 和反馈。
呼吸波形分析的局限性
信号噪声干扰
呼吸波形信号常常受到各种噪声的干扰,如呼吸机机械振动、患 者体动等,影响分析的准确性。
呼吸模式多样性与个体差异
不同患者的呼吸模式存在差异,如正常呼吸、浅快呼吸、深慢呼吸 等,对波形分析带来挑战。
呼吸波形特征提取难度
呼吸波形复杂多变,特征提取难度较大,需要高精度的算法和模型 支持。

呼吸功能监测

呼吸功能监测

呼吸功能监测
呼吸功能监测是一种重要的临床手段,用于评估患者的呼吸状况和功能。

它可以提供关于呼吸频率、深度、节律和气体交换等方面的关键信息,帮助医生判断患者是否存在呼吸问题,并制定相应的治疗方案。

常见的呼吸功能监测方法包括四种:观察法、体表导联法、血气分析和肺功能测试。

观察法是最简单、常用的方法之一。

通过观察患者的胸部起伏、腹部运动和呼吸节律等情况,可以初步判断患者的呼吸是否正常。

但是观察法存在主观性较强、精确度不高的问题。

体表导联法主要是运用心电图的导联仪原理,将导联仪的电极贴在患者的胸前,记录患者的呼吸电位(呼吸波形电图)。

这种方法可以观察到呼吸波形的起伏、幅度和呼吸频率等指标,对呼吸问题的判断具有一定的参考价值。

血气分析是一种精确度比较高的呼吸功能监测方法。

通过采集患者的动脉血样本,测定其血气指标,如氧分压、二氧化碳分压、血酸碱平衡等。

这些指标可以反映患者的气体交换情况和酸碱平衡状态,帮助医生评估患者的呼吸功能是否正常。

肺功能测试是一种比较全面、综合性的呼吸功能监测方法。

通过呼吸仪器的辅助,测定患者在不同呼气和吸气状态下的肺活量、通气功能和气道阻力等指标。

这些指标可以揭示患者的肺功能状态,帮助评估患者是否存在肺部问题,如慢性阻塞性肺
疾病、哮喘等。

总结起来,呼吸功能监测是一种重要的临床手段,可以提供关于患者呼吸状况和功能的关键信息。

不同的监测方法具有各自的优缺点,医生可以根据具体情况选择合适的方法来进行监测和评估。

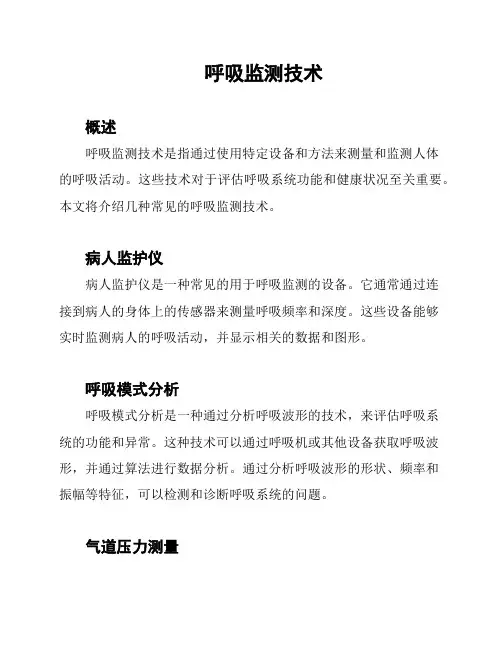

呼吸监测技术

呼吸监测技术

呼吸监测技术概述呼吸监测技术是指通过使用特定设备和方法来测量和监测人体的呼吸活动。

这些技术对于评估呼吸系统功能和健康状况至关重要。

本文将介绍几种常见的呼吸监测技术。

病人监护仪病人监护仪是一种常见的用于呼吸监测的设备。

它通常通过连接到病人的身体上的传感器来测量呼吸频率和深度。

这些设备能够实时监测病人的呼吸活动,并显示相关的数据和图形。

呼吸模式分析呼吸模式分析是一种通过分析呼吸波形的技术,来评估呼吸系统的功能和异常。

这种技术可以通过呼吸机或其他设备获取呼吸波形,并通过算法进行数据分析。

通过分析呼吸波形的形状、频率和振幅等特征,可以检测和诊断呼吸系统的问题。

气道压力测量气道压力测量是一种常用的呼吸监测技术。

它通过测量呼吸过程中气道内的压力变化来评估呼吸功能和气道阻力。

这些测量可以帮助医生判断病人是否存在呼吸道狭窄、堵塞或其他异常情况。

呼气末二氧化碳测量呼气末二氧化碳测量是一种用于评估呼吸功能和肺通气情况的技术。

它可以通过检测呼气末二氧化碳浓度的变化来监测呼吸通气量和呼吸代谢情况。

这些测量可以帮助医生了解病人的呼吸状态,并辅助诊断和治疗过程。

声音分析声音分析是一种用于评估呼吸功能和异常的非侵入性技术。

通过分析病人呼吸时产生的声音特征,可以检测呼吸音异常和准确评估呼吸问题。

这种技术对于诊断呼吸系统疾病和睡眠呼吸障碍具有较高的准确性和敏感性。

结论呼吸监测技术在诊断和治疗呼吸系统疾病中起着重要的作用。

病人监护仪、呼吸模式分析、气道压力测量、呼气末二氧化碳测量和声音分析是常见的呼吸监测技术。

通过应用这些技术,医生能够准确评估病人的呼吸功能和健康状况,并针对性地进行治疗和护理。

呼吸力学波形分析与临床意义

呼吸力学波形分析与临床意义

呼吸力学波形分析与临床意义概述:呼吸力学波形分析是通过监测和分析患者的呼吸波形来评估其呼吸功能和机械通气支持的效果。

该技术已经在临床上广泛应用,在重症监护科、康复医学和呼吸科等领域发挥了重要作用。

本文将探讨呼吸力学波形分析的原理、临床应用意义以及相关的研究进展。

一、呼吸力学波形分析的原理呼吸力学波形是通过呼吸机、气道插管或面罩等设备采集到的呼吸相关信号,包括压力、流速和容积等参数。

这些信号可以通过传感器转化为电信号,并经过信号处理后显示为图形波形。

呼吸力学波形分析基于呼吸波形的形状和特征,来评估患者的呼吸机械特性和肺功能状况。

二、呼吸力学波形分析的临床应用意义1. 监测呼吸机械通气效果:呼吸力学波形分析可以实时监测患者的呼吸机械通气效果,帮助调整通气参数和预测治疗效果。

例如,通过观察呼气末正压波形的趋势和形态,可以判断患者肺顺应性的变化,评估肺泡塌陷的情况,并调整呼气末正压水平,以提高患者的通气效果。

2. 诊断和评估肺病变:呼吸力学波形分析可以帮助诊断患者的肺病变,并评估其严重程度。

例如,通过观察流速波形的平坦度和上升时间,可以判断患者是否存在患者呼吸道阻塞,如哮喘和慢性阻塞性肺疾病等。

通过观察容积波形的形态和波峰时间,可以评估患者的肺顺应性和气道阻力,辅助判断ARDS等严重肺疾病的程度。

3. 指导机械通气策略:呼吸力学波形分析可以为临床医生提供指导机械通气策略的信息。

例如,通过观察呼吸系统压力波形和流速波形的相位关系和形态,可以判断患者呼吸机和患者的呼吸同步状况,辅助调整呼气末正压水平和呼吸机触发敏感度,以提高通气效果和减少不适感。

三、呼吸力学波形分析的研究进展随着对呼吸力学波形的深入研究,人们不断探索和发现其在临床上的新应用。

例如,部分研究表明,呼吸力学波形分析可以预测ARDS的发生和预后,有助于早期干预和预防。

另外,通过结合机器学习和人工智能等技术,呼吸力学波形分析还有望在未来实现自动化和个体化的呼吸支持治疗。

呼吸功能监测和呼吸波形分析

呼吸功能监测和呼吸波形分析

呼吸功能监测和呼吸波形分析上海第二医科大学附属仁济医院张小先通气量监测(一)潮气量和通气量正常情形下,潮气量(V T)和每分钟通气量(V E)因性别、年龄和体表面积不同而有不同,男性V T约为7.8ml/kg,女性为6.6ml/kg,V E为5~7L/min。

呼吸抑制(如麻醉、镇痛药、肌松药等)和呼吸衰竭时V T 减少,手术刺激和PaCO2升高时,V T增加。

如潮气量减少,频率相应增加(V E=V T×f),假设超过25~30bpm,那么提示呼吸机械运动已不能知足机体需要,而且可致使呼吸肌疲劳。

机械通气时,成人V T需要8~10ml/kg,小儿为10~12ml/kg,可依照PaCO2或呼气末CO2分压(P ET CO2)进行调剂,V T过大时,使气道压力升高,阻碍循环功能。

V E>10L/min,不能撤离呼吸机。

(二)死腔气和潮气量之比正常成人解剖死腔约150ml,占潮气量的1/3。

肺弹性组织减少和肺容量增加,支气管扩张时,解剖死腔增加。

肺内通气/血流(V/Q)比率增大,那么形成肺泡死腔。

例如在肺动脉压下降,肺梗塞,休克和心力衰竭时。

另外,机械通气时的V T过大,气道压力太高也阻碍肺内血流灌注。

面罩、气管导管、麻醉机、呼吸机的接头和回路等都可使机械死腔增加。

死腔气量/潮气量比率(V D/V T)反映通气功能,正常值为0.3,计算方式依照以下公式:V D/V T=(PaCO2-P E CO2)/PaCO2或V D/V T=(P ET CO2-P E CO2)/P ET CO2(三)肺活量是在用最大力量吸气后,所能呼出的最大气量。

约占肺总量的3/4,和年龄呈反比,男性大于女性,反映呼吸肌的收缩强度和储蓄力量。

以实际值/预期值的比例表示肺活量的转变,如≥80%那么表示正常。

肺活量为30~70ml/kg,假设减少至30ml/kg以下,清除呼吸道分泌物的功能将会受到损害;减少至10ml/kg时,将致使PaCO2持续升高,需要用机械通气辅助呼吸。

呼吸波形分析入门

呼吸波形分析入门

呼吸波形分析入门呼吸波形分析是指对人体呼吸过程中产生的波形进行分析和解读的技术。

通过对呼吸波形的分析,可以了解人体的呼吸情况、肺功能以及一些疾病的发生与发展情况,具有重要的临床应用价值。

本文将介绍呼吸波形分析的基本原理、常用的呼吸波形参数及其临床意义,以及呼吸波形分析的应用领域。

呼吸波形是人体呼吸过程中产生的一种连续变化的曲线,它反映了呼吸肌肉的收缩与放松、胸腔的扩张与收缩。

通过对呼吸波形的分析,可以得到一系列的参数,如呼吸频率(RR)、潮气量(TV)、呼气末正压(PEEP)等,这些参数可以帮助医生了解患者的呼吸情况,判断肺功能是否正常以及是否存在呼吸衰竭。

在呼吸波形分析中,最常用的参数是呼吸频率(RR)。

呼吸频率是指每分钟呼吸次数,正常成人的呼吸频率为12-20次/分钟。

通过对呼吸频率的分析,可以判断患者的呼吸节律是否规律,是呼吸快还是呼吸慢,这对于判断患者是否存在呼吸障碍是非常重要的。

另一个常用的呼吸波形参数是潮气量(TV)。

潮气量是指每次正常呼吸时进出肺部的空气量,正常成人的潮气量为500-800ml。

通过对潮气量的分析,可以判断患者肺功能的情况,如患者是否存在过度通气或通气不足的情况,以及判断患者是否存在通气与灌注不匹配等问题。

此外,呼吸波形分析还可以得到呼吸时间、峰值呼气流速(PEF)和呼气末正压(PEEP)等参数。

呼吸时间是指从吸气开始到呼气结束的时间,正常成人的呼吸时间约为4-6秒。

峰值呼气流速是指呼气过程中的最大流速,反映患者的呼气能力。

呼气末正压是指在呼气末时,呼吸机对患者施加的正压情况,用于维持患者的肺泡开放和改善通气效果。

呼吸波形分析的应用领域非常广泛。

在重症监护室(ICU)中,呼吸波形分析可以帮助医生监测患者的呼吸状况,及时发现呼吸异常,是重症患者管理中的重要手段。

在麻醉领域中,呼吸波形分析可以帮助麻醉医生监测患者的呼吸情况,及时调整麻醉深度和通气参数,确保患者的安全。

在呼吸疾病的诊断和治疗中,呼吸波形分析可以帮助医生判断疾病的类型和严重程度,选择合适的治疗方案。

呼吸机波形基础知

呼吸机波形基础知
容积波形包括潮气量(Vt)、分钟通气量(MV)等,反映通气量 的大小。
02
呼吸机波形解析
正常波形
正常波形特征
呼吸机波形呈规则的周期性变化 ,包括吸气峰、吸气谷、呼气峰 和呼气谷,各阶段过渡平滑。
正常波形意义
表明呼吸机工作正常,患者呼吸 功能基本正常,气流、压力等参 数处于稳定状态。
异常波形
异常波形特征
呼吸机波形出现异常变化,如波形不 规则、峰或谷异常升高或降低等。
异常波形意义
可能表明呼吸机工作异常或患者呼吸 功能出现障碍,需要进一步检查和干 预。
波形异常的原因及处理
原因1
呼吸道分泌物过多或呼吸道痉挛,导致气流 不畅。
处理1
及时清理呼吸道分泌物,保持呼吸道通畅;使 用解痉药物缓解呼吸道痉挛。
原因2
疗效评估
通过比较治疗前后呼吸机波形的变化,医生可以评估个体化治疗的效果,为后续治疗提供 依据。
患者管理
结合呼吸机波形监测和个体化治疗策略,医生可以更有效地管理患者的呼吸状况,提高机 械通气效果和患者生存率。
05
呼吸机波形监测的注意事 项
监测设备的选择与校准
监测设备的选择
选择符合国际和国内标准的呼吸机波形监测设备,确保其准 确性和可靠性。
呼吸机波形基础知
目录 CONTENT
• 呼吸机波形概述 • 呼吸机波形解析 • 呼吸机波形与疾病诊断 • 呼吸机波形与治疗策略 • 呼吸机波形监测的注意事项
01
呼吸机波形概述
呼吸机波形的定义
01
呼吸机波形是指呼吸机在提供通 气支持时,通过监测气流或压力 变化所形成的动态图形。
02
这些波形可以反映患者的呼吸力 学、气体交换和呼吸系统病理生 理变化等信息。

呼吸机波形

呼吸机波形

2.3 调节压力上升时间(压力上升斜率或梯度)
压力上升时间是在吸气时间内使预设的气道压力达 到目标压力所需的时间, 事实上是呼吸机通过调节吸 气流速的大小,使达到预设压力的时间缩短或延长.
3.压力-容积环(P-V loop)
P(气道)=气体流量X气道粘性阻力 ; P(肺泡)=潮气量X肺泡弹性阻力; 斜率反映呼吸系统顺应性; a=PEEP,b=气道峰压,c=平台压

3.9 P-V 环反映肺过复膨张部分
3.10 呼吸机流速设置不够的P-V 环
自主呼吸在纵轴左侧负压启动,提示吸
气触发流速大于呼吸机的流速, 未提供 适当的流量, P-V环呈8 字形,说明吸 气有力,在本例中吸气负压达 – 10cmH2O 时才辅以正压吸气, 且呼气肢 突然下降至零,也说明病人吸气用力, 在此时需立即调整呼吸机的吸气流速, 以免人机对抗.
另外因疾病所致的阻力增 加亦可产生类似的环. 环 的吸气肢和呼气肢之间压 力差显著增加(肚大), 说明气道阻力增加.
增加PEEP ,在P-V 环上的效应?
左侧:虚线图为PEEP=0,
实线图PEEP=4 ,右侧图为同一病例PEEP增至8, 注意 与左图比较P-V 环的第一拐点右移而消 失,说明陷闭的小支气管巳开放, 而笫二 拐点也消失说明肺无过度充气. 潮气量基 本无改变. 在P-V 环上监测PEEP 效应建议使用 CMV 模式, 并以顺应性作为指标, 在同样 参数下取顺应性为最大时的PEEP为最佳 PEEP
1.流量-时间曲线(F-T curve)
各种吸、呼气流量波形
A.指数递减波
B.方波
C.线性递增波 D.线性递减波 E.正弦波
F.50%递减波
G.50%递增波
H.调整正弦波

《呼吸机波形》课件

《呼吸机波形》课件

通过分析患者的呼吸波形,可以初步判断是否存在通气障碍、阻塞、呼
吸运动异常等情况,为进一步诊断提供依据。
02 03
常见疾病的呼吸波形特征
如慢性阻塞性肺疾病(COPD)患者的呼吸波形可能出现波幅过低、频 率加快等情况;哮喘患者的呼吸波形可能出现双峰波形、波幅过高、频 率过慢等情况。
呼吸波形与疾病治疗
根据患者的呼吸波形特征,可以制定针对性的治疗方案,如机械通气治 疗、药物治疗等,以改善患者的通气功能和症状。
03 呼吸机波形监测技术
监测技术介绍
呼吸机波形监测技术是一种用于监测呼吸机工作状态和患者呼吸生理参数的技术。
通过实时监测呼吸机的压力、流量、容积等波形,可以了解患者的呼吸状态和呼吸 机的性能。
该技术广泛应用于临床医学、重症监护、麻醉等领域,为医生提供重要的诊断和治 疗依据。
监测技术原理
基于传感器技术
正常呼吸波形表明呼吸系统功能正常 ,无通气障碍或阻塞。
正常呼吸波形产生机制
正常呼吸波形是由呼吸肌肉的收缩和 舒张,以及胸腔和肺组织的弹性回缩 共同作用的结果。
异常呼吸波形解读
异常呼吸波形特征
异常呼吸波形可表现为波形形态异常、波幅异常、频率异 常等,如出现双峰波形、波幅过低或过高、频率过快或过 慢等。
异常呼吸波形产生机制
异常呼吸波形可能是由于呼吸道狭窄、阻塞、顺应性降低 等原因引起的通气障碍,或者是由于中枢神经系统、肌肉 等病变引起的呼吸运动异常。
异常呼吸波形临床意义
异常呼吸波形可能提示着各种呼吸系统疾病或神经系统疾 病,需要根据具体波形特征和患者情况进行综合判断。
呼吸波形与疾病诊断
01
呼吸波形在疾病诊断中的应用
失败案例分析
1 2 3

呼吸机波形分析入门

呼吸机波形分析入门

呼吸机波形分析入门引言:呼吸机波形是指通过呼吸机监护系统获得的呼吸机输出的波形图像。

波形图像是由时间作为横轴,压力、流量或体积作为纵轴所构成的图像。

通过对呼吸机波形进行分析可以了解患者的呼吸状况、通气情况以及呼吸机的设置是否合理等。

本文将介绍呼吸机波形的基本分析方法,以帮助初学者快速入门。

一、呼吸机波形的采集和显示常见的呼吸机波形包括压力波形、流量波形和体积波形。

压力波形显示了呼吸机输出的气道压力变化情况,流量波形显示了气体进出肺部的速度变化情况,体积波形显示了肺部的体积变化情况。

在呼吸机波形中,一般以吸气期为正,呼气期为负。

二、呼吸机波形的常见特征1.呼吸频率:通过计算波形上吸气峰值或呼气峰值的数量,可以得到呼吸频率。

常用的方法是计算每分钟的呼吸次数。

2.吸气时间和呼气时间:从吸气峰值到呼气峰值的时间间隔为一个完整的吸呼气周期。

通过计算吸气时间和呼气时间的长短,可以了解患者的通气情况。

3.吸气峰值压力和呼气峰值压力:波形中的压力峰值反映了肺的通气效果,通常情况下,吸气峰值压力应该较呼气峰值压力高。

4.呼气末正压(PEEP):波形中的底线或基线表示了呼气末正压。

PEEP是在呼气末保持气道压力的一种方式,能保持肺泡的开放性,增加氧合和通气效果。

5. 吸气延迟时间(inspiratory delay):吸气波形图中延迟时间指的是吸气流量波形开始上升直到达到吸气峰值的时间。

延迟时间过长可能表明存在气道阻力或机械问题。

三、呼吸机波形的分析方法1.波形形状:通过观察波形的形状可以判断患者的通气状态,如是否存在阻塞或排空障碍等。

正常的吸气波形应该是上升快、下降缓慢的斜坡状。

2.吸气和呼气峰值压力:通过分析吸气和呼气峰值压力的变化,可以判断患者的通气状态。

吸气峰值压力过高可能表明气道阻塞或气道峰压过高,呼气峰值压力过低可能表明肺容积不足。

3.吸气延迟时间:延迟时间过长可能表明存在气管插管位置不当、气道阻力增加或呼吸机设置不当等问题。

呼吸波形分析入门课件

呼吸波形分析入门课件

04
呼吸波形分析的方法与工具
基于传感器的呼吸波形采集
传感器类型
介绍用于呼吸波形采集的常见传感器类型,如压 电传感器、热电偶传感器等。
传感器放置位置
详细解释传感器在身体上的放置位置,如胸部、 鼻部等,以及不同位置对呼吸波形的影响。
采集参数设置
讨论采集过程中的参数设置,如采样频率、分辨 率等,以及这些参数对呼吸波形质量的重要性。
波形分析的精度和鲁棒性。
多传感器融合
03
利用多模态融合技术,将不同传感器获取的呼吸波形数据进行
融合,以获取更全面的呼吸信息。
基于深度学习的呼吸波形分析方法
卷积神经网络(CNN)
利用CNN自动提取呼吸波形中的特征,实现端到端的呼吸波形分析。
循环神经网络(RNN)
利用RNN处理时间序列数据的特点,对呼吸波形进行建模和分析。
值。
原因
呼吸急促可能因缺氧、肺部感染 、肺水肿等引起;徐缓可能由药
物中毒、颅内压增高等引起。
临床意义
呼吸急促与徐缓均是病理状态, 需结合其他波形参数及临床表现 进行综合分析,以判断病情严重
程度及病因。
呼吸深浅异常
定义
呼吸深浅异常是指呼吸波 形在幅度上的异常变化, 包括呼吸过深、过浅等。
原因
呼吸过深可能由代谢性酸 中毒、呼吸衰竭等引起; 过浅则可能因呼吸道阻塞 、气胸等原因导致。
重症监护
在重症监护室,实时监测患者的呼吸 波形,有助于及时发现患者的呼吸异 常,为抢救争取宝贵时间。
康复评估
呼吸波形分析还可应用于患者康复过 程中的呼吸功能评估,为康复计划的 制定和调整提供客观依据。
06
总结与展望
课程总结与回顾
内容回顾

呼吸波形

呼吸波形

现代呼吸机除提供各种有关监测参数外, 同时能提供机械通气时压力、流速和容积的变化曲线以及各种呼吸环. 目的是根据各种不同呼吸波形曲线特征, 来指导调节呼吸机的通气参数, 如通气模式是否合适、人机对抗、气道阻塞、呼吸回路有无漏气、评估机械通气时效果、使用支气管扩张剂的疗效和呼吸机与患者在通气过程中各自所作之功等.有效的机械通气支持或通气治疗是在通气过程中的压力、流速和容积相互的作用而达到以下目的:a.能维持动脉血气/血pH的基本要求(即PaCO2和pH正常, PaO2达到基本期望值如至少 > 50-60 mmHg)b.无气压伤、容积伤或肺泡伤.c.患者呼吸不同步情况减低到最少,减少镇静剂、肌松弛剂的应用.d.患者呼吸肌得到适当的休息和康复.1.呼吸机工作过程:上图中,气源部份(Gas Source)是呼吸机的工作驱动力, 通过调节高压空气和氧气流量大小的阀门来供应混合氧气体. 气体流量经流速传感器在毫秒级时间内测定流量, 调整气体流量阀门(Flow Valve)的直径以控制流量。

测定在流速曲线的吸气流速面积下的积分, 计算出潮气量. Vt= 流速(升/秒)×Ti(流速恒定).图中控制器(Control Unit)是呼吸机用于控制吸气阀和呼气阀的切换,它受控于肺呼吸力学改变而引起的呼吸机动作.吸气控制有 :a.时间控制: 通过预设的吸气时间使吸气终止, 如PCV的设置Ti或I:E.b.压力控制: 上呼吸道达到设置压力时使吸气终止,现巳少用, 如PCV的设置高压报警值.c.流速控制: 当吸气流速降至预设的峰流速%以下(即Esens), 吸气终止.d.容量控制: 吸气达到预设潮气量时,吸气终止.呼气控制有:a.时间控制: 通过设置时间长短引起呼气终止(控制通气) 代表呼气流速(吸气阀关闭, 呼气阀打开以便呼出气体), 呼气流速的波形均为同一形态.b.病人触发: 呼吸机捡测到吸气流速到吸气终止标准时即切換呼气(Esens).图中气体流量定量阀(Dosing Flow-Valve)是控制呼吸机输送的气体流量, 由流量传感器监测并控制, 如此气体流量经Y形管进入病人气道以克服气道粘性阻力,再进入肺泡的容积以克服肺泡弹性阻力. 通过打开和关闭呼气阀, 即控制了吸气相和呼气相. 在吸气时呼气阀是关闭的. 若压力,容量或吸气时间达到设置值, 呼气阀即打开, 排出呼出气体.呼气阀后的PEEP阀是为了维持呼气末气道压力为正压(即0 cmH2O以上), 目的是克服內源性(PEEPi);维持肺泡的张开.由于各厂图形处理软件不一, 故显示的波形和环稍有差别,但对波形的判断並无影响.为便识别吸、呼气相,本波形分析一律以绿色代表吸气,以兰色代表呼气.2. 流量-时间曲线(F-T curve)流速定义:呼吸机在单位时间内在两点之间输送出气体的速度, 单位为cm/s 或m/s.流量:是指每单位时间内通过某一点的气体容量. 单位L/min或L/sec目前在临床上流速、流量均混用! 本文遵守习称.流量-时间曲线的横座标代表时间(sec), 纵座标代表流速(Flow=), 流速(量)的单位通常是"升/分"(L/min或LPM).在横座标的上部代表吸气(绿色), 吸气流量(呼吸机吸气阀打开, 呼气阀关闭, 气体输送至肺),曾有八种波形(见下图).目前多使用方波和递减波.横座标的下部代表呼气(兰色)(呼吸机吸气阀关闭, 呼气阀打开以便病人呼出气体). 呼气流量波形均为同一形态, 只有呼气流量的振幅大小和呼气流量回复到零时间上差异.图. 各种吸、呼气流量波形 A.指数递减波 B.方波 C.线性递增波 D.线性递减波 E.正弦波 F.50%递减波 G.50%递增波 H.调整正弦波2.1. 吸气流量波形(Fig.1)恒定的吸气流速是指在整个吸气时间内呼吸机输送的气体流量恒定不变, 故流速波形呈方形,( 而PCV时吸气流量均采用递减形-即流量递减), 横轴下虚线部分代表呼气流速(在呼气流量波形另行讨论)Fig.1吸气流量恒定的曲线形态1: 代表呼吸机输送气体的开始:取决于a)预设呼吸周期的时间巳达到, 呼气转换为吸气(时间切换)如控制呼吸(CMV). b)患者吸气努力达到了触发阀,呼吸机开始输送气体,如辅助呼吸(AMV).2: 吸气峰流量(PIF或PF): 在容量控制通气(VCV)时PIF是预设的, 直接决定了Ti或I:E.在PCV和PSV时,PIF的大小决定了潮气量大小、吸气时间长短和压力上升时间快慢.3: 代表吸气结束, 呼吸机停止输送气体.此时巳完成预设的潮气量(VCV)或压力巳达标(PCV),输送的流量巳完成(流速切换),或吸气时间已达标(时间切换).4→5: 代表整个呼气时间:包括从呼气开始到下一次吸气开始前这一段时间.6: 1→4为吸气时间: 在VCV中其长短由预设的潮气量,峰流速和流速波型所决定, 它尚包含了吸气后摒气时间(VCV时摒气时间内无气体流量输送到肺,PCV时无吸气后摒气时间).7: 代表一个呼吸周期的时间(TCT): TCT=60秒/频率.2.1.1 吸气流量的波型(类型)(Fig.2)根据吸气流量的形态有方波, 递减波, 递增波, 和正弦波, 在定容型通气(VCV)中需预设频率, 潮气量和峰流量, 并选择不同形态的吸气流量波.!(见Fig.2以方波作为对比) 正弦波是自主呼吸的波形,其在呼吸机上的疗效无从证明(指在选擇流速波形时),巳少用. 雾化吸入或欲使吸气时间相对短时多数用方波.Fig.2 吸气流速波型图2中流速以方波作为对比(以虚线表示), 在流速,频率和潮气量均不变情况下, 方波由于流速恒定不变,故吸气时间最短, 其他波形因的递减, 递增或正弦状, 因它们的流速均非恒定不变, 故吸气时间相应延长.方波: 是呼吸机在整个吸气时间内所输送的气体流量均按设置值恒定不变, 故吸气开始即达到峰流速, 且恒定不变持续到吸气结束才降为0. 故形态呈方形递减波: 是呼吸机在整个吸气时间内, 起始时输送的气体流量立即达到峰流速(设置值), 然后逐渐递减至0 (吸气结束), 以压力为目标的如定压型通气(PCV)和压力支持(PSV=ASB)均采用递减波.递增波: 与递增波相反, 目前基本不用.正弦波: 是自主呼吸的波形. 吸气时吸气流速逐渐达到峰流速而吸气末递减至0,(比方波稍缓慢而比递减波稍快).呼气流速波除流速振幅大小和流速回至基线(即0流速)的时间有所不同外,在形态上无差别.2.1.2 AutoFlow(自动变流) (见Fig.3)AutoFlow并非流速的波形, 而是呼吸机在VCV中一种功能. 呼吸机根据当前呼吸系统的顺应性和阻力及设置的潮气量, 计算出下一次通气时所需的最低气道峰压, 自动控制吸气流量, 由起始方波改变为减速波,在预设的吸气时间内完成潮气量的输送.Fig.3 AutoFlow吸气流速示意图图3左侧为控制呼吸,由原方波改变为减速波形(非递减波), 流速曲线下的面积=Vt.图右侧当阻力或顺应性发生改变时, 每次供气时的最高气道压力变化幅度在+3 - -3 cmH2O之间, 不超过报警压力上限5cm H2O. 在平台期内允许自主呼吸, 适用于各种VCV所衍生的各种通气模式.2.1.3 吸气流量波形(F-T curve)的临床应用2.1.3.1 吸气流速曲线分析--鉴别通气类型(Fig.4)Fig.4 根据吸气流速波形型鉴别通气类型图4左侧和右侧可为VCV的强制通气时, 由操作者预选吸气流速的波形,方波或递减波.中图为自主呼吸的正弦波. 吸气、呼气峰流速比机械通气的正弦波均小得多.右侧图若是压力支持流速波, 形态是递减波, 但吸气流速可未递减至0,而突然下降至0, 这是由于在吸气过程中吸气流速递减至呼气灵敏度(Esens)的阈值, 使吸气切换为呼气所致, 压力支持(PS) 只能在自主呼吸基础上才有作用. 这三种呼吸类型的呼气流速形态相似, 差别仅是呼气流速大小和持续时间长短不一.2.1.3.2 判断指令通气在吸气过程中有无自主呼吸(Fig.5)Fig.5 指令通气过程中有自主呼吸图5中A为指令通气吸气流速波, B、C为在指令吸气过程中在吸气流速波出现切迹,提示有自主呼吸.人机不同步, 在吸气流速前有微小呼气流速且在指令吸气近结束时又出现切迹, (自主呼吸)使呼气流速减少.2.1.3.2评估吸气时间(Fig.6)Fig.6 评估吸气时间图6是VCV采用递减波的吸气时间:A:是吸气末流速巳降至0说明吸气时间合适且稍长, 在VCV中设置了”摒气时间”.( 注意在PCV无吸气后摒气时间).B:的吸气末流速突然降至0说明吸气时间不足或是由于自主呼吸的呼气灵敏度(Esens)巳达标(下述), 切换为呼气. 只有相应增加吸气时间才能不增加吸气压力情况下使潮气量增加.2.1.3.4从吸气流速检查有泄漏(Fig.7)Fig.7 呼吸回路有泄漏当呼吸回路存在较大泄漏,(如气管插管气囊泄漏,NIV面罩漏气,回路连接有泄漏)而流量触发值又小于泄漏速度,使吸气流速曲线基线(即0升/分)向上移位(即图中浅绿色部分)为实际泄漏速度, 使下一次吸气间隔期延长, 此时宜适当加大流量触发值以补偿泄漏量,在CMV或NIV中,因回路连接, 面罩或插管气囊漏气可見及.2.1.3.5 根据吸气流速调节呼气灵敏度(Esens)(Fig.8)Fig.8 根据吸气峰流速调节呼气灵敏度左图为自主呼吸时, 当吸气流速降至原峰流速10→25%或实际吸气流速降至10升/分时, 呼气阀门打开呼吸机切换为呼气. 此时的吸气流速即为呼气灵敏度(即Esens).现代的呼吸机呼气灵敏度可供用户调节(Fig.8右侧). 右侧图A因回路存在泄漏或预设的Esens过低, 以致呼吸机持续送气, 使吸气时间过长. B适当地将Esens调高及时切换为呼气, 但过高的Esens使切换呼气过早, 无法满足吸气的需要. 故在PSV中Esens需和压力上升时间一起来调节, 根据F-T,和P-T波形来调节更理想.2.1.3.6 Esens的作用(Fig.9)Fig.9 Esens的作用图9为自主呼吸+PS, 原PS设置15 cmH2O, Esens为10%. 中图因呼吸频率过快、压力上升时间太短, 而Esens设置太低, 吸气峰流速过高以致PS过冲超过目标压,呼吸机持续送气,T I延长,人机易对抗. 经将Esens调高至30%, 减少T I,解决了压力过冲, 此Esens符合病人实际情况.2.2 呼气流速波形和临床意义呼气流速波形其形态基本是相似的,其差别在呼气波形的振幅和呼气流速持续时间时的长短, 它取决于肺顺应性,气道阻力(由病变情况而定)和病人是主动或被动地呼气.(见Fig.10)1:代表呼气开始.2:为呼气峰流速:正压呼气峰流速比自主呼吸的稍大一点.3:代表呼气的结束时间(即流速回复到0),4:即1 – 3的呼气时间5:包含有效呼气时间4, 至下一次吸气流速的开始即为整个呼气时间,结合吸气时间可算出I:E.TCT:代表一个呼吸周期 = 吸气时间+呼气时间2.2.1 初步判断支气管情况和主动或被动呼气(Fig.11)图11左侧图虚线反映气道阻力正常, 呼气峰流速大,呼气时间稍短, 实线反映呼气阻力增加, 呼气峰流速稍小,呼气时延长.右侧图虚线反映是病人的自然被动呼气, 而实线反映了是患者主动用力呼气, 单纯从本图较难判断它们之间差别和性质. 尚需结合压力-时间曲线一起判断即可了解其性质.2.2.2 判断有无内源性呼气末正压(Auto-PEEP/PEEPi)的存在(Fig.12)Fig.12 为三种不同的Auto-PEEP呼气流速波形图12吸气流速选用方波,呼气流速波形在下一个吸气相开始之前呼气流速突然回到0, 这是由于小气道在呼气时过早地关闭, 以致吸入的潮气量未完全呼出,使部分气体阻滞在肺泡内产生正压而引起Auto-PEEP( PEEPi). 注意图中的A,B和C, 其突然降至0时呼气流速高低不一, B最高,依次为A, C. 实测Auto-PEEP压力大小也与波形相符合.Auto-PEEP在新生儿, 幼婴儿和45岁以上正常人平卧位时为3.0 cmH2O. 呼气时间设置不适当, 反比通气, 肺部疾病(COPD)或肥胖者均可引起PEEPi.临床上医源性PEEP= 所测PEEPi × 0.8. 如此即打开过早关闭的小气道而又不增加肺容积.2.2.3 评估支气管扩张剂的疗效(Fig.13)Fig.13 呼气流速波形对支气扩大剂疗效评估图13中支气管扩张剂治疗前后在呼气流速波上的变化, A: 呼出气的峰流速, B: 从峰流速逐渐降至0的时间. 图右侧治疗后呼气峰流速A增加, B有效呼出时间缩短, 说明用药后支气管情况改善. 另尚可监测Auto-PEEP有无改善作为佐证.3.压力-时间曲线3.1 VCV的压力-时间曲线(P-T curve)(Fig.14)呼吸周期由吸气相和呼气相所组成. 在VCV中吸气相尚有无流速期是无气体进入肺内(即吸气后摒气期-吸气后平台), PCV的吸气相是始终为有流速期(无吸气后摒气). 在呼气时均有呼气流速. 在压力-时间曲线上吸气相和呼气相的基线压力为0或0以上(即PEEP).压力-时间曲线反映了气道压力(Paw)的逐步变化(Fig.14), 纵轴为气道压力,单位是cmH2O (1 cmH2O=0.981 mbar), 横轴是时间以秒(sec)为单位, 基线压力为0 cmH2O. 横轴上正压, 横轴下为负压.Fig.14 VCV的压力-时间曲线示意图图14为VCV,流速恒定(方波)时气道压力-时间曲线, 气道压力等于肺泡压和所有气道阻力的总和, 并受呼吸机和肺的阻力及顺应性的影响. 当呼吸机阻力和顺应性恒定不变时, 压力-时间曲线却反映了肺部情况的变化.A至B点反映了吸气起始时所需克服通气机和呼吸系统的所有阻力,A至B的压力差(△P)等于气道粘性阻力和流速之乘积(△P=R×), 阻力越高或选择的流速越大, 则从A上升至B点的压力也越大,反之亦然.B点后呈直线状增加至C点为气道峰压(PIP),是气体流量打开肺泡时的压力, 在C点时通气机输送预设潮气量的气道峰压.A至C点的吸气时间(Ti)是有流速期, D至E点为吸气相内”吸气后摒气”为无流速期.与B至C点压力曲线的平行的斜率线(即A-D), 其∆P=VtxErs(肺弹性阻力), Ers=1/C即静态顺应性的倒数, Ers=V T/Cstat).C点后压力快速下降至D点, 其下降速度与从A上升至B点速度相等. C至D点的压力差主要是由气管插管的内径所决定, 内径越小C-D压差越大.D至E点即平台压是肺泡扩张进行气体交换时的压力, 取决于顺应性和潮气量的大小. D-E的压力若轻微下降可能是吸入气体在不同时间常数的肺泡区再分佈过程, 或整个系统(指通气机和呼吸系统)有泄漏. 通过静态平台压测定, 即可计算出气道阻力(R)和顺应性(C), PCV时只能计算顺应性而无阻力计算.E点开始是呼气开始, 依靠胸廓、肺弹性回缩力使肺内气体排出体外(被动呼气), 呼气结束气道压力回复到基线压力的水平(0或PEEP). PEEP是呼气结束维持肺泡开放避免萎陷的压力.3.1.1平均气道压(mean Paw 或Pmean)( Fig.15)Fig.15 平均气道压平均气道压(MAP)在正压通气时与肺泡充盈效果和心脏灌注效果相关(即气体交换),在一定的时间间隔内计算N个压力曲线下的区域面积而得, 直接受吸气时间影响. 气道峰压, PEEP, 吸/呼比和肺含水量均影响它的升降. 图中A-B为吸气时间, B-C为呼气时间, PIP=吸气峰压,呼吸基线=0或PEEP. 一般平均气道压=10-15cmH2O, 不大于30cmH2O.3.1.2 在VCV中根据压力曲线调节峰流速(即调整吸/呼比) (Fig.16)VCV通气时, 调节吸气峰流速即调正吸气时间(Ti)或I/E比. 图16中A处因吸气流速设置太低, 吸气时间稍长, 故吸气峰压也稍低. 在B处设置的吸气流速较大, 吸气时间也短, 以致压力也稍高, 故在VCV时调节峰流速既要考虑Ti,I/E比和Vt, 也要考虑压力上限. 结合流速,压力曲线调节峰流速即可达到预置的目的.3.2 PCV的压力-时间曲线(Fig.17)Fig.17 PCV的压力-时间曲线虚线为VCV, 实线为PCV的压力曲线. 与VCV压力-时间曲线不同, PCV的气道压力在吸气开始时从基线压力(0或PEEP) 增至预设水平呈平台样並保持恒定, 是受预设压力上升时间控制. PCV的气体流量在预设吸气时间内均呈递减形. 在呼气相, 压力下降和VCV一样回复至基线压力水平, 本图提示了在相同频率、吸气时间、和潮气量情况下PCV的平台样压力比VCV吸气末平台压稍低. 呼吸回路有泄漏时气道压将无法达到预置水平.3.2.1 压力上升时间(压力上升斜率或梯度)(Fig.18)以压力为目标的通气(如PCV, PSV), 压力上升时间是在吸气时间内使预设的气道压力达到目标压力所需的时间, 事实上是呼吸机通过调节吸气流速的大小, 使达到预设压力的时间缩短或延长.Fig.18 PCV和PSV压力上升时间与吸气流速的关系图18是PCV或PSV(ASB)压力上升时间在压力,流速曲线上的表现. a,b,c分别代表三种不同的压力上升时间, 快慢不一. 调节上升时间即是调节呼吸机吸气流速的增加或减少, a,b,c流速高低不一, 导致压力上升时间快慢也不一. 吸气流速越大, 压力达标时间越短(上图),相应的潮气量亦增加. 反之亦然.流速图a有短小的呼气流速波是由于达到目标压有压力过冲, 主动呼气阀释放压力过冲所致, 压力上升时间的名称和所用单位各厂设置不一.如Evita 设定的是时间0.05-2.0s(4), PB-840是流速加速%FAP50-100%, 而Servo-i为占吸气时间的%.3.3 临床意义3.3.1 评估吸气触发阈和吸气作功大小(Fig.19)Fig.19 评估吸气作功大小图19为CPAP模式, 根据吸气负压高低和吸气相内负压触发面积(PTP=压力时间乘积), 可初步對患者吸气用力是否达到预置触发阈和作功大小作定性判断. 负压幅度越大,引起触发时间越长,PTP越大,病人吸气作功越大. 图中a. 吸气负压小, 吸气时间短, 吸气相面积小, 吸气作功也小. b. c. 吸气负压大, 吸气时间长, 吸气相面积大, 吸气作功也大.是否达到触发阈在压力曲线上,可見及触发是否引起吸气同步.3.3.2 评估平台压(Fig.20)Fig.20 评估平台压在PCV或PSV时, 若压力曲线显示无平台样压力, 如图20 A所示, PCV的吸气时间巳消逝, 但压力曲线始终未出现平台样压力. 应先排除压力上升时间是否设置太长, 呼吸回路有无漏气. 如为VCV时,设置的吸气流速是否符合病人需要或未设置吸气后摒气(需同时检查流速曲线和呼出潮气量是否达标以查明原因). 此外有的呼吸机因吸气流速不稳定, 也会出现这种情况3.3.3 呼吸机持续气流对呼吸作功的影响 (Fig.21)Fig.21 持续气流对呼吸作功的影响图21中, 呼吸机提供的持续气流增加时, Paw在自主呼吸中基线压力下是降低的, 同时呼气压力增加(因呼气时持续气流使阻力增加). 正确使用持续流速使吸气作功最小, 而在呼气压力并无过份增加, 在本病例中,当持续气流为10-20 L/min时, 在吸气作功最小, 呼气压力稍有增加.但持续气流增至30 L/min则呼气作功明显增加. 本图是患者自主呼吸(CPAP=5cmH2O), 流速波形为正弦波, 图中的病人呼吸流速和潮气量均无变化.3.3.4 识别通气模式通过压力-时间曲线可识别通气模式, 如CMV/AMV, SIMV, SPONT(CPAP), BIPAP等.3.3.4.1自主呼吸(SPONT/CPAP)的吸气用力和压力支持通气(PSV/ASB) (Fig.22)Fig.22 自主呼吸和压力支持通气的压力-时间曲线图22均为自主呼吸使用了PEEP, 在A处曲线在基线处向下折返代表吸气, 而B处曲线向上折返代表呼气, 此即是自主呼吸, 若基线压力大于0的自主呼吸称之为CPAP.右侧图吸气开始时有向下折返波以后压力上升, 第一个为PCV-AMV, 第二个为自主呼吸+PSV, PS一般无平台样波形出现(除非呼吸频率较慢且压力上升较快), 注意压力支持通气是必需在患者自主呼吸基础上才可有压力支持, 而自主呼吸的吸气时间并非恒定不变, 因此根据吸气时间和肺部情况同时需调节压力上升时间和呼气灵敏度.3.3.4.2 控制机械通气(CMV)和辅助机械通气(AMV)的压力-时间曲线, Fig.23Fig.23 CMV(左侧)和AMV(右侧)的压力-时间曲线图中基线压力未回复到0, 是由于使用了PEEP. 且患者触发呼吸机是使用了压力触发, 左侧图在基线压力均无向下折返小波(A), 呼吸机完全控制患者呼吸, 为CMV模式.右侧在吸气开始均有向下折返的压力小波, 这是患者吸气努力达到触发阈使呼吸机进行了一次辅助通气, 为AMV模式. 若使用了流速触发, 则不论是CMV或AMV, 在基线压力可能无向下折返小波, 这需视设置的流量触发值而定.3.3.4.3 同步间歇指令通气(SIMV) Fig.24.Fig.24 SIMV的压力波形示意图SIMV在一个呼吸周期有强制通气期和自主呼吸期. 触发窗有在自主呼吸末端(呼吸周期末端), 也有触发窗位于强制通气起始端(呼吸周期起始端).若病人的呼吸努力在触发窗达到触发阈, 呼吸机即同步强制通气. 在隨后的自主呼吸的吸气用力即使达到触发阈也仅给于PS(需预设).若在触发窗无同步触发且强制呼吸频率的周期巳逝过, 则在下一个呼吸周期自动给于一次强制通气. 因触发窗缩短了有效的SIMV时间, 即图中所示∆T, 由此可避免SIMV的频率增加. 图24的触发窗是在呼吸周期末端!触发窗在强制通气期或在自主呼吸期末, 各厂设计不一, 触发窗时限也不一. 图24a是触发窗在强制通气期(即呼吸周期起始端)Fig.24a 同步间歇指令通气(SIMV)图24a中方框部分是SIMV的触发窗位于呼吸周期的起始段强制通气期, 在触发窗期间内自主呼吸达到触发阈, 呼吸机即同步输送一次指令(强制)通气(即设置的潮气量或吸气峰压), 若无自主呼吸或自主呼吸较弱不能触发时, 在自主呼吸期结束时(即一个呼吸周期结束)呼吸机自动给一次指令通气. 此后在自主呼吸期的剩余时间内允许患者自主呼吸, 即使自主呼吸力达到触发阈,呼吸机也不给指令通气, 但可给予一次PS(需预设). 图中笫二、五个方框说明触发窗期巳消逝, 呼吸机给于一次强制通气. 第一、三、四、六均为在触发窗期内自主呼吸力达到触发阈, 呼吸机给予一次同步指令通气.3.3.4.4 双水平正压通气(BIPAP) Fig.25Fig.25 BIPAP的压力-时间曲线BIPAP属于PCV所衍生的模式, 即在两个不同压力水平上患者进行自主呼吸見图25上图. 高压(P high)相当于VCV中的平台压, 低压(P low)相当于PEEP, T high相当于呼吸机的吸气时间(Ti), T low相当于呼吸机的呼气时间(Te), 呼吸机的频率=60/T high+T low.下图左侧起始是PCV吸气峰压呈平台状无自主呼吸. 隨后的高压或低压水平上均有自主呼吸+压力支持. P H和P L的PS最大值不大于P high +2 cmH2O.3.3.4.5 BIPAP和VCV在压力-时间曲线上差别Fig.26VCV可选用不同流速波, 在压力曲线上有峰压, 而BIPAP采用递减波流速,无峰压只有平台样压力波, 且压力上升呈直线状(其差别见图26). BIPAP的高, 低压力等于VCV的平台压和PEEP. BIPAP的高低压的差数大小即反映了潮气量的大小.Fig.26 VCV 与BIPAP在压力曲线的差别和关系3.3.4.6 BIPAP衍生的其他形式BIPAP(Fig.27)通过调节BIPAP四个参数如P high, P low, T high, T low可衍生出多种形式BIPAP:Fig.27 BIPAP所衍生的四种模式a. P high>P low且T high<T low, 即是CMV/AMV-BIPAP(也称IPPV-BIPAP)b. P high>P low, P high上无自主呼吸, 即IMV-BIPAPc.为真正的BIPAP:P high>P low, 且T high<T low, P high和P low均有自主呼吸d. P high=P low时即为CPAP3.3.4.7 气道压力释放通气(APRV)的通气波形(Fig.28)APRV事实上也属于PCV中的BIPAP, 主要是当T high<T low或T low小于1.0 –0.5秒即是IRV-BIPAP或APRV见Fig.28. 常用于ARDS主要目的除在P high期提高PO2外, 通过定时的气道压力下降以便排出CO2, 使用时应密切注意气压伤.。

吸气努力的波形

吸气努力的波形

吸气努力的波形吸气努力的波形是指呼吸机在监测呼吸时,通过传感器记录的吸气努力程度的波形。

这个波形可以反映呼吸机的吸气努力程度,帮助医生判断患者的呼吸状况和病情变化。

在吸气努力的波形中,通常可以看到一个上升的波形,表示患者正在努力吸气。

这个波形的幅度和速度可以反映患者的吸气努力程度和呼吸机的性能。

如果患者的吸气努力程度较高,那么波形会更加明显和陡峭。

需要注意的是,吸气努力的波形只是一种辅助诊断手段,不能完全代替其他呼吸监测指标。

医生需要根据患者的具体情况和其他监测指标综合判断,制定合适的治疗方案。

吸气努力的波形可以提供有关患者吸气努力程度的重要信息,这对于呼吸机的调整和患者的治疗非常重要。

首先,吸气努力的波形可以反映患者的呼吸能力。

通过观察波形的形状和幅度,医生可以了解患者的呼吸肌力量、肺功能和呼吸道的通畅程度。

这些信息有助于医生判断患者的病情和制定合适的治疗方案。

其次,吸气努力的波形还可以帮助医生评估呼吸机的性能。

如果呼吸机的性能不佳,患者需要花费更多的努力来吸气,这会在波形上表现为波形的幅度更大、上升速度更快。

因此,通过观察吸气努力的波形,医生可以及时发现并调整呼吸机的参数,提高患者的舒适度和治疗效果。

此外,吸气努力的波形还可以用于呼吸机的监测和调整。

当呼吸机的参数设置不当或出现故障时,患者的吸气努力程度可能会发生变化。

通过观察吸气努力的波形,医生可以及时发现并解决问题,确保呼吸机的正常运行和患者的安全。

总之,吸气努力的波形是一种重要的呼吸监测指标,可以帮助医生了解患者的呼吸状况和病情变化,评估呼吸机的性能和调整参数,确保患者的安全和治疗效果。

呼吸机波形分析及临床应用

呼吸机波形分析及临床应用
呼吸机波形分析及临 床应用
目录
• 呼吸机波形基础 • 常见呼吸机波形分析 • 呼吸机波形与临床应用 • 呼吸机波形分析的局限性 • 未来展望与研究方向
01
呼吸机波形基础
呼吸波形的形成与分类
呼吸波形是在呼吸机监测过程中,通过传感器将呼吸运动转 化为电信号,再经过处理形成的图形。根据呼吸运动的特点 ,波形可以分为压力型和流量型两类。
波形受多种因素影响
呼吸机波形受到多种因素的影响, 如患者病情、呼吸机设置、管道
泄漏等。
这些因素可能导致波形出现异常 或波动,干扰医生对病情的判断。
在分析波形时,医生需要综合考 虑各种因素,排除干扰因素对波
形的影响。
缺乏统一的解读标准
目前尚缺乏统一的呼吸机波形解 读标准,导致医生在解读波形时
缺乏依据。
流量波形分析
流量波形分析是呼吸机波形分析中的 重要环节,主要用来评估患者的通气 效果和呼吸机的性能。
流量波形分析包括峰值流量、平均流 量、流量波动等指标,这些指标可以 反映患者的通气需求和呼吸机的性能。
时间波形分析
时间波形分析是呼吸机波形分析中的重要环节,主要用来评估患者的通气效果和呼吸机的性能。
呼气峰压波形分析
01
呼气峰压是指呼吸机在呼气相产 生的最高压力,通常用来帮助患 者呼气。
02
呼气峰压波形分析包括峰值压力 、压力下降时间等指标,这些指 标可以反映患者的呼气状态和呼 吸机的性能。
平均压波形分析
平均压是指呼吸机在整个呼吸周期中产生的平均压力,通常用来评估患者的通气 效果和舒适度。
平均压波形分析包括平均压力、压力波动等指标,这些指标可以反映患者的通气 效果和呼吸机的性能。
02
常见呼吸机波形分析

、呼吸机波形--(1)

、呼吸机波形--(1)

、呼吸机波形--(1)呼吸机波形是指在呼吸机治疗时,显示在呼吸机的显示屏上的呼吸波形图像。

呼吸机波形的形态和变化能够反映病人的呼吸情况,对临床医生进行肺机械通气治疗监测至关重要。

以下是呼吸机波形的相关内容。

一、呼气末正压波形呼气末正压(PEEP)是指在呼气结束时,气道压力保持正值,为肺泡提供持续的正压,有效维持肺泡的开放性,并防止肺塌陷。

呼气末正压波形是指呼吸机在PEEP状态下所显示的波形图像。

呼气末正压波形为一个平滑的水平基线,波形的跳动越小,说明呼吸机的雾化效果越好,PEEP的设置越合适。

二、呼吸机压力波形呼吸机压力波形是指呼吸机将气体注入病人气道内时的压力波形,包括吸气压力波形和呼气压力波形。

呼吸机压力波形的高度和宽度也反映了肺的通气情况。

低的呼吸机压力表示肺容量不足,高的值表示肺活量过大。

优秀的肺机械通气治疗需要医生对呼吸机压力波形的变化有敏锐的感知和正确的处理。

三、呼吸机流量波形呼吸机流量波形是指呼吸机向病人提供气体时的气体流速图像,流速的变化应该与时间成正比例关系。

流量波形的陡峭表示气体流速大,缓慢表示气体流速小。

如果气体流速变化太小,可能会导致患者呼吸时间不足,通气量不足。

四、呼吸机容积波形呼吸机容积波形是指呼吸机向病人提供气体时的每次吸入气体的容积。

患者通气次数高,但吸气时间短,可以增加容积。

呼吸机容积波形的峰值应该在一定范围内,否则会对病人造成一定的损害。

五、呼吸机频率波形呼吸机频率波形是指呼吸机向病人提供气体时,病人每分钟通气的次数。

呼吸机频率波形的变化和呼吸机容积波形同步显示,这种显示方式能够更好地反映患者的通气情况。

以上是呼吸机波形的相关内容,呼吸机波形是临床医生进行肺机械通气治疗监测时的重要依据,同时对于肺机械通气治疗过程的安全和有效起到了重要作用。

呼吸机呼吸波形曲线的意义

呼吸机呼吸波形曲线的意义

估算平台压力
• 估算平台压力
A
在采用压力控制通气或压力支持通气时,若无法达到平台压 (A),表明有漏气或流速不够。
评估吸气触发所做功
• 低于基础压力的下降值(A)及下降所延续 的时间显示病人触发呼吸机时吸气能力的 大小。
A
评价整个呼吸时相
A
B
C D
A-B是吸气时间,B-C是呼气时间。下一个吸气相(D)开始前 压力仍没有恢复到基线压力,说明该呼气时间可能不足
A. 自主呼吸;B. 指令通气
根据P-V环的斜率可了解肺顺应性
P-V环从吸气起点到吸气肢终点(即呼气开始)之间连接线即 斜率, 右侧图向横轴偏移 说明顺应性下降. 作为对照左侧图 钭率线偏向纵轴, 顺应性增加.
流速-容积曲线 ( F-V curve )
方波和递减波的流速-容积曲线(F-V曲线)
波形图
• 波形图:呼吸机选择测定的各参数值组合的图形 表述。通过曲线,可以观察病人呼吸能力的变化 趋势。 • 有效的机械通气支持治疗是通气过程中的压力、 流速和容积相互的作用,从而达到以下目的:
(1) 能维持动脉血气/血pH的基本要求(即PaCO2和 pH正常, PaO2达到基本期望值); (2) 无气压伤、容积伤或肺泡伤;
(3)患者呼吸不同步情况减低到最少,减少镇静剂、 肌松弛剂的应用;
区分呼吸类型
• 压力支持通气(PSV)
压力上升到平台状态,显示不同吸气时间的吸气波形即压力支持通气 (即有平台波出现的吸气相)
区分呼吸类型
• 压力控制通气(PCV)
PLATEAU
压力上升到平台,且吸气时间固定的呼吸为压力控制通气曲线
调节峰流速
A B
在定容通气时,压力上升的速度(曲线斜率)受峰流速影响, A位置压力上升的“滞后”,说明设定流速不足,而B位置压 力的迅速上升同样也说明预设流速过高
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

呼吸功能监测和呼吸波形分析上海第二医科大学附属仁济医院张小先通气量监测(一)潮气量和通气量正常情况下,潮气量(V T)和每分钟通气量(V E)因性别、年龄和体表面积不同而有差异,男性V T约为7.8ml/kg,女性为6.6ml/kg,V E为5~7L/min。

呼吸抑制(如麻醉、镇痛药、肌松药等)和呼吸衰竭时V T减少,手术刺激和PaCO2升高时,V T增加。

如潮气量减少,频率相应增加(V E=V T×f),若超过25~30bpm,则提示呼吸机械运动已不能满足机体需要,并且可导致呼吸肌疲劳。

机械通气时,成人V T需要8~10ml/kg,小儿为10~12ml/kg,可根据PaCO2或呼气末CO2分压(P ET CO2)进行调节,V T过大时,使气道压力升高,影响循环功能。

V E>10L/min,不能撤离呼吸机。

(二)死腔气和潮气量之比正常成人解剖死腔约150ml,占潮气量的1/3。

肺弹性组织减少和肺容量增加,支气管扩张时,解剖死腔增加。

肺内通气/血流(V/Q)比率增大,则形成肺泡死腔。

例如在肺动脉压下降,肺梗塞,休克和心力衰竭时。

此外,机械通气时的V T过大,气道压力过高也影响肺内血流灌注。

面罩、气管导管、麻醉机、呼吸机的接头和回路等均可使机械死腔增加。

死腔气量/潮气量比率(V D/V T)反映通气功能,正常值为0.3,计算方法根据下列公式:V D/V T=(PaCO2-P E CO2)/PaCO2或V D/V T=(P ET CO2-P E CO2)/P ET CO2(三)肺活量是在用最大力量吸气后,所能呼出的最大气量。

约占肺总量的3/4,和年龄呈反比,男性大于女性,反映呼吸肌的收缩强度和储备力量。

以实际值/预期值的比例表示肺活量的变化,如≥80%则表示正常。

肺活量为30~70ml/kg,若减少至30ml/kg以下,清除呼吸道分泌物的功能将会受到损害;减少至10ml/kg时,将导致PaCO2持续升高,需要用机械通气辅助呼吸。

呼吸力学监测(一)胸肺顺应性由胸廓和肺组织弹性形成,是表示胸廓和肺扩张程度的一个指标,反映潮气量和吸气压力的关系(△V/△P)。

吸气时气道压力大部分用于克服胸肺组织的弹性阻力,使肺膨胀,肺容量增加。

小部分用于克服气道的非弹性阻力,将气体送入肺内。

测定肺顺应性需要计算经肺压(transpulmonary pressure,简称P TP)的变化。

吸气结束和呼气结束时(无气体流动)的经肺压之差,除潮气量所得值即为肺顺应性,其计算公式如下:Cr=Vr/△Cr。

使用具有吸气屏气性能的麻醉机或呼吸机,吸气期的气道压力出现吸气平台。

在屏气时,气道内没有气体流动,不产生阻力,平台压力完全用于克服肺弹性阻力,所以平台压力除潮气量所得值即为胸肺顺应性,其计算公式如下:Cr=Vr/平台压力。

监测胸肺顺应性的意义:(1)监测病情变化。

(2)判断肺疾患的严重性。

(3)观察治疗效果。

(4)判断是否可以停用呼吸机:顺应性<25ml/ cmH2O时,不能停机。

(二)呼吸道阻力呼吸道阻力由气体在呼吸道内流动时的摩擦和组织粘性形成,反映压力与通气流速的关系即(P1-P2/V)。

其正常值为每秒1~3cmH2O/L,呼气时阻力为每秒2~5cmH2O/L。

气道内压力出现吸气平台时,可以根据气道压力和平台压力之差计算呼吸道阻力。

其公式如下:气道阻力=气道压力-平台压力/V(流速),气道阻力=P A×60×吸气时间%/V E/100。

监测气道阻力的意义:(1)了解在各种病理情况下,特别是阻塞性肺疾患时,气道功能的变化。

(2)估计人工气道、加热湿化器和细菌滤网等对气道阻力的影响。

(3)观察支气管扩张药的疗效。

(4)帮助选择机械通气方式:如气道阻力增加明显,使气道压力上升过高时,大于2.5~3.0kPa(25~30 cmH2O),应选用压力控制(PCV)、压力支持(PSV)或双相压力通气(BIPAP)的通气方式,以降低气道压及改善肺内气体分布。

(5)判断病人是否可以停用呼吸机。

(三)气道压力气道内压力由潮气量(V T)、呼吸道阻力(受气道导管内径大小影响)和吸入气流速决定。

一般用压力表显示,也可用记录仪描记气道压力的变化图形。

机械通气时,吸气时压力为正压,成人约1.2~1.5kPa(12~15cmH2O),儿童约1~1.2kPa(10~12 cmH2O),呼气时压力迅速下降至0。

平均气道压过高时影响循环功能。

增大潮气量,加快呼吸频率和吸入气流速,以及使用PEEP时均使平均气道压升高。

为防止气道压力突然上升过高,现代麻醉机和呼吸器都具有限压装置。

监测气道压力变化可以及时了解V T和呼吸道阻力的变化。

V T和吸入气流速维持稳定不变,气道压力直接反映呼吸道阻力和胸肺顺应性。

如气道压力升高,则说明有呼吸道梗阻,顺应性下降以及肌张力增加等。

如气道压力降低,则说明管道漏气。

另一方面,如气道阻力和顺应性无变化,则气道压力下降说明潮气量减少。

(四)呼吸中枢驱动力(P0.1)是测定膈肌发生收缩时所需要的神经兴奋强度。

P0.1的改变与膈神经肌电图呈线性关系。

反映呼吸中枢兴奋性和呼吸驱动力。

P0.1已成为评估呼吸中枢功能的常用方法,并且也是决定撤离呼吸机的重要指标。

其正常值为0.2~0.4kPa(2~4cmH2O)。

小于0.6kPa(6cmH2O)方可停用呼吸器。

P0.1大于0.6kPa(6cmH2O)不能撤机。

其原因可能为:①当时呼吸肌负荷过重,呼吸中枢代偿性功能增强;②呼吸功能未完全恢复,收缩效率低,产生一定的收缩力需要更大的驱动力。

P0.1过高者用辅助呼吸时,病人触发呼吸机送气时增加呼吸作功。

它是决定病人能量消耗的一个主要因素。

此外也可能提示心肺功能有异常。

P0.1过低提示呼吸驱动减退。

波形监测(一)压力-容量环压力-容量环(pressure-volume loop)反映压力和容量之间的动态关系。

不同的通气方式其压力-容量环的形态也不相同。

如图1-A为控制呼吸的压力-容量环,其中下面的一段曲线代表吸气(a),上面的一段曲线代表呼气(b),图形在纵轴的右侧,描绘的走向是逆时钟方向移动。

自主呼吸时,吸气曲线(a)和吸气量均在纵轴左侧,并且是顺时钟方向移动(图1-B)。

辅助呼吸时,吸气开始,吸气波形曲线首先出现于纵轴左侧(病人自己吸气形成),随即转向右侧,并且是逆时钟方向转动(图1-C)。

压力-容量环的临床用于以下个几方面。

1、估计胸肺顺应性压力-容量环纵轴的移动代表了胸顺应性的变化。

如向左上方向移动,说明顺应性增加,如向右下移动则为顺应性减少。

如果吸气段曲线趋于平坦,就说明肺已过度膨胀。

此时虽然吸气压力继续上升,但潮气量并不再增加。

如果呼气段曲线呈球形,并且其纵轴向右下移动,则说明呼吸道阻力增加。

2、计算吸气面积和估计病人触发机器送气所做的功位于纵轴左侧的压力-容量环内的面积为吸气面积,反映病人触发机械通气所需做的功,不包括气管导管,病人气道阻力和顺应性的影响。

流量触发控制呼吸时的压力-容量环中的吸气面积明显减少,说明流量触发可以明显减少病人的呼吸作功。

3、指导调节PSV时的压力水平图2为PSV时的压力-容量环。

其中A为吸气的面积,代表病人吸气触发所做的功。

纵轴右面的斜线区代表呼吸机所做的功。

增加压力和用流量触发都可以减少病人呼吸做功。

4、发现呼吸异常情况气管插管后,如气道压力显著高于正常,而潮气量并未增加,则提示气管导管已进入一侧支气管内。

于纠正后,气道压力即恢复正常(图3-A)。

如果气管导管有曲折,气流受阻时,于压力-容量环上可见压力急剧上升,而潮气量减少(图3-B)。

5、监测双腔导管在气管内的位置双腔管移位时,其压力-容量环也立即发生变化(图4)。

其中上图为双腔管位置正确的压力-容量环。

①为双肺通气时;②为单肺通气时,其气道压力稍升高,而潮气量无变化。

下图为双腔管位置不正确时的压力-容量环。

①为双肺通气时;②为单肺通气时,其潮气量无变化,而气道压力显著升高。

(二)流量-容量环(阻力环)流量-容量环(flow-volume loop)显示呼吸时流量和容量的动态关系。

在肺疾患者,流量-容量环发生异常(图5)。

(三)阻力环监测临床用于以下几个方面:1、判断支气管扩张药的治疗效果呼气流量波形变化可反映气道阻力变化,从而判断用药后支气管可以扩张的程度,以及确切了解支气管扩张药的治疗效果。

如图6所示,左侧为对照环,中间和右侧为用药后的变化。

中间图中的呼气流量(A)明显减慢,且其后半部呈扇贝壳状(B),说明疗效不佳。

右侧图中呼气流量明显增加(A),并其后半部下降较平坦,说明疗效明显。

2、监测呼吸道回路有否漏气若呼吸道回路有漏气,则流量-容量环不能闭合,呈开放状,或面积缩小(图7)3、监测双腔导管在气管内的位置和内源性PEEP 双腔导管在气管内的位置移位,阻力环立即发生变化,呼气时流速减慢和阻力增加(图8)。

如果单肺通气时,气流阻力过大,流速过慢,致使呼气不充分,可发生内源性PEEP,阻力环上表现为持续的呼气气流(图9)。

此外,手术操作也可影响阻力环,使图形发生异常,应注意鉴别。

4、用于鉴别诊断急性呼吸困难病人,监测阻力环可协助诊断其致病原因。

因呼吸道梗阻引起者其阻力环具有特征性的变化。

(1)非固定性胸腔内呼吸道梗阻阻力环的吸气流速波形无变化。

当呼气时,由于胸腔正压压迫气道,使呼气流速被截断,其呼气高峰流速、中期流速、以及用力肺活量均明显下降,呈现独特的平坦的呼气流速波形。

(2)非固定性胸腔外上呼吸道梗阻在吸气时,由于在梗阻部位以下的气管腔内的明显负压,影响了阻力环的吸气流速,表现为缓慢而稳定波形,其吸气流速,高峰流速,第1秒的用力吸气量均明显下降,或被截断,而其呼气流速波形可以正常。

(3)固定性上呼吸道梗阻不论其梗阻部位是在胸腔内或外,其阻力环的波形变化均相似。

呼气高峰流速中度下降,呼气和吸气的流速波形均呈平坦。

呼吸功监测吸气时影响肺膨胀的两个主要因素为胸肺弹性阻力(胸肺顺应性)和非弹性阻力(气流阻力和组织粘性)。

呼吸肌收缩所产生的力,由变化的压力反映,用于克服上述两种阻力,使肺泡容量增加。

呼吸功(WOB)即为变化的压力(P)和变化的容量(dv)的积分。

即WOB=∫Pdv。

压力容量环反映呼吸做功,由其面积就可以计算呼吸功。

正常情况下,自主呼吸时,压力-容量环的描绘方向为顺时针方向移动,呼气是被动的,不做功(图10)。

现在临床上计算呼吸功的方法是用百康(Bicore)监测装置(Riverside CA),首先测定病人的胸壁顺应性,然后再根据潮气量和食管压力变化,用Campbell Diagram软件计算呼吸功。

1、监测内容因呼吸功能减退需要给予机械通气支持时,病人通过呼吸机自主呼吸所做的功,包括两部分:(1)生理功生理功(physiologic work WOBp)包括病人自主呼吸时,为克服弹性阻力所做的弹性功和克服气流阻力所做的阻力功。
