空气压缩机维修人员初级培训教材

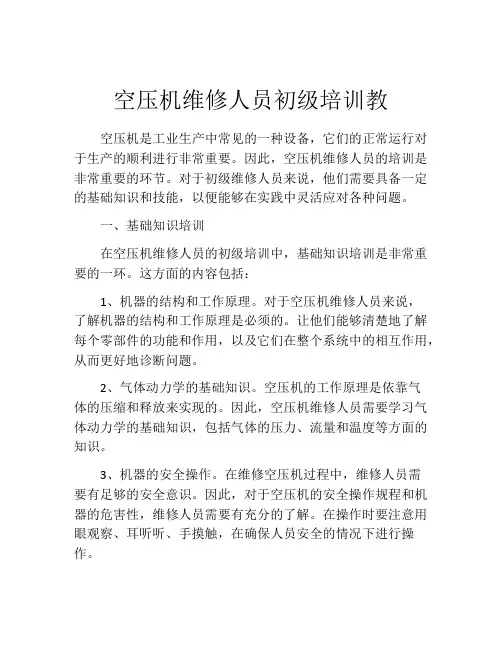

空压机维修人员初级培训教
空压机维修人员初级培训教空压机是工业生产中常见的一种设备，它们的正常运行对于生产的顺利进行非常重要。
因此，空压机维修人员的培训是非常重要的环节。
对于初级维修人员来说，他们需要具备一定的基础知识和技能，以便能够在实践中灵活应对各种问题。
一、基础知识培训在空压机维修人员的初级培训中，基础知识培训是非常重要的一环。
这方面的内容包括：1、机器的结构和工作原理。
对于空压机维修人员来说，了解机器的结构和工作原理是必须的。
让他们能够清楚地了解每个零部件的功能和作用，以及它们在整个系统中的相互作用，从而更好地诊断问题。
2、气体动力学的基础知识。
空压机的工作原理是依靠气体的压缩和释放来实现的。
因此，空压机维修人员需要学习气体动力学的基础知识，包括气体的压力、流量和温度等方面的知识。
3、机器的安全操作。
在维修空压机过程中，维修人员需要有足够的安全意识。
因此，对于空压机的安全操作规程和机器的危害性，维修人员需要有充分的了解。
在操作时要注意用眼观察、耳听听、手摸触，在确保人员安全的情况下进行操作。
二、常见故障处理培训在维护空压机正常运行中，维修人员需要掌握一些常见故障的处理方法。
这些故障包括但不限于：1、压力不稳定。
空压机的压力不稳定会导致一系列问题，比如调节压力无效、气路泄漏等。
因此，修理人员需要了解调节压力的原理，以及如何排除气路泄漏。
2、压缩机停机。
空压机停机时可能是由于超负荷、过热、电路故障等原因导致的。
维修人员需要对电路进行排查，检查设备的电源和供电电压是否正常，同时还需要查看设备检测系统以获取故障提示信息。
3、滤芯和滤网的清理和更换。
压缩机在正常运行过程中会产生很多灰尘和杂质，若清理不及时，会对设备的运行产生严重影响。
因此，维修人员需要定期对滤芯和滤网进行清理和更换，以确保空气压缩机的正常使用。
维修人员需要了解滤芯和滤网的种类、使用寿命和更换方法。
三、保养和维修培训在保养和维修培训方面，维修人员需要了解以下内容：1、设备维护。

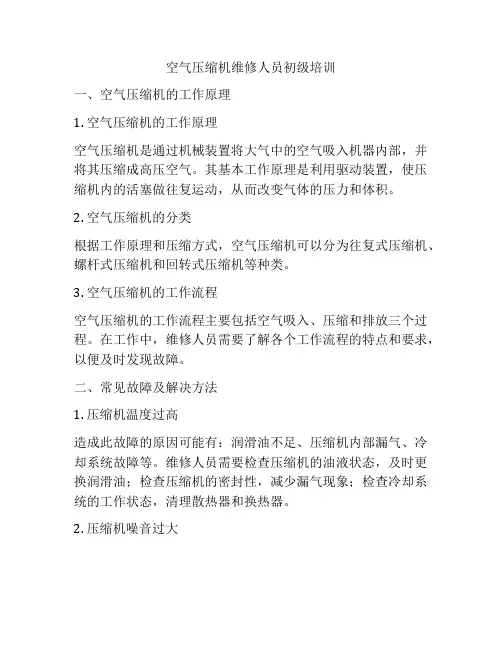

空气压缩机维修人员初级培训
空气压缩机维修人员初级培训一、空气压缩机的工作原理1. 空气压缩机的工作原理空气压缩机是通过机械装置将大气中的空气吸入机器内部，并将其压缩成高压空气。
其基本工作原理是利用驱动装置，使压缩机内的活塞做往复运动，从而改变气体的压力和体积。
2. 空气压缩机的分类根据工作原理和压缩方式，空气压缩机可以分为往复式压缩机、螺杆式压缩机和回转式压缩机等种类。
3. 空气压缩机的工作流程空气压缩机的工作流程主要包括空气吸入、压缩和排放三个过程。
在工作中，维修人员需要了解各个工作流程的特点和要求，以便及时发现故障。
二、常见故障及解决方法1. 压缩机温度过高造成此故障的原因可能有：润滑油不足、压缩机内部漏气、冷却系统故障等。
维修人员需要检查压缩机的油液状态，及时更换润滑油；检查压缩机的密封性，减少漏气现象；检查冷却系统的工作状态，清理散热器和换热器。
2. 压缩机噪音过大噪音过大可能是由于压缩机内的零部件磨损、螺杆配合间隙不合适等原因造成的。
维修人员需要对压缩机进行全面检查，更换磨损零部件，调整螺杆配合间隙。
3. 压缩机无法启动导致压缩机无法启动的原因可能有：电源故障、电机故障、控制系统故障等。
维修人员需要检查电源供电情况，检查电机的运转情况，检查控制系统的工作状态。
4. 压缩机排气温度过高可能的原因是：排气系统漏气、冷却系统故障等。
维修人员需要检查排气系统的密封性，修复漏气；检查冷却系统的工作状态。
5. 压缩机出现漏气造成此故障的原因可能有：密封件磨损、管道连接接头松动等。
维修人员需要及时更换磨损的密封件，重新紧固管道连接接头。
以上是空气压缩机维修人员初级培训的部分内容，希會对你有所帮助。
三、维修工具及安全操作1. 常用维修工具空气压缩机维修需要使用一些常见的工具，例如扳手、扳手套筒、电动扳手、扳手螺丝刀、气动工具等。
维修人员需要熟练掌握这些工具的使用方法，确保在维修过程中能够高效、安全地进行操作。
2. 安全操作规范在进行空气压缩机维修作业时，维修人员需要严格遵守相关的安全操作规范，确保维修过程中不会出现安全事故。

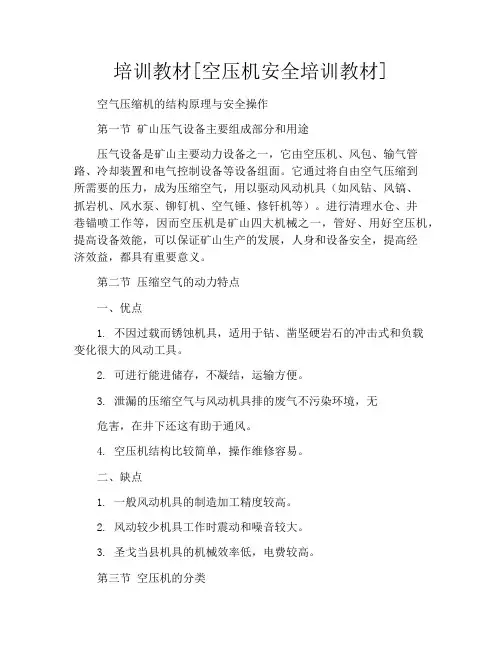

培训教材[空压机安全培训教材]
![培训教材[空压机安全培训教材]](https://img.taocdn.com/s3/m/e1d404f04b73f242326c5f84.png)
培训教材[空压机安全培训教材]空气压缩机的结构原理与安全操作第一节矿山压气设备主要组成部分和用途压气设备是矿山主要动力设备之一，它由空压机、风包、输气管路、冷却装置和电气控制设备等设备组面。
它通过将自由空气压缩到所需要的压力，成为压缩空气，用以驱动风动机具（如风钻、风镐、抓岩机、风水泵、铆钉机、空气锤、修钎机等）。
进行清理水仓、井巷锚喷工作等，因而空压机是矿山四大机械之一，管好、用好空压机，提高设备效能，可以保证矿山生产的发展，人身和设备安全，提高经济效益，都具有重要意义。
第二节压缩空气的动力特点一、优点1. 不因过载而锈蚀机具，适用于钻、凿坚硬岩石的冲击式和负载变化很大的风动工具。
2. 可进行能进储存，不凝结，运输方便。
3. 泄漏的压缩空气与风动机具排的废气不污染环境，无危害，在井下还这有助于通风。
4. 空压机结构比较简单，操作维修容易。
二、缺点1. 一般风动机具的制造加工精度较高。
2. 风动较少机具工作时震动和噪音较大。
3. 圣戈当县机具的机械效率低，电费较高。
第三节空压机的分类空压机的类别、型号不断更新，按原理和结构不同可以划分：活塞五、回转式、离心式、轴流式，煤矿多选前两咱：活塞式、回转式。
一、活塞式：是由曲柄连杆机构将旋转运动变为活塞和往复运动。
由燃烧室和活塞组成压缩组成容积，活塞在气缸内作往复运动，而使气体完成向气缸内进气、压缩、排气等过程，气体重回与排出气缸分别由吸、排阀控制完成。
按气缸中心线的配置分为：立式、卧式、对称平衡式、对置式、角度式五种。
卧式外形大，拆装不方便，立式主要用于现代大型空压式，对置式多用于超高压空气机。
只有角度式空压机：气缸中心线有一定夹角，但不等于180°，有W 型X=60°，V 型=90°平衡好，X=60°结构紧凑。
L 型：往复运动质量通气相等时运转平稳，性能好，多做固定式压到风机，保护有断水、油、超温、超压、安全阀、释压阀。

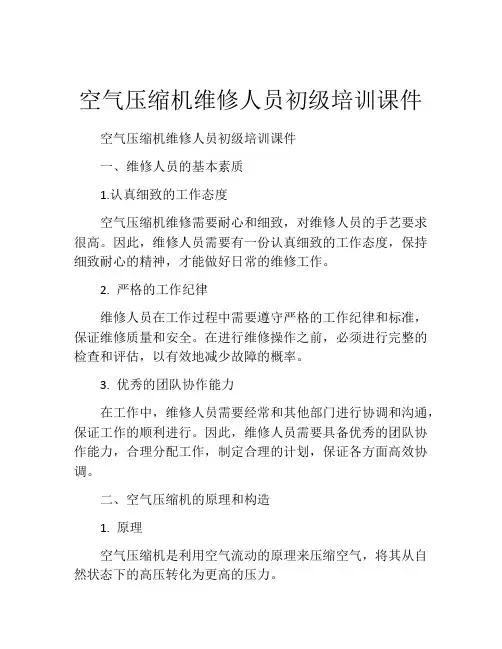

空气压缩机维修人员初级培训课件
空气压缩机维修人员初级培训课件空气压缩机维修人员初级培训课件一、维修人员的基本素质1.认真细致的工作态度空气压缩机维修需要耐心和细致，对维修人员的手艺要求很高。
因此，维修人员需要有一份认真细致的工作态度，保持细致耐心的精神，才能做好日常的维修工作。
2. 严格的工作纪律维修人员在工作过程中需要遵守严格的工作纪律和标准，保证维修质量和安全。
在进行维修操作之前，必须进行完整的检查和评估，以有效地减少故障的概率。
3. 优秀的团队协作能力在工作中，维修人员需要经常和其他部门进行协调和沟通，保证工作的顺利进行。
因此，维修人员需要具备优秀的团队协作能力，合理分配工作，制定合理的计划，保证各方面高效协调。
二、空气压缩机的原理和构造1. 原理空气压缩机是利用空气流动的原理来压缩空气，将其从自然状态下的高压转化为更高的压力。
2. 构造空气压缩机主要由下列组成部分组成：电机、压缩室、冷却系统、传动部分等。
三、维修操作1. 维修前准备在维修之前，需要进行充分的准备工作，包括停机检查、设备检测、工作场所准备等。
2. 检查和维修在停机并且确认所有功能部件的电源都已经关闭之后，维修人员可以开始进行维修和检查。
首先，需要进行外部检查，包括检查设备漏油、电缆插头等方面，并检查冷却系统是否正常。
3. 特殊注意事项在进行维修操作的过程中，需要特别注意以下重要事项：a. 避免使用潮湿的气体进行压缩。
b. 在进行维修时，安全带是必不可少的，以确保维修人员的安全。
c. 拆卸和安装过程中，可对设备进行标记，避免后期拼装问题。
d. 维修过程中，不要猛然启动或关闭设备，避免发生安全事故。
四、常见故障与解决方法1. 压力不稳定如果空气压缩机的输出压力不稳定，可以进行以下检查和修理：a. 清洗油滤器和空气滤器；b. 检查空气泄漏和紧固制动绣结、清洁空气缸；c. 检查压力开关是否需要调整，调整最低输出压力的程度，使压力稳定。
2. 噪音过大如果空气压缩机噪音过大，可以采取以下操作：a. 检查空气泄漏和松散的制动绣结；b. 检查机械传动部分的润滑情况，是否需要加油；c. 清洗和更换因长时间使用而受损的部件。
培训体系空压机维修人员初级培训教
（培训体系）空压机维修人员初级培训教空气压缩机维修人员初级培训课件于本课件是专门针对注油式双螺杆空气压缩机而编写的。
基本上是以德国产BOGE机为讲解例子，同时也结合比利时的ATLASCOPCO机。
对常见的故障以及日常的保养工作进行深入浅出的讲解，使得初学者和见管空压机的工作人员对空压机有壹个较为深入的了解。
于实际工作中，对日常保养及常见的故障，能进行理论上的分析，进而解决故障。
本课件的对象为从事空压机维修人员和工厂维修部的维修人员而编写的，对空压机的理论部分只做结论上的描述，不做深入的探讨。
壹、空压机的种类和作用空压机的种类可分为动力式和容积式俩种动力式可分为引射式、径流式和轴流式三种。
容积式又可分为活塞式和转子式俩种。
活塞式又分为单作用式、双作用式、迷宫密封式和隔膜式。
转子式又分为单转子和双转子俩种。
单转子又可分为滑片式、液环式、蜗旋式。
双转子又可分为螺杆式、齿轮式、鼓风机。
之上的划分是按工作原理来划分的，也能够按其它原理来划分。
例于，按风冷和水冷，固定式或移动式来划分。
空压机的作用于整个工业中被广泛采用，如电子工业，五金制品，塑胶行业，电厂，水电厂，食品厂，造船厂等等。
二.空压机的基本构造(注油式双螺杆机) 目前市面上有许多种品牌空气压缩机,就其结构而言,不论何种品牌的空压机其构造均是大同小异的,本节讲解的是以BOGE机为例而进行描述的。
组成空压机的部件如下:1、主马达是驱动空压机机头的动力设备2、风扇马达是对整个系统进行散热的设备3、泵头是空压机的核心部分4、油缸是油的储存器,油气运动中的中间站5、机油散热器6、气体散热器7、进气阀，受控元件8、最小压力阀，起单向阀作用以防止外部气流进入机内9、恒温器(油胆)自动调节油温以保持油温于正常的范围内波动10、空气过滤器(风隔)起过滤空气的作用11、机油过滤器(油隔)起过滤机油的作用12、油气分离器(分油器)起油气分离的作用13、电磁阀起负载和卸载的作用14、安全阀超压时起保护的作用15、连接机构皮带和皮带盘;连接胶;齿轮和齿轮16、控制电脑是空压机的指挥中心17、交流接触器(索制)起到自动开关的作用18、热继电器(过载保护器)起到保护马达的作用19、断路器保护控制回路20、变压器起隔离和控制电源的作用21、熔断器防止二次回路短路22、温度传感器检测油温23、压力传感器检测内外压力24、接线端子和控制端子25、机座和机壳26、避震装置之上元件基本上构成了壹台完整的空气压缩机。
《空气压缩机培训》PPT课件
气流粉碎、糖衣抛光 药品包装、眼科手术
ppt课件
22
7.钢铁制造业
制氧制氮、仪表阀门控制 助燃、窑炉密封
8.机械加工业
数控机床、喷丸机、抛光机、 自动组装、数控切割
9.其它行业
面粉加工业（磨辊推动、包装用气） 大米加工业（色选仪、真空包装机） 果汁饮料业（自动灌装线、超滤机） 铝制造业（天车制动、除尘、阀门控制） 焦化行业（仪表控制、压滤机、料仓气炮）
常用的压力表示单位； ① 工作压力，国内用户常称排气压力。工作压力是指空压机 排出气体的最高压力； ② 常用的工作压力单位为： bar或Mpa ，1 bar = 0.1Mpa ； ③ 一般性，用户通常把压力单位称为:Kg（公斤），1 bar = 1 Kg。
ppt课件
15
15
3.常用名词术语
>>> 空压机的容积流量 ① 容积流量，国内用户常称排气量。容积流量是指在所要求
的排气压力下，空压机单位时间内排出的气体容积，折算 到进气状态的量。 ② 容积流量单位为：m3/min（立方/分钟）或 L/ min（升/分 钟），1m3（立方）= 1000L（升）； ③ 一般性，常用的流量单位为： m3/min（立方/分钟）； ④ 容积流量在我国又被称为排气量或铭牌流量。
ppt课件
ppt课件
4
为什么工厂需要压缩空气?
动力能源用气: 压缩空气是个非常好 的媒体，能够储存和传输能量，从而 驱动很多的生产工具做功！
生产过程用气： 压缩空气被作为一种 生产过程的重要组成部分(比如. 化工， 医药，发酵等.)
ppt课件
5
动力能源用气
压缩空气的能量被用来驱动气动 的生产设备！(比如—空气马达, 气动阀门，气枪，气锤等）
空压机培训教材
第一章空气压缩机工作原理及使用第一节工作原理驱动机启动后，经三角胶带，带动压缩机曲轴旋转，通过曲柄杆机构转化为活塞在气缸内作往复运动。
当活塞由盖侧向轴运动时，气缸容积增大，缸内压力低于大气压力，外界空气经滤清器，吸气阀进入气缸；到达下止点后，活塞由轴侧向盖侧运动，吸气阀关闭，气缸容积逐渐变小，缸内空气被压缩，压力升高，当压力达到一定值时，排气阀被顶开，压缩空气经管路进入储气罐内，如此压缩机周而复始地工作，不断地向储气罐内输送压缩空气，使罐内压力逐渐增大，从而获得所需的压缩空气。
第二节空压机的安装、起动、运转和停车（一）机器的安放空压机应安放在空气流通、光线充足、四周平坦的地方，以便操作管理和保证风冷效果。
（二）开机前的检查和准备1、检查机器各部位是否处于正常状态，紧固件有否松动等。
2、加注润滑油：空压机冬季用13号、夏季用19号压缩机油，加油至视油窗2/3处为宜。
注意：在气温较低地区，应防止润滑油凝结。
3、用手盘动空压机风扇2-3转，检查有无障碍感或异常声响。
4、打开储气罐上的输气闸阀，使其处于全开状态。
5、对电动空压机，由电工决定起动方式，接线后先作点起动，检查曲轴旋转方向是否如安全罩上的箭头所示；对柴动空压机，还要按柴油机说明书对柴油机进行检查、准备。
（三）起动（1）起动电动机，并注意电动机的转向是否正确；（2）待电动机运转正常后勤工作，逐渐打开减荷阀，使空压机投入正常运转。
（四）运转中注意事项（1）注意各部声响和震动情况；（2）注意检查注油器油室的油量是否足够，机身油池内的油面是否在油标尺规定的范围内，各部供油情况是否良好；（3）注意检查电气仪表的读数和电动机的温度；（4）空压机每工作两小时，将中间冷却器、后冷却器内的油水排放一次；每班将风包内的油水排放一次。
（5）注意检查各部温度和压力表的读数；①润滑油压力在（1.47~2.45）×105N/m2, 但不低于0.981×105N/m2;②冷却水最高排水温度不超过40℃;③机身内油温不超过60℃;④各级排气温度不超过160℃;⑤一级压力表和二级压力表读数在规定范围内。
空调压缩机检修培训资料
检查管路连接处是否松动或损坏；检查压缩机密封圈是否老化或 损坏；检查压缩机本体是否有裂纹或损伤。
解决方法
紧固管路连接处；更换密封圈；修复或更换压缩机本体。
THANKS.
3
压缩机内部故障
如内部磨损、裂纹等，需专业维修人员进行检修。
空调压缩机维护与保
04
养
定期检查与清洁
定期检查
按照规定的时间间隔，对空调压缩机 进行全面的检查，包括外观、紧固件 、密封件、润滑系统等。
清洁
定期清理压缩机的外部和内部，去除 灰尘、污垢和其他杂质，以保持其良 好的工作状态。
更换磨损部件
空调压缩机的种类与特点
01
02
03
往复活塞式
结构简单，可靠性高，但 效率较低，适用于中大型 空调系统。
旋转式
体积小，重量轻，效率高， 但维护成本较高，适用于 小型空调系统。
涡旋式
效率高，噪音低，但结构 复杂，维护成本较高，适 用于中大型空调系统。
空调压缩机的运行原理
01
02
03
04
吸气
制冷剂气体被吸入压缩机内部 。
磨损件
定期检查压缩机的易损件，如轴承、密封圈、皮带等，如有磨损或损坏应及时 更换。
配件更换
根据需要，定期更换压缩机的配件，如过滤器、油滤器等，以保证其正常运转。
润滑系统维护
油质检查
定期检查压缩机的润滑油，确保油质清洁、无杂质，并符合 规定的油质标准。
油位检查
检查润滑油的油位，确保油位在正常范围内，如有需要应及 时补充或更换润滑油。
散热不良
检查压缩机外部散热片是否清洁， 散热风扇是否正常运转。
负载过大
检查空调系统负载是否过大，有无 需要调整。
《空气压缩机培训》课件
单位
通常以小时或年为单位表示 。
影响
空气压缩机的使用寿命越长 ，意味着设备的耐用性和可 靠性越高。
选择
在选择空气压缩机时，应考 虑其使用寿命，以确保购买 的设备能够长时间稳定运行 。
04
空气压缩机的操作与维护
操作步骤
紧急停机
当出现异常情况，如严重的漏气、异常声 响或振动时，应立即按下紧急停机按钮， 停止空气压缩机的运转。
06
发展趋势与新技术
节能减排技术
总结词
随着环保意识的提高，节能减排技术已成为空气压缩 机行业的重要发展趋势。
详细描述
空气压缩机作为工业领域中的重要设备，其能耗和排 放对环境的影响备受关注。近年来，以节能减排为目 标的技术创新在空气压缩机领域中得到了广泛应用， 例如采用高效的气阀和降低泄漏损失等措施来提高压 缩机的效率，减少能源消耗和排放。此外，回收和再 利用压缩机的排放能量也是一种重要的节能减排技术 ，如利用余热回收系统将排放的热量转化为电能或热 水等。
智能化控制技术
要点一
总结词
随着工业自动化和智能化技术的不断发展，智能化控 制技术已成为空气压缩机行业的重要发展方向。
要点二
详细描述
智能化控制技术可以实现对空气压缩机的远程监控和 管理，实时掌握压缩机的运行状态和能耗情况，及时 发现和解决问题，提高生产效率。同时，智能化控制 技术还可以根据生产需求和气量需求进行自动调节， 实现能源的合理利用和降低排放。此外，智能化控制 技术还可以实现故障预警和预测，减少设备维修时间 和成本。
查回油管路是否畅通。
日常维护与保养
检查轴承、齿轮等部件的磨损情 况，如磨损严重应及时更换。
检查油气分离器的工作情况，如 损坏应及时更换。
《空气压缩机培训》课件
定期检查
定期检查空气压缩机的各项性能指 标，发现异常及时处理。
维护保养
按照厂家建议进行空气压缩机的维 护保养，延长其使用寿命。
储存环境
确保空气压缩机存放在干燥、通风 良好、无腐蚀性气体的环境中。
空气压缩机的维护保养建议
定期更换滤芯
检查紧固件
根据厂家建议定期更换空气压缩机的滤芯， 保证空气质量。
定期检查并紧固空气压缩机各部位的紧固件 ，确保设备稳定运行。
根据结构和功能的不同，空气压缩机可分为活塞式、离心式 、螺杆式等类型。
空气压缩机的组成及工作原理
空气压缩机的组成
空气压缩机主要由进气系统、压缩系统、润滑系统、冷却系统、控制系统等 组成。
空气压缩机的工作原理
空气压缩机通过吸气将空气吸入，然后通过压缩系统将空气压缩，最后通过 排气系统将压缩后的空气排出。
04
空气压缩机选购与使用
如何选购空气压缩机
确定需求
根据实际需求确定空气压缩机的型号、功 率和参数。
考虑成本
综合考虑购买成本和使用成本，选择性价 比高的产品。
考虑性能
比较不同产品的性能、效率和可靠性。
选择品牌
选择有良好口碑和售后服务的品牌。
空气压缩机的使用注意事项
操作规程
熟悉并遵守空气压缩机的操作规程 ，确保安全使用。
《空气压缩机培训》课件
xx年xx月xx日
目 录
• 空气压缩机基础知识 • 空气压缩机操作与维护 • 空气压缩机故障排除与安全 • 空气压缩机选购与使用
01
空气压缩机基础知识
空气压缩机的定义与分类
空气压缩机的定义
空气压缩机是一种将空气压缩的机械设备，它通过压缩空气 来提供动力或其他用途。
空压机培训课件PPT实用版(图文)
06
空压机行业应用拓展
不同行业领域应用现状概述
01
02
03
04
制造业
空压机在制造业中广泛应用于 气动工具、自动化设备、生产 线等领域，为生产提供动力。
能源行业
空压机在石油、天然气等能源 行业中用于压缩、输送和储存
气体，保障能源供应安全。
医疗行业
空压机为医疗设备如呼吸机、 麻醉机等提供气源，确保医疗
05
空压机节能技术探讨
节能技术原理及优势分析
节能技术原理
通过优化空压机的控制系统、提高压缩效率、降低泄漏和减少不必要的能耗等手段，实 现空压机的节能运行。
优势分析
节能技术可以降低空压机的运行成本，提高企业的经济效益；同时，减少能源消耗和污 染物排放，有利于环境保护和可持续发展。
实际应用案例分享
油品更换 定期更换空压机油，保证油品质量符合使用要求。
更换油滤器，确保油路畅通无阻。
日常维护保养项目清单
部件检查 检查空压机各部件紧固情况，防止松动或脱落。
检查气路、油路、电路等系统是否正常，确保设备安全运行。
故障诊断与排除方法分享
空压机无法启动
电源故障、电机故障、启动器故障等。
空压机排气量不足
连接检测仪器
将检测仪器的传感器与空压机的相应 部位连接，确保传感器安装牢固、无 泄漏。
04
开始检测
启动空压机，使其处于正常工作状态， 同时启动检测仪器进行实时监测。
数据记录、分析和报告生成
数据记录
报告生成
将实时监测数据记录在专用的数据表 格中，包括时间戳、性能指标数值等。
根据分析结果，编写空压机性能检测 报告，包括检测时间、地点、对象、 方法、结果等内容，并附上相应的图 表和数据表格。
2024版《空气压缩机培训》课件
03 空气压缩机安装、调试与 验收
2024/1/29
11
安装前准备工作
01
02
03
04
确认空气压缩机的型号、规格 和性能参数，以满足实际需求。
检查空气压缩机的包装是否完 好，防止运输过程中损坏。
准备好安装所需的工具和材料， 如螺丝刀、扳手、密封垫等。
确保安装场地符合空气压缩机 的安装要求，如通风良好、干
2024/1/29
15
操作规程及注意事项
操作前检查
确保空气压缩机处于安全状态， 检查油位、电源、压力表和安全
阀等。
2024/1/29
启动与运行
按照规定的启动程序启动空气压 缩机，运行过程中注意监听异常 声响，观察压力、温度等参数。
关机与停机
在停机前，应先卸载压力，然后 按照规定的停机程序关闭空气压 缩机。
04 3. 排气过程
压缩后的高温高压空气通过排气 口排出。
2024/1/29
4
主要部件及功能
驱动机构
提供动力，驱动压缩 机构进行压缩工作。
压缩机构
直接对空气进行压缩 的部件，如活塞、螺 杆或离心叶轮等。
冷却系统
对压缩过程中产生的 高温进行冷却，保证 压缩机正常运行。
润滑系统
对压缩机的运动部件 进行润滑，减少磨损 和摩擦热。
保养效果评估
定期对保养效果进行评 估，及时发现问题并采 取措施加以改进，确保 设备的正常运行和使用 寿命。
2024/1/29
18
05 空气压缩机故障排除与维 修技巧
2024/1/29
19
常见故障现象及原因分析
2024/1/29
电源故障
检查电源插头、保险丝等是否正常。
《空气压缩机培训》PPT课件(2024)
启动与运行
按照规定的启动程序进行操作 ，运行中注意监听机器声音，
观察压力、温度等参数。
关机与紧急停机
正常关机需逐步降低负载，紧 急情况下可立即按下停机按钮
。
安全防护
操作人员需佩戴防护用品，确 保工作区域通风良好，禁止吸
烟和使用明火。
2024/1/29
16
日常维护项目清单
清洁工作
定期清理空气压缩机表面及周 围的灰尘和杂物，保持环境整
万用表
用于测量电压、电流和电阻等参数。
温度计和振动计
用于测量压缩机各部位的温度和振动 情况。
示波器
用于检测压缩机电机的波形是否正常 。
2024/1/29
26
排除故障措施和步骤
排除电源和电机故障
检查电机是否正常， 包括绕组、轴承和润 滑等。
2024/1/29
检查电源是否正常， 包括电压、电流和接 线等。
空气压缩机的安全保护装置完好，压 力表、安全阀等灵敏可靠
验收流程：提交验收申请 -> 组织验 收小组 -> 现场检查 -> 填写验收记录 -> 签署验收合格证书
14
04
空气压缩机操作、维 护与保养指南
2024/1/29
15
操作规程及注意事项
01
02
03
04
操作前检查
确保电源接线正确，检查油位 、气压表等是否正常。
27
排除故障措施和步骤
排除压缩机机械故障
1
2
检查压缩机内部是否有泄漏，如有泄漏需更换密 封件。
3
检查活塞环是否磨损，如磨损需更换活塞环。
2024/1/29
28
排除故障措施和步骤
2024版年度空压机使用维护保养培训课件
01空压机基本原理与结构Chapter空气压缩过程冷却与过滤储气与供气030201空压机工作原理01020304包括活塞、气缸、曲轴等，实现空气的压缩。
压缩机构通过散热器或风扇等，对压缩后的空气进行冷却。
冷却系统包括空气滤清器、油过滤器等，去除空气中的杂质和油分。
过滤系统储存压缩后的空气，平衡供气压力。
储气罐主要部件及功能空压机类型选择活塞式空压机螺杆式空压机离心式空压机安全操作规程操作前检查安全防护正确操作维护保养02空压机日常操作与维护Chapter01020304检查电源及电气系统检查冷却系统检查油位检查各部件紧固情况启动前检查事项正常运行中监控要点监控排气压力监控排气温度监控润滑油温度和油压监听空压机运行声音清理机身及周围环境检查并更换润滑油检查并更换易损件排空储气罐内积水停机后保养措施检查电源及电气系统是否正常，如有故障应及时排除。
空压机无法启动排气压力过低或过高润滑油温度过高空压机运行声音异常检查压力调节器是否正常工作，如有故障应及时维修或更换。
检查冷却系统是否正常运行，清理散热器表面灰尘和杂物。
停机检查各部件是否松动或损坏，如有异常应及时维修或更换。
常见问题及处理方法03空压机定期保养计划与实施Chapter保养周期划分依据运行时间根据空压机累计运行时间，结合厂家推荐保养周期，制定定期保养计划。
工作环境考虑空压机所处环境的温度、湿度、尘埃等因素，适当调整保养周期。
设备状况根据空压机运行状况、磨损程度及维修历史，制定个性化的保养方案。
关键部件检查与更换标准检查主机运行声音、振动、温度等，出现异常及时停机检查并更换损坏部件。
定期检查油气分离器压差，如压差过大则需更换油气分离器芯。
检查空气滤清器滤芯污染情况，如滤芯过脏则需更换。
根据油滤清器压差或使用时间，及时更换油滤清器滤芯。
压缩机主机油气分离器空气滤清器油滤清器润滑油、滤芯等耗材更换流程滤芯更换润滑油更换先关闭空压机进气阀，再拆卸旧滤芯，安装新滤芯前需检查密封圈是否完好。
空气压缩机培训课件
4、单螺杆压缩机的缺点
单螺杆空压机的主要缺点是中、高频率的噪声(zàoshēng)较大，啮合副 与机壳的几何形状和相互位置精度要求高。另外，在压缩机起动和停机过 程中，由于转速过低，建立流体动力润滑的条件受到破坏，会使螺杆和星 轮齿受到定程度的磨损，从而导致压缩机的性能随运行时间延长而降低， 需要定期维修或更换星轮。
精品文档
一、单螺杆压缩机
1．组成：
单螺杆压缩机为单级、背压喷油、回转式压缩机。它由机体、螺 杆和两个对称布置的星轮组成。机体为整体(zhěngtǐ)结构，螺杆同 时与两个星轮啮合，使螺杆受力完全平衡。螺杆的进气端有一倒 锥，以增加进气的流通面积；排气端处有一个圆柱段，以密封高 压气体。螺杆旋转带动星轮在封闭的机体内回转，完成吸气、压 缩、排气工作。
压缩空气一直是矿山所采用的原动力之一，用以带动凿岩机、 风镐、风钻、锚杆机、喷浆机及其它风动机械进行工作。
煤矿使用压缩空气（与电力相比）有以下(yǐxià)特点：不产生电火 花；不怕超负荷；在湿度大、温度高灰尘多的环境能很好地工作；风 动机构排出的废气，有助于改善井下通风条件。因此，空气动力机械 特别适用于含有瓦斯和爆炸性粉尘的场所，适合负荷变化大的冲击式 机械。
40立方飞和单螺杆空压机声音响，我们到了设备的现场来检查原因。 首先，诊断的是电机的轴承，因为好多机器都是因电机轴承的原因 产生非常刺耳的声音，确定好不是电机的故障后。然后来断定的主 机的原因了，主机产生异响的原因由很多种。
单螺杆空压机主机的是通过一个圆柱形的螺杆与两个对称配置的平 面星轮组成啮合副，装在主机壳内。螺杆的螺槽、主机壳的内壁、星 轮的齿面三者围成的空间构成了压缩机的工作容积。
螺杆空气压缩设备主 要(zhǔyào)由机柜，空气 过滤器，进气阀，压缩机， 电动机，油、气分离器， 油、气冷却器，风扇，油 过滤器，气、水分离器， 油路和气路控制系统，电 气控制系统组成。螺杆空 气压缩机分为单螺杆和双 螺杆压缩机。如图14—1
2024年空压机培训课件(含多场合)
空压机培训课件(含多场合)空压机培训课件一、引言空压机是一种将原动（通常是电动机）的机械能转换成气体压力能的装置，是工业生产中不可或缺的通用机械。
空压机广泛应用于各种领域，如机械制造、化工、食品、医药等。
为了提高员工对空压机的操作技能和维护知识，特制定本培训课件。
二、空压机的工作原理空压机通过压缩空气，使气体体积减小，压力增加。
根据工作原理的不同，空压机可分为活塞式、螺杆式、离心式等类型。
活塞式空压机通过活塞往复运动，使气缸内的空气被压缩；螺杆式空压机利用两个螺杆的相互啮合，使空气在螺旋槽内不断被压缩；离心式空压机则通过高速旋转的叶轮，使气体产生离心力，从而达到压缩的目的。
三、空压机的操作流程1.开机前检查：检查空压机各部件是否完好，连接管道是否牢固，电源是否正常。
2.启动空压机：合上电源开关，启动空压机。
观察压力表，当压力达到设定值时，空压机会自动停止工作。
3.停止空压机：关闭电源开关，使空压机停止运行。
4.安全注意事项：操作空压机时，严禁触摸高温部件，防止烫伤；禁止在空压机运行时进行检修或调整；保持工作场所通风良好，防止油气引起火灾。
四、空压机的维护保养1.日常保养：每日检查空压机运行状况，观察压力表、温度表等参数是否正常；检查油位、冷却液位，及时添加；清洁空气滤清器，确保通风畅通。
2.定期保养：根据空压机使用说明书，定期更换机油、空气滤清器、油细分离器等部件；检查皮带的松紧度，调整或更换；检查各部件的磨损情况，及时更换或修复。
3.特别注意：空压机运行过程中，要定期检查排气温度，防止过热；定期检查冷却系统，确保散热良好；定期对空压机进行安全检查，确保设备安全运行。
五、空压机的故障处理1.常见故障：空压机运行过程中，可能会出现压力不足、温度过高等故障。
遇到故障时，要根据故障现象，判断故障原因。
2.故障处理：针对不同的故障原因，采取相应的处理措施。
如更换损坏的零部件、清洗冷却系统、调整安全阀等。
压缩机维护培训课件
****技术服务有限公司 年月日
© All rights reserved
主要内容
1、空气压缩机的类型、用途（压缩介质区别，如空气、天然气、 氧气等）
2、空气压缩机的结构分类活塞式、螺杆式、离心式等等； 3、螺杆式空气压缩机的做功原理，螺杆式空气压缩机的一般性
技术参数和特殊型技术参数介绍及详细讲解，即每一个参数的意 义； 4、螺杆式空气压缩机的日常运行监护、维护保养、维修的基本 内容 5、螺杆式空气压缩机常见的故障及诊断方法，螺杆式空气压缩 机出现故障不及时处理引发的重大事故； 6、最后再次强调空气压缩机尤其是螺杆式空气压缩机必须要加 强日常检查维护保养和故障维修的重要性。
空压机事故案例
事故原因分析
（1）空气压缩机正在开机过程中，热排风管是敞开的，当时大风 伴随着雨水逆流入空压机内，造成电气部分瞬间短路起火。
（2） 空压机保养维护不彻底，油路系统中接头及管件有渗露造 成机器内部油污较多，电气元件短路着火时油污加重了燃烧。
（3）空压机在开机过程中，排气温度达到了90多度，此时空压机 润滑油的温度也在90度左右。因短路造成的明火也在燃烧，内外温度 双层加热过高，造成油路系统内部润滑油燃烧。
2016年7月1日凌晨1时左右，正值大风雷雨天 气，厂内设备运行正常。忽然一阵特大狂风雷鸣， 厂内巡视检查工人发现厂区内1台空气空气压缩机 发生着火事故。在通知厂领导的同时，立即组织人 员灭火。在闻讯赶来的厂干部及职工的共同努力下， 扑灭了火情，没有酿成重大火灾，避免了更大的损 失。
空压机事故案例
空压机事故案例
事故原因： 1、空压机是旧货市场采 购的翻新设备； 2、空压机设置在井下； 3、空压机没有温度过高 保护和泄压阀； 4、专职操作人员竟不在 现场，没有及时进行灭火 致火情失控。
空气压缩机基础培训资料
– 两级压缩 ▪ 整体式成对转子进行工作 ▪ 压缩过程在第一级和第二级分别进行 ▪ 这种设计降低空气压缩时所需的功率，降幅将达到 15%
– 无油压缩机 ▪ 专门设计的密封装置，压缩腔内无油产生真正的无油 空气
• IR生产的螺杆式压缩机
– SSR ▪ 冷接触式、油浸式或者叫湿螺杆
– SIERRA ▪ 无油螺杆
• 余隙容积
– 正排量容积式（往复/螺杆）压缩机冲程终端留下的容积 – 此容积的压缩空气经膨胀后返回吸入口并对容积系数产生影响
• 负载系数
– 某一段时间内压缩机平均输出与压缩机最大输出之比 – 取用户系统所需气量的极大值，除以0.9负载系数
压缩空气基本常识
状态及气量
• 气量测试
– 气缸容积
▪ 是指活塞移动的容积减去活塞杆占有的体积 ▪ 用立方米表示 ▪ 多级压缩机容积只是第一级压缩容积
– 压缩机进口状态下的空气
• 海拔高度
– 按海平面垂直向上衡量，海拔是指海平面以上的高度 – 在压缩机工程方面占重要因素，随海拔高度升高，空气变得越
稀薄、绝对压力变得越低 – 电动机冷却效果比较差 – 通常允许运行海拔高度为2286米℃
压缩空气基本常识
状态及气量
• 排气量
– 可以提供一定量的压缩空气
–
配合部件法兰连接永久校准
• 电气设计
–
电机转速、转矩和运行特性设计完全符合压缩机负载要求
–
电机效率和功率因子优化处理，覆盖整个效能范围
–
能够在全负荷运行状态下产生最高效率和功率因子
–
额定环境温度46℃
主机和电机系统
IR M系列专用电机设计
• 轴承
–
驱动端采用滚柱轴承，非驱动端采用滚球轴承
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气压缩机维修人员初级培训教材在本教材是专门针对注油式双螺杆空气压缩机而编写的。
差不多上是以德国产BOGE机为讲解例子，同时也结合比利时的ATLAS COPCO机。
对常见的故障以及日常的保养工作进行深入浅出的讲解，使得初学者与看管空压机的工作人员对空压机有一个较为深入的了解。
在实际工作中，对日常保养及常见的故障，能进行理论上的分析，进而解决故障。
本教材的对象为从事空压机维修人员和工厂维修部的维修人员而编写的，对空压机的理论部分只做结论上的描述，不做深入的探讨。
一、空压机的种类与作用空压机的种类可分为动力式与容积式两种动力式可分为引射式、径流式和轴流式三种。
容积式又可分为活塞式和转子式两种。
活塞式又分为单作用式、双作用式、迷宫密封式和隔膜式。
转子式又分为单转子和双转子两种。
单转子又可分为滑片式、液环式、蜗旋式。
双转子又可分为螺杆式、齿轮式、鼓风机。
以上的划分是按工作原理来划分的，也能够按其它原理来划分。
例于，按风冷和水冷，固定式或移动式来划分。
空压机的作用在整个工业中被广泛采纳，如电子工业，五金制品，塑胶行业，电厂，水电厂，食品厂，造船厂等等。
压缩机二.空压机的差不多构造(注油式双螺杆机)目前市面上有许多种品牌空气压缩机,就其结构而言,不论何种品牌的空压机其构造差不多上大同小异的,本节讲解的是以BOGE机为例而进行描述的。
组成空压机的部件如下:1、主马达是驱动空压机机头的动力设备2、风扇马达是对整个系统进行散热的设备3、泵头是空压机的核心部分4、油缸是油的储存器,油气运动中的中间站5、机油散热器6、气体散热器7、进气阀，受控元件8、最小压力阀，起单向阀作用以防止外部气流进入机内9、恒温器 (油胆)自动调节油温以保持油温在正常的范围内波动10、空气过滤器 (风隔)起过滤空气的作用11、机油过滤器 (油隔)起过滤机油的作用12、油气分离器 (分油器)起油气分离的作用13、电磁阀起负载与卸载的作用14、安全阀超压时起爱护的作用15、连接机构皮带与皮带盘;连接胶;齿轮与齿轮16、操纵电脑是空压机的指挥中心17、交流接触器(索制)起到自动开关的作用18、热继电器(过载爱护器)起到爱护马达的作用19、断路器爱护操纵回路20、变压器起隔离和操纵电源的作用21、熔断器防止二次回路短路22、温度传感器检测油温23、压力传感器检测内外压力24、接线端子和操纵端子25、机座与机壳26、避震装置以上元件差不多上构成了一台完整的空气压缩机。
三.空气压缩机的工作原理.空气压缩机的工作原理。
本教材分三个部分来讲解。
并对核心部分进行详细描述。
1．空气压缩机的气路工作原理空气压缩机的气路工作原理在空气压缩机的理论分析中是十分必要的，因为空气压缩机的输出产品是压缩气体。
因此空气压缩机的气路分析是特不重要的。
我们谈到气路工作原理首先必须明白气体从何而来又到何处。
又是如何样被压缩的，流程是如何样的。
我们以方块图的形式来进行详细的讲解。
大气通过风隔进行过滤后进入到进气阀，当进气阀为打开时，大气进入泵头。
在泵头的的两个螺杆的高速运转下，大气被压缩成高压气体进入油缸，而这时进入油缸的是油与气体的混合物。
在重力的作用下，油落入油缸的底部，气体在油缸的上部，油气进行第一次分离。
气体在压力的作用下进入分油器，进行第二次分离，随着气体的油在分油器的作用下进行分离，较为纯净的气体通过最小压力阀进入散热器进行散热，散热后的气体通过球阀输出。
然后依照生产的需要而进行后续处理，这确实是气体工作流程。
值得注意的是进气阀是一个受控的元件，它的工作原理是怎能样的呢？进气阀是受电磁阀操纵的，当电磁阀通电时,打开通入进气阀的气路,这时维持内压进入进气阀推动活动滑板,打开进气阀,使得空压机负载,产生压缩气体。
当电磁阀失电时，关闭通入进气阀的气路，进气阀依靠本身弹力关闭进气阀，使得压缩机处于空车状态，同时由于电磁阀的失电，电磁阀内的铁芯失磁而松开，打开电磁阀的卸载孔，排放空压机内的压力，也确实是讲排空内压。
在气路中进气阀是一个最重要的器件，压缩机的负载与卸载全由它操纵，进气阀实际上是一个气路开关，当压缩机要打气时，它打开气路，产生压缩气体。
当压力达到指定压力时，它关闭气路，停止负载，并卸掉内压。
现在的问题是空压机还没有负载时,空压机没有气压输出,进气阀是靠什么来打开呢?那个问题是由进气阀的结构来决定的,在进气阀的结构上有一个不起眼的小眼,那个小眼直接通往泵头,只要空压机在运转不管进气阀是否打开,都会有一股小小的气流进入泵头被压缩,形成一个0.8bar的维持气压。
正是那个维持气压能将进气阀打开。
在气路中最小压力阀也是一个特不重要的部件。
它起着一个单向阀的作用，防止外压进入压缩机内部，而只同意压缩机产生的气体输出。
在气路中风隔也是一个专门重要的器件，它能除去空气中的杂质起到凈化大气的作用。
假如风隔太脏，风隔就会堵塞，进气就会受到障碍使得进气不畅，严峻时会吸破进气管。
分油器在气路中也扮演了一个特不重要角色，它的要紧作用是分离随着气体一起上来的油，假如分油器堵塞就会造成内压过高，油会飞走进入气管，进一步下去，会造成马达过载而停机。
2、空气压缩机的油路工作原理注油式螺杆机的机油在空压机的运行中起到了一个特不重要的作用。
假如没有机油，其后果是不堪设想的。
机油在空压机的运行中要紧有以下几个作用。
A、润滑作用：用来润滑泵头轴承和螺杆。
B、散热作用：机油的流淌带走在气体被压缩时产生的大量热量。
C、密封作用：密封油封与各密封圈以及螺杆之间的间隙。
D、除尘作用：压缩机在运行过程中总会有少量的灰尘和机械毛剌的产生,在机油的作用下被油隔汲取。
机油在空气压缩机的运行中共有三条油路。
我们把它分不叫做机油的大循环，机油的小循环和机油的微循环。
机油的大，小循环是决定机油的油温的要紧循环。
而微循环是决定飞不飞油的循环。
机油的三个循环是必不可少的。
任何一个环节出了问题，都会造成机器不能正常运行。
泵头油缸油胆油隔泵头以上方块图是表示的机油小循环。
机油的小循环运行模式是在机油油温较低的情况下循环的。
一般情况下，是刚开机或者是在气温特不低的情况下运行的。
现在油胆没有动作，机油在泵头的作用下和气体一起进入油缸，从油缸进入油胆，由于现在的油温较低，油胆没有打开，通往散热器的油路没有打开，机油直接进入油隔过滤后回到泵头。
这时候机油没有通过散热器，在这种循环下，机油的温度专门快上升，达到设定的温度时，油胆开始动作，慢慢地打开通向散热器的通道。
现在机油的循环进入大循。
机油的大循环是在油温达到一定的时候，现在的油胆差不多打开了通往散热器的通道，机油这时的循环是从泵头开始进入油缸，从油缸通过油胆进入散热器，通过散热器散热后进入油隔过滤后又回到了泵头。
空压机绝大多数情况下差不多上在走大循环。
这时候空压机达到了一种动态的平衡油温了差不多上稳定下来。
上图是机油的大循环。
在机油大，小循环运行模式下，油胆是一个关建的器件，它操纵着机油的走向，油温有时不正常，是与油胆有着专门大的关系的。
下面我们来讲机油的微循环。
回油管单向阀分油器油缸泵头机油的微循环在机油的循环中起着专门重要的作用，假如那个环节出了问题，它将直接阻碍到气体的输出质量。
也确实是通常所讲的出现了飞油，管道里含有机油。
机油的微循环与机油的大，小循环所走的路径是不同的，它没有通过散热器和油隔，而是随气体通通往来分油器，经分油器与气体分离后经回油管和单向阀回到了泵头。
3、空气压缩机的电路工作原理。
在螺杆式空气压缩机电路里。
我们分为二个部分来讲，第一个部分讲电路的一次线路（主回路），第二部分讲电路的二次回路（次回路）。
A、一次线路（主回路）在空气压缩机的电路中，主马达的启动几乎差不多上用SD启动方式，也确实是讲起动时马达是Y形接法，运行时马达是△形接法。
以下图形为BOGE空压机的一次线路图，其中K1，K2，K3，K4为交流接触器，F1为热继电器，M1为主马达，M2为散热风扇马达。
K4为风机马达交流接触器，启动方式为DOL。
U1，V1，W1，U2，V2，W2为马达定子绕组线圈的首尾。
A、B、C、N为三相四线制电源。
当空气压缩机启动时，K2，K1吸合，K3打开。
这时马达处于星形起动状态，定子绕组通电的情况如下，定子绕组线圈的三个首端U1,V1,W1通过K2的吸合分不得电A、B、C三相电源,三个尾端U2、V2、W2通过K1的吸合被短接成一点。
形成中点电位，每个定子绕组的电压为220V的相电压。
上图为定子绕组的接线图。
当空压机启动8至10秒后,转为三角运行。
值得注意的是空压机在启动时进气阀是关闭的，马达处于空车状态。
下图是马达三角运行的定子绕组接线图。
在三角运行下,交流接触器的状态又是如何的? 在由星形转为三角运行的瞬间K2不变，K1跳开，K3闭合，各绕组通电情况如下，U1、W2接入A相，V1、U2接入B相，W1、V2接入C相。
各绕组的通电情况如下：U1、U2绕组接入A、C相，V1、V2绕组接入B、C相，W1、W2接入A、C相。
每个绕组接入的是线电压，即为380V的线电压。
这时的马达可输出额定的转矩和功率。
空压机进入正常的运行状态。
在那个地点要特不强调的是马达的转向问题,实际上星形接法就决定了马达的转向,转角后只要绕组的三个线圈首尾相连,不管接法如何,马达的方向都可不能改变。
其接法见图。
这两种接法马达的方向是一致的。
下面再给大伙儿讲讲马达的转速问题。
在三相交流异步电动机那个范围内，马达的转速在生产厂家就差不多决定了的。
在马达的铭牌上就差不多标明了其马达的每分钟的转数。
它与施予给马达的电流与电压无关。
实际上马达的转速公式是；NP=60FN表示马达的每分钟转数。
P表示马达定子绕组的极对数。
F电压的频率在那个公式中马达的转速与电压和电流都没有关系。
而只与马达的极对数和电压的频率有关。
例如，一台两极电机它的转速是多少呢？依照公式我们明白，N=60×F／P。
电压的频率，F=50。
两极电机，P=1。
N=60×50／1=3000这确实是这台电机的同步转速。
而我们的电机是异步电机，因此它的转速是2950左右。
在BOGE空压机的一次电路中主马达的爱护没有采纳热继电器爱护这种方式，而是采纳箝入式热敏电阻来检测马达的内部温度。
当温度上升到一定的程度，电脑会发出指令，令主马达停机。
而在ATLAS COPCO 机中主马达的爱护是采纳用热继电器的方式的，即检测主马达的电流，当电流超达额定值时，热继电器动作，电脑发出相应的指令，令主马达停机。
B、二次线路(次回路)在空压机的二次线路中要紧包括以下一些内容:1)、电脑的接口电路：包括电脑的输入回路、操纵输出回路、电源回路、信号采集回路、故障和通信回路和远程操纵回路。
2)、电脑的输入回路,各种传感器的输入,马达过载爱护的输入,电源的输入。
