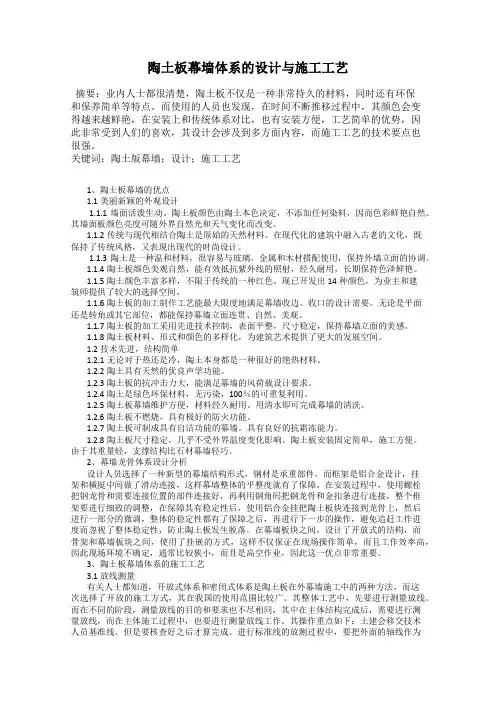

陶土板幕墙体系的设计与施工工艺

陶土板幕墙体系的设计与施工工艺

发表时间：2017-12-13T15:50:01.490Z 来源：《防护工程》2017年第20期作者：吴江朕

[导读] 业内人士都很清楚，陶土板不仅是一种非常持久的材料，同时还有环保和保养简单等特点。

合肥工业大学建筑设计研究院安徽合肥 230009

摘要：业内人士都很清楚，陶土板不仅是一种非常持久的材料，同时还有环保和保养简单等特点。而使用的人员也发现，在时间不断推移过程中，其颜色会变得越来越鲜艳，在安装上和传统体系对比，也有安装方便，工艺简单的优势，因此非常受到人们的喜欢，其设计会涉及到多方面内容，而施工工艺的技术要点也很强。

关键词：陶土版幕墙；设计；施工工艺

1、陶土板幕墙的优点

1.1美丽新颖的外观设计

1.1.1墙面活泼生动。陶土板颜色由陶土本色决定，不添加任何染料，因而色彩鲜艳自然。其墙面板颜色亮度可随外界自然光和天气变化而改变。

1.1.2传统与现代相结合陶土是原始的天然材料。在现代化的建筑中融入古老的文化，既保持了传统风格，又表现出现代的时尚设计。

1.1.3陶土是一种温和材料，很容易与玻璃、金属和木材搭配使用，保持外墙立面的协调。

1.1.4陶土板颜色美观自然，能有效抵抗紫外线的照射，经久耐用，长期保持色泽鲜艳。

1.1.5陶土颜色丰富多样，不限于传统的一种红色。现已开发出14种颜色，为业主和建筑师提供了较大的选择空间。

1.1.6陶土板的加工制作工艺能最大限度地满足幕墙收边、收口的设计需要。无论是平面还是转角或其它部位，都能保持幕墙立面连贯、自然、美观。

1.1.7陶土板的加工采用先进技术控制，表面平整，尺寸稳定，保持幕墙立面的美感。

1.1.8陶土板材料、形式和颜色的多样化，为建筑艺术提供了更大的发展空间。

1.2技术先进，结构简单

1.2.1无论对于热还是冷，陶土本身都是一种很好的绝热材料。

1.2.2陶土具有天然的优良声学功能。

1.2.3陶土板的抗冲击力大，能满足幕墙的风荷载设计要求。

1.2.4陶土是绿色环保材料，无污染，100％的可重复利用。

1.2.5陶土板幕墙维护方便，材料经久耐用。用清水即可完成幕墙的清洗。

1.2.6陶土板不燃烧，具有极好的防火功能。

1.2.7陶土板可制成具有自洁功能的幕墙。具有良好的抗霜冻能力。

1.2.8陶土板尺寸稳定，几乎不受外界温度变化影响。陶土板安装固定简单，施工方便。由于其重量轻，支撑结构比石材幕墙轻巧。

2、幕墙龙骨体系设计分析

设计人员选择了一种新型的幕墙结构形式，钢材是承重部件，而框架是铝合金设计，挂架和横挺中间做了滑动连接，这样幕墙整体的平整度就有了保障。在安装过程中，使用螺栓把钢龙骨和需要连接位置的部件连接好，再利用钢角码把钢龙骨和金扣条进行连接，整个框架要进行细致的调整，在保障其有稳定性后，使用铝合金挂把陶土板块连接到龙骨上，然后进行一部分的微调，整体的稳定性都有了保障之后，再进行下一步的操作，避免追赶工作进度而忽视了整体稳定性，防止陶土板发生脱落。在幕墙板块之间，设计了开放式的结构，而骨架和幕墙板块之间，使用了挂嵌的方式，这样不仅保证在现场操作简单，而且工作效率高，因此现场环境不确定，通常比较狭小，而且是高空作业，因此这一优点非常重要。

3、陶土板幕墙体系的施工工艺

3.1放线测量

有关人士都知道，开放式体系和密闭式体系是陶土板在外幕墙施工中的两种方法，而这次选择了开放的施工方式，其在我国的使用范围比较广。其整体工艺中，先要进行测量放线。而在不同的阶段，测量放线的目的和要求也不尽相同，其中在主体结构完成后，需要进行测量放线，而在主体施工过程中，也要进行测量放线工作。其操作重点如下：土建会移交技术人员基准线，但是要核查好之后才算完成。进行标准线的放测过程中，要把外面的轴线作为外幕墙的施工面，而设置好室外标高后，需要使用通圈闭合进行检验，进而在发生偏差后，该操作能进行修正，避免累计误差的发生。这部分放线工作完成后，根据预埋件的位置，确定测量的准确性，具体情况进行合适的调整和补强。在屋顶上方，使用直径在0.5到1.0mm的高强钢丝进行垂吊，最为层的轴线就是第一层装饰的完成面，间距要在20m范围，各个转脚都要进行设置，其也是控制安装的操作线。与此同时，每一层楼都要拉上水平钢筋，作为控制线。在测量过程中，由于是在土建结构基础上进行的，因此土建结构必定会有一定的偏差量，因此在这方面测量过程中，需要结合施工误差，龙骨偏差，把一定量的偏差进行分解处理，避免累计误差的影响。

3.2安装龙骨

在安装龙骨之前，必须进行钢立柱的安装，而预埋件在以上操作后，必定有污垢，清除表面的污垢后，连接好转接件，通过之前测量好的分割线对安装工作进行定位，在屋中角落位置，焊接一个纲外挑，然后从孔洞中垂下一条钢丝，这就是龙骨的安装位置，利用转接件对龙骨固定，确保其垂直度。然后对通长刚才进行安装，在之前已经在钢立柱上焊接了角码，这样通过角码通长钢材就能连接，横梁选择了铝合金材料，其和通长刚才利用螺栓滑动进行连接，在刚才留有凹陷的位置，安装好角铝，最终让角铝和横梁吻合对接。

固定横梁之间，必须根据之前设定的高线，把最大面和最下面的一根横梁先固定好，接着把上下线拉通，这样横梁不齐的进出面就保持在同一条直线上了。结合之前设计的分隔尺寸，制作一些比较短的料，以此来调节整个龙骨的间距问题，在调节中，由于龙骨非常重，

而且调整不好对整体都会有较大影响，因此先要把下边的横梁顶住，然后以此为参照标准，依次向上边进行调整，保证整体的质量。

最后是让龙骨和陶土板挂件进行连接，其中最后的也是最关键的一环。两者之间采用滑动连接，这种设计方式，确保陶土板挂件能在横梁上自由移动，其中挂架本身还有一个长孔，可以精准调整挂件进出情况，重点是不要把挂件固定死，因为之后还要挂上陶土板，而现在只是工作需要，进行临时固定就可以，等到陶土板安装完毕之后，一同拧紧就可以了。

3.3安装陶土板

在进行陶土板的安装过程中，为了保证工作效率，必须遵循一定的规律，把最上面和最下面的陶土板安装后，不要忙于下一排的安装，先要把这两排的陶土板间距控制好，然后调整之间的横向和纵向的进出面，在调整完毕后，在板缝中各有一条钢丝，拉上下的钢丝线，固定好这两排的陶土板。在板缝位置的钢丝线，可以很好的调整缝边平齐度，而其中板面的线，是用来调整板面的垂直度和平整度的。

上下的陶土板，其接口形状是企口的，这是为了方便挂件，调整完毕横梁后，结合在第一层放线的基准面，把第一排陶土板进行拧紧，之后滑下来上面的挂件，就能在企口位置卡主陶土板，调整其接口平整度后，就可以把挂拧紧，以此类推，把中间的所有陶土板都进行操作，这种其就按照要求安装完毕了，技术人员在操作中，除了注意之间测量尺寸以外，还要做到细心，如果有一个挂件有问题，那么整体都要做调整，不仅影响了施工进度，增加了工作量，同时也降低了工作效率。在安装操作中，对所有的施工误差都做了调整，这样保证大体框架没有较大误差，那么在其余细致的施工中，只需要做好微调就可以，不能发生误差量过大而没有微调的余地。比如挂件和陶土板之间的缝隙调整，先对接缝槽做好调整，以此限制陶土板位置，然后利用企口的缝宽就能做好尺寸的调整，确保缝宽相等，并在一条水平线上，就能达到整体的技术要求。

3.4后期清理工作

所有陶土板都安装完毕后，对其表面必须继续进行细致的处理，其是通过烧窑制成，以此表面有一层釉，其在建筑中可以长期保护陶板不被玷污，因此处理过程要小心，可以使用柔软的抹布进行仔细擦拭，在接口位置利用刷子小心清理，最后用清水冲洗，如果在施工中，造成表面油污严重，可以在清水中掺入少量洗涤精进行清洗，必须保证整体的干净和整洁。

4、结束语

目前陶土板幕墙虽然还是一种较新型的材料，但是由于它具备多种颜色，环保性好，且其本身防酸、防碱，所以这种材料正在不断得到推广。一些博物馆和文化馆就是采用这种新型的材料来增加艺术效果，给人们带来了视觉盛宴。在不久的将来，陶土板随着技术的成熟，必将会得到更大空间的发展。

参考文献：

[1]李竣．有横梁陶土板幕墙的施工技术与应用[J]建筑施工，2010年第5期

[2]张慧．浅析玻璃幕墙工程造价[J]．工程技术，2010（14）

[3]JGJ133－2001金属与石材幕墙工程技术规范[S]
