高压硅整流变压器常见故障分析

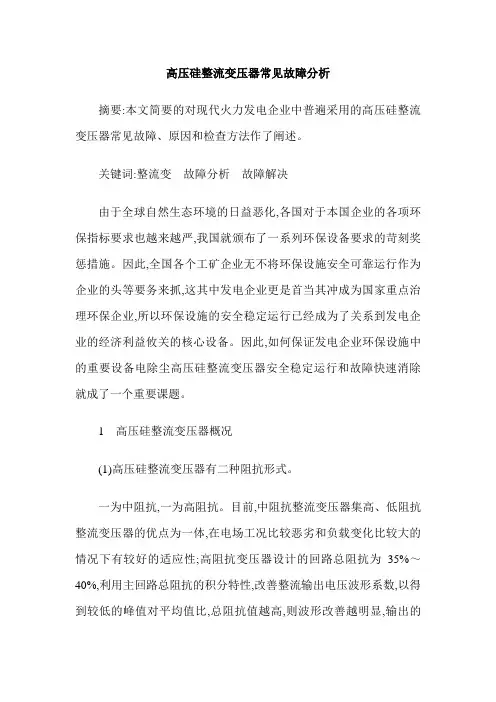

高压硅整流变压器常见故障分析摘要:本文简要的对现代火力发电企业中普遍采用的高压硅整流变压器常见故障、原因和检查方法作了阐述。

关键词:整流变故障分析故障解决由于全球自然生态环境的日益恶化,各国对于本国企业的各项环保指标要求也越来越严,我国就颁布了一系列环保设备要求的苛刻奖惩措施。

因此,全国各个工矿企业无不将环保设施安全可靠运行作为企业的头等要务来抓,这其中发电企业更是首当其冲成为国家重点治理环保企业,所以环保设施的安全稳定运行已经成为了关系到发电企业的经济利益攸关的核心设备。

因此,如何保证发电企业环保设施中的重要设备电除尘高压硅整流变压器安全稳定运行和故障快速消除就成了一个重要课题。

1 高压硅整流变压器概况(1)高压硅整流变压器有二种阻抗形式。

一为中阻抗,一为高阻抗。

目前,中阻抗整流变压器集高、低阻抗整流变压器的优点为一体,在电场工况比较恶劣和负载变化比较大的情况下有较好的适应性;高阻抗变压器设计的回路总阻抗为35%～40%,利用主回路总阻抗的积分特性,改善整流输出电压波形系数,以得到较低的峰值对平均值比,总阻抗值越高,则波形改善越明显,输出的电晕功率超高,使除尘器具备较高的效率。

(2)高压硅整流变压器布置在电除尘顶部或室内,外壳防护等级IP54,变压器底部可设集油盘,硅整流变为高(中)阻抗,侧出线型(上出线型)。

(3)高压硅整流变压器设、轻瓦斯报警、重瓦斯跳闸、并发出声光报警信号。

(4)额定输出电压为72kV的整流变初级设三个抽头,分别是60kV 档、66kV档、72kV档。

2 高压硅整流变压器常见故障及处理方法一般情况下,变压器工作的可靠性比较高,但在运行过程中,由于高压侧短路,整流硅堆烧毁、击穿,保护失灵等原因都会造成变压器故障。

2.1 变压器故障一般检查方法(1)外观检查。

检查变压器外壳及电源输入、输出侧是否完好,所有引线、紧固件必须紧固,无放电痕迹。

(2)测量绝缘电阻。

低压绕组对地绝缘电阻应大于300MΩ,高压输出对地绝缘电阻应大于2000MΩ,高压输出对低压绕组绝缘电阻值应大于500MΩ。

整流变压器工作原理图

整流变压器工作原理图整流变压器（Rectifier Transformer）是一种将高压交流电转换为低压直流电的重要设备。

它在电力系统中起着至关重要的作用，广泛应用于工业生产、城市供电、铁路运输等领域。

本文将介绍整流变压器的工作原理图及其相关知识。

整流变压器由变压器和整流器两部分组成，变压器部分负责将高压交流电转换为低压交流电，而整流器则将低压交流电转换为直流电。

整流变压器的工作原理图如下所示：首先，高压交流电通过变压器的高压绕组，经过变压器的变压作用，转换为低压交流电。

变压器的工作原理是利用电磁感应现象，通过高压绕组和低压绕组之间的磁耦合，实现电压的变换。

这样，我们就得到了低压交流电。

接下来，低压交流电通过整流器，经过整流器的整流作用，转换为直流电。

整流器的工作原理是利用二极管或晶闸管等器件，将交流电转换为直流电。

在整流过程中，交流电的正半周和负半周分别被转换为正向电流和负向电流，从而得到了稳定的直流电输出。

整流变压器的工作原理图中还包括了一些辅助设备，如保护装置、冷却系统等。

这些设备在整流变压器的正常运行中起着重要的作用，保障了整流变压器的安全稳定运行。

整流变压器的工作原理图清晰地展现了整流变压器的工作过程，帮助我们更好地理解整流变压器的工作原理。

通过合理的设计和优化的运行，整流变压器可以有效地将高压交流电转换为稳定的直流电，为各种电力设备和电气设备提供可靠的电源供应。

总之，整流变压器作为电力系统中的重要设备，其工作原理图清晰地展现了其工作过程。

通过深入理解整流变压器的工作原理，我们可以更好地应用和维护整流变压器，保障电力系统的安全稳定运行。

希望本文能够帮助读者更好地了解整流变压器，并在实际工程中发挥其重要作用。

110kV整流变压器的工作原理及应用

110kV整流变压器的工作原理及应用发布时间：2023-01-30T08:25:56.304Z 来源：《中国电业与能源》2022年8月16期作者：张龙[导读] 本文针对110kV整流变压器的工作原理及其应用进行了分析。

张龙云锡文山锌铟冶炼有限公司云南文山 663700摘要：本文针对110kV整流变压器的工作原理及其应用进行了分析。

在社会经济高速发展的新时期背景下，各领域对直流电能的需求量逐渐增加，为了促进社会经济的长效发展，保证电能供应的稳定性，可合理选用整流变压器，利用整流变压器结构的运行特点提高整流机组的稳定性，减少设备故障问题，确保电能供应的安全性。

关键词：110kV整流变压器；工作原理；应用分析；冶金前言：110kV整流变压器即为整流设备的电源变压器。

其在运行过程中主要通过原边输入交流，副边则依托整流原件输出直流。

整流机组是整流、逆流和变频三种工作模式的总称，其中整流是应用较为广泛的工作模式。

而整流变压器是向整流机组提供电源的变压器，通常情况下，工业用的直流大电流大多来自电网输向整流变压器和整流设备而得到。

基于此，在实际应用过程中应充分掌握110kV整流变的工作原理，依照不同领域的用电需求选择合适的工作模式，确保整流变压器能稳定运行。

一、110kV整流变压器的原理及构成110kV整流机组通常是由整流变压器、整流柜、控制柜和水风冷却系统四部分构成，其中整流变压器是整个机组中的核心器件，负责将电网高压交流电变换成低压交流电供给整流柜从而最终获得直流电流的特殊变压器。

通常网侧指的是整流变压器的原边接交流电力电网，副边接整流柜和谐波治理系统，它的结构原理同普通变压器大致相同，只是其短路阻抗要高于普通变压器，耐受短路电流能力也会更强。

110kV整流变压器由箱体、油枕、高低压引出线套管、油循环散热系统和有载调压开关等组成。

箱体内一般装有高中低压三个绕组，高压绕组接入110kV电网电压，中压输出绕组一般为10kV电压等级，主要接入无功补偿和谐波治理系统（SVG+FC），低压绕组电压为几百伏且与整流柜相连接，作为主要负载输出端。

10kv整流变压器原理

10kv整流变压器原理
10kV整流变压器是一种常见的电力变压器，它用于将输送电
网的交流电转换为直流电。

下面我们将详细介绍10kV整流变压器的工作原理。

整流变压器是由高压绕组和低压绕组组成的双绕组变压器。

高
压绕组通常与输电网连接，低压绕组则与整流设备连接。

整流变压器的工作原理基于电磁感应。

当交流电从输电网传入
高压绕组时，它会产生一个交变磁场。

接下来，交变磁场会穿过
整流变压器的铁芯，并感应到低压绕组。

低压绕组中的一组整流
装置会将交流电转换为直流电。

整流装置通常采用二极管或可控硅等组件。

二极管是最简单的
整流器，它具有导通和截止两种状态。

当正弦波的电压为正值时，二极管导通，允许电流通过。

而当电压为负值时，二极管截止，
电流无法通过。

可控硅则可以通过控制装置来调整导通和截止的
时机，实现更加精确的控制。

通过整流装置，高压绕组输入的交流电就被转换为了低压绕组
输出的直流电。

这样，整流变压器就起到了将高压输电网的电能
转换为直流电的作用。

直流电可以被用于各种设备和系统，例如
电动机、数码设备等。

需要注意的是，整流变压器在转换过程中会产生一定的损耗，
这主要来自于电阻、磁滞和涡流损耗等。

为了尽可能减小损耗，
整流变压器通常采用优质的磁性材料和合理的设计。

10kV整流变压器通过电磁感应原理将输送电网的交流电转换
为直流电。

这种转换广泛应用于各种电力设备和系统中，为电力
输送提供了便利和稳定性。

变压器的工作原理

变压器的工作原理引言概述：变压器是电力系统中常见的电气设备，它起着改变电压大小的重要作用。

本文将详细介绍变压器的工作原理，包括一、变压器的基本构造；二、变压器的工作原理；三、变压器的主要应用领域；四、变压器的维护与保养；五、变压器的未来发展方向。

一、变压器的基本构造1.1 主要构件：变压器由铁芯、一次绕组和二次绕组组成。

铁芯通常由硅钢片叠压而成，以减小磁阻和磁损耗。

1.2 绕组：一次绕组和二次绕组分别绕在铁芯上。

一次绕组与电源相连，二次绕组与负载相连。

1.3 绝缘材料：绕组之间和绕组与铁芯之间采用绝缘材料进行绝缘，以防止电路短路和绝缘击穿。

二、变压器的工作原理2.1 磁感应定律：当一次绕组中有交流电流通过时，产生的磁场会感应到二次绕组中，从而在二次绕组中产生感应电动势。

2.2 变压器原理：根据磁感应定律，当一次绕组中的匝数与二次绕组中的匝数不同时，可以实现电压的升降。

2.3 能量传递：变压器通过磁场的耦合，将一次绕组中的电能传递到二次绕组，实现电压的变换。

三、变压器的主要应用领域3.1 电力系统：变压器广泛应用于电力系统中，用于升压和降压，以适应不同电压等级的输电和配电需求。

3.2 电子设备：变压器也被应用于各类电子设备中，用于提供适宜的电压和电流，以满足设备的工作要求。

3.3 工业领域：在工业生产中，变压器被用于控制机电的启动和运行，以及供应各种设备所需的电能。

四、变压器的维护与保养4.1 温度控制：变压器在工作过程中会产生热量，需要通过散热器进行散热，保持合适的工作温度。

4.2 油浸绝缘：变压器通常采用油浸绝缘，需要定期检查绝缘油的质量和绝缘材料的状态，以确保变压器的正常运行。

4.3 维护记录：及时记录变压器的运行状况、维护情况和故障处理过程，为后续的维护工作提供参考和依据。

五、变压器的未来发展方向5.1 高效节能：未来的变压器将更加注重能源的高效利用，减少能量损耗和环境污染。

5.2 智能化控制：随着科技的发展，变压器将逐渐实现智能化控制，提高运行的稳定性和可靠性。

高压硅整流变压器常见故障分析

高压硅整流变压器常见故障分析摘要：伴随着工业生产和电子技术的发展，高压硅整流变压器应经被广泛应用于各个行业。

本文结合高压硅整流变压器的特点，对高压硅整流变压器运行中常见的故障进行研究分析并阐述了解决故障的方法。

关键词：高压硅整流变压器；故障分析；解决方法高压硅整流变压器作为一种将入向电流转变为符合使用的直流电源的电力电子器件，在工业生产中应该保证能够安全平稳的运行。

这就要求电力人员能够对高压硅整流变压器产生的故障能够充分掌握其机理，希望本文能够提供一些参考。

1.高压硅整流变压器的综述（1）压硅整流变压器分为中阻抗和高阻抗。

其中中阻抗整流变压器有着高、低阻抗整流变压器的优点，它能在环境较为恶劣和负载变化较大的情况下运行。

高阻抗变压器的设计回路的总阻抗为35%-40%，根据总阻抗的特性可以高山整流输出电压波形的系数，从而获得较低的峰值对平均值的比值。

其总阻抗越高，波形改变的也就越明显，输出的电晕功率也越高，从而使用电器获得更高的效率。

（2）高压硅整流变压器安置在电除尘的顶部，其外壳的防护等级为IP54，底部合适放置集油盘，硅整流变是高、中阻抗。

（3）高压硅整流变压器内有轻瓦斯报警、重瓦斯跳闸和并发出升光报警信号。

（4）高压硅整流变压器的额定电压为72kV的整流变初级设三个抽头，分别为60kV档、66kV档和72kV档。

2.高压硅整流变压器的故障排除方法一般情况下高压硅整流变压器的稳定性是比较高的，但在长期运行当中，由于整流硅堆烧损或将电容击穿。

导致了高压侧短路、爬电或者控制器失控。

高压硅整流变压器发生故障时应先检查控制器，控制器故障可以通过变压器的参数进行初步判断。

2.1变压器故障的一般检验方法（1）首先观察外观，观察变压器的外壳和电源的输入输出是否正常，检查所有的引线和紧固件必须紧固并没有放电烧毁痕迹。

（2）测量绝缘电阻，低压绕组对地绝缘至少要大于300MΩ，高压输出对地绝缘应至少要大于2000MΩ，高压输出对低压绕组绝缘电阻值应大于500MΩ。

高压硅整流变压器

• 通过以上方法发现绕组、硅堆或高压测量电阻等有问题，
则必须进行更换。
各高压绕组的直流电阻，把测量值与标签上的电阻值进行比较，如相差较大，则该绕组被损坏；如相差不大，则需进一步作变比试验判断。
• 变ห้องสมุดไป่ตู้试验：用调压器从低压绕组输入U1=5～10V，观察一次
电流的变化，若I1>1A，则肯定有绕组短路。这时，用万用表分别测量各高压绕组的感应电压，同匝数应同电压，否则电压较低的视为短路。若高压绕组同匝数对应同电压，而I1有明显变化，则判断低压绕组有短路现象。
套管绝缘、RI与RV之间、低压电缆 (3).变压器油耐压试验：静止24小时后，用取样瓶从下部放油阀取适量油
样箱体内油应清澈，无明显浑浊或异味，对每台整流变压器油取油样送电厂油化验室进行检验。化验结果填入检修记录，耐压试验：击穿电压应大于45KV/2.5mm (4).空载升压试验：空载电压应达到额定值，当空载电压为额定值的1.5 倍时，在1分钟内应无绝缘击穿或异常响声 (5).试验结束后，由班组申请，B级质检员进行验收，填写B级验收合格证：
(3).接线：将低压侧电缆按拆卸顺序重新接好，重新接好温控器、瓦斯继电器及二次反馈信号电缆，安装整流变本体接地线
(4).回装结束后，由班组C级质检员进行见证：
4.7.试验
依据试验规程、确保安全距离 (1).直流电阻测量：AX1、AX2、AX3、电流采样电阻、电压采样电阻、
阻尼电阻 (2).绝缘电阻测量：高压对低压及地、低压对高压及地、铁心绝缘、高压
厚度时，借助于振打机构使粉尘落人下部灰斗，净化后的气体便从圆筒向上部排出，一般称圆筒为收尘极，金属线为电晕极或放电极。
4.检修步骤及工器具使用
4.1 准备工作 (1).办理工作票 (2).组织学习 (3).材料准备,工器具准备 (4).现场布置,根据现场实际情况设置围栏，确定工作区域。 (5).工作负责人对所有工作人员进行安全技术交底，工作人员都清

整流变压器原理

整流变压器原理整流变压器是一种将交流电压转换为直流电压的电力变压器。

它主要由铁芯、初级线圈、次级线圈和整流器等部分组成。

整流变压器的原理是利用铁芯和线圈的电磁感应作用，将交流电转换为直流电，从而实现电能的有效利用。

首先，整流变压器的铁芯起着电磁感应和传导磁场的作用。

当通过初级线圈的交流电流流过铁芯时，铁芯内部会产生交变磁场，这个交变磁场会感应到次级线圈中，从而在次级线圈中产生感应电动势。

其次，初级线圈和次级线圈的匝数比决定了整流变压器的变压比。

变压比是指初级线圈匝数与次级线圈匝数的比值，通过变压比的选择，可以实现对输入电压的调节和变换。

当变压比大于1时，可以实现升压变压；当变压比小于1时，可以实现降压变压。

接着，整流变压器的整流器起着将交流电转换为直流电的作用。

整流器一般采用二极管或者晶闸管，通过控制整流器的导通和截止，可以实现对交流电的整流，将其转换为直流电。

这样，整流变压器就可以将交流电转换为直流电，从而满足不同电路对电源的需求。

最后，整流变压器的输出电压稳定性和负载适应性是其重要特点之一。

通过合理设计变压器的铁芯和线圈参数，可以实现输出电压的稳定性。

同时，整流变压器还可以根据负载的变化，自动调节输出电压，从而满足不同负载对电源的需求。

总的来说，整流变压器通过铁芯和线圈的电磁感应作用，利用变压比和整流器的控制，将交流电转换为直流电，实现了电能的有效利用。

它在工业生产和电力系统中有着广泛的应用，为电力传输和电子设备提供了稳定可靠的电源。

整流变压器的原理和工作机制，对于电气工程师和电子技术人员来说，是非常重要的基础知识，对于深入理解电力系统和电子设备的工作原理具有重要意义。

高压硅整流变压器

72 56 71 55 54 69 53 68 67 51 66 50 65 49 64 48 63 47 62 46 61 45 60 44 59 43 58 42 57 ON SPARK
A C -L IN E A L IV E REMOTE T O K E N R O T A T IO N OFF NETWORK RTU
总烃不高，H2＞100μL/L， CH4占总烃中的主要成分
5
局部放电
五、不同故障类型产生的气体
故障类型主要气体组分次要气体组分
油过热
油和纸过热油纸绝缘中局部放电油中火花放电油中电弧油和纸中电弧
CH4，C2H4 CH4，C2H4，CO， CO2
H2，CH4，CO H2，C2H2 H2，C2H2
第九章工艺特点
铁心：浸漆处理，可以提高抗振性和降低噪声。
低压绕组：浸漆处理，提高绕组整体机械强度。
高压绕组：真空浸漆处理，提高绕组整体机械强度；防止绕组浸漆不透，内部产生永久性空腔，从而容易产生内部放电。层间绝缘采用棱格点胶纸，改善绕组散热条件。器身：真空干燥，将所有零部件水分去除，提高产品质量。总装：注入变压器油后，抽真空排气，将装配过程中混入的空气排除，保证产品质量。
EPIC-II是用于调整和控制输入到静电除尘器的电源功率的基于微处理器的控制器。在烟气温度、烟气成分、气流发生很大变化时， EPIC-II能够将火花率调整到一个比较合适的水平。它调整整流器使得输入除尘器的电流根据火花工况的变化而变化。所有的操作可以通
过（上位机）等进行监控。
EPIC II
三、 EPIC-II面板
质量指标新油GB/T 投入运行前的油运行油透明、无杂质或悬浮物无＞5.4 ≥4.2 ≤0.03 ≤0.03 ≤0.1 ≥140（10#、 ≥140（10#、与新油原始测定 25#） 25#）值相比不低于10 ≥135（45#） ≥135（45#） ≤20 ≤35 ≥40 ≥35 ≥19

变压器工作原理及详细介绍

变压器工作原理及详细介绍要知道变压器的工作原理，首先要知道它的功能，其实也不外乎就是电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁芯形状一般有E型和C型铁芯。

它原理简单但根据不同的使用场合（不同的用途）变压器的绕制工艺会有所不同的要求。

电源变压器应用非常广泛。

变压器按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、单相变压器、电炉变压器、整流变压器、电抗器、抗用变压器、防雷变要知道变压器的工作原理，首先要知道它的功能，其实也不外乎就是电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁芯形状一般有E型和C型铁芯。

它原理简单但根据不同的使用场合（不同的用途）变压器的绕制工艺会有所不同的要求。

电源变压器应用非常广泛。

变压器按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、单相变压器、电炉变压器、整流变压器、电抗器、抗用变压器、防雷变压器、箱式变压器、箱式变电器。

变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。

当一交流电流(具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。

一般指连接交流电源的线圈称之为「一次线圈」(Primary coil);而跨于此线圈的电压称之为「一次电压.」。

在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈问的「匝数比」所决定的。

因此，变压器区分为升压与降压变压器两种。

大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。

基于铁材的高导磁性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度之磁耦合。

在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者之线圈匝数比相同。

因此，变压器之匝数比，一般可作为变压器升压或降压的参考指标。

高压硅整流器

一、产品用途、及适用范围该设备主要可用于工业部门的除尘、除雾、脱水、除焦袖、杂质分离和回收稀有金属及其它原料等项业，是保护环境，综合利用资源的重要设备。

在各行业具有广泛的适用范围具体如下:1、电力工业：用于锅炉的烟气除尘。

2、冶金工业:用于有黑色金属冶炼收尘、回收金属冶炼原料及其综合利用。

3、建材工业:用于水泥和耐火材料工业的除尘和回收原材料。

4、石油工业:用于分离原油中所含的盐份、水份或其它杂质，亦可用于液化气的净化除尘。

5、化学工业:用于回收烟气中有价值的成份，在制酸工业中用于除雾、除尘等。

6、轻纺工业:用于造纸和纺织工业的回收碱及除尘。

7、电子、医药、精密机械工业:用于净化空气，提高产品质量。

二、产品型号说明三、产品使用的环境条件1、海拔高度不超过1000 米。

2、恒流源控带柜环境温度-10℃～＋40℃，高压直流变压器的环境温度不大于40℃，不低于变压器油规定的凝点温度。

3、空气相对湿度不超过90%(在相当于空气温度20±5℃时)。

4、场地情洁，通风良好，空气中不得有过量尘埃，无导电、易燃、易爆尘埃气体，无腐蚀金属和破坏绝缘的气体。

5、供电电网的正弦交流电压，幅值波动范围不得超过其额定值的±10%。

6、恒流源控制柜和高压变压器应可靠接地。

接地电阻≤2Ω。

接地线的截面积不小于2.5m ㎡，导线采用多股铜芯软电缆。

7、高压直流变压器如果不装在专门的房间内，周围应设置栅栏，栅栏也应有可靠的接地，接地电阻≤2Ω。

油箱壁到栅栏或墙壁的距离应大于1.5米。

四、工作原理本产品由恒流控伟柜和高压整流变压器二个部分组成。

1、高压硅整流变压器：由局压变压器和局压硅整流器组成，共同装入一个方形金属油箱内，并充入清洁干燥的变压器油。

交流输入电压由低压绝缘套管接入，直流高电压则由高压绝缘套管引出。

变压硅整流器的工作原理:将交流380V电压，经高压变压器升压，再经高压硅整流桥整流后输出负极性直流高电压。

GGAj-02系列高压硅整流设备使用说明书

该电路由电流互感器 LH2、QL201、R202、R203、R214—216、W202、IC5B、R218、D205、 SCR201、发光管 LED201 继电器 J1 等组成。IC5B 及外围元件接成比较器形式，在正常工作时，反向输入端 6 脚电位较高，比较器输出低电平电路正常工作。如果一次电流由于某种原因增大时，电流互感器将这一信号经 QL201 整流，电容滤波，经电阻 R217 输入比较器的同向输入端，当这一信号高于反向输入端电位时，比较器反转输出高电平，该高电平触发可控硅 SCR201、SCR204 导通。SCR201 导通使发光管 LED201 亮，指示一次过流保护；SCR204 导通，使继电器 J1 吸合，切
--4--
GGAj-02 系列高压硅整流设备使用说明书
号来自由 IC2 及外围元件组成的综合处理电路，IC3 的第八脚为移相脉冲的输出脚。 5、手控及综合处理电路
该电路由 W101、IC2、R103-119、C105、R106 等组成，该电路能对由 R109、R105、R107、W101 产生的手控信号、由 R111 引入的负向闪络封锁信号进行同相放大。当手动信号增大时，则输出增大，经触发电路使主回路 SCR 导通角增大，当电场发生放电时，闪络封锁信号经该电路放大后使输出降低，经触发电路使主回路 SCR 输出封锁。 6、反馈信号的放大电路该电路由 IC5A、电位器 W205、R208-212 等组成，它的作用是将二次电流反馈取样信号放大、送到综合处理电路，再经移相器、触发放大电路，去调整输出电压和电流，在主回路、电场、二次电流检测回路，反馈信号放大、处理电路、移相、触发电路形成一个闭环负反馈电路，使整个电路工作稳定可靠，调整 W205 可调节二次电流的反馈深度。 7、检测取样保护电路为确保整个电路正常稳定运行，并能有效地防止由误操作引起的对设备的冲击破坏等不良后果，该设备保护电路工作原理分述如下：（1）一次电流检测保护电路

整流变压器的工作原理

整流变压器的工作原理
整流变压器的工作原理：
①整流变压器专为配合整流电路而设计用以将交流电转换为直流电源适用于各种工业场合；
②典型结构包括铁芯绕组冷却系统以及保护装置等部分共同协作完成变压任务；
③铁芯一般采用硅钢片叠压而成具有较高磁导率利于磁场集中减少损耗；
④绕组分成初级次级两部分前者连接电网后者与整流桥相连承担电压变换职责；
⑤根据应用需求可以选择单相三相星形三角形连接方式灵活调整输出特性；
⑥整流桥由多个二极管组成利用其单向导电特性将交流波形变为单向脉动电流；
⑦为抑制谐波改善电能质量现代整流变压器常配备滤波器平波电抗器等附件；
⑧冷却系统旨在维持设备温升在安全范围内常用方式有自然风冷强迫油循环等；
⑨在冶金化工等行业中整流变压器发挥着不可或缺的作用如电解铝生产中提供稳定直流供给；
⑩设计时需充分考虑负载性质电网波动等因素合理选型确保长期可靠运行；
⑪定期维护检查电气连接紧固件状况及时更换老化部件是保证设备性能的关键；
⑫随着技术进步未来可能出现效率更高体积更小的新型整流变压器满足市场需求。

高压硅整流变压器基本原理及维护

高压硅整流变压器基本原理及维护♦1、基本原理 ♦变压器是一种静止电器设备，它利用电磁感应的原理，可以将一种电压的交流电能转换成同频率的另一种电压的交流电能。

♦变压器是利用电磁感应的原理工作，在一个闭合的铁芯上套有二个绕组：初级绕组和次级绕组，当初级绕组 ♦ 接到交流电源U1时，在初级绕组会产生激磁电流I1，磁势W1I1,该磁势在铁芯中产生与流电源同频率的交变磁通Ф0，根据电磁感应定律铁芯中同时与初、次级绕组交链的交变磁通在初、次绕组中都会感应出交变电动势E1和E2.♦1Ф0 ♦Ф0 ♦假设变压器为理想变压器 ♦U1=E1 ♦U2=E2 ♦U1/U2=E1/E2=W1/W2 ♦由上面的推导可知，变压器的初、级电压与砸数成正比。

♦当W2>W1时，为升压变压器， ♦当W2<W1时，为降压变压器。

♦ 如果次级接上负载，则次级绕组就会产生感应电流I2，反磁势W2I2,反磁通Ф2，此时在初级绕组产生一个新的电流I1，新的磁势W1I1，新的磁通Ф1，与W2I2、平衡。

初、次级绕组的磁势、磁通大小相等，方向相反。

♦ Ф1＝ Ф2，W1I1=W2I2♦ I1/I2=W2/W1♦ 由上面的推导可知，变压器的初、级电流与匝数成反比。

2、变压器结构高压硅整流变压器由升压变压器和整流器两大部分组成，高压绕组采用分组式结构，各自整流，直流串联Ф1 U1 I2输出。

根据阻抗大小分为低阻抗变压器和高阻抗变压器。

（1)结构铁芯：由高导磁材料的冷轧硅钢片（QD151-35)组成。

绕组：低压绕组和高压绕组组成。

整流器：由多个整流桥串联。

油箱3、故障判断和处理（1）一般检查a、用2500v的摇表测量低压绕组对地的绝缘电阻，其阻值应大于400MΩ;b、高压输出“－”级与“高压侧”的阻值为78M；c、高压输出“－”级对地的绝缘电阻阻值应为200M Ω；d、变压器油的耐压应大于，若小于则要进行检查。

（2)联机开路检查将变压器和控制柜连接好，把变压器输出端开路，合上电源。

GGAj02K型高压硅整流设备原理17页word

GGAj02K型高压硅整流设备原理一、K型高压硅整流设备的主要特点：本产品是采用16位单片机作为控制核心，立足于“全数字化技术特征，高精度火花响应控制、独创性控制功能，网络化设计概念”四大目标。

应用龙净最新研究成果，吸收国内外最新技术控制精华，开发出的控制部分采用以80C196KB单片机为核心的MVC 196微机自动电压控制器。

产品主要技术特点有：1、数字化控制程度大幅度提高，采用高速、高性能、大容量真16位单片机系统，利用80C196KB的多路A/D。

△对模拟信号输入采用高速、高分辨率采样。

△对二次电压、电流瞬时值进行连续采样。

△为实现检测电压峰值、谷值，检测、存贮波形，软件检测火花提供了保证。

2、独家采用硬件和软件双重火花检测控制技术△在兼容DA VC原有的浮动火花检测控制技术基础上，开发出纯软件检测火花新技术，该技术重点检测非常微弱的火花信号和火花先兆信号。

△在闪络控制中实现无冲击不关断软控制，电场电压恢复很恢复很快，损失极小。

△可在高火花频率下安全、稳定运行。

3、多种控制方式△火花跟踪控制△最高平均电压控制△火花率设定控制△临界少火花控制△双半波间歇供电控制△单半波间歇供电控制△可根据用户要求提供其它各种不同的控制方式4、独创具有自己特色的功能△自动快速绘制电场动态伏安曲线族。

该族曲线包括平均值、电压峰值、电压谷值三组曲线；动态曲线族与静态曲线相比，更为真实地反映电场内部的工况。

通过对动态伏安曲线族的分析，可对反电晕、电晕封闭、电场积灰等工况的发生与程度做出准确的判断。

△采集并存贮电压、电流波形。

自身具有与“数字存贮示波器”相似的瞬间单次波形记录贮存功能和重复波形记录刷新功能。

自动捕捉火花放电瞬间的电压、电流波形并自动刷新、自动记录正常运行时的电压、电流波形。

5、强化网络系统控制，IPC的一个功能强大的子系统△所有参数可以在上位机上设定。

△IPC可监控MVC-196的实时运行状态。

△可将控制参数渗透到每一项控制内容。

变压器说明书

第一章概述一、产品型号和名称1、产品名称：GGAJ02—□高压硅整流变压器。

2、产品型号含义如下：变压器类别（C表示侧出线，正出线省略标注；M表示全密封，敞开式省略标注；YT表示一体化，G表示高阻抗，低阻抗省略标注）表示额定输出直流电压（平均值）表示额定输出直流电流（平均值）表示调压方式为晶闸管调压表示冷却方式为油浸自冷表示高压用表示硅整流二、种类及特点：1、变压器的组成：升压变压器＋整流器组成。

2、特点：（1）阻抗电压高。

（2）油温升低40K（电力变为55K）3、变压器形式：按性能分有三种（1）低阻抗变压器加电抗器。

（2）高阻抗变压器：它是将阻抗电压值设计在变压器中，免去一个电抗器，给设计、制造、安装提供了更多的方便。

（3）一体化（YTC）变压器（新型变压器）：是我公司结合高阻抗和低阻抗变压器的技术优点而研制开发的新一代电除尘用整流变压器，具有较高的性价比。

按出线方式分有两种：（1）侧出线，也称户外式；（2）正出线，也称户内式。

按铁心结构分：壳式和芯式两种。

第二章主要技术性能和技术参数一、产品使用条件1、海拔不超过1000m，若海拔高于1000m时，按GB/T3859.2中附录B作相应修正，并按实际海拔高度设计（特殊设计）。

这是因为当海拔高度超过1000m时，由于空气稀薄，影响了绝缘和散热。

当H> 1000m，每升高100m，外绝缘间隙增加1％；温升限值降低1K。

2、环境温度不高于+40℃，不低于变压器油所规定的凝点温度；当环境温度高于+40℃时，按实际环境温度设计（特殊设计）。

3、空气最大相对湿度为90%（相当于空气20±5℃时）。

4、无剧烈振动和冲击，垂直倾斜度不超过5%。

5、运行地点无导电爆炸尘埃，没有腐蚀金属和破坏绝缘的气体或蒸汽。

6、输入交流电压为单相380V，电压的持续波动范围不超过额定值的±10%。

7、输入交流电压频率50Hz，频率波动范围不超过±2%。

高压硅整流变压器油保护方式

高压硅整流变压器油保护方式对油浸式变压器所用绝缘油的保护方式，比较成熟可靠的有以下几种：一、变压器油箱上方安装储油柜。

变压器油箱内部充满绝缘油，油因温度升、降发生热胀冷缩，体积发生变化，由储油柜的容积来补偿。

储油柜上部空气通过油封吸湿器与外部大气相通。

当油温降低时，油位下降，外部空气通过吸湿器进入储油柜；当油温升高时，油位升高，储油柜上部空气排除，变压器内部不存在残余压力。

绝缘油与空气接触时，空气中的水份和氧气会通过油和空气接触的表面渗透入绝缘油中，使绝缘油的电气性能降低，并加速其老化进程。

安装储油柜后，首先，跟空气接触的油表面由变压器油箱的横截面缩小至储油柜的横截面；其次，储油柜和油箱通过直径为Φ25~Φ50的钢管连接，连接钢管从底部升入储油柜中，高出底部25mm以上。

这样即使储油柜中，因其油面和空气长期接触，而吸入少量水份，因水比重比油大，会沉降到储油柜底部，而不会进入油箱。

第三，通过吸湿器油封过滤和其内硅胶干燥剂吸附进入储油柜中空气的水份，能有效的降低进入储油柜水气量。

因此，安装储油柜，能有效的阻止大气中的水份和氧气直接进入变压器油箱中。

优点如下：a、结构简单，适合各种油箱形式；b、适合安装气体继电器；c、油箱内部不存在残余压力，降低渗漏的可能性；d、油位观察直观；e、安全可靠，使用经验成熟。

缺点：储油柜上部空气和外部大气相通，虽然有油封吸湿器保护，但难以完全保证大气中的水份不进入储油柜。

吸湿器中硅胶干燥剂要定期更换。

我国电力变压器国家标准《GB6451》规定，中小型电力变压器均采用装储油柜的油保护方法，它也是目前我国电除尘用高压硅整流变压器所广泛采用的油保护方法。

多年及大面积广泛使用的经验表明，这是一种安全可靠的绝缘油保护方法。

二、全充油密封型油箱采用由冷轧薄钢板（1.2～1.5mm）压制成形的波纹油箱。

波纹片除起散热作用外，由其发生弹性变形来补偿变压器内部绝缘油在温度升高、降低时的体积变化量。
