安捷伦8960_GSM主要射频指标测试手册
安捷伦8960简介
安捷伦8960是用于手机测试的综合测试仪， 在统一的硬件平台E5515A/B/C上可以根据 安装的软件不同进行各60界面说明
操作8960时主要是在三个屏幕里进行的，如 下图所示，在测试屏幕（MEASUREMENT）里进 行测试结果的读取和对测试参数的设置，在呼叫 设置屏幕(CALL SETUP)里进行呼叫建立的相关设 定，在系统配置(SYSTEM CONFIG)里配置仪器 地址等参数。 选择“MEASUREMENT”，“SYSTEM CONFIG”,“CALL SETUP”三个按键可以在这三个 测试界面里进行切换。
6. 按下F9键，把Traffic Channel选为1； 7. 按下F10键，把MS TX Level 选为第5功率等级； 8. 按下F12键，Return返回到CALL SETUP界面； 9. 按下F7键，进入BCH设置界面； 10.再次按下F7键，输入数据看GSM Fast Bit Error 的值是否是小于2.439%，选择一个最小的能够满 足条件的值，这个值就是所测手机在该信道的灵 敏度。 11.按下F12键Return返回，按下F8键进入TCH Parameters设置，按下F9键选择另外的信道进行 测试（GSM一般选择1,62,124这三个信道进行测 试就可）。
三. 功率测试设置
1. 点击8960右下方的“Measurement Selection”键 2. 在出现的选择菜单栏中选择GSM/GPRS Transmit Power 测试项，进入功率测试状态(旋转旋钮可以进行选择，按 下旋转按钮可以确认选择，也可以用Enter键进行确认)。 3. 按下F8键，进入TCH Parameters设置； 4. 再按下F8键， Traffic Band 选择为EGSM; 5. 按下F9键，选择测试信道—Traffic Channel （PGSM:1~124;EGSM:1~124,975~1023）； 6. 按下F10键，选择功率等级为最大功率等级5(5~19)； GSM一般测试1,62,124三个信道最大功率等级的功率 (33+/-2dbm)。
Agilent(安捷伦) 8960综测仪 中文说明书
5) &RPPXQLFDWLRQV 3*8 ( 0LVVLRQ $YHQXH /LEHUW\ /DNH :DVKLQJWRQ 86$
'HFODUHV WKDW WKH SURGXFW 3URGXFW 1DPH
0RGHO 1XPEHU 3URGXFW 2SWLRQV
欧洲 $JLOHQW 7HFKQRORJLHV (XURSHDQ 0DUNHWLQJ 2UJDQL]DWLRQ 32 %R[ $= $PVWHOYHHQ 7KH 1HWKHUODQGV 荷兰
日本 $JLOHQW 7HFKQRORJLHV -DSDQ /WG 0HDVXUHPHQW $VVLVWDQFH &HQWHU 7DNDNXUD&KR +DFKLRML6KL 7RN\R -DSDQ
KWWSZZZDJLOHQWWHFKFRPVHUYLFHV(QJOLVKLQGH[KWPO 如果无法访问因特网 以下所列服务中心可让您找到离您最近的服务代表或代理
美国 测试与测量电话服务中心 7HVW DQG 0HDVXUHPHQW &DOO &HQWHU 美国境内免费电话
欧洲
加拿大
日本 测量技术支持中心 0HDVXUHPHQW $VVLVWDQFH &HQWHU
拉丁美洲
传真
传真
澳大利亚 新西兰
澳大利亚 新西兰
警告
Байду номын сангаас
警告符号表示存在危险 它提请用户对某一过程 操作方法或其他类似情况 的注意 如果不能正确操作或遵守规则 则可能造成人身伤亡 在完全理解 和满足所指出的警告条件前 不要继续下一步
安捷伦8960综测仪操作指导
一，选择GSM或CDMA开机后进入主界面，选择“SYSTEM CONFIG”按钮，选择F3（Application Selection）后，选择F1（Application Switch），调节仪器上的旋转按钮，光标停留在需设置的项目上，按下旋转按钮，即选中项目，例如选择GSM。
图1. 选择“SYSTEM CONFIG”按钮图2.选择F3图3.选择F2 图4.选择CDMA或GSM一，GSM测试设置线路损耗补偿打开综测仪开关，进入到主界面，选择“SYSTEM CONFIG”按钮，选择“F5（RF IN/out Amptd offset）”，选择“F2（RF IN/OUT Amptd Offset）”，调节仪器上的旋转按钮，光标停留在需设置的项目上，按下旋转按钮，即选中项目，用仪器上的数字键设置数值，设置完成后，再次按下旋转按钮即完成设置。
例如：设置900MHz，1800MHz，1900MHz三个频点的传输损耗分别为-25dBm、-30 dBm、 -20 dBm图5.主界面图6. 选择“SYSTEM CONFIG”按钮图7. 选择F5按钮图8.选择F2按钮图9.旋转按钮图10.设置损耗值图11设置损耗值图12.按旋转按钮二，GSM连接设置按下仪器上“CALL SETUP”按键，然后按下按键“F 7(BCH)”，Cell power设为-60dBm,cell bard为EGSM(测试EGSM和DCS都可选择EGSM,测试PCS要选择PCS),按F12返回。
按下按键“F8(TCH)”，Traffic Band设为测试频带（EGSM，DCS，PCS），选择Traffic channel为所测试相关信道信号（EGSM为62，DCS为699，PCS为660）设置Ms Tx level(EGSM设为5，DCS,PCS 设为0)按F12返回图13.按“CALL SETUP”按键图14.连接设置三，GSM连接综测仪操作把终端放置到综测仪指定位置，打开终端TF测试卡内phone(GSM)软件，按下仪器上“CALL SETUP”按键,按左侧按键“F3 （Originate Call）”,综测仪向机器发出呼叫，仪器出现“Alerting”时，点击终端软件上“接听”选项，终端显示“已接听”，此时综测仪显示“Connected”，证明终端已经连接上综测仪。
8960 WCDMA手动测试步骤(1)

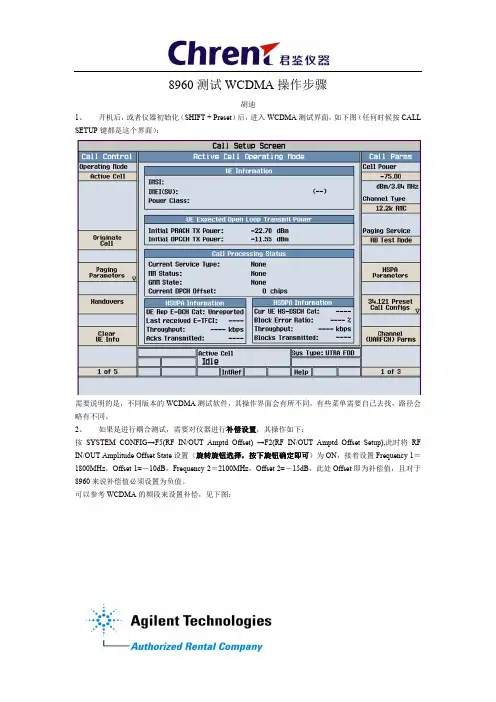

8960测试WCDMA操作步骤胡迪1、开机后，或者仪器初始化（SHIFT + Preset）后，进入WCDMA测试界面，如下图（任何时候按CALL SETUP键都是这个界面）：需要说明的是，不同版本的WCDMA测试软件，其操作界面会有所不同，有些菜单需要自己去找，路径会略有不同。
2、如果是进行耦合测试，需要对仪器进行补偿设置，其操作如下：按SYSTEM CONFIG→F5(RF IN/OUT Amptd Offset) →F2(RF IN/OUT Amptd Offset Setup),此时将RF IN/OUT Amplitude Offset State设置（旋转旋钮选择，按下旋钮确定即可）为ON，接着设置Frequency 1＝1800MHz，Offset 1=－10dB，Frequency 2＝2100MHz，Offset 2=－15dB，此处Offset即为补偿值，且对于8960来说补偿值必须设置为负值。
可以参考WCDMA的频段来设置补偿，见下图：设置置补偿的截图如如下：2此时在仪器面板上会出现Offset字样，它表示仪器进行了补偿设置，如上图红色部分。
补偿值的大小需要根据标准手机对仪器进行设置，不一定所有仪器都设置相同的补偿值。
3、如果直接用射频线将仪器和手机相连，那么不需要设置补偿，或者设置很小的补偿值（比如－0.5dB），本指南以不设置补偿为例。
4、WCDMA手机测试需要使用专用的测试白卡，而且如果不是针对8960专用的手机测试白卡，那么还需要将仪器的鉴权功能关掉。
对于WCDMA手机测试来说，仪器需要的设置比较多，但主要是以下几个方面。
按SHIFT+ Preset对8960进行全复位按CALL SETUP→F1选择操作模式：Operating Mode→Cell Off按More(左)移动到第2页，按F2设置Cell Parameters设置BCCH Update Page =Auto调节旋钮向下，设置ATT (IMSI Attach)Flag State = Set按F6关闭菜单。
安捷伦8960简易测试操作
测试参数前的仪器设置1．在主屏幕下按SYSTEM CONFIG键+F5（RF IN/OUT Amptd offset）+F2(RF IN/OUT Amptd offset setup)进入线损设置菜单。
确定第一栏（RF In/out Amplitude offset state设为ON时，将Frequency1/2分别设置为900/1800MHZ，则其相对应的线损（offset1/2）根据不同手机型号射频线的线损进行设置。
2．按preset键退回主屏幕。
按F7（BCH parms）将Cell power由-85改为-60。
3．按F12（Return）+F8(TCH parameters)将Traffic Band 由PGSM改选为DCS/EGSM 按F9（Traffic channel）将698/30改为512/6 按F10（MS TX Level）将10/15改为0/5。
4．按Measurement seleation键进入测试菜单。
选择Power VS Time 按F2（Change view）按F4（Graph）。
5．按Measurement seleation键进入测试菜单。
选择Phase&Frequency Error 按F1（Phase&Freqsetup）在出现的菜单第一栏中将Off改为80。
6．按Measurement seleation键进入测试菜单。
选择Out put RF Spectrum 按F1（ORFS Setup）按F2（Modulation Freuencies）,选择Modulation offset3/4,将其后的off分别改为1200/1800KHZ 按F6（Returm）F3(Switching Frcquencies)选择Switching offset3/4,将其后的off分别改为1200/1800KHZ。
7．按Measurement selection键进入测试菜单。
安捷伦8960实用简易操作说明[修改版]
![安捷伦8960实用简易操作说明[修改版]](https://img.taocdn.com/s3/m/b4d55c3a580102020740be1e650e52ea5518ce7f.png)
安捷仑8960综合测试仪是GSM和CDMA手机测试常见的测试仪器，现把在生产过程常用的设置和调试在此说明，以便大家需要时参考1.如何将自动测试转换到手动测试？答：按面板右上方LOCAL键，进入本地设置状态即可（注：自动测试是指当仪器连接了电脑所有测试过程由电脑软件控制；手动测试即人工手动直接对仪器进行选择设置和测试。
）2.如何查看8960仪器的当前GPIB地址？答：1.按SYSTEM CONFIG键，进入系统设置界面，即可看到GPIB 地址，如：GPIB Address:203. 如何知道8960仪器当前的测试类型CDMA还是GSM？如何转换？答：1.按SYSTEM CONFIG键，进入系统设置界面，即可看到，如：Application：GSM/GPRS Mobile Test目前产线常用的有两种，（1）G网手机，采用GSM/GPRS Mobile Test（2）C网手机，采用CDMA2000 Mobile TestGSM手机校准时需把C网换成G网，否则不能校准，转换方法如下：先按按面板右上方LOCAL键，再Application Selection进入子画面，按Application Switch ，进入测试类型选项，通过旋钮选择GSM/GPRS Mobile Test或CDMA2000 Mobile Test，按下旋钮键确定，再选择YES 按下旋钮键确定，仪器将执行自动重启进入选定测试类项。
4.如何修改8960仪器的线损值？答：按SYSTEM CONFIG键，进入系统设置界面，按RF IN/OUT Amptd offset进入子画面，按IN/OUT Amptd offset setup，旋钮选择对应频段，按下旋钮键，进入线损值修改，如－10 dB。
（线损值理论上应该通过测试来定，但实际应用中直接输入经验值有8，10，12 dB，使OK手机测试功率在33±3dB之内即可.5.如何用8960测试手机发射功率？答：在待机界面，按Mesutement Selection 进入弹出窗口，用旋钮选择功率***POWER项，注意：GSM900M频段测试功率等级有5——15级， GSM1800M频段测试功率等级有0—15级，GSM900测试信道：1—124（中间信道62）;GSM1800测试信道: 512—885（中间信道698），通话测试时：900M功率等级选最大5，信道选62,功率标准为33±3dB；1800M功率等级选最大0，信道选698,功率标准为33±3dB6.GSM手机接收灵敏度测试用手机建立一个呼叫连接，按下Measurement selection键(测试项目选择)，选择测量项GSM Bit Error(误码)，按下F7(BCH)，再按F7调节Cell Power(信元功率)，当Bit Error(误码)不超过2.4%时，Cell Power的值即为所测手机的接收灵敏度，国标为-102 dBm。
安捷伦8960测量原理及操作说明
安捷伦8960测量原理及操作说明一、测量原理1.信号调制解调：测量设备与被测设备之间建立无线连接后，通过信号调制解调模块将测试信号转换成与被测设备相适应的信号，然后将被测设备发送的信号经过解调转换成数字信号。
2.信号发射与接收：通过射频信号处理系统，将数字信号转换成高频射频信号，通过无线天线发送到被测设备，同时接收被测设备发送的信号。
3.信号分析：通过信号处理单元，对接收信号进行频谱分析、波形分析、调制解调分析等，获取信号的各项参数。
二、操作说明1.连接设备：将测试设备与被测设备通过数据线或者无线连接，在软件界面上选择正确的接口和通信制式。
2.设置测试参数：根据测试需求，设置相应的测试参数。
包括频率范围、带宽、功率级别、调制方式等。
3.启动测试：点击开始测试按钮，仪器将自动产生测试信号并发送到被测设备。
同时，仪器将接收被测设备发送的信号并进行分析。
4.监测信号性能：根据测试需求，在界面上选择需要监测的信号性能参数，如信号强度、误码率、速率等。
仪器将实时显示和记录这些参数。
5.结果分析：测试完成后，可以通过仪器提供的分析工具对测试结果进行进一步分析，如绘制波形图、功率谱图、调制解调图等。
6. 测试报告生成：系统可生成详细的测试报告，包括测试参数、测试结果、分析图表等。
可以导出为Excel、PDF等格式。
三、使用注意事项1.使用正确的天线和连接器，确保信号传输的质量和稳定性。
2.在设备连接之间进行频谱清洁，避免干扰信号的出现。
3.在设置测试参数时，根据被测设备的要求进行合理选择。
4.在测试过程中要注意设备的工作温度和通风情况，确保设备的正常运行。
5.对于不同通信制式的测试，要熟悉相关的技术标准和测试规范，确保测试结果的准确性。
通过以上的操作说明，您可以正确使用安捷伦8960进行无线信号测试和性能检测。
根据测试需求，合理设置测试参数并分析测试结果，可以帮助您更好地了解被测设备的性能和信号质量。
安捷伦8960常用使用方法
安捷伦8960常用使用方法一、启动和连接1.将8960与电源适配器连接并接通电源。
2.使用USB线将8960与电脑连接。
3. 打开PC Application Manager（PCAM）。
在PCAM主界面，选择仪器配置，然后选择安捷伦通信仪器配置向导（Agilent Connection Expert）。
4.在配置向导中，点击“”按钮，选择8960无线通信测试仪。
5.配置仪器地址，点击“确定”完成配置。
二、创建和配置测试项目1.在PCAM中，选择“测试”选项卡，然后点击“创建测试项目”按钮。
2.在创建测试项目向导中，选择您要测试的技术类型（如LTE、WCDMA等）和版本。
点击“下一步”。
3.在配置测试项目向导中，根据测试需求选择适当的配置选项，如信道模型、功率控制设置等。
点击“下一步”。
4.配置测试项参数，如频率、功率、带宽等。
点击“下一步”。
5.配置高级设置，如硬件连接和接收测试。
点击“下一步”。
6.配置测试报告设置，选择报告生成方式和路径。
点击“下一步”。
7.点击“完成”按钮完成测试项目的创建和配置。
三、进行测试1.在PCAM中，选择“测试”选项卡，然后选择您创建的测试项目。
2.点击“开始测试”按钮开始测试过程。
3.在测试过程中，仪器将自动进行测试并记录测试结果。
4.在测试完成后，可以在PCAM中查看测试结果，包括各种指标和性能参数。
四、分析和优化1.在PCAM中，选择“分析”选项卡，然后选择您感兴趣的测试项目。
2.可以查看各种指标和性能参数的分析结果，如信号质量、功率控制、误码率等。
3.根据分析结果，可以进行优化和改进，如调整测试参数、改变信道模型等。
五、生成测试报告1.在PCAM中，选择“报告”选项卡，然后选择您感兴趣的测试项目。
2.点击“生成报告”按钮生成测试报告。
3.可以选择生成报告的格式和布局。
4.点击“生成”按钮生成测试报告。
六、其他功能和操作1.通过PCAM界面可以对仪器进行各种操作，如远程控制、固件升级等。
