MSTP以太网专线测试指标
以太网测试方法与指标
在企业网络环境下，以太网测试主要包括吞吐量、延迟、丢包率、抖动等指标。测试时 需要模拟企业实际业务流量，如ERP、CRM、邮件系统等，以评估以太网在真实场景
下的性能表现。
云服务提供商的以太网测试案例
总结词
详细描述
云服务提供商的以太网测试案例主要关注高 可用性和可扩展性，以满足大量用户的需求。
测试方法与指标的重要性
重要性
以太网测试方法和指标是评估网 络性能和诊断问题的关键工具， 有助于提高网络的稳定性和可靠 性。
测试方法
常见的以太网测试方法包括吞吐 量测试、延迟测试、丢包率测试 等，这些方法可用于评估网络连 接的性能。
指标
以太网测试的指标包括吞吐量、 延迟、丢包率、抖动等，这些指 标可帮助我们了解网络连接的质 量和可靠性。
05
以太网测试实践
测试环境搭建
01
02
03
确定测试需求
明确测试目的、测试范围 和测试标准，以便选择合 适的测试设备和工具。
配置网络设备
根据测试需求，配置以太 网交换机、路由器、终端 设备等网络设备，确保设 备正常运行。
搭建测试环境
根据测试需求和网络设备 配置，搭建测试环境，包 括网络拓扑、IP地址分配、 设备连接等。
协议分析仪
协议解析与诊断
协议分析仪可以对以太网中的数 据包进行深度解析，帮助用户了 解网络中各个协议的运行状况，
发现潜在问题。
流量监控与审计
协议分析仪可以实时监控网络流量， 对流量进行统计和分析，提供流量 报告和审计功能。
支持多种协议
协议分析仪不仅支持以太网协议， 还可以测试其他协议，如FTP、 SMTP等。
以太网测试方法与指
• 引言 • 以太网测试方法 • 以太网性能指标 • 以太网测试工具 • 以太网测试实践 • 案例分析
以太网专线测方法
7
A、Z段测试的准备工作
测试前的数据检查。
A端测试方：在前往用户机房之前，由本地网管查看线路数据 是否完成、是否存在告警。本地线路测试通过之后再进行全 程测试。 Z端配合方：在前往用户机房之前，由本地网管查看线路数据 是否完成、是否存在告警，一切正常后，工程师前往用户端。
测试工具准备
A端测试方：笔记本电脑、以太测试仪表、平行及交叉的五类 线缆、SC、FC、LC等接口的光纤、通信工具及各测试方联系 方式。 Z端配合方：笔记本电脑、平行及交叉的五类线缆、以太端口 的硬环回端子、通信工具及各测试方联系方式。
8
A、Z段测试的准备工作
测试具体操作
A 端测试仪表以太端口设置为 100Mbps ，全双工的工作模 式，若 A 端为汇聚端口，需要在测试中设置 VLAN 标记。按 照 RFC2544 的测试流程，以线路的额定带宽进行线路吞吐 量和丢帧率的测试。测试应符合测试指标要求。若进行ping 测试需要配置好笔记本电脑的IP地址。 Z 端需要在被测端口做以太口硬环回，确认环回后被测端口 处于 up 激活状态，若进行 ping 测试需要需要配置好笔记本 电脑的IP地址。
22
SDH以太网专线测试方法
23
SDH以太网专线测试方法
长途SDH以太网专线采用硬环回测试和 ping测试两种测试方 法：
硬环回测试 A端工程师在传输设备的以太端口挂测试仪表， Z端工程师 在相应传输设备的以太端口打硬环的环回测试方法。
MSTP以太网专线测试指标
MSTP以太网专线测试指标MSTP以太网专线的测试方案和参数设置MSTP以太网专线是利用传统的SDH网络承载，在用户端采用MSTP设备为用户提供以太网接口的专线业务。
这种业务的特点是:用户接口使用方便;能够灵活提供2M~100M的带宽;在骨干传输网上带宽独享，可以保证传送质量。
MSTP以太网专线的主要性能测试指标MSTP以太网专线的性能测试指标主要是:传输时延、丢帧率、吞吐量。
传输时延:是指测试仪表收到帧的时间与发出这一帧的时间之差。
假设仪表发出某一帧的时间为Ta，收到这一帧的时间为Tb，则时间Delay=Tb-Ta。
传输时延包括MSTP设备处理时延、SDH设备处理时延和信号传输时延。
在城域网内(短距离)应用时，MSTP以太网专线的传输时延主要是设备时延。
一般MSTP设备处理时延在1ms以内，每台SDH设备引入的处理时延在0.5ms以内。
在长途网内(长距离)应用时，MSTP以太网专线的传输时延主要是信号传输时延，一般按照5ms/千公里计算。
MSTP设备的处理时延与以太帧的长度是正相关的关系。
以太帧越长，MSTP设备的处理时延越大。
丢帧率:是指测试仪表发出帧数与收到帧数之差除以仪表发出帧数，再乘以100%。
公式表示如下:(仪表发出帧数-收到帧数)/仪表发出帧数*100%。
不同帧长下的丢帧率会有所变化，随着帧长的增加，丢帧率会增加。
指标要求:以太帧长度为64字节时，测试15分钟，丢帧率应为0。
吞吐量:是指在没有丢帧的情况下，整个通道的最大数据速率，一般用bit/s或者帧/秒表示。
以帧长度64字节为准，根据用户的业务带宽需求，设置相应的VC通道个数。
对照表如下:业务带宽与通道配置对应关系业务带宽配置的(Mbps) VC通道个数 2 VC-12-1v 4 VC-12-2v 6 VC-12-3v 8 VC-12-4v 10 VC-12-5v 15 VC-12-7v 20 VC-12-10v 25 VC-12-12v 30 VC-12-14v 35 VC-12-17v 40 VC-12-19v 45 VC-12-21v 50 VC-12-23v/VC-3-1v 60 VC-12-28v 70 VC-12-33v 80 VC-12-37v 90 VC-12-42v 100 VC-12-46v/VC-3-2v 150 VC-4-1v 300 VC-4-2v 450 VC-4-3vVC-4-4v(大于4个VC4，建议采用WDM技600 术) 750 VC-4-5v 900 VC-4-6v 1000 VC-4-7v测试方案上述三个指标均采用环回测试方法。
MSTP以太网单板带宽及测试说明
MSTP以太网单板带宽及测试说明对于MSTP产品提供的以太网特性，业界的标准做法是采用数据分析仪（如Smartbits、IXIA仪表）进行专项测试，测试项目通常包括吞吐量、时延、丢包率和背靠背，在条件允许的情况下，也可以进行长期稳定性测试。
需要强调的是，任何基于软件和三层及以上协议的测试方法都不能完全准确的反映出MSTP产品的以太网性能，其只能在特定条件下、一定程度的反映出以太网通道的部分性能指标。
1 以太网测试方法说明以下从几个方面来阐述MSTP产品的以太网特性的正确测试方法。
1.1 MSTP产品的以太网特性功能定位理解产品的功能、特点，是进行正确测试的基础。
EFS单板提供的以太网专线业务，其主要功能是利用SDH网络将以太网传输距离拉长，以太网帧在进入和离开MSTP网络时是完全一样的，对用户端设备而言，可以简单的认为EFS是一根长距离的网线。
从网络整体而言，MSTP产品对以太网业务产生的影响主要在以下两个方面：吞吐量、时延。
1、时延：由于MSTP产品需要对以太网帧进行必要的封装、传输、重组等操作，必然引入一定的时延，时延的大小跟通道绑定的带宽、传输的距离有直接关系。
2、吞吐量：对具体的以太网特性单板，通道绑定的虚通道的数量和级别决定了通道的吞吐量（封装技术的不同对吞吐量也有一定程度的影响），表示MSTP网络给某个以太网业务提供的最大传送能力，也就是通常所说的“带宽”。
因此，业界对MSTP以太网特性的测试主要针对以上两点，这也是通常对数据业务影响最大的两个网络因素。
1.2 MSTP产品的以太网特性所在的网络层次以太网是一个数据链路层和物理层的技术，对于MSTP产品的以太网特性来讲，同样也仅仅是工作在数据链路层和物理层，其并不处理三层及以上协议。
因此，任何对于MSTP产品的以太网特性的测试都只能是仅仅基于数据链路层和物理层的，如果引入了三层及以上协议，那么测试结果必然受到高层协议的影响，不能准确反映出以太网特性的性能指标。

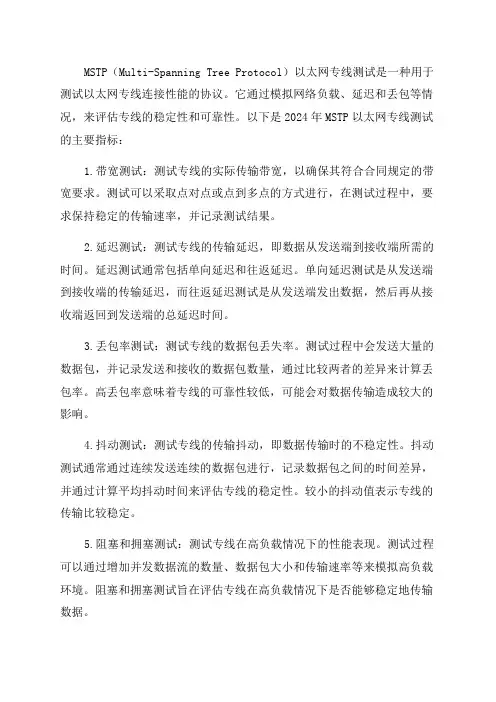

2024年MSTP以太网专线测试指标
MSTP（Multi-Spanning Tree Protocol）以太网专线测试是一种用于测试以太网专线连接性能的协议。
它通过模拟网络负载、延迟和丢包等情况，来评估专线的稳定性和可靠性。
以下是2024年MSTP以太网专线测试的主要指标：1.带宽测试：测试专线的实际传输带宽，以确保其符合合同规定的带宽要求。
测试可以采取点对点或点到多点的方式进行，在测试过程中，要求保持稳定的传输速率，并记录测试结果。
2.延迟测试：测试专线的传输延迟，即数据从发送端到接收端所需的时间。
延迟测试通常包括单向延迟和往返延迟。
单向延迟测试是从发送端到接收端的传输延迟，而往返延迟测试是从发送端发出数据，然后再从接收端返回到发送端的总延迟时间。
3.丢包率测试：测试专线的数据包丢失率。
测试过程中会发送大量的数据包，并记录发送和接收的数据包数量，通过比较两者的差异来计算丢包率。
高丢包率意味着专线的可靠性较低，可能会对数据传输造成较大的影响。
4.抖动测试：测试专线的传输抖动，即数据传输时的不稳定性。
抖动测试通常通过连续发送连续的数据包进行，记录数据包之间的时间差异，并通过计算平均抖动时间来评估专线的稳定性。
较小的抖动值表示专线的传输比较稳定。
5.阻塞和拥塞测试：测试专线在高负载情况下的性能表现。
测试过程可以通过增加并发数据流的数量、数据包大小和传输速率等来模拟高负载环境。
阻塞和拥塞测试旨在评估专线在高负载情况下是否能够稳定地传输数据。
6.可靠性测试：测试专线的可靠性和持续性。
可靠性测试通常通过将专线连续发送大量的数据包，观察并记录数据传输中是否存在中断、错误或异常情况。
测试结果可以作为评估该专线的可靠性的指标。
7.安全性测试：测试专线的安全性，以确保数据传输的机密性和完整性。
安全性测试可以包括对专线进行数据包嗅探和篡改的试验，来评估其安全性能。
测试结果可以用于衡量专线对潜在安全威胁的抵抗能力。
综上所述，2024年MSTP以太网专线测试的指标主要包括带宽测试、延迟测试、丢包率测试、抖动测试、阻塞和拥塞测试、可靠性测试以及安全性测试。

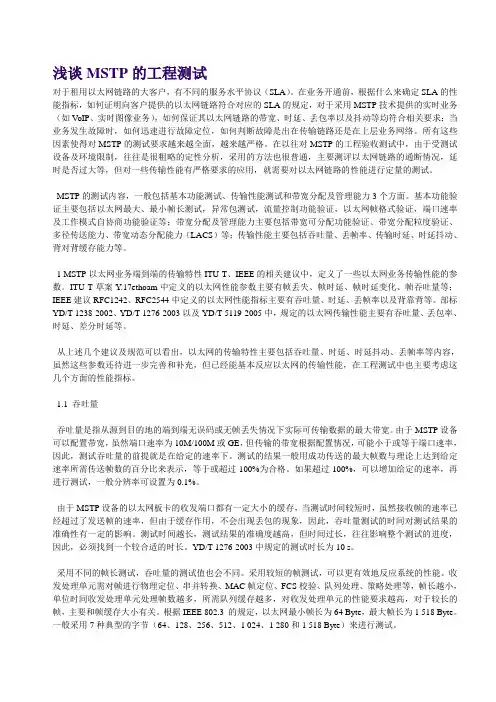

浅谈MSTP的工程测试
浅谈MSTP的工程测试对于租用以太网链路的大客户，有不同的服务水平协议（SLA）。
在业务开通前，根据什么来确定SLA的性能指标，如何证明向客户提供的以太网链路符合对应的SLA的规定，对于采用MSTP技术提供的实时业务（如V oIP、实时图像业务），如何保证其以太网链路的带宽、时延、丢包率以及抖动等均符合相关要求；当业务发生故障时，如何迅速进行故障定位，如何判断故障是出在传输链路还是在上层业务网络。
所有这些因素使得对MSTP的测试要求越来越全面，越来越严格。
在以往对MSTP的工程验收测试中，由于受测试设备及环境限制，往往是很粗略的定性分析，采用的方法也很普通，主要测评以太网链路的通断情况，延时是否过大等，但对一些传输性能有严格要求的应用，就需要对以太网链路的性能进行定量的测试。
MSTP的测试内容，一般包括基本功能测试、传输性能测试和带宽分配及管理能力3个方面。
基本功能验证主要包括以太网最大、最小帧长测试，异常包测试，流量控制功能验证，以太网帧格式验证，端口速率及工作模式自协商功能验证等；带宽分配及管理能力主要包括带宽可分配功能验证、带宽分配粒度验证、多径传送能力、带宽动态分配能力（LACS）等；传输性能主要包括吞吐量、丢帧率、传输时延、时延抖动、背对背缓存能力等。
1 MSTP以太网业务端到端的传输特性ITU-T、IEEE的相关建议中，定义了一些以太网业务传输性能的参数。
ITU-T草案Y.17ethoam中定义的以太网性能参数主要有帧丢失、帧时延、帧时延变化、帧吞吐量等；IEEE建议RFC1242、RFC2544中定义的以太网性能指标主要有吞吐量、时延、丢帧率以及背靠背等。
部标YD/T 1238-2002、YD/T 1276-2003以及YD/T 5119-2005中，规定的以太网传输性能主要有吞吐量、丢包率、时延、差分时延等。
从上述几个建议及规范可以看出，以太网的传输特性主要包括吞吐量、时延、时延抖动、丢帧率等内容，虽然这些参数还待进一步完善和补充，但已经能基本反应以太网的传输性能，在工程测试中也主要考虑这几个方面的性能指标。
以太网测试方法与指标
–日常维护和故障排除测试
• 被动测试（不插入流量） • 监测网络上运行的流量 • 应用包括:
上划分两种测试， 两部分测试的应用 并不绝对，互为补 充。
–监测网络使用率 –错误帧监测、帧大小监测、过滤用户数据，分析用户行为
RFC2544
1G pps
010101 000111
500M pps
在某个帧大小的情况下
010101
的吞吐量为
500Mpps
传输上最高速率(100%)时，在发送 信号中 50％的帧消失了
100%
丢 帧 率
50%
吞吐量
输入帧速率为 1Gpps， 帧丢失率为
50%
100%
0%
输入速率
5 rights reserved.
JDSU CONFIDENTIAL & PROPRIETARY INFORMATION
MSTP数据接口测试项目－日常维护和故障排除测试
测试内容：
–链路状态监测 –每逻辑信道监测 –吞吐量/利用率分析 –错误帧分析 –帧大小分布分析 –协议分析 –IP地址流量、应用分析 –。。。
10
© 2005 JDSU. All rights reserved.
5
© 2005 JDSU. All rights reserved.
JDSU CONFIDENTIAL & PROPRIETARY INFORMATION
城域网数据接口测试项目－安装和开通测试
测试内容：
– 流量控制
全双工以太网采用PAUSE帧来实现流控，防止因缓存溢出而引 起的帧丢失。仪表发送极限速率监测MSTP网络的流控功能。
MSTP以太网专线测试指标
MSTP以太网专线的测试方案和参数设置MSTP以太网专线是利用传统的SDH网络承载，在用户端采用MSTP设备为用户提供以太网接口的专线业务。
这种业务的特点是：用户接口使用方便；能够灵活提供2M~100M的带宽；在骨干传输网上带宽独享，可以保证传送质量。
MSTP以太网专线的主要性能测试指标MSTP以太网专线的性能测试指标主要是：传输时延、丢帧率、吞吐量。
传输时延：是指测试仪表收到帧的时间与发出这一帧的时间之差。
假设仪表发出某一帧的时间为Ta，收到这一帧的时间为Tb，则时间Delay=Tb-Ta。
传输时延包括MSTP设备处理时延、SDH设备处理时延和信号传输时延。
在城域网内（短距离）应用时，MSTP以太网专线的传输时延主要是设备时延。
一般MSTP设备处理时延在1ms以内，每台SDH设备引入的处理时延在0.5ms 以内。
在长途网内（长距离）应用时，MSTP以太网专线的传输时延主要是信号传输时延，一般按照5ms/千公里计算。
MSTP设备的处理时延与以太帧的长度是正相关的关系。
以太帧越长，MSTP 设备的处理时延越大。
丢帧率：是指测试仪表发出帧数与收到帧数之差除以仪表发出帧数，再乘以100%。
公式表示如下：（仪表发出帧数-收到帧数）/仪表发出帧数*100%。
不同帧长下的丢帧率会有所变化，随着帧长的增加，丢帧率会增加。
指标要求：以太帧长度为64字节时，测试15分钟，丢帧率应为0。
吞吐量：是指在没有丢帧的情况下，整个通道的最大数据速率，一般用bit/s 或者帧/秒表示。
以帧长度64字节为准，根据用户的业务带宽需求，设置相应的VC通道个数。
对照表如下：业务带宽与通道配置对应关系测试方案上述三个指标均采用环回测试方法。
测试方案如下：点到点MSTP以太网专线业务测试方案图业务类型根据城域以太网论坛（Metro Ethernet Forum ，MEF）的技术规范，以太网的业务类型分为三大类：点到点的专线业务Ethernet Line（E-Line），多点到多点的虚拟专网业务Ethernet LAN（E-LAN），和点到多点的业务（E-TREE）。
U2000系统MSTP传输设备及系统现场测试及验收指导书
xxx改造工程MSTP传输设备及系统现场测试及验收指标（2015年V1.0版）xxxxx公司二0一七年十二月目录一、设备单机验收指标 (1)1.光接口 (1)1.1 光发送端 (1)1.2 光接收端 (2)2.电接口 (5)2.1 输入抖动容限 (5)2.2 输出抖动 (6)3.时钟性能 (7)3.1 时钟保持精度 (7)3.2 自由振荡时的频率精度 (7)4.机盘的冗余保护 (7)二、系统验收指标 (8)1.误码 (8)2．网络接口输出抖动 (8)3.网络保护 (8)3.1 网络保护倒换时间 (8)3.2 自动保护倒换准则 (8)3.3 人工控制倒换 (9)3.4 恢复等待时间 (9)4.定时基准的倒换 (9)三、网络管理系统验收指标 (10)1．网管系统 (10)2．网管功能 (10)IMANAGER U2000 SDH网管系统验收项目 (11)验收项目总表 (11)验收项目明细 (12)安全管理 (12)视图管理 (12)系统设置 (12)配置管理 (13)路径管理 (14)故障管理 (15)性能管理 (16)通讯管理 (16)日志管理 (16)报表管理 (16)数据库管理 (17)日常维护 (17)Metro特性：以太网配置 (17)Metro特性：以太网性能 (18)Metro特性：以太网路径管理 (18)Metro特性：ATM配置 (18)Metro特性：ATM性能 (18)IMANAGER U2000单站设备验收项目 (19)验收项目总表 (19)验收项目明细 (20)配置管理 (20)网络保护管理 (21)安全管理 (21)故障管理 (22)性能管理 (22)网管管理 (23)系统管理 (23)时钟管理 (24)维护管理 (24)视图管理 (24)客户管理 (25)日志管理 (25)后台维护管理 (25)以下抽测指标若不合格，则加倍抽测该项目.一、设备单机验收指标1. 光接口1.1 光发送端1.1.1 发送光功率本工程S点的平均发送光功率应不劣于表1.1.1给出的指标。
MSTP以太网单板带宽及测试说明
MSTP以太网单板带宽及测试说明对于MSTP产品提供的以太网特性，业界的标准做法是采用数据分析仪（如Smartbits、IXIA仪表）进行专项测试，测试项目通常包括吞吐量、时延、丢包率和背靠背，在条件允许的情况下，也可以进行长期稳定性测试。
需要强调的是，任何基于软件和三层及以上协议的测试方法都不能完全准确的反映出MSTP产品的以太网性能，其只能在特定条件下、一定程度的反映出以太网通道的部分性能指标。
1 以太网测试方法说明以下从几个方面来阐述MSTP产品的以太网特性的正确测试方法。
1.1 MSTP产品的以太网特性功能定位理解产品的功能、特点，是进行正确测试的基础。
EFS单板提供的以太网专线业务，其主要功能是利用SDH网络将以太网传输距离拉长，以太网帧在进入和离开MSTP网络时是完全一样的，对用户端设备而言，可以简单的认为EFS是一根长距离的网线。
从网络整体而言，MSTP产品对以太网业务产生的影响主要在以下两个方面：吞吐量、时延。
1、时延：由于MSTP产品需要对以太网帧进行必要的封装、传输、重组等操作，必然引入一定的时延，时延的大小跟通道绑定的带宽、传输的距离有直接关系。
2、吞吐量：对具体的以太网特性单板，通道绑定的虚通道的数量和级别决定了通道的吞吐量（封装技术的不同对吞吐量也有一定程度的影响），表示MSTP网络给某个以太网业务提供的最大传送能力，也就是通常所说的“带宽”。
因此，业界对MSTP以太网特性的测试主要针对以上两点，这也是通常对数据业务影响最大的两个网络因素。
1.2 MSTP产品的以太网特性所在的网络层次以太网是一个数据链路层和物理层的技术，对于MSTP产品的以太网特性来讲，同样也仅仅是工作在数据链路层和物理层，其并不处理三层及以上协议。
因此，任何对于MSTP产品的以太网特性的测试都只能是仅仅基于数据链路层和物理层的，如果引入了三层及以上协议，那么测试结果必然受到高层协议的影响，不能准确反映出以太网特性的性能指标。
MSTP业务测试(以太网)1.0
吞吐量的参考指标
• 吞吐量＝MSTP所配置的线速 • 例如，MSTP为客户配置的速率为10M，那么吞
吐量为10M。
10
如何分析吞吐量的结果
12字节间隔 8字节前导符
64～1518字节数据帧
FCS
Frame#1 Content
Eth OH
FCS
Frame#2 Content
Eth OH
10/100/1000 Eth Line
与SDH故障定位思路一样，以太网故障定位也遵循 “先外部、再内部；先软件、再硬件；先单板、再系统” 的原则，充分利用性能事件、环回、测试帧等技术手段， 结合工具软件、测试仪表进行有计划有步骤的定位。 用仪表做测试时的几点注意：
1）电缆是否良好； 2）是否采用正确的电缆类型； 3）电缆连接是否良好； 4）仪表以太网测试端口是否良好； 5）仪表以太网测试端口属性配置是否与被测设备端口匹配； 6）被测设备端口是否配置VLAN。
27
仪表与仪表互PING
（1）仪表不设置VLAN （2）仪表设置VLAN
PING操作（3）
仪表与电脑互PING
（1）仪表不设置VLAN （2）仪表设置VLAN，但VLAN必须在网络中终结
28
PINGห้องสมุดไป่ตู้作（4）
使用PING须注意的事项：
1. 如果测试时延，注意不要用过长的包来进行测试 2. 注意将计算机的防火墙等软件关闭 3. PC机发出的数据包都未携带VLAN信息，相应连接PC机的设
33
MSTP故障的处理（1）
需具备的知识和材料
◆ 知识
了解IT网络基本知识，懂得配置IP地址、网关、掩码、 会使用PING、TRACE等命令,会制做网线。
MSTP设备间开放以太网专线业务配置规范
附件 1.不同厂家 MSTP 设备间开放以太网专线业务配置标准1. SDH 配置标准1.1 时隙对应关系省际间开放以太网专线业务时， TU12 的时隙顺序应以表 1 中时隙结构 1 为准，如采用时隙结构 2 〔华为厂家设备〕，需调整为时隙结构 1 的罗列方式。
1 2 3 4 5 6 7 8 9 101 22 434 25 467 28 49 101.1.1 1.1.2 1.1.3 1.2.1 1.2.2 1.2.3 1.3.1 1.3.2 1.3.3 1.4.11.4.2 1.4.3 1.5.1 1.5.2 1.5.3 1.6.1 1.6.2 1.6.3 1.7.1 1.7.21.7.32.1.1 2.1.2 2.1.3 2.2.1 2.2.2 2.2.3 2.3.1 2.3.2 2.3.3 2.4.1 2.4.211121314151617181920212223242526272829303132315213345616375819406122344526478295011322.4.3 2.5.1 2.5.2 2.5.3 2.6.1 2.6.2 2.6.3 2.7.1 2.7.22.7.33.1.1 3.1.2 3.1.3 3.2.1 3.2.2 3.2.3 3.3.1 3.3.2 3.3.3 3.4.1 3.4.2 3.4.33334353637383940414243444546474849505152535453143556173859204162324456274893051123354表 1. 时隙对应表1.2 开消字节设置1.2.1 C2、V5 信号标记字节高阶信号〔如 VC4 映射〕模式下， C2 字节为0x1B 。
低阶信号〔如 VC12 映射虚级联〕模式下， V5 字节的应发 和应收都应为 0x0D 。
1.2.2 J0 字节局部厂家设备要求 J0 字节的期望值与应收值一致，否那末 会产生告警，并向对端回告 RDI 告警。
MSTP电路开通指标测试案例
MSTP电路开通指标测试案例吞吐量、时延、丢帧率是MSTP/MSAP电路开通的重要指标参数。
针对这三类指标测试，测试仪器可用以太网测试仪。
下面以省公司配发的维克斯vePAL_MX100以太网测试仪为例，介绍测试基本方法。
1.仪表接口仪表上端为测试接口，提供一个千兆自适应以太网口和一个SFP光模块接口。
2.测试端口设置首先将仪表连接到被测网络中，根据测试需要选择连接不同的测试接口（光口、电口）。
点击主界面中的设置(setup)，对测试端口的物理特性（速率、双工模式等）进行设置。
端口（port）里面可以选择电口还是光口。
3.网络设置端口设置完成下之后，如果接入正确，测试仪表指示灯会点亮（绿色正常，红色表示产生过告警）。
接下来一步就是网络设置。
在主界面中，点击IP项进入网络设置。
IP地址可以自动获取也可以手动输入。
VLAN里面设置VLAN号，一般不需要设置。
完成设置后，点击连接（connect），就可以将仪表接入网络。
（成功接入网络后，主界面状态栏上的IP图标会从红色变为绿色）4.吞吐量、时延、丢帧率测试①建立环回点击RFC2544项就可以对这三项指标进行测试。
测试前要进行控制设置，保证仪表能建立环回。
点击setup中的control项，内有搜索设备功能。
若对端有挂一样的测试仪，设备就会自动搜索到对端设备。
将搜到的设备打勾，再点击loop up。
这时本端设备发出信号给对端，对端设备接到信号后成功建立环回。
对端设备状态栏上出现绿色弯勾图案，表示设备处于环回状态。
（若对端没有对应测试仪，而是做有软环或硬环，则以上几部不需要做）②测试项设置大部分的RFC2544测试中，基本只测试三项指标：吞吐量、时延、丢帧率，在设置（setup）标签里对相应的tab项设置。
需要测试的，在enable test后打勾。
最大速率（max rate）表示测试过程中对网络进行加压的最大速率，即预期的网络最大能承受的带宽。
Frames表示选择不通的测试帧长，可选择64-1518多种帧长进行测试。
MSTP以太网专线测试指标
MSTP以太网专线测试指标MSTP以太网专线的测试方案和参数设置MSTP以太网专线是利用传统的SDH网络承载，在用户端采用MSTP设备为用户提供以太网接口的专线业务。
这种业务的特点是:用户接口使用方便;能够灵活提供2M~100M的带宽;在骨干传输网上带宽独享，可以保证传送质量。
MSTP以太网专线的主要性能测试指标MSTP以太网专线的性能测试指标主要是:传输时延、丢帧率、吞吐量。
传输时延:是指测试仪表收到帧的时间与发出这一帧的时间之差。
假设仪表发出某一帧的时间为Ta，收到这一帧的时间为Tb，则时间Delay=Tb-Ta。
传输时延包括MSTP设备处理时延、SDH设备处理时延和信号传输时延。
在城域网内(短距离)应用时，MSTP以太网专线的传输时延主要是设备时延。
一般MSTP设备处理时延在1ms以内，每台SDH设备引入的处理时延在0.5ms以内。
在长途网内(长距离)应用时，MSTP以太网专线的传输时延主要是信号传输时延，一般按照5ms/千公里计算。
MSTP设备的处理时延与以太帧的长度是正相关的关系。
以太帧越长，MSTP设备的处理时延越大。
丢帧率:是指测试仪表发出帧数与收到帧数之差除以仪表发出帧数，再乘以100%。
公式表示如下:(仪表发出帧数-收到帧数)/仪表发出帧数*100%。
不同帧长下的丢帧率会有所变化，随着帧长的增加，丢帧率会增加。
指标要求:以太帧长度为64字节时，测试15分钟，丢帧率应为0。
吞吐量:是指在没有丢帧的情况下，整个通道的最大数据速率，一般用bit/s或者帧/秒表示。
以帧长度64字节为准，根据用户的业务带宽需求，设置相应的VC通道个数。
对照表如下:业务带宽与通道配置对应关系业务带宽配置的(Mbps) VC通道个数 2 VC-12-1v 4 VC-12-2v 6 VC-12-3v 8 VC-12-4v 10 VC-12-5v 15 VC-12-7v 20 VC-12-10v 25 VC-12-12v 30 VC-12-14v 35 VC-12-17v 40 VC-12-19v 45 VC-12-21v 50 VC-12-23v/VC-3-1v 60 VC-12-28v 70 VC-12-33v 80 VC-12-37v 90 VC-12-42v 100 VC-12-46v/VC-3-2v 150 VC-4-1v 300 VC-4-2v 450 VC-4-3vVC-4-4v(大于4个VC4，建议采用WDM技600 术) 750 VC-4-5v 900 VC-4-6v 1000 VC-4-7v测试方案上述三个指标均采用环回测试方法。
长途跨域MSTP有关电路测试方法
长途跨域 MSTP电路测试方法一、数据查对（要求：两方网管配置完整一致）1、传输设施的以太板卡端口属性设置为：强迫 100M /全双工2、时隙构造以朗讯为准（华为设施需要依据 373 构造换算）3、高阶信号模式下， C2字节为 0x0D4、低阶信号 VC12，V5 字节的应发和应收都应为 0x0D。
5、J0字节的希望值与应收值一致，不然会产生告警，并向对端回告 RDI告警。
在调测过程中如碰到此类问题，需将希望值与对端发送值改为一致。
6、J1、J2字节的希望值和应收值一致。
7、GFP字节设置：如无特别要求 GFP字节不需办理，互通时使用默认值即可。
8、FCS选项：FCS选项应为“0，”即“查验字节长度”应设为“没有”9、LCAS选项：启用 LCAS功能10、以太板卡内部 /外面端口属性设置：TAG属性有 Access、Tag Aware和 Hybrid 三种。
（1）端口的“TAG表记”依据业务进行配置，假如业务带 VLAN，则配置为“TAG；”假如不带 VLAN，则配置为“ACCES；S”假如不确立业务能否带 VLAN，或业务中部分业务带 VLAN和部分业务不带 VLAN的状况，则配置为“Hybrid。
”（2）假如配置为 Access或许 Hybrid，需要配置端口默认的 VLAN和 VLAN 优先级。
假如业务不带 VLAN，而且需要设施增添 VLAN，则按端口默认的 VLAN和 VLAN优先级进行增添；1 / 311、客户路由器端口设置：建议采纳手动设置速率及双工模式的方法。
当用户租用 10Mbps、100Mbps 带宽线路时，把全部的传输端口都设置为 10Mbps 全双工或许 100Mbps 全双工。
二、测试前的准备1、准备一个 RJ45环塞（1—白橙、3—白绿连结； 2—橙、6—绿连结）2、准备笔录本电脑（软、硬件的版本不可以太低）3、直连网线一根，交错网线一根（阿尔卡特设施以太口接笔录本时用）。
PTN、MSTP网络承载以太网专线的性能对比分析
PTN 、MSTP 网络承载以太网专线的性能对比分析黄河，郑吉妮，朱绍柯（中国移动通信集团广东有限公司，广州 510623）摘 要 随着通信网络IP化趋势发展，PTN、MSTP技术在以太网业务的传输承载上得到了广泛应用。
通过理论及现网测试两个方面对PTN、MSTP技术承载以太网专线业务的效率进行分析，总结得出PTN承载以太网业务时网络吞吐率的配置建议。
关键词 PTN；MSTP；以太网专线；吞吐率；RFC2544中图分类号 TN929.5 文献标识码 A 文章编号 1008-5599（2014）11-0001-05收稿日期：2014-09-201 引言随着通信网络IP 化进程的持续推进及发展，传输网也已经由早期的MSTP（Multi-Service Transfer Platform）技术向PTN（Packet Transport Network）技术转型，目前PTN 网络主要承载了2G、3G 以及LTE 基站回传业务、集客业务和WLAN 业务，并具备带宽统计复用等多方面优势。
在集客业务拓展领域，运营商在向客户推介PTN 网络承载专线方案时，PTN 网络承载以太网集客专线吞吐率效能也成为新技术推广应用的关键。
PTN 技术是在IP 业务和底层光传输媒质之间设置了一个层面，针对分组业务流量的突发性和统计复用传送的要求而设计，以分组业务为核心并支持多业务提供，具有更低的总体使用成本，同时秉承光传输的传统优势，包括高可用性和可靠性、高效的带宽管理机制和流量工程、便捷的OAM 和网管、可扩展、较高的安全性等[1]。
为了保证以太网业务的运营质量，有必要在建网、开通、运维等过程中通过相关性能测试来进行验证[2]。
RFC2544协议就是一种由RFC 组织提出的用于评测以太网及相关设备性能的国际标准。
主要是对RFC1242中定义的性能评测参数的具体测试方法、结果的提交形式作了较详细的规定。
RFC2544中规定了许多测试不同网络设备的参数，其中吞吐率是指被测设备在不分组丢失的情况下，所能转发的最大数据流量。
MSTP测试方案_20050714
报告编号：基于SDH的多业务传送节点设备（MSTP）测试报告检测类别：基于SDH的多业务传送节点设备（MSTP）产品型号：OpCity 5630OpCity 5180OpCity Genius BOpCity Sailor Suite受测单位：港湾网络有限公司检测日期：2004年8月二零零四年九月目录1 测试环境 (3)2 测试组网 (4)3 测试项 (4)3.1 数据业务测试项目 (4)3.1.1 32个VCG验证、业务汇聚及三层互通性测试 (4)3.1.2 FE到FE的汇聚、业务隔离及VLAN ID的替换、保持、添加/删除 (6)3.1.3 FE到FE汇聚及VLAN处理、及三层互通性测试 (7)3.1.4 FE到FE以太网最大汇聚比－32:1汇聚比 (9)3.1.5 FE到FE以太网汇聚的级联测试 (11)3.1.6 FE入口实现VLAN添加和删除的功能测试 (12)3.1.7 以太网虚级联透传功能测试 (13)3.1.8 多径传输功能测试 (14)3.1.9 LCAS功能验证测试 (16)3.2 以太环网功能测试 (17)虚拟专线（点对点）和虚拟局域网（多点对多点）业务测试 (17)测试虚拟bridge功能－VPLS业务 (18)业务的调整颗粒做到64K（CAR） (18)3.3 网管演示项目测试 (19)3.3.1 网管对网元和网络的自动发现 (19)3.3.2 TDM业务端到端业务配置和批量复制 (20)3.3.3光纤资源利用率显示 (21)3.3.4工程文档导出功能 (22)3.3.5网管数据导出功能测试 (22)3.3.6 网管数据和网元数据的不一致的实现测试 (23)3.4 与其他厂家之间的对接测试 (24)3.4.1 与其他厂家的E1互通测试 (24)3.4.2 与其他厂家对接时的SNCP倒换测试 (25)3.4.3 网管能透过别的厂家的MSTP设备进行管理 (25)3.4.4 开销字节匹配测试 (26)1测试环境被测设备：OpCity 5630Opcity 5180Opcity Genius BOpCity Sailor Suite硬件配置情况及相关的版本信息为如下：软件版本信息：所有系统采用相同的软件，软件版本为xxxx 设备单板配置及相关版本信息：2测试组网3测试项3.1 数据业务测试项目3.1.132个VCG验证、业务汇聚及三层互通性测试3.1.2FE到FE的汇聚、业务隔离及VLAN ID的替换、保持、添加/删除3.1.3FE到FE汇聚及VLAN处理、及三层互通性测试3.1.4FE到FE以太网最大汇聚比－32:1汇聚比3.1.5FE到FE以太网汇聚的级联测试3.1.6FE入口实现VLAN添加和删除的功能测试3.1.7以太网虚级联透传功能测试3.1.8多径传输功能测试3.1.9LCAS功能验证测试3.2 以太环网功能测试虚拟专线（点对点）和虚拟局域网（多点对多点）业务测试测试虚拟bridge功能－VPLS业务业务的调整颗粒做到64K（CAR）3.3 网管演示项目测试3.3.1网管对网元和网络的自动发现3.3.2TDM业务端到端业务配置和批量复制3.3.3光纤资源利用率显示3.3.4工程文档导出功能3.3.5网管数据导出功能测试3.3.6网管数据和网元数据的不一致的实现测试3.4 与其他厂家之间的对接测试3.4.1与其他厂家的E1互通测试3.4.2与其他厂家对接时的SNCP倒换测试3.4.3网管能透过别的厂家的MSTP设备进行管理3.4.4开销字节匹配测试。
一、MSTP专线 (一)线路数量及带宽 省检察院至数据分中心、灾备中心
一、MSTP专线（一）线路数量及带宽省检察院至数据分中心、灾备中心及16个地市检察院专网链路1、省检察院到哈尔滨数据分中心、省检察院到伊春灾备中心都采用裸光纤直连；2、省检察院到16个地市检察院各一条100M MSTP电路。
（二）技术指标1、所有线路全年可用率99.99%以上2、丢包率≤0.1%3、地址缓存能力－地址缓存能力不低于4096个4、时延应小于40ms5、运营商免费放置在用户侧的光端机需支持MSTP功能，并配备MSTP功能的板卡，用户侧光端机与运营商局端光端机之间光缆线路必须提供有效的迂回保护手段。
6、运营商与放置在用户的光端机连接的端口需为用户独享，不允许与其他用户共用端口，禁止在此端口上划分VLAN方式为其他用户提供接入。
（三）技术规范1．局端、网点端均采用光端机设备，客户端传输设备提供下行端口不少于一个1000M电口。
2．以太网业务支持带宽平滑升级功能，当前200M带宽不能满足需求时，需可在现有设备基础上平滑升级。
3．运营商必须提供自营线路，不允许租用第三方线路提供服务。
二、服务要求（一）服务标准应符合《中华人民共和国电信条例》的规定，满足工业和信息化部颁布的《电信服务规范》的要求，保证通信业务安全畅通。
（二）免费配置安装专用传输设备和电路，将传输电路最终引入省检察院及各地（市）检察院机房的ODF架，并保证通信电路的质量符合国家规定标准。
（三）要求投标人成立通信线路保障小组，提供人员名单、联系方式及故障受理电话。
各地（市）机房（包括市内、长途）座机电话和联系人手机电话提供7*24（每周7天，每天24小时）小时支持服务。
出现故障后，提供一点式服务。
（四）网络在维护、改造、升级或割接等情况下，如有可能影响甲方所租用的电路，应至少提前24小时以书面形式通知甲方。
（五）甲方在对本单位的设备进行维护、改造、升级或割接等情况下，如需要对租用运营商接入电路进行变动，提前24小时以电话、传真、电子邮件等方式通知。
多厂家MSTP设备以太网业务互通测试场景及配置(修改版)
二以太网业务示意图点对点纯端口透传模式测试点对点VLAN透传功能测试端口汇聚功能测试互通测试场景对接设备华为配置1、EFS单板LCAS功能关闭2、华为设备的V5字节与中兴设置一致3、EFS单板内部端口VCTRUNK 1的“TAG标识”为 “ACCESS”。
外部端口属性设置为“ACESS”4、华为设备“检验字段长度”设置为“没有”5、配置以太网专线业务。
6、其余默认配置1、华为设备的V5字节与烽火设置一致2、EFS单板内部端口VCTRUNK 1的“TAG标识”为 “ACCESS”。
外部端口属性设置为“ACCESS”3、华为设备“检验字段长度”设置为“没有”4、配置以太网专线业务。
5、其余配置默认1、EFS单板LCAS功能关闭2、华为设备“检验字段长度”设置为“没有”3、华为设备的V5字节与中兴设置一致。
4、EFS单板内部端口VCTRUNK 1的“TAG标识”为 “TAG”。
外部端口属性设置为“TAG”。
场景十七：华为二层交换以太网板与烽火二层交换以太网板点对点纯透传模式对接测试华为采用155/622H设备的EFS单板与烽火180设备ESD2单板对接场景十八：中兴二层交换以太网板与烽火二层交换以太网板点对点纯透传模式对接测试(场景十九：华为二层交换以太网板与中兴二层交换以太网板点对点VLAN 透传对接测试华为155/622H设备EFS板与中兴385设备SEC单板对接，透传VLAN101、和VLAN102数据华为155/622H设备的EFS单板与中兴385设备SEC单板对接场景十六：华为二层交换以太网板与中兴二层交换以太网板点对点纯透传模式对接测试中兴采用S385设备SEC单板与烽火采用180设备ESD2单板对接5、配置以太网专线业务，2个MAC口对应一个VCTRUNK，透传不同的VALN。
6、其余配置默认1、华为设备“检验字段长度”设置为“没有”2、华为设备的V5字节与烽火设置一致。
3、EFS单板内部端口VCTRUNK 1的“TAG标识”为 “TAG”。
