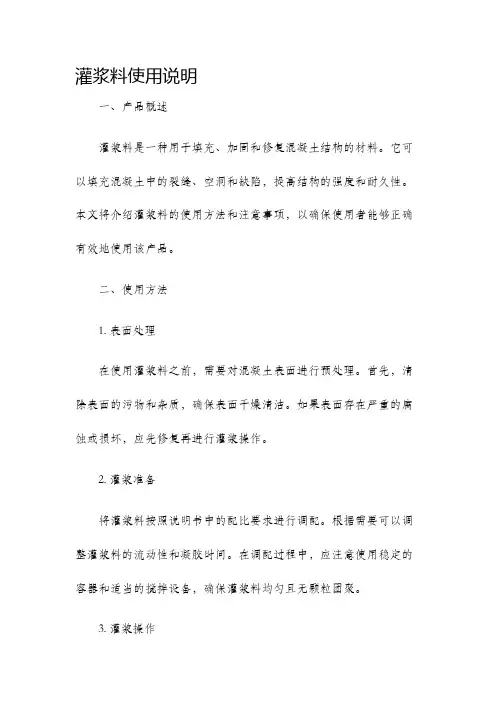

灌浆料使用方法

灌浆料使用方法

1．基础处理

清扫设备基础表面，不得有碎石、浮浆、灰尘、油污和脱模剂等杂物。灌浆前24h，设备基础表面应充分湿润。灌浆前1h，应吸干积水。

2．确定灌浆方式

根据设备机座的实际情况，选择相应的灌浆方式，由于CGM具有很好的流动性能，一般情况下，用"自重法灌浆"即可，即将浆料直接自模板口灌入，完全依靠浆料自重自行流平并填充整个灌注空间；若灌注面积很大、结构特别复杂或空间很小而距离很远时，可采用"高位漏斗法灌浆"或"压力法灌浆"进行灌浆，以确保浆料能充分填充各个角落。

3．支模

根据确定的灌浆方式和灌浆施工图支设模板，模板定位标高应高出设备底座上表面至少50mm，模板必须支设严密、稳固，以防松动、漏浆。

4．灌浆料的搅拌

按产品合格证上推荐的水料比确定加水量，拌和用水应采用饮用水，水温以5～40℃为宜，可采用机械或人工搅拌。采用机械搅拌时，搅拌时间一般为1～2分钟。采用人工搅拌时，宜先加入2/3的用水量搅拌2分钟，其后加入剩余用水量继续搅拌至均匀,标准稠度加水量为12%-14%。

5．灌浆

灌浆施工时应符合下列要求：

（1）.浆料应从一侧灌入，直至另一侧溢出为止，以利于排出设备机座与混凝土基础之间的空气，使灌浆充实，不得从四侧同时进行灌浆。

（2）.灌浆开始后，必须连续进行，不能间断，并应尽可能缩短灌浆时间。

（3）.在灌浆过程中不宜振捣，必要时可用竹板条等进行拉动导流。

（4）.每次灌浆层厚度不宜超过100mm。

（5）.较长设备或轨道基础的灌浆，应采用分段施工。每段长度以10m为宜。

（6）.灌浆过程中如发现表面有泌水现象，可布撒少量CGM干料，吸干水份。

（7）对灌浆层厚度大于1000mm大体积的设备基础灌浆时，可在搅拌灌浆料时按总量比1：1加入0.5mm石子，但需经试验确定其可灌性是否能达到要求。

（8）.设备基础灌浆完毕后，要剔除的部分应在灌浆层终凝前进行处理。

（9）.在灌浆施工过程中直至脱模前，应避免灌浆层受到振动和碰撞，以免损坏未结硬的灌浆层。

（10）模板与设备底座的水平距离应控制在100mm左右，以利于灌浆施工。

（11）灌浆中如出现跑浆现象，应及时处理。

（12）当设备基础灌浆量较大时，应采用机械搅拌方式，以保证灌浆施工。

6、养护

（1）灌浆完毕后30分钟内,应立即喷洒养护剂或覆盖塑料薄膜并加盖岩棉被等进行养护,或在灌浆层终凝后立即洒水保湿养护。

（2）冬季施工时,养护措施还应符合现行《钢筋混凝土工程施工验收规范》(GB50204)的有关规定。

枣庄灌浆料生产厂家很少，建材城的灌浆料质量、价格、服务得不到保证，建议选择直供枣庄的灌浆料生产厂家，选择正规厂家生产的产品，谨防假冒!

GC-灌浆材料

一、简介

GC-灌浆材料是以优质硅酸盐水泥熟料和多种无机矿物质特制而成的水硬性胶凝材料。不含任何氯化物及其他毒性的有害物质，不会造成污染，具有持久稳定的耐久性与稳定性。浆液流动性好、结石强度高、具无收缩性，适用于地铁隧道、高速公路、水库大坝、机场跑道等建筑物地基灌浆加固以及桥梁支柱底座灌浆，现场浇注灌注桩、机器底脚螺栓予埋孔和混凝土基础裂隙、孔穴的注浆。这种材料具微膨胀性，也适宜配制无收缩混凝土（或砂浆）等其他用途，是一种安全的灌浆材料。

二、品质指标

1、比表面积：大于320 m2/kg

2、凝结时间初凝：不小于30min

终凝：不大于6h

3、强度：Mpa

强度等级

抗折强度抗压强度

3d 28d 3d 28d

52.5 5.5 8.0 30.0 52.5

62.5 6.0 8.5 35.0 62.5

4、自由膨胀率：本材料之净浆试体在水中养护时，自由膨胀率：1d不小于0.05% 28d不大于0.50%。

5、流动度：用GC灌浆材料配制的浆液流动性良好，当水灰比=0.5时，其流动度大于300mm。

6、耐久性与安全性：GC灌浆材料适当加水拌和制成的标准试块致密性极好，具很强的抗渗能力，而其后期膨胀极微，接近停止，故其长期强度稳定，且抗冻性好，不致遭受冰霜冻融破坏而裂损。

7、抗渗对比试验：Mpa

对比试验材料28d抗渗性试验

硅酸盐水泥0.90

GC灌浆材料 2.00

三、使用方法及注意事项

1、使用GC灌浆材料时可用水调节浆液稠度。配浆时（或掺用一定量的细砂）先置于带有搅拌装置的拌和机内加水搅拌，达到预定稠度即可使用，但必须注意不同施工条件应用不同稠度的浆液，其用水量参考如下：人工灌浆：水灰比在0.35~0.40之间；机械灌浆：水灰比在0.30~0.35之间。

2、GC灌浆材料配制无收缩混凝土（或砂浆）的配比设计可参照普通混凝土配比计算方法。

3、浇注无收缩混凝土（或砂浆）之前，须将原有混凝土建筑物表层先行凿毛，将混凝土施工面层的碎石、碎屑、尘埃以及其他杂物彻底清除干净。

4、施工前：混凝土表面呈湿润无积水状再进行浇注。同时，须用混凝土振捣密实，并且尽量排除浆液内气泡。

5、为提高浆液的流动性，可掺用适量的SN-II高效减水剂，先将SN-II高效减水剂按要求比例加入拌和水中充分溶解后再与灌浆材料拌和使用。

6、施工现场，应经常检查浆液的稠度，严格控制用水量和外加剂掺量。

7、浇制完毕后，须用保水性良好的材料保湿养护，强度达到设计要求后方可使用。

8、GC灌浆材料必须存放在干燥通风良好的地方，谨防受潮结块。本产品有效期为三个月，逾期使用必须重新检验后方可使用。

施工指南

（一）表面预处理：接触AGM高强无收缩环氧灌浆料的混凝土表面，须凿除其表面浮浆并露出坚实基层，保证灌浆面清洁，干燥，无油脂。混凝土接合面外边缘磨出25mm厚倒角边，以增大边缘处灌浆料与基础粘合面积；需要粘合的金属表面还应无锈蚀（达到sspc-sp6的光洁度要求）。

（二）支模：模板须坚实，搭接牢固，其内侧涂抹油脂、蜡或粘贴pvc胶带以便于脱模；为了便于倾倒及安装灌浆漏斗，灌浆侧模板与设备基度间留出至少100mm左右距离，且高出设备底板100mm以上。在模板内侧灌浆水平高度上钉25mm厚45度斜角木线条，避免浇筑体边缘应力集中。

（三）施工温度：环境温度包括混凝土基础及空气温度。为获得最佳的工作状态，施工时及随后24小时内环境温度最好控制在15°C～32°C，20°C最为适宜。夏季施工避免中午高温，必要时应搭建遮阳棚；冬季气温较低时，应在灌浆区域搭建暖棚升温，保证施工环境温度大于15°C，施工宜选择中午。

（四）配料：

（1）用于提式搅拌器（200-250rpm）先将A料、B料分别搅拌均匀（长期放置有沉淀现象）后，再按照A料：B料=1：3的比例充分混合均匀，搅拌时间约3分钟。

（2）在低速大功率搅拌机（15-20rpm）中加入C料，使A料、B料、C料充份混合均匀，混合时间约5-10分钟；在气温较低时为了保证混合物的流淌性，可以适当减少C料的用量或适当加水搅拌均匀。

（五）灌浆方法

（1）灌浆应从一侧灌向另一侧；灌浆过程中可挤压但勿震捣，以避免夹杂空气滞留其中；
