路基贯通地线技术交底
贯通地线施工技术交底
技术交底书
图2
图3 4、检测：贯通地线同接地端子连接完成后，进行贯通检测和接地电阻检测，贯通地线铺设段必须全部有效可靠连接，接地电阻值小于1Ω。
5、混凝土覆盖：采用C20混凝土对贯通地线进行覆盖，覆盖厚度5cm 。
电缆槽侧壁接地端子与道床接地端子连接
1、隧道内100米电缆槽外侧壁接地端子与道床接地端子进行连接，连接采用不锈钢连接线进行连接。
2、桥梁段每块道床板接地端子用连接线同贯通地线进行连接。
连接如图4、5。
图5 图6
墩顶预埋接地端子与梁底接地端子用不锈钢连接线连接，连接牢固可靠。
图1
图 4。
贯通地线技术交底

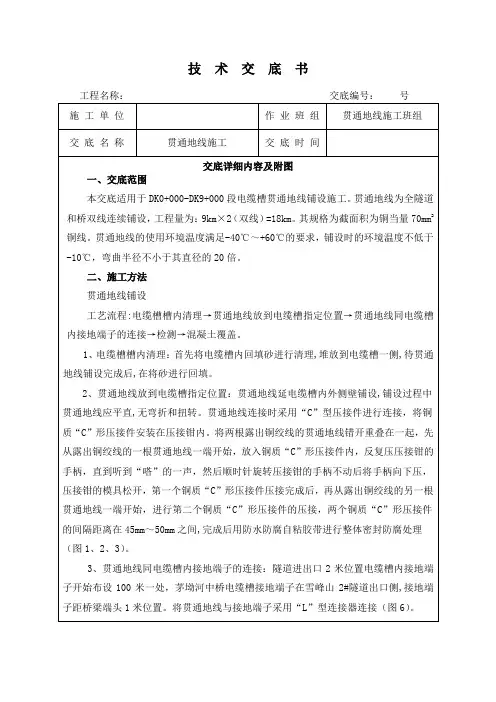

贯通地线施工技术交底书编制：复核：审准：中铁一局XX铁路工程指挥部经理部年月日技术交底书单位名称：中铁一局集团XXX项目部测量组每隔20m测设护桩及护桩顶标高，开挖前根据测量组所测设的护桩及桩顶标高确定开挖边线及开挖深度，洒出白灰线。
利用小型挖掘机进行开挖至电缆槽底然后人工开挖用于敷设贯通地线的沟槽。
测量组测设护桩如图1。
4.2贯通地线敷设4.2.1一般地段路堤、土质及软质岩路堑地段贯通地线埋设埋深距基床底层顶面-40cm处。
开挖略大于贯通地线直径的“小槽”，先向“小槽”内回填40mm厚粒径不大于5mm的土壤，敷设贯通地线，再次回填40mm厚粒径不大于5mm的土壤后，进行人工夯实。
最后用填料将标高填筑至设计电缆槽位置标高（如图2）。
4.2.2涵洞地段涵洞顶填方高度小于1m地段在电缆槽施做前，将贯通地线直接敷设在通信信号电缆槽靠线路侧面的下部，在上部回填细粒土并人工夯实（如图3）。
4.2.3引接线、贯通地线的连续准备好钢卷尺、“C”型压接件、“L”型连接件、3M自粘胶带、手动液压钳等接续材料。
预留贯通地线的弯曲半径不小于电缆外径的20倍；用干净的棉纱将两根贯通地线端头100mm范围内的外护套表面擦拭干净。
将待接续的两根贯通地线端头穿入2个“C”字连接器，两个“C”字连接器之间距离在45~50㎜。
在手动液压钳上安装压接模具。
用手动液压钳夹住“C”字连接器按压手柄进行压接，直到听到“嗒”的一声，然后转动手柄压模即可自动弹回。
将自粘胶带紧密缠绕在接续处。
待接续处密封处理好后，方可将贯通地线放回电缆坑。
取出坑内接续工具及材料，把接头坑埋好夯实后做好标记。
（如图4、图5）1、贯通地线横向连接线贯通地线横向连接线要求路基段长度超过1000m的路基，每间隔500m左右将上下行贯通地线连接一次。
长度为500~1000m的路基在路基段中间将上下行贯通地线连接一次。
小于500m的路基地段不考虑横向连接。
横向连接贯通地线弯折角度不小于120°。
综合贯通地线埋设技术交底
技术交底书
编制单位：中铁十一局武咸城际铁路二标项目部编号：HBCJ WXSG2JD-
注：“技术交底书”一式两份，一份交施工负责人作为施工依据，一份留存备查，并办理交接手续。
编制：复核：签收：年月日
注：“技术交底书”一式两份，一份交施工负责人作为施工依据，一份留存备查，并办理交接手续。
编制单位：中铁十一局武咸城际铁路二标项目部编号：HBCJ WXSG2JD-
四、施工要点
1、所有贯通电缆均应用黄粘土包裹，严禁开挖料直接回填。
编制：复核：签收：年月日注：“技术交底书”一式两份，一份交施工负责人作为施工依据，一份留存备查，并办理交接手续。
技术交底书
编制单位：中铁十一局武咸城际铁路二标项目部编号：HBCJ WXSG2JD-
注：“技术交底书”一式两份，一份交施工负责人作为施工依据，一份留存备查，并办理交接手续。
路基贯通地线、综合接地技术交底
技术交底书单位：编号：技术交底书单位：编号：注：①为了分清责任，编制（者）为第一交底人，复核（者）为第二交底人，签收（者）为（技术交底的）接受者。
②“技术交底书”1 式2 份，1 份作为施工依据，1 份留存备查。
编制：复核：年月日注：①为了分清责任，编制（者）为第一交底人，复核（者）为第二交底人，签收（者）为（技术交底的）接受者。
②“技术交底书”1 式2 份，1 份作为施工依据，1 份留存备查。
技术交底书单位：编号：份作为施工依据，1技术交底书单位：编号：编制：复核：年月日注：①为了分清责任，编制（者）为第一交底人，复核（者）为第二交底人，签收（者）为（技术交底的）接受者。
②“技术交底书”1 式2 份，1 份作为施工依据，1 份留存备查。
技术交底书单位：编号：交底内容：2、接地端子（1）路基型接地端子（2）桥隧型接地端子编制：复核：签收：月日注：①为了分清责任，编制（者）为第一交底人，复核（者）为第二交底人，签收（者）为（技术交底的）接受者。
②“技术交底书”1 式2 份，1 份留存备查。
份作为施工依据，1技术交底书单位：编号：5、C型压接件及工具编制：复核：年月日注：①为了分清责任，编制（者）为第一交底人，复核（者）为第二交底人，签收（者）为（技术交底的）接受者。
②“技术交底书”1 式2 份，1 份作为施工依据，1 份留存备查。
XXXXXXXXXXXX单位：XXXXXXXXXXXX 编号：XXXXXXXXXXXX单位：XXXXXXXXXXXX 编号：编制：复核：签收：年月日注：①为了分清责任，编制（者）为第一交底人，复核（者）为第二交底人，签收（者）为（技术交底的）接受者。
②“技术交底书”1 式2 份，1 份作为施工依据，1 份留存备查。
编制：复核：年月日注：①为了分清责任，编制（者）为第一交底人，复核（者）为第二交底人，签收（者）为（技术交底的）接受者。
②“技术交底书”1 式2 份，1 份留存备查。
路基贯通地线技术交底
路基贯通地线技术交底第1 页共7页工程名称路基工程接受班组路基施工班组交底项目贯通地线施工交底日期2018年4月18日交底内容：路基贯通地线施工路基表层电缆槽开挖以后，开始埋设贯通地线，（一）施工工序开挖沟槽→铺线→连接分支接引线→接头封闭→回填（二）施工要求1，开挖沟槽电缆槽位置开挖至设计位置后，开始开挖贯通地线沟槽，要求在电缆槽中心位置开挖，宽度5cm，开挖至交底标高（电缆槽设于硬质岩路地段，贯通地线应埋设在通信信号电缆槽下约200mm处，电缆槽设于土质及软质岩路地段，贯通地线应埋设在距基床底层顶面下300mm～400mm处）。
2，铺线铺线时要求将贯通地线拉直，在两头与隧道或者桥台预留贯通地线接续，使用C型压接件按照要求（三-4）压接。
为了避免不必要的浪费，贯通地线必须拉直，搭接长度符合要求即可，不能留多余。
3，连接分支接引线需要接地的构造物需要使用分支接引线与贯通地线连接，分支接引线与贯通地线使用C型压接件压接，每个接头两个C型压接件。
分支接引线与构造物上预埋接地端子的连接使用L型连接件，L型连接件与接地端子的连接方式见后文。
4，接头封闭贯通地线所有有接头的地方，全部要使用防腐胶带包起来，包括分支接引线与接地端子的连接处。
5，回填交底人技术负责人现场领工员施工队负责人第2 页共7页工程名称路基工程接受班组路基施工班组交底项目贯通地线施工交底日期2018年4月18日所有分支接引线安装好，做好封闭工作以后，使用沙子回填至电缆槽基底。
（三）敷设要求1，综合接地系统由贯通地线、接地装置及引接线、接地端子等构成。
2，贯通地线敷设平顺，不得形成环状、变形；最小弯曲半径不得小于外径的15倍；贯通地线连接处应采用防腐措施，可缠绕防腐胶带处理。
3，压接工艺：贯通地线的接续、横向连接和T型分支均采用铜质C型压接件进行双环连接，压接工具采用专用的12Ｔ自弹式冷压钳，压接力不小于12t，所有接头均采用防腐处理。
电缆槽内贯通地线与接地端子间的连接采用L 型连接器连接。
铁路贯通地线交底

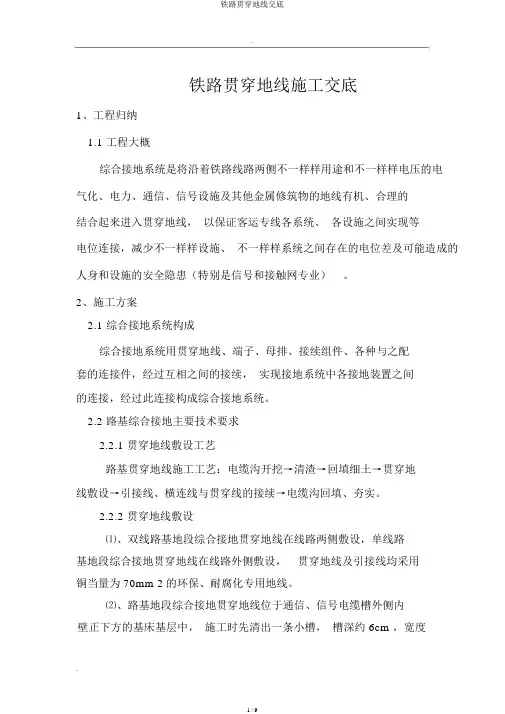

.铁路贯穿地线施工交底1、工程归纳1.1 工程大概综合接地系统是将沿着铁路线路两侧不一样样用途和不一样样电压的电气化、电力、通信、信号设施及其他金属修筑物的地线有机、合理的结合起来进入贯穿地线，以保证客运专线各系统、各设施之间实现等电位连接，减少不一样样设施、不一样样系统之间存在的电位差及可能造成的人身和设施的安全隐患（特别是信号和接触网专业）。
2、施工方案2.1 综合接地系统构成综合接地系统用贯穿地线、端子、母排、接续组件、各种与之配套的连接件，经过互相之间的接续，实现接地系统中各接地装置之间的连接，经过此连接构成综合接地系统。
2.2 路基综合接地主要技术要求2.2.1 贯穿地线敷设工艺路基贯穿地线施工工艺：电缆沟开挖→清渣→回填细土→贯穿地线敷设→引接线、横连线与贯穿线的接续→电缆沟回填、夯实。
2.2.2 贯穿地线敷设⑴、双线路基地段综合接地贯穿地线在线路两侧敷设，单线路基地段综合接地贯穿地线在线路外侧敷设，贯穿地线及引接线均采用铜当量为 70mm 2的环保、耐腐化专用地线。
⑵、路基地段综合接地贯穿地线位于通信、信号电缆槽外侧内壁正下方的基床基层中，施工时先清出一条小槽，槽深约 6cm ，宽度略大于贯穿地线直径。
深度距路基基床基层顶面 -0.3m ～-0.4m ，埋设贯穿地线前，应先向小槽内回填 4mm 粒径不大于 5mm 的土壤，敷设贯穿地线，再次回填40mm 粒径不大于5mm 土壤后，进行人工夯实，人工夯实后，必定在小槽上方覆盖不小于 100mm ，粒径不大于 5mm 的土壤，再进行机械夯实。
⑶、涵洞地段的贯穿地线在通信信号电缆槽安装前，将其敷设在电缆槽靠线路侧面的下部地址。
⑷、路基纵向经过电缆井地段时（不包括路桥过渡段），应从手孔下约 20cm 经过，波折角度不得小于 120 度。
在施工电缆井时，应防范机械对贯穿地线造成损害。
2.2.3 分支引接线的埋设⑴贯穿地线在每个接触网基础处（接触网基础中心里程的小里程方向 30cm ）设置一处引接线，引接线型号、规格同贯穿地线，引接线与贯穿地线接续采用“ T”型接续方式，贯穿地线经过分支引接线侧向水平引至路基边坡，沿护肩底以及电缆槽底引至通信信号电缆槽靠线路侧内壁地址，与电缆槽侧壁预留的接地端子引接线压接。
路基贯通地线技术交底
技术交底记录编号：工程名称三分部路基接受交底队伍作业队交底项目贯通地线施工交底日期2014.10.26交底内容：一、路基综合接地技术要求1.路基地段的贯通地线、分支引接线的埋设应与路基工程同步实施。
2.路基地段贯通地线埋设：（1）一般路基地段沿线路两侧各设一根贯通地线,位于通信信号电缆槽外侧内壁正下方的基床底层中，接地极充分利用接触网支柱基础。
（2）路堤、土质及软质岩路堑地段的贯通地线埋深距基床底层顶面-30cm～-40cm处；硬质岩路堑地段，将贯通地线埋设于通信、信号电缆槽下约20cm，沟中回填细粒土。
（3）涵洞地段的贯通地线在通信信号电缆槽安装前，将其敷设在电缆槽靠线路侧面的下部位置。
（4）贯通地线纵向通过路基地段的电缆井（不含过渡段电缆井）时，应从手孔下约20cm 通过，在手孔施做时，应避免机械对贯通地线的损伤。
3．分支引接线的埋设：（1）分支引接线埋设工序与贯通地线相同，一端与贯通地线C型压接，另一端与接触网支柱基础上预制的接地端子栓接，在引接线中部适当位置再与电缆槽侧壁预留的接地端子（按需设置）尾端C型压接。
（2）每个接触网支柱、跨线建筑物及桥梁与路基、隧道与路基过渡段处各埋设一根分支引接线，材质同贯通地线。
4．路基与桥梁、路基与隧道过渡段贯通地线连接（1）在邻近过渡段的路基通信信号电缆槽侧壁处预留接地端子，并预埋分支引接线将接地端子与贯通地线连接。
（2）桥隧地段的贯通地线沿通信信号电缆槽敷设至路基段，采用L 形连接器将贯通地线与路基段通信信号电缆槽预留接地端子连接。
5．两侧贯通地线间的横向连接：（1）长度超过1000m的路基地段，每间隔500m左右将上下行贯通地线连接一次。
（2）长度为500~1000m的路基地段，在路基段中间将上下行贯通地线连接一次。
（3）长度小于500m的路基地段，不考虑贯通地线的横向连接。
（4）横向连接线的规格、埋设深度、埋设工序及工艺与贯通地线相同。
6．路基地段接地极、接地端子设置（1）路基地段利用接触网支柱基础作为接地极使用。
贯通地线技术交底
贯通地线技术交底一.概述综合接地系统是将沿着铁路线路两侧不同用途和不同电压的电气化、电力、通信、信号设备及其他金属构筑物的地线有机、合理的结合起来进入贯通地线，以保证客运专线各系统、各设备之间实现等电位连接，减少不同设备、不同系统之间存在的电位差及可能造成的人身和设备的安全隐患（尤其是信号和接触网专业）。
二．相关标准及文件1、《铁路综合接地系统》图号:通号(2009)93012、设计图纸、会议纪要以及有关补充资料。
3、铁道部现行的高速铁路施工技术指南及有关工程质量验收标准。
三.施工方案1.总体施工方案工程开始后，根据土建单位的施工进度，组织人员在已达到标高的路基上分段分步敷设贯通地线、引接线和横向连接线。
等路基成型、水泥槽敷设到位后，将引接线引入水泥槽接地端子。
待桥梁地段桥梁建成、水泥槽敷设到位后，在桥梁水泥槽内敷设贯通地线。
在每个桥墩处将预留的接地螺栓与贯通地线可靠连接；在桥梁与桥墩接地钢筋之间实现可靠连接。
在路基、桥梁敷设贯通地线时，将后敷设的贯通地线与先敷设的贯通地线连接。
最后敷设和连接整个标段的贯通地线后，对每个桥墩的测试端子进行测试，如大于1Ω则在该处做独立接地体。
２.具体施工方案贯通地线的敷设采取按照先路基后桥梁的分步方式进行；对于路基地段，根据土建单位施工进度进行分段方式敷设，最后贯通整个线路。
贯通地线的全线贯通接续按照敷设完成一段就和与之相邻已敷设完成的贯通地线进行连接，到敷设完最后一段达到全标段贯通。
桥梁路段的施工可以和路基路段的引接线引入电缆槽内接地端子交叉同步施工。
2.1 路基地段的贯通地线的敷设对于已达到标高的路基地段进行贯通地线的敷设。
施工前要充分做好材料、仪器的准备工作。
电缆沟开挖前，对线路进行定桩放样。
贯通地线与引接线、横连线的连接也按照防腐要求，对接头进行外加护套处理。
引接线在坡脚或坡上电缆坑内进行预留。
2.2 桥梁地段贯通地线的敷设桥梁地段，贯通地线敷设按照先敷设贯通地线，然后进行贯通地线与接地端子的连接，将引接线和贯通地线连接的顺序进行。
贯通地线施工技术交底
专业的论文在线写作平台
贯通地线施工技术交底
（一）贯通地线及引接线、接地母排规格
1．贯通地线及分支引接线规格
（1）接地铜缆适用于交流电气化牵引铁路。
接地铜缆将直埋于地下，过桥时敷设在电缆槽内，因此接地铜缆应具有较好的防腐措施，避免在铜缆中存在潮气。
（2）接地铜缆为多股扭绞铜缆，为方便存放、敷设和维护，必须采取一定的防盗措施，该措施应不影响铜缆本身的电气特性，不降低接地效果，不易脱落，不会造成对人员的伤害和对环境的污染。
（3）接地铜缆应采用环保型外护套，正常工作情况下其使用寿命不少于30年。
（4）接地铜缆特性要求
—裸铜缆截面积：70mm2
—延展性（超过此值才会折断）：15%
—环境温度范围：-40℃~ 70℃。
—外护套的厚度应不小于1.0mm，任一点最小厚度为0.85mm。
—铜缆接续或分支连接的接头处抗张强度不得不小于无接头导体抗张强度的85%。
（5）每盘接地铜缆的长度应大于等于2公里，中间无接头。
250米以下的短段接地铜缆交货长度不超过总交货长度的5%。
（6）铜缆长度计量误差应不超过±0.5%。
2．接地端子（接地母排）。
路基贯通地线及接地端子连接技术交底
施工技术交底书编号：ZTSJYQ3FB-JSJD-20151025工程名称重庆至贵阳铁路扩能改造工程施工标段YQZQ-10 施工项目路基贯通地线及接地端子连接一、交底要求1.严格按技术交底施工。
2.现场按业主要求做好文明施工。
3.严格按照环境、职业健康安全管理措施施工。
4.做好成品防护。
5.如有问题及时联系工程部现场技术员解决。
6.凡劳务作业队不按技术交底要求施工而出现的质量问题和其他问题由负责该项工程的劳务作业队自费处理；如有项目部处理则相关费用从劳务队工程款中扣除。
交底单位：中铁三局渝黔铁路土建10标经理部第三分部第九架子队交底人：复核人：年月日承接单位或班组：负责人（工长）：年月日施工现场领工员：负责人（工长）：年月日二、详细内容1.路基型接地端子及贯通地线连接方式示意图单孔M16引接线与分支引接线压接图1 路基型接地端子大样C形压接件贯通地线贯通地线30-35cm图2 贯通地线接续方式30-35cmC形压接件贯通地线横向连接线分支引接线图3 分支地线连接方式单孔M16引接线与分支引接线压接分支引接线接地端子30-35cm图4 接地端子连接方式路肩4%4%4%透水砾石或碎石M10水泥砂浆找平层连接接触网支柱埋入路基面下不小于50mm接地端子接地端子引接线贯通地线分支引接线图4 路基过渡段接触网立柱基础处接地布置2.技术要求（1）贯通地线纵向连接，贯通地线与接触网立柱处分支引接线连接，分支引接线与路基型接地端子连接时均采用2个C 形压接件, 压接件间隔30-35cm 。
（2）在线路两侧邻近过渡段（路桥过渡段、路隧过渡段）的第一个接触网立柱基础处，路基通信信号电缆槽侧壁施做路基型接地端子（图5），并将接地端子与相应处分支引接线按图4连接。
（3）通信信号电缆槽侧壁上的接地端子端头与侧壁齐平，用水泥砂浆固定。
（4）长度为500—1000m 的路基地段，在路基段中间将线路左右侧贯通地线连接一次，长度小于500m 的路基地段，贯通地线不考虑横向连接。
贯通地线埋设交底
1.综合接地贯通电缆的材质、规格、埋设位置：综合接地贯通电缆采用高分子导电塑料护套贯通地线，导线截面为铜当量70㎜2的铜缆。
路基综合接地线埋设位置：路基两侧通信信号电缆槽外侧内壁正下方基床底层内，埋深距轨顶面1.805m，距每侧线路中线4.2m，两侧各设一根。
每侧贯通地线每隔50m左右（路基接触网基础位置）及公跨铁、人行天桥处各引出一根分支线，左右两侧贯通地线每500m进行横向连接一次。
综合地线示意图如下：2. 综合接地贯通电缆的埋设（1）施工工序流程图（21）路基面碾压平：路基基床底层AB组填料按正常填筑工艺施工至轨面设计高程下约1.75m时，进行路基面的碾压平整，检测合格。
2）测量定位：在路基面上测设纵向贯通地线埋设位置，（每侧距线路中心4.20m）撒白灰标识。
（3）成槽：沿白灰线用切割机械或人工以锹、镐等小型工具在填筑面开挖出约100mm 深、宽度约150mm的小槽。
清除槽内虚碴及碎石块等坚硬凸出物，达到设计标高且平整无突变起伏，满足铺设综合接地线的要求。
（4）铺设综合贯通地线：经检查合格后向小槽内回填40mm厚的粒径不大于5mm的土壤，然后敷设综合地线，地线敷设采用电缆支架，人力拉引。
贯通地线接续原则上除配盘长度外不得出现人为接头，困难区段端头间隔200m，贯通地线端头处裸铜导体进行密封防腐处理。
（5）分支引接及横向连接线的埋设1）分支引接及横向连接线的埋设：贯通地线敷设完成后每隔50m左右（路基接触网支柱基础位置）及公跨铁、人行天桥处引出一根分支引接线，每500m路基两侧贯通地线进行横向连接一次。
分支引连接线与综合贯通地线的型号、规格相同，引接线与综合贯通地线用“C”字连接器以压接方式连接，压接采用12t的专用压接钳（见附图）。
2）直通连续a、准备贯通地线接续所需的工具、材料主要工具有：KUB-412液压钳、压模、电工刀、锯弓等主要材料有：54755型C型铜接头、FSJD复合绝缘防水胶带b、将需要接续的贯通地线端头用锯弓进行修复平整处理，然后将塑料层剥去100mm 左右。
路基施工技术交底工程(3篇)
第1篇一、工程概况本次路基施工工程位于我国某地区，全长XX公里，包括路基填筑、路基排水、路基防护等施工内容。
工程起止时间为2023年X月X日至2024年X月X日。
施工期间，需严格按照国家相关法律法规、行业规范和设计要求进行施工。
二、施工技术要求1. 路基填筑（1）路基填筑材料应选择稳定、强度高、压缩性低的土质，严禁使用泥炭、冻土、膨胀土等不良土质。
（2）路基填筑前，应对原地面进行平整、压实，确保路基填筑的稳定性。
（3）路基填筑分层厚度应控制在30cm以内，分层压实度应达到设计要求。
（4）路基填筑过程中，应做好排水措施，防止路基积水。
2. 路基排水（1）路基排水应采用边沟、排水沟、涵洞等设施，确保路基排水畅通。
（2）边沟、排水沟的断面尺寸、坡度应符合设计要求。
（3）涵洞施工前，应对地质情况进行调查，确保涵洞基础稳固。
3. 路基防护（1）路基防护应采用边坡防护、坡脚防护、挡土墙等设施。
（2）边坡防护材料应选择与路基填筑材料相匹配的土工合成材料。
（3）坡脚防护可采用浆砌片石、混凝土预制块等材料。
（4）挡土墙施工前，应对基础进行处理，确保挡土墙的稳定性。
三、施工安全注意事项1. 施工现场应设置明显的安全警示标志，确保施工人员安全。
2. 施工人员应佩戴安全帽、安全带等防护用品。
3. 施工机械操作人员应持有相关操作证书，确保机械操作安全。
4. 施工过程中，应做好防尘、降噪、防污染等措施。
5. 路基施工期间，应密切关注天气变化，做好防雨、防洪工作。
四、施工进度安排1. 路基填筑：预计2023年X月X日至2023年X月X日完成。
2. 路基排水：预计2023年X月X日至2023年X月X日完成。
3. 路基防护：预计2023年X月X日至2023年X月X日完成。
五、质量保证措施1. 严格按设计要求和施工规范进行施工，确保工程质量。
2. 施工过程中，加强材料、设备、工艺等质量检查，发现问题及时整改。
3. 施工完成后，进行自检、互检、专检，确保工程质量达到设计要求。
高速铁路路基、桥梁、隧道贯通地线技术交底
贯通地线铺设技术交底1.施工简介贯通地线是铁路综合接地中的一种形式，埋设于路线两侧的电力电缆槽中（每侧电力电缆槽各埋设一根贯通地线，路基、桥梁、隧道均需设置），顺路线方向全线连续铺设，垂直于路线方向通过连接引线与梁体内的横向结构钢筋或接触网支柱等做横向连接，横向连接引线采用与贯通地线同材质、同规格的铜线，横向连接线与贯通地线同步埋设。
2.工程量及采用的规格、型号贯通地线为全线双线连续铺设，湘桂五标二项目部工程量为：15.32km×2（双线）=30.64km。
其规格为截面积为铜当量70mm2铜线，接地标准为1欧姆。
贯通地线的使用环境温度满足-40℃～+60℃的要求，铺设时的环境温度不低于-10℃，弯曲半径不小于其直径的20倍。
3.路基地段接地端子与贯通地线连接的施工工艺及要求：路基电缆槽内接地端子设于与路基接触网基础相同里程位置的电缆槽内，贯通地线应在环境温度不低于－10℃时敷设。
敷设贯通地线时，严禁压、折、摔、扭曲贯通地线，不得在地上拖拉贯通地线，允许弯曲半径不得小于其外径的20倍。
施工工艺如下：1）先将与路基接触网基础相同里程的1个电缆槽移开；2）找出电缆槽下埋设的贯通地线；3）将带连接线的接地端子与贯通地线用2个C型连接器连接，连接好后用防水防腐自粘胶带缠好，务必使其严密、不透水；4）回填沙并夯实；5）恢复电缆槽至设计标高。
桥梁贯通地线连接示意图1）将墩顶预埋接地端子与梁底接地端子用不锈钢连接线连接；每个简支梁桥墩2处，连续梁桥墩2处。
2）将贯通地线敷设在单槽的电缆槽中，将桥上贯通地线与路基上贯通地线用2个C型连接器连接为一个整体，其作业要求与路基地段相同。
每个桥台共2处需连接。
3）将挡砟墙、竖墙、电缆槽内预埋接地端子与贯通地线用C型连接器连接，接好后用防水防腐自粘胶带缠好，缠好后需严密、不透水；每片梁贯通地线接头2处。
5.贯通地线的接续步骤如下：1）接续工具和接地器材的准备；a、贯通地线剥头；b、用卷尺分别在两根贯通地线上从端头起分别量出比三个“C”形压接件略宽的长度，并做好标记。
贯通地线安装安全技术交底
贯通地线铺设安全技术交底书施工单位：中铁四局石武客运专线（河北段）第七分部编号:本交底为贯通地线铺设作业安全技术交底，施工过程中必须严格按以下要求施工、贯通地线作业人员与安全防护人员注意事项：1.1贯通地线施工上桥人员必须穿戴黄色防护服，戴安全帽，非工作人员严禁上桥，作业工点施工负责人必须是项目部人员，必须配备必要的通讯工具（对讲机等），当防护人员通知列车来时，立即清理材料机具于限界外，人员立即到安全地点。
1.2贯通地线施工上线人员严禁在轨间行走、坐卧以及在遮板上坐卧休息，来车时必须距列车有一定的安全距离线路中间或A墙与防护墙之间。
1.3贯通地线施工人员和施工机械有可能侵入限界的处所，均应设置醒目的隔离警示标志（桩、绳、网），未经安全负责人的同意不得擅自移动、拆除或损坏。
1.4贯通地线防护人员在距施工地段两端各800米处，应配备安全监控人员和必要的信号灯（旗），时刻同铺轨调度联系，掌握铺轨列车通过该区段时间，发现影响列车安全的情况，应立即通知行车调度并拦停列车。
同时通知施工人员立即下线至安全距离外。
1.5上桥前现场防护员与专职防护员联系确认到位情况，专职防护员到位后方能上桥施工。
1.6现场负责人到现场后第一件事就是联系各岗位防护员状况，包括防护员是谁、所处位置是否正确、标牌是否安装就位，等。
1.7交接班时要清楚交接行车信息，接班后首先向本段内其他防护员进行联系，通报代号和位置。
传达信息要确认是否准确传达到位。
1.8专职防护员要了解当日施工起止点的位置，首先找到防护地点，将限速牌稳妥安装在行车线路一侧的防护墙上，人处在防护墙与B墙之间。
到位后立即报告本段内现场防护员，无行车时每半小时相互呼叫一次，以确认通信工具状况，出现故障时立即电话向现场负责人报告，原地等待更换，并启用电话通信。
当火车驶进防护区段时，面向火车站立，挥动黄色信号旗（示意减速），同时用对讲机通报情况，呼叫统一为“X线火车即将通过XXX #墩”当火车通过时，接着呼叫“X 线火车已通过XXX#墩”。
关于路基综合接地系统技术交底
关于路基“四电”接口技术交底一、综合接地（一）、路堤、土质及软质岩路堑地段综合接地注意事项1、路堤、土质及软质岩路堑地段，贯通地线埋设埋深距基床底层顶面-30cm～-40cm处。
分支引接线设置在每个接触网支柱处，分支引接线应弧形下穿电缆槽、水沟等，无明显折角。
2、贯通地线的主要埋设工序和工艺（1）路基填筑并压实至高于贯通地线埋高级深度约60mm高程的同时，预留出60mm深、宽度略大于贯通地线直径的“小槽”，以敷设贯通地线装。
（2）先向“小槽“内回填料40mm粒径不大于5mm的土壤，敷设贯通地线，再次回填料40mm粒径不大于5mm的土壤后，进行人工夯实。
（3）人工夯实后，必须在小槽上方覆盖不小于10mm、粒径不小于5mm的土壤，才能进行正常的路基填筑和机械压实作业。
（4）贯通地线的分支引接线采用与贯通地线相同的工序和工艺埋设，施工边坡护前，将引接线埋设于边坡护层下并与灌注在电缆槽中的接地端子尾端C型压实。
3、贯通地线的横向连接约每500m路基设一处，其规格、埋设深度、埋设工序与贯通地线相同。
（二）、硬质岩路堑地段综合接地注意事项1、硬实岩路堑地段，将贯通地线埋设于通信、信号电缆槽下约20cm，沟中回填细粒土；涵洞地段的贯通地线在通信信号电缆安装前，将其敷设在电缆槽靠线路侧面的下部位置。
分支引接线设置在每个接触网支柱处，分支引接线应弧形下穿电缆槽、水沟等，无明显折角。
2、贯通地线的主要埋设工序和工艺：（1）硬质岩路堑地段a.在硬质岩路堑地段切割安装电缆槽时，同时切割0.2m〓0.2m 的小槽，铺设贯通地线，槽内回填细粒土并人工夯实。
b.在需要横向连接的位置，同时横向切割出0.2m〓0.2m的小槽，铺设横向连接线，槽内回填细粒土并人工夯实。
c.在敷设贯通地线时，同时在接触网基础处预留分支引接线，一端与贯通地线C型压接，另一端与电缆槽预留的接地端子尾端C型压接。
（2）涵洞地段：在电缆槽施做前，将贯通地线直接敷设在通信号电缆槽靠线路侧面的下部，在上部回填细粒土并人工夯实。
贯通地线埋设技术交底
第1页共1页
工程名称
路基综合贯通地线
施工单位
施工技术负责人
编制单位
工区工程部
交底人
谷俊杰
职称
技
术
交
底
内
容
路基综合贯通地线埋设技术交底
1.技术要求
综合贯通地线在路基两侧对称设置，一般设置在通信信号电缆槽下方，距离线路左中线4.1m（右侧为9.1m），桥隧间短路基（不大于30m）直接铺设在通信信号电缆槽中。一般地段设置在基床底层顶面以下500mm（局部地段可抬高100mm，但手孔处必须从手孔底部穿过），硬质岩路堑地段位于电缆槽下0.2m，手孔设置位置处在基床底层顶面以下500mm。不同路基结构形式间，路基与桥隧涵过渡段，贯通地线在水平高程方向顺接。
2.施工要求
路基填筑超过综合贯通地线埋设标高10cm后，挖槽埋设。埋设综合贯通地线应先测量放线，人工开挖成槽清除槽内坚硬凸出物，检查合格后，底层铺设一层4cm厚细粒土（粒径不大于5mm），然后铺设贯通地线，在每个接触网立柱位置及跨线桥处预留引接线，分支线电缆引至路基边坡，分支电缆长度按照6m预留。贯通地线与引接线、横向连接线连接采用12t专用压接钳用“C”字连接器（铜制）以压接方式连接，压接长度10cm。对接好的缆芯进行防水防腐处理(电工胶带缠绕)。铺设好后进行回填，回填时应先在电缆上铺设一层6cm厚细粒土壤夯实，然后回点，接地阻值不大于1Ω。
道路路基工程技术交底内容
XXX道路工程路基工程施工交底书道路路基工程技术交底交底人员：XXX XXX XXX XXX交底时间：2022年XX月XX日交底内容：一、施工测量放线⑴在路基正式开工前，做好全线的导线、水准点和中线的复测，纵横断面的检查，导线点、水准点的加密测量工作。
所有仪器在使用前应进行检验、校正。
⑵在开工之前进行现场恢复和固定路线，其内容包括导线、中线及高程的复测，水准点的复查与增设，横断面的测量与绘制等。
⑶对所有的测量已进行记录并整理所有资料。
以便得到复核和批复。
⑷在施工测量完成前，未进行施工；在施工时，如遇非适用材料，应予挖除。
在挖除之前，对非适用的材料范围应进行测量，经工程师批准后方可施工，并在开挖完成后及回填之前重新进行测量。
⑸导线测量采用全站仪，其起讫点与设计单位测定的结果相比较，精度满足角度闭合差±16√n（n），n为测点数，坐标相对闭合差为±1/10000。
⑹导线复测采用坐标法恢复，在中线恢复的同时已完成边桩的恢复和横断面的检查工作。
⑺水准点复核，在施工使用前已对设计单位提供的水准点作仔细校核，有条件段落已与国家水准点闭合。
附近的水准点闭合差不大于±20√L（L为水准点距离Km）在施工中需增设的临时水准点，符合精度要求，并与相邻路段水准点闭合。
⑻路基施工前已根据恢复的路线中桩，设计图表详细的检查，核对纵断面图，并进行了复测和必要的补测。
⑼施工期间将保护所有标志，特别是一些原始控制点，每季度至少应复测一次水准点。
二、土方路基开挖的施工方法及工艺⑴土方开挖采用机械化施工方法:土方运距在100米左右，选用推土机挖运;运距在500米以内;使用拖式铲运机挖运;运距在1公里以内，采用自行式大铲运机挖运;大体积的土方远运，用挖装机械配合自卸汽车施工.⑵原地面清理与挖掘:开挖前，用机械和人工清除原始地面上不符合路堤填料质量要求一切杂物运到弃土场堆放。
⑶路基开工前，考虑排水系统的布设，防止在施工中红线外的水流入线内，并将线路内的水迅速排出路基，保证施工顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页共7页工程名称路基工程接受班组路基施工班组交底项目贯通地线施工交底日期2018年4月18日交底内容：路基贯通地线施工
路基表层电缆槽开挖以后，开始埋设贯通地线，
（一）施工工序
开挖沟槽→铺线→连接分支接引线→接头封闭→回填
（二）施工要求
1，开挖沟槽
电缆槽位置开挖至设计位置后，开始开挖贯通地线沟槽，要求在电缆槽中心位置开挖，宽度5cm，开挖至交底标高（电缆槽设于硬质岩路地段，贯通地线应埋设在通信信号电缆槽下约200mm处，电缆槽设于土质及软质岩路地段，贯通地线应埋设在距基床底层顶面下300mm～400mm处）。
2，铺线
铺线时要求将贯通地线拉直，在两头与隧道或者桥台预留贯通地线接续，使用C型压接件按照要求（三-4）压接。
为了避免不必要的浪费，贯通地线必须拉直，搭接长度符合要求即可，不能留多余。
3，连接分支接引线
需要接地的构造物需要使用分支接引线与贯通地线连接，分支接引线与贯通地线使用C型压接件压接，每个接头两个C型压接件。
分支接引线与构造物上预埋接地端子的连接使用L型连接件，L型连接件与接地端子的连接方式见后文。
4，接头封闭
贯通地线所有有接头的地方，全部要使用防腐胶带包起来，包括分支接引线与接地端子的连接处。
5，回填
交底人技术负责人
现场领工员施工队负责人
第 2 页共7页工程名称路基工程接受班组路基施工班组交底项目贯通地线施工交底日期2018年4月18日
所有分支接引线安装好，做好封闭工作以后，使用沙子回填至电缆槽基底。
（三）敷设要求
1，综合接地系统由贯通地线、接地装置及引接线、接地端子等构成。
2，贯通地线敷设平顺，不得形成环状、变形；最小弯曲半径不得小于外径的15倍；贯通地线连接处应采用防腐措施，可缠绕防腐胶带处理。
3，压接工艺：贯通地线的接续、横向连接和T型分支均采用铜质C型压接件进行双环连接，压接工具采用专用的12Ｔ自弹式冷压钳，压接力不小于12t，所有接头均采用防腐处理。
电缆槽内贯通地线与接地端子间的连接采用L 型连接器连接。
C型两个压接环间距DJ/H35型为30mm~35mm，DJ/H70型为45mm~50mm。
4，电力、接触网等强电设备、设施接地连接线、分支引接线不得进入通信信号槽内。
5，在综合接地系统中，建筑物、构筑物及设备在贯通地线接入处的接地电阻不应大于1Ω。
6，接地装置通过结构物内预埋的接地端子与贯通地线可靠连接，接地端子及其引接线直接浇筑在混凝土结构内，表面与结构面平齐。
7，贯通地线的接续、横向连接和T型分支均采用铜质C型压接件进行连接，电缆槽内贯通地线与接地端子间的连接采用L型连接器连接。
8，贯通地线要求尽可能直，禁止形成环状；隧道、路堤、路堑、桥梁间的过渡地段贯通地线应平顺连接。
9，贯通地线要防止出现人为断点。
交底人技术负责人
现场领工员施工队负责人
第 3 页共7页工程名称路基工程接受班组路基施工班组交底项目贯通地线施工交底日期2018年4月18日10，路基地段电缆井处贯通地线从电缆井外侧绕过去。
11，分支引接线的预埋与贯通地线埋设应同步实施，在边坡防护施工前，将分支引接线埋设于边坡防护层内，分支引接线应弧形下穿电缆槽、水沟等，且无明显折角。
12，分支引接线（代号2）的一端与贯通地线C型压接，另一端与接触网支柱基础上设置的接地端子栓接；分支引接线（代号5）的一端与贯通地线C 型压接，另一端与电力槽和通信信号槽侧面设置的接地端子尾端C型压接。
（四）贯通地线防护隔离措施
1，路基与桥梁接口过渡地段，贯通地线路基地段绕行电缆井通过，前期电缆井施工到位的，电缆井处的贯通地线敷沿电缆井外壁大地侧绕行，不得侵入电缆井内，并用水泥硬化固定，深度与路基电缆槽下贯通地线一致。
交底人技术负责人
现场领工员施工队负责人
第 4 页共7页工程名称路基工程接受班组路基施工班组交底项目贯通地线施工交底日期2018年4月18日
2,路桥、路隧电缆井过渡段电缆井在井内强弱电电缆槽中间增设隔离墙，隔离采用砖砌或浇筑连通（厚度不小于6cm），弱电线缆敷设在靠近线路侧，强电线缆敷设靠近远离线路侧，如下图：
3, 信号电缆井中电力电缆、吸上线、横向连接线等用直通槽隔离防护，避免电力电缆、吸上线、横向连接线交叉。
交底人技术负责人
现场领工员施工队负责人
第 5 页共7页工程名称路基工程接受班组路基施工班组交底项目贯通地线施工交底日期2018年4月18日4,电力电缆井中信号电缆用直通槽隔离防护，避免电力电缆、吸上线、横向连接线交叉。
（五）相关要求
1，搭接方式及要求
交底人技术负责人
现场领工员施工队负责人
第 6页共7页工程名称路基工程接受班组路基施工班组交底项目贯通地线施工交底日期2018年4月18日
2，根据接地要求，两个接触网中间要在电缆槽预留一个强电接地端子和一个弱电接地端子。
强电接地端子距离小里程接触网15米，预留的分支接引线从电缆槽的外侧引出，弱电接地端子距离大里程接触网15米，预留的分支接引线从电缆槽的内侧引出。
预留分支接引线长度1.1米，留出的一端提前与路基型接地端子压接，留待接入电缆槽。
3，C型压接件压接时必须一半一半压接，压接到C型口闭合为标准。
4，埋设于电缆槽的接地端子大样图如下，位于电缆槽中间位置。
交底人技术负责人
现场领工员施工队负责人
第 7 页共7页工程名称路基工程接受班组路基施工班组交底项目贯通地线施工交底日期2018年4月18日
4，贯通地线完成后必须报现场技术员验收后方可进入下一工序，否则全部返工至这一工序进行验收。
交底人技术负责人
现场领工员施工队负责人。
