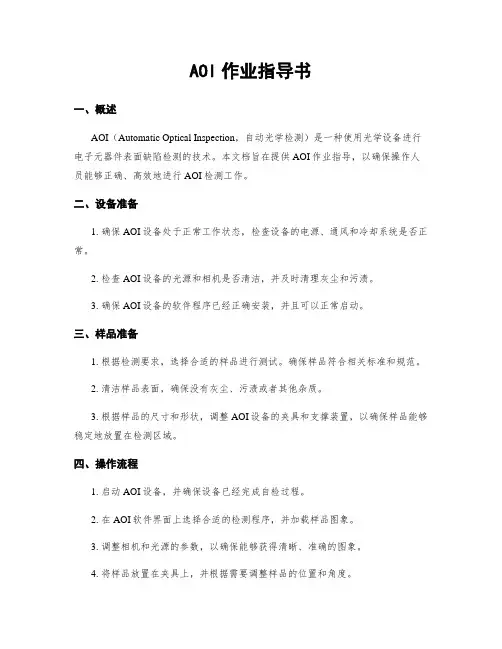

AOI作业指导书

深圳市金成电子科技有限公司

AOI 作业指导书

产品名称 全机种 文件编号 ＱＳ－１ 作业内容 AOI 作业作程 SMT 制作人

董豪伟

批准人

NO. 主料号

品名规格

用量 位置 方向

作 业 说 明

1

将机器电源线插入AC220插座中，顺时针方向转动设备下方的红色总开关开启总电源，顺时针转动设备左前方的钥匙开关（转到位后保持约3秒钟）开启UPS(不间断电源)，启动Windows 2000操作系统，在桌面上双击“VCTA-A480.EXE ”，打开系统接口； 2 在“文件”菜单中选择‘程序加载’，检查机种名与AOI 程序显示是否一致，取出一片PCBA ，依据程序右上角缩略图中的方向放入到AOI 的TABLE 夹具上；

3 按下机器面板上的“测试”按钮，测试完一片板后，将此板取出，放入另一片板进行测试；

4 将取出的PCB Ａ与ＡＯＩ显示屏上显示之不良点与标准图像一一对比重新确认，如右图显示的ＮＧ确认及一些不良现象的图片，供作业时参考；

5 将确认后的不良品（贴上不良标签）与ＯＫ良品分别放入指定位置；

6

机器使用完毕后，在文件菜单中选择退出，点开始-关闭计算机-关机，待机器完全关闭后，再顺时针转动设备左前方的钥匙开关（转到位后保持约3秒钟）关闭UPS(不间断电源)，再逆时针转动设备下方的红色总电源开关关闭总电源，再将机器电源线从插座中拔出。

NO. 注 意 事 项

设备&治工具&辅耗材 １ 为防止静电对机器及PCB 的损害，机器使用前必须要先接地； 项目

名称（规格） 数量 ２ 机器有UPS 电源，市电故障时需要尽快保存程序，关闭机器； １ 操作手册 １份 ３ 做好ESD 防护作业；

２ 静电手套 １双 ４ 待测之PCBA 要放置在待测试区，轻拿轻放，不可堆栈； ３ 静电环 １个 ５ 注意PCBA 最高组件的高度，不超过32CM ，以免撞件； ４ 汽泡袋 １迭 版本版次 修订日期 修订内容 受控等级 ６ 作业时要戴防静电手套和静电环； ５ 不良标签

１本 01

025/03/2019

新修订

Ｅ

问题发生报告流程：作业员→班长→组长→课长→工程

问题提起：１、依照标准无法作出良品时；２、异常或连续发生较多不良时；３、以前从未发生的不良现在发生时。

缺陷圖參考

元件破損 虛焊 缺件

立碑

翻件

少錫

偏移 開/關機总电源

放入PCBA

測試

急停

NG 圖片對比視窗
