工作面设备选型
三机配套原则
采煤机和刮板输送机的生产能力应满足工作面产量要求，采煤机和液压支架调高范围要适应煤层厚度及变化范围，液压支架移架速度要跟得上采煤机的牵引速度。采煤机要依靠刮板输送机导向并在其上移动，刮板输送机依靠液压支架推移，液压支架又靠刮板输送机支承而移动。
大家有疑问的，可以询问和交流
As
Ca f An br ts
式中：C为不均衡系数，箕斗提升C=1.15
A n 为矿井设计年产量，t/a ，1200000
a f 为提升富裕系数，主井提升设备对第一水平
留有1.2的富裕系数
t s 为提升设备每天工作小时数，一般为=16h
b r 为提升设备每年工作日数，一般为=330d
A 所以， = 1.151.212000=00394.3t/h
N=Q·HW
Q 生产能力 Hw 吨煤耗煤系数
煤层赋存条件
1、4号煤层厚0～2.37m，平均1.5m，属全井田大部分稳定可采煤层。 2、煤层倾角一般为4°，属近水平煤层。 3、顶板为砂质泥岩，属软弱岩层，采用全部垮落法管理顶板。 4、煤层瓦斯含量高，为高瓦斯矿井。 5、井田内水文地质条件比较简单。
Vj= 0.3× 273 =4.9m/s
2、估算一次提升循环时间 T x
Tx
H
=V j
V
+
j
a
+u+ѳ
式中，a为提升加速度，一般为a=0.8m/s2
U为箕斗低速爬行时间，一般取u=10s
Ѳ为箕斗装卸载休止时间，一般取Ѳ=10s
所以，T x
= 2734.91010=81.84s
4.9 0.8
（3）计算小时提升量 A s

采煤工作面机械配套性能课件.ppt

§4—3 输送设备的配套性能
一、刮板输送机与采煤机及支架的配套（一）刮板输送机与采煤机的配套 1、刮板输送机的输送能力不小于采煤机的理论生产率； 2、刮板输送机的结构形式必须与采煤机结构相配套；（二）刮板输送机与液压支架的配套原则 1、刮板输送机的结构形式要与液压支架架型相匹配； 2、刮板输送机的溜槽长度要与液压支架的中心距相匹配； 3、刮板输送机溜槽与支架推移千斤顶连接装置的间距和
结构要匹配。二、转载机的选择三、伸缩胶带输送机的选用
采煤工作面机械配套性能课件
§11—4 采煤设备的配套性能
一、设备主要空间尺寸的配套关系（一）普采工作面采煤设备的尺寸配套关系从安全的角度，由前排支柱到煤壁之间的无立柱
空间宽度R愈小愈好，必须符合顶板性质的要求。公式中的各项参数应合理取值。（二）综采工作面采煤机组的配套尺寸关系
采煤工作面机械配套性能课件
§4—1 滚筒采煤机的选型
一、滚筒采煤机的适用条件
1、适用的倾角：开采倾角可达80。 2、煤岩的硬度； 3、采高：0.55～0.9m，一般宜选用爬底斑采煤机；
0.8～1.2 m以上的煤层使用骑溜子采煤机； 1.1～1.9 m的普采工作面，一般选用单滚筒采煤机； 1.2～2.5 m的普采工作面，可选用单滚筒或双滚筒采煤机；综采工作面必须选用双滚筒采煤机。注意：1、采煤机的装机功率应根据采高确定；
采煤工作面机械配套性能课件
采煤工作面机械配套性能课件
（五）牵引速度一般采煤机的最大牵引速度在10m/min以下。（六）截割速度（七）装机功率
采煤工作面机械配套性能课件
§4—2 支护设备的选型
采煤工作面机械配套性能课件
一、液压支架ห้องสมุดไป่ตู้架型选择

第二章矿山采掘机械设备选型设计

第二章矿山采掘机械设备选型设计第一节设计任务及原始资料一、设计任务1、根据采煤工作面设计生产率及煤层条件，正确选择采煤机械。

2、根据煤层条件、顶底板性质及力学性质，合理选择采煤工作面支护设备。

3、根据地质构造及矿井巷道布置情况，正确选择掘进机械和装载设备。

二、设计时应掌握的原始资料1、矿井、采区、工作面的生产能力；2、煤层条件及开采的有关参数；3、煤的实体密度及力学性质；4、地质构造及顶底板性质；5、特殊开采要求；6、矿井沼气等级及涌出情况。

第二节采煤机械的选择计算机械化采煤工作面的生产能力主要取决于采煤机械的落煤能力。

因此，根据不同的煤层条件，正确选用采煤机械，对提高工作面产量、节约能耗及安全生产是十分重要的。

一、对采煤机械的基本要求在采煤机选型时应尽量满足以下基本要求：1、功能方面的要求采煤机械主要完成采煤工艺的落煤和装煤这两道工序，因此，采煤机械的工作机构必须有足够的落煤和装煤能力，高度能调节，能量消耗小，割下的煤块度大，截煤过程中产生的煤尘少，能自开缺口等等。

2、适应性方面的要求采煤机械必须适应给定的煤层厚度、硬度、煤层倾角、围岩条件等要求。

3、性能方面的要求采煤机械的性能应当满足工作面设计的要求。

如采煤机械的生产率必须满足工作面产量要求，并具有足够的牵引力和牵引速度；截割速度应满足煤的块度和降低煤尘含量的要求；截深应满足控顶距及支架移动步距的要求。

4、安全及劳动保护方面的要求采煤机械要有可靠的喷雾降尘装置和完善的安全保护装置。

如电动机恒功率自动调速、液压自动调速、高低压保护、回零保护、油温保护、冷却水保护等装置；电气设备必须防爆；当煤层倾角较大时，应有安全防滑措施等等。

采煤机械的各种操纵按钮、手把的布置便于司机安全可靠的操作，必要时应设置闭锁装置，以防止误操作。

5、经济性和可靠性方面的要求采煤机械是机械化采煤的关键设备，它的维护费用在吨煤成本中所占比例相当大。

因此，采煤机械必须有良好的可靠性和经济性，以保证安全、高效、经济的运行。

煤矿机械-课件(PPT 36页)

长，成本也就很高。 ②也可设在井下，而设在井下的空压机站的设置有要求： a. 必须是低瓦斯矿井； b. 空压机的台数不超过三台，每台的排气量不超过20m³ /min. 由于受条件的限制，很多矿井的空压机站不能设在井下。三、空气压缩机风包的设置 ①在地面应设在室外阴凉处； ②在井下应设在空气流畅的地方。在井下，固定式压缩机和风包应分别设置2个硐室内。
胶带运输是一种连续性的运输，运输效率高，并且安全可靠，不适为一种极佳的运输方式，但由于是一种连续性的运行方式，运行费用较高，所以，

需根据情况进行选用。
三、平巷
采用电机车运输：
①架线电机车：用于低瓦斯矿井进风的主运输巷道内；
②蓄电池电机车：用于高瓦斯矿井进风的主运输巷道内。采用机车运输时，应遵守下列规定：

空压机的活塞式缸体分为：单作用缸体和双作用缸体。由于一级压缩的气体压力达不到煤矿上需要的7、8个大气压力，所以必须采用两级压缩的空压机。 §3-3 空压机的安全保护装置一、安全阀安全阀分一级安全阀和二级安全阀。一级安全阀装在中间冷却器上，二级安全阀装在风包上。当压力调节器失效，空气压力得不到及时调整时，而使各级排气压力超过整定压力安全阀就自动开启，把一部分压气泄于大气，使系统中的压力降到正常的工作压力。

§3-2
空压机的工作原理

一、空压机的组成
由缸体、活塞、活塞杆、吸气阀、排气阀组成。二、空压机的工作原理当活塞杆带动活塞从左向右运动时，活塞腔的体积增大，压力降低，吸气阀打开，开始进气，当活塞从右向左运动时，活塞腔的体积减小，压力增大，从而打开排气阀，进行排气。活塞式空压机的一个工作循环包括：吸气过程、压缩过程、排气过程。

《矿山机械》PPT课件

精选课件ppt
7
第一篇第一章矿井轨道
二．轨距：
（1）轨距：两钢轨轨头内侧之间的
距离 S g
（2）轮缘距：两车轮轮缘外侧的距
离Sl
（3）轮缘距、轨距的关系：
减少运行阻力和轮缘磨损：S g Sl 防（止4）车标轮准左轨右距摆动：SgSl 10mm
为了统一矿车，使巷道标准化：
标准轨距：600，762，900mm 采用标准轨距的意义：P3
精选课件ppt
13
第一篇第一章矿井轨道
三．外轨抬高：发生在弯道处。（1）原因：由于离心力作用，可能发生翻车。（2）外轨抬高值：
F h ,F G V 2
G Sg cos
gR
G V2
h
gR G
Sg
cos
S gV 2 gR
cos
g 9.8,cos 1 :
h S gV 2 10R
精选课件ppt
14
第一篇第一章矿井轨道
(3)方法：在缓和线内进行外轨抬高，将它作为3‰~10‰的坡度，缓和线
长度： X 2 (1 0 0~ 3 0 0 ) h
X1和X2综合取大值得设计缓和线长度。
四．轨道间距与巷道加宽（对双轨而言）
L2
双轨线路，两线路的中心线间距的加宽值：
12 8R
双轨线路的外侧、中间和内侧的精加选宽课值件:pp3t 00 300 100mm
（2）轨枕：
作用：①固定钢轨，使钢轨保持规定的间距；
②承受钢轨所传来的压力，而且将力均匀地传给道床。
分类：
①木轨枕：优点：弹性好，加工制造容易，价格低廉，安装方便。
缺点：容易腐蚀，维修工作量大（防腐处理---表面涂

采煤机械PPT课件

（一）单滚筒采煤机的组成与功用
1．单滚筒采煤机的组成
单滚筒采煤机的组成可分为四大部分截煤部、牵引部、电动机和辅助装置。
（二）单滚筒采煤机在工作面的工作情况
4、双滚筒采煤机

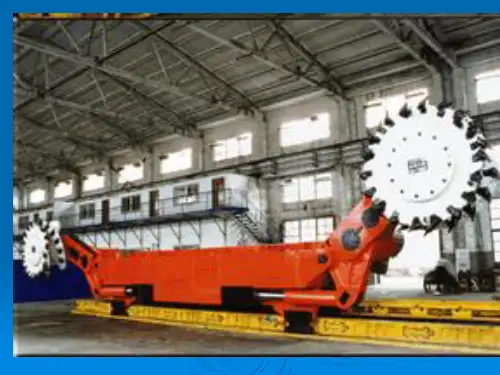

双滚筒采煤机有两个滚筒，一个沿顶板采煤，另一个沿底板采煤。因此，能一次采全高，适应范围大、生产率高。综合机械化采煤工作面主要采用双滚筒采煤机。
一、机械化采煤的主要设备
采煤机械：把煤由煤层中采落下来的机械称为采煤机械。
➢ 机械化采煤工艺包括：落煤、装煤、运输、支护、采空区处理。其中采煤机完成了落煤和装煤两道工序。
（一）采煤机
采煤机械，现在主要有滚筒式采煤机和刨煤机。目前我国使用最多的是滚筒式采煤机，也有少量的刨煤机。
滚筒式采煤机的采高范围大，对各种煤层适应性强，能截割硬煤，并能适应较复杂的顶底板条件因而得到了广泛的应用。
7．操作方便
牵引部应有手动操作、远程操作等装置，尽量做到集中控制。
二、采煤机的牵引机构
采煤机的牵引机构有钢丝绳牵引，锚链牵引和无链牵引三种形式。随着采煤机的不断发展，由于钢丝绳牵引机构的牵引力小，容易发生断绳事故，并且断裂后不易重新连接，故这种牵引机构已逐渐被淘汰。目前广泛使用的是无链牵引。
（1）以适应不同的煤层和有关地质条件。
（2）能充分利用煤壁的压张效应，降低能耗，提高块煤率，减少煤尘。
（3）能装煤和自开缺口。
（4）载荷均匀分布，机械效率高。
（5）结构简单，工作可靠，拆装维修方便。
（二）机械化采煤工作面
普采工作面（普采、高档普采）、综采工作面
螺旋滚筒由轮毂、螺旋叶片和端盘组成。
➢ 留三角煤进刀方式
➢ 是指采煤机斜切进刀达到截深以后，不反向割三角煤，待采煤机割到工作面顶端后，再反向空行(或装煤)割掉三角煤。

煤矿设备选型ppt课件

天轮的选型计算
根据《煤矿安全规程》的规定，对于地面设备，当钢丝绳对天轮的围
抱角大于90°时（立井）
D
D
t
t
≧80d=2600 ≧1200 =2760
D t 为天轮直径
d 为提升钢丝绳直径 32.5mm
为提升钢丝绳中最粗钢丝直径，2.3mm
由此，选择天轮直径为3000mm，型号为TSG。下表为该天轮的参数
+
j
a
+u+ѳ
式中，a为提升加速度，一般为a=0.8m/s2
U为箕斗低速爬行时间，一般取u=10s
Ѳ为箕斗装卸载休止时间，一般取Ѳ=10s
所以，T x
= 2734.91010=81.84s
4.9 0.8
.
（3）计算小时提升量 A s
As
Ca f An br ts
式中：C为不均衡系数，箕斗提升C=1.15
工作面刮板输送机的能力应与采煤机设计生产能力相适应，考虑各种因素影响，刮板输送机的运输能力按采煤机理论生产能力的1.2倍考虑。
.
设计原则：
一、是工作面刮板输送机能力要保证将采煤机采落的煤全部运出，并留有一定的富裕，刮板输送机能力应不低于工作面最大能力。
二、是外型尺寸和牵引方式与采煤机相匹配。
采煤机平均割煤速度
采
煤
采煤机生产能力
机
采煤机总装机功率
.
采煤方法
V=（L+2L1）/（t-t1）
L 工作面长度 L1 采煤机斜切进刀长度 t 每个循环作业时间 t1 辅助作业时间
Q=60HBVγC
H 工作面平均采高 B 滚筒截深 V 平均割煤速度 γ 煤的容重，1.41

矿山开采中的矿用机械与设备选型
