电力系统的中性点运行方式及低压配电系统的接地型式

电力系统的中性点运行方式及低压配电系统的接地型式

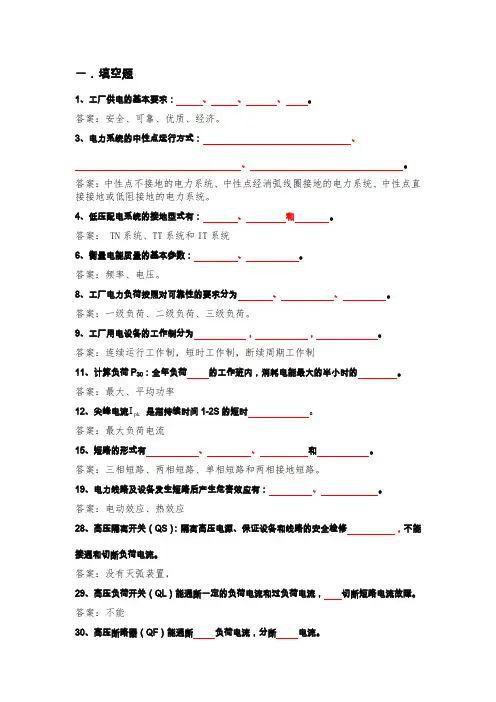

一、电力系统的中性点运行方式

电力系统中的电源（含发电机和电力变压器）中性点有下三种运行方式：一种是中性点不接地；一种是中性点经阻抗接地；再一种是中性点直接接地。前两种一般合称为小电流接地；后一种称为电流接地。

(一）、中性点不接地的电力系统

分布电容及相间电容

发生单相接地故障时的中性点不接地系统

分析见教材原件

(二)、中性点经消弧线圈接地的电力系统

对消弧线圈“消除弧光接地过电压”的异议

(三）、中性点直接接地或经低阻接地的电力系统

二、低压配电系统接地型式

按保护接地的型式，分为

（一）TN系统、中性点直接接地系统，且都引出有中性线（N 线），因此都称为三相四线制系统。

1、TN-C

2、TN-S

3、TN-C-S

(二) TT系统

(三) IT系统中性点不接地或经阻抗（约1000欧）接地，且

通常不引出中性线，因此它一般为三相三线制系统。

第四节供电质量要求及用电企业供配电电压的选择

一、供电质量

电压对电器设备运行的影响：

电压和频率被认为是衡量电力系统电能质量的两个基本参

数。

二、供电频率、频率偏差及其改善措施

三、供电电压、电压偏差及其调整措施电力系统的电

压

1.三相交流电网和电力设备的额定电压

我国标准规定的三相交流电网和电力设备的额定电压

1.电网（电力线路）的额定电压

我国根据国民经济发展的需要及电力工业的水平，经全面的技术经济分析后确定

的。它是确定各类电力设备额定电压的其本依据。

2.用电设备的额定电压

由于电压损耗，线路上各点电压略有不同，用电设备，其额定电压只能按线路首

端与末端的平均电压即电网的额定电压Un来制造。所以，用电设备的额定电

压规定与供电电网的额定电压相同。

3.发电机的额定电压

发电机是接在线路首端的，所以，规定发电机额定电压

高于所供电网额定电压的5％。

三个电压的关系

4. 电力变压器一次绕组额定电压

如变压器直接与发电机相连，则其一次绕组额定电压应与电机额定电压相同，即高于供电电网额定电压的5％。

如变压器不与发电机相连，而是连接在线路上，其

一次绕组额定电压应与供电电网额定电压

相同。

5. 电力变压器二次绕组额定电压

电力变压器的二次绕组额定电压：变压器一次绕组加

上额定电压而二次绕组开路时的电压，即为空载电压。

如果变压器二次侧供电线路较长则变压器二次绕组额定电压要考虑补偿变压器

二次绕组本身5％的电压降和变压器满载时输出的二次电压仍高于电网额定电

压5%，所以这种情况的变压器二次绕组额定电压要高于二次侧电网额定电压

10％，

如果变压器二次侧供电线路不长则变压器二次绕组额定电压，只需高于二次侧电网额定电压5 ％，仅考虑补偿变压器内部的5％。

(二)电压偏差及其允许值

1.电压偏差

电压偏差：(U-Un)/Un %=ΔU

电压偏差是由于供配电系统运行方式改变以及负荷缓慢变化而引起的，它的变动

是相当缓慢的。

2.电压偏差允许值

用电设备端子处电压偏差允许值为

电动机＋5％、－5％；

照明灯一般为＋5％、－5％，对于远离变电所的工作场所，难以满足上述要求

时，可为＋5％、-10％。应急照明、道路照明的警卫照明＋5％、－10％。

其他用电设备当无特殊规定时为＋5％、－5％。

(三)电压偏差的影响及其调整措施

为了减小电压偏差，供电系统采取相应的电压调整措施：

(1) 合理选择变压器的电压分接头或采用有载调压型变压器

无载调压型变压器，换接电压分接头，必须停电进行，

因此是不能频繁操作的。

有载调压型变压器，在正常运行过程中自动地调整电压，保证设备端电压

的稳定。

(2）降低供配电系统的阻抗

（3）尽量使系统的三相负荷均衡

（4）合理地改变系统的运行方式

（5）采用无功功率的补偿装置

四、电压波动、闪变及其抑制措施

（一）电压波动和闪变的有关概念

1、电压波动的含义及其危害

电压波动：是电网电压的短时快速变动或电压包络线的周期性快速变动。

电压波动是由于负荷急剧变动引起的。

电压波动会影响电动机的正常起动，可使某些电子设备特别是电子计算机无法正常工作；可使照明灯发生明显的闪烁现象，等等。

2、闪变的含义及其危害

（二）电压变动和闪变的允许值

（三）电压波动和闪变的抑制措施

(1) 采用专用线或专用变压器单独供电

(2）减小系统阻抗。

（3）选用短路容量较大或电压等级较高的电网供电

减小或切除引起电压波动的负荷。

（4）装设静止型无功补偿装置（SVC）

五、电网谐波及其抑制措施

(一)、电网谐波的有关概念

1、谐波的含义

谐波：按傅里叶级数分解的一系列频率为基波频率整数倍的高次谐正弦电流

高次谐波的干扰成了当前系统中影响电能质量的一大“公害”，亟待采取对策。高次谐波的产生

由于系统中有非线性元件存在，有高次谐波电流或电压产生。

2、谐波的的危害

（二）谐波电压限值和谐波电流允许值

（三）谐波的抑制措施

(1) 大容量的非线性负荷由短路容量较大的电网供电

（2）三相整流变压器采用Y、d或D、y联结
