基于MATLAB实现分形图形的绘制
Matlab实验报告：分形迭代
数学实验报告：分形迭代练习11.实验目的：绘制分形图案并分析其特点。
2.实验内容：绘制Koch曲线、Sierpinski三角形和树木花草图形，观察这些图形的局部和原来分形图形的关系。
3.实验思路：利用函数反复调用自己来模拟分形构造时的迭代过程，当迭代指标n为0时运行作图操作，否则继续迭代。
4.实验步骤：（1）Koch曲线function koch(p,q,n) % p、q分别为koch曲线的始末复坐标，n为迭代次数if (n==0)plot([real(p);real(q)],[imag(p);imag(q)]);hold on;axis equalelsea=(2*p+q)/3; % 求出从p 到q 的1/3 处端点ab=(p+2*q)/3; % 求出从p 到q 的2/3 处端点bc=a+(b-a)*exp(pi*i/3);%koch(p, a, n-1); % 对pa 线段做下一回合koch(a, c, n-1); % 对ac 线段做下一回合koch(c, b, n-1); % 对cb 线段做下一回合koch(b, q, n-1); % 对bq 线段做下一回合end（2）Sierpinski三角形function sierpinski(a,b,c,n) % a、b、c为三角形顶点，n为迭代次数if (n==0)fill([real(a) real(b) real(c)],[imag(a) imag(b) imag(c)],'b');% 填充三角形abchold on;axis equalelsea1=(b+c)/2;b1=(a+c)/2;c1=(a+b)/2;sierpinski(a,b1,c1,n-1);sierpinski(a1,b,c1,n-1);sierpinski(a1,b1,c,n-1);end（3）树木花草function grasstree(p,q,n) % p、q分别为树木花草始末复坐标，n为迭代次数plot([real(p);real(q)],[imag(p);imag(q)]);hold on;axis equalif(n>0)a=(2*p+q)/3;b=(p+2*q)/3;c=a+(b-a)*exp(pi*i/6);%d=b+(q-b)*exp(-pi*i/6);%grasstree(a,c,n-1);grasstree(b,d,n-1);endend5.主要输出：指令：koch(0,1,5); soerpinski(0,1,exp(pi*i/3),5); grasstree(0,i,5);Koch曲线Sierpinski三角形树木花草6.实验结论：以上图案的局部形状与原本图形用某种自相似性，这正是分形的特点。
matlab混沌，分形
matlab混沌，分形对于函数f(x)=λsin(πx)，λ∈(0,1]，使⽤matlab计算随着λ逐渐增⼤，迭代x=f(x)的值，代码如下：function y=diedai(f,a,x1)N=32;y=zeros(N,1);for i=1:1e4x2=f(a,x1);x1=x2;y(mod(i,N)+1)=x2;endend%f=@(a,x)a*x*(1-x);f=@(a,x)a*sin(pi*x);%x0=0.1;hold on;for x0=-1:0.05:1for a=0:0.01:1y=diedai(f,a,x0);for count=1:32plot(a,y(count),'k.');hold on;endendend得到的图像如下：其中横轴为λ，纵轴为x可以看到随着λ的逐渐增⼤，出现了倍周期分叉的情况。
由图中可以看出第⼀个分叉值⼤约在0.3附近，第⼆个在0.73到0.75之间，第三个在0.8到0.85之间，混沌⼤约出现在0.86附近。
接下来编写代码计算分叉值，代码如下：format long;x0=0.1;for a=0.3182:0.0000001:0.3183y=diedai(f,a,x0);if max(y)>0.001disp(a);break;endend得到第⼀个分叉值⼤约为0.3182298format long;x0=0.1;for a=0.7199:0.000001:0.72y=diedai(f,a,x0);if max(y)-min(y)>0.001disp(a);break;endend得到第⼆个分叉值⼤约为0.719911format long;x0=0.1;for a=0.8332:0.000001:0.8333y=diedai(f,a,x0);if abs(y(32)-y(30))>0.001disp(a);break;endend得到第三个分叉值⼤约为0.833267利⽤Feigenbaum常数估计第三个分叉值，得到0.805939分形图周常青画mandelbrot分形图，主要使⽤了三个函数：iter=mandelbrot1(x0,y0,maxIter)，⽤来计算迭代后是否收敛，⽅程z=z2+z0。
Matlab软件在分形几何上的应用

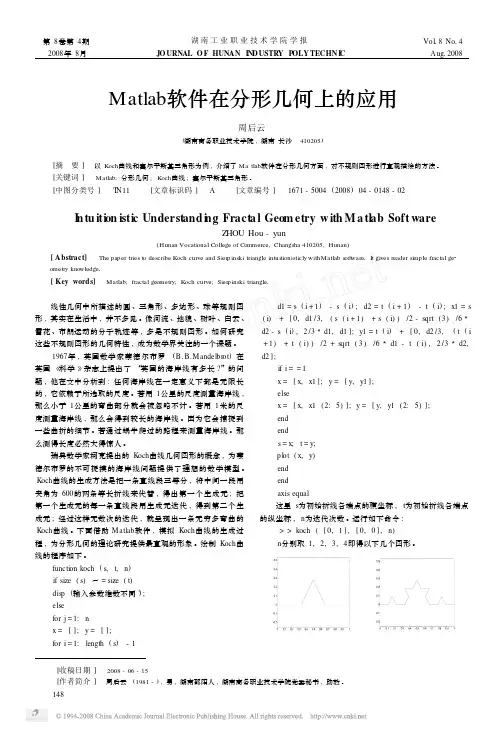

第8卷第4期2008年8月湖南工业职业技术学院学报JO URNAL O F HUNAN IND USTRY POLY TECHN I CVol 18No 14Aug 12008Matlab 软件在分形几何上的应用周后云(湖南商务职业技术学院,湖南长沙 410205)[摘 要] 以Koch 曲线和塞尔平斯基三角形为例,介绍了Ma tlab 软件在分形几何方面,对不规则图形进行直观描绘的方法。
[关键词] Matlab;分形几何;Koch 曲线;塞尔平斯基三角形。
[中图分类号] T N11 [文章标识码] A [文章编号] 1671-5004(2008)04-0148-02I n tu iti on isti c Underst and i n g Fract a l Geo m etry w ith M a tl ab Soft wareZ HOU Hou -yun(Hunan Vocati onal College of Commerce,Changsha 410205,Hunan )[Abstract] The paper tries t o describe Koch curve and Sier p inski triangle intuiti onisticly withMatlab s oft w are 1It gives reader si m p le fractal ge 2ometry knowledge 1[Key words] Matlab;fractal geometry;Koch curve;Sier p inski triangle 1 [收稿日期] 2008-06-15 [作者简介] 周后云(1981-),男,湖南邵阳人,湖南商务职业技术学院党委秘书,助教。
线性几何中所描述的圆、三角形、多边形、球等规则图形,其实在生活中,并不多见。
像河流、地貌、树叶、白云、雪花、布朗运动的分子轨迹等,多是不规则图形。
几个分形的matlab实现资料
几个分形的matlab 实现摘要：给出几个分形的实例，并用matlab 编程实现方便更好的理解分形，欣赏其带来的数学美感关键字：Koch 曲线 实验 图像一、问题描述：从一条直线段开始，将线段中间的三分之一部分用一个等边三角形的两边代替，形成山丘形图形如下图1在新的图形中，又将图中每一直线段中间的三分之一部分都用一个等边三角形的两条边代替，再次形成新的图形如此迭代，形成Koch 分形曲线。
二、算法分析：考虑由直线段（2个点）产生第一个图形（5个点）的过程。
图1中，设1P 和5P 分别为原始直线段的两个端点，现需要在直线段的中间依次插入三个点2P ，3P ，4P。
显然2P 位于线段三分之一处，4P 位于线段三分之二处，3P 点的位置可看成是由4P点以2P 点为轴心，逆时针旋转600而得。
旋转由正交矩阵 ⎪⎪⎪⎪⎭⎫ ⎝⎛-=)3cos()3sin()3sin()3cos(ππππA 实现。
算法根据初始数据（1P 和5P 点的坐标），产生图1中5个结点的坐标。
结点的坐标数组形成一个25⨯矩阵，矩阵的第一行为1P 的坐标，第二行为2P 的坐标……，第五行为5P 的坐标。
矩阵的第一列元素分别为5个结点的x 坐标，第二列元素分别为5个结点的y 坐标。
进一步考虑Koch 曲线形成过程中结点数目的变化规律。
设第k 次迭代产生的结点数为k n ，第1+k 次迭代产生的结点数为1+k n ，则k n 和1+k n 中间的递推关系为341-=+k k n n 。
三、实验程序及注释：p=[0 0;10 0]; %P为初始两个点的坐标,第一列为x坐标,第二列为y坐标n=2; %n为结点数A=[cos(pi/3) -sin(pi/3);sin(pi/3) cos(pi/3)]; %旋转矩阵for k=1:4d=diff(p)/3; %diff计算相邻两个点的坐标之差,得到相邻两点确定的向量%则d就计算出每个向量长度的三分之一,与题中将线段三等分对应 m=4*n-3; %迭代公式q=p(1:n-1,:); %以原点为起点,前n-1个点的坐标为终点形成向量p(5:4:m,:)=p(2:n,:); %迭代后处于4k+1位置上的点的坐标为迭代前的相应坐标 p(2:4:m,:)=q+d; %用向量方法计算迭代后处于4k+2位置上的点的坐标p(3:4:m,:)=q+d+d*A'; %用向量方法计算迭代后处于4k+3位置上的点的坐标p(4:4:m,:)=q+2*d; %用向量方法计算迭代后处于4k位置上的点的坐标n=m; %迭代后新的结点数目endplot(p(:,1),p(:,2)) %绘出每相邻两个点的连线axis([0 10 0 10])四、实验数据记录：由第三部分的程序，可得到如下的Koch分形曲线：图2五、注记：１．参照实验方法，可绘制如下生成元的Koch 分形曲线：图3此时，旋转矩阵为：⎪⎪⎭⎫ ⎝⎛-=⎪⎪⎪⎪⎭⎫ ⎝⎛-=0110)2cos()2sin()2sin()2cos(ππππA 程序和曲线如下：p=[0 0;10 0]; %P 为初始两个点的坐标,第一列为x 坐标,第二列为y 坐标n=2; %n 为结点数A=[0 -1;1 0]; %旋转矩阵for k=1:4d=diff(p)/3; %diff 计算相邻两个点的坐标之差,得到相邻两点确定的向量%则d 就计算出每个向量长度的三分之一,与题中将线段三等分对应 m=5*n-4; %迭代公式q=p(1:n-1,:); %以原点为起点,前n-1个点的坐标为终点形成向量p(6:5:m,:)=p(2:n,:); %迭代后处于5k+1位置上的点的坐标为迭代前的相应坐标 p(2:5:m,:)=q+d; %用向量方法计算迭代后处于5k+2位置上的点的坐标 p(3:5:m,:)=q+d+d*A'; %用向量方法计算迭代后处于5k+3位置上的点的坐标 p(4:5:m,:)=q+2*d+d*A'; %用向量方法计算迭代后处于5k+4位置上的点的坐标 p(5:5:m,:)=q+2*d; %用向量方法计算迭代后处于5k 位置上的点的坐标n=m; %迭代后新的结点数目endplot(p(:,1),p(:,2)) %绘出每相邻两个点的连线axis([0 10 0 10])图4由于中间三分之一部分是一个正方形时，有很多连接的部分。
matlab分形
以及相应的一组概率p1 ,, pn ,( p1 pn 1, pi 0). 对于任意选取的初始值 z0 ( x0 , y0 )，以概率 pi 选取变 换 wi 做迭代
zk 1 ( xk 1 , yk 1 ) wi ( xk , yk ), k 0,1, 2,
{zk }0收敛的极限图形称为一个IFS吸引子， 则点列 k
F lim Fk
k
即是所谓的Koch曲线。
Koch曲线的修改规则R是将每一条直线段F0用 一条折线F1替代，称F1为生成元。
生成Koch曲线的Matlab程序
clear clf new=[1 0]; kmax=3; for k=1:kmax old=new; n=length(old)-1; for m=0:n-1;
由生成元产生的分形是一种规则分形，是数学 家按一定规则构造出来的，相当于物理中的模型。 这类图形的构造方式都有一个共同的特点：
最终图形 F 都是按照一定的规则 R 通过 对初始图形 F0 不断修改得到的。
最具代表性的图形有Koch雪花曲线、分形树
●
Koch雪花曲线:
给定一条直线段F0，将该直线三等分，并将中 间的一段用以该线段为边的等边三角形的另外两边 代替，得到图形F1，然后，再对图形F1中的每一小 段都按上述方式修改，以至无穷。则最后得到的极 限曲线
尽管分形几何的提出只有三十年左右的时间， 但它已经在自然科学的各个领域如数学、物理、 化学、地理、天文、材料、生命乃至经济、社会、 艺术等极其广泛的领域有着广泛的应用。
这里以迭代的观点介绍分形的基本特性以及生 成分形图形的基本方法。
生成元产生的分形图形
由IFS(迭代函数系)所生成的分形图形
实验三MATLAB的图形功能于分形共73页文档
▪
