GB510石油产品凝固点测定法
石油产品凝点测定法 GB 510-83 Microsoft Word 文档
石油产品凝点测定法依据GB 510-83 一、方法概要测定方法是将试样在规定的试管中，并冷却到预期的温度时，将试管倾斜45度经过1分钟，观察液面是否移动。
二、准备工作1、含水试样实验前需要脱水，（对于含水多的试样应先静置，取其澄清部分来进行脱水。
对于容易流动的试样，脱水处理是在试样中加入新煅烧的粉状硫酸钠或小粒状氯化钙，并在10-15分钟内定期摇荡，静置，用干燥的滤纸滤取澄清部分。
对于粘度大的试样，脱水处理是将试样预热到不高于50℃，经食盐层过滤。
食盐层的制备时在漏斗中放入金属网或少许棉花，然后在漏斗上铺以新煅烧的粗食盐结晶。
试样含水多时需要经过2-3个漏斗的食盐层过滤。
）但在产品质量验收试验及仲裁试验时，只要试样的水分在产品标准允许范围内，可以直接进行实验。
2、在干燥、清洁的试管中注入试样，使液面满到环形刻线处。
用软木塞将温度计固定在试管中央，使水银球距管底8-10mm。
3、装有试样和温度计的试管，垂直地浸在50±1℃的水浴中，直至试样的温度达到50±1℃为止。
三、实验步骤1、从50±1℃水浴中取出装有试样和温度计的试管，擦干外壁，用软木塞将试管牢固地装在套管中，试管外壁与套管壁要要处处距离相等。
2、装好的仪器垂直地固定在支架的夹子上，并放在室温中静置，直至试管中的试样冷却到35±5℃为止。
然后将这套仪器浸在装好冷却剂的容器中。
冷却剂的温度要比试样的预期凝点低7-8℃。
试管（外套管）浸入冷却剂的深度不少于70mm。
3、冷却试样时，冷却剂的温度必须准确到±1℃。
当试样温度冷却到预期凝点时，将浸在冷却剂中的仪器倾斜成为45度，保持1min，但仪器的试样部分仍要浸没在冷却剂内。
此后，从冷却剂中小心取出仪器，迅速地用工业乙醇擦拭套管外壁，垂直放置仪器并透过套管观察里面的液面是否有过移动的迹象。
4、当液面位置有移动时，从套管中取出试管，并将试管重新预热至试样达50±1℃，然后用比上次实验温度低4℃或其他更低的温度重新进行测定，直至某实验温度能使液面位置停止移动为止。
石油产品凝点和倾点测定

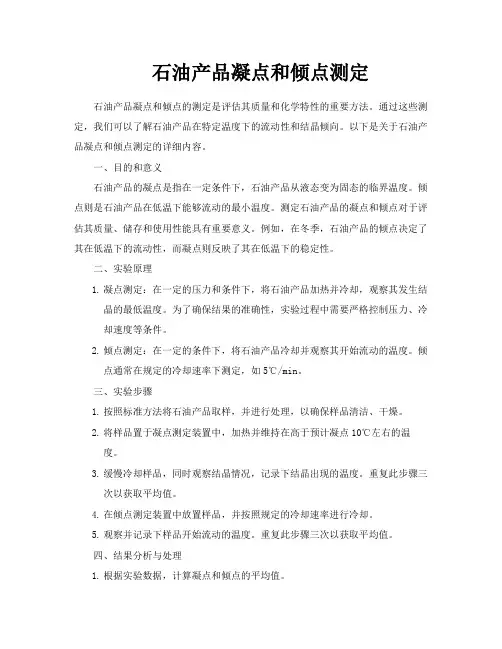

石油产品凝点和倾点测定石油产品凝点和倾点的测定是评估其质量和化学特性的重要方法。
通过这些测定，我们可以了解石油产品在特定温度下的流动性和结晶倾向。
以下是关于石油产品凝点和倾点测定的详细内容。
一、目的和意义石油产品的凝点是指在一定条件下，石油产品从液态变为固态的临界温度。
倾点则是石油产品在低温下能够流动的最小温度。
测定石油产品的凝点和倾点对于评估其质量、储存和使用性能具有重要意义。
例如，在冬季，石油产品的倾点决定了其在低温下的流动性，而凝点则反映了其在低温下的稳定性。
二、实验原理1.凝点测定：在一定的压力和条件下，将石油产品加热并冷却，观察其发生结晶的最低温度。
为了确保结果的准确性，实验过程中需要严格控制压力、冷却速度等条件。
2.倾点测定：在一定的条件下，将石油产品冷却并观察其开始流动的温度。
倾点通常在规定的冷却速率下测定，如5℃/min。
三、实验步骤1.按照标准方法将石油产品取样，并进行处理，以确保样品清洁、干燥。
2.将样品置于凝点测定装置中，加热并维持在高于预计凝点10℃左右的温度。
3.缓慢冷却样品，同时观察结晶情况，记录下结晶出现的温度。
重复此步骤三次以获取平均值。
4.在倾点测定装置中放置样品，并按照规定的冷却速率进行冷却。
5.观察并记录下样品开始流动的温度。
重复此步骤三次以获取平均值。
四、结果分析与处理1.根据实验数据，计算凝点和倾点的平均值。
2.将实验结果与标准值进行比较，以评估石油产品的质量和化学特性。
3.根据需要，利用统计方法对实验结果进行分析，如计算误差、置信区间等。
五、结论通过测定石油产品的凝点和倾点，我们可以了解其在不同温度下的物理性质和化学稳定性。
这些数据对于评估石油产品的质量和性能具有重要意义，并为使用者提供参考依据。
在实际应用中，还需要结合其他测定方法和技术，如密度、粘度等，全面评估石油产品的综合性能。
六、注意事项1.在实验过程中，要确保样品清洁、干燥，以避免干扰实验结果。
石油产品凝点及倾点试验器操作方法与规程

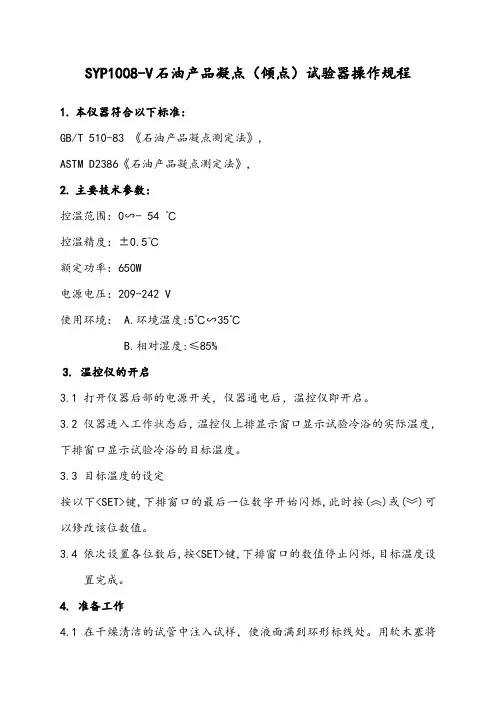

SYP1008-V 石油产品凝点（倾点）试验器操作规程1.本仪器符合以下标准:GB/T 510-83 《石油产品凝点测定法》,ASTM D2386《石油产品凝点测定法》,2.主要技术参数:控温范围：0∽- 54 ℃控温精度：±0.5℃额定功率：650W电源电压：209-242 V使用环境：A.环境温度:5℃∽35℃B.相对湿度:≤85%3. 温控仪的开启3.1 打开仪器后部的电源开关，仪器通电后，温控仪即开启。
3.2 仪器进入工作状态后，温控仪上排显示窗口显示试验冷浴的实际温度，下排窗口显示试验冷浴的目标温度。
3.3 目标温度的设定按以下<SET>键,下排窗口的最后一位数字开始闪烁,此时按(︽)或(︾)可以修改该位数值。
3.4 依次设置各位数后,按<SET>键,下排窗口的数值停止闪烁,目标温度设置完成。
4. 准备工作4.1 在干燥清洁的试管中注入试样，使液面满到环形标线处。
用软木塞将温度计固定在试管中央,使水银球距离管底8∽10毫米。
4.2 装有试样和温度计的试管，垂直地放置在50±1℃的水浴中，直至试样的温度达到50±1℃为止。
5. 试验步骤5.1 从水浴中取出装有试样和温度计的试管，擦干外壁，用软木塞将试管牢固地装在套管中，试管外壁与套管内壁要处处距离相等。
5．2 装好的试样试管要垂直地固定在夹子上，并放在室温中静置，直至试管中的试样冷却到35±5℃为止，然后将这套试管放在冷浴中。
5.3 采用倾斜试管法测定，以一定的程式降温，温度降至预期倾点以上9 ℃时开始, 每降低3 ℃检测一次试样表面的流动性：取出并倾斜试管，观察试样表面的流动性，若液面没有流动迹象，则水平放置5 s ，把记录观察到的试样能流动的最低温度作为倾点。
把记录观察到的试样不能流动的最高温度作为凝固点。
观测试样表面流动性时要求操作要平稳、迅速。
倾斜试管法倾点测试均采用分级降温方式。
石油产品低温凝点测定法

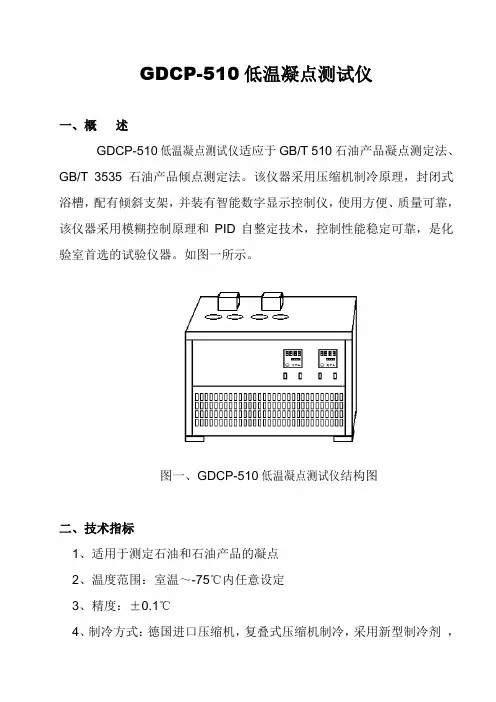

GDCP-510低温凝点测试仪一、概述GDCP-510低温凝点测试仪适应于GB/T 510石油产品凝点测定法、GB/T 3535石油产品倾点测定法。
该仪器采用压缩机制冷原理，封闭式浴槽，配有倾斜支架，并装有智能数字显示控制仪，使用方便、质量可靠，该仪器采用模糊控制原理和PID自整定技术，控制性能稳定可靠，是化验室首选的试验仪器。
如图一所示。
图一、GDCP-510低温凝点测试仪结构图二、技术指标1、适用于测定石油和石油产品的凝点2、温度范围：室温～-75℃内任意设定3、精度：±0.1℃4、制冷方式：德国进口压缩机，复叠式压缩机制冷，采用新型制冷剂，制冷速度快，更环保5、结构形式：两槽四孔6、智能化程度：基于微处理器的智能仪表控温，数字显示温度，具有温度修正功能7、仪器材料：进口磨砂不锈钢8、输入电压：AC220V±20V、50Hz9、外形尺寸：750*450*65010 重量：60kg三、工作原理该仪器制冷系统是由压缩机、过滤器、毛细管节流器、蒸发器及各连接管路组成。
制冷剂通过蒸发器吸热膨胀，膨胀后的气体由压缩机压入排气管路形成高温高压气体再进入冷凝器冷却成液体，然后经毛细管节流降压进入蒸发器蒸发吸热从而达到制冷目的。
制冷剂蒸发后又被压缩机压入排气管进入冷凝器，这样周而复始地工作实现循环制冷。
为了达到－68℃以下的深冷温度，而采取了复叠式制冷循环方式，既由两个单机循环叠加而成。
温度控制系统是由智能数显控温仪进行PID调节实现定点控温，控温仪输出的控制信号触发固态继电器，使加热管工作抵消压缩机制冷系统产生的冷量，使其恒在我们所需要的温度上（见原理图）。
图二、GDCP-510低温凝点测试仪原理图四、安装与使用先从冷浴孔注入工业酒精，每槽约3升。
送电前先接妥地线确保人身安全。
1.接好电源，打开电源开关，此时智能温控仪显示槽内温度。
设定控温点温度。
智能温度控制仪上排数码显示的是浴槽实测温度，下排数码显示的是设定温度。
凝点测定器操作规程
凝点测定器操作规程BF-15A倾点凝点测定仪操作规程编制：审批：受控状态：BF-15A 型凝点测定仪是按照国家标准GB/T 510设计制造的，适用于在该标准下对石油及石油产品凝点测定。
一、主要技术参数·······································································二、结构特点···············································································三、准备工作···············································································四、操作说明···············································································五、常见故障及排除方法····························································六、注意事项···············································································一、主要技术参数1）输入功率：1800W2）电源：AC220V±10% 50Hz3）控温范围：30℃~-60℃4）恒温精度：±1℃5）降温时间：≤100min6）冷浴有效尺寸：200×90×120（mm）×2槽7）保险管：φ6×30mm（15A）8）介质：无水乙醇二、结构特点该仪器由低温冷源（制冷机）部分，恒温冷浴部分等组成。
凝点的测定方法国标
凝点的测定方法国标
根据国标GB/T510，凝点的测定方法主要包括自动测量和快速测量。
具体过程如下：
1. 自动测量：将试样加热到50℃，然后自然降温至35℃，再自动制冷降温。
当温度达到检测点时，试管自动倾斜45°，同时采用液位传感器对试样的流动性进行检测。
如果试样凝固，则锁定当前温度为凝点温度；如果没有凝固，则继续降温，每降温2℃检测一次，直至试样凝固。
最后，仪器会自动显示试样的凝点温度并打印记录。
2. 快速测量：自动对试样加热10～50℃，然后自然降温至35℃，再自动制冷降温。
当温度达到检测点时，试管自动倾斜45°，同时采用液位传感器对试样的流动性进行检测。
如果试样凝固，则锁定当前温度为凝点温度；如果没有凝固，则继续降温，每降温2℃检测一次，直至试样凝固。
最后，仪器会自动显示试样的凝点温度并打印记录。
通过上述两种方法，可以自动完成石油产品凝点的测试，准确测定石油产品的凝点。
凝点测定(自动法)评分表
温度计插入位置不正确扣4分
2
测定
测定过程
50
测定前未进行硬件升降测试操作，扣10分，
未正确安装试管，螺旋扣固定不紧，扣10分
未检查试验方法参数，扣10分
未能正确设置样品名及预设凝点，扣10分
没有重复测定试样的凝固点扣10分
3
结果
记录填写
10
每错误一处扣1分，涂改每处扣1分，杠改每处扣0.5分，扣完5分为止
操作时间：60分钟时间到停止操作（不包括器具和台面清理）
参赛人：考试时间：评分员：得分：
GB/T510-83石油产品凝点（自动法）测定评分表
序号
考核内容
考核要点
配分
评分标准
扣分
得分
备注
1
分析前准备工作
仪器及试样的准备
30
检查Pt100温度计传感器，无此操作扣4分
取样前摇匀试样，无此操作扣Fra bibliotek分试管应清洁干燥无裂纹破损，无此操作扣4分
正确选择冷却剂，否则扣4分
控制冷却剂加入量，否则扣4分
判断试样是否需要脱水，对含水试样未脱水或脱水操作不正确扣4分
结果没有取重复测定的两个结果的算术平均值扣5分
4
台面及器具管理
台面及器具清理
10
1、测定过程中台面杂乱2分
2、器具未清洗3分
3、台面未清理3分
仪器破损扣2分,严重的停止操作
（不设配分从总分中扣除）
废液未正确处理扣2分
合计
100
熟练程度不设配分，从总分中扣除。
操作熟练-0分
操作基本熟练-5分
操作不熟练-20分
JQN-2凝点倾点技术规范-2013.10
JQN-2凝点倾点自动测定仪技术规范书
一、概述
JQN-2凝点倾点自动测定仪适用于GB/T 510石油产品凝点测定法、GB/T 3535石油产品倾点测定法。
该仪器采用压缩机制冷原理，封闭式浴槽，配有自动倾斜支架及倾点套，智能控制，自动检测温度，自动倾斜测量样品的倾点和凝点，使用方便、质量可靠。
该仪器采用进口光电传感器测量液面微小变动，测量性能稳定可靠，是化验室首选的试验仪器。
二、工作原理
该仪器制冷系统是由压缩机、过滤器、毛细管节流器、蒸发器及各连接管路组成。
制冷剂通过蒸发器吸热膨胀，膨胀后的气体由压缩机压入排气管路形成高温高压气体再进入冷凝器冷却成液体，然后经毛细管节流降压进入蒸发器蒸发吸热从而达到制冷目的。
制冷剂蒸发后又被压缩机压入排气管进入冷凝器，这样周而复始地工作实现循环制冷。
自动检测系统是通过光电传感器检测液面微量变化。
从预设测量值开始倾斜45°，光电传感器识别液面的微量变化来判定是否凝固。
三、技术指标
制冷温度：室温～－45℃
降温时间：≤90分钟（室温～－45℃；室温＋20℃）
测温方式：Pt100
显示精度：±0.1℃
试管倾斜：45°机械自动操作
测量方式：进口光电传感器，光纤
结构形式：一槽一孔
电源电压：AC220V±22V
电源频率：50Hz±1Hz
功率：300W
外形尺寸：442×510×450
重量：35kg
四、使用条件
1. 环境温度：室温
2. 相对湿度：＜80%
五、随机附件
保定市建通电器制造有限公司。
XF-510 自动石油产品凝固点试验仪 说明书
专注仪器上海旭风科学仪器有限公司自动石油产品凝点试验仪XF-510GB/T 510XF-510自动石油产品凝点/凝固点试验仪系本公司最新开发出来的高科技产品。
仪器具有操作简单、重复性好，稳定性强等特点。
本试验仪适用于中国国内目前所使用的 GB/T 510 石油产品凝点测定法标准。
仪器特点(1)温度的设定及试验操作均可在触摸屏控制面板上进行;(2)升温及制冷功能齐全，控温快速稳定，易操作；(3)仪器主机体积小巧，携带方便，安全性良好；(4)高稳定制冷系统保证了试验所需制冷效果；仪器规格：(1)适用范围: GB/T 510标准。
(2)仪器形式：台式、全不锈钢结构(3)制冷装置：复叠式制冷器（选购件）(4)试验温度范围: -50℃-80℃（零下50℃ - 80℃）(5)温度表示单位: 0.1℃(6)冷阱冷却：压缩机制冷方式。
(7)加热:镍铬丝加热管 AC 220V 200W(8)电源:AC 220V 50/60Hz 1500W(9)尺寸/重量:·制冷装置：400(W)×400(D)×750(H)mm；约30kg·测定部：300(W)×300(D)×250(H)mm；约10kg标准配置：1、主机 1台2、复叠式制冷器（选购件） 1台3、试样管 10支4、保险丝（10A） 2个5、使用说明书 1册6、合格证 1份根据需要，公司可未经预告对仪器的规格和外形进行更改，望予以谅解为盼。
上海旭风科学仪器有限公司上海市闸北区万荣路388弄17号904室 200072Tel：021-******** Fax：************ Email: *********************。
石油产品凝点测定实验报告
竭诚为您提供优质文档/双击可除石油产品凝点测定实验报告篇一：石油产品凝点测定实验报告石油产品凝点测定班级：油储10-1姓名：张凯学号：10402050134试验时间：20XX.12.6同组人姓名：刘振东杜伟大童是歆一、实验目的1、掌握石油产品凝点的测定[gb/T510-1983(1991)]方法和操作技术。
2、了解凝点对石油生产及使用的重要性。
二、实验设备和材料1实验仪器sYD—510g—1石油产品凝点试验器；圆底试管；圆底玻璃套管；盛放冷却剂用的广口保温瓶或筒形容器；液体温度计；任何形式温度计；支架；水浴2实验材料无水乙醇；0柴油#三、实验原理和方法将装在规定试管中的试样冷却到预期温度时，倾斜试管45°，保持1min，观察液面是否移动。
四、实验步骤（1）制备含有干冰的冷却剂在选定盛放冷却剂的容器中，注入工业乙醇达容器内深度的2/3。
在搅拌下按需要逐渐加入适量的细块干冰。
当气体不再剧烈冒出后，添加工业乙醇达到必要的高度。
（2）试样脱水若试样含水量大于产品标准允许范围，必须先行脱水。
对含水多的试样应先静置，取其澄清部分进行脱水。
对易流动的试样，脱水时加入新煅烧的粉状硫酸钠或小粒氯化钙，定期振摇10~15min，静置，用干燥的滤纸滤取澄清部分。
对黏度大的试样，先预热试样不高于50℃，再通过食盐层过滤。
食盐层的制备是在漏斗中放入金属网或少许棉花，然后再铺上新煅烧的粗食盐结晶。
试样含水多时，需要经过2~3个漏斗的食盐层过滤。
（3）在干燥清洁的试管中注入试样使液面至环形刻线出，用软木塞将温度计固定在试管中央，水银球距管底8~10min。
（4）预热试样将装有试样和温度计的试管垂直浸在(50±1)℃的水浴中，直至试验温度达到(50±1)℃为止。
（5）冷却试样从水浴中取出试管，擦干外壁，将试管安装在套管中央，垂直固定在支架上，在室温条件下静置，使试样冷却到(35±5)℃。
石油产品凝点的测定
石油产品凝点测定法本方法适用于测定石油产品的凝点。
润滑油及深色石油产品在试验条件下冷却到液面不移动时的最高温度，称为凝点。
1 方法概要测定方法是将试样装在规定的试管中，并冷却到预期的温度时，将试管倾斜45度经过1分钟，观察液面是否移动。
2 仪器与材料2．1仪器2．1．1圆底试管：高度160±10毫米，内径20±1毫米，在距管底30毫米的外壁处有一环形标线。
2．1．2圆底的玻璃套管：高度130～10毫米，内径40±2毫米。
2．1．3装冷却剂用的广口保温瓶或筒形容器：高度不少于160毫米，内径不少于120毫米，可以用陶瓷、玻璃、木材，或带有绝缘层的铁片制成。
2．1．4水银温度计：符合GB 514—75《石油产品试验用液体温度计技术条件》的规定，供测定凝点高于-35℃的石油产品使用。
2．1．5液体温度计：符合GB 514—75的规定，供测定凝点低于-35℃的石油产品使用。
2．1．6 任何型式的温度计：供测量冷却剂温度用。
2．1．7支架：有能固定套管、冷却剂容器和温度计的装置。
2．1．8水浴。
2．2材料2．2．1冷却剂：试验温度在0℃以上用水和冰；在0～20℃用盐和碎冰或雪；在-20℃以下用工业乙醇(溶剂汽油、直馏的低凝点汽油或直馏的低凝点煤油)和干冰(固体二氧化碳)。
注：缺乏干冰时，可以使用液态氮气或液态空气或其他适当的冷却剂，也可使用半导体致冷器(当用液态空气时应使它通入旋管金属冷却器并注意安全)。
3 试剂3．1无水乙醇：化学纯。
4 准备工作4．1制备含有干冰的冷却剂时，在一个装冷却剂用的容器中注入工业乙醇，注满到器内深度的2/3处。
然后将细块的干冰放进搅拌着的工业乙醇中，再根据温度要求下降的程度，逐渐增加干冰的用量。
每次加入干冰时，应注意搅拌，不使工业乙醇外溅或溢出。
冷却剂不再剧烈冒出气体之后，添加工业乙醇达到必要的高度。
注：使用溶剂汽油制备冷却剂时，最好在通风橱中进行。
石油产品低温凝点测定法
GDCP-510低温凝点测试仪一、概述GDCP-510低温凝点测试仪适应于GB/T 510石油产品凝点测定法、GB/T 3535石油产品倾点测定法。
该仪器采用压缩机制冷原理，封闭式浴槽，配有倾斜支架，并装有智能数字显示控制仪，使用方便、质量可靠，该仪器采用模糊控制原理和PID自整定技术，控制性能稳定可靠，是化验室首选的试验仪器。
如图一所示。
图一、GDCP-510低温凝点测试仪结构图二、技术指标1、适用于测定石油和石油产品的凝点2、温度范围：室温～-75℃内任意设定3、精度：±0.1℃4、制冷方式：德国进口压缩机，复叠式压缩机制冷，采用新型制冷剂，制冷速度快，更环保5、结构形式：两槽四孔6、智能化程度：基于微处理器的智能仪表控温，数字显示温度，具有温度修正功能7、仪器材料：进口磨砂不锈钢8、输入电压：AC220V±20V、50Hz9、外形尺寸：750*450*65010 重量：60kg三、工作原理该仪器制冷系统是由压缩机、过滤器、毛细管节流器、蒸发器及各连接管路组成。
制冷剂通过蒸发器吸热膨胀，膨胀后的气体由压缩机压入排气管路形成高温高压气体再进入冷凝器冷却成液体，然后经毛细管节流降压进入蒸发器蒸发吸热从而达到制冷目的。
制冷剂蒸发后又被压缩机压入排气管进入冷凝器，这样周而复始地工作实现循环制冷。
为了达到－68℃以下的深冷温度，而采取了复叠式制冷循环方式，既由两个单机循环叠加而成。
温度控制系统是由智能数显控温仪进行PID调节实现定点控温，控温仪输出的控制信号触发固态继电器，使加热管工作抵消压缩机制冷系统产生的冷量，使其恒在我们所需要的温度上（见原理图）。
图二、GDCP-510低温凝点测试仪原理图四、安装与使用先从冷浴孔注入工业酒精，每槽约3升。
送电前先接妥地线确保人身安全。
1.接好电源，打开电源开关，此时智能温控仪显示槽内温度。
设定控温点温度。
智能温度控制仪上排数码显示的是浴槽实测温度，下排数码显示的是设定温度。
凝固点测定方法的评述
凝固点测定方法的评述【摘要】物质的凝固点是其重要的理化参数，其值是物质或是石油产品低温流动性的重要指征，因此准确地测量物质的凝固点对产品的品质及生产工艺的控制都有着十分重要的作用和意义。
在实际的生产过程中，由于石油产品不具有一定的凝点，测定时须按照相关的标准严格进行。
本文在介绍石油产品凝点及低温流动性能的基础上对溶剂溶液的凝固点测定方法及石油产品凝点测定标准方法gb/t510测法进行了分析和探讨。
【关键词】凝固点测定低温流动性凝固点是晶体物质凝固时的温度，在此温度下，液体会逐渐变成固体。
不同的晶体具有不同的凝固点，同一种晶体的凝固点与压强有关。
在对物质和产品的纯度进行考查时，物质的凝固点是物质的重要理化参数，其值是物质或产品纯度的重要指征。
石油产品的凝点是指在规定的实验条件下，将盛于试管内的试溶冷却并倾斜45度经过一分钟后油面不再移动的最高温度。
在实际生产的过程中，通过对石油产品凝点的测定，可以较好地了解其低温使用性能，对石油产品质量进行判定。
1 石油产品凝点及相关理论1.1 石油产品凝点石油产品的凝点代表着油品的低温使用性能，通常情况下均匀的单体物质都具有一定的凝点，而由于石油是多种烃类的复杂混合物，不同的烃类有不同的凝点，因此，石油产品并不具有一定的凝点，其所谓的凝点也只是代表某一点的温度，并不代表石油产品的低温流动特定，而只能作为判断其低温流动性的依据。
1.2 低温流动性能石油产品的低温流动性能是指油品在低温使用时，维持正常流动顺利输送的能力，是评定柴油、润滑油等产品质量时的一个重要指标，一般情况下，理想的润滑油应当具有连续、稳定的黏度，在高温时有足够的黏度保持完整的润滑油膜，在低温条件下则有较小的黏度和较好的低温流动性，从而机油能够快速达到润滑部位，减小机械的摩擦。
油品在低温时失去流动性主要有两种原因，一是含蜡较少的油品在温度降低时，黏度会随着温度的降低而快速增加，而当黏度达到一定的程度时，就会形成粘稠的物质失去流动性。
石油产品凝点和倾点测定
本文档由无尘大哥上传至豆丁网第八章石油产品凝点和倾点测定第一节概述石油产品的凝点,是指在规定的试验条件下，将装有试油的试管冷却并倾斜45°经过1min 后，试油表面不再移动时的最高温度。
由于石油产品是由多种烃类组成的复杂混合物，因而其凝点不象单体物质一样具有一定凝点。
1.套管：高度130±10mm，内径40±2mm。
广口保温瓶：高度不少于160mm，内径不少于120mm。
温度计：专用和普通温度计。
冷却剂：试验温度在0℃以上用水和冰；在0～-20℃用盐和碎冰；在-20℃以下用乙醇和干冰。
可以使用半导体致冷器进行操作。
2.根据试油的预计凝点配好冷却剂，使用半导体致冷器时要设定冷却温度，使冷却剂的温度比试油预期凝点低7～8℃。
3.在干燥、清洁的试管中注入试样，使液面满到环形标线处。
用软木塞将温度计固定在试管中央，使水银球距管底8～10mm。
4.将装有试样和温度计的试管，垂直地浸到50±1℃的水浴中，直至试样的温度达到50±1℃为止。
取出试管并在室温下冷却至35±5℃。
擦干试管外壁，调好试管中温度计位置，装上外套管，测定低于0℃的凝点时，套管底部应注入无水乙醇1～2ml。
然后将仪器浸在已装好冷却剂的保温瓶中冷却。
套管浸入冷却剂的深度应不少于70mm。
5.当试样温度冷却到预期的凝点时，将仪器倾斜成为45°，并保持1min。
取出仪器，小心并迅速地用乙醇擦拭套管外壁，垂直放置仪器并透过套管观察试管里面的液面是否有过移动的迹象。
6.当液面位置有移动时，从套管中取出试管，并上次至某新预2℃进石油产品凝点测定结果影响较大的因素与油品本身的化学组成有关,概述中已讲过。
凝点还与测定时冷却速度有关。
冷却速度太快,一般油品的凝点偏低。
因为当油品进行冷却时,冷却速度太快,而油品的晶体增长较慢,需要一个过程,这个过程不是随冷却速度的加快而加快。
所以会导致油品在晶体尚未形成坚固的“结晶网络”前,温度就降了很多,这样的测定结果是偏低的。
石油产品凝点和倾点测定
石油产品凝点和倾点测定文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-本文档由无尘大哥上传至豆丁网第八章石油产品凝点和倾点测定第一节概述石油产品的凝点, 是指在规定的试验条件下，将装有试油的试管冷却并倾斜45°经过1min 后，试油表面不再移动时的最高温度。
由于石油产品是由多种烃类组成的复杂混合物，因而其凝点不象单体物质一样具有一定凝点。
一方面，油品随着温度的降低而粘度增大，当粘度增大到一定程度时，油品便丧失流动性；另一方面，油品中的石蜡在冷却过程中发生结晶引起油品凝固，而丧失流动性，通常所指的油品凝点只是指油品丧失流动性时的近似最高温度。
其实，所谓油品的凝固，只不过是由于温度的下降，油品粘度增大，石蜡形成“结晶网络”把液体油品包围在其中，以致油品失去流动性。
油品凝点高低主要和馏份的轻重，化学组成有关。
一般来说，馏分轻则凝点低，馏分重则凝点高。
石蜡基石油的直馏重油凝点较高；正构烷烃的凝点随链长度的增加而升高；异构烷的凝点比正构烷要低；不饱和烃的凝点比饱和烃的低。
石油产品凝点的测定，对于含蜡油品来说，凝点可以作为估计石蜡含量的间接指标，油品中含蜡越多，则凝点越高。
在生产上，凝点表示油品的脱蜡程度，以便指导生产。
凝点还用以表示一些油品的牌号。
如冷冻机油、变压器油、轻柴油等油品。
在不同气温地区和机器使用条件中，凝点可作为低温选用油品的依据，保证油品正常输送，机器正常运转。
凝点在油品贮运中也有实际意义。
根据气温及油品的凝点，能够正确判断油品是否凝固，以便采取相应的措施，保证油品正常装卸和输送。
凝点测定在生产和应用上具有重要意义。
第二节石油产品凝点测定(GB/T510-91)一、石油产品凝点的测定原理将试样装在规定的试管中，加热、冷却到预期的温度时，将试管倾斜45度经过一分钟，观察液面是否移动，当液面不移动时的最高温度为测定结果。
二、试验方法1.仪器和材料试管：高度160±10mm，内径20±1mm。
凝点实验(1)
实验1 原油凝点测定一、实验目的要求清楚的了解凝点的意义及其条件性；培养学生严格遵守试验条件的习惯，掌握凝点的测定方法，并能准确的测定所给原油的凝点。
会判断测定结果的可靠性。
二、实验原理参考标准：国标GB/T510－83“石油产品凝点测定法”；行准SY/T 0541—94“原油凝点测定法”。
所谓凝点是指在规定的热力条件和剪切条件下，被测油样刚刚失去流动性的最高温度。
是以温度表示的一个条件性指标，是在一定条件下原油物理状态发生转变的温度分界点。
我国常用凝点作为评价原油流动性能的指标。
实验证明，用不同的方法或者标准测定原油的凝点，其测试结果可能不一样。
因此在提供参数的时候，应说明用什么方法，在什么条件下测定原油的凝点。
原油的凝固，会因组分的不同而异。
从原油内部物理状态发生转变的机理看，对于含蜡量较高的原油，其凝固是一种条件性的结构性凝固。
另一类原油，胶质、沥青质的含量较高，即使在较高的温度下，原油的粘稠度仍很大，当油温足够低时，原油变成为无定形的胶状物质，没有足够的外力也不能使其产生流动，这种状态的凝聚，常被称为粘稠凝结。
从上述两种原因可以看到，实质上油品在凝点时并未真正凝固，离“固”还相差很远，只是在一定条件下失去流动性而已。
但测定凝点对于油品生产运输和使用还是有一定意义的：三、仪器和试剂1、仪器：温度计、水浴、试管夹、油品凝点测试仪、试管及试管套；2、试剂：试油四、准备工作为使被测油样具有相同的物理状态基础，一般是将原油加热至80℃，作为预处理温度，在如此高的温度下，蜡晶能完全溶解，使原油成为均匀溶液，从而为常温下原油形成内部结构状态一致的体系创造了条件。
具体方法是：将一批盛有油样的密封磨口瓶放入水浴锅内，静置加热至80℃，并恒温2小时，然后静置冷却至室温，存放48小时以上，即可用作进一步的流变性实验使用。
五、实验步骤1.调整冷浴温度，比预期凝点低8度，等待降温至预设温度；2.将水浴温度加热到某一温度；（50℃）3.在小试管中注油品（原油），液面达到标线，盖上胶塞，插上温度计，在水浴中放置温度达到某一温度；4.拿出试管，擦干外壁，在室温下静置，等温度降到35±5℃时，组装成套试管，放入冷浴中；5. 冷却原油至高于预期凝点8℃时，每隔2℃观察一次试样的流动性，如果有移动，重新做，温度低2℃，直至将凝点试管水平放置5s而原油不流动时的最高温度；6.找到凝点的温度范围，再改变2℃，最终取液面不移动的温度为凝点。
GB510石油产品凝固点测定法
中华人民共和国国家标准 UDC 655.5:536.423石油产品凝点测定法GB/T 510-83Petrolum products-detmination of 代替GB 510-77solidification point本方法适用于测定石油产品的凝点.润滑油及深色石油产品在试验条件下冷却液面不移动时的最高温度,称为凝点.1 方法概要测定方法是将试样装在规定的试管中,并冷却到预期的温度时,将试管倾斜45度经过1分钟, 观察液面是（移动.2 仪器与材料2.1仪器2.1.1圆底试管: 高度160±10毫米, 内径直20±1毫米, 在距试管底30毫米的外壁处有一环形标线.2.1.2圆底的玻璃套管: 高度130±10毫米, 内径40±2毫米.2.1.3装冷却剂用的广口保温瓶或筒形容器: 高度不少于160毫米, 内径不少于己于人20毫米, 可以用陶瓷、玻璃、木材, 或带有绝缘层的铁片制成.2.1.4水银温度计：符合GB 514-75《石油产品试验用液体温度计技术条件》的规定，供测定凝点高于－35℃的石油产品使用。
2.1.5液体温度计: 符合GB 514-75的规定, 供测定凝点高于-35℃的石油产品使用.2.1.6任何型式的温度计: 供测量冷却剂温度用.2.1.7支架: 有能固定套管、冷却剂容器和温度计的装置。
2.1.8水浴。
2.2 材料2.2.1 冷却剂: 试验温度在0℃用水和冰; 在0～-20℃用盐和碎冰或雪; 在－20℃以下用工业乙醇（溶剂汽油、直馏的低凝点汽油或直馏的低凝点煤油）和干冰（固体二氧化碳）.注: 缺乏干冰时, 可以使用液态氮气或液态空气或其他适当的冷却剂, 也可使用半导体致冷器（当用液态空气时应使它通入旋管金属冷却器并注意安全）.3 试剂3.1无水乙醇: 化学纯4 准备工作4.1 制备含有干冰的冷却剂时, 在一个装冷却剂用的容器中注入工业乙醇, 注满到器内深度的2/3处. 然后将细块的干冰放进搅拌着的工业乙醇中, 再根据温度要求下降的程度, 逐渐增加干冰的量. 每次加入干冰的时, 应注意搅拌, 不使工业乙醇外贱或溢出. 冷却剂不再剧烈冒出期体之后, 添加工业乙醇达到必要的高度.注: 使用容剂汽油制备冷却剂时, 最好在通风橱中进行.4.2无水的试样直接按本方法4.3开始试验. 含水的试样试验前需要脱水, 但在产品质量验收试验及仲裁试验时, 只要试验的水分在产品标准允许范围内, 应同样按本方法4.开始试验.试样的脱水按下述方法进行, 但是对于含水多的试样应先经静置,取其澄清部分来进行脱水.对于容易流动的试样, 脱水处理是在试样中加入新煅烧的粉状硫酸钠或小粒状氧化钙，并在10～15分钟内定期摇荡，静置，用干燥的滤纸滤去澄清部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中华人民共和国国家标准 UDC 655.5
:536.423
石油产品凝点测定法GB/T 510-83
Petrolum products-detmination of 代替GB 510-77
solidification point
本方法适用于测定石油产品的凝点.
润滑油及深色石油产品在试验条件下冷却液面不移动时的最高温度,称为凝点.
1 方法概要
测定方法是将试样装在规定的试管中,并冷却到预期的温度时,将试管倾斜45度经过1分钟, 观察液面是（移动.
2 仪器与材料
2.1仪器
2.1.1圆底试管: 高度160±10毫米, 内径直20±1毫米, 在距试管底30毫米的外壁处有一环形标线.
2.1.2圆底的玻璃套管: 高度130±10毫米, 内径40±2毫米.
2.1.3装冷却剂用的广口保温瓶或筒形容器: 高度不少于160毫米, 内径不少于己于人20毫米, 可以用陶瓷、玻璃、木材, 或带有绝缘层的铁片制成.
2.1.4水银温度计：符合GB 514-75《石油产品试验用液体温度计技术条件》的规定，供测定凝点高于－35℃的石油产品使用。
2.1.5液体温度计: 符合GB 514-75的规定, 供测定凝点高于-35℃的石油产品使用.
2.1.6任何型式的温度计: 供测量冷却剂温度用.
2.1.7支架: 有能固定套管、冷却剂容器和温度计的装置。
2.1.8水浴。
2.2 材料
2.2.1 冷却剂: 试验温度在0℃用水和冰; 在0～-20℃用盐和碎冰或雪; 在－20℃以下用工业乙醇（溶剂汽油、直馏的低凝点汽油或直馏的低凝点煤油）和干冰（固体二氧化碳）.
注: 缺乏干冰时, 可以使用液态氮气或液态空气或其他适当的冷却剂, 也可使用半导体致冷器（当用液态空气时应使它通入旋管金属冷却器并注意安全）.
3 试剂
3.1无水乙醇: 化学纯
4 准备工作
4.1 制备含有干冰的冷却剂时, 在一个装冷却剂用的容器中注入工业乙醇, 注满到器内深度的2/3处. 然后将细块的干冰放进搅拌着的工业乙醇中, 再根据温度要求下降的程度, 逐渐增加干冰的量. 每次加入干冰的时, 应注意搅拌, 不使工业乙醇外贱或溢出. 冷却剂不再剧烈冒出期体之后, 添加工业乙醇达到必要的高度.
注: 使用容剂汽油制备冷却剂时, 最好在通风橱中进行.
4.2无水的试样直接按本方法4.3开始试验. 含水的试样试验前需要脱水, 但在产品质量验收试验及仲裁试验时, 只要试验的水分在产品标准允许范围内, 应同样按本方法4.开始试验.
试样的脱水按下述方法进行, 但是对于含水多的试样应先经静置,取其澄清部分来进行脱水.
对于容易流动的试样, 脱水处理是在试样中加入新煅烧的粉状硫酸钠或小粒状氧化钙，并在10～15分钟内定期摇荡，静置，用干燥的滤纸滤去澄清部分。
对于粘度大的试样，脱水处理是将试样预热到不高于50℃，经誓言层过滤。
食盐层的制备是在漏斗中放入金属网或少许棉花，然后在漏斗上铺以新煅烧的粗食盐结晶。
试样含水多时需要经过2～3个漏斗的食盐层过滤。
1
4.3在干燥、清洁的试管中注入试样，使液面满到环形标线处。
用软木赛将温度计固定在试管架中央，使水银球距管底8～10毫米。
4.4装有试样和温度计的试管，垂直地浸50±1℃水浴中，直至试样的温度达到50±1℃为止。
5 试验步骤
5.1从水浴中取出装有试样和温度计的试管，擦干外壁，用软木塞将试管牢固地装在套管中，试管外壁与套管外壁要处处距离相等。
装好的仪器要垂直地固定在支架的夹子上，并放在室温中静置，直至试管中的试样冷却到35±5℃为止。
然后将这套仪器浸在装好冷却剂的容器中。
冷却剂的温度要比试样的预期凝点低7～8℃。
试管（外套管）浸入冷却剂的深度应不少于70毫米。
冷却试验时，冷却剂的温度比需准确到±1℃，当试样的温度冷却到预期的凝点时，将浸入到冷却剂的仪器倾斜到45度，并将这样的倾斜状态保持1分钟，但仪器的试样部分仍要浸在冷却剂内。
此后，从冷却剂中小心取出仪器，迅速地用工业乙醇擦拭套管外壁，垂直放置仪器并透过套管观察试管里的液面是（）有移动过的迹象。
注：测定低于0℃的凝点时，试验前应在套管的底部注入无水乙醇1～2毫升，
5.2当液面位置有移动时，从套管中取出试管，并将试管重新预热至试样达50±1℃，然后用比上次试验温度低4℃或其他更低的温度重新进行测定，直至（）试验温度能使液面位置停止移动为止。
注：试验温度低于-20℃时，重新测定前应将装有试样和温度计的试管放在室温中，待试样温度升到-20℃，才将试管浸在水浴中加热。
5.3当液面的位置没有移动时，从套管中取出试管，并将试管重新预热至试样达50±1℃，然后用比上次试验温度高4℃或其他更高的温度重新进行测定，直至（）试验温度能使液面位置有了移动为止。
5.4找出凝点的温度范围（液面位置从移动到不移动或从不移动到移动的范围）之后，就采用比移动的温度低2℃，或采用比不移动的温度高2℃，重新进行试验，如此重复试验，直至确定（）试验温度能使试验的液面停留不动（）提高2℃又能使液面移动时，就取使液面移动的温度，作为试样的凝点。
5.5试样的凝点必须进行重复测定，第二次测定时的开始试验温度，要比第一次所测出的凝点高2℃。
6 精密度
用以下数值来判断结果的可靠性（95%置信度）
6.1 重复性
同一操作者重复测定两个结果之差不应超过2℃
6.2再现性
由两个试验室提出的两个结果之差不应超过4℃
注：本精密度是于1980年用5个试样，在13个试验室开展统计试验，并对试验结果进行数据处理和分析得来的。
7报告
7.1取重复测定两个结果的算术平均值，作为试样的凝点。
注：如果需要检查试样的凝点是符合技术标准，应采用比技术标准所规定的凝点高1℃来进行试验，此时液面的位置如能够移动，就认为凝点合格。
附加说明
本标准由中华人民共和国石油工业部提出。
本标准由石油化工科学研究院起草。
本标准首次发布于1964年。
2。
