皮带机培训资料

皮带机培训资料

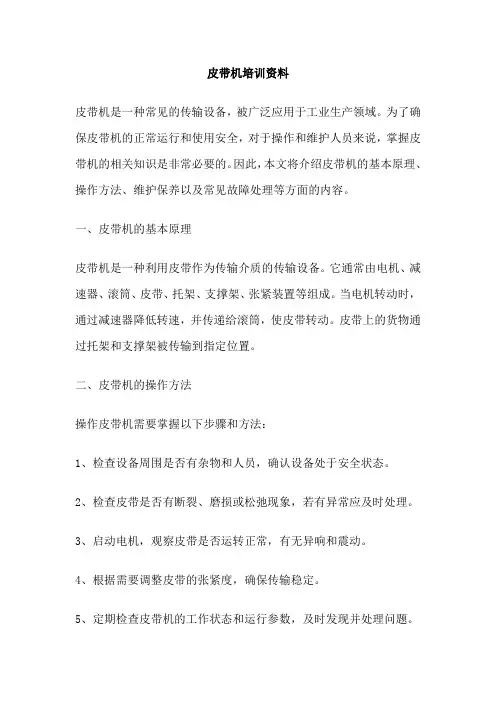

皮带机培训资料皮带机是一种常见的传输设备,被广泛应用于工业生产领域。

为了确保皮带机的正常运行和使用安全,对于操作和维护人员来说,掌握皮带机的相关知识是非常必要的。

因此,本文将介绍皮带机的基本原理、操作方法、维护保养以及常见故障处理等方面的内容。

一、皮带机的基本原理皮带机是一种利用皮带作为传输介质的传输设备。

它通常由电机、减速器、滚筒、皮带、托架、支撑架、张紧装置等组成。

当电机转动时,通过减速器降低转速,并传递给滚筒,使皮带转动。

皮带上的货物通过托架和支撑架被传输到指定位置。

二、皮带机的操作方法操作皮带机需要掌握以下步骤和方法:1、检查设备周围是否有杂物和人员,确认设备处于安全状态。

2、检查皮带是否有断裂、磨损或松弛现象,若有异常应及时处理。

3、启动电机,观察皮带是否运转正常,有无异响和震动。

4、根据需要调整皮带的张紧度,确保传输稳定。

5、定期检查皮带机的工作状态和运行参数,及时发现并处理问题。

三、皮带机的维护保养为了确保皮带机的正常运行和使用寿命,应进行以下维护保养工作:1、定期检查皮带、滚筒、轴承等部件的磨损情况,及时更换或维修。

2、定期清洗设备表面的灰尘和污垢,保持设备清洁。

3、定期检查设备的紧固件和连接件,防止松动或脱落。

4、定期更换润滑油,保持设备润滑良好。

5、建立设备维护档案,记录设备的维护和维修记录。

四、皮带机的常见故障处理当皮带机出现故障时,应按照以下步骤进行处理:1、立即停机,避免故障扩大。

2、检查故障原因,进行初步处理。

3、联系专业维修人员进行检修和维修。

4、维修完成后进行测试,确认设备恢复正常。

五、总结本文介绍了皮带机的基本原理、操作方法、维护保养以及常见故障处理等方面的内容。

操作和维护人员应熟练掌握相关知识,确保皮带机的正常运行和使用安全。

还应加强设备的日常维护和保养,延长设备的使用寿命。

皮带机安全培训课件

皮带机安全培训课件

4、驱动滚筒(主动轮) 驱动滚筒是传递动力的主要部件,带式
输送机的驱动滚筒结构一般为钢板焊接结 构,均采用滚动轴承,滚筒有光面、人字 胶面、菱形胶面及平行胶面等多种。 5、联轴器
联轴器有十字滑块联轴器、粉末联轴器 、柱销联轴器、制动轮联轴器。
机架装置:皮带机支架、托辊(平行托辊、缓 冲托辊、调心托辊)及支架
皮带机设备讲解
强化安全生产
保障安全生产
01 皮带机的工作原理
皮带机的工作原理
当驱动装置带动传动滚筒回转时,由于皮 带 通过拉紧装置张紧在两滚筒间,使得传 动滚筒与皮带之间产生摩擦力带动皮带运行 。物料由给料装置加到皮带机上被运行的皮 带输送到卸料装置时被卸出。
二、皮带输送机的分类
1、按胶带种类的不同 普通皮带输送机 钢丝绳芯皮带机 特种皮带输送机
• 检查物料是否正常、物料中有无 异物
• 检查电机、减速机有无异常振动 、发热现象(电机温度<65℃)
• 观察皮带机是否跑偏 • 检查皮带是否有损坏 • 检查托辊是否有损坏
六、皮带机操作注意事项
• 设备安全防护装置必须齐全才能启 动开车
• 严禁带负荷启动设备 • 设备运转时严禁打扫卫生 • 设备运转时,头、手等不得伸入到
跑紧不跑松
2、跑后不跑前
托辊不在与胶带运行方向垂直的截面 上,而是一端前,一端后(按胶带运 行方向而定),则胶带就会向后的一 端移动。
3、跑高不跑低
支承托辊不在与胶带运行方向平行的 同一个水平位置上而是一头高一头低 ,则胶带就会向高的一端移动;
跑后不跑前
跑后不跑前
跑高不跑低
滚筒粘料
五、皮带机巡检内容
皮带 机头 驱动 滚筒
改向 滚筒
皮带机张紧滚筒及配重

皮带机培训资料

皮带机培训资料

皮带机培训资料一、概述皮带机是一种用于水泥、化肥、煤矿、钢铁等行业的常见输送设备,它通过带动滚筒或滚轮旋转,将物料沿着一定的输送线路从一个地方转移到另一个地方。

皮带机具有结构简单、运行稳定、输送能力大等优点,被广泛应用于生产流程中。

本文档将为您介绍皮带机的工作原理、组成部分以及维护保养方法等内容,帮助您了解和掌握该设备的相关知识。

二、工作原理皮带机的工作原理是利用驱动滚筒或滚轮带动输送带不断往复运动,从而将物料从一个位置输送到另一个位置。

具体而言,皮带机通过电机带动滚筒或滚轮旋转,驱动输送带前进。

物料放置在输送带上,受到摩擦力的作用,随着输送带的移动逐渐向前推进。

在运行过程中,皮带机通常设有托辊,以减少输送带与滚筒或滚轮的摩擦,从而减小能耗。

三、组成部分1. 输送带:输送带是皮带机的核心部分,承载物料并完成输送任务。

输送带通常由橡胶、尼龙、聚酯等材料制成,具有耐磨、耐高温等特点。

2. 驱动装置:驱动装置用于驱动滚筒或滚轮旋转,带动输送带运动。

常见的驱动装置有电动机、减速器等,可根据实际需求选择适合的驱动方式。

3. 滚筒和滚轮:滚筒和滚轮用于支撑和引导输送带的运动,减少物料与输送带之间的摩擦。

滚筒通常由钢制成,具有较高的强度和耐磨性。

4. 托辊和托架:托辊和托架用于支撑输送带的重量,减小输送带的弯曲半径,同时降低与滚轮或滚筒的摩擦力。

四、维护保养方法为了确保皮带机的正常运行和延长其使用寿命,需要进行定期的维护和保养。

以下是一些常见的维护保养方法:1. 定期检查并紧固螺栓和连接件,确保所有部件的连接牢固可靠。

2. 清理输送带上的杂物和积灰,防止其对输送带的正常运行造成干扰。

3. 检查和更换磨损严重的滚筒、滚轮和托辊,以保持其正常运转。

4. 定期润滑滚轮、滚筒和托辊,以减少摩擦阻力,降低能耗。

5. 检查和调整输送带的张紧度,确保其在运行过程中保持适当的张力。

6. 注意防止输送带过载运行,避免对设备造成过大的负荷。

皮带机专业培训讲义

皮带机专业培训讲义
有效。 5、检查皮带导料槽的挡皮有无磨损漏料现象,
做到及时调整。 6、检查皮带的清扫器是否完好,清扫效果是
否彻底,禁止清扫不彻底的物料进入尾轮,造成 对皮带及滚面本体的磨损。
(三)停机后的检查 1、检查胶带是否龟裂、毛边现象。 2、检查清扫器是否合适,并及时调整。 3、检查各润滑点是否漏油,并及时处理
15、未经同意,不得随意调整托辊支架和类型。
五、皮带机设备案例
皮带机事故原因分析
通过对现场检查发现,该胶带中部回程长 期存在跑偏现象,回程托辊支架与胶带边 缘长期磨擦将支架磨通形成V形刀口,且旁 边另一回程支架已全部磨断只剩下加强筋, 近期雷暴雨天气,回程托辊积料严重,导 致回程胶带跑偏加剧,胶带边缘卡入V形刀 口,随着胶带运行将胶带从边缘撕下,直 至停机。
和加油。
4、检查各连接部位,如基础螺栓、各支 架螺栓等,是否松动。
5、对转动不灵活的托辊进行更换修理。
四、皮带机安全操作规程
1、操作前必须正确穿戴劳动保护用品。
2、开机前必须对设备进行全面检查,排除障碍物, 做好开机准备工作,确认皮带上和头、尾轮部位 无人方可开机。
3、开、停机必须与中控、相关岗位联系并确认。
12、正常运行由中控开停,不得随意现场启动,确保设备 运行联锁保护。
13、在日常巡检中皮带机的拉绳开关、防堵开关、 速度保护开关、紧停开关、现场转换开关等必须 保证完好,从而保证人和皮带的安全。
14、每次停机后对皮带接头、工作面、非工作面、 皮带边缘、清扫装置等都要进行检查,发现磨纹 及划痕等异常情况应立即查找原因并处理。
皮带机专业培训讲义
一、皮带机结构与工作原理
1、结构组成: 主要有以下部分组成:机架、皮带、下料漏斗、导

皮带机培训资料

皮带机培训资料

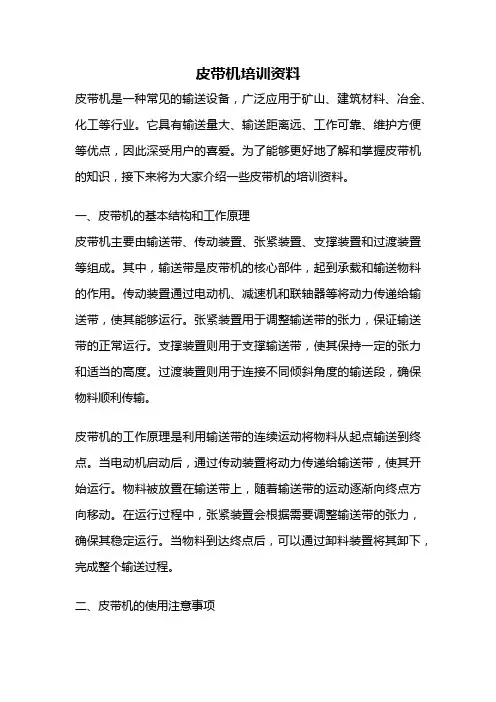

皮带机培训资料皮带机是一种常见的输送设备,广泛应用于矿山、建筑材料、冶金、化工等行业。

它具有输送量大、输送距离远、工作可靠、维护方便等优点,因此深受用户的喜爱。

为了能够更好地了解和掌握皮带机的知识,接下来将为大家介绍一些皮带机的培训资料。

一、皮带机的基本结构和工作原理皮带机主要由输送带、传动装置、张紧装置、支撑装置和过渡装置等组成。

其中,输送带是皮带机的核心部件,起到承载和输送物料的作用。

传动装置通过电动机、减速机和联轴器等将动力传递给输送带,使其能够运行。

张紧装置用于调整输送带的张力,保证输送带的正常运行。

支撑装置则用于支撑输送带,使其保持一定的张力和适当的高度。

过渡装置则用于连接不同倾斜角度的输送段,确保物料顺利传输。

皮带机的工作原理是利用输送带的连续运动将物料从起点输送到终点。

当电动机启动后,通过传动装置将动力传递给输送带,使其开始运行。

物料被放置在输送带上,随着输送带的运动逐渐向终点方向移动。

在运行过程中,张紧装置会根据需要调整输送带的张力,确保其稳定运行。

当物料到达终点后,可以通过卸料装置将其卸下,完成整个输送过程。

二、皮带机的使用注意事项1. 皮带机在安装前应检查各部件是否完好,并进行必要的维护和保养。

2. 在使用过程中,应定期检查和更换输送带,避免因磨损等原因造成事故。

3. 皮带机的输送带应保持干燥清洁,避免与腐蚀性物质接触。

4. 在运行过程中,应注意物料的堆积情况,避免过高或过低造成堵塞或漏料现象。

5. 皮带机的电动机和传动装置应保持良好的润滑状态,以确保其正常运行。

6. 在维护和保养时,应按照相关的操作规程进行,确保操作人员的安全。

三、皮带机的故障排除和维护方法1. 皮带机在运行过程中可能会出现断裂、磨损、漏料等故障,此时应及时停机检修。

2. 对于断裂的输送带,可以采取补焊、更换等方法进行修复。

3. 对于磨损严重的输送带,应及时更换,以免影响正常运输。

4. 对于漏料现象,可以通过调整张紧装置、更换密封件等方式进行修复。

皮带机安全知识培训课件

皮带机安全知识培训课件

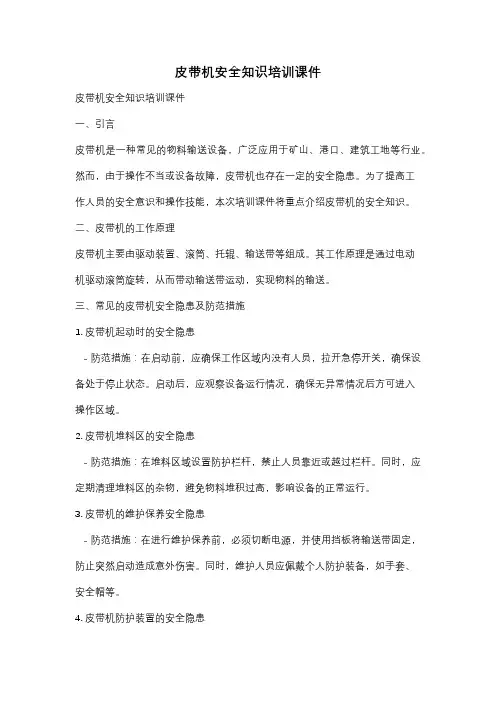

皮带机安全知识培训课件皮带机安全知识培训课件一、引言皮带机是一种常见的物料输送设备,广泛应用于矿山、港口、建筑工地等行业。

然而,由于操作不当或设备故障,皮带机也存在一定的安全隐患。

为了提高工作人员的安全意识和操作技能,本次培训课件将重点介绍皮带机的安全知识。

二、皮带机的工作原理皮带机主要由驱动装置、滚筒、托辊、输送带等组成。

其工作原理是通过电动机驱动滚筒旋转,从而带动输送带运动,实现物料的输送。

三、常见的皮带机安全隐患及防范措施1. 皮带机起动时的安全隐患- 防范措施:在启动前,应确保工作区域内没有人员,拉开急停开关,确保设备处于停止状态。

启动后,应观察设备运行情况,确保无异常情况后方可进入操作区域。

2. 皮带机堆料区的安全隐患- 防范措施:在堆料区域设置防护栏杆,禁止人员靠近或越过栏杆。

同时,应定期清理堆料区的杂物,避免物料堆积过高,影响设备的正常运行。

3. 皮带机的维护保养安全隐患- 防范措施:在进行维护保养前,必须切断电源,并使用挡板将输送带固定,防止突然启动造成意外伤害。

同时,维护人员应佩戴个人防护装备,如手套、安全帽等。

4. 皮带机防护装置的安全隐患- 防范措施:确保皮带机上的防护装置完好无损,如防护罩、防撞条等。

在使用过程中,不得随意拆卸或修改防护装置,以免造成安全隐患。

四、皮带机操作技巧1. 正确佩戴个人防护装备在操作皮带机前,必须佩戴符合要求的个人防护装备,包括安全帽、防护鞋、耳塞等。

这样可以有效降低事故发生的风险。

2. 熟悉操作规程和安全标识操作人员应熟悉皮带机的操作规程和安全标识,了解各个按钮和开关的功能,以及紧急停机装置的位置和使用方法。

3. 维护设备的清洁与润滑定期对皮带机进行清洁和润滑,保持设备的正常运转。

同时,注意检查和更换磨损的部件,确保设备的安全性能。

4. 遵守操作规程,严禁违章操作操作人员必须严格按照操作规程进行操作,禁止违章操作,如超负荷运行、无证驾驶等。

同时,不得将皮带机用于非指定的物料输送。

皮带机培训资料

皮带机培训资料

皮带机维护保养建议
定期检查皮带张力,及时调整和更换皮带。
定期检查皮带轮表面质量,及时更换表面粗糙的皮带 轮。
定期检查轴承润滑情况,及时添加润滑剂。 定期检查驱动装置,及时调整和维护驱动装置。
06
皮带机的应用场景与选型
皮带机的应用领域
矿业
用于输送煤炭、矿石等散装物料
建筑业
用于砂石、水泥等建筑材料的输送
皮带机培训资料
xx年xx月xx日
目录
• 皮带机的基本概述 • 皮带机的结构与组成 • 皮带机的运行原理 • 皮带机的安装与调试 • 皮带机的故障分析与处理 • 皮带机的应用场景与选型
01
皮带机的基本概述
皮带机的定义与特点
皮带机是带式输送机的简称,它是一类重要的连续运输系统 。
皮带机具有运输能力强、适用范围广、可靠性高、易于维护 等特点。
控制原理
通过电机驱动控制系统,控制电机的转速和转向,从而实现皮带机的启动、停止 、调速等功能。
04
皮带机的安装与调试
皮带机的安装步骤
准备工具和材料
检查机体
提前准备好安装所需的工具和材料,如扳手 、螺丝刀、润滑脂等,以及皮带、轴承、弹 簧等标准件。
检查皮带机的机体是否完好无损,如有问题 及时处理,保证机体安装牢固。
轴承故障
原因可能是轴承润滑不足或污 染、轴承受力过大或过小、轴
承安装不正确等。
皮带机故障排除方法
01
02
03
皮带打滑
调整皮带的张力,清理驱 动滚筒表面的物料和水分 ,更换过度磨损的皮带。
皮带断裂
调整皮带的张力,检查物 料是否超过皮带承受能力 ,检查并更换表面粗糙的 皮带轮。
轴承故障

皮带机类培训

皮带机类培训

皮带输送机类培训一、带式输送机的工作原理带式输送机是以运输带作为牵引和承载部件的连续运输机械。

运输带绕经驱动滚筒和各种改向滚筒,由拉紧装置给以适当的张紧力,工作时在驱动装置的驱动下,通过滚筒与运输带之间的摩擦力和张紧力,使运输带运行。

物料被连续地送到运输带上,并随着输送带一起运动,从而实现对物料的输送。

带式输送机主要部件包括驱动装置、滚筒组、垂直拉紧装置、托辊组、清扫器、运输带、安全保护装置等。

驱动装置主要由电机、液力耦合器、减速器、联轴器等组成。

其布置形式如图所示。

1.电机减速机都属于标准件,结构及原理不做过多描述。

2.驱动滚筒:驱动滚筒是传递动力的主要部件,运输带借助其与滚筒间的摩擦力运行。

它由筒体、轴和轴承等组成,驱动滚筒为菱形沟槽铸胶面。

3.机头改向滚筒:主要是通过增加运输带在驱动滚筒上的包角,来增加驱动滚筒和皮带的摩擦力。

4.机尾改向滚筒:主要是通过增加运输带在机尾滚筒上的包角,来增加机尾滚筒和皮带的摩擦力。

5.垂直拉紧装置:主要由上下改向滚筒和配重滚筒组成,作用是通过配重拉紧配重滚筒,使整条皮带处于拉紧状态。

6.托辊组件:托辊组是支撑运输带和其上面物料的部件,分为槽型前倾托辊组,槽型托辊组,缓冲托辊组,V行前倾下托辊组和V行下托辊组。

各托辊组具有重量轻、运行阻力小、密封性能好。

使用寿命长等特点。

其中缓冲托辊具有缓冲物料,减小物料对输送带冲击的作用。

7.清扫器:清扫装置包括头部清扫器和回程用的空段清扫器。

清扫器的作用是,使粘结在皮带上的煤在固定的地方脱落。

头部清扫器:头部清扫器用来清扫粘着在运输带工作面上的物料,防止运输带上的粘煤污染环境和引起皮带跑偏。

空段清扫器:空段清扫器用来清扫粘着在运输带非工作面上的附着物,防止物料进入尾部滚筒与运输带之间。

8、皮带:汇永青峰公司下属选煤厂皮带共分为两种,一种是钢丝带,一种是帆布带。

帆布带型号为:钢丝带型号为:8.皮带秤:电子皮带称使用非常广泛。

皮带机培训材料

皮带机培训材料

皮带机培训材料(正文)皮带机培训材料尊敬的培训学员:大家好!欢迎参加本次皮带机培训课程,本教材将为您详细介绍皮带机的定义、工作原理、结构组成、维护保养以及安全操作等方面的知识。

通过本次培训,您将全面了解皮带机的特点和运行原理,提升自己在相关领域的专业水平。

请认真阅读以下内容,并按要求进行学习。

第一章皮带机概述1.1 皮带机定义皮带机是一种用于输送物料的连续输送装置,它通过承载和运输皮带上的物料,实现物料的水平或倾斜输送。

1.2 皮带机的应用领域皮带机广泛应用于矿山、建筑、冶金、化工、电力、轻工等行业的物料输送领域,其运输能力强、输送距离长,可提高生产效率。

第二章皮带机工作原理2.1 皮带机分类根据传动形式和输送方式的不同,皮带机可分为固定式皮带机、移动式皮带机、倾斜式皮带机和阶梯式皮带机等几种类型。

2.2 皮带机的工作原理通过电动机驱动转动滚筒或驱动滚筒,使工作于滚筒上的输送带带动物料进行输送,其中传动装置、滚筒和输送带是皮带机的关键组成部分。

第三章皮带机结构组成3.1 皮带机的组成部分皮带机主要由机架、输送带、滚筒、传动装置、张紧装置和清扫装置等多个组成部分构成,每个部分都起到重要的作用。

3.2 皮带机结构图示通过图示介绍了皮带机各个组成部分的结构和位置,并对其功能进行了简要说明。

第四章皮带机维护保养4.1 皮带机日常维护了解常见故障及处理措施,掌握皮带机的日常维护要点,及时发现问题并进行修复,以确保皮带机的正常运行。

4.2 皮带机定期维护根据使用情况制定定期维护计划,对皮带机的关键部件进行检查、更换和润滑,延长使用寿命,提高工作效率。

第五章皮带机安全操作5.1 皮带机的安全规定阐述在操作皮带机时需要遵守的安全规范和注意事项,如正确佩戴防护装置、避免触摸运行部件等。

5.2 皮带机事故分析列举常见的皮带机事故类型,并分析其发生原因,以便在操作中能够提前预防和避免类似事故的发生。

通过以上章节的学习,您将全面了解皮带机的概述、工作原理、结构组成、维护保养和安全操作等方面的知识。

皮带机培训资料

皮带机培训资料

皮带机培训资料皮带机培训资料(上)皮带机是一种用于将物品从一个地方输送到另一个地方的装置。

它广泛应用于各种行业,如煤矿、建筑、化工、冶金等。

皮带机的优点是输送才能大、速度快、工作可靠。

为了正确使用和维护皮带机,培训资料是非常重要的。

本文将介绍皮带机的使用、维护和故障排除等方面的知识。

首先,让我们了解一下皮带机的基本原理和组成部分。

皮带机主要由输送带、驱动装置、张紧装置、支撑装置和输送机架等组成。

输送带是皮带机的关键部分,它负责将物品从起点输送到终点。

驱动装置通常由电动机驱动,用于提供足够的动力来驱动输送带运转。

张紧装置的作用是保持输送带的张紧度,以确保正常的输送效果。

支撑装置用于支撑输送带,使其保持水平和稳定。

输送机架是皮带机的主体结构,它支撑和固定输送带及相关装置。

在使用皮带机之前,我们需要进行一些必要的检查和准备工作。

首先,检查输送带是否完好,没有磨损、撕裂或过度松弛。

其次,检查驱动装置和张紧装置是否正常运转,电动机是否正常启动并提供足够的功率。

还需要检查支撑装置和输送机架是否牢固可靠,没有松动或损坏。

此外,还应确保工作区域的环境安全,没有杂物、积水或其他障碍物。

在使用过程中,注意以下几点。

首先,避免超载操作,确保输送物品的重量不超过皮带机的额定负荷。

超载会使皮带机过度负荷,导致故障或损坏。

其次,保持输送带的清洁和干燥,避免灰尘、杂物或潮湿的物品进入皮带机内部。

这些物质会影响皮带机的正常工作和寿命。

此外,定期检查和润滑皮带机的各个部件,并保持良好的维护记录。

当出现故障时,我们应该及时进行排除。

常见的故障包括输送带断裂、电动机运转异常、张紧装置失效等。

对于输送带断裂的情况,首先应停止电动机的运转,然后检查输送带是否断裂并及时更换。

对于电动机运转异常的情况,应检查电路是否正常、电动机是否过热,并根据实际情况进行处理。

对于张紧装置失效的情况,可以调整张紧装置的位置和力度,或更换新的张紧装置。

总之,正确使用和维护皮带机对于确保其正常工作和延长使用寿命非常重要。

皮带机基础知识培训讲义

皮带机基础知识培训讲义
定期清洁皮带机表面, 去除灰尘和杂物,保持
其整洁。
润滑保养
定期对皮带机的轴承、 链条等部件进行润滑,
减少磨损。
更换配件
根据需要更换磨损严重 的皮带、轴承等配件, 确保皮带机正常运转。
03 皮带机常见故障及处理
皮带打滑
原因分析
皮带与驱动滚筒之间的摩擦力不 足,可能是由于皮带张力不足、 驱动滚筒表面粘附物料或皮带老 化等。
煤炭行业
用于煤炭的运输和 筛选。
化工行业
用于各种化工原料 的输送。
其他行业
如港口、码头、钢 铁、粮食等行业的 物料输送。
02 皮带机工作原理
皮带机驱动方式
01
02
03
电机驱动
通过电机转动,带动皮带 转动,实现物料的传送。
液力驱动
利用液力传动装置,将液 体压力转化为皮带转动的 动力。
气动驱动
利用气压传动装置,将压 缩空气的压力转化为皮带 转动的动力。
跨界融合创新
结合其他产业领域的技术和资源,推动皮带机的 跨界融合创新,拓展皮带机的应用领域。
3
绿色可持续发展
注重皮带机的环保性能和能效,推动绿色生产和 可持续发展,满足日益严格的环保要求。
THANKS FOR WATCHING
感谢您的观看
皮带机传送原理
摩擦力传动
通过皮带与驱动滚筒之间的摩擦 力,使皮带转动,实现物料的传
送。
啮合传动
通过皮带与齿形轮之间的啮合作用, 使皮带转动,实现物料的传送。
链条传动
通过链条与链轮之间的啮合作用, 使链条转动,实现物料的传送。
皮带机维护与保养
定期检查
定期检查皮带机的各部 件,确保其正常运转。
清洁保养

皮带机培训资料PPT(共38页)

皮带机培训资料PPT(共38页)

六、皮带机操作注意事项
1. 设备安全防护装置必须齐全才能启 动开车
2. 严禁带负荷启动设备 3. 设备运转时严禁打扫卫生 4. 设备运转时,头、手等不得伸入到
转动部位 5. 启动同一路的两个皮带机时,开启
一个皮带机待运转正常60秒后再启 动另一皮带机
6. 操作或巡检皮带机时,工作服衣扣 必须扣好,防止衣角带入皮带造成 事故
3、跑高不跑低
支承托辊不在与胶带运行方向平行的 同一个水平位置上而是一头高一头低 ,则胶带就会向高的一端移动;
跑后不跑前
跑后不跑前
跑高不跑低
滚筒粘料
五、皮带机巡检内容
1.检查物料是否正常、物料中有无 异物
2.检查电机、减速机有无异常振动 、发热现象(电机温度<65℃) 3.观察皮带机是否跑偏 4.检查皮带是否有损坏 5.检查托辊是否有损坏
3. 传动装置(联轴节、异形连接轮) 是否完好
4. 检查皮带清扫器挡皮,磨损的必须 更换
5. 检查托辊、转动不灵或有严重 磨损的应更换
6. 检查皮带接头是否起皮裂口, 边缘是否有毛边,并根据情况 予以修补
7. 检查下料口有无积料现象,有 无异常磨损
8. 保持皮带表面和辊面的清洁
谢谢合作
再见

1、不是井里没有水,而是你挖的不够深 。不是 成功来 得慢, 而是你 努力的 不够多 。
皮带机急停开关
急停 开关Biblioteka 皮带机跑偏开关跑偏 开关
皮带机平行调节支架及平行托辊
平行 调节 支架
平行 托辊
皮带机头轮及改向滚筒
皮带 机头 轮
改向 滚筒
皮带机张紧滚筒及配重

张紧

滚筒

皮带机培训课件

皮带机培训课件

生 产 培 训 教 案培训题目:皮带机的结构与特性培训目的:掌握和了解皮带机的选型原则、皮带机的布臵方式、驱动方式、拉紧方式、皮带的选型、托辊的结构形式及相关特性,以提高故障判断能力。

内容摘要:1、带式输送机概述2、逆止器3、滚筒4、拉紧装臵5、清扫器6.托辊7、胶带培训内容:第一节 带式输送机概述一、设备概述带式输送机是以胶带为牵引和承载部件,通过连续牵引,完成物件的输送任务。

带式输送机目前是连续运输机中效率最高,使用最普遍的一种机型。

它广泛应用于电力行业、采矿行业、冶金行业、水电站建设工地、港口等。

带式输送机有很多种,电力行业常用的一般是指普通带式输送机,它主要包括尼龙带式输送机、帆布带式输送机、聚酯带式输送机、钢丝绳芯带式输送机等。

目前普通带式输送机在火力发电厂输煤系统中应用的标准主要是:TD62型(T -通用;D -带式输送机)、TD75型和DT Ⅱ型(DT -带式输送机通用型代号)。

TD62型带式输送机是国家在1962年定型的带式输送机,在1980年前设计投产的电厂中,基本采用TD62型带式输送机。

在1980年后设计投产的电厂已普遍采用TD75型带式输送机。

TD62型和TD75型带式输送机从设备组成来看基本相同,不同的是设计参数的选取及个别部件的尺寸。

在运行阻力、结构、制造和功率消耗等方面,TD75型比TD62型带式输送机更先进,TD75型带式输送机托辊槽角为30°,而TD62型带式输送机托辊槽角为20°,这使得TD75型带式输送机输送量可提高20%左右,并能使物料运行平稳、不易撒落,由于输送量的提高,在相同的出力情况下可使带式输送机胶带的宽度下降一级,因而可节省胶带费用。

DT Ⅱ型带式输送机是在TD75典型结构的基础上于1994年改进的更为实用的全系列普通带式输送机,属于我国普通带式输送机的第二代自行定型的设备,故称之为Ⅱ型,DT Ⅱ型带式输送机的结构更为合理,其中好多部件结构的强度和合理性得到更好的完善。

皮带机培训(完整版).-皮带机81页PPT

皮带机培训(完整版).-皮带机81页PPT
皮带机培训(完整版).-皮带机

6、黄金时代是在我们的前面,而不在 我们的 后面。

7、心急吃不了热汤圆。

8、你可以很有个性,但某些时候请收 敛。

9、只为成功找方法,不为失败找借口 (蹩脚 的工人 总是说 工具不乎 能克服 任何恐 惧。因 为,请 记住, 除了在 脑海中 ,恐惧 无处藏 身。-- 戴尔. 卡耐基 。
谢谢!
36、自己的鞋子,自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢,但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何,且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔,思而不学则殆。——孔子

皮带输送机培训资料

皮带输送机培训资料

皮带输送机培训资料一、结构:驱动装置、张紧装置、输送带、机架装置(皮带机支架、托馄及支架)、控制及保护装置(跑偏开关、速度开关、拉绳开关)、电控部分、张紧装置(有螺杆、小车、配重、液压四种)及辅助装置(清扫器)等组成。

输送带作为牵引和承载构件,借以连续输送散碎物料或成件品。

驱动装置:电机、联轴器(柱销联轴器、十字滑块联轴器或液力偶合器)、减速机、逆止器(制动器)、主动轮、从动轮、改向轮等组成。

(电动滚筒:电动滚筒是将电机、减速齿轮装入滚筒内部的传动滚筒,其结构紧凑,外形尺寸小,适用于短距离及较小功率的单机驱动带式输送机用,其功率范围在2.2~55KW之间)。

滚筒:传动、该向滚筒。

托混:槽形托混、平行托混、调心'托馄、缓冲托馄、回程托馄、锥形混筒。

张紧装置:螺旋(丝杆)式、液压缸式、垂直(配重)式、小车式。

输送带:棉帆布、尼龙帆布、聚脂帆布和纲丝绳芯等保护装置:测速器、逆止器、跑偏开关、拉绳开关、防堵开关。

清扫器:用于清扫输送带和滚筒上粘附物料。

有空段清扫器(V型、一字型)、头部清扫器(弹簧)。

皮带机的规格型号:用宽度BXmm表示;转速一般43.0m∕s.二、工作原理:表述一:当驱动装置带动传动滚筒回转时,由于胶带通过拉紧装置张紧在两滚筒之间,使传动滚筒与皮带间产生的摩擦力带动皮带运行,物料由进料口加到皮带上,被运行的皮带带带下料口卸出;表述二:以摩擦驱动输送带作为牵引和承载构件,借以连续输送散碎物料或成件品。

导料槽将物料卸在输送带上,从最初的供料点到最终的卸料点间形成一种物料的输送流程。

常用于水平运输或倾斜运输;表述三:皮带主动轮在电机的驱动下将皮带驱动,各种固体物料通过下料口落入皮带,从一个地方输送到指定的地点,可以带角度输送。

带式输送机是一种摩擦驱动以连续方式运输物料的机械。

应用它,可以将物料在一定的输送线上,从最初的供料点到最终的卸料点间形成一种物料的输送流程。

它既可以进行碎散物料的输送,也可以进行成件物品的输送。

皮带机培训资料

皮带机培训资料

皮带机培训资料皮带机是一种用于输送物品的设备,广泛应用于各个行业中的生产线和物流系统。

为了正确、安全地操作和维护皮带机,培训成为至关重要的环节。

本文将介绍皮带机培训的资料,以帮助读者更好地了解该设备的操作和维护知识。

一、皮带机的基本原理与构造皮带机是由电动机、减速机、滚筒等组成的输送设备。

通过电动机带动滚筒,使皮带顺时针或逆时针旋转,从而将物品沿着输送线上运送。

了解皮带机的基本原理和构造对于正确操作和维护至关重要。

二、皮带机的安全操作1. 工作前的准备:在工作前,需要检查皮带的张紧度、对中度和传动部分的润滑情况。

确保设备无故障,并戴好安全帽和手套等防护用品。

2. 开机前的检查:开机前应仔细检查相关传动部分的润滑和紧固情况,确保电机运转安全可靠,各个开关、按钮的功能正常,没有松动。

3. 皮带机的停机:停机前需要关闭电机电源,并将皮带机上的物品清空,避免堆放物品引起安全隐患。

4. 皮带机的待机时段:当皮带机长时间不工作时,应关闭电源,并检查输送带的磨损情况。

同时进行定期维护。

三、皮带机的维护保养1. 除尘工作:定期对皮带机进行除尘工作,保持其设备表面的清洁。

可以使用清洁剂和刷子进行清洁,但需要注意刷子的选择和使用技巧。

2. 注油润滑:定期对皮带机的滑动部位进行注油润滑,确保其转动灵活顺滑。

但需要注意选择适当的润滑剂和方法,避免过度润滑。

3. 定期检查:定期检查皮带机的张紧度、对中度和磨损情况,及时调整和更换损坏的部件,避免设备故障的发生。

4. 保养记录:建立皮带机的保养记录,记录每次保养的日期、内容以及维护人员的签名。

这样可以及时发现问题和了解维护情况。

四、皮带机故障排除1. 皮带跑偏:出现跑偏时,应立即停机,检查并调整滚筒和辊子的对中情况。

必要时,进行修理和更换损坏的部件。

2. 皮带打滑:当皮带出现打滑现象时,应检查传动系统和张紧装置的工作情况。

适当调整皮带的张紧度,避免打滑发生。

3. 电机过热:电机过热可能是由于长时间高负荷工作或电机故障等原因引起的。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Page 6
Hale Waihona Puke 皮带机驱动简介皮带运输机的驱动装置由单个或多 个驱动滚筒驱动,驱动电机也可以是单 个电机或多个电机驱动。一般驱动装置 包括电动机、减速机、液力偶合器、制 动器或逆止器等组成。偶合器的作用是 改善皮带运输机的启动性能。制动器和 逆止器是为了防止当皮带运输机停机时 皮带向下滑动。
Page 7
Page 9
胶带输送机的基本结构简图
15
1
2
14
13
12
11
10
6 3
7
8
9
5
4
1橡胶带,2、驱动滚筒,3、增面轮,4、卸载溜槽,5、工作面清 扫器,6、返程面清扫器,7、前改向滚筒,8、张紧滚筒,9、配重 装置,10、后改向滚筒,11、桁架,12、返程托辊组,13、尾轮, 14、装载溜槽,15、上托辊组
Page 4
皮带机的简介
1、皮带运输机又称带式输送机,是一种连续运输机械,也是一种 通用机械。皮带运输机被广泛应用在港口、电厂、钢铁企业、水泥、 粮食以及轻工业的生产线。即可以运送散状物料,也可以运送成件 物品。工作过程中噪音较小,结构简单。皮带运输机可用于水平或 倾斜运输。皮带运输机还应用与装船机、卸船机、堆取料机等连续 运输移动机械上。皮带运输机由皮带、机架、驱动滚筒、改向滚筒、 承载托辊、回程托辊、张紧装置、清扫器等零部件组成。在大型港 口或大型冶金企业,皮带运输机得到最广泛的应用。其总长度可大 十几千米。
Page 12
皮带运输机的外观
Page 13
输送机的组成
减速机
液力偶合器
输 制动器
联轴器
滚筒
送 输送带
托辊
清扫器
机 溜槽及衬板
逆止器
Page 14
减速机的定义
减速机减速机是一种动力传达机构,利用齿轮 的速度转换器,将电机(马达)的回转数减速到 所要的回转数,并得到较大转矩的机构。在目前 用于传递动力与运动的机构中,减速机的应用范 围相当广泛。几乎在各式机械的传动系统中都可 以见到它的踪迹, 从交通工具的船舶、汽车、机车,建筑用的重 型机具,机械工业所用的加工机具及自动化生产 设备,到日常生活中常见的家电,钟表等等.其应 用从大动力的传输工作,到小负荷,精确的角度 传输都可以见到减速机的应用,且在工业应用上, 减速机具有减速及增加转矩功能。因此广泛应用 在速度与扭矩的转换设备。
Page 15
减速机的作用
减速机的作用主要有:
1)降速同时提高输出扭矩,扭矩输出比例按电机输出 乘减速比,但要注意不能超出减速机额定扭矩。
2)减速同时降低了负载的惯量,惯量的减少为减速比 的平方。大家可以看一下一般电机都有一个惯量数值。
皮带输送机培训
Page 1
培训内容
1、皮带输送机的组成 2、皮带机各结构用途 3、皮带机各结构点检内容
Page 2
学习目标
理解、了解皮带机的功能和用途 应知皮带机的基本组成,结构 应会皮带机的日常点检内容
Page 3
输送带
输送机的定义
带式输送机是 用于皮带输送带中起承载和运送物料作 用的橡胶与纤维、金属复合制品。皮带输送机在农业、 工矿企业和交通运输业中广泛用于输送各种固体块状和 粉状物料或成品物品,输送带能连续化、高效率、大倾 角运输,输送带操作简单、维修容易、运费低廉,并能 缩短运输距离,降低工程造价,节省物力。
皮带机及控制简介
皮带运输机的电气保护和控制装置主要有:拉绳开关、皮带 跑偏检测开关、皮带打滑检测、皮带防撕裂检测、料流检测、 堵料检测、皮带秤。
皮带运输机所用的皮带有多种选择,如钢芯带,帆布芯带, 尼龙带,聚脂带等。对载荷较小的皮带运输机一般选择帆布带。 如果皮带的载荷较大时可采用钢芯带。所谓钢芯带是皮带中的 芯部采用较细的钢丝绳承受载荷。
Page 5
皮带机输送简介
1 普通皮带运输机的提升角度一般不大20度,原因是当皮带运输 机的倾角大于20度时对大多数的物料来讲都会发生物料下滑的情况, 即物料在皮带上的摩擦力过小发生下滑。 2 对输送煤炭的皮带运输机一般提升角度不大于15度,对输送烧 结球团的皮带运输机提升角度不大于12度。如果物料相对粒度较小, 其提升角度可选较大值。 3 特殊的皮带运输机其提升角度可大于45度,其皮带的构造是 特殊制造的。在此不做详述。
10∽200 /11 20∽40/15∽30 1.3∽2.0 655∽1284
10∽200 /15 20∽40/15∽30 1.3∽3.15 825∽2056
10∽200 /15
20∽40/15∽55
1.3∽3.15 2186∽5500
Page 11
胶带输送机用途及特点:
胶带输送机用途及特点: 胶带输送机适用于输送堆积密度 小于1.67/吨/立方米,易于掏取的粉 状、粒状、小块状的低磨琢性物料及 袋装物料,如煤、碎石、砂、水泥、 化肥、粮食等。被送物料温度小于 60℃。其机长及装配形式可根据用户 要求确定,传动可用电滚筒,也可用 带驱动架的驱动装置。
Page 10
输送带的规格与性能
胶带宽 度 (mm)
400
≤12/1.5
500
≤12/3
650
≤12/4
800
≤6/4
1000
≤10/5.5
1200
≤10/7.5
1400
≤10/7.5
1600
≤10/7.5
规格与性能参数表
输送长度(m)/ 功率(Kw)
输送速度 输送量 (t/h) (m/S)
12∽20/2.2∽4 20∽25/3.5∽7.5 1.3∽1.6 40∽80
12∽20/4∽5.5 20∽30/5.5∽7.5 1.3∽1.6 40∽80
12∽20/5 .5
20∽30/7.5∽11 1.3∽1.6 131∽323
6∽15/5.5
15∽30/7.5∽15 1.3∽1.6 278∽546
10∽20/7.5∽11 20∽40/11∽12 1.3∽2.0 435∽853
皮带运输机的输送能力可以为几百千克/小时到万吨/小时,皮 带的宽度可以从100-200mm到2600mm。
Page 8
皮带机拉紧装置及托辊简介
皮带运输机的张紧装置有多种形式。如重锤张紧,螺旋张紧, 液压张紧等。
皮带运输机的托辊一般采用槽形托辊组,个别情况采用吊挂式 托辊组。
皮带运输机的承载托辊组的槽角一般选择为30-35度。个别情况 选择40度槽角。较少选择大于或等于45度槽角的托辊组。
