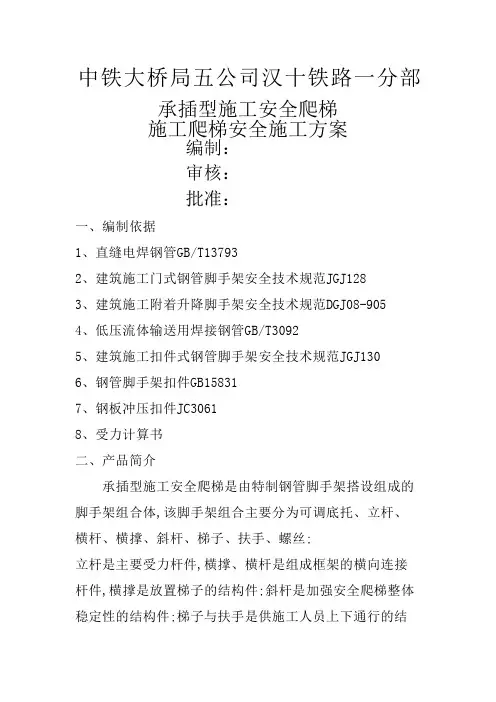

墩身爬梯专项安全措施方案

中铁大桥局五公司汉十铁路一分部

承插型施工安全爬梯

施工爬梯安全施工方案

编制：

审核：

批准：

一、编制依据

1、直缝电焊钢管（GB/T13793）

2、建筑施工门式钢管脚手架安全技术规范（JGJ128）

3、建筑施工附着升降脚手架安全技术规范（DGJ08-905）

4、低压流体输送用焊接钢管（GB/T3092）

5、建筑施工扣件式钢管脚手架安全技术规范（JGJ130）

6、钢管脚手架扣件（GB15831）

7、钢板冲压扣件（JC3061）

8、受力计算书

二、产品简介

承插型施工安全爬梯是由特制钢管脚手架搭设组成的脚手架组合体，该脚手架组合主要分为可调底托、立杆、横杆、横撑、斜杆、梯子、扶手、螺丝。

立杆是主要受力杆件，横撑、横杆是组成框架的横向连接杆件，横撑是放置梯子的结构件。斜杆是加强安全爬梯整体稳定性的结构件。梯子与扶手是供施工人员上下通行的结构件。长度、宽度尺寸为 2500*1300mm，爬梯最低高度单元为3米（每 3 米可组合为一个标准节），Z 字形爬梯垂直高度为2 米，上下两个平台 9个梯级，梯级长 485mm，宽 175mm。

本方案将主要针对混凝土结构的盖梁、墩柱等采用承插型施工安全爬梯支撑进行设计。单体爬梯搭设高度为 70

米，双体搭设高度为 99 米，超过 99 米需另行设计。三、承插型施工安全爬梯安全技术措施

安装前首先了解安装区域的水文、土质结构、风压气象等情况。选择合适的安装与拆除条件。安装时先应在高墩地面安装爬梯的位置进行地基硬化处理，(长度不少于3100mm、宽度不少于 1900mm、混凝土厚度不少于 20mm) 安装步骤：

1）离开墩柱垂直面距离在 300-600mm，将 4 根可调底托分别放在合适工作面上，长为 2438mm，宽为 1268mm。

2）调好水平一般在离地面高度 150-350mm 为适，后分别插入立杆。

3）安装首层横撑，注意将横撑安放在立杆最低的销库，将横杆的插头装入立杆的销库内，调节好平衡后打紧插销。此时应测量框架的对角尺寸，以及横杆的水平度与立杆的垂直度，如偏差超过 5mm 应轻敲松插片调整至合适尺寸后再将插片打紧。

4）立杆上每层销库均需安装横杆或横撑，但首层预先保留进出门洞，首层横撑上面少装2根横杆，以保证人员进出方便。

5）梯子安放在横撑上，梯子内侧安装扶手。立杆四周的销库内安装斜杆，以加强整体的稳定性。

6）接长立杆时必须要用螺栓紧固上下立杆的连接孔以

确保安全。

7）安全爬梯的框架主要杆件在每间隔 3 米至 4 米必须与建筑物紧固连接（爬梯立杆与建筑物紧固）

8）加高时反复（2-8）步骤，到达预定设置高度后将搭设护栏，护栏进出口的上端至少需一支横杆连接（如未采购护栏的在爬梯顶端用Ф48*3mm 钢管插入立杆内用扣件紧固连接）确保施工人员进出安全。

四、注意事项：

1）安全爬梯布置应根据结构物特点及安全爬梯规格。

2）根据规范要求墩柱施工过程中要设置合理的剪力撑及横向连接杆件的预埋件，如未有横向连接杆件的预埋件的可用（Ф18mm*200mm）内胀式螺丝钻孔安装在墩柱上替代横向连接杆件的预埋件。

3）高度超过 12 米或在雷雨区作业时，根据安全爬梯体积的大小设置避雷接地方案。

五、承插型施工安全爬梯搭设安全管理措施

1）安全爬梯搭设前，组织相应的技术管理、安全管理人员及作业班组人员进行技术交底，让每个人心中都了解

施工中的注意事项，确保施工人员的安全。

2）安全爬梯搭设必须按照预先了解的施工方案搭设，不得改变支架结构。支架的水平连接杆件、剪力撑等必须按照要求进行设置，要求未明确时应参照相关规范进行搭设。

支架搭设完毕或分段搭设完毕，应对安全爬梯工程质量进行检查，经检查合格后方可交付使用。

3）安全爬梯搭设人员必须是经过按现行国家标准（特种

作业人员安全技术考核管理规则）考核合格的专业架子工，上岗人员要定期体检，合格者方可持证上岗。

4）安全爬梯搭设时，所有操作人员必须佩戴安全帽、系安全带、穿防滑鞋，高空作业衣着要灵便，禁止穿硬底和带钉易滑的鞋，安全带应挂在牢固的物体上，禁止在一个物体上挂多根安全带，同时安全带必须合格产品并定期检查，临边作业要设置好防护围栏和安全网，悬空作业应有可靠的防护措施。

5）安全爬梯搭设过程中，结构件上不准堆放零星杂物，如：扣件、螺丝、螺帽、短钢筋等，避免掉落造成人员伤害。小型工具应随手放入工具袋内，上下传递结构件禁止抛掷。高空作业不宜上下重叠，确实需要时在两层中间设置可靠的隔离设施。

6）遇有恶劣气候（如风力在六级以上、大雾、暴雨等）影响施工安全时，应停止安全爬梯搭设或拆除工作，雨、雪上架作业应有防滑措施，并应扫除积雪。用于高空作业的梯子不得缺档，不得垫高使用。梯子横撑间距使用时上端下端应放平，采取防滑措施。在通道处使用梯子，应有人监护或设置围栏。

7）安全爬梯应做好接地、避雷措施，特别是有电线穿过

支架时要做好防护措施，避免整个安全爬梯带电。

8）在靠近居民区搭设安全爬梯，外侧必须有防止坠落物

伤人的防护措施。

9）不得在安全爬梯基础及其临近处进行挖掘作业。

10）装拆安全爬梯时，地面应设置围栏和警戒标志，派

专人看守，禁止非操作人员入内。

六、承插型施工安全爬梯拆除安全措施

1）安全爬梯经单位工程负责人检查验证并确认不需要

时，方可拆除。

2）拆除现场必须设置警戒区，张贴醒目的警戒标志，警

戒区域严禁非工作人员通过或在安全爬梯下方施工。

3）如遇强风、雨、雪等特殊天气，不应对安全爬梯进行

拆除。晚上拆除安全爬梯时应配备足够的照明设备。

4）安全爬梯的拆除应在统一指挥下，按后装先拆、先装后拆的顺序及下列安全作业的要求进行。同一层的构件和加固件应按先上后下、先外后里的顺序进行，最后拆除连墙件。

5）在拆除过程中，安全爬梯的自由悬臂高度不得超过两步，当必须超过两步时，应加设临时拉结。连墙杆、同常水平杆和剪力撑等，必须在安全爬梯拆卸到相关的结构件时方可拆除。
