凝汽器真空系统查漏分析发布时间：2023-03-16T02:58:21.473Z 来源：《新型城镇化》2023年2期作者：皮水涛[导读] 凝汽器真空是机组运行时的一个非常重要的参数，机组在凝汽器真空低时运行会对设备造成严重的损害，所以本文就凝汽器真空度低进低原因分析和对真空进行查漏的方法进行了阐述，以及如何对漏点就行堵漏。

三门核电有限公司运行处浙江省台州市 317100摘要：凝汽器真空是机组运行时的一个非常重要的参数，机组在凝汽器真空低时运行会对设备造成严重的损害，所以本文就凝汽器真空度低进低原因分析和对真空进行查漏的方法进行了阐述，以及如何对漏点就行堵漏。

尽快解决真空度的问题，使机组更快进入功率运行，提高机组的安全性和经济性。

关键词：真空度；查漏；堵漏1：前言：真空系统的结构简介三门核电凝汽器采用的是背压、单流程、表面冷却式。

冷却介质为海水，传热管采用钛管，钛管和管板的连接方式为胀管加密封焊。

凝汽器和低压缸的连接方式为刚性连接，底部由轴承支座支撑。

低压缸 A、B、C 缸分别和凝汽器的 A、B、C 侧相连，低压缸排汽直接进入凝汽器内，蒸汽凝结成水，但其中的不凝结气体不被凝结，三台汽侧真空泵将产生的不凝结气体抽出，保证凝汽器内的真空度。

2：凝汽器真空系统简介凝汽器中真空形成是因为汽轮机排汽排到凝汽器中，凝汽器内的钛管内流通这由循泵提供的海水作为冷却介质，在海水的冷却下凝结成水，体积急剧缩小，形成高度真空。

凝汽器内的真空需要维持的合理的范围之内，如果真空过高，经济效率则会降低，循环水量增大，同时对末级叶片的安全运行也产生影响。

如果与凝汽器相连的真空系统存在漏点，向凝汽器内部漏入空气，加上汽轮机排汽中的不凝结气体，造成真空过低，如果不及时抽出，则会导致蒸汽的排汽焓值升高，经济效率下降，排汽温度和温度升高，使低压缸及轴承座膨胀升高，造成机组振动过大等等危害。

汽侧真空泵及时的抽出凝汽器内的不凝结气体，保证真空度。

汽机凝汽器真空系统检漏的方法及运用

据了解，农业科技成果转化资金自２０年设立以来，０１兵团共承担国家农业科技成果转化资金项目９ｌ项，累计获得农转资金无偿资助６７万元，００带动社会投入３亿元。其中，０１２０年通过验收的６个２０至０８Ｏ
项目，实施过程中，新建示范基地２００多个，示范面积１０多万亩，５０举办各类培训班近１０期，００培养博士、硕士生５多人，训农牧职工５多人次，得直接经济效益３２Ｏ培万取．亿元，动兵团农牧团场职工以及周边带
汽器压力变化对机组效率、汽轮机功率的影响。
关键词汽轮机；空；漏；质谱真检氦
中图分类号：６４１文献标识码：Ｕ６．３ｌＢ文章编号：８０９（０）８０２ — ２ｌ０ — ８９２１０ — ０７００１
力。降低凝汽器压力是由凝汽装置和冷却系统的
联合工作来实现的。在一定气象条件下，可借加大循环水流量、大冷却面积、加加大供水系统规模等来降低凝汽器压力。以行条件不变，则汽轮机运行
时真空系统的严密性对凝汽器压力影响非常大。
［］国莱宝公司：１德氦质谱检漏仪操作手册
［］２西安热工研究所编：热工技术手册
中西部地区农业科技成果转化工作经验交流会在我市召开
７号上午，月６中西部地区农业科技成果转化工作经验交流会在我市召开。来自我国中西部地区各省市、国务院有关部门，团及各师科技工作负责人，兵总结交流了各地实施农业科技成果转化资金的经验和做法，探讨了“ 十二五” 农业科技成果转化工作形势和任务。兵团党委常委、团副司令员宋建业出席会议并讲话。中央农村工作领导小组办公室一组副局长陈兵剑波、国家粮食局发展司副司长张雪、兵团科技局局长田笑明、八师副师长衣庆焘，副市长张琳娜出席会议。衣庆焘表示八师石河子市将以此为契机，推动师市农业科技成果转化工作再上新台阶。

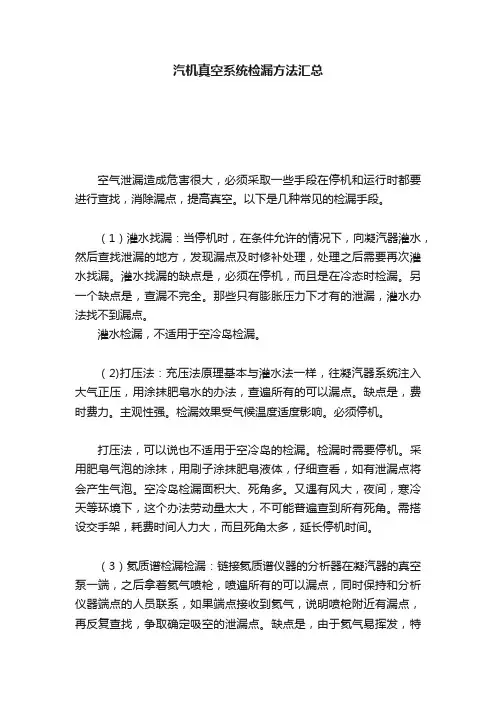

汽机真空系统检漏方法汇总

汽机真空系统检漏方法汇总空气泄漏造成危害很大，必须采取一些手段在停机和运行时都要进行查找，消除漏点，提高真空。

以下是几种常见的检漏手段。

（1）灌水找漏：当停机时，在条件允许的情况下，向凝汽器灌水，然后查找泄漏的地方，发现漏点及时修补处理，处理之后需要再次灌水找漏。

灌水找漏的缺点是，必须在停机，而且是在冷态时检漏。

另一个缺点是，查漏不完全。

那些只有膨胀压力下才有的泄漏，灌水办法找不到漏点。

灌水检漏，不适用于空冷岛检漏。

（2)打压法：充压法原理基本与灌水法一样，往凝汽器系统注入大气正压，用涂抹肥皂水的办法，查遍所有的可以漏点。

缺点是，费时费力。

主观性强。

检漏效果受气候温度适度影响。

必须停机。

打压法，可以说也不适用于空冷岛的检漏。

检漏时需要停机。

采用肥皂气泡的涂抹，用刷子涂抹肥皂液体，仔细查看，如有泄漏点将会产生气泡。

空冷岛检漏面积大、死角多。

又遇有风大，夜间，寒冷天等环境下，这个办法劳动量太大，不可能普遍查到所有死角。

需搭设交手架，耗费时间人力大，而且死角太多，延长停机时间。

（3）氦质谱检漏检漏：链接氦质谱仪器的分析器在凝汽器的真空泵一端，之后拿着氦气喷枪，喷遍所有的可以漏点，同时保持和分析仪器端点的人员联系，如果端点接收到氦气，说明喷枪附近有漏点，再反复查找，争取确定吸空的泄漏点。

缺点是，由于氦气易挥发，特别是迅速上漂到一大片面积。

难以定为漏点。

对于死角难以攀登喷气。

类似的方法还有卤素法等。

氦质谱检漏，不适用于空冷岛检漏。

空冷岛的露天倾斜结构，使得氦气瞬间挥发掉，特别是遇到有风的天气。

（4）超声波检漏：超声波检漏，简便方便。

原理是，对于泄漏产生的超声波，进行波长的倍减，使得泄漏超声波的频率，经过几次倍减，达到人耳能听到的频率，以达到识别泄漏点的目的。

缺点是，在倍减超声波的同时，也倍减了其他噪音的频率。

解决不了噪音干扰的难题。

由于周边的噪音，使得泄漏超声波被周边噪音淹没，很多漏点有误判。

检漏不完整，遗漏和误判多。

机组凝汽器真空系统及钛管灌水查漏运行技术措施【范本模板】

2#机主机真空系统及凝汽器灌水查漏运行技术措施一. 灌水查漏目的:1.检查与凝汽器真空系统连接的管道、阀门（各管道一次门与凝汽器连接管是否有泄漏现象),保证真空系统严密性.2.检查凝汽器钛管及其管板是否漏点，保证机组运行时凝结水水质合格；二. 本次查漏范围：1.先灌水至凝汽器壳体与接颈焊缝200mm以下略低位置（就地位置大约淹没7、8＃低加2/3的位置就可以了)，维持此高水位时间不超过2个小时，检查完真空系统后迅速方水到6.9米汽侧人孔门下方淹没钛管，维持准备加荧光粉进行凝气器钛管查漏。

三. 查漏方案:1.查漏原则：凝汽器及真空系统灌水查漏补水方式为通过凝输泵向凝汽器内补充除盐水,直到水位灌至要求的位置，在灌水过程中应加强对凝汽器底部支撑的检查,防止凝汽器壳体变形。

在水位灌至要求高度后，进行全面检查,如无法确认凝汽器钛管是否存在泄漏,应考虑加入荧光粉查漏，启动凝结水泵打循环2小时后检查,若有漏点根据漏点高度或处理措施确定放水位置放水，在处理后根据泄漏部位及处理情况,经检修人员确认后确定是否需要再次灌水查漏，灌水查漏后水位放至正常机组启动的补水位置,如加入了荧光粉查漏，应将水全部放完,并将相关系统冲洗干净.2.灌水高度:先灌水至外接临时水位计水位指示到汽机房6.9m，再根据检修需要增加水位，但不应高于凝汽器壳体与接颈焊缝200mm，最高水位维持2个小时检查真空系统完毕后迅速放水至6.9米检查3.灌水前必须具备的条件：3.1汽机缸温降至200℃以下；3.2与凝汽器相关联的管路系统检修工作已结束,具备灌水条件；3.3联系检修专工确认凝汽器临时支撑已加固（原已安装有）;3.4参与凝汽器灌水查漏的相关人员已到场；3.5凝汽器临时水位计已接好，并将灌水高度标示清楚；3.62＃机循环水泵停止运行或者#2机循环水入口蝶阀已关闭严密，循环水系统联络门关闭断电隔离,系统放水；3.7如要加荧光粉查漏，凝结水泵需具备启动运行条件。

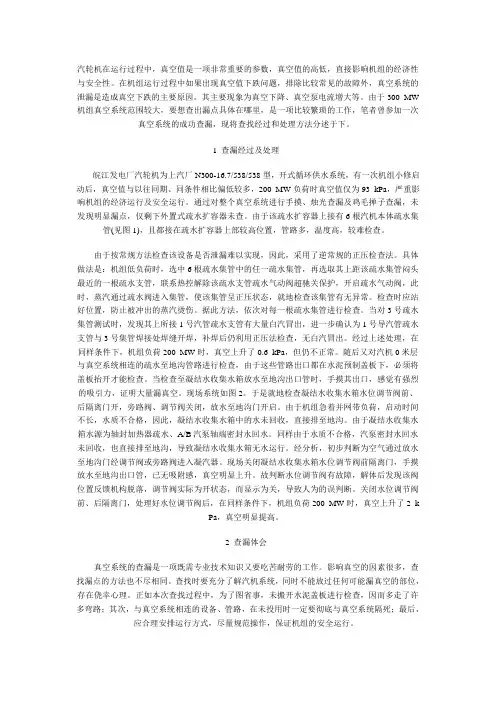

汽轮机在运行过程中,真空查漏方法

汽轮机在运行过程中，真空值是一项非常重要的参数，真空值的高低，直接影响机组的经济性与安全性。

在机组运行过程中如果出现真空值下跌问题，排除比较常见的故障外，真空系统的泄漏是造成真空下跌的主要原因。

其主要现象为真空下降、真空泵电流增大等。

由于300 MW 机组真空系统范围较大，要想查出漏点具体在哪里，是一项比较繁琐的工作，笔者曾参加一次真空系统的成功查漏，现将查找经过和处理方法分述于下。

1 查漏经过及处理皖江发电厂汽轮机为上汽厂N300-16.7/538/538型，开式循环供水系统，有一次机组小修启动后，真空值与以往同期、同条件相比偏低较多，200 MW负荷时真空值仅为93 kPa，严重影响机组的经济运行及安全运行。

通过对整个真空系统进行手摸、烛光查漏及鸡毛掸子查漏，未发现明显漏点，仅剩下外置式疏水扩容器未查。

由于该疏水扩容器上接有6根汽机本体疏水集管(见图1)，且都接在疏水扩容器上部较高位置，管路多，温度高，较难检查。

由于按常规方法检查该设备是否泄漏难以实现，因此，采用了逆常规的正压检查法。

具体做法是：机组低负荷时，选中6根疏水集管中的任一疏水集管，再选取其上距该疏水集管闷头最近的一根疏水支管，联系热控解除该疏水支管疏水气动阀超驰关保护，开启疏水气动阀，此时，蒸汽通过疏水阀进入集管，使该集管呈正压状态，就地检查该集管有无异常。

检查时应站好位置，防止被冲出的蒸汽烫伤。

据此方法，依次对每一根疏水集管进行检查。

当对3号疏水集管测试时，发现其上所接1号汽管疏水支管有大量白汽冒出，进一步确认为1号导汽管疏水支管与3号集管焊接处焊缝开焊，补焊后仍利用正压法检查，无白汽冒出。

经过上述处理，在同样条件下，机组负荷200 MW时，真空上升了0.6 kPa，但仍不正常。

随后又对汽机0米层与真空系统相连的疏水至地沟管路进行检查，由于这些管路出口都在水泥预制盖板下，必须将盖板抬开才能检查。

当检查至凝结水收集水箱放水至地沟出口管时，手摸其出口，感觉有强烈的吸引力，证明大量漏真空。

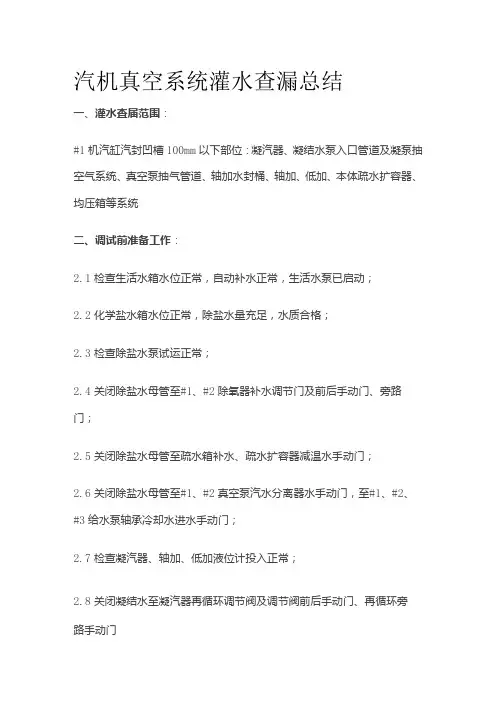

汽机真空系统灌水查漏总结
