欧陆590+系列简易操作手册
欧陆590参数设置流程

电机的参数设置步骤按M两次→按向上键→找到CONFIGURE DRIVE菜单,按M一次→找到CONFIGURE ENABLE菜单。
按M一次→按向上键,把DISABLE改为ENABLE(此时操作面板灯在闪烁) →按E键一次退出→再按向下键一次→找到NOM MOTORVOLTS菜单(电枢电压),按M键进入,(运用上下键,输入电机的电枢电压:见电机铭牌如440V),按E键一次退出,再按向下键一次→找到ARMATURE CURRENT菜单(电枢电流),→按M键进入,(运用上下键,输入电机的额定电流:见电机铭牌如XXXA),按E 键一次退出→再按向下键一次→找到FIELD CURRENT菜单(励磁电流),→按M 键进入,(运用上下键,输入电机的励磁电流:见电机铭牌如XXXA),按E键一次退出,再按向下键一次→找到FLD.CTRL MODE菜单(励磁控制方式),→按M 键进入,(运用上下键选择电压控制或者电流控制,我公司选用电流控制方式),按E键一次退出,再按向下键一次→找到FLD.VOLTS RATIO菜单(励磁电压比例、如选择电压控制方式需设定此参数),→按M键进入,(运用上下键输入电压比例=电机励磁电压/输入电压),按E键一次退出,按向下键3次→找到SPEED FBK SELECT菜单(速度反馈选择),→按M键进入,(运用上下键选择:如电枢电压反馈ARM COLTS FBK,测速发电机反馈ANALOG TACH).设定完成后,按E键一次退出,找到CONFIGURE ENABLE菜单。
把EABLE改为DISABLE(此时操作面板灯停止闪烁),最后进行设定参数的存储。
一直按E键,退出,然后按M键、上下键,找到PARAMETER SAVE菜单(参数存储),按M键进入,按向上键,参数自动存储。
操作面板上的按键:M键为进入键,E键位退出键,上下键为上下翻选或参数设定时的增加/减少时使用。
参数有不同的菜单层,具体请参考590+说明书。
南京欧陆LS590伺服驱动器使用手册使用说明

图5-16码盘故障(Err20) EEPROM读写故障
更换主控板后是否正常 图5-17 EEPROM 读取读写故障(Err21)
- 42 -
LS590 伺服驱动器使用手册
6.2.2 ZF18 伺服电机外形尺寸
型号
尺寸
B
F*FG
G
L
HD
ZF1805203 312 12*5
37 380
LS590 系列驱动器驱动器满足标准 EN 61800-3:2004 C2 类要求,适用于第一类和第二 类环境。 7.2.3 安装环境 EMC 要求
安装有驱动器的系统生产商负责系统符合欧洲 EMC 指令的要求,根据系统的应用环境, 保证系统满足标准 EN 61800-3:2004 C2 类,C3 类或 C4 类的要求。
200
360 41.00 22.00 0.330
U1004F15 3
U1010F18.3 122.00 1800
176
321 44.00 23.00 0.270
U1010F20.3 139.00 2000
143
321 60.53 29.10 0.181
U1013F15.3 186.00 1500
197
安装有驱动器的系统(机械或装置)也必须有 CE 标记,责任由最终组装系统的客户承担, 请客户确认系统(机械及装置)是否符合欧洲指令,满足标准 EN 61800-3:2004 C2 要求。
固定螺钉上。 注意: 1) PTC、KTY 和旋变信号线不可接 220V(接 220V 会损坏电机); 2) 电机本身经过 IP54 实验验证,但经过接线时,出线孔部位必须做防护处理,防止异物
进入电机; 3) 若工作环境中存在粘性粉尘,粘接在电机表面,会影响电机的散热。
欧陆590直流调速器使用方法

欧陆590直流调速器使用方法1.安装:首先,将欧陆590直流调速器固定在适当的位置上,并确保设备与电源以及电机连接。
使用正确的电缆和连接器连接电源和电机,确保电路接线正确。
2.参数设置:根据实际需要,设置欧陆590直流调速器的各项参数。
调速器通常具有一些可调节的参数,如最大电压、最大电流、加速时间、减速时间、速度比例等。
根据电机和负载的要求,适当调整这些参数值。
3.控制方式选择:欧陆590直流调速器提供多种控制方式,如手动控制、自动控制、外部控制等。
根据实际需求,选择适当的控制方式。
4.启动和停止:将电源打开后,按下调速器的启动按钮,电机就会开始运转。
若需要停止电机运转,按下调速器的停止按钮即可。
5.调速:通过调整欧陆590直流调速器的旋钮或面板上的按键,可以调整电机的运行速度。
一些调速器还可以设置预定的速度,并通过外部信号控制电机的运行速度。
6.保护功能:欧陆590直流调速器通常具有多种保护功能,如过载保护、过温保护、短路保护等。
当出现异常情况时,调速器会自动切断电源,以保护电机和调速器。
7.故障排除:在使用过程中,如果遇到电机无法启动、速度不稳定等问题,可以检查电源、电机和调速器的连接是否良好,参数设置是否正确等。
如果问题无法解决,可以根据调速器说明书中的故障排除指南进行排查。
8.维护保养:定期检查欧陆590直流调速器的连接和固定情况,确保设备正常运行。
保持调速器的干燥清洁,防止灰尘和湿气进入设备。
根据使用情况,定期更换电容器、散热风扇等易损耗部件。
总结:欧陆590直流调速器的使用方法主要包括安装、参数设置、控制方式选择、启动和停止、调速、保护功能、故障排除以及维护保养。
正确使用欧陆590直流调速器可以实现电机的精确调速,提高设备的可靠性和运行效率。
但在操作过程中,需注意安全使用,并按照使用说明进行操作。
希望上述信息对您有所帮助。
欧陆590说明书

欧陆590说明书欧陆590说明书1. 引言欧陆590是一款功能强大、性能卓越的产品,本说明书将介绍该产品的特点、使用方法以及维护保养事项。
2. 产品特点- 高性能:欧陆590配备了先进的处理器和大容量内存,能够快速高效地处理各种任务。
- 多功能:该产品支持多种应用软件,包括办公软件、娱乐软件等,能够满足用户的各种需求。
- 轻薄便携:欧陆590采用轻薄设计,便于携带和使用,方便用户在不同场合进行工作和娱乐。
3. 使用方法3.1 开机按下电源按钮,等待片刻即可开机。
3.2 关机在桌面界面点击“开始”按钮,选择“关机”即可关机。
3.3 软件安装使用欧陆590前,您可能需要安装一些软件,您可以使用自带的软件商店进行软件的搜索和安装。
3.4 网络连接欧陆590支持有线和无线网络连接,您可以在设置中进行相应的设置。
3.5 数据传输您可以通过USB接口连接移动存储设备,或者通过网络将数据传输到其他设备。
4. 注意事项4.1 使用环境请在干燥、通风良好的环境中使用欧陆590,避免进水、碰撞等情况。
4.2 温度控制请不要将欧陆590放置在过热的环境中,以免影响其性能和寿命。
4.3 电源管理在长时间不使用欧陆590时,请及时关闭电源以节省电能。
5. 维护保养5.1 清洁使用干净、柔软的布擦拭欧陆590表面,避免使用化学溶剂或强力清洁剂。
5.2 升级欧陆590提供系统升级功能,您可以定期检查更新并进行升级,以获取最新的功能和修复漏洞。
5.3 防护请妥善保护欧陆590的外壳,避免摔落或碰撞,以免损坏内部组件。
6. 常见问题6.1 无法开机- 请检查电源是否插好,电源是否正常。
- 如果电源正常,可能是硬件故障,请联系客服进行维修。
6.2 系统崩溃- 可能是系统出现故障,请尝试重新启动。
- 如果问题持续存在,建议重新安装系统或联系客服。
7. 售后服务如果您在使用过程中遇到任何问题或需要售后服务,请联系我们的客服人员,我们将竭诚为您服务。
欧陆直流调速器590+简明使用手册

欧陆传动系统有限公司590+系列直流数字式调速器产品手册HA466461U002,第一版与5.x版本软件兼容欧陆传动系统有限公司,2001年版权版权所有。
本文件的任何部分均不得存储在可恢复系统中,或者,未经欧陆传动系统有限公司的书面许可而以任何形式或以任何方式传输给任何非欧陆传动系统有限公司的雇员。
尽管已竭尽所能来确保本文件的精确性,但是,仍然有可能在不予通知的情况下对本文件进行修正或者补充,因此而产生的损坏,伤害及费用,欧陆传动系统有限公司将不予承担任何责任。
保修欧陆传动系统有限公司担保,按照欧陆传动系统有限公司IA058393C标准销售条款,自交货之日起12个月内,本产品在设计、材料与工艺方面无任何瑕疵。
欧陆传动系统有限公司保留在不予通知的情况下对本文件内容以及产品规格进行更改的权利。
维修CPU板注意事项:上电时同时按住“↑”“E”“prog”三键可进入CPU板额定电流修改功能。
3-10安装调速器电源接线连接(1型、2型、3型、4型与5型)警 告!电源端子承载着可能致命的电压。
在没有事先断开设备所有电源的情况下,禁止操作任何控制设备或者电机。
三相外部接触器(3、4)三相外部接触器应该连接在主交流电源接头上,并可为相关控制器提供适当的额定电源(交流1)。
接触器不会切换电流,并且主要用来断开电流并为电桥进行排序。
主接触器必须通过将线圈连接至端子3(进线)和4(中线)的方式,直接从控制器上获得电压。
由于另外串联接触器或者Array转换器将妨碍对控制器进行排序并造成不可靠性以及可能出现故障等问题,因此不允许使用。
在电源板上提供继电器跳线(CONN1),能够为端子3和端子4通电(辅助电源),或者使之无电压(对于用户自有接触器电源)。
请参阅第十三章:注意事项:如果三相接触器有一个涌入电流大于3A的线圈,则从属继电器必须用来驱动这个电流继电器线圈。
接触器与从属继电器(如果需要的话)的线圈电压必须与控制器附属供电电压相互兼容。
欧陆590直流调速器调试步骤

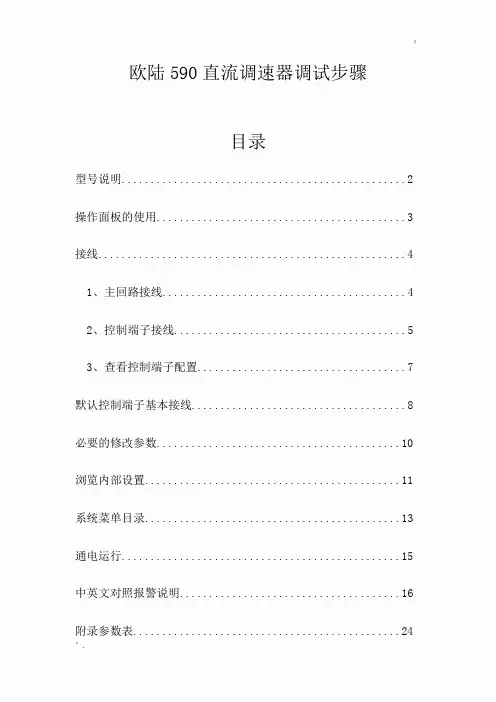

欧陆590直流调速器调试步骤目录型号说明 (2)操作面板的使用 (3)接线 (4)1、主回路接线 (4)2、控制端子接线 (5)3、查看控制端子配置 (7)默认控制端子基本接线 (8)必要的修改参数 (10)浏览内部设置 (11)系统菜单目录 (13)通电运行 (15)中英文对照报警说明 (16)附录参数表 (24)一、型号说明二、操作面板的使用。
面板示意图三、接线1、主回路接线(1)L、N(辅助电流输入。
作为控制器控制电源输入)端子接AC220V 为控制电路供电。
(2)L1、L2、L3(三相主电源输入)接AC380V为主电路供电。
(3)A+、A-(电枢输出,A+正极,A-负极)接电枢端口。
(4)F+、F- (励磁输出。
F-为负,F+为正。
)接励磁端口。
上述端子一般分布图2、控制端子接线。
(1)、模拟端子A1 零伏电位,与 B1、C1 同电位,与地线隔离。
A2 模拟输入 1。
默认功能为速度输入,可修改。
A3 模拟输入 2。
默认功能为辅助速度或电流输入,在默认功能下,由 C8 来切换其输入功能。
C8 低态时为速度输入量,C8 高态时为电流量(电流控制方式),不可修改。
A4 模拟输入 3。
默认功能为斜坡速度输入,可修改。
A5 模拟输入 4。
默认功能为辅助(负)电流箝位,默认功能下由 C6 确定其是否使用。
C6 为低态时不使用此功能,C6 为高态时使用其功能来对负电流进行箝位。
可修改。
A6 模拟输入 5。
默认功能为主电流箝位或辅助(正)电流箝位,默认功能下由 C6 切换其输入功能,C6 为低态时为主电流箝位,同时作用于正负电流的箝位,可修改。
A7 模拟输出 1。
默认功能为速度反馈输出,可修改。
A8 模拟输出 2。
默认功能为速度给定输出,可修改。
A9 模拟输出 3。
默认功能为电流反馈输出,不可修改。
(2)数字端子B5 数字输出 1,默认功能为电机零速检测,当电机零速时为高态(+24V 输出),当电机运转时为低态(0V 输出)可修改。
欧陆590C中文简明操作手册

南安机电设备有限公司上海欧陆590系列直流驱动器简 明 操 作 手 册上海南安机电设备有限公司一、 简介:欧陆590P 系列直流驱动器系列的设置菜单共有以下几个部分: ◆诊断(DIAGNOSTICS):主要用于诊断专用监控点,允许用户检查外部接线和控制器接线。
还配备一些监控点,用于检测部分参数。
例如:A4(给定电压)。
◆设定参数(SETUP PARAMETERS):主要用于调整以适应控制器特定用途的参数。
例如:励磁参数的设定。
◆驱动器配置(CONFIGURE DRIVE):主要用于配置驱动器的部分参数。
例如:额定电压,额定电流等参数。
◆ 口令(PASSWORD):主要是为了保护设定参数和配置数据的安全。
◆报警状态(ALARM STATUS):主要是指示控制器和电动机配套机构中的故障状态。
报警信号由门电路组合后产生“控制器正常”逻辑变量。
如正常变量不正确,电枢电流变被禁止,而且主接触器变被去磁。
◆菜单(MENU):主要用于调整菜单结构,以便于简化操作菜单。
◆参数存储(PARAMETER SAVE):主要是为了保存设定和配置的参数。
从而使驱动器重新上电后依然能保持断电前的参数。
◆串行线路(SERIAL LINKS):该功能主要是用于串行通信时的参数设置。
◆ 系统(SYSTEM):主要用于重新组态590的输入输出参数。
例如A8(指向62,意义是速度设定值),也根据需要将其改为62(未滤波的速度反馈值)。
上海南安机电设备有限公司二、 配置(CONFIGURE DRIVE)590系统主要配置在CONFIGURE DRIVE的菜单中完成。
整个过程如下:上公司▼▼▼进入励磁方式选择CURRENT/VOLTAGE CONTROL [CURRENT(电流)、VOLTAGE (电压)]自整定通常是设为OFF ,校整▲和▼键设定反馈方式,Armature上电设有限公司★、设定CONFIGURE ENABLE 为DISABLE,驱动器会显示“CALIBRATING”。
欧陆590参数设定方法

590P的参数快速设置:通电后按M键直到出现DIAGNOSTS(诊断)后按向上的键,找到CONFIGURE DRIVE (配置调速器),按M键进入菜单,找到CONFIGURE ENABLE(组态有效),按M键进入菜单,将DISBALE(不允许)改成ENABLE(允许),此时面板灯闪烁,按E键退出;按向下的键,找到NOM MOTOR VOLTS(电枢电压),按M键进入菜单,输入额定电枢电压,按E键退出;按向下的键找到ARMA TURE CURRENT(电枢电流),按M键进入菜单,输入额定电枢电流,按E键退出;按向下的键找到FIELD CURRENT(励磁电流),按M键进入菜单,输入额定励磁电流,按E键退出;找到FLD.CTRL MODE(励磁控制方式),按M 键进入菜单,把VOLTAGE CONTROL(电压控制)改成CURRENT CONTROL(电流控制),按E键退出;按向下的键找到SPEED FBK SELECT(速度反馈选择),按M进入菜单,按向上或向下键选择ARM VOLTS(电枢电压反馈)、ANALOG TACH(测速反馈)或ENCODER (编码反馈),选择反馈方式是根据所选的配件板及实际电机使用的反馈方式,然后按E退出;按向上键找到CONFIGURE ENABLE(组态有效),按M键进入,把ENABLE(允许)改成DISABLE(不允许),此时面板不再闪烁。
按E一直退到底。
参数保存:按M键直到出现DIAGNOSTS(诊断)后,按向上的键找到PARAMETER SA VE,按M进入,然后按向上的键,参数自动保存。
按E键一直退到底。
*自动调节步骤(此过程一定不能少):手动去掉电机的励磁,为电机做一次自动调节,夹紧电机的轴,然后在CURRENT LOOP(电流环)中,找到AUTOTUNE菜单,将OFF改为ON,然后在10秒内启动调速器,调速器的RUN灯将闪烁,在这个过程中请不要给停止,完成自动调节后调速器会自动释放接触器线圈,然后保存参数。
欧陆590简易说明

DIGITAL DC DRIVE
DC 4Q 270A
M DC 4Q 270A
MENU LEVEL
按M键进入主菜单
M MENU LEVEL
DIAGNOSTICS(诊断)
按M键进入主菜单,在诊断位置
^ MENU LEVEL
CONFIGURE DRIVE
向上箭头,到装载驱动菜单
M CONFIGURE DRIVE
CONFIGUREEANBLE
按M和向上箭头,到允许装载驱动,在装载模式7只LED 闪亮。
按E
NOM MOTOR VOLTS
用上升下降箭头,输入额定电压
ARMATURE CURRENT
输入电枢电流
FIELD CURRENT
励磁电流
FLD CTRL MODE
转换电流电压模式
FLD VOLTS RATIO
电压模式下比率=(励磁电压/电源电压)*100%
MAIN CURR LIMIT
输入限止电流,通常为100%
AUTOTUNE
关闭,设置完成自动调谐
SPEED FBK SELECT
选择电压反馈/测速反馈/编码器反馈
ENCODER LINES
输入编码器每转脉冲
ENCODER RPM
输入最大速度,
ENCODER SIGN
改变编码器极性
SPD INT TIME
速度环增速
SPD PROP GAIN
速度环比例增速
装载设置从允许/禁止,驱动将显示分类菜单界面/参数
在菜单级/参数储存,按M和上下箭头保存设置。
欧陆590C说明书

直 流调 速 器操作手册目 录第一章 概述 1.1产品选型与安装尺寸第二章 调速器的功能介绍 2.1调速器的工作原理2.2 调速器的功能简介第三章 调速器的端子功能 3.1模拟端子3.2 数字端子3.3 其他端子及模拟数字端子技术规格 3.4 电源输入输出端子3.5 可选模块端子第四章 调速器操作说明 4.1键盘操作4.2 参数菜单4.3 面板指示灯与报警第五章 快速启动1.1 产品选型与安装尺寸590为可逆四象限调速系统,591为两象限不可逆调速系统。
电流从15-5000A.装置整体尺寸及安装尺寸,如下图和表:基本型号35A 10A 1型1型2型2型3型3型4型4型4型4型5型10A 10A 10A 10A 20A 30A 30A 30A30A40A40A70A 110A 150A 180A 270A 590(4Q)/591(2Q)3AC110-500V 最大325V 45-60Hz0-40℃380A 500A 725A 830A 960A 1000-5000A电枢电流电枢额定电压励磁电流励磁额定电压额定频率运行环境外形尺寸35A-70A 380A-830A900A-980A110A-150A180A-270A2.1 调速器的工作原理调速器工作原理主要由五部分组成一、控制操作输入部分。
包括模拟输入输出、数字输入输出、通讯口和速度反馈等。
模拟数字输入输出端子作为外部控制的基本控制端子,每个端子都有过载和过压保护,与主板控制部分在电位上是隔离的,具有良好的主板保护作用,通过基本控制端子的配置基本上可以适应大部的工业传动控制要求。
模拟端子以±10V电压为输入或输出量,-10V对应-100%输入或输出,+10V对应100%输入或输出,除A9外(-10V对应-200%,+10V对应200%)。
在模拟输入口用一电位器给定电压作为速度或电流给定输入来控制调速,使电机的速度电流得到控制。
模拟输出口作为速度、电流显示输出或作为内部的某一量值的显示输出。
欧陆590端子使用说明

欧陆590端子使用说明端子信息——电源板(1型、2型、4型、5型)请注意,在1型和2型设备上,L1、L2、L3、A,以及A-端子位于分离的端子板上。
而3型、4型和5型设备则采取母线连接的方法。
3型设备的端子名称从D1至D8,并在本表端子编号栏中显示在括号中。
端子名称及标号端子说明主电源端子L1 三相主电源输入,相位基准进线1主电源端子L2 三相主电源输入,相位基准进线2主电源端子L3 三相主电源输入,相位基准进线3110至220伏交流电源,频率为50/60Hz 5%,线线连接,基准接地(TN)以及非基准接地(IT)电枢连接正向A,调速器直流电源输出、基准电枢正极连接至直流调速器上。
电枢连接负向A- 调速器直流电源输出、基准电枢负极连接至直流调速器上。
最大电压取决于电源电压,比率为:Vout近似等于1.15V交流电源外部励磁电源FL1(D1) 外部单向交流进线1,输入至励磁电桥外部励磁电源FL1(D2) 外部单向交流进线2,输入至励磁电桥1型设备上无此功能所需交流输入电压,1.11 x标称直流输出假如标称直流输出电压超过了励磁电压至少10,,那么,励磁调节器将控制励磁电流。
例如, V交流 = 1.11 x V直流以及V直流 = 1.1 x VFIELD因此,V直流 = 1.22 x VFIELD外部交流电源必须安装有高速熔断器,从而保护励磁调节器。
对于具有10A励磁能力的控制器,应使用10A熔断器。
注意事项:在使用外部交流输入时,端子之间具有正确的相位关系非常重要。
必须从L1(红色)和L2(黄色)相位上直接获得电源,或者通过变压器间接获得电源。
L1必须连接到FL1上,同时,L2必须连接到FL2上。
电源等级为:最大为500V 交流线线频率为50-60Hz 励磁输出F- (D3) 电机励磁连接所使用的直流电源。
励磁输出F+(D4) 在这些端子上所使用的直流输出电压将取决于交流电源电压以及励磁控制模式。
欧陆直流调速器590+简明使用手册

欧陆传动系统有限公司590+系列直流数字式调速器产品手册HA466461U002,第一版与5.x版本软件兼容欧陆传动系统有限公司,2001年版权版权所有。
本文件的任何部分均不得存储在可恢复系统中,或者,未经欧陆传动系统有限公司的书面许可而以任何形式或以任何方式传输给任何非欧陆传动系统有限公司的雇员。
尽管已竭尽所能来确保本文件的精确性,但是,仍然有可能在不予通知的情况下对本文件进行修正或者补充,因此而产生的损坏,伤害及费用,欧陆传动系统有限公司将不予承担任何责任。
保修欧陆传动系统有限公司担保,按照欧陆传动系统有限公司IA058393C标准销售条款,自交货之日起12个月内,本产品在设计、材料与工艺方面无任何瑕疵。
欧陆传动系统有限公司保留在不予通知的情况下对本文件内容以及产品规格进行更改的权利。
维修CPU板注意事项:上电时同时按住“↑”“E”“prog”三键可进入CPU板额定电流修改功能。
3-10安装调速器电源接线连接(1型、2型、3型、4型与5型)警 告!电源端子承载着可能致命的电压。
在没有事先断开设备所有电源的情况下,禁止操作任何控制设备或者电机。
三相外部接触器(3、4)三相外部接触器应该连接在主交流电源接头上,并可为相关控制器提供适当的额定电源(交流1)。
接触器不会切换电流,并且主要用来断开电流并为电桥进行排序。
主接触器必须通过将线圈连接至端子3(进线)和4(中线)的方式,直接从控制器上获得电压。
由于另外串联接触器或者Array转换器将妨碍对控制器进行排序并造成不可靠性以及可能出现故障等问题,因此不允许使用。
在电源板上提供继电器跳线(CONN1),能够为端子3和端子4通电(辅助电源),或者使之无电压(对于用户自有接触器电源)。
请参阅第十三章:注意事项:如果三相接触器有一个涌入电流大于3A的线圈,则从属继电器必须用来驱动这个电流继电器线圈。
接触器与从属继电器(如果需要的话)的线圈电压必须与控制器附属供电电压相互兼容。
欧陆590P基本设置简洁方法

欧陆590P基本设置1、上电按2次M键屏幕显示DIAGNOSTICS(诊断),按一次上键↑屏幕显示CONFIGURE DRIVE(配置调速器),按一次M键屏幕显示CONFIGURE ENABLE(配置使能),按一次M键屏幕显示DISABLE(无效),按一次上键↑屏幕显示ENABLED(使能),按一次E键屏幕显示CONFIGURE ENABLE(配置使能),按一次下键↓屏幕显示NOM MOTOR VOLTS(电机电枢电压:440V),按一次M键通过用上键↑和下键↓设置电机电枢电压(XXX V)。
2、按一次E键屏幕显示NOM MOTOR VOLTS(电机电枢电压),按一次下键↓屏幕显示ARMATURE CURRENT(电枢电流180A),按一次M键通过用上键↑和下键↓设置电枢电流(XXX A)。
3、按一次E键屏幕显示ARMATURE CURRENT(电枢电流),按一次下键↓屏幕显示FIELD CURRENT(励磁电流7.5A),按一次M键通过用上键↑和下键↓设置电机励磁电流(XXX.X A)。
4、按一次E键屏幕显示FIELD CURRENT(励磁电流),按一次下键↓屏幕显示FLD.CTRL MODE(励磁控制方式),按一次M键屏幕显示VOLTHGE CONTROL(电压控制方式),按一次下键↓屏幕显示CURRENT CONTROL(励磁控制方式)。
5、按一次E键屏幕显示FLD CTRL MODE,按一次下键↓屏幕显示FLDVOLTS RATIO(励磁电压百分比45%),按一次M键通过用上键↑和下键↓将90%改为45% 。
6、按一次E键屏幕显示FLD VOLTS RATIO,按3次下键↓屏幕显示SPEEDFBK SELECT,按一次M键按一次下键↓改为ARM VOLTS FBK按E 键,按8次上键↑屏幕显示CONFIGURE ENABLE(配置使能),电按一次M键屏幕显示ENABLE(使能),按一次下键↓屏幕显示DISABLED(无效)。
欧陆590系列操作手册

调速器概述如何工作用简单术语讲,调速器就是使用控制环(一个内部的电流环和一个外部的速度环)来控制直流电机。
这些控制环在应用框图里可以看到。
框图显示了调速器所有的软件接口关系。
使用操作平台,你能选择调速器所使用的控制环中的两者之一;▲电流环▲速度环(默认)控制控制线路完全和动力线路隔离(SELV)输出控制●三相全控晶闸管桥●微处理器实现相控扩展的触发范围●可以使用45到65HZ的频率输入作为50或60HZ的电源供应控制功能●全数字式●先进的PI调节,具有完全匹配的电流环,以达到最佳动态运行性能●电流环具有自整定功能●可调速的PI,具有积分分离功能速度控制●采用电枢电压反馈,具有IR补偿●采用编码器反馈,或模拟测速发电机速度范围●用测速发电机反馈,标准为100:1稳态精度●有数字设定值的编码器反馈(串行线路或P3)为0.01%●模拟测速器反馈为0.1%●电压反馈为2%●使用QUADRALOCMKⅡ5720数字控制器可达到绝对精确(误差为0.0%)注意:长期模拟精度,要受测速发电机温度稳定性的影响。
调整软件里的所有调整可在操作平台或是通过串行口来改变,操作平台除了诊断方便外,还提供参数和菜单的监控和标准。
的百分比。
电流控制模式中,“设定值”参数被用来设定一个绝对的电机励磁输出电流,被表示为校准过的励磁电流的百分比(如果已经校准过的话)。
内部/外部电源(40-800A)注:15-35A产品仅使用内部电机励磁电源,1200-2700A产品仅使用一个外部电机励磁电源。
关于下面的端子/电源板的信息资料可参考第十一章:“技术规范”中电源板类型,和端子信息(电源板)资料。
内部电机励磁用的较多,不过,也有提供连接外部电机励磁电源的产品(或者是励磁电压比输入电压更大且因此不可到达的地方、或者是电机励磁因为方便是单独被切换的地方。
)3相电源110V~690VAC3相50/60HZ来自L1和L2的外部电源3相高速熔断器外部高速熔断器若用外部的AC输入时,在端子上有一个正确的相序是很重要的。
欧陆590直流调速器调试步骤

欧陆590直流调速器调试步骤目录型号说明 (2)操作面板的使用 (3)接线 (4)1、主回路接线 (4)2、控制端子接线 (5)3、查看控制端子配置 (7)默认控制端子基本接线 (8)必要的修改参数 (10)浏览内部设置 (11)系统菜单目录 (13)通电运行 (15)中英文对照报警说明 (16)附录参数表 (24)一、型号说明二、操作面板的使用。
面板示意图三、接线1、主回路接线(1)L、N(辅助电流输入。
作为控制器控制电源输入)端子接AC220V 为控制电路供电。
(2)L1、L2、L3(三相主电源输入)接AC380V为主电路供电。
(3)A+、A-(电枢输出,A+正极,A-负极)接电枢端口。
(4)F+、F- (励磁输出。
F-为负,F+为正。
)接励磁端口。
上述端子一般分布图2、控制端子接线。
(1)、模拟端子A1 零伏电位,与 B1、C1 同电位,与地线隔离。
A2 模拟输入 1。
默认功能为速度输入,可修改。
A3 模拟输入 2。
默认功能为辅助速度或电流输入,在默认功能下,由 C8 来切换其输入功能。
C8 低态时为速度输入量,C8 高态时为电流量(电流控制方式),不可修改。
A4 模拟输入 3。
默认功能为斜坡速度输入,可修改。
A5 模拟输入 4。
默认功能为辅助(负)电流箝位,默认功能下由 C6 确定其是否使用。
C6 为低态时不使用此功能,C6 为高态时使用其功能来对负电流进行箝位。
可修改。
A6 模拟输入 5。
默认功能为主电流箝位或辅助(正)电流箝位,默认功能下由 C6 切换其输入功能,C6 为低态时为主电流箝位,同时作用于正负电流的箝位,可修改。
A7 模拟输出 1。
默认功能为速度反馈输出,可修改。
A8 模拟输出 2。
默认功能为速度给定输出,可修改。
A9 模拟输出 3。
默认功能为电流反馈输出,不可修改。
(2)数字端子B5 数字输出 1,默认功能为电机零速检测,当电机零速时为高态(+24V 输出),当电机运转时为低态(0V 输出)可修改。
欧陆590直流调速器调试步骤(资料).doc

欧陆590直流调速器调试步骤(资料).doc【最新整理,下载后即可编辑】欧陆590直流调速器调试步骤目录型号说明.2操作面板的使用.3接线.41、主回路接线42、掌控端子接线53、查看掌控端子配置7默认掌控端子基本接线.8必需的修改参数10浏览内部设置11系统菜单目录13通电运行15中英文对比报警说明16附录参数表24一、型号说明【最新整理,下载后即可编辑】二、操作面板的使用。
【最新整理,下载后即可编辑】面板示意图三、接线1、主回路接线【最新整理,下载后即可编辑】(1)L、N(辅佑襄助电流输入。
作为掌控器掌控电源输入)端子接AC220V为掌控电路供电。
(2)L1、L2、L3(三相主电源输入)接AC380V为主电路供电。
(3)A+、A(电枢输出,A+正极,A负极)接电枢端口。
(4)F+、F(励磁输出。
F为负,F+为正。
)接励磁端口。
上述端子一般分布图2、掌控端子接线。
(1)、模拟端子A1零伏电位,与B1、C1同电位,与地线隔离。
A2模拟输入1.默认功能为速度输入,可修改。
【最新整理,下载后即可编辑】A3模拟输入 2.默认功能为辅佑襄助速度或电流输入,在默认功能下,由C8来切换其输入功能。
C8低态时为速度输入量,C8高态时为电流量(电流掌控方式),不可修改。
A4模拟输入 3.默认功能为斜坡速度输入,可修改。
A5模拟输入 4.默认功能为辅佑襄助(负)电流箝位,默认功能下由C6确定其是否使用。
C6为低态时不使用此功能,C6为高态时使用其功能来对负电流进行箝位。
可修改。
A6模拟输入5.默认功能为主电流箝位或辅佑襄助(正)电流箝位,默认功能下由C6切换其输入功能,C6为低态时为主电流箝位,同时作用于正负电流的箝位,可修改。
A7模拟输出1.默认功能为速度反馈输出,可修改。
A8模拟输出2.默认功能为速度给定输出,可修改。
A9模拟输出 3.默认功能为电流反馈输出,不可修改。
(2)数字端子B5数字输出1,默认功能为电机零速检测,当电机零速时为高态(+24V输出),当电机运转时为低态(0V输出)可修改。
SSD 欧陆 直流调速器DC590 操作手册

SSD 欧陆直流调速器DC590 操作手册简介:590+全数字式直流控制器产品,在保留原590C卓越性能的基础上,进行了以下改进:■新增本地控制功能,即可通过操作面板6901实现马达的启/停、速度控制;■新增Devicenet、Canopen、Lonworks总线通讯功能;■与欧陆变频器690+具有相同的外形、统一的编程/参数设置方式和通讯方式;■电枢电压、电枢电流、磁场电流完全由软件设定,不再使用校验板;■内置风扇噪音更低。
产品用途:适用于控制永磁或并励直流电机的速度和力矩。
规格型号:590+系列产品简介:非再生回馈,带隔离的控制电路板,可作为用户设备的控制主机,绝对线性化的控制使512C系列适用于小功率单传动或多传动的应用,单相供电,。
■力矩或速度控制■完全隔离的控制电路板■多点速度和电流给定■极度线性控制回路产品用途:适用于控制永磁或并励直流电机的速度和力矩。
规格型号:110-460V单相供电型号额定功率输出120V Supply230V Supply460V SupplyCunent AField VDC512C/040/0000.20.31.14100/200 512C/080/0000.30.72.28512C/160/0000.752.24.516 512C/320/0001.53.7932其它说明:技术规格:电源110V-480VAC±10%,单相供电,50-60Hz±5%辅助电源110V-120V,220V-240V±10%或380V-415V±10%可选模拟输入4个,速度给定/辅助给定/力矩或电流限制(+10V/测速电机反馈(最大350VDC)模拟输出4个,速度/斜坡给定/综合给定(+10V)/电枢电流(+5VDC)数字输入2个,启动运行(+10至24VDC)/堵转超弛控制(+10V)数字输出2个,运行状态检测/零速(24V 50mA)参考电压2个,-10VDC/+10VDC LED自诊断显示电源,堵转,过流保护电动电位器调整最大速度/最小速度/电流限制/加速斜坡(0-40秒)/减速斜坡(0-40秒)/IR补偿/速度稳定性/零速偏移补偿开关调整电枢电流校准/电枢电压校准/测速电机反馈/零速状态/给定/电流表输出/供电电压选择(跳线)磁场供电0.9X供电电压,最大为3A环境温度0-45℃,1000米以下无需降容使用过载能力150%过载,可持续最长时间为60秒产品简介:四象限,单相供电,带逆变回馈功能的514C可以提供完全的四象限直流电机控制。
欧陆 590P系列直流 调速器 使用说明书

590P2/35-4操作站菜单系统菜单系统为“树形”结构,共分为9个“菜单层级”主菜单。
将这些主菜单视为1级主菜单,敬请参阅下一页中的“菜单系统图”)。
1级菜单中所包括的参数为使用最频繁的参数,当菜单层级降低时,里面包含的参数是较少使用的参数。
操作站具有可选择的“浏览层级”,能够限制对远程菜单系统的浏览,详情敬请参阅第5-10页的“选择菜单浏览层级”。
下面是对主菜单的简单说明:•诊断(DIAGNOSTICS ): 查看包括在“功能块”菜单中的重要诊断性参数。
•设置参数(SETUP PARAMETER ):包含所有用于应用程序编程的功能块参数,包括用于调整调速器的参数在内。
•密码(PASSWORD ): 包括所有出于安全考虑所需的密码参数。
•报警状态(ALARM STATUS ):查看包含在“功能块”菜单中的报警诊断性参数。
•菜单(MENUS ):允许在操作站上显示全部或者简化菜单。
•参数的保存(PARAMETER SAVE ): 保存应用程序/参数。
•串行连接(SERIAL LINKS ):包含用于外部通讯设置与运行的所有参数。
•系统(SYSTEM ):包括所有输入与输出配置参数。
•配置调速器(CONFIGURE DRIVE ): 查看设置调速器时所需的所有重要参数。
图5-2:显示主菜单与按键的菜单系统菜单系统直流数字式调速器 直流 4Q(四象限) 15A 直流 4Q(四象限) 15A菜单级 菜单级诊断 菜单级设置参数菜单级密码菜单级报警状态 菜单级菜单 菜单级设置参数的保存菜单级设置串行连接 菜单级系统 菜单级配置调速器操作站5-5本地菜单有一个单独的本地菜单用于提供本地设定值信息。
通过按下L/R 键,可以在菜单系统中的任何位置进入到这一菜单。
按下本地菜单中的M 键不放,将显示出补充的反馈信息。
切换到本地菜单可以显示先前通过“正向/逆向”(FWD/REV )键所选择的正向或者逆向中有效的一个。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
欧陆SSD DRIVES590+系列直流调速器操作手册目录调速器概述如何运作 (1)控制特点 (2)产品代码的含义……………………………………………… ..3-4电机励磁连接……………………………………………………4-7操作面板连接操作面板 (8)控制操作面板 (8)控制键定义 (9)指示灯 (10)菜单系统 (11)本地系统 (12)浏览菜单系统 (13)改变一个参数的值 (13)菜单系统图 (14)特殊菜单特点 (15)口令保护...............................................................15-16 怎样存储、恢复和复制你的设置. (17)控制环工作原理..................................................18-22 基本接线. (23)590+系列框图 (24)产品尺寸………………………………………………...……….25-26调速器概述如何工作用简单术语讲,调速器就是使用控制环(一个内部的电流环和一个外部的速度环)来控制直流电机。
这些控制环在应用框图里可以看到。
框图显示了调速器所有的软件接口关系。
使用操作平台,你能选择调速器所使用的控制环中的两者之一;▲电流环▲速度环(默认)为了调速器更有效的控制,通常提出一个电流和速度反馈信号给一个相应的环。
电流反馈传感器是内置式的,然而速度反馈直接是电枢感应电路提供(默认),或有模拟测速发电机、编码器提供,或将微测速器连接到相关的任选面板来进行。
插上一个COMMS任选技术盒,调速器可以链接一个网络,并被PLC/SCADA 或其它智能设备所控制。
控制特点控制控制线路完全和动力线路隔离(SELV)输出控制●三相全控晶闸管桥●微处理器实现相控扩展的触发范围● 可以使用45到65HZ的频率输入作为50或60HZ的电源供应控制功能●全数字式●先进的PI调节,具有完全匹配的电流环,以达到最佳动态运行性能●电流环具有自整定功能● 可调速的PI,具有积分分离功能速度控制●采用电枢电压反馈,具有IR补偿● 采用编码器反馈,或模拟测速发电机速度范围●用测速发电机反馈,标准为100:1稳态精度●有数字设定值的编码器反馈(串行线路或P3)为0.01%● 模拟测速器反馈为0.1%● 电压反馈为2%● 使用QUADRALOCMKⅡ5720数字控制器可达到绝对精确(误差为0.0%)注意:长期模拟精度,要受测速发电机温度稳定性的影响。
调整软件里的所有调整可在操作平台或是通过串行口来改变,操作平台除了诊断方便外,还提供参数和菜单的监控和标准。
保护●高性能MOVS ●过电流(瞬态)●过电流(与时间成反比)●励磁故障●速度反馈故障●电动机过热●晶闸管组过热●静止逻辑●晶闸管触发电路故障●堵转保护●晶闸管缓冲器网络零速检测诊断●完全计算机化,锁存第一故障,自动显示●数字液晶显示器控制(LCD)●全部诊断信息可通过RS422/485得到●发光二极管(LED)电路状态显示产品代码的含义这个产品完全用文字和数字的代码定义,代表了调速器怎样校准,以及出厂时的各种设置。
产品代码以“Model No”(型号)形式出现,产品代码的每一组如下所定义:组号变量描述普通产品1 ****590P:590+4Q DC Drive591P:590+2Q DC Drive四位数确定DC额定输出电流-最大值2 ****这个值可作为每一型号产品校准值0015=15A, 0035=35A0040=40A, 0070=70A0110=110A,0165=165A0180=180A,0270=270A0380=380A,0500=500A0725=725A,0830=830A0800=800A,1580=1580A1200=1200A,1700=1700A2200=2200A,2700=2700A3 *** 三位数表示额定三相交流电电源电压220 0to220V(±10%)50/60Hz500 0to500V(±10%)50/60Hz600 0to600V(±10%)50/60Hz(仅结构4&5)690 500to690V(±10%)50/60Hz(仅H类型)4 *** 四位数描述的机械件包括装备以及机械件型号起始两位(左面)装备00 标准欧陆装备05 配电器装备01-04和06-99 用户指定的TBA(真方位测定仪)装备第三位机械件型号1 标准(IP20)的保护面板装置第四位操作平台0 无操作平台1 内置6051操作平台5 ** 两位字符确定用户的界面语言UK=英语FR=法语GR=德语(参见用户服务手册)SP=西班牙语(参考用户服务手册)IT=意大利语(参考用户服务手册)6 *** 三位字符是任选的反馈类型的规定(其中必须有一个符合)RAM=电枢电压AN=模拟测试ENW=编码器(导线终端)ENP=编码器(塑料光导纤维—任选)ENG=编码器(玻璃光导纤维—任选)7 **** 四位字符规定了6055通讯技术盒的选项0=没有通讯选项E100=EIASC11/Bisync用硬件实现(RS485/422)PROF=profibus协议LINK=LINK(链路)协议8 *** 三位个字符规定了辅助电源0=不同辅助电源115到230V(正负10%)50/60HZ(只有大于165A的驱动器才可以)115=110V到220V(正负10%)50/60HZ220=220V到240V(正负10%)50/60HZ9 *** 三位个字符规定了特殊工程选项000=没有特殊选项电机励磁连接“励磁控制”功能块控制电机励磁。
“励磁控制模块”参数允许你选择电压或者电流控制模式。
• 电压控制模式,“比例输出/输入”参数被用来换算电机励磁输出电压作为一个输入供应电源电压的百分比。
• 电流控制模式中,“设定值”参数被用来设定一个绝对的电机励磁输出电流,被表示为校准过的励磁电流的百分比(如果已经校准过的话)。
内部/外部电源(40-800A)注:15-35A产品仅使用内部电机励磁电源,1200-2700A产品仅使用一个外部电机励磁电源。
关于下面的端子/电源板的信息资料可参考第十一章:“技术规范”中电源板类型,和端子信息(电源板)资料。
内部电机励磁用的较多,不过,也有提供连接外部电机励磁电源的产品(或者是励磁电压比输入电压更大且因此不可到达的地方、或者是电机励磁因为方便是单独被切换的地方。
)3相电源110V~690V AC 3相 50/60HZ 来自L1和L2的外部电源3相高速熔断器外部接触器启动接触器AC线路D1/FL1 D2/FL2 D3/F+D4F- D5/L D6/N L1 L2 L3典型连接图端子电路板——PCB基准470330(40—165A)跳线的位置选择决定了电路板使用外部或内部的电机励磁励磁桥励磁桥FI1 FI2 L1 L2 FI1 FI2 L1 L2有配装针插头无配装针插头内部电机励磁(此板的“默认”配置)当三相电源连接到L1/L2/L3时,电机励磁输出端子F+和F-被激发。
端子FL1和FL2不要求。
内部电机励磁电源装有10A的熔断器,FS1&FS2。
外部电机励磁端子FL1和FL2用作电机励磁电源的外部ac电源连接。
你应提供相应、额定、外部、快速反应的半导体熔断器,最大值10A。
注意若用外部的AC输入时,在端子上有一个正确的相序是很重要的。
电源必须来自L1(红色)和L2(黄色)相,这两相直接或者间接的通过一个单相变压器来进行。
L1必须接到FL1,L2必须接到FL。
外部励磁电源现在可以连接,电源回复到驱动器。
电源板—PCB基准385851(180A&270A)这块电源板(印有上面的号码)能被改变作为内部电机励磁电源或外部的电机励磁应电源。
内部的电机励磁(此板的默认值)当三相电源连接到L1/L2/L3时,电机励磁输出端子D3和D4被激发。
内部电机励磁被使用。
端子D1和D2没有被激发。
内部电机励磁电源装有10A熔断器,FS2&FS3。
外部电机励磁连接在电源板上端子D1和D2用黄色电源板AH385851123外部励磁电源现在可以连接,电源回复到驱动器。
电源板-PCB基准385621(360-800A)这块电源板(印有上面的号码)能被改变作为内部电机励磁电源或外部的电机励磁应电源。
内部的电机励磁(此板的默认值)当三相电源连接到L1/L2/L3时,电机励磁输出端子D3和D4被激发。
内部电机励磁 被使用。
端子D1和D2也被激发,但是没有被使用。
内部电机励磁电源装有20A 熔断器,FS2&FS3。
外部电机励磁连接在电源板上端子D1和D2用作电机励磁电源的一个外部 AC 电源连接。
一个简单的重新布线程序断 开内部电机励磁电源,为外部 ac 电源连接预备端子D1和 D2。
你应该提供相应的、的外部的、 快速反应的半导体熔断器, 最大值20A 。
重 新 布 线 程 序1、松开控制板固定螺钉,控制板定位以便使用电源板;2、从Faston 连接器到端子D1的左手面移去黄色的接线,把它连接到位于电源板的左边,补给站“F8”;3、在端子D1和D2之间的中间点上从Faston 连接器移去红色接线,把它连接到位于电源板的左边,补给站“F16”。
注 意若用外部的AC 输入时,在端子上有一个正确的相序关系是很重要的。
供给电源必须来自L1(红色)和L2(黄色)相,这两相直接或者间接的通过一个单相变压器来进行。
L1必须接到D1,L2必须接到D2。
外部励磁电源现在可以连接,电源回复到驱动器。
操作面板连接操作面板操作面板是一个插入式MMI(人机接口)可选件,可以对调速器特性的全部的使用进行操作。
它提供了对调速器的现场监控和应用程序的完全访问。
插入操作面板到调速器的前面(取代空白盖子,插到RS232编程端口);或者使用连接导线用可选面板安装工具箱把它安装到3米远的地方。
参考第三章:“安装驱动器”一安装远程6501操作面板“。
现场控制键控制操作面板电源打开时,标准信息就显示在上面。
很快被默认显的示产品描述和产品代码—(如上图所示)的“欢迎屏幕所取代。
这一屏幕在菜单系统的上部。
调速器可以用下面操作模式:远程控制模式:允许对应用程序的进行完全访问;现场操作模式:提供驱动器的本地控制和监控。
当远程操作模式被选择时本地操作模式是无效的,反之亦然。
也有例外情况,就是,L/R键触发现场或者远程控制模式时,由此就能操作。
调速器总是在远程模式下初始化,在现场控制键无效的情况下,不太可能使电机偶然气动。
控制键定义编程调速器的用键现场操作调速器的用键指示灯操作面板指示灯有七个指示灯表明调速器的状态。
