泵用直流发电机机壳加工工艺及夹具毕业设计
泵体零件的加工工艺及专用夹具的设计
夹具的夹紧机构
夹紧机构的作用:保证工件在加工过程中的稳定性和定位精度 夹紧机构的类型:手动夹紧、气动夹紧、液压夹紧等 夹紧机构的设计原则:安全、可靠、高效、经济 夹紧机构的设计步骤:确定夹紧力、选择夹紧机构、设计夹紧机构、验证夹紧效果
夹具的动力系统
动力源:电动机、气动或液压 传动方式:齿轮传动、链条传动、皮带传动等 控制系统:手动、半自动或全自动 安全保护:过载保护、限位保护等
等性能
专用夹具的设计
夹具设计的基本要求
夹具应满足加工精度要求,保证零 件的加工质量
夹具应便于操作和维护,提高生产 效率
添加标题
添加标题
添加标题
添加标题
夹具应具有良好的稳定性和可靠性, 保证加工过程的顺利进行
夹具应考虑环保和节能因素,降低 生产成本和污染
夹具的定位原理
定位原理:通过固定工件的位置和方向,使工件在加工过程中保持稳定 定位方式:包括六点定位、五点定位、四点定位等 定位精度:影响加工精度和效率 定位元件:包括定位块、定位销、定位孔等 定位误差:包括定位误差、重复定位误差等 定位稳定性:影响加工过程中的稳定性和可靠性
专用夹具:用于固定和定位工件,保证加工精度和效率
协同关系:加工工艺和专用夹具相互配合,共同完成零件的加工 设计原则:根据加工工艺和专用夹具的特点,进行合理的设计和优化, 提高加工效率和精度
实例分析
加工工艺:车削、铣削、磨削等 专用夹具:设计原则、结构特点、使用注意事项等 实例:某泵体零件的加工工艺及专用夹具设计 分析:加工工艺与专用夹具的关系,如何提高加工效率和质量
夹具使用过程中的维护与保养
定期检查:检查夹具的紧固件、润滑油、磨损情况等 及时润滑:定期添加润滑油,保持夹具的润滑状态 清洁保养:定期清理夹具上的灰尘、油污等,保持清洁 更换磨损件:及时更换磨损严重的零件,保证夹具的正常使用
机械设计制造本科毕业论文
题目泵用直流发电机机壳加工工艺及夹具设计学校名称:中央广播电视大学指导教师:学生XX:王锋学号:69专业:机械制造及其自动化本科入学时间:2012年秋季摘要本文通过对某型号泵用直流发电机机壳的图纸和要求进行了分析,拟定出该零件合理的机械加工工艺路线,编制出工艺规程,对机床设备的选择也作出了相应的分析,并且根据实际情况设计合适的夹具以满足生产要求,从而达到高效率,高要求的生产目的。
零件加工工艺方面:确定毛坯的制造形式;总结出设计工艺规程的原则,工艺过程中的基本要求以及设计过程中的原则和方法,并对设计工艺过程中的主要依据作出了一定的分析:重点是对基面的选择及加工方法的确定进行了探讨,继而确定出零件的加工工艺规程,在具体的生产条件,把较为合理的工艺过程和操作方法,按规定的形式书写成工艺文件,经审批后用来指导生产的。
工艺规程一般包括零件加工的工艺路线、各工序的具体加工内容、切削用量、时间定额以及所采用的设备和工艺装备等。
夹具设计方面:以能一次装夹同时加工机壳上表面孔和侧面窗口孔位目的,根据对夹具方案,定位元件,加紧机构的确定设计出方便、可靠、易行的夹具。
并对误差以及装备误差进行了相对具体的分析,并且阐述了夹具的使用方法。
关键词:机壳加工工艺夹具设计目录引言 (1)第一章生产过程和工艺过程组成 (2)1.l 生产过程和生产系统组成 (2)1.2 设计工艺过程的基本要求 (2)1.3 设计工艺过程的原则和方法 (2)1.4 设计工艺过程的主要依据 (3)1.5 基准与定位 (4)1.6 工序的集中与分散 (4)1.7 机床和工艺设备的选择 (5)第二章零件分析及工艺规程设计 (7)2.1 产品零件的功用 (7)2.2 机床零件图纸分析 (7)2.3 确定毛坯 (8)2.4 定位基准的选择 (8)2.5 尺寸链及计算 (9)2.6 加工余量的确定 (9)2.7 切削用量的确定 (10)2.8 工艺路线的制定 (11)2.9 具体工序加工方式的确定 (13)第三章机床夹具的设计 (16)3.1 夹具设计的目的和意义 (16)3.2 钻孔工序夹具的设计 (17)3.2.1 夹具方案的确定 (17)3.2.2 定位元件的确定 (18)3.2.3 夹紧机构的确定 (19)3.2.4 误差分析 (20)3.2.5 装备误差分析 (20)3.3 夹具的使用 (22)结论 (23)致谢 (24)参考文献 (25)引言此次设计内容主要包括:工艺路线的确定,各种图纸的绘制,夹具方案的确定及制作等。
泵体零件的加工工艺及专用夹具的设计
泵体零件的加工工艺及专用夹具的设计引言泵是一种广泛应用于工业生产和民生领域的机械设备,其起到抽水、输送液体的作用。
泵的加工工艺对于保证泵的质量和性能具有重要作用。
本文将介绍泵体零件的加工工艺,并设计出相应的专用夹具,以提高加工效率和质量。
泵体零件的加工工艺1. 材料选择泵体零件通常使用铸铁、不锈钢等金属材料,选取合适的材料可以保证泵体的强度和耐腐蚀能力。
在进行材料选择时,需要考虑工作环境、介质性质和预期使用寿命等因素。
2. 零件加工步骤泵体零件的加工一般包括下列步骤:• 2.1 机械加工:通过车床、铣床、钻床等机械设备进行粗加工和精加工。
根据零件的具体要求,选择合适的切削刀具和切削参数。
• 2.2 热处理:在零件加工过程中,热处理有助于提高材料的硬度和强度,以及消除内部应力。
常见的热处理方法包括淬火、回火等。
• 2.3 装配:将加工好的泵体零件进行组装,包括连接、焊接和螺纹加工等步骤。
在装配过程中,需要严格控制工艺和尺寸,确保零件的配合间隙和连接紧密度。
3. 加工工艺优化针对泵体零件的加工工艺,可以采取以下优化措施,以提高加工效率和降低成本:• 3.1 加工工序合理化:通过对加工工序进行重新规划,减少不必要的加工步骤和工艺。
合理的加工工序可以缩短加工周期,提高生产效率。
• 3.2 自动化加工设备应用:引进自动化设备,如数控机床、自动铣床等,提高加工精度和稳定性。
自动化设备具有高效率、高精度和可重复性的优点。
• 3.3 刀具选择和切削参数优化:选择适当的刀具种类和规格,以及合理的切削速度、进给速度和切削深度。
通过优化刀具和切削参数,可以提高加工质量,减少废品率。
专用夹具的设计专用夹具在泵体零件的加工过程中起到固定和定位的作用,保证零件在加工过程中的精度和稳定性。
以下是专用夹具的设计原则:1. 夹具结构设计• 1.1 夹具的结构设计应符合零件的加工要求,且易于操作和调整。
夹具应具备良好的稳定性和刚性,以保证零件的加工精度。
泵体加工工艺及夹具设计
摘 要在生产过程中,使生产对象(原材料,毛坯,零件或总成等)的质和量的状态发生直接变化的过程叫工艺过程,如毛坯制造,机械加工,热处理,装配等都称之为工艺过程。
在制定工艺过程中,要确定各工序的安装工位和该工序需要的工步,加工该工序的机车及机床的进给量,切削深度,主轴转速和切削速度,该工序的夹具,刀具及量具,还有走刀次数和走刀长度,最后计算该工序的基本时间,辅助时间和工作地服务时间。
本次设计的主要内容是泵体加工工艺规程及48025.00Φ+孔镗孔夹具和12φ孔的钻孔夹具的设计。
首先对泵体的零件进行分析,通过对泵体进行的研究和分析,描述了泵体零件的加工工艺的制定,各工序的加工工艺的分析以及切削用量和工时的计算等相关内容。
为了提高劳动生产率,降低劳动强度,保证加工质量,与指导老协商后,觉得用夹具比较合适。
在这次毕业设计中,根据课题所给的零件图、技术要求,通过查阅相关资料和书籍,了解和掌握了的机械加工工艺和编程的一般方法和步骤,并运用这些方法和步骤进行了泵体的机械加工工艺及夹具设计。
整个设计的指导思想“简便、高效、经济”。
力求生产处符合要求的产品。
泵体零件是铸造而成的,其主要加工表面及控制位置为48025.00Φ+和12φ内孔。
由零件要求分析可知,保证48025.00Φ+和12φ内孔尺寸的同时应该尽量保证其与其他部位的同轴度,这对于后工序装配和总成使用上来说都有重要影响。
所以,工序安排时,采取以经过铣削加工的大底面粗定位夹紧加工后,对48025.00Φ+孔进行镗削加工同时成型。
因其粗糙度为Ra3.2,可通过粗镗、精镗满足。
对于钻12φ孔时,主要以泵体的大底面和外圆面定位,控制其自由度,以达到加工出来的产品满足要求并且一致性好的目的。
本文的研究重点在于通过对泵体的工艺性和力学性能分析,对加工工艺进行合理分析,选择确定合理的毛坯、加工方式、设计高效、省力的夹具,通过实践验证,最终加工出合格的泵体零件。
关键词 工序,工艺,工步,加工余量,定位方案,夹紧力ABSTRACTEnable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc. and call it the craft course. In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cutter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally.This article is mainly of the pneumatic manipulator the overall design, and pneumatic design. This mechanism of manipulator includes cylinders and claws and connectors parts, it can move according to the due track on the movement of grabbing, carrying and unloading. The pneumatic part of the design is primarily to choose the right valves and design a reasonable pneumatic control loop, by controlling and regulating pressure, flow and direction of the compressed air to make it get the necessary strength, speed and changed the direction of movement in the prescribed procedure work.Small twisted paper broken machine for ordinary home, not only can be used for minced meat, can also be used with crushed peanuts, crushed ice, spices and other food, small power requirements, powered by the motor drive, reasonable structure design, can meet the family kitchen generally meat food consisting mainly of minced required.aslo can according to a fixed procedure to moving objects or control tools. It can replace the heavy labor in order to achieve the production mechanization and automation, and can work in dangerous working environments to protect the personal safety, Therefore widely used in machine building, metallurgy, electronics, light industry and atomic energy sectors.of the direction, and only one direction 48 hole feed.This paper introduces the basic principle and the classification of interpolation, principle of point by point comparison method, the visual of development environment and drawing function introduction. Using the top framework of visual in of, based on the 12 hole developed a parabolic interpolation of point by point comparison method, which can further the understanding to the characteristics of point by point comparison method and the further understanding of the development tools, for the further numerical fields.Under the global economic development environment,China's various industries in other countries by the advanced technology of impact at the same time.More and more enterprises with foreign brand communication opportunities will become Cone crusher industry through a variety of ways industry exhibition, scientific research cooperationKeywords:The process, worker one, worker, the surplus of processing, orient;目录摘要 (3)Abstract (4)1、绪论 ................................................................................................................. 错误!未定义书签。
输油泵壳体铣平面工艺分析及夹具设计
内容摘要:发动机外壳作为发动机的关键关键部位,在发动机的工作中起着非常重要的作用,但结构形状复杂,有若干精度要求较高的平面和孔系。
这里主要分析和设计的是发动机壳体零件专用夹具。
通过查阅各种相关书籍,分析壳体的结构及其功能,编写了壳体零件的加工工艺;经过计算选择其切削用量、选择机床和工艺设备,设计出了专用夹具。
夹具的出现可靠地保证加工精度,提高整体工作效率,减轻劳动强度,充分发挥和扩大机床的工艺性能。
夹具是机械加工不可缺少的部件,在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下,夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展。
夹具系统的设计占了很重的比例,夹具能否快速有效的装夹工件直接关系到铣床在铣汽缸盖端面时的加工效率和加工质量。
在选择定位方案的时候,关键从定位精度和效率考虑,再综合整体布局合理性方面,采用了“一面两孔”的定位方案。
关键词:加工工艺缸盖专用夹具一面两孔Abstract:Engine Cylinder Head is one of several key parts of smaller sizes, but the structure of complex shape, there are a number of high precision and holes in the plane. Here the main analysis and design of the cylinder parts to build a dedicated fixture. Through access to all relevant books, analysis of the structure and function of cylinder head, cylinder head parts prepared processing; calculated to choose their cutting, machine tools and process equipment selection, design a special fixture. The emergence of a reliable fixture to ensure accuracy, improve the overall efficiency, reduce labor intensity and give full play to the technology and the expansion of machine tool performance.Machining fixture is an indispensable component in the machine tool technology to high-speed, high efficiency, precision, complex, intelligent, environmentally-friendly direction, driven by technology is moving fixture high-precision, high-performance, modular, mix, general economic direction.Fixture design accounting for the proportion of heavy, fixtures can quickly and effectively clamping the workpiece is directly related to the milling machine milling cylinder heads in the face at the time of processing efficiency and processing quality. In the choice of location when the program, the key from the positioning accuracy and efficiency considerations, then the overall layout of the integrated aspects of rationality and adopted the "sell side of the two" orientation program.Key words:Processing technology cylinder head special fixtures while the two sales.1.绪论1.1.本题目的意义本课题来自于实践,夹具在机械加工中具有重要的作用,它能保证加工精度,提高产品质量,减轻工人的劳动强度,保证安全,提高劳动生产率,能以优质、高效、低耗的工艺去完成零件的加工和产品的装配。

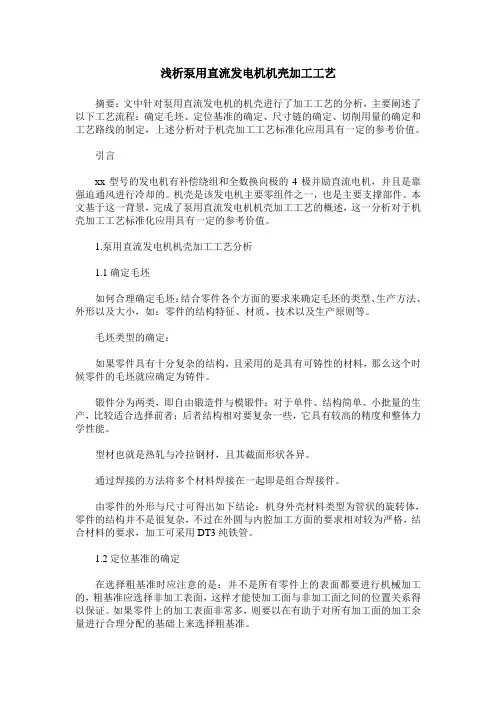

浅析泵用直流发电机机壳加工工艺
浅析泵用直流发电机机壳加工工艺摘要:文中针对泵用直流发电机的机壳进行了加工工艺的分析,主要阐述了以下工艺流程:确定毛坯、定位基准的确定、尺寸链的确定、切削用量的确定和工艺路线的制定,上述分析对于机壳加工工艺标准化应用具有一定的参考价值。
引言xx型号的发电机有补偿绕组和全数换向极的4极并励直流电机,并且是靠强迫通风进行冷却的。
机壳是该发电机主要零组件之一,也是主要支撑部件。
本文基于这一背景,完成了泵用直流发电机机壳加工工艺的概述,这一分析对于机壳加工工艺标准化应用具有一定的参考价值。
1.泵用直流发电机机壳加工工艺分析1.1确定毛坯如何合理确定毛坯:结合零件各个方面的要求来确定毛坯的类型、生产方法、外形以及大小,如:零件的结构特征、材质、技术以及生产原则等。
毛坯类型的确定:如果零件具有十分复杂的结构,且采用的是具有可铸性的材料,那么这个时候零件的毛坯就应确定为铸件。
锻件分为两类,即自由锻造件与模锻件;对于单件、结构简单、小批量的生产,比较适合选择前者;后者结构相对要复杂一些,它具有较高的精度和整体力学性能。
型材也就是热轧与冷拉钢材,且其截面形状各异。
通过焊接的方法将多个材料焊接在一起即是组合焊接件。
由零件的外形与尺寸可得出如下结论:机身外壳材料类型为管状的旋转体,零件的结构并不是很复杂,不过在外圆与内腔加工方面的要求相对较为严格,结合材料的要求,加工可采用DT3纯铁管。
1.2定位基准的确定在选择粗基准时应注意的是:并不是所有零件上的表面都要进行机械加工的,粗基准应选择非加工表面,这样才能使加工面与非加工面之间的位置关系得以保证。
如果零件上的加工表面非常多,则要以在有助于对所有加工面的加工余量进行合理分配的基础上来选择粗基准。
在分析过零件图纸及其详细尺寸之后可以得出,在设计各径向时以止口尺寸为基准,根据基准重合原则,定位基准首选是止口。
因为机身外壳每组孔与孔之间的距离的位置要非常精准,所以,工艺流程是先对基准止口的尺寸进行加工和定位,之后再进行钻孔,以确保孔位的准确性,从而由于定位基准不准而产生误差的现象也就可以得到改善了。
机油泵加工工艺及夹具设计-毕业设计
扬州职业大学毕业设计(论文)设计(论文)题目:机油泵体加工工艺及夹具设计院别:机械工程学院专业:机械制造与自动化摘要1、机油泵是在润滑系统中迫使机油从油底壳送到引擎运动件的装置机油泵在内燃机上的应用越来越多。
同时,在半导体,太阳能,LCD等工程领域方面,也起着一定的作用。
近年来,随着加工技术的发展,汽车用油泵——摆线转子泵被应用到缝纫机中,特别是对一些全封闭自动润滑系统的机种,如包缝机、绷缝机2、基本内容及解决的关键问题:基本内容热处理毛坯,车削机油泵体,设计加工专用夹具关键问题在于工艺过程的设计,夹具类型的确定,定位装置的设计,夹紧装置的设计夹具精度的分析和计算吗,夹具非标零件图的绘制等等3、本课题研究情况综述:机械加工工艺及夹具设计是机械制造与自动化必备的专业核心技能,突出培养典型零件加工工艺能力,机油泵体工艺过程设计时要结合实际,尽量符合实际生产要求,专用夹具设计时要估计好夹紧力加工零件是要计算好加工余量。
关键字:机油泵、工艺规程、夹具设计目录摘 要 (2)第一章 绪论 (5)1.1课题研究的背景 (5)1.2课题研究的意义 (5)1.3国内外的研究动态 (5)第二章 零件的工艺分析及生产类型 (5)2.1零件的用途 (5)2.2零件的工艺分析 (7)第三章 确定毛坯种类,绘制毛坯图,毛坯模型 (8)3.1确定毛坯种类 (8)3.2确定毛坯尺寸及机械加工总余量 (8)3.3 设计毛坯图 (8)3.4 绘制毛坯图 (9)第四章 选择加工方法,制定工艺路线 (11)4.1 基准面的选择 (11)4.1.1 粗基准的选择 (11)4.1.2 精基准的选择 (11)4.2 零件的表面加工方法 (12)4.3工序的集中与分散 (12)4.4工序顺序的安排 (13)4.4 1.机械加工顺序 (13)4.4.2.辅助工序 (13)4.5制定工艺路线 (13)4.6 加工设备及工艺装备选择 (16)4.7工序间加工余量、工序尺寸的确定 (17)4.8切削用量的计算 (18)4.9基本时间j t 的计算 (26)第五章 夹具设计 (30)5.1精车前后端面专用夹具设计 (30)5.1.1定位装置 (30)5.1.2夹紧力的计算 (30)5.2钻20 孔夹具设计 (34)5.2.1定位装置 (34)5.2.2切削力和夹紧力的计算 (34)第六章小结 (37)致谢 (38)参考文献 (39)第一章绪论1.1课题研究的背景目前国内的机油泵产品的技术基本源自美国、德国、日本等几个传统的工业国家,我国现有的技术基本上是引进国外的基础上发展的,而且已经有了一定的规模。
泵体零件的加工工艺及专用夹具的设计
泵体零件的加工工艺及专用夹具的设计1. 引言泵体是组成泵的重要部件之一,主要负责容纳并定位泵的其他零件。
通常情况下,泵体的加工是使用CNC机床进行的,需要使用多种加工工艺才能完成。
同时,设计专用夹具能够有效地提高加工精度和效率,为泵体的生产提供了有力的技术保障。
2. 泵体加工工艺2.1 面毛坯的加工面毛坯通常是采用锻造或铸造的方式制备而成,其表面通常存在一定的凹凸不平和铁皮等缺陷。
因此,在进行加工之前需要对面毛坯进行精加工处理。
这通常包括以下几个方面:•研磨: 使用砂轮机或手动研磨机器将面毛坯表面进行研磨,使其表面变得平整并去除铁皮等杂质。
•焊接: 针对面毛坯存在严重的缺陷和断口,需要采用MIG或TIG焊接等方式进行修补。
•加热: 对于特殊材料的面毛坯,需要在进行加工之前进行加热处理,以达到更好的加工效果。
2.2 孔加工在进行泵体加工时,通常需要对多个孔进行加工,包括进出液口、安装法兰和挂接配件等。
根据需求可以采用钻孔、攻丝、倒角等方式进行加工。
不同的孔位需要不同的工具和机床进行精密加工。
2.3 外形加工外形加工通常是在完成孔加工之后进行的,其目的是将面毛坯变形为成品外形。
其中,包括螺纹、法兰、盖板等组件的加工。
实际加工过程中,需要使用不同精密切削工具通过CNC控制的方式进行。
3. 专用夹具的设计设计专用夹具能够有效地提高泵体加工的精度和效率,为生产带来了极大的帮助。
以下是设计夹具时需要注意的问题:•应使用合适的材料制造,以确保夹具的高度精度和刚性。
•设计时需要考虑工件的几何形状和加工工艺,以充分利用夹具确保泵体加工的质量和效率。
•需要固定好夹具的位置和方向,用以保证加工的精度和一致性。
•设计应考虑夹具的耐用性和可维护性,以确保夹具的长期稳定性和良好的经济效果。
4.泵体零件的加工工艺需要使用多种切削工具和机床,可以通过制定专用夹具来提高工艺效率和精度。
相信通过合理的加工工艺和精心的夹具设计,泵体零件的生产将实现更高效、更精确的加工过程,为水泵行业提供更为优秀的零件产品。
机械毕业设计(论文)-泵体的机械加工工艺及车夹具设计(全套图纸) .doc
机械毕业设计(论文)-泵体的机械加工工艺及车夹具设计(全套图纸) .doc西安理工大学高等技术学院毕业设计题目泵体的机械加工工艺及车夹具设计所属系部机械工程系所属专业机械设计与制造所属班级学号学生姓名指导教师日期摘要本文是对泵体零件加工应用及加工的工艺性分析,主要包括对零件图的分析、毛坯的选择、零件的装夹、工艺路线的制订、刀具的选择、切削用量的确定、加工工艺文件的填写。
选择正确的加工方法,设计合理的加工工艺过程。
此外还对零件的两道工序的加工设计了专用夹具.机床夹具的种类很多,其中,使用范围最广的通用夹具,规格尺寸多已标准化,并且有专业的工厂进行生产。
而广泛用于批量生产,专为某工件加工工序服务的专用夹具,则需要各制造厂根据工件加工工艺自行设计制造。
本论文夹具设计的主要内容是设计钻中心孔夹具。
关键词:泵体,加工工艺,加工方法,工艺文件,夹具AbstractThis paper is on the bracket parts processing application and processing technology and analysis, including the parts of the plan, the choice of blank, the clamping, the craft route making, tool selection, the determination of cutting conditions, processing documents. Choose the correct processing methods, design the reasonable process. In addition to the stuffing box cover part two process designing special fixture.Machine tool fixture of many kinds, among them, the most widely used common fixture, size specifications have been standardized, and a professional production plant. While widely used in batch production, specially for a workpiece processing services for the fixture, it needs each factory according to workpiece machining technology to design and manufacture. In this paper, fixture design are the main contents of design of fixture for grinding center.Key words: scaffold, processing technology, processing method, process documentation, fixture目录摘要 (3)ABSTRACT (4)前言 (3)第1章序言 (4)1.1机械加工工艺概述 (4)1.2机械加工工艺流程 (4)1.3夹具概述 (5)1.4机床夹具的功能 (6)1.5机床夹具的发展趋势 (6)1.5.1机床夹具的现状 (6)1.5.2现代机床夹具的发展方向 (7)2 零件的分析 (9)2.1零件的工艺分析 (9)2.2零件的工艺要求 (9)3 工艺规程设计 (10)3.1加工工艺过程 (10)3.2确定各表面加工方案 (10)3.2.1影响加工方法的因素 (11)3.2.2加工方案的选择 (11)3.3确定定位基准 (11)3.3.1粗基准的选择 (11)3.3.2精基准选择的原则 (12)3.4工艺路线的拟订 (13)3.4.1工序的合理组合 (13)3.4.2工序的集中与分散 (13)3.4.3加工阶段的划分 (14)3.4.4加工工艺路线方案的比较 (15)3.5零件的偏差,加工余量,工序尺寸及毛坯尺寸的确定 (17)3.5.1毛坯的结构工艺要求 (17)3.5.2零件的偏差计算 (18)3.6确定切削用量及基本工时(机动时间) (18)3.7时间定额计算及生产安排 (29)4 车床夹具设计 (32)4.1车床夹具设计要求说明 (32)4.2车床夹具的设计要点 (33)4.3定位机构 (36)4.4夹紧机构 (36)4.5零件的车床夹具的加工误差分析 (37)4.6确定夹具体结构尺寸和总体结构 (39)4.7零件的车床专用夹具简单使用说明 (40)结论 (41)参考文献 (43)致谢 (44)前言机械设计制造及其夹具设计是我们融会贯通大学所学的知识,将理论与实践相结合,对专业知识的综合运用训练,为我们即将走向自己的工作岗位打下良好的基础。
泵体零件加工工艺及夹具设计设计任务书(参考)
3、设计计算及校核;
4、撰写毕业论文。
推荐参考文献
[1]王先逵.机械制造工艺学[M].机械工业出版社,2000:10-15.
[2]徐鸿本.机床夹具设计手册[M].辽宁科学技术出版社,2003:59-68.
[3]王光斗.机床夹具设计手册[M].上海科学技术出版,2002. 46-54.
[4]王栋.机械工艺学课程设计指导书[M].北京:机械工业出版社,2010:106-110.
[5]于英华.机械制造技术基础[M].北京:机械工业出版社,2013:201-204.
毕业设计(论文)工作进度计划
起讫日期
主要工作内容
2020年10月12日至2020年11月29日
选题、调研、收集资料
2020年11月30日至2020年12月27日
任务书
姓名-学号一学院专业
毕业设计(论文)题目
泵体零件加工工艺及夹具设计
毕业设计(论文)任务的内容和要求
本课题对泵体零件加工工艺进行研究,对钻孔夹具进行设计。本课题内容涉及机械
制造工艺、机床夹具设计、金属切削、公差配合和测量等多方面的知识。对钻螺纹孔夹
具进行设计,设计夹具的各个组成部件。
设计要求:
1、抄画零件图、绘制毛坯图、绘制零件图、装配图;
论证、开题、撰写开题报告
2020年12月28日至2020年04月18日
写作初稿
2021年04月19日至2021年05月09日
修改、定稿、打印
2021年05月10日至2021年05月23日
论文答辩
指导教师:
年 月 日
教研ห้องสมุดไป่ตู้意见
负责人:
年 月 日
泵体零件的加工工艺及专用夹具的设计
具的设计具的设计西安航空学院本科毕业设计(论文)题目:泵体零件的加工工艺及专用夹具的设计学院:机械工程学院专业:机械设计制造及其自动化学号: 30学生姓名: duonp指导教师:二〇一七年六月八日学士学位论文原创性声明本人声明,所呈交的论文是本人在导师的指导下独立完成的研究成果。
除了文中特别加以标注引用的内容外,本论文不包含法律意义上已属于他人的任何形式的研究成果,也不包含本人已用于其他学位申请的论文或成果。
对本文的研究作出重要贡献的个人和集体,均已在文中以明确方式表明。
本人完全意识到本声明的法律后果由本人承担。
作者签名:日期:学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。
本人授权西安航空学院可以将本论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
作者签名:日期:导师签名:日期:泵体零件的加工工艺及专用夹具的设计摘要:设计名为“泵体零件的加工工艺及专用夹具的设计”的课题旨在通过编写加工工艺和设计专用夹具两个方面来加深学生对理论知识的理解和对机械设备的掌握。
对于加工工艺规程的编制,主要涉及到零件毛坯的合理选用和零件的合理加工:选用毛坯要考虑毛坯制造是否节约时间和成本,毛坯成品是否易于加工,是锻造还是铸造;零件的加工要考虑设备的选用,尽可能地利用零件的有关表面和孔轴减少误差,要满足“定位基准”原则,对于工序的要求,满足精量化和简单化。
对于专用夹具的设计,主要涉及到钻零件夹具的设计和制造:钻夹具要保证要求的倾斜度在合理范围内,同时更要保持与工作台面的稳定性。
关键词:泵体零件;工艺规程;定位基准;专用夹具。
The design of the machining process and special fixtureof pump partsAbstract:Design called "pump body parts processing technology and special fixture design" by writing will lead to processing technology and special fixture design two aspects to deepen students' understanding of theoretical knowledge and mastery of mechanical equipment.For processing procedures, mainly involves the reasonable parts and choosing proper blank parts processing: choose blank to consider whether or not the blank manufacturing to save time and cost, blank product easy to machining, casting or forging; Parts processing to consider the selection of equipment, as much as possible to use parts of the surface and the hole axis and reduce error to meet "locating datum" principle, to the requirement of process, meet the fine quantization and simplicity.To the design of the special fixture, mainly involves drilling parts fixture design and manufacturing: the inclination of the drill jig to ensure that the requirements within a reasonable range, but also to maintain the stability of workbench face.Key words: Pump parts; Process planning; Position base; Special fixture目录1 序言 (3)1.1 课题研究意义 (3)1.2 课题研究现状 (4)1.3 课题研究内容 (5)1.4 课题研究方案 (5)1.5 小结 (6)2 零件的分析 (7)2.1 零件的作用 (7)2.2 零件的工艺 (7)2.2.1 毛坯形状 (8)2.2.2 技术要求 (8)2.3 小结 (9)3 零件的工艺规程设计 (10)3.1 确定零件毛坯的制造形式 (10)毛坯的物理性能 (10)3.1.2 毛坯的设计条件 (10)3.2 确定零件毛坯的定位基准 (11)3.2.1 粗基准的选择 (11)3.2.2 精基准的选择 (11)3.2.3 机械加工顺序 (11)3.3 确定工序余量 (11)3.4 确定工序尺寸 (12)3.5 确定工艺路线 (15)3.6 编写工艺文件(CAXA软件制图) (16)3.7 小结 (24)4 夹具的设计 (25)4.1 机床夹具概论 (25)4.1.1 机床夹具的概念 (25)4.1.2 机床夹具的分类 (25)4.1.3 机床夹具的组成 (25)4.2 钻夹具的设计 (26)4.2.2 夹具体的定位方案 (26)4.2.3 定位元件的选择分析 (28)4.2.4 导向元件的选择分析 (31)4.2.5 夹紧方案的设计分析 (32)4.3 小结 (33)结语 (34)参考文献 (35)致谢 (36)1 序言1.1 课题研究意义“泵体零件的加工工艺及专用夹具的设计”主要是通过UG建模来分析零件构造,然后编写该零件的加工工艺规程,设计相关夹具来完成机械零件的制造。
机油泵体工艺及夹具设计
机油泵是发动机中非常重要的部件,其工艺及夹具设计需要考虑到生产效率、产品质量和安全性。
以下是机油泵体的工艺及夹具设计的一般步骤:
1. 工艺设计
1.1 材料准备
选择合适的材料,通常机油泵体会采用铸铁、铝合金或钢材等。
1.2 切削加工
-铸造:对于铸铁或铝合金材料,可以采用铸造工艺进行制造。
-粗加工:采用车削、铣削等切削工艺对工件进行粗加工,使得工件初具形状。
-精加工:进行孔加工、螺纹加工等精细加工工艺,以确保工件的精度和表面质量。
1.3 组装
将各个部件进行组装,包括安装叶轮、轴承、密封件等,形成成品机油泵体。
2. 夹具设计
2.1 夹具类型选择
根据机油泵体的形状特点和加工工艺选择合适的夹具类型,如平面定
位夹具、角铣床用夹具等。
2.2 夹具结构设计
设计夹具的夹持部位和定位部位,确保工件能够稳固夹持和准确定位,同时不影响加工表面的质量。
2.3 安全性考虑
考虑夹具的安全性,避免因夹具设计不当导致工人操作时的意外伤害。
3. 质量控制
在加工过程中,需要制定严格的质量控制标准,包括尺寸测量、表面质量检验等环节,确保最终产品符合要求。
4. 自动化生产
考虑采用自动化设备进行生产,提高生产效率和产品一致性。
以上是机油泵体的工艺及夹具设计的一般步骤,具体的工艺和夹具设计需要根据实际情况进行详细分析和设计。
泵体工艺及其夹具毕业设计论文
目录摘要 (2)Abstract (3)第一章绪论 (4)1.1机床夹具概述 (4)1.1.1机床夹具 (4)1.1.2机床夹具的功能 (4)1.1.3机床夹具在机械加工中的作用 (5)1.2机床夹具的发展趋势 (5)1.2.1机床夹具的现状 (5)1.2.2现代机床夹具的发展方向 (6)第二章零件的工艺分析 (8)2.1零件的作用 (8)2.2零件图的审核 (9)2.2.1分析零件图 (9)2.2.2零件的结构工艺性分析 (9)2.3生产过程与工艺过程 (10)2.3.1生产过程 (11)2.3.2工艺过程 (11)2.4工艺规程 (12)第三章确定毛坯、画毛坯图 (14)3.1确定毛坯种类 (14)3.2确定铸件加工余量及形状 (14)第四章工艺规程设计 (16)4.1孔和平面加工分析 (16)4.1.1孔和平面的加工顺序 (16)4.1.2镗孔加工方案选择 (16)4.2选择定位基准 (17)4.2.1精基准的选择 (17)4.2.2 粗基准的选择 (18)4.3拟定工艺路线 (19)4.4工艺路线分析 (21)第五章夹具设计 (28)5.1对专用夹具的基本要求 (28)5.2专用夹具设计步骤 (28)5.3钻螺纹孔4xM6-7H 攻螺纹夹具设计 (30)5.3.1问题的提出 (30)5.3.2夹具设计 (30)5.3.3夹具设计及操作的简要说明 (33)总结 (34)致谢 (35)参考文献 (36)摘要在机床上加工工件时,定位和夹紧的全过程称为“安装”。
在机床上用来完成工件安装任务的重要工艺装备,就是各类夹具中应用最为广泛的“机床夹具”。
机床夹具的种类很多,其中,使用范围最广的通用夹具,规格尺寸多已标准化,并且有专业的工厂进行生产。
而广泛用于批量生产,专为某工件加工工序服务的专用夹具,则需要各制造厂根据工件加工工艺自行设计制造。
本设计的主要内容是设计钻床夹具,需要对泵体上表面4xM6的四个螺纹孔进行钻削。
泵体加工工艺及夹具设计(完整论文)
上海应用技术大学继续教育学院理工类本科毕业论文论文题目泵体零件的加工工艺规程及其夹具设计专业机械设计制造及其自动化班级学号学生指导教师日期2018I目录第1章前言 (4)第2章引言 (4)2.1课题的提出原因 (4)2.2课题的主要内容 (4)2.3课题的构思 (5)2.4本人所完成的工作量 (5)第3章零件的工艺设计 (5)3.1 零件的功用及工艺分析 (5)3.1.1 零件的功用 (5)3.1.2零件的工艺分析 (7)3.2 工艺规程的设计 (7)3.2.1 确定生产类型 (7)3.2.3基准的选择 (8)3.2.4工序的合理组合 (8)3.2.5制定工艺路线 (9)3.3机械加工余量及毛坯的尺寸确定 (12)3.4确定切削用量及基本工时 (13)3.4.1 工序4切削用量的计算以及基本工时的确定 (13)3.4.2工序4切削用量的计算以及基本工时的确定 (14)3.4.3 工序6切削用量的计算以及基本工时的确定 (15)3.4.4 工序7切削用量的计算以及基本工时的确定 (16)3.4.5 工序8切削用量的计算以及基本工时的确定 (17)第4章加工设备与工艺装备选择 (17)4.1选择机床 (17)4.2选择夹具 (17)4.3选择刀具 (18)第5章零件的车床夹具设计 (19)II5.1车床夹具设计 (19)5.1.1车床夹具的主要类型 (19)5.1.2车床夹具的设计要点 (19)5.1.3泵体零件的车床专用夹具的总体设计 (20)5.2问题的提出 (20)5.3定位基准的选择 (21)5.4切削力及夹紧力的计算 (21)5.5夹具结构及定位误差的分析 (23)5.6车床夹具的截图 (24)第6章钻床夹具设计 (25)6.1问题的提出 (25)6.2定位基准的选择 (25)6.3切削力及夹紧力的计算 (25)6.4定位误差的分析 (27)6.5夹具总体方案 (27)6.6夹紧装置 (28)6.7压板的有限元分析 (28)6.8钻套的选择 (29)6.9钻模板的设计 (29)6.10夹具的装夹与拆卸 (30)6.10.1 夹具的装夹 (30)6.10.2 夹具的拆卸 (30)6.11钻床夹具截图 (31)总结 (33)参考文献 (34)III第1章前言制造工艺是制造技术的灵魂、核心和关键,是生产中最活跃的因素。
泵盖加工工艺及其夹具设计
泵盖加工工艺及其夹具设计泵盖是泵体的重要部件之一,其加工工艺及夹具设计对于保证泵盖的质量和生产效率有着重要的影响。
下面将详细介绍泵盖的加工工艺及夹具设计。
一、泵盖的加工工艺1.材料准备:选择合适的材料,如铸铁、铸钢等,并进行材料检测,确保材料的质量。
2.数控加工:对泵盖进行数控加工,包括车削、铣削、钻孔等工序,确保泵盖的精度和尺寸的一致性。
在数控加工过程中,要注意夹紧力的控制,以避免泵盖变形或材料受损。
3.热处理:对泵盖进行热处理,提高材料的硬度和耐磨性。
常用的热处理方法包括淬火、回火等。
4.表面处理:对泵盖进行表面处理,以提高其防腐蚀性能和外观质量。
常用的表面处理方法包括喷漆、喷砂、镀锌等。
5.检验与调整:对加工后的泵盖进行检验,包括尺寸检查、硬度检测等,确保泵盖符合要求。
如有必要,根据检测结果进行调整或修复。
6.包装与出厂:对合格的泵盖进行包装,以防止在运输过程中受到损坏。
然后出厂,交付使用。
二、夹具设计夹具是用于将工件固定在加工机床上,进行加工的工具。
在泵盖的加工过程中,夹具的设计尤为重要,可以提高生产效率和加工精度。
1.初步设计:根据泵盖的形状和尺寸特点,设计夹具的基本结构。
夹具设计要考虑到固定工件的可靠性、加工前后工件位置的一致性等因素。
2.夹具定位:确定泵盖在夹具上的位置和定位方式。
可以采用机械定位、气动定位等方式,以确保泵盖在加工过程中的稳定性和一致性。
3.夹具夹紧力设计:夹具夹紧力的大小直接影响到泵盖的加工质量。
夹紧力过大会导致泵盖变形或材料损坏,夹紧力过小会导致工件松动。
因此,夹具夹紧力的设计要合理,可以根据泵盖的材料和加工过程进行调整。
4.夹具材料选择:夹具的材料要有足够的强度和刚性,以确保夹具的稳定性和寿命。
常用的夹具材料有合金钢、铸铁等。
5.夹具表面处理:夹具内部必须保持光滑、平整的表面,以确保夹具与泵盖的贴合度和加工精度。
常用的表面处理方法有研磨、打磨等。
综上所述,泵盖的加工工艺及夹具设计是确保泵盖质量和生产效率的重要环节。
毕业设计(论文)-泵体零件加工工艺及车φ98孔夹具设计(全套图纸)
毕业设计(论文)-泵体零件加工工艺及车φ98孔夹具设计(全套图纸)毕业设计(论文)题目泵体零件的加工工艺夹具设计摘要本设计专用夹具的设计泵体零件加工过程的基础上。
主要加工部位是平面和孔加工。
在一般情况下,确保比保证精密加工孔很容易。
因此,设计遵循的原则是先加工面后加工孔表面。
孔加工平面分明显的阶段性保证粗加工和加工精度加工孔。
通过底面作一个良好的基础过程的基础。
主要的流程安排是支持在定位孔过程第一个,然后进行平面和孔定位技术支持上加工孔。
在随后的步骤中,除了被定位在平面和孔的加工工艺及其他孔单独过程。
整个过程是一个组合的选择工具。
专用夹具夹具的选择,有自锁机构,因此,对于大批量,更高的生产力,满足设计要求。
关键词:泵体类零件;工艺;夹具;全套图纸,加153893706ABSTRACTFoundation design of body parts processing process the design of special fixture. The main processing parts processing plane and holes. In general, ensure easy to guarantee precision machining holes than. Therefore, the design principle is first machined surface after machining hole surface. Periodic hole machining plane is obvious that rough machining and machining precision machining hole. A good foundation on the bottom surface of the process. The main process is supported in the positioning hole process first, and then the processing hole plane and the hole positioning technology support. In a subsequent step, in addition to processing technology are positioned in the plane and the other hole hole and separate process. The whole process is a combination of the selection tool. Special fixture fixture selection, a self-locking mechanism, therefore, for large quantities, higher productivity, meet the design requirements.Keywords: box type parts; technology; fixture;目录摘要 (II)ABSTRACT (I)1 加工工艺规程设计 (4)1.1 零件的分析 (4)1.1.1 零件的作用 (4)1.1.2 零件的工艺分析 (4)1.2 泵体加工措施 (5)1.2.1 孔和平面的加工顺序 (5)1.2.2 孔系加工方案选择 (5)1.3 泵体加工定位基准的选择 (6)1.3.1 粗基准的选择 (6)1.3.2 精基准的选择 (6)1.4 泵体加工主要工序安排 (7)1.5 机械加工余量、工序及毛坯的确定 (9)1.6确定切削用量及基本工时(机动时间) (10)1.7 时间定额计算及生产安排 (23)2 加工Φ98孔夹具设计 (27)2.1 车床夹具设计要求说明 (27)2.2车床夹具的设计要点 (28)2.3 定位机构 (29)2.4夹紧机构 (30)2.5零件的车床夹具的加工误差分析 (31)2.6定位销选用 (32)2.7 确定夹具体结构尺寸和总体结构 (32)2.8 零件的车床专用夹具简单使用说明 ··························错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
泵用直流发电机机壳加工工艺及夹具毕业设计目录引言 (1)第一章生产过程和工艺过程组成 (2)1.l 生产过程和生产系统组成 (2)1.2 设计工艺过程的基本要求 (2)1.3 设计工艺过程的原则和方法 (2)1.4 设计工艺过程的主要依据 (3)1.5 基准与定位 (4)1.6 工序的集中与分散 (4)1.7 机床和工艺设备的选择 (5)第二章零件分析及工艺规程设计 (7)2.1 产品零件的功用 (7)2.2 机床零件图纸分析 (7)2.3 确定毛坯 (8)2.4 定位基准的选择 (8)2.5 尺寸链及计算 (9)2.6 加工余量的确定 (9)2.7 切削用量的确定 (10)2.8 工艺路线的制定 (11)2.9 具体工序加工方式的确定 (13)第三章机床夹具的设计 (16)3.1 夹具设计的目的和意义 (16)3.2 钻孔工序夹具的设计 (17)3.2.1 夹具方案的确定 (17)3.2.2 定位元件的确定 (18)3.2.3 夹紧机构的确定 (19)3.2.4 误差分析 (20)3.2.5 装备误差分析 (20)3.3 夹具的使用 (22)结论 (23)致谢 (24)参考文献 (25)引言此次设计容主要包括:工艺路线的确定,各种图纸的绘制,夹具方案的确定及制作等。
二十一纪新型的航空机载设备正在向精密化、小型化、轻量化的方向发展,这就对制造技术提出了更高的要求。
机载设备在技术上涉及光、机、电、计算机等各种领域,制造精度之高为其他行业所罕见。
机械加工工艺即规定产品或该零件机械加工工艺过程和操作方法,是指导生产的重要的技术性文件。
它直接关系到产品的质量、生产率及其加工产品的经济效益,生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现,因此工艺规程编制的好坏是生产该产品质量保证的重要依据,面对高要求,就应在结合现有成熟加工经验的基础上,充分利用现有设备,及时更新知识,设计出符合生产实际、能提高生产效率、满足加工质量的新型工艺规程才行。
机床夹具的首要任务是保证加工容及精度,提高生产率,降低成本,使用夹具后可以减少装夹、划线、找正等辅助时间,且易于实现多工位加工,减轻工人劳动强度,保证生产安全。
第一章生产过程和工艺过程组成1.1 生产过程和生产系统组成生产过程是将原材料或半成品转变为成品所进行的全部过程。
生产过程包括:生产技术准备过程、毛坯制造过程、零件的各种加工过程、生产服务过程。
工厂的生产过程,是一个十分复杂的过程,它不仅包括直接作用在生产对象上去的工作,而且还包括许多生产准备工作和生产辅助工作。
生产系统是指事物由数个相互作用和相互依赖的部分组成的有机整体,并具有特定的功能。
1.2 设计工艺过程的基本要求规定零件制造工艺过程和操作方法的工艺文件称为机械加工工艺规程。
它是在具体的生产条件,把较为合理的工艺过程和操作方法,按规定的形式书写成工艺文件,经审批后用来指导生产的。
工艺规程一般包括零件加工的工艺路线、各工序的具体加工容、切削用量、时间定额以及所采用的设备和工艺装备等。
工艺规程是制造企业最主要的技术文件之一,先进的工艺规程还起着交流和推广先进经验的作用。
典型和标准的工艺规程能缩短企业的生产准备时间。
一个零件可以采用不同的工艺过程制造出来。
但是正确与合理的工艺过程应满足:1) 保证产品的质量符合设计图和技术条件所规定的要求;2)保证高的劳动生产率;3) 保证经济上的合理。
质量、生产率和经济性通常就构成了制订工艺规程所必须满足的技术和经济要求。
1.3 设计工艺规程的原则和方法设计工艺规程的原则:在保证产品质量的前提下,尽量提高生产率和降低成本。
制订工艺规程首先要保证产品质量,在保证质量的前提下,最大限度地提高生产率,满足生产量要求,并尽可能节约耗费、减少投资、降低制造成本、保证良好的经济性。
产品质量、生产率和经济性这三方面有时互相矛盾,因此合理的工艺规程应该处理好些矛盾,体现三者统一的原则。
1.4 设计工艺过程的主要依据设计工艺规程必须根据生产对象,生产规模和具体生产条件来进行,为此必须以下列原始资料为依据。
1) 零件图和技术条件零件图和技术条件,是制造的对象,是设计工艺过程的主要技术依据。
零件图是确定零件特征的最基本而详尽的资料,它应全面反映零件的结构,尺寸标注正确,并规定明确的技术要求。
在设计工艺过程中,对零件图进行详细的工艺分析,根据构形、技术要求及材料确定工艺过程。
2) 生产纲领生产纲领决定产品生产规模的大小,并决定其生产类型。
工艺过程必须根据给定的生产量的大小来设计。
产品的产量及劳动量的大小,是影响生产类型的主要依据。
生产可分为三种类型:单件生产这种生产类型的特点是产品的品种多,产量小,而且是很少重复或不定期重复的生产。
由于这种生产类型的产量小,常采用通用的设备及工艺装备。
对于形状复杂的表面’一般采用数控加工。
通常用于新产品的试制。
成批生产这种生产类型的特点是产品周期地成批生产,每种产品均有一定的数量,工作地的加工对象呈周期性地重复。
航空工业的零件生产,按其性质来说一般是属于中小批生产的类型。
大量生产这种生产类型的特点是产品的产量大,大多数设备经常重复进行某一工件的一个工序加工。
常采用专用设备及专用工艺装备。
由于生产类型的不同,对生产组织、生产管理、车间布局、设备、工艺装备、工艺方法以及操作者的技术水平等各方面的要求也有所不同。
所以,在设计工艺过程时,应先确定生产类型,在分析该生产类型的工艺特征,以使所制订的工艺规程正确合理。
在一般情况下,如果生产类型不同,则设计工艺过程的详细程度也有所不同。
单件生产时一般只设计工艺路线;在成批和大量生产时,才设计详细的工艺过程。
但由于对航空产品的可靠性要求极高,因此在各种情况下均须详细地设计工艺过程。
3) 生产条件现有的生产条件也决定了工艺规程的设计,它包括工厂的设备规格、功能、精度筹级,工艺装备及专用设备的制造能力,现有的工艺装备、车间的运输方法,技术干部的配备,工人的技术水平及生产组织情况等条件。
设计工艺过程时,主要应从工厂的现有机床设备出发,使现有的设备能得到充分利用。
1.5 基准与定位在设计工艺过程时,不但要考虑获得表面本身的精度,而且还必须保证表面间位置精度的要求,这就需要考虑工件在加工过程中的定位和测量等基准问题。
在设计工艺过程时,要根据设计基准来分析如何选取工艺基准,以获得表面间的位置精度。
工件在机床上的定位方法有校正定位法和非校正定位法。
1.6 工序的集中与分散在设计工艺路线时,当选定了各表面的加工方法并确定了阶段划分以后,就可将同一阶段中的各加工表面组成若干工序。
编制时采用集中或分散的原则。
工序集中的特点是:便于采用高生产率的专用设备和工艺装备及数控加工技术进行生产,减少了工件的装夹次数,缩短了辅助时间,可有效地提高劳动生产率;工序数目少,工艺路线短,便于制订生产计划和生产组织;由于一次装夹中可以加工出较多的表面,有利于保证这些表面间的相互位置关系。
工序分散的特点:使用的设备和工艺装备结构简单,调整和维修方便,工人容易掌握操作技术,生产准备简单,便于产品品种的更新;设备数量多,操作工人多,车间面积犬,生产组织工作量大。
1.7 机床和工艺设备的选择机床是将金属毛坯加工成机器零件的机器,它是制造机器的机器,所以又称为“工作母机”“工作机”,习惯上简称机床。
现代机械制造中加工机械零件的方法很多:除切削加工外,还有锻造、锻造锻造、焊接、冲压、挤压等,但凡属精度要求较高和表面粗糙度要求较细的零件,一般都需在机床上用切削的方法进行最终加工。
在一般的机器制造中,机床所担负的加工工作量占机器总制造工作量的40%-60%,机床在国民经济现代化的建设中起着重大作用。
1)夹具的选择机床夹具是机床上用以装夹工件(和引导刀具)的的一种装置。
其作用是将工件定位,以使工件获得相对于机床和刀具的正确位置,并把工件可靠地夹紧。
通用夹具是指已经标准化的,在一定围可用于加工不同工件的夹具。
例如,车床上三爪卡盘和四爪单动卡盘,铣床上的平口钳、分度头和回转工作台等。
这类夹具一般由专业工厂生产,常作为机床附件提供给用户。
其特点是适应性广,生产效率低,主要适用于单件、小批量的生产中。
专用夹具是指专为某一工件的某道工序而专门设计的夹具。
其特点是结构紧凑,操作迅速、方便、省力,可以保证较高的加工精度和生产效率,但设计制造周期较长、制造费用也较高。
当产品变更时,夹具将由于无法再使用而报废。
只适用于产品固定且批量较大的生产中。
通用可调夹具和成组夹具特点是夹具的部分元件可以更换,部分装置可以调整,以适应不同零件的加工。
组合夹具组合夹具是指按零件的加工要求,由一套事先制造好的件的加工。
用于相似零件的成组加工所用的夹具,称为成组夹具。
通用可调夹具与成组夹具相比,加工对象不很明确,适用围更广一些。
标准元件和部件组装而成的夹具由专业厂家制造,其特点万能性强,制造周期短、元件能反复使用,特别适用于新产品产。
随行夹具是一种在自动线上使用的夹具。
该夹具既要起到装夹工件的作用,又要与工件成为一体沿着自动线从一个工位移到下一个工位,进行不同工序。
2)刀具的选择一般应选用标准刀具,必要时可选择各种高生产率复合刀具和其他一些专用刀具。
刀具的类型、规格及精度应与工件的加工要求想适应。
在加工过程中,根据零件实际生产需要部分工序定用专用丝锥、铰刀、铣刀、镗刀等。
3)量具的选择单件、小批量生产应选择通用量具,所选量具的量程和精度要与工件的尺寸和精度相适应。
大批量生产应尽量选择效率高的专用量具,如各种专用同轴度量规、检验夹具、测量仪器等。
针对该壳体的结构、形状、尺寸与精度、位置度要求,在加工过程中,采用普通机床和数控设备相结合的方式,取长补短合理安排二者之间的衔接,并选用专用和自备的夹具更好的保证零件的尺寸和精度。
第二章零件分析及工艺规程设计2.1 产品零件的功用xx型号的发电机有补偿绕组和全数换向极的4极并励直流电机,并且是靠强迫通风进行冷却的。
机壳是该发电机主要零组件之一,也是主要支撑部件。
发电机主要由定子装配、电枢装配、换向器端端盖、传动端端盖、轴组件、防护带组件、电刷组件等七大部分组成。
现在已成小批量生产。
2.2 机壳零件图纸分析(1) 工艺性分析零件图是制造零件的主要技术依据,在设计工艺路线之前,仔细进行工艺分析,了解零件的功用及工作条件,分析零件精度及其他技术要求。
(某型泵用直流发电机机壳见产品图)。
(2) 结构分析从零件图中可以看出,该零件主体为旋转体,外圆为中166hllmm,在其圆周上有18组孔:4组×2-Ф5.3Hl2,4组×2一Ф6. 3H12用于安装电机主极:4-Ф1.9HII用于安装铭牌;2-M5-5H用于安装接线板;4-M4-5H用于安装通风管。
