CAD图纸转换、广联达软件导入cad
广联达软件导入CAD文件的操作方法详解
导入CAD文件的操作方法详解通过导入CAD文件则可以实现快速绘图并配筋，大大提高我们的工作效率，导入CAD文件的前提条件是电子文件的数据格式为：*.dwg，否则不能导入。
一、导入CAD文件新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层砼标号），我们在绘图输入界面当中，通过构件导航栏中打开“CAD识图”导航栏，按照导航栏的顺序进行操作即可。
点击“CAD草图”，在工具栏中点击“导入CAD图”，然后找到存放CAD图文件的路径并打开，导入过程当中，还需要根据CAD图纸比例的大小，设置并调整，软件默认是1:1。
在“CAD草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。
温馨提示：由于现在大部分的CAD图有多个CAD图单元组成，在导入前，可以在CAD软件或者CAD图形调整工具把CAD分割开来，然后再进行导入，这样可以提高CAD导入的速度。
二、导入轴网在导航栏中选择“识别轴网”，然后选择提取轴线(ctrl＋左键选择，右键确认)，提取轴标识(ctrl＋左键选择，右键确定)，最后点击“识别轴线”，这样就可以把轴线识别过来了。
温馨提示：通过CAD识别过来的轴线是辅助轴线；选择导入轴线的CAD图尽量是轴网最完整的。
三、导入柱提取柱的操作步骤：第一步：在“CAD草图”中导入CAD图，CAD图中需包括可用于识别的柱；（如果已经导入了CAD图则此步可省略）第二步：在“CAD草图”中转换钢筋级别符号，识别柱表并重新定位CAD图；第三步：点击导航栏“CAD识别”中的“识别柱”；第四步：点击工具条“提取柱边线”；第四步：利用“选择相同图层的CAD图元”（ctrl＋左键）或“选择相同颜色的CAD图元”（alt＋左键）的功能选中需要提取的柱CAD图元，此过程中也可以点选或框选需要提取的CAD图元，点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中；第五步：点击绘图工具条“提取柱标识”；第六步：选择需要提取的柱标识CAD图元，点击鼠标右键确认选择；第七步：检查提取的柱边线和柱标识是否准确，如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改；第八步：点击工具条“自动识别柱”下的“自动识别柱”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。
广联达钢筋算量导入CAD图步骤
导入CAD文件新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层砼标号），我们在绘图输入界面当中，通过构件导航栏中打开“CAD识图”导航栏，按照导航栏的顺序进行操作即可。
点击“CAD草图”，在工具栏中点击“导入CAD图”，然后找到存放CAD图文件的路径并打开，导入过程当中，还需要根据CAD图纸比例的大小，设置并调整，软件默认是1:1。
"在“CAD草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。
温馨提示：由于现在大部分的CAD图有多个CAD图单元组成，在导入前，可以在CAD 软件或者CAD图形调整工具把CAD分割开来，然后再进行导入，这样可以提高CAD导入的速度。
二、导入轴网在导航栏中选择“识别轴网”，然后选择提取轴线(ctrl＋左键选择，右键确认)，提取轴标识(ctrl＋左键选择，右键确定)，最后点击“识别轴线”，这样就可以把轴线识别过来了。
温馨提示：通过CAD识别过来的轴线是辅助轴线；选择导入轴线的CAD图尽量是轴网最完整的。
三、导入柱提取柱的操作步骤：第一步：在“CAD草图”中导入CAD图，CAD图中需包括可用于识别的柱；（如果已经导入了CAD图则此步可省略）第二步：在“CAD草图”中转换钢筋级别符号，识别柱表并重新定位CAD图；第三步：点击导航栏“CAD识别”中的“识别柱”；第四步：点击工具条“提取柱边线”；第四步：利用“选择相同图层的CAD图元”（ctrl＋左键）或“选择相同颜色的CAD图元”（alt＋左键）的功能选中需要提取的柱CAD图元，此过程中也可以点选或框选需要提取的CAD图元，点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中；第五步：点击绘图工具条“提取柱标识”；第六步：选择需要提取的柱标识CAD图元，点击鼠标右键确认选择；第七步：检查提取的柱边线和柱标识是否准确，如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改；第八步：点击工具条“自动识别柱”下的“自动识别柱”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。
CAD图如何导入广联达算量软件
CAD图如何导入广联达算量软件一、导入CAD文件新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层砼标号），我们在绘图输入界面当中，通过构件导航栏中打开“CAD识图”导航栏，按照导航栏的顺序进行操作即可。
点击“CAD草图”，在工具栏中点击“导入CAD图”，然后找到存放CAD图文件的路径并打开，导入过程当中，还需要根据CAD图纸比例的大小，设置并调整，软件默认是1:1。
在“CAD草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。
温馨提示：由于现在大部分的CAD图有多个CAD图单元组成，在导入前，可以在CAD软件或者CAD图形调整工具把CAD分割开来，然后再进行导入，这样可以提高CAD导入的速度。
二、导入轴网在导航栏中选择“识别轴网”，然后选择提取轴线(ctrl＋左键选择，右键确认)，提取轴标识(ctrl＋左键选择，右键确定)，最后点击“识别轴线”，这样就可以把轴线识别过来了。
温馨提示：通过CAD识别过来的轴线是辅助轴线；选择导入轴线的CAD图尽量是轴网最完整的。
三、导入柱提取柱的操作步骤：第一步：在“CAD草图”中导入CAD图，CAD图中需包括可用于识别的柱；（如果已经导入了CAD图则此步可省略）第二步：在“CAD草图”中转换钢筋级别符号，识别柱表并重新定位CAD图；第三步：点击导航栏“CAD识别”中的“识别柱”；第四步：点击工具条“提取柱边线”；第四步：利用“选择相同图层的CAD图元”（ctrl＋左键）或“选择相同颜色的CAD图元”（alt＋左键）的功能选中需要提取的柱CAD图元，此过程中也可以点选或框选需要提取的CAD图元，点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中；第五步：点击绘图工具条“提取柱标识”；第六步：选择需要提取的柱标识CAD图元，点击鼠标右键确认选择；第七步：检查提取的柱边线和柱标识是否准确，如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改；第八步：点击工具条“自动识别柱”下的“自动识别柱”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。
关于广联达软件导CAD图的具体操作步骤——
关于广联达软件导CAD图的具体操作步骤——关于广联达软件导CAD图的具体操作步骤——简单易学2010年12月18日导入CAD电子图的一般步骤：（作者感悟：其实CAD导图操作极其简单，主要是准备工作要做好，因为现在设计院的图纸越来越变化多样，一定要将图纸分解好，总体分三大步：提取边线，提取标识，识别）1、导入CAD文件；2、提取构件的边线和标识；3、识别为GGJ10.0构件图元。
识别构件的正确操作流程为：1、先识别垂直构件(如：柱、墙)，2、识别水平构件(如：主梁、次梁)。
导入CAD电子图是分构件导入的，目前可以导入和识别的有：轴网、柱、墙、门窗洞、梁、柱表、连梁表。
导入CAD电子图的整体流程：一、图形的分解大多数设计院设计的图纸并不是一层保存一个*.DWG文件，而是把所有图均保存在一个CAD文件中，因此在导入前我们需要使用“CAD图形调整工具”来将其拆分为单张图纸再逐一导入。
同时图纸的规范性是影响CAD导入的主要因素，为此我们还可以通过“CAD图形调整工具”的功能来对CAD图形的字体、内容等进行编辑和修改。
二、导入CAD图形将之前分解好的图形进行导入（分解后的图形文件为*.GVD格式），也可以直接将*.DWG图形文件导入到GGJ10.0软件中。
这里需要注意的是再次导入一个CAD图形文件时，之前导入的CAD图形文件将被清除。
三、转换CAD钢筋级别符号很多CAD图纸中，我们会发现钢筋的级别标注都不太规范，或者跟软件中能识别的符号不一致（例：%0、%1、%2），为此在识别构件之前我们首先要用“转换CAD钢筋级别符号”的功能将钢筋级别转换为软件可以识别的符号。
四、识别连梁表、柱表识别连梁表、柱表的功能是直接针对CAD图中的表格进行识别并新建相关构件的。
这里需要注意的是，在CAD图纸中柱号的识别是按照柱的位置来识别的，而在软件中，柱号是在最底层位置，所以需要将柱号调整到软件中的对应位置。
同时在识别前最好新建好楼层，这样柱表中的楼层编号才不会为空。
广联达导入cad草图
导入cad草图：点击导入CAD图,选择图纸,比例输入1:1识别楼层表：点击识别楼层表,框起楼层表,右键确认,点击确认。
识别门窗表：点击识别门窗表,框起门窗表,右键确认,在编号一列上方选择名称,在宽和高上方分别选择宽度*高度,点击确认。
按装修构件识别装修表：点击按装修构件识别装修表,框起装修表,右键确认,在名称一列上方选择名称,点击确认。
按房间识别装修表：点击按房间识别装修表,框起装修表,右键确认,在上方依次选择房间,楼地面,踢脚…,最后选择对应楼层,点击确认。
识别轴网：先点击提取轴线,点击图层设置下的选择相同的图层的cad图元,点两下右键确认,再点击提取轴线标识,点击图层设置下的选择相同的图层的cad图元(包括轴号和轴距),点两下右键确认,最后点击识别轴网下的自动识别轴网。
注：第一步提取轴线后也可以ctrl+左键选择。
识别柱表：点击识别柱表,框起柱表,右键确认, 在上方依次选择柱号,标高…,点击确认。
根据识别的柱表生成构件：点击菜单栏->构件->柱表,点击生成构件,点击确认。
识别柱大样：先点击提取柱边线,点击ctrl+左键点右键确认,再点击提取柱标识(除柱边线外的所有标识),点击ctrl+左键点右键确认,再点击提取钢筋线,点击ctrl+左键点右键确认,最后点击识别柱大样下的自动识别柱大样。
识别柱：先点击提取柱边线,点击ctrl+左键点右键确认,再点击提取柱标识(名称+引线),点击ctrl+左键点右键确认,最后点击识别柱下的自动识别柱。
定位CAD图:先点击定位CAD图,再点击图纸的A轴与1轴的交点,拖动到轴网的A轴与1轴的交点(0,0),右键确认。
识别梁：定位CAD图后,先点击提取梁边线,点击ctrl+左键点右键确认,再点击提取梁标注(集中标注+原位标注),点击ctrl+左键点右键确认,最后点击识别梁下的自动识别梁,再点击识别原位标注下的自动识别原位标注。
识别梁构件：(不常用)先点击识别梁构件,再点击梁的标识右键确认,最后点击添加。
广联达导入CAD图技巧
导入CAD图常见问题及解决方法一、CAD图导入软件后，有部分图元丢失将CAD图导入GCL2008软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况：1.没有导入的图元已被锁定或冻结。
解决方法为：用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。
这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。
2.此文件为利用天正软件所创建的解决方法为：在天正7.0或7.5以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dwg文件转成TArch3的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图_t3.dwg”的文件，这时我们在GCL2008软件中再导入文件名带有_t3.dwg字样的文件就可以了。
3.CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块解决方法：通过AutoCAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些CAD文件的图块，被引用的CAD文件才是真正的可以读取的文件。
找到之后，选择绑定然后保存就可以识别了。
如下图详细操作步骤：一、将图A，图B置于一个文件夹内，使用CAD打开图A二、在命令提示栏内输入XR，按回车键三、在弹出的界面中，选择参照名，再选择绑定，如果是英文版的，选择命令BIND四、在弹出的对话框内选择绑定，再点击确定五、最后点击确定，退出外部参照管理器经过这样处理的CAD图纸，保存后，就可以直接导入软件中了。
二、CAD图导入软件时无法导入，在预览框无法预览到图对于在GCL2008软件中导入CAD时，在预览框无法预览到图可能有以下几种情况：1. 此CAD文件设计时采用块设计导致的解决办法：因为CAD文件设计时采用块设计导致无法导入到软件中的。
用CAD软件打开该文件，“ctrl+A”选中所有构件图元，然后点击菜单栏“修改”－“分解”功能，把图块炸开。
广联达导入CAD文件的操作方法详解
导入CAD功能的应用指南识别CAD文件的原理：软件通过对CAD中的原始的点、线进行识别。
提取线的方法有三种，1、自主选择；2、按图层选择；3、按颜色进行选择如果CAD文件中存在块和图片软件是没有办法进行识别的识别的步骤大致如下：A、导入CAD文件B、提取构件的边线和标识C、识别为GGJ9.0构件图元识别的正确操作流程为：先垂直构件(柱、墙)，后水平构件(主梁、次梁)；使用自动识别、框选识别时，如果CAD图纸不标准则不保证识别准确性；导入CAD电子图是分构件导入的，目前可以导入和识别有：轴网、柱、墙、门窗洞、梁、柱表、连梁表。
导入CAD文件的整体流程：1、图形的分解设计院设计的图纸并不是一层保存一个*.DWG文件的，而是把所有图均保存在一个CAD文件中，为此在导入前我们需要使用“CAD图形调整工具”来将其拆分为单张图纸再逐一导入。
第一步：点击主菜单下的〖CAD图〗→〖CAD图形调整工具〗进入“矢量编辑编辑器”窗口第二步：点击“矢量编辑编辑器”窗口主菜单下的〖文件〗→〖导入DWG文件...〗，选择需要拆分的*.DWG 文件；第三步：在导入的*.DWG图中拉框选择其中的一张图第四步：点击“矢量编辑编辑器”窗口主菜单下的〖文件〗→〖导出选中的图元〗，在弹出的“保存矢量图文件”窗口中确定保存路径，输入文件名点击“保存”即可。
第五步：重复第3～4步操作，将*.DWG中的每张图纸单独保存成一个文件。
图纸的规范性是影响CAD导入的主要因素为此我们还可以通过CAD图形调整工具来对CAD图形的字体内容以及各图层的颜色进行修改。
2、导入CAD图形将之前分解好的图形进行导入，分解后的图形文件为GVD格式。
这里需要注意的是再次导入一张CAD图形文件时，之前导入的CAD图形文件将被清除。
3、转换CAD钢筋级别符号在导入到钢筋软件中的CAD图中，我们会发现有一些钢筋级别符号是无法识别的（例：%%130、%%131、%%132），为此在识别构件之前首先要用“转换CAD钢筋级别符号”的功能将钢筋级别转换为软件可以识别的符号。
广联达钢筋算量CAD图形导入步骤
CAD图形导入软件后的识别的详细步骤是：一、导入CAD图：1、单击导航栏“CAD”识别下的，“CAD草图”。
2、单击“导入CAD图”按钮，在导入CAD图形对话框中，选中要导入的CAD图，如选上“02食堂结构”，右边出现要导入的图形。
这个图形可以放大。
3、在下面文件名栏中出现：XX结构，单击“打开”。
4、当出现“请输入原图比例”对话框，软件设置为1:1，单击“确定”。
这样XX结构的CAD图就导过来了。
二、保存CAD图：有时，一个工程存在多个楼层、多种构件类型的CAD图在一起，为了方便导图，需要把各个楼层“单独拆分”出来，这时就要逐个把要用到的楼层图单独导出为一个独立文件，再利用这些文件识别。
其方法：1、单击菜单栏中的“CAD识别”，再单击“导出选中的CAD图形”，然后在绘图区域“拉框选择”想要导出的图。
2、单击“右键”确定，弹出“另存为”对话框。
3、在另存为的对话框中的“文件名”栏中，输入上“文件名”如桩基图，单击“保存”4、在弹出的“提示”对话框时，单击“确定”，完成导出保存拆分CAD图的操作。
三、清除CAD图：全部图纸导出保存后，单击“清除CAD图”按钮，这时，就可把全部原来的CAD图清理没了。
四、提取拆分的CAD图：1、首先切换到“基础层”，单击“导入CAD图”，弹出“导入CAD图形”对话框。
2、选择“基础图”，单击“打开”，在弹出的“请输入原图比例”对话框，软件设置为1:1，单击“确定”。
这样，基础图就显示出来了。
五、轴网识别：1、点击“导航”条下的“CAD识别”，单击“识别轴网”。
2、单击绘图工具栏中的“提取轴线边线”，再单击“图层设置”按钮，点击“选择相同图层的CAD图元”或“选择相同顔色的CAD图元”。
3、单击需要提取的轴线。
（此过程中也可以点选或框选需要提取的CAD图元）。
a) 点击“右键”确认选择，则选择上的轴线自动消失，并存放在“已提取的CAD图层”中。
b) 单击绘图工具栏中的“提取轴线标识”，再单击“图层设置”按钮，点击“选择相同图层的CAD图元”或“选择相同顔色的CAD图元”。
广联达钢筋算量CAD图形导入步骤
CAD图形导入软件后的识别的详细步骤是：一、导入CAD图：1、单击导航栏“CAD”识别下的，“CAD草图”。
2、单击“导入CAD图”按钮，在导入CAD图形对话框中，选中要导入的CAD图，如选上“02食堂结构”，右边出现要导入的图形。
这个图形可以放大。
3、在下面文件名栏中出现：XX结构，单击“打开”。
4、当出现“请输入原图比例”对话框，软件设置为1:1，单击“确定”。
这样XX结构的CAD 图就导过来了。
二、保存CAD图：有时，一个工程存在多个楼层、多种构件类型的CAD图在一起，为了方便导图，需要把各个楼层“单独拆分”出来，这时就要逐个把要用到的楼层图单独导出为一个独立文件，再利用这些文件识别。
其方法：1、单击菜单栏中的“CAD识别”，再单击“导出选中的CAD图形”，然后在绘图区域“拉框选择”想要导出的图。
2、单击“右键”确定，弹出“另存为”对话框。
3、在另存为的对话框中的“文件名”栏中，输入上“文件名”如桩基图，单击“保存”4、在弹出的“提示”对话框时，单击“确定”，完成导出保存拆分CAD图的操作。
三、清除CAD图：全部图纸导出保存后，单击“清除CAD图”按钮，这时，就可把全部原来的CAD图清理没了。
四、提取拆分的CAD图：1、首先切换到“基础层”，单击“导入CAD图”，弹出“导入CAD图形”对话框。
2、选择“基础图”，单击“打开”，在弹出的“请输入原图比例”对话框，软件设置为1:1，单击“确定”。
这样，基础图就显示出来了。
五、轴网识别：1、点击“导航”条下的“CAD识别”，单击“识别轴网”。
2、单击绘图工具栏中的“提取轴线边线”，再单击“图层设置”按钮，点击“选择相同图层的CAD图元”或“选择相同顔色的CAD图元”。
3、单击需要提取的轴线。
（此过程中也可以点选或框选需要提取的CAD图元）。
a) 点击“右键”确认选择，则选择上的轴线自动消失，并存放在“已提取的CAD图层”中。
b) 单击绘图工具栏中的“提取轴线标识”，再单击“图层设置”按钮，点击“选择相同图层的CAD图元”或“选择相同顔色的CAD图元”。
广联达钢筋算量导入cad图步骤
广联达钢筋算量导入cad图步骤导入CAD文件新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层栓标号），我们在绘图输入界面当中，通过构件导航栏中打开“CAD识图”导航栏，按照导航栏的顺序进行操作即可。
点击“CAD草图”，在工具栏中点击“导入CAD图”，然后找到存放CAD图文件的路径并打开，导入过程当中，还需要根据CAD图纸比例的大小，设置并调整，软件默认是1:1。
在“CAD草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。
温馨提示：由于现在大部分的CAD图有多个CAD图单元组成，在导入前，可以在CAD软件或者CAD图形调整工具把CAD分割开来，然后再进行导入，这样可以提高CAD导入的速度。
二、导入轴网在导航栏中选择“识别轴网”，然后选择提取轴线（ctrl,左键选择，右键确认），提取轴标识（ctrl,左键选择，右键确定），最后点击“识别轴线”，这样就可以把轴线识别过来了。
温馨提示:通过CAD识别过来的轴线是辅助轴线;选择导入轴线的CAD图尽量是轴网最完整的。
三、导入柱提取柱的操作步骤：第一步:在“CAD草图”中导入CAD图，CAD图中需包括可用于识别的柱；（如果已经导入了CAD图则此步可省略）第二步:在“CAD草图”中转换钢筋级别符号，识别柱表并重新定位CAD图；第三步:点击导航栏“CAD识别”中的“识别柱”；第四步:点击工具条“提取柱边线”；笫四步:利用'‘选择相同图层的CAD图元”（ctrl,左键）或''选择相同颜色的CAD 图元” （alt,左键）的功能选中需要提取的柱CAD图元，此过程中也可以点选或框选需要提取的CAD图元，点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在'‘已提取的CAD图层”中；笫五步:点击绘图工具条“提取柱标识”；笫六步:选择需要提取的柱标识CAD图元，点击鼠标右键确认选择；笫七步:检查提取的柱边线和柱标识是否准确，如果有误还可以使用“画CAD 线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改；第八步:点击工具条“自动识别柱”下的“自动识别柱”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。
广联达里面如何导进CAD图形
广联达里面如何导进CAD图形
随着造价计算软件导图功能的推出和使用，极大的方便了造价的算量工作，提高了工作效率。
那么大家知道广联达里面如何导进CAD 图形吗?下面是店铺整理的广联达里面如何导进CAD图形的方法，希望能给大家解答。
广联达里面导进CAD图形的方法
在我的电脑桌面上找到广联达钢筋算量的图标，双击打开。
打开之后，都要新建工程，如何新建工程在我的另一篇“广联达算量软件如何新建工程”里面有详细的步骤和介绍。
鼠标点击绘图输入的CAD识别。
鼠标点击CAD识别栏中的CAD草图。
调出的图纸管理的对话框中鼠标选择添加图纸。
找到所需要的建筑结构图，点打开。
这样，CAD图纸就完全导入了。
关于广联达软件导CAD图的具体操作步骤——
关于广联达软件导CAD图的具体操作步骤——关于广联达软件导CAD图的具体操作步骤——简单易学2010年12月18日导入CAD电子图的一般步骤：（作者感悟：其实CAD导图操作极其简单，主要是准备工作要做好，因为现在设计院的图纸越来越变化多样，一定要将图纸分解好，总体分三大步：提取边线，提取标识，识别）1、导入CAD文件；2、提取构件的边线和标识；3、识别为GGJ10.0构件图元。
识别构件的正确操作流程为：1、先识别垂直构件(如：柱、墙)，2、识别水平构件(如：主梁、次梁)。
导入CAD电子图是分构件导入的，目前可以导入和识别的有：轴网、柱、墙、门窗洞、梁、柱表、连梁表。
导入CAD电子图的整体流程：一、图形的分解大多数设计院设计的图纸并不是一层保存一个*.DWG文件，而是把所有图均保存在一个CAD文件中，因此在导入前我们需要使用“CAD图形调整工具”来将其拆分为单张图纸再逐一导入。
同时图纸的规范性是影响CAD导入的主要因素，为此我们还可以通过“CAD图形调整工具”的功能来对CAD图形的字体、内容等进行编辑和修改。
二、导入CAD图形将之前分解好的图形进行导入（分解后的图形文件为*.GVD格式），也可以直接将*.DWG图形文件导入到GGJ10.0软件中。
这里需要注意的是再次导入一个CAD图形文件时，之前导入的CAD图形文件将被清除。
三、转换CAD钢筋级别符号很多CAD图纸中，我们会发现钢筋的级别标注都不太规范，或者跟软件中能识别的符号不一致（例：%0、%1、%2），为此在识别构件之前我们首先要用“转换CAD钢筋级别符号”的功能将钢筋级别转换为软件可以识别的符号。
四、识别连梁表、柱表识别连梁表、柱表的功能是直接针对CAD图中的表格进行识别并新建相关构件的。
这里需要注意的是，在CAD图纸中柱号的识别是按照柱的位置来识别的，而在软件中，柱号是在最底层位置，所以需要将柱号调整到软件中的对应位置。
同时在识别前最好新建好楼层，这样柱表中的楼层编号才不会为空。

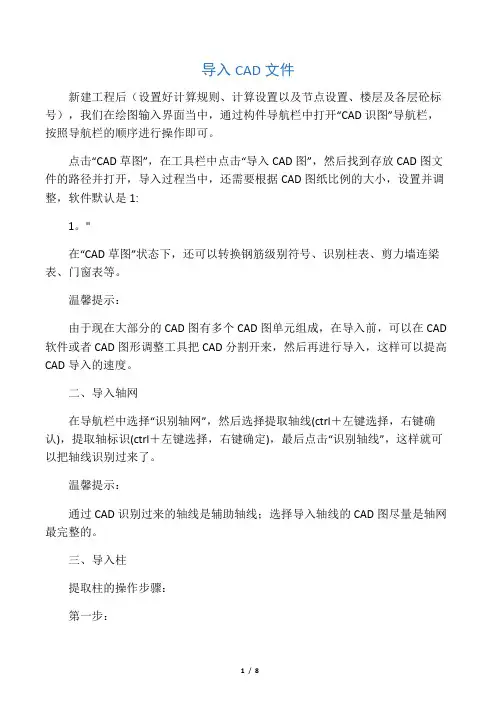

广联达钢筋算量导入CAD图步骤
导入CAD文件新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层砼标号），我们在绘图输入界面当中，通过构件导航栏中打开“CAD识图”导航栏，按照导航栏的顺序进行操作即可。
点击“CAD草图”，在工具栏中点击“导入CAD图”，然后找到存放CAD图文件的路径并打开，导入过程当中，还需要根据CAD图纸比例的大小，设置并调整，软件默认是1:1。
在“CAD草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。
温馨提示：由于现在大部分的CAD图有多个CAD图单元组成，在导入前，可以在CAD软件或者CAD图形调整工具把CAD分割开来，然后再进行导入，这样可以提高CAD导入的速度。
二、导入轴网在导航栏中选择“识别轴网”，然后选择提取轴线(ctrl＋左键选择，右键确认)，提取轴标识(ctrl＋左键选择，右键确定)，最后点击“识别轴线”，这样就可以把轴线识别过来了。
温馨提示：通过CAD识别过来的轴线是辅助轴线；选择导入轴线的CAD图尽量是轴网最完整的。
三、导入柱提取柱的操作步骤：第一步：在“CAD草图”中导入CAD图，CAD图中需包括可用于识别的柱；（如果已经导入了CAD图则此步可省略）第二步：在“CAD草图”中转换钢筋级别符号，识别柱表并重新定位CAD图；第三步：点击导航栏“CAD识别”中的“识别柱”；第四步：点击工具条“提取柱边线”；第四步：利用“选择相同图层的CAD图元”（ctrl＋左键）或“选择相同颜色的CAD图元”（alt＋左键）的功能选中需要提取的柱CAD图元，此过程中也可以点选或框选需要提取的CAD图元，点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD 图层”中；第五步：点击绘图工具条“提取柱标识”；第六步：选择需要提取的柱标识CAD图元，点击鼠标右键确认选择；第七步：检查提取的柱边线和柱标识是否准确，如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改；第八步：点击工具条“自动识别柱”下的“自动识别柱”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。
广联达钢筋算量CAD图形导入步骤
CAD图形导入软件后的识别的详细步骤是：一、导入CAD图：1、单击导航栏“CAD”识别下的，“CAD草图”。
2、单击“导入CAD图”按钮，在导入CAD图形对话框中，选中要导入的CAD图，如选上“02食堂结构”，右边出现要导入的图形。
这个图形可以放大。
3、在下面文件名栏中出现：XX结构，单击“打开”。
4、当出现“请输入原图比例”对话框，软件设置为1:1，单击“确定”。
这样XX结构的CAD图就导过来了。
二、保存CAD图：有时，一个工程存在多个楼层、多种构件类型的CAD图在一起，为了方便导图，需要把各个楼层“单独拆分”出来，这时就要逐个把要用到的楼层图单独导出为一个独立文件，再利用这些文件识别。
其方法：1、单击菜单栏中的“CAD识别”，再单击“导出选中的CAD图形”，然后在绘图区域“拉框选择”想要导出的图。
2、单击“右键”确定，弹出“另存为”对话框。
3、在另存为的对话框中的“文件名”栏中，输入上“文件名”如桩基图，单击“保存”4、在弹出的“提示”对话框时，单击“确定”，完成导出保存拆分CAD图的操作。
三、清除CAD图：全部图纸导出保存后，单击“清除CAD图”按钮，这时，就可把全部原来的CAD图清理没了。
四、提取拆分的CAD图：1、首先切换到“基础层”，单击“导入CAD图”，弹出“导入CAD图形”对话框。
2、选择“基础图”，单击“打开”，在弹出的“请输入原图比例”对话框，软件设置为1:1，单击“确定”。
这样，基础图就显示出来了。
五、轴网识别：1、点击“导航”条下的“CAD识别”，单击“识别轴网”。
2、单击绘图工具栏中的“提取轴线边线”，再单击“图层设置”按钮，点击“选择相同图层的CAD图元”或“选择相同顔色的CAD图元”。
3、单击需要提取的轴线。
（此过程中也可以点选或框选需要提取的CAD图元）。
a) 点击“右键”确认选择，则选择上的轴线自动消失，并存放在“已提取的CAD图层”中。
b) 单击绘图工具栏中的“提取轴线标识”，再单击“图层设置”按钮，点击“选择相同图层的CAD图元”或“选择相同顔色的CAD图元”。
