化合物半导体器件的辐射效应

合集下载

半导体器件辐射效应及抗辐射加固

半导体器件辐射效应及抗辐射加固随着空间技术和国防科技的不断发展，半导体器件在航空、航天、军事等领域的应用越来越广泛。

然而，半导体器件在受到空间辐射后会产生各种效应，如离子注入、光刻、蚀刻等，这些效应会导致器件性能下降甚至失效。

为了提高半导体器件的可靠性，抗辐射加固技术成为了研究热点。

半导体器件受到辐射后，会产生各种效应。

其中，离子注入是一种常见的辐射效应，它是指高能离子在半导体中注入并形成堆积层，从而导致器件性能下降。

光刻则是指辐射引起的半导体表面形态变化，它会导致器件的几何形状和尺寸发生变化，进而影响性能。

蚀刻也是辐射效应之一，它是指辐射引起的半导体表面物质损失和形貌变化，进而导致器件性能下降。

为了应对半导体器件的辐射效应，各种抗辐射加固技术应运而生。

材料选择是一种有效的加固方法。

通过选择具有优良抗辐射性能的材料，如碳化硅、砷化镓等，可以显著提高半导体器件的抗辐射能力。

结构优化也是一种有效的抗辐射加固技术。

例如，通过优化器件的结构，可以降低辐射对器件性能的影响。

减少剂量率也是一种可行的加固方法。

通过降低辐射剂量率，可以减少器件受到的辐射损伤，从而提高器件的可靠性。

为了比较各种加固技术效果，我们选取了一种常见的半导体器件——互补金属氧化物半导体（CMOS）进行实验研究。

我们采用材料选择方法，分别选用碳化硅和硅材料制作CMOS器件。

实验结果表明，碳化硅材料的CMOS器件性能更稳定，抗辐射能力更强。

然后，我们采用结构优化方法，对CMOS器件的结构进行了优化设计。

优化后的CMOS 器件在受到辐射后，性能下降幅度明显减小。

我们采用减少剂量率方法，降低了辐射剂量率。

实验结果显示，降低剂量率后，CMOS器件的性能更加稳定。

本文对半导体器件的辐射效应及抗辐射加固技术进行了深入探讨。

通过实例分析，我们发现材料选择、结构优化和减少剂量率等抗辐射加固技术均能有效地提高半导体器件的抗辐射能力，从而提高器件的可靠性。

其中，材料选择是最为关键的加固方法，它直接决定了器件的抗辐射性能。

宇宙射线对半导体器件影响的研究

宇宙射线对半导体器件影响的研究近年来，随着半导体器件的广泛应用和信号处理的要求不断提高，对于宇宙射线对半导体器件的影响研究也越来越受到关注。

由于宇宙射线能够产生较高的能量，对于半导体器件的影响也更为严重。

因此，如何减轻或避免宇宙射线对半导体器件的影响，成为了科学家们的研究方向。

首先，我们来看一下宇宙射线的组成和特征。

宇宙射线是来自宇宙空间的高速粒子，这些粒子包括质子、α粒子、重离子和光子等。

它们能够穿过大气层、云层和建筑物等物体，并对电子器件产生较大的影响。

宇宙射线的轨道高度越高，影响的程度也越大。

在现代半导体器件中，全球范围内每天接受到的宇宙射线剂量在几千个自然电荷单位（nCeu）以上，因此，对于半导体器件的影响也必须引起足够的重视。

其次，我们来分析宇宙射线对半导体器件的影响。

宇宙射线照射在半导体器件上主要有两种影响：辐射效应和电磁效应。

辐射效应是指宇宙射线和其他粒子的能量在半导体表面释放时导致的影响。

辐射效应包括电离和捕获效应。

电磁效应是指宇宙射线和其他粒子与半导体中电荷的相互作用导致的影响。

电磁效应包括静电效应和磁气效应。

具体来说，辐射效应会使半导体中的载流子浓度减少，从而导致电阻率增高、寿命缩短和噪声增大等问题。

电磁效应则会引起电场电荷累积、反向漏电流增大、噪声增加等问题。

此外，辐照还会使器件的表面及界面产生缺陷，并进一步影响器件性能。

那么，如何降低宇宙射线对半导体器件的影响呢？目前，方案有两种：一是通过控制工艺，提高器件的可靠性；二是通过选择合适的材料、结构和加工条件等方式来减轻辐射损伤。

在选择材料时，高禁带宽和低活化能的材料更容易受到宇宙射线的影响。

而选择适当的加工条件和器件结构，比如减薄层结构、增加氧化层厚度、减少漏电流等方法，则可以有效地减轻宇宙射线对器件的影响。

值得一提的是，近年来，利用宇宙射线进行半导体探测器检测应用的领域也在不断扩展。

在探测器制造中，由于宇宙线的穿透力强，在粒子检测中发挥着重要作用。

第六章III-V族化合物半导体

6-及条件的依据：相图
非凝聚体系相图与凝聚体系相图的差别非凝聚体系P-T-X相图

GaAs作为重要半导体材料的主要特征
直接带隙，光电材料迁移率高，适于制作超高频超高速器件和电路易于制成非掺杂半绝缘单晶，IC中不必作绝缘
隔离层，简化IC，减少寄生电容，提高集成度 Eg较大，可在较高温度下工作抗辐射能力强太阳电池，转换率比Si高 Gunn效应，新型功能器件
能带结构：直接带隙导带中有两个次能谷X，L，与主能谷能量差不大主能谷中：电子有效质量较小，迁移率较高次能谷种：电子有效质量大，迁移率小，态密度大，室温下：电子处于主能谷当外电场超过某一阈值时：电子由主能谷→次能谷，迁移率由大→小，出现：电场增大，电流减小的负阻效应体效应（电子转移效应），Gunn效应（1963年）
GaAs晶体生长的两个途径
熔体生长：先合成1:1的化合物熔体然后直
接由熔体中生长其单晶溶液生长：由某一组分的溶液中生长化合物晶体（常以III族元素作溶剂）
对Ga-As体系精细相图
GaAs在加热时发生的一些可逆反应熔体生长的GaAs晶体一般含有较多的Ga空
位

GaAs的物理、化学性质
暗灰色，有金属光泽其晶格常数随T及化学计量偏离有关，
a（富As）<a（富Ga）室温下对H2O和O2是稳定的大气中600℃以上开始氧化真空中800 ℃以上开始离解与盐酸×与浓硝酸∨易溶于王水
GaAs的能带结构与Gunn效应
GaAs能带结构和Gunn效应
第六章 III-V族化合物半导体
IIIA元素：B 、Al、Ga、In
VA元素： N、P、As、Sb 组合形成的化合物15种（BSb除外）目前得到实用的III-V族化合物半导体 GaN GaP GaAs InP GaSb InSb InAs 原子序数之和：由小→大材料熔点：由高→低带隙宽度：由大→小

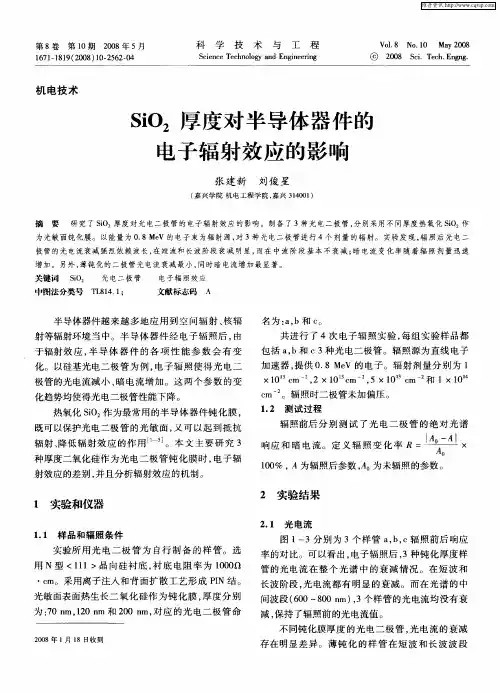

SiO2厚度对半导体器件的电子辐射效应的影响

×
１０，０％Ａ为辐照后参数，。Ａ为未辐照的参数。
１实验和仪器
１１样品和辐照条件．实验所用光电二极管为自行制备的样管。选用Ｎ型＜１１＞晶向硅衬底，底电阻率为１０ｎ１衬００
・ｍ。采用离子注人和背面扩散工艺形成ＰＮ结。ｃＩ
不同钝化膜厚度的光电二极管，电流的衰减光存在明显差异。薄钝化的样管在短波和长波波段
维普资讯
≥ ．趟霉Ｖ＼
≥ ．＼霉《
６５体器３２（张建新，：ｉ度对半导４件的电子辐射效应的影响等ＳＯ厚（００００００
间波段（０８０ｎ，６０～０ｍ）３个样管的光电流均没有衰
光敏面表面热生长二氧化硅作为钝化膜，度分别厚
为：０ｎ１０ｎ和２０ｎ对应的光电二极管命７ｍ，２ｍ０ｍ，
２００８年１月１８日收到
减，保持了辐照前的光电流值。
２实验结果
２１光电流．
图１— ３分别为３个样管ａｂｃ辐照前后响应，，率的对比。可以看出，电子辐照后，３种钝化厚度样
管的光电流在整个光谱中的衰减情况。在短波和长波阶段，电流都有明显的衰减。而在光谱的中光
பைடு நூலகம்
１０期
０５
０４
０３
０２

第五章半导体中的光辐射和光吸收

第五章半导体中的光辐射和光吸收1. 名词解释：带间复合、杂质能级复合、激子复合、等电子陷阱复合、表面复合。

带间复合：在直接带隙的半导体材料中，位于导带底的一个电子向下跃迁，同位于价带顶的一个空穴复合，产生一个光子，其能量大小正好等于半导体材料E。

的禁带宽度g浅杂质能级复合：杂质能级有深有浅，那些位置距离导带底或价带顶很近的浅杂质能级，能与价带之间和导带之间的载流子复合为边缘发射，其光子能量总E小。

比禁带宽度g激子复合：在某些情况下，晶体中的电子和空穴可以稳定地结合在一起，形成一个中性的“准粒子”，作为一个整体存在，即“激子”。

在一定条件下，这些激子中的电子和空穴复合发光，而且效率可以相当高，其复合产生的光子能量小E。

于禁带宽度g等电子陷阱复合：由于等电子杂质的电负性和原子半径与基质原子不同，产生了一个势场，产生由核心力引起的短程作用势，从而形成载流子的束缚态，即陷阱能级，可以俘获电子或空穴，形成等电子陷阱上的束缚激子。

由于它们是局域化的，根据测不准关系，它们在动量空间的波函数相当弥散，电子和空穴的波函数有大量交叠，因而能实现准直接跃迁，从而使辐射复合几率显著提高。

表面复合：晶体表面的晶格中断，产生悬链，能够产生高浓度的深的或浅的能级，它们可以充当复合中心。

通过表面的跃迁连续进行表面复合，不会产生光子，因而是非辐射复合。

2. . 什么叫俄歇复合，俄歇复合速率与哪些因素有关？为什么长波长的InGaAsP 等材料的俄歇复合比短波长材料严重？为什么俄歇复合影响器件的J th 、温度稳定性和可靠性？解析：● 俄歇效应是一个有三粒子参与、涉及四个能级的非辐射复合的效应。

在半导体中，电子与空穴复合时，把能量或者动量通过碰撞转移给第三个粒子跃迁到更高能态，并与晶格反复碰撞后失去能量。

这种复合过程叫俄歇复合.整个过程中能量守恒，动量也守恒。

●半导体材料中带间俄歇复合有很多种，我们主要考虑CCHC 过程（两个导带电子与一个重空穴）和CHHS 过程（一个导带电子和两个重空穴）。

锗硅异质结双极晶体管空间辐射效应研究进展

第20卷第6期2022年6月Vol.20，No.6Jun.，2022太赫兹科学与电子信息学报Journal of Terahertz Science and Electronic Information Technology锗硅异质结双极晶体管空间辐射效应研究进展李培1，贺朝会*1，郭红霞2，张晋新3，魏佳男4，刘默寒5(1.西安交通大学核科学与技术学院，陕西西安710049；2.西北核技术研究院，陕西西安710024；3.西安电子科技大学空间科学与技术学院，陕西西安710126；4.模拟集成电路国家重点实验室，重庆400060；5.中国科学院特殊环境功能材料与器件重点实验室，新疆乌鲁木齐830011)摘要：异质结带隙渐变使锗硅异质结双极晶体管(SiGe HBT)具有良好的温度特性，可承受-180~+200℃的极端温度，在空间极端环境领域具有诱人的应用前景。

然而，SiGe HBT器件由于材料和工艺结构的新特征，其空间辐射效应表现出不同于体硅器件的复杂特征。

本文详述了SiGe HBT的空间辐射效应研究现状，重点介绍了国产工艺SiGe HBT的单粒子效应、总剂量效应、低剂量率辐射损伤增强效应以及辐射协同效应的研究进展。

研究表明，SiGe HBT作为双极晶体管的重要类型，普遍具有较好的抗总剂量和位移损伤效应的能力，但单粒子效应是制约其空间应用的瓶颈问题。

由于工艺的不同，国产SiGe HBT还表现出显著的低剂量率辐射损伤增强效应响应和辐射协同效应。

关键词：锗硅异质结双极晶体管；单粒子效应；总剂量效应；低剂量率辐射损伤增强效应；电离总剂量/单粒子效应协同效应；电离总剂量/位移损伤协同效应中图分类号：TN325文献标志码：A doi：10.11805/TKYDA2021443Advance in space radiation effects of SiGe heterojunction bipolar transistorsLI Pei1，HE Chaohui*1，GUO Hongxia2，ZHANG Jinxin3，WEI Jia'nan4，LIU Mohan5(1.Department of Nuclear Science and Technology，Xi'an Jiaotong University，Xi'an Shaanxi710049，China；2.Northwest Institute of Nuclear Technology，Xi'an Shaanxi710024，China；3.School of Aerospace Science and Technology，Xidian University，Xi'an Shaanxi 710126，China；4.National Key Laboratory of Analog Integrated Circuits，Chongqing400060，China；5.Key Laboratory of Functional Materials and Devices for Special Environments of Chinese Academy of Sciences，Urumqi Xinjiang830011，China)AbstractAbstract：：Silicon-Germanium Heterojunction Bipolar Transistors(SiGe HBTs)is a strong contender for space applications in extreme environment on account of its superior temperature characteristics,which can bear extreme temperatures from-180℃to200℃owing to the bandgap grading of heterojunction.Because of new features in material,structure and process,the radiation effects of SiGe HBTs presentcomplex characteristics which are different from those of bulk-Si devices.In this work,the researchdynamics and trends of space radiation effects in SiGe HBTs are introduced,and the radiation effects ofdomestic SiGe HBTs include Single Event Effects(SEE),Total Ionizing Dose(TID)effect,Enhanced LowDose Rate Sensitivity(ELDRS)and synergistic effect are highlighted.The research shows that SiGe HBTnaturally presents favorable build-in TID and displacement damage hardness without any radiationhardening,but the high sensitivity to SEE is a main drawback.Due to the different manufacturingprocesses,the domestic SiGe HBTs experience significant low dose rate sensitivity and are vulnerable tocombined effect of ionizing dose/displacement damage and total ionizing dose on single event effect.KeywordsKeywords：：SiGe heterojunction bipolar transistors；Single Event Effects；Total Ionizing Dose effect；Enhanced Low Dose Rate Sensitivity；synergistic effect of total ionizing dose and single eventeffect；synergistic effects of ionizing dose and displacement damage文章编号：2095-4980(2022)06-0523-12收稿日期：2021-12-30；修回日期：2022-03-21基金项目：国家自然科学基金资助项目(12005159)；强脉冲辐射环境模拟与效应国家重点实验室开放课题资助项目(SKLIPR2010)*通信作者：贺朝会email:*******************太赫兹科学与电子信息学报第20卷锗硅异质结外延生长技术首次实现了硅基的能带工程，Ge 的引入带来了一系列器件性能的提升[1-3]。

辐射效应中的总剂量效应和单粒子效应

辐射效应中的总剂量效应和单粒⼦效应
总剂量效应 TID
γ光⼦或⾼能离⼦在集成电路的材料中电离产⽣电⼦空⽳对. 电⼦空⽳随即发⽣复合、扩散和漂
移,最终在氧化层中形成氧化物陷阱电荷或者在氧化层与半导体材料的界⾯处形成界⾯陷阱电荷,使
器件的性能降低甚⾄失效. γ光⼦或⾼能离⼦在单位质量的材料中电离沉积的能量称作剂量,单位rad
或Gy.随着剂量的增加,器件性能逐渐降低;当剂量积累到⼀定程度时, 器件功能失效. 因此, 这种现象
称为电离总剂量效应。

对⼀个元器件来讲，有三个参数决定了元器件所受辐射的类型及强度：
1，粒⼦辐射积分通量单位为粒⼦/平⽅厘⽶。

2，剂量率，它表明了单位时间内材料从⾼能辐射环境中吸收的能量，其单位为拉德/秒(rad/s)
3，总剂量，它是材料从⾼能环境中吸收的能量，单位为拉德（硅）（rad/（Si））.
单粒⼦效应
Single event effect，⼜称单事件效应。

⾼能带电粒⼦在器件的灵敏区内产⽣⼤量带电粒⼦的现象。

它属于电离效应。

当能量⾜够⼤的粒⼦射⼊集成电路时，由于电离效应（包括次级粒⼦的），产⽣数量极多的电离空⽳⼀电⼦对，引起半导体器件的软错误，使逻辑器件和存储器产⽣单粒⼦翻转，CMOS器件产⽣单粒⼦闭锁，甚⾄出现单粒⼦永久损伤的现象。

集成度的提⾼、特征尺⼨降低、临界电荷和有效LED阈值下降等会使执单粒⼦扰动能⼒降低。

器件的抗单粒⼦翻转能⼒明显与版图设计、⼯艺条件等因素有关。

SEE 单粒⼦效应
SEL 单事件/粒⼦闭锁 Single Event Latch-up
SEU 单事件/粒⼦翻转 Single Event Upset。

半导体器件抗辐射特性研究及其应用探究

半导体器件抗辐射特性研究及其应用探究随着半导体器件在现代电子技术中的广泛应用，面临的辐射环境也越来越严峻，尤其是在航空航天、核能、卫星等高辐射环境下，半导体器件的抗辐射特性显得极其重要。

因此，对半导体器件的抗辐射性能进行研究和探究，对于促进半导体器件的发展和应用具有重大的意义。

一、半导体器件抗辐射特性研究1. 辐射引起的半导体器件损伤半导体器件在辐射环境中会受到电离辐射和非电离辐射的影响。

电离辐射主要是指高能粒子、中子和γ射线等带电粒子的影响，它们可以激发、电离、断键甚至严重破坏半导体器件中的原子和分子结构；非电离辐射主要是指紫外线、X射线和电场辐射等电磁波的影响，它们通过热效应、绝缘层击穿等方式来影响半导体器件的性能。

辐射引起的半导体损伤主要表现为电性能参数的变化和结构损伤。

其中，电性能参数的变化如电流增大、电压漏失、增益下降等，结构损伤如空隙和缺陷的形成、管子损坏等。

2. 半导体器件抗辐射特性研究方法研究半导体器件的抗辐射特性，实验是其中最为重要的手段。

实验方法包括辐射后退火、快速载流子注入、辐射诱导电子注入等。

其中，辐射后退火实验是比较常见的方法。

该方法是将半导体器件进行一定的辐射后，再进行高温热处理，进而研究器件的性能参数变化。

此外，还可以使用快速载流子注入技术，通过大电流注入来模拟辐射引起的损伤，研究器件损伤後的快速修复和慢性损伤的积累。

3. 半导体器件抗辐射特性研究进展半导体器件的抗辐射特性研究在我国的发展趋势中，日益表现出了两方面：一方面，随着半导体器件在电子、信息技术等领域的广泛应用，对其抗辐射性能的要求不断提高，研究正日益走向深入。

另一方面，伴随着我国航空航天事业的发展，卫星、探测器等高科技产品的需求不断提高。

因此，卫星等高科技产品对于半导体器件的辐射抗性要求更高，研究在这方面的需求也日益增长。

二、半导体器件抗辐射特性应用探讨1. 航空航天领域在航空航天领域，半导体器件所承受的辐射环境相对较为严苛，必须具有高稳定性和较强的抗辐射能力，以保证产品的可靠性。

半导体的光学性质和光电与发光现象

束缚在杂质能级上的电子或空穴也可以引起光的吸收。

电子可以吸收光子跃迁到导带能级；光电导灵敏度一般定义为单位光照度所引起的光电导。

复合和陷阱效应对光电导的影响少数载流子陷阱作用多数载流子陷阱作用本征光电导的光谱分布指对应于不同的波长，光电导响应灵敏度的变化关系。

杂质光电导对于杂质半导体，光照使束缚于杂质能级上的电子或空穴电离，因而增加了导带或价带的载流子浓度，产生杂质光电导。

4半导体的光生伏特效应当用适当波长的光照射非均匀半导体（pn结等）时，由于内建电场的作用（不加外电场），半导体内部产生电动势（光生电压）；如将pn结短路，则会出现电流（光生电流）。

这种由内建场引起的光电效应，称为光生伏特效应。

pn结的光生伏特效应由于pn结势垒区内存在较强的内建场（自n区指向p区），结两边的光生少数载流子受该场的作用，各自向相反方向运动：p区的电子穿过pn结进入n区；n区的空穴进入p区，使p端电势升高，n端电势降低，于是pn结两端形成了光生电动势，这就是pn结的光生伏特效应。

光电池的电流电压特性5半导体发光1.处于激发态的电子可以向较低的能级跃迁，以光辐射的形式释放能量。

也就是电子从高能级向低能级跃迁，伴随着发射光子。

这就是半导体的发光现象。

2.产生光子发射的主要条件是系统必须处于非平衡状态，即在半导体内需要有某种激发过程存在，通过非平衡载流子的复合，才能形成发光。

3.发光过程：电致发光（场致发光）、光致发光和阴极发光。

其中电致发光是由电流（电场）激发载流子，是电能直接转变为光能的过程。

辐射跃迁从高能态到低能态：1.有杂质或缺陷参与的跃迁2.带与带之间的跃迁3.热载流子在带内跃迁上面提到，电子从高能级向较低能级跃迁时，必须释放一定的能量。

如跃迁过程伴随着放出光子，这种跃迁称为辐射跃迁。

GaN基半导体材料与HEMT器件辐照效应研究

GaN基半导体材料与HEMT器件辐照效应探究引言：随着电子器件的快速进步，尤其是在高功率、高频率和高温环境中的应用需求增加，GaN（氮化镓）材料作为一种新型半导体材料，因其具有优异的物理性能而备受关注。

GaN基高电子迁移率晶体管（High Electron Mobility Transistor，HEMT）器件作为GaN材料的一种重要应用，具有高功率密度、高频率特性和低电压运行等优势，因此在通信、雷达、无线电等领域中有广泛应用。

然而，辐照效应作为半导体器件在高辐射环境下的响应问题，对于GaN基材料及其HEMT器件的性能稳定性和可靠性具有重要影响。

因此，对于GaN基半导体材料与HEMT器件辐照效应的探究显得尤为重要。

1. GaN材料的基本特性GaN材料具有宽带隙、高饱和漂移速度、高热导率和抗辐照能力等特点，这使得它在高功率和高频率应用中具有优势。

GaN材料的能带结构决定了其优异的物理性能，包括高电子迁移率、高饱和漂移速度和高电子浓度等。

此外，GaN材料具有优异的热导率和抗辐射能力，使其在高温环境下具有较好的稳定性。

2. 辐照对GaN材料性能的影响辐照是指在高能粒子或电磁辐射的作用下，材料内部发生结构变化或电学性能发生变化的过程。

由于高能粒子的辐照会产生位错、束缚态等缺陷，这些缺陷会影响GaN材料的物理性能，导致性能下降。

另外，电离辐射也会导致GaN材料中载流子密度的变化，从而影响器件的电学性能。

3. GaN基HEMT器件辐照效应探究3.1 辐照引起的表面态在高能粒子的辐照下，表面上会形成大量的气体分子、氧化物、原子氮等杂质，这些杂质在表面形成气体分子，导致表面态的形成。

表面态的引入会使HEMT器件的电流漏向表面，从而导致器件性能下降。

3.2 辐照引起的漂移道失效GaN基HEMT器件中的漂移区是电子的主要运动通道，是器件性能的关键部分。

由于杂质辐射效应，漂移区中的氮、硅等杂质元素与GaN基材料形成化学反应，会导致漂移区材料的退化，从而影响器件电流密度和迁移率等性能。

半导体的光、热、磁效应

明特性 I = I S exp
I
Voc I sc

qV − 1 − I L k0T
（V是外加电压）
V
Pmax (最大输出功率） ×100% 光电转换效率(PCE) η = Pin (入射光功率)
填充因子FF =
η=
I sc × Voc × FF ×100% Pin
19
在正向电压，少子注入 ——电子由n区注入p区 ——空穴由p区注入n区
扩散时与多子复合而发光（辐射复合）
• 核心过程为自发辐射（直接跃迁/通过杂质对跃迁） • 光子不相干：方向不同，相位随机 • 光的峰值波长λ与发光区域的半导体材料禁带宽度Ｅ g 有关，即λ≈1240/Eg
。
20
• 光仅在pn结面数微米um以内的少子扩散区内产生 • 发光的复合量相对于非发光复合量的比例越大，光量子效率越高 •
温差发电器原理图
26
2. 珀耳帖效应
1834年，法国实验科学家珀耳帖发现，将两种不同的金属构成闭合回路，当回路中存在直流电流时，两个接头之间将产生温差（吸热或放热），这就是珀尔帖效应（Peltier Effect）。
［应用］帕耳帖效应发现100多年来并未获得实际
应用，因为金属半导体的珀尔帖效应很弱。直到上世纪 90 年代，原苏联科学家约飞的研究表明，以碲化铋为基的化合物是最好的热电半导体材料，从而出现了实用的半导体电子致冷元件 —— 热电致冷器（Thermo Electric Cooler，简称TEC ）。
16
k 0T IL Voc = ln( + 1) q IS
• 开路电压Voc：随光强增强而增大，但增大到pn结势垒qVD消失时达到饱和Vmax (光生电压起正偏作用！) • 短路电流Isc：随光照强度线性上升

MOS器件及电路的总剂量辐射效应测试技术解析

MOS器件及电路的总剂量辐射效应测试技术解析作者：陆时跃来源：《硅谷》2013年第12期摘要辐射是指线同物质之间的相互作用，文章对各种模拟源辐射环境的测量方法进行了分析，介绍了测试MOS器件及电路的总剂量辐射效应的技术，围绕实验进行讨论。

关键词模拟辐射源；阀值电压；总剂量；MOS器件；辐射效应中图分类号：TN406 文献标识码：A 文章编号：1671-7597（2013）12-0050-01在战略武器抗核爆辐射环境以及卫星抗空间辐射环境的需求下，提出了总剂量辐射效应概念，研究、分析总剂量效应可提高器件以及电路的使用寿命。

在电子系统以及半导体器件中，核爆所产生的x射线和γ射线会产生总剂量辐射效应。

而卫星工作的空间环境下，也存在着质子、电子等低剂量率的总剂量辐射，这些不断积累的总剂量从很大程度上缩短了卫生的使用寿命，导致卫星无法正常工作，器件失效，使器件的性能参数等发生蜕变等。

电子系统中，采用了大量的MOS期间以及电路，为了能够有效避免总剂量辐射效应所带来的影响，有必要研究MOS场效应晶体管电力辐射产生的一些辐射效应。

在MOS器件的氧化层内，沉积大量的电力辐射能量，出现电子空穴，在外加电场作用下原子间的断裂，一部分载流子产生了复合作用。

电子以极快的速度向正电极移动，一部分电子被空穴俘获，最终能够形成氧化层陷阱电荷。

在对于MOS管的电性能影响上，界面态电荷与氧化层电荷所不同，界面态电荷决定于受主型界面态还是施主型界面态。

而氧化层电荷使MOS晶体管的曲线负向漂移，并降低了阀值电压。

1 MOS器件总剂量辐射效应的测试1.1 总剂量效应模拟源总剂量效应的模拟源应分别从四个方面来看：质子源、电子源、x射线源、γ射线源。

1.1.1 质子源我国的质子源束斑较小，且质子源的能量在30 MeV以下，无法对大批量器件同时进行效应试验。

质子加速区为主要的模拟源，比较便于进行单能质子总剂量效应，还能够获得单一能量的质子束。

先进半导体材料及器件的辐射效应

先进半导体材料及器件的辐射效应一、概述现代半导体材料及器件的研究和应用已经成为当今科技领域的热点之一。

随着半导体技术的不断进步和应用领域的不断拓展，人们对于半导体材料及器件的稳定性和可靠性要求也在不断提高。

然而，辐射效应作为半导体器件稳定性和可靠性的重要问题之一，一直备受关注。

本文将就先进半导体材料及器件的辐射效应展开探讨。

二、半导体材料的辐射效应1. 半导体材料的辐射效应概述半导体材料在高能辐射环境下会受到不同形式的辐射效应影响，包括电离辐射、中子辐照和重离子辐射等。

这些辐射效应对半导体材料的电学性能、结构性能和化学性能都会产生影响，严重影响半导体器件的性能和稳定性。

2. 半导体材料的辐射效应对器件性能的影响高能辐射会导致半导体材料内部缺陷增多、载流子寿命减短、电子能带结构发生变化等，从而使器件的参数发生变化，性能出现衰减，并最终导致器件失效。

辐射效应还会导致半导体材料及器件的恢复效应和剩余辐射损伤效应，进一步影响器件的性能和可靠性。

三、先进半导体器件的辐射效应研究1. 先进半导体材料的辐射效应研究现状随着先进半导体材料的不断发展和应用，相关的辐射效应研究也日益受到重视。

目前，国际上对于新型半导体材料的辐射效应机理和影响规律已经取得了不少研究成果。

2. 先进半导体器件的辐射效应分析与仿真为了更好地理解先进半导体材料的辐射效应，科研人员进行了大量的仿真分析和实验研究。

通过建立相应的辐射效应模型，研究人员可以对器件在不同辐射环境下的性能进行预测和评估，为器件的设计与制造提供重要的参考依据。

四、先进半导体器件的抗辐射设计1. 先进半导体器件的抗辐射设计原则针对辐射效应对先进半导体器件性能的影响，人们提出了一系列的抗辐射设计原则，包括改进器件结构、优化材料选择、提高器件工作电压等。

这些原则将有助于提高器件的抗辐射能力，延长器件的使用寿命。

2. 先进半导体器件抗辐射设计的实践与展望在实际的器件设计与制造中，人们已经开始尝试采用抗辐射设计原则。

辐射粒子对半导体电子元器件的单粒子效应研究

辐射粒子对半导体电子元器件的单粒子效应研究随着电子技术的发展，半导体电子元器件在各个领域得到了广泛的应用。

然而，高能辐射环境中的单粒子效应对半导体器件的可靠性和性能造成了严重的影响。

因此，研究辐射粒子对半导体电子元器件的单粒子效应，对于提高电子器件的可靠性和稳定性具有重要的意义。

一、辐射粒子产生的单粒子效应辐射粒子在穿过半导体器件时会与半导体中的晶格、原子、离子等相互作用，产生大量的电离效应和能量沉积。

这些影响会导致半导体中的载流子密度、能级和电导率等发生不同程度的变化，从而影响半导体器件的性能和可靠性。

在辐射粒子的作用下，半导体器件中的载流子发生复杂的运动和重组，产生许多次级电子、空穴和离子。

这些次级粒子在半导体中运动时会产生辐射电离，使得半导体中的载流子密度发生变化，从而影响器件的电学性能。

二、单粒子效应的特征和影响半导体器件在高能辐射环境中容易受到单粒子效应的影响。

单粒子效应不仅会导致器件的电学性能发生变化，还可能导致器件的失效。

单粒子效应的特征和影响主要包括以下几个方面。

（一）单粒子干扰效应单粒子干扰效应是指辐射粒子与半导体器件的相互作用，使得器件中的晶格缺陷密度增加，从而导致电学性能的降低。

这种效应会使得器件的噪声系数增加，灵敏度降低，稳定性变差。

（二）电荷收集效应电荷收集效应是指辐射粒子在器件中产生的次级粒子被器件中的电场加速，从而使得器件中的空穴和电子发生偏移，导致器件中的电荷收集产生变化。

这种效应会使得器件的输出信号发生畸变，从而导致电学性能的降低。

（三）击穿效应击穿效应是指辐射粒子在器件中的作用下，造成器件中的局部电场强度增加，导致器件发生击穿。

这种效应会使得器件失效，同时也可能导致器件中的电荷捕获和电子陷阱的产生，进一步影响器件的电学性能。

三、单粒子效应的研究方法对于半导体器件中的单粒子效应研究，通常采用模拟实验和辐射实验两种方法。

（一）模拟实验模拟实验主要是利用计算机数值模拟和电路模拟等方法，研究辐射粒子在半导体器件中的能量沉积、电离效应和运动轨迹等。

半导体器件中的电离辐射效应及其对性能的影响

半导体器件中的电离辐射效应及其对性能的影响电离辐射是半导体器件中不可避免的重要因素，而电离辐射效应也是制约半导体器件性能与可靠性的重要因素。

本文旨在阐述半导体器件中的电离辐射效应及其对性能的影响。

一、电离辐射效应电离辐射效应指的是在辐射场中，传递能量的粒子将能量传递给介质中的自由电子，使得自由电子通过碰撞失去能量，进而发生碰撞电离或复合释放能量的过程。

辐射场中不同辐射源的能量沉积和粒子类型都会对电离辐射效应产生影响。

在半导体器件中，电离辐射效应表现为以下几点：1. 损伤效应：电离辐射能够在半导体晶体中产生大量空位与杂质，并导致跨晶粒或跨氧化层的损伤。

2. 性能下降：电离辐射导致的晶体损伤会影响半导体器件的性能，例如失调电位的增加或电子迁移率的减小。

3. 动态效应：在强辐照下，半导体器件电流-电压特性会出现变化并导致器件失效。

二、电离辐射对半导体器件的影响通过对半导体器件进行电离辐射测试，可以得到以下结论：1. 高剂量电离辐射会使不同类型的半导体器件出现蓝移效应。

这是由于高剂量电离辐射下的少量相互作用，导致非晶态的材料表示出来的交联结构不同。

2. 剂量越高，则在半导体器件中形成的缺陷和误差数量越大，电荷载体迁移率相应的降低。

3. 低温电离辐射会引起部分器件电荷的快速累积，导致器件的表现变化，并且温度越低，电荷的快速累积速度就越快。

4. 没有中性缺陷或杂质的电子可以把最少约10 eV的电子再碰撞电离另一个氧分子。

因此，经过强电离辐射之后的半导体器件材料的氧化层中会有大量的自由电子。

三、电离辐射对短波长半导体激光器的影响现代短波长激光器利用混合半导体技术制造，而制造过程中的电离辐射效应不可避免。

对于短波长半导体激光器来说，高剂量电离辐射对器件的性能和可靠性产生了很大的影响。

短波长半导体激光器中的主要问题是失调电位的增加，这是由于电离辐射造成的能量沉积效应。

同时，电离辐射引起的材料内部缺陷和不规则结构也会导致半导体材料中的缺陷浓度变化，从而导致激光器光腔中的永久光致搜寻现象。

氧化镓半导体总剂量效应

氧化镓半导体总剂量效应氧化镓半导体是一种重要的材料，具有广泛的应用前景。

然而，在实际应用中，氧化镓半导体可能会受到总剂量效应的影响。

本文将重点介绍氧化镓半导体的总剂量效应，并探讨其对半导体性能和可靠性的影响。

总剂量效应是指在辐射环境下，半导体器件受到辐射粒子的能量沉积而产生的效应。

辐射粒子可以是高能电子、质子、中子等。

当这些辐射粒子穿过氧化镓半导体材料时，会与材料中的原子或分子发生碰撞，从而改变材料的物理性质和电学性能。

总剂量效应对氧化镓半导体的电学性能产生了显著影响。

辐射粒子的能量沉积会导致材料中的缺陷产生和积累，从而引起电学性能的退化。

例如，辐射会使得氧化镓材料的界面态密度增加，从而引起摩尔斯势垒降低，导致漏电流的增加。

此外，辐射还会引起材料的载流子迁移率降低，使得器件的开关速度变慢。

因此，在设计和制造氧化镓半导体器件时，需要考虑总剂量效应对电学性能的影响，采取相应的抗辐照措施，以确保器件的可靠性和稳定性。

总剂量效应对氧化镓半导体的可靠性也带来了一定的挑战。

辐射会引起材料中的氧化还原反应，从而导致材料的老化和劣化。

辐射粒子的能量沉积还会导致材料中的晶格缺陷增加，从而降低材料的机械强度和耐久性。

此外，辐射还会引起器件的热失效和电磁失效，进一步影响器件的可靠性和寿命。

因此，在设计和制造氧化镓半导体器件时，需要充分考虑总剂量效应对可靠性的影响，并采取相应的辐照抗性设计和工艺优化措施，以提高器件的可靠性和寿命。

总剂量效应的研究对于氧化镓半导体材料和器件的应用具有重要的指导意义。

通过深入研究总剂量效应的机制和特性，可以更好地理解和把握氧化镓半导体在辐射环境下的性能变化规律，为材料和器件的设计、制造和应用提供科学依据和技术支持。

此外，总剂量效应的研究还可以为其他半导体材料和器件的辐照抗性设计和工艺优化提供借鉴和启示。

氧化镓半导体的总剂量效应对其电学性能和可靠性产生了显著影响。

研究和应用总剂量效应的相关理论和技术，对于提高氧化镓半导体材料和器件的性能和可靠性具有重要意义。

半导体xcda_毒气室效应_概述及解释说明

半导体xcda 毒气室效应概述及解释说明1. 引言1.1 概述半导体是一种具有特殊电导性能的材料，广泛应用于电子器件和集成电路的制造过程中。

然而，半导体材料在特定条件下会出现XCDA毒气室效应，对人们的健康和环境产生潜在危害。

本文旨在对XCDA毒气室效应进行全面的概述和解释。

1.2 文章结构本文分为五个主要部分，具体内容如下：第二部分介绍了半导体XCDA毒气室效应的概念、特点以及与半导体材料之间的关系。

同时，还回顾了XCDA毒气室效应的研究历史以及当前的研究现状。

第三部分详细说明了XCDA毒气室效应的解释。

首先，对背景进行介绍并描述了该效应所呈现出来的现象。

接着，解析了其形成机制，并对影响因素进行了分析并进行了实验验证。

第四部分主要讨论了XCDA毒气室效应所带来的结果，并评估其对人类和环境造成的危害程度。

此外，还概述了防范措施和技术进展，并探讨了XCDA毒气室效应的潜在应用和未来发展方向。

最后一部分给出了总结回顾主要内容及重要发现，并对XCDA毒气室效应的研究展望提出建议。

1.3 目的本文的目的是对半导体XCDA毒气室效应进行全面的介绍与解释。

通过详细阐述相关研究和实验结果，希望能够增进人们对XCDA毒气室效应的认识，提高对其潜在危害性的警觉性。

同时，通过总结当前研究现状并展望未来方向，为XCDA毒气室效应的进一步研究和防范提供参考依据。

2. 半导体XCDA毒气室效应概述：2.1 XCDA的定义与特点：半导体XCDA（Cross Component Data Access）是一种涉及毒气室效应的重要现象。

XCDA指的是在半导体器件中运行过程中释放出的有害气体对该器件性能产生不可逆影响的过程。

这些有害气体可以由材料本身释放，也可以由外部环境引入。

XCDA毒气室效应是由于半导体器件内部存在某些物质，在实际工作条件下，这些物质可能会分解、反应或扩散，并释放出特定种类的有害气体。

这些有害气体进一步与器件内其他组件相互作用，形成毒性化合物，最终导致器件性能下降或失效。

mos管栅极串联电阻辐射

MOS管（金属氧化物半导体场效应晶体管）是一种广泛应用于电子设备中的半导体器件。

在MOS管的栅极串联电阻中，辐射是一个需要考虑的重要因素。

首先，我们需要了解什么是栅极串联电阻。

在MOS管中，栅极到源极或漏极之间的电阻被称为栅极串联电阻。

这个电阻的大小会影响MOS管的工作性能，包括开关速度、功耗等。

然后，我们来谈谈辐射。

在电子设备中，辐射主要来自于两个方面：电磁辐射和热辐射。

电磁辐射主要是由于电流在导线中流动产生的，而热辐射则是由于设备工作时产生的热量通过热传导、对流和辐射等方式散发到周围环境中。

对于MOS管来说，栅极串联电阻的大小会影响其工作电流，从而影响电磁辐射的大小。

如果栅极串联电阻过大，那么在MOS管工作时，电流会增大，从而产生更大的电磁辐射。

反之，如果栅极串联电阻过小，那么电流会减小，电磁辐射也会相应减小。

此外，栅极串联电阻的大小也会影响MOS管的热辐射。

因为电阻会产生热量，所以栅极串联电阻越大，MOS管产生的热量就越多，热辐射也就越大。

反之，栅极串联电阻越小，MOS管产生的热量就越少，热辐射也就越小。

总的来说，栅极串联电阻对MOS管的辐射有着重要的影响。

因此，在实际设计和使用MOS管时，需要根据具体的需求和条件，合理选择栅极串联电阻的大小，以控制电磁辐射和热辐射的大小，保证电子设备的安全和稳定运行。

半导体材料及器件辐射效应课程期末考试试题

试题专用纸课程名称：半导体材料和器件的辐射效应任课教师：姓名—学号—成绩____________________半导体材料及器件辐射效应课程期末考试试题1、说明为什么半导体材料及器件对辐射环境特别敏感。

分别说明硅的双极晶体管及MOSFET最主要的辐射效应是什么，主要的辐射效应引起哪些重要的电学参数发生变化，并对变化的机理进行简要的解释。

（25分）答：辐射同电子设备中的元器件相互作用，导致它们的电参数变化，严重时元器件完全失效，使电子设备不能正常工作。

半导体材料及器件对辐射尤其颔感，为了保证电子设备在特定的辐射环境下能正常工作，必须对它们的辐射效应及辐射加固进行研究。

不同的辐射环境产生不同的辐射效应，例如，空间辐射环境主要产生电离总剂量效应及单粒子效应，核辐射环境主要产生瞬态剂量率辐射效应及中子引起的位移损伤。

空间重粒子会造成单粒子效应，它会使器件发生单粒子翻转和单粒子闩锁现象。

硅双极晶体管主要辐射损伤机理分为三类：第一类是Si-SiO2系统被俘获的正氧化物电荷带来的损伤，它们改变Si-SiO2界面的表面势。

结果，界而下的P型掺杂Si变成耗尽甚至反型，这主要同掺杂密度以及被俘获的空穴多少有关，n型掺杂区则变成积累。

p型基极（n-p-n）或发射极（p-n-p）的耗尽将使（表而）复合电流增加，因而产生非理想的基极电流。

另外它导致静态电流增益随集电极电流下降，p型表而的反型可能导致沿场氧化物隔离区的漏电电流增加。

同时晶体管的击穿电压可能下降。

同MOS器件类似，电荷的产额同氧化物的质量（加固）以及降在氧化物上的偏压（电场）有很大关系；第二类是SiO2-Si界面陷阱带来的影响；第三类是体晶格位移带来的辐射损伤。

电流增益的退化主要是由辐射感生的过剩基极电流引起的，这一电流是由覆盖在基极-发射极上的侧墙氧化物正电荷产生的。

场氧化物同低电场共同存在的特殊性质，是低剂量率辐照比高剂量率辐照有更严重退化的原因。

向下按比例变化将提高耐辐射能力，同时可以用加固侧墙氧化物，即用接近Si-SiO2界面的氮氧化物来进行加固。
