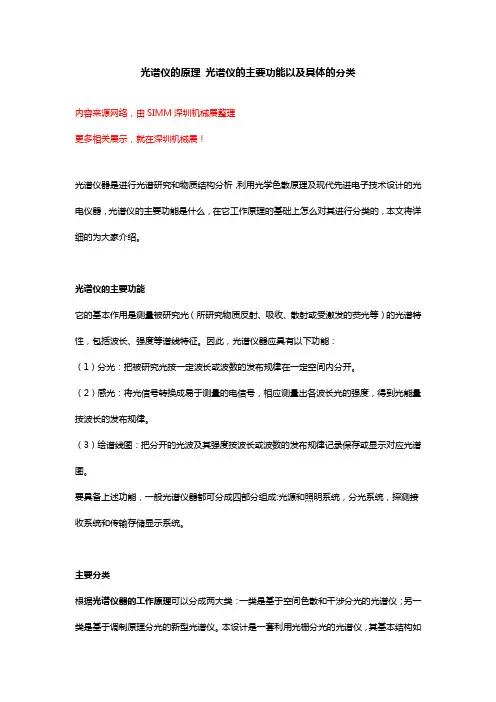

光谱仪的原理光谱仪的主要功能以及具体的分类内容来源网络，由SIMM深圳机械展整理更多相关展示，就在深圳机械展！光谱仪器是进行光谱研究和物质结构分析，利用光学色散原理及现代先进电子技术设计的光电仪器，光谱仪的主要功能是什么，在它工作原理的基础上怎么对其进行分类的，本文将详细的为大家介绍。
光谱仪的主要功能它的基本作用是测量被研究光（所研究物质反射、吸收、散射或受激发的荧光等）的光谱特性，包括波长、强度等谱线特征。
因此，光谱仪器应具有以下功能：（1）分光：把被研究光按一定波长或波数的发布规律在一定空间内分开。
（2）感光：将光信号转换成易于测量的电信号，相应测量出各波长光的强度，得到光能量按波长的发布规律。
（3）绘谱线图：把分开的光波及其强度按波长或波数的发布规律记录保存或显示对应光谱图。
要具备上述功能，一般光谱仪器都可分成四部分组成:光源和照明系统，分光系统，探测接收系统和传输存储显示系统。
主要分类根据光谱仪器的工作原理可以分成两大类：一类是基于空间色散和干涉分光的光谱仪；另一类是基于调制原理分光的新型光谱仪。
本设计是一套利用光栅分光的光谱仪，其基本结构如图。
光源和照明系统可以是研究的对象，也可以作为研究的工具照射被研究的物质。
一般来说，在研究物质的发射光谱如气体火焰、交直流电弧以及电火花等激发试样时，光源就是研究的对象；而在研究吸收光谱、拉曼光谱或荧光光谱时，光源则作为照明工具（如汞灯、红外干燥灯、乌灯、氙灯、LED、激光器等等）。
为了尽可能多地会聚光源照射的光强度，并传递给后面的分光系统，就需要设计照明系统。
分光系统是任何光谱仪的核心部分，它一般是由准直系统、色散系统、成像系统三部分组成，作用是将照射来的光在一定空间内按照一定波长规律分开。
如图2-1所示，准直系统一般由入射狭缝和准直物镜组成，入射狭缝位于准直物镜的焦平面上。
光源和照明系统发出的光通过狭缝照射到准直物镜，变成平行光束投射到色散系统上。
光谱仪基本知识
棱镜的角色散率
• 根据角色散率定义，在最小偏向角情况下的棱镜角色散
率为：
d d
2 sin
2
dn
1 n2 sin2 d
2
• 增加角色散率的方法：
• 1 减小入射角（杂散光影响） • 2 增大折射顶角（全反射限制）
• 3 增大材料色散（材料和价格限制）
• 最常用的方法： • 增加棱镜数目。
CCrreeaatitvievewawysaytosctoonsctoruncst wtriuncnitnwg ien-mnianilgs e-mails
光栅光谱的叠级和自由光谱范围
d si n s in m
• 等式左边不变，右边可以是不同级次的不同波长，即
m 11m 22m 33
• 这种现象称为光谱的叠级。
• 一个光谱级中不受其他级次光谱重叠的波段称为自由光谱范围。
m m 1
m 1
• 光谱叠级可以用滤光片和预色散消除。
CCrreeataivteivweayws atoycsontsotruccot nwisntnrinugcet -wmainilsning e-mails
• 光路对称时，棱镜不产生附加的横向放大率（针对一个特定波长 而言。）
• 可以充分利用棱镜的有效孔径，使得尺寸最小。 • 对称光路方便设计使用。
Crreeaattiviveewwayasystotococnosntrsutcrtuwcitnwniinngnein-mg aei-lsmails
|
第4页，共28页。
' i
2
sin
cos
m d
• 二、光栅零级主极大方向在单缝 的负第一衍射级的极小方向上
光谱仪工作原理简述
光谱仪工作原理简述光谱仪是一种能够将光波长进行测量和分析的仪器。
它使用光学元件将光分散为不同波长的光线，并使用探测器测量每个波长的光强度。
光谱仪的工作原理可以分为四个主要步骤：光源，入射光线的分散，光的检测，数据的记录和分析。
首先是光源。
光谱仪通常使用连续光源，如白炽灯或者氙灯。
这些光源产生了广谱连续的光线，即包含了各种不同波长的光。
连续光源的选择通常取决于光谱仪需要检测的波长范围。
接下来是入射光线的分散。
光谱仪使用光栅或者棱镜等光学元件将入射的光线分散成一系列不同波长的光线。
这是通过光的衍射和折射原理实现的。
光栅是一种具有平行的凹槽或凸起的光学元件，当入射光线通过光栅时，它将以不同的角度折射，并相应地分离成不同波长的光。
然后是光的检测。
光谱仪使用光敏探测器来测量每个波长的光强度。
常见的光敏探测器包括光电二极管（photodiode）、光电倍增管（photomultiplier tube）和CCD相机（charge-coupled device）。
光电二极管将光转化为电信号，而光电倍增管和CCD相机则可以将光转化为可视化的图像或者数字信号。
最后是数据的记录和分析。
光谱仪的输出通常以光谱图的形式呈现，显示了不同波长的光强度。
记录光谱图的过程通常由光电探测器和数据采集系统完成。
通过对光谱图的分析，我们可以了解光的波长分布，研究物质的吸收、发射光谱特性，或者识别不同物质的存在。
在实际应用中，光谱仪有多种类型，包括紫外可见光谱仪、红外光谱仪和拉曼光谱仪等。
它们的工作原理基本相似，但在光源、分散元件和探测器的选择上有所不同，以适应不同的波长范围和应用需求。
总之，光谱仪通过将光分散为不同波长的光，并使用探测器测量其光强度，实现了对光波长的测量和分析。
它的工作原理涉及光的分散、检测和数据分析等多个方面。
光谱仪在化学、物理、天文学、材料科学等领域有着广泛的应用，为科学研究和工程技术提供了强大的工具。
紫外光谱分析仪基础知识
紫外－可见光谱法及相关仪器UV-VIS Spectrometry & Instrument紫外－可见光谱法及相关仪器一．紫外－可见吸收光谱概述二．紫外－可见分光光度计21．紫外－可见分光光度计的主要部件2．紫外－可见分光光度计的分类3．紫外－可见分光光度计的各项指标含义4．紫外－可见分光光度计的校正三．紫外－可见分光光度计的应用四．紫外－可见分光光度计的进展一．紫外－可见吸收光谱概述利用紫外－可见吸收光谱来进行定量分析由来已久，可追溯到古代，公元60年古希腊已经知道利用五味子浸液来估计醋中铁的含量，这一古老的方法由于最初是运用人眼来进行检测，所以又称比色法。
到了16、17世纪，相关分析理论开始蓬勃发展，1852年，比尔(Beer)参考了布给尔(Bouguer)1729年和朗伯(Lambert)在1760年所发表的文章，提出了分光光度的基本定律，即液层厚度相等时，颜色的强度与呈色溶液的浓度成比例，从而奠定了分光光度法的理论基础，这就是著名的朗伯－比尔定律。
1．紫外－可见吸收光谱的形成吸光光度法也称做分光光度法，但是分光光度法的概念有些含糊，分光光度是指仪器的功能，即仪器进行分光并用光度法测定，这类仪器包括了分光光度计与原子吸收光谱仪（AAS ）。
吸光光度法的本质是光的吸收，因此称吸光光度法比较合理，当然，称分子吸光光度法是最确切的。
紫外－可见吸收光谱是物质中分子吸收200-800nm 光谱区内的光而产生的。
这种分子吸收光谱产生于价电子和分子轨道上的电子在电子能级跃迁（原子或分子中的电子，总是处在某一种运动状态之中。
每一种状态都具有一定的能量，属于一定的能级。
这些电子由于各种原因（如受光、热、电的激发）而从一个能级转到另一个能级，称为跃迁。
）当这些电子吸收了外来辐射的能量就从一个能量较低的能级跃迁到一个能量较高的能级。
因此，每一跃迁都对应着吸收一定的能量辐射。
具有不同分子结构的各种物质，有对电磁辐射显示选择吸收的特性。
光谱仪基础知识

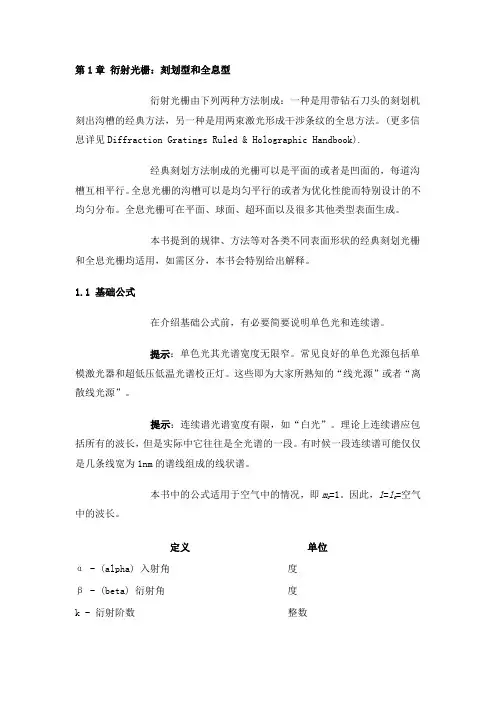

第1章衍射光栅：刻划型和全息型衍射光栅由下列两种方法制成：一种是用带钻石刀头的刻划机刻出沟槽的经典方法，另一种是用两束激光形成干涉条纹的全息方法。
