蒸发器和冷凝器分类
冷凝器和蒸发器
船舶辅机第9章 船舶制冷装置 [Marine Refrigeration Plant]
(3)水室放气旋塞[Water Chamber Air Release Cock]：装在端盖最高处，泄放水侧空气。
9
船舶辅机第9章 船舶制冷装置 [Marine Refrigeration Plant]
(4)水室泄水旋塞[Water Chamber Drain Cock]：装 在端盖最低处，检修或长期停用时泄放存水。
一、冷凝器
1.船用冷凝器的构造[Structure] 双流程结构原理图
海水进 出端盖
高压高温冷剂气体进 壳体
海水出 海水进
冷却水管
管板 高压常温冷剂过冷液体出
连通端盖
3
船舶辅机第9章 船舶制冷装置 [Marine Refrigeration Plant]
双流程进出口端盖—— 隔板 隔离进、出腔
4
冷风机、蒸发盘管 5~10oC
冷却液体的蒸发器
氨：5oC 氟利昂:6~10oC
24
船舶辅机第9章 Plant]
蒸发器工作特性及影响 Qoz AKt AK (tr t0 )
制冷剂供液不足
结霜严重
风速下降
蒸发面积太小
KA
部分库停用
蓄冷能力小，结霜易 引起堵塞，风机热增 加热负荷。
23
船舶辅机第9章 船舶制冷装置 [Marine Refrigeration Plant]
2.蒸发器的性质
蒸发器的制冷量: 蒸发器单位时间的吸热量。
Qoz AKt AK (tr t0 )
kW
冷剂平均蒸发温度 被冷却介质平均温度 传热系数 传热面积 传热温差
根据冷却水带走的热量计算冷凝器的排热量
空调中冷凝器与蒸发器
冷凝器(Condenser)空调系统的机件，能将管子中的热量，以很快的方式，传到管子附近的空气，从而来降低管子中介质所携带的热量。
例如：电厂要用许多冷凝器使涡轮机排出的蒸气得到冷凝；在冷冻厂中用冷凝器来冷凝氨和氟利昂之类的致冷蒸气。
石油化学工业中用冷凝器使烃类及其他化学蒸气冷凝。
在蒸馏过程中，把蒸气转变成液态的装置称为冷凝器。
所有的冷凝器都是把气体或蒸气的热量带走而运转的。
对某些应用来说，气体必须通过一根长长的管子（通常盘成螺线管），以便让热量散失到四周的空气中，铜之类的导热金属常用于输送蒸气。
为提高冷凝器的效率经常在管道上附加散热片以加速散热。
散热片是用良导热金属制成的平板。
这类冷凝器一般还要用风机迫使空气经过散热片并把热带走。
放热原理：气体在加压之后会液化，在这个物理过程中会释放自身热量（液化放热）般制冷机的制冷原理压缩机的作用是把压力较低的蒸汽压缩成压力较高的蒸汽，使蒸汽的体积减小，压力升高。
压缩机吸入从蒸发器出来的较低压力的工质蒸汽，使之压力升高后送入冷凝器，在冷凝器中冷凝成压力较高的液体，经节流阀节流后，成为压力较低的液体后，送入蒸发器，在蒸发器中吸热蒸发而成为压力较低的蒸汽，从而完成制冷循环。
蒸发器（Evaporator）制冷系统中使制冷剂液体吸热蒸发为气体的热交换器。
蒸发器是制冷四大件中很重要的一个部件，低温的冷凝“液”体通过蒸发器，与外界的空气进行热交换，“气”化吸热，达到制冷的效果。
制冷原理：高温高压液体在一个较大空间内自身会气化，在这个物理过程中会吸收外围环境中的热量（蒸发吸热）空调蒸发器的作用是利用液态低温制冷剂在低压下易蒸发，转变为蒸气并吸收被冷却介质的热量，达到制冷目的。
根据被冷却介质的种类不同，蒸发器可分为两大类：(1)冷却液体载冷剂的蒸发器。
用于冷却液体载冷剂——水、盐水或乙二醇水溶液等。
这类蒸发器常用的有卧式蒸发器、立管式蒸发器和螺旋管式蒸发器等。
(2)冷却空气的蒸发器。
各种蒸发器冷凝器计算
各种蒸发器冷凝器计算蒸发器和冷凝器是热力工程中常见的设备，用于蒸发和冷凝流体。
本文将介绍各种蒸发器和冷凝器的计算方法。
一、蒸发器蒸发器是将液体转化为蒸汽的设备。
根据蒸发器的类型有多种不同的计算方法。
1.蒸发器内换热面积计算蒸发器的内换热面积可以通过以下公式计算：A=Q/(U×ΔTm)其中，A为内换热面积，Q为传热量，U为换热系数，ΔTm为平均温差。
2.各种蒸发器的计算常见蒸发器种类有多效蒸发器、喷雾式蒸发器、蒸镜式蒸发器等。
这些蒸发器的计算方法略有不同。
多效蒸发器的换热器内换热面积计算可以使用以下公式：A = Q / (Ud × ΔTmd)其中，A为内换热面积，Q为传热量，Ud为蒸气侧的换热系数，ΔTmd为蒸汽的平均温差。
喷雾式蒸发器的蒸发速率计算可以使用以下公式：W = (G × H) / (λ × (hlg - hgf))量蒸发潜热，hlg为蒸汽的焓值，hgf为液体的焓值。
蒸镜式蒸发器的换热面积和蒸发速率计算方法类似多效蒸发器。
二、冷凝器冷凝器是将蒸汽或气体转变为液体的设备。
根据冷凝器的类型有多种不同的计算方法。
1.冷凝器的内换热面积计算冷凝器的内换热面积可以通过以下公式计算：A=Q/(U×ΔTm)其中，A为内换热面积，Q为传热量，U为换热系数，ΔTm为平均温差。
2.各种冷凝器的计算常见冷凝器种类有冷却管束冷凝器、冷凝器冷凝管束冷凝器等。
这些冷凝器的计算方法略有不同。
冷却管束冷凝器的换热面积计算可以使用以下公式：A = Q / (Ud × ΔTmd)其中，A为内换热面积，Q为传热量，Ud为冷却侧的换热系数，ΔTmd为冷却水的平均温差。
冷凝器冷凝管束冷凝器的冷凝速率计算可以使用以下公式：W = (G × H) / (λ × (hgf - hfg))量冷凝潜热，hgf为蒸汽的焓值，hfg为液体的焓值。
以上就是各种蒸发器和冷凝器的计算方法。
各种蒸发器冷凝器计算
各种蒸发器冷凝器计算蒸发器和冷凝器是蒸发冷凝循环系统的两个重要组成部分。
蒸发器用于将液体转化为蒸汽，冷凝器则将蒸汽重新转化为液体。
在工业生产或空调系统中，蒸发器和冷凝器的设计和计算十分重要，因为它们的效率和性能直接影响到系统的运行效果。
下面将对各种蒸发器和冷凝器的计算进行详细介绍。
一、蒸发器的计算蒸发器的主要作用是通过向环境中提供热量，将液体转变为蒸汽。
在计算蒸发器时，需要考虑以下参数：1.蒸发器的热负荷：即单位时间内从蒸发器中蒸发的液体的热量。
热负荷可以通过以下公式计算：热负荷=蒸发流量×蒸发潜热2.蒸发器的换热面积：蒸发器的换热面积决定了热量的传递效率。
一般而言，换热面积越大，热量传递效率越高。
换热面积的计算常采用多种方法，如LMTD法和效能法。
3. 蒸发器的传热系数：传热系数是指单位面积上的热量传递速率。
蒸发器的传热系数一般由蒸发器的材料和工况条件决定。
常见的计算方法有Nu数法和Kern法。
4.蒸发器的风速：蒸发器通过风速来增加传热效果。
风速的选择应根据具体的应用环境和蒸发器的性能来确定。
二、冷凝器的计算冷凝器的主要作用是将蒸汽重新冷凝为液体。
在计算冷凝器时，需要考虑以下参数：1.冷凝器的冷负荷：即单位时间内从冷凝器中冷凝的蒸汽的热量。
冷负荷可以通过以下公式计算：冷负荷=冷凝流量×冷凝潜热2.冷凝器的换热面积：冷凝器的换热面积决定了热量的传递效率。
一般而言，换热面积越大，热量传递效率越高。
换热面积的计算方法与蒸发器类似。
3. 冷凝器的传热系数：传热系数是指单位面积上的热量传递速率。
冷凝器的传热系数一般由冷凝器的材料和工况条件决定。
常见的计算方法也是采用Nu数法和Kern法。
4.冷凝器的冷却水流量和温差：冷凝器通过冷却水来吸收蒸汽的热量。
冷却水的流量和温差会影响冷凝器的性能和效率。
一般而言，冷却水的流量越大，温差越小，冷凝器的工作效果越好。
综上所述，不同类型的蒸发器和冷凝器在计算时，需要考虑的参数有所差异。
空调系统中的四大件组成及原理
空调系统中的四大件组成及原理空调系统中的四大件组成及原理2021年08月17日星期一23:39空调系统有四大件：压缩机、冷凝器、蒸发器和节流部件。
1.压缩机压缩机是整个空调系统的核心，也是系统动力的源泉。
整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进展换热。
所以说压缩机的好坏会直接影响到整个空调的效果。
根据蒸气的原理，压缩机可分为容积型和速度型两种根本类型。
容积型压缩机通过对运动机构作功，以减少压缩室容积，提高蒸气压力来完成压缩功能。
速度型压缩机那么由旋转部件连续将角动量转换给蒸气，再将该动量转为压力。
根据压缩方式，容积型压缩机可分为活塞式和回转式两大类。
回转式又可分为滚动活塞式、滑片式、单螺杆式、双螺杆式、涡旋式。
速度型压缩机有离心式。
从压缩机构造上来看，又可将压缩机分为开启式、半封闭式和全封闭式。
开启式压缩机的主轴伸出机体外，通过传动装置〔传动带或联轴节〕与原动机相连接。
在伸出局部必须有轴封装置，使主轴和机体间密封来防止制冷剂泄露。
封闭式压缩机的构造是将电动机和压缩机连成整体，装在同一机体内，因而可以取消轴封装置，防止了泄漏制冷剂的可能。
这样，电动机便处于四周是制冷剂的环境中，称为内装式电动机。
封闭式压缩机又可分为半封闭和全封闭两种型式。
半封闭式的机体用螺栓连接，因此和开启式一样可以拆开维修。
全封闭式的机体那么装在一个焊接起来的外壳中，无法拆开维修。
2.换热器根据在空调上的作用不同，可分为冷凝器和蒸发器。
现在就冷凝器和蒸发器的分类和区别述说一下。
〔1〕、冷凝器：冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。
制冷剂在冷凝器种放出的热量由冷却介质〔水或空气〕带走。
冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。
换热器的分类

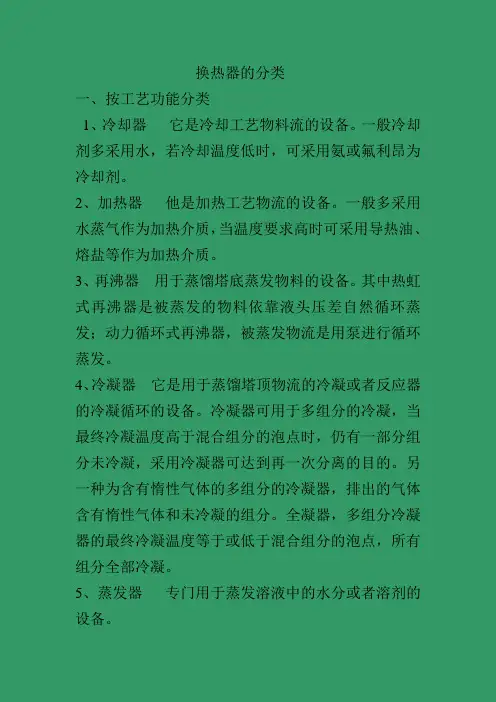

换热器的分类
一、按工艺功能分类
1、冷却器它是冷却工艺物料流的设备。
一般冷却剂多采用水，若冷却温度低时，可采用氨或氟利昂为冷却剂。
2、加热器他是加热工艺物流的设备。
一般多采用水蒸气作为加热介质，当温度要求高时可采用导热油、熔盐等作为加热介质。
3、再沸器用于蒸馏塔底蒸发物料的设备。
其中热虹式再沸器是被蒸发的物料依靠液头压差自然循环蒸发；动力循环式再沸器，被蒸发物流是用泵进行循环蒸发。
4、冷凝器它是用于蒸馏塔顶物流的冷凝或者反应器的冷凝循环的设备。
冷凝器可用于多组分的冷凝，当最终冷凝温度高于混合组分的泡点时，仍有一部分组分未冷凝，采用冷凝器可达到再一次分离的目的。
另一种为含有惰性气体的多组分的冷凝器，排出的气体含有惰性气体和未冷凝的组分。
全凝器，多组分冷凝器的最终冷凝温度等于或低于混合组分的泡点，所有组分全部冷凝。
5、蒸发器专门用于蒸发溶液中的水分或者溶剂的设备。
6、过热器对饱和蒸汽再加热升温的设备。
7、废热锅炉从工艺的高温物流或者废气中回收其热量而发生蒸汽的设备。
8、换热器、两种不同温位的工艺物流相互进行显热而发生的设备。
冷凝器和蒸发器
B.压缩历程：压缩机工作后，在蒸发器中吸收热量后变为低温低压的气态制冷剂，经压缩机吸入压缩后，将制冷剂压缩为高温高压气态制冷剂，排入冷凝器。
B.冷凝历程：高温高压的气态制冷剂进入冷凝器后，在冷凝器风机的作用下，通过冷凝器散热装置向周围环境空气中散热，同时冷凝为高温高压液态制冷剂。
（3）压缩机要小型轻量化，如许可以节省汽车空间，安装位置方便，且节省质料和燃料的消耗。
（4）要能经受很坏运行条件的考验，有高度的靠得住性和耐久性。在怠速时，汽车发动机舱内温度有时候高达80℃冷凝压力高，就要求压缩机能蒙受高温及高压和有限的过载。汽车行驶在道路上总有颠簸振动，这也要求压缩机有良好的抗震性能，并把制冷剂的泄漏减小到最低程度。
3.2汽车空调压缩机的特殊要求：
汽车运行的动态特征与多变的外界环境对汽车空调压缩机的性能和结构提出了一些特殊要求，表现在：
（1）要有良好的低速性能，要求压缩机在汽车发动机低速和空载时有较大的制冷能力和较高的效率。
（2）汽车高速行驶时输入功率低，如许不仅节省油耗，而且能降低发动机用于空调方面的功率消耗，提高汽车自身的动力性能。
②分散式是指压缩机，冷凝器和蒸发器各自独立的总成。分散安装在汽车的适当部位。
（3）按蒸发器和冷凝器的安插方式分
①内置式
②顶置式
③混合置式
④背置式
第二章 汽车空调制冷原理
2.1概述：
当前汽车空调制冷系统普遍采用蒸汽压缩式制冷方式，即利用液体气化吸收热量来实现制冷。
（1）热、湿负荷大，在同样空间容积内配置的系统容量要大的多。
（2）车室的容积不大，空调装置的重量、安装尺寸和位置等均要受到整车的限制。
换热器的分类
换热器的分类1.按照用途分类：加热器、冷却器、冷凝器、蒸发器和再沸器。
2.按冷热流体热量交换方式分类：混合式、蓄热式和间壁式3.按照主要内容：（1）根据工艺要求，选择适当的换热器类型；（2）通过计算选择合适的换热器规格。
石家庄博特环保133 **** ****是一家专业从事管壳式换热器设计、生产、安装调试的公司。
4.按照传统方式的不同，换热设备可分为三类：（1）混合式换热器：利用冷、热流体直接能与混合的作用进行热量的交换这类交换器的结构简单、但价便宜、常做成塔状。
两种容许完全混合且不同温度的介质，在直接接触的过程中完成其热量的传递。
例如：冷水塔（凉水塔）、造粒塔、气流干燥装置、流化床等。
（2）蓄热式换热器：在这类换热器中，能量传递是通过格子砖或填料等蓄热体来完成的。
首先让热流体通过，把热量积蓄在蓄热体中，然后再让冷流体通过，把热量带走。
由于两种流体交变转换输入，因此不可避免的存在着一小部分流体相互掺和的现象，造成流体的“污染”。
蓄热式换热器结构紧凑、价格便宜、单位体积传热面大，故较适用于气——气热交换的场合。
主要用于石油化工生产中的原料气转化和空气余热。
回转蓄热式换热器的结构特点是实现连续操作，换热器中的蓄热体一般采用成型板片或金属丝网组装的扇形柜内，其外部由金属壳体密封，并以每分1～4转得慢速转动进行连续换热。
（3）间壁式换热器：所谓间壁式换热器，是指两种不同温度的流体在固定的壁面（称为传热面）相隔的空间里流动，通过璧面得导热和壁表面的对流换热进行热量的传递。
参加换热的流体不会混合，传递过程连续而稳定地进行。
间壁式换热器的传热面大多采用导热性能良好的金属制造。
在某些场合由于防腐的需要，也有用非金属（如石墨，聚四乙烯等）制造的。
这是工业制造最为广泛应用的一类换热器。
冷、热流体被一固体壁面隔开通过璧面进行传热。
5.按照传热面的形状与结构特点它可分为：（1）管式换热器：如套管式、螺旋管式、管壳式、热管式等。
换热器的分类
换热器的分类换热器的分类换热器是化工,石油,动力,食品及其它许多工业部门的通用设备,在生产中占有重要地位.在化工生产中换热器可作为加热器,冷却器,冷凝器,蒸发器和再沸器等,应用更加广泛. 换热器是指两种不同温度的流体进行热量交换的设备。
换热器作为传热设备被广泛用于耗能用量大的领域。
随着节能技术的飞速发展，换热器的种类越来越多。
适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：1.根据冷,热流体热量交换的原理和方式基本上可分三大类,即间壁式,混合式和蓄热式.在三类换热器中,间壁式换热器应用最多,：1.1间壁式换热器的类型1.1.1 夹套式换热器这种换热器是在容器外壁安装夹套制成,结构简单;但其加热面受容器壁面限制,传热系数也不高.为提高传热系数且使釜内液体受热均匀,可在釜内安装搅拌器.当夹套中通入冷却水或无相变的加热剂时,亦可在夹套中设置螺旋隔板或其它增加湍动的措施,以提高夹套一侧的给热系数.为补充传热面的不足,也可在釜内部安装蛇管. 夹套式换热器广泛用于反应过程的加热和冷却.1.1.2沉浸式蛇管换热器这种换热器是将金属管弯绕成各种与容器相适应的形状,并沉浸在容器内的液体中.蛇管换热器的优点是结构简单,能承受高压,可用耐腐蚀材料制造;其缺点是容器内液体湍动程度低,管外给热系数小.为提高传热系数,容器内可安装搅拌器.1.1.3 喷淋式换热器这种换热器是将换热管成排地固定在钢架上，热流体在管内流动,冷却水从上方喷淋装置均匀淋下,故也称喷淋式冷却器.喷淋式换热器的管外是一层湍动程度较高的液膜,管外给热系数较沉浸式增大很多.另外,这种换热器大多放置在空气流通之处,冷却水的蒸发亦带走一部分热量,可起到降低冷却水温度,增大传热推动力的作用.因此,和沉浸式相比,喷淋式换热器的传热效果大有改善.1.1.4套管式换热器套管式换热器是由直径不同的直管制成的同心套管,并由U形弯头连接而成.在这种换热器中,一种流体走管内,另一种流体走环隙,两者皆可得到较高的流速,故传热系数较大.另外,在套管换热器中,两种流体可为纯逆流,对数平均推动力较大. 套管换热器结构简单,能承受高压,应用亦方便(可根据需要增减管段数目). 特别是由于套管换热器同时具备传热系数大,传热推动力大及能够承受高压强的优点,在超高压生产过程(例如操作压力为3000大气压的高压聚乙烯生产过程)中所用的换热器几乎全部是套管式.1.1.5管壳式换热器管壳式(又称列管式) 换热器是最典型的间壁式换热器,它在工业上的应用有着悠久的历史,而且至今仍在所有换热器中占据主导地位. 管壳式换热器主要有壳体,管束,管板和封头等部分组成,壳体多呈圆形,内部装有平行管束,管束两端固定于管板上.在管壳换热器内进行换热的两种流体,一种在管内流动,其行程称为管程;一种在管外流动,其行程称为壳程.管束的壁面即为传热面. 为提高管外流体给热系数,通常在壳体内安装一定数量的横向折流档板.折流档板不仅可防止流体短路,增加流体速度,还迫使流体按规定路径多次错流通过管束,使湍动程度大为增加.常用的档板有圆缺形和圆盘形两种,前者应用更为广泛. 流体在管内每通过管束一次称为一个管程,每通过壳体一次称为一个壳程.为提高管内流体的速度,可在两端封头内设置适当隔板,将全部管子平均分隔成若干组.这样,流体可每次只通过部分管子而往返管束多次,称为多管程.同样,为提高管外流速,可在壳体内安装纵向档板使流体多次通过壳体空间,称多壳程.在管壳式换热器内,由于管内外流体温度不同,壳体和管束的温度也不同.如两者温差很大, 换热器内部将出现很大的热应力,可能使管子弯曲,断裂或从管板上松脱.因此,当管束和壳体温度差超过50℃时,应采取适当的温差补偿措施,消除或减小热应力.1.2混合式换热器混合式热交换器是依靠冷、热流体直接接触而进行传热的，这种传热方式避免了传热间壁及其两侧的污垢热阻，只要流体间的接触情况良好，就有较大的传热速率。
冷凝器四大类
冷凝器根据冷却介质可归纳为四大类,其作用如下：⑴水冷却式：在这类冷凝器中制冷剂放出的热量被冷却水带走，冷却水可以是一次性使用也可以循环使用，水冷却式冷凝器按其不同的结构型式又可分为立式壳管式、卧式壳管式和套管式等多种。
⑵空气冷却式（又叫风冷式）：在这类冷凝器中制冷剂放出的热量被空气带走，空气可以是自然对流，也可以利用风机作强制流动，这类冷凝器系用于氟利昂制冷装置在供水不便或困难的场所⑶水—空气冷却式：在这类冷凝器中制冷剂同时受到水和空气的冷却，但主要是依靠冷却水在传热管表面上的蒸发，从制冷剂一侧吸取大量的热量作为水的汽化潜热，空气的作用主要是为加快水的蒸发而带走水蒸气。
所以这类冷凝器的耗水量很少，对于空气干燥、水质、水温低而水量不充裕的地区乃是冷凝器的优选型式。
这类冷凝器按其结构型式的不同又可分为蒸发式和淋激式两种⑷蒸发—冷凝式：在这类冷凝器中系依靠另一个制冷系统中制冷剂的蒸发所产生的冷效应去冷却传热间壁另一侧的制冷剂蒸汽，促使后者凝结液化。
如复叠式制冷机中的蒸发—冷凝器即是。
工作原理：致冷剂进入蒸发器,压力减小,由高压气体,变成低压气体,这一过程要吸收热量,所以蒸发器表面温度很低,再经风扇,就可以将冷风吹出。
冷凝器是将从压缩机出来的高压,高温的致冷剂,冷却成高压,低温.然后经过毛细管气化,去蒸发器中蒸发。
换热器是将热流体的部分热量传递给冷流体的设备，又称热交换器。
换热器是实现化工生产过程中热量交换和传递不可缺少的设备。
在热量交换中常有一些腐蚀性、氧化性很强的物料，因此，要求制造换热器的材料具有抗强腐蚀性能。
换热器的分类比较广泛：一般按工艺功能分类：可分为冷却器、冷凝器、加热器、再沸器，蒸发器、换热器等。
如按换热器的传热方式和结构分类：则可分为间壁式换热器和直接接触式换热器等。
其中前一种换热器常用的有夹套式、列管式、套管式等。
其中列管式冷凝器该换热器结构简单，清洗方便，适应性强，传热效果好，是化工生产中应用最泛的一种传热设备。
第四章 冷凝器和蒸发器
板式换热器（冷凝器、蒸发器）
Outlet refrigerant Inlet water
Inlet refrigerant Outlet water
2014/2
22
板式换热器（冷凝器、蒸发器）
A向 A B B向
Ⅰ
Ⅱ
Ⅲ
制冷剂 水
23
2014/6/2
23
2014/6/2
二、冷凝器的热工性能
1. 不同冷凝器的传热性能比较
2014/6/2
9
卧式壳管式冷凝器的主要优点
传热系数较高，耗水量较少，操作管理方便，但是要 求冷却水的水质要好，清洗水垢时不太方便，需要停 止冷凝器的工作。 这种冷凝器一般应用在中、小型制冷装置中，特别是 压缩式冷凝机组中使用最为广泛。
2014/6/2
10
（3）套管式冷凝器
套管式冷凝器一般用于小型 氟利昂制冷机组，例如柜式空调 机、恒温恒湿机组等。
（1）立式壳管式冷凝器
工作原理： 水:冷却水从上部通入管内，吸热后排 入下部水池。顶部有配水箱和带斜 槽的导流管嘴。 通过斜槽沿切线方 向流入管中，沿管壁螺旋状向下流 动，形成一层水膜，提高冷却效果， 还可节水。 制冷剂：从中部进入管束外空间，冷 凝液沿管外壁流下，聚集于底部， 从出液管流出。 特点：占地小，无冻结危险，可安装 在室外，便于清除铁锈和污垢，对 水质要求不高；冷却水量较大，体 积笨重，多用于氨系统。
2014/6/2 14
空冷式冷凝器特点：
3. 采用空冷式冷凝器时，由于夏季室外温度较高，冷 凝温度较高，为获得同样的制冷量，压机的容量大
20%，且运行费用较高。
4. 空冷式机组多用于小型和移动式制冷机组及缺水地 区的氟利昂系统中。 5. 应防止冬季运行压力过低，蒸发器缺液，制冷能力 降低。
冷凝器与蒸发器
图 ４-７ 蒸发式冷凝器
返回
图 ４-８ 蒸发式冷凝器
返回
图 ４-９ 淋水式冷凝器
返回
图 ４-１１ 立管式蒸发器
返回
图 ４-１２ 满液式壳管式蒸发器
返回
Hale Waihona Puke 图 ４-１３ 干式壳管式蒸发器
返回
图 ４-１４ 空调用强制对流式的直接 蒸发式空气冷却器
返回
表 ４-３ 常用蒸发器的传热系数 K 值 和热流密度 ψ 值
下一页 返回
第一节 冷凝器
• (１ )立式壳管式冷凝器.立式壳管式冷凝器的构造如图 ４-１ 所示.其 外壳是由钢板卷焊而成的圆筒,圆筒两端各焊一块多孔管板,板上用胀 管法或焊接法固定着许多无缝钢管.冷凝器顶部装有配水箱,箱内设有 均水板.冷却水自顶部进入水箱后,被均匀地分配到各个管口,每根钢管 的管口上顶端装有一个带斜槽的导流管嘴,如图 ４-２ 所示.冷却水经 导流斜槽沿,以螺旋线状沿管内壁向下流动,则会在管内壁形成一层水 膜,其不但可以提高冷凝器的冷却效果,还可以节省水量.吸热后的冷却 水汇集于冷凝器下面的水池中.气态制冷剂从筒体中部进入筒体内钢 管之间的空间,与冷却水换热后在管外呈膜状凝结,凝液沿管外壁流下, 积于冷凝器的底部,经出液管流出.此外,筒体上还设有液面指示器、压 力表、安全阀、放空气阀、平衡管、放油管等管接头,以便与相应的 设备和管路相连接.
上一页 下一页 返回
第一节 冷凝器
• (３ )套管式冷凝器.套管式冷凝器的构造如图 ４-４ 所示.它的外管通 常采用 ϕ ５０mm 的无缝钢管,管内套有一根或若干根紫铜管或低肋 铜管,内外管套在一起后,用弯管机弯成螺旋形.冷却水在内管中流动,流 向为下进上出,制冷剂在大管内小管外的管间流动,流向为上进下出.制 冷剂与冷却水呈逆流换热,传热效果好.
(完整版)换热器的分类
换热器的分类➢按用途分类：加热器、冷却器、冷凝器、蒸发器和再沸器➢按冷热流体热量交换方式分类：混合式、蓄热式和间壁式➢主要内容：1. 根据工艺要求，选择适当的换热器类型；2. 通过计算选择合适的换热器规格。
间壁式换热器的类型一、夹套换热器➢结构：夹套式换热器主要用于反应过程的加热或冷却，是在容器外壁安装夹套制成。
➢优点：结构简单。
➢缺点：传热面受容器壁面限制，传热系数小。
为提高传热系数且使釜内液体受热均匀，可在釜内安装搅拌器。
也可在釜内安装蛇管。
二、沉浸式蛇管换热器➢结构：这种换热器多以金属管子绕成，或制成各种与容器相适应的情况，并沉浸在容器内的液体中。
➢优点：结构简单，便于防腐，能承受高压。
➢缺点：由于容器体积比管子的体积大得多,因此管外流体的表面传热系数较小。
三、喷淋式换热器➢结构：冷却水从最上面的管子的喷淋装置中淋下来，沿管表面流下来，被冷却的流体从最上面的管子流入，从最下面的管子流出，与外面的冷却水进行换热。
在下流过程中，冷却水可收集再进行重新分配。
➢优点：结构简单、造价便宜，能耐高压，便于检修、清洗，传热效果好➢缺点：冷却水喷淋不易均匀而影响传热效果，只能安装在室外。
➢用途：用于冷却或冷凝管内液体。
四、套管式换热器➢结构：由不同直径组成的同心套管，可根据换热要求，将几段套管用U形管连接，目的增加传热面积；冷热流体可以逆流或并流。
➢优点：结构简单，加工方便，能耐高压，传热系数较大，能保持完全逆流使平均对数温差最大，可增减管段数量应用方便。
➢缺点：结构不紧凑，金属消耗量大，接头多而易漏，占地较大。
➢用途：广泛用于超高压生产过程，可用于流量不大，所需传热面积不多的场合。
五、列管式换热器列管式换热器又称为管壳式换热器，是最典型的间壁式换热器，历史悠久，占据主导作用。
➢优点：单位体积设备所能提供的传热面积大，传热效果好，结构坚固，可选用的结构材料范围宽广，操作弹性大，大型装置中普遍采用。
➢结构：壳体、管束、管板、折流挡板和封头。
第一章 冷凝器与蒸发器解析
2020/11/11
9
3、冷却介质的纯净度
➢用水冷却时，不管使用地下水或地表水。水中含有某些 矿物质和泥沙之类的杂质，因此，使用一段时间后，在冷 凝器的传热壁面上会逐步附着一层水垢，形成附加热阻， 使传热系数显著下降。水垢层的厚度，取决冷却水质的好 坏、冷凝器使用时间的长短及设备的操作管理情况等因素。
冷凝器的选用取决于当地的水温、水质、 水量、气候等自然条件和制冷剂的种类。
在实际工程中要根据工艺要求和各种类型 冷凝器的特点及适用范围，综合比较衡量 后来决定。
各种冷凝器的性能，见设计手册。
2020/11/11
39
第三节 蒸发器的传热分析
蒸发器是制冷系统中制冷剂与低温热源 （被冷却系统）间进行热交换的设备，和冷凝 器一样也属于间壁式换热器的一种。其传热量 和热交换面积、传热温差和传热系数有关。
影响蒸发器传热的因素
1、制冷剂特性对蒸发器的影响 2、制冷剂液体润湿能力的影响 3、换热面状况对蒸发器传热的影响 4、蒸发器构造对蒸发器传热的影响
2020/11/11
40
第四节 蒸发器的种类、结构和工作原理
分类： 一、冷却液体的蒸发器
壳管式 水箱式
满液式 干式 直立管式
螺旋管式
冷却排管 二、冷却空气的蒸发器 冷风机
➢用空气作为冷却的冷凝器，在长期使用后，其传热表面 会被灰尘覆盖，也可能被锈蚀或沾有油污。所有这些污垢， 都会增加传热热阻，使传热系数下降。因此，在制冷设备 运转期间，应经常对冷凝器的各种污垢进行清除。
2020/11/11
10
第二节 冷凝器的种类、结构和工作原理
冷却介质－－带走热量的介质（如空气、水） 被冷却介质－－制冷剂 冷却方式－－水冷
换热器的分类
换热器的分类换热器是化工,石油,动力,食品及其它许多工业部门的通用设备,在生产中占有重要地位.在化工生产中换热器可作为加热器,冷却器,冷凝器,蒸发器和再沸器等,应用更加广泛. 换热器是指两种不同温度的流体进行热量交换的设备。
换热器作为传热设备被广泛用于耗能用量大的领域。
随着节能技术的飞速发展，换热器的种类越来越多。
适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：1.根据冷,热流体热量交换的原理和方式基本上可分三大类,即间壁式,混合式和蓄热式.在三类换热器中,间壁式换热器应用最多,：1.1间壁式换热器的类型1.1.1 夹套式换热器这种换热器是在容器外壁安装夹套制成,结构简单;但其加热面受容器壁面限制,传热系数也不高.为提高传热系数且使釜内液体受热均匀,可在釜内安装搅拌器.当夹套中通入冷却水或无相变的加热剂时,亦可在夹套中设置螺旋隔板或其它增加湍动的措施,以提高夹套一侧的给热系数.为补充传热面的不足,也可在釜内部安装蛇管. 夹套式换热器广泛用于反应过程的加热和冷却.1.1.2沉浸式蛇管换热器这种换热器是将金属管弯绕成各种与容器相适应的形状,并沉浸在容器内的液体中.蛇管换热器的优点是结构简单,能承受高压,可用耐腐蚀材料制造;其缺点是容器内液体湍动程度低,管外给热系数小.为提高传热系数,容器内可安装搅拌器.1.1.3 喷淋式换热器这种换热器是将换热管成排地固定在钢架上，热流体在管内流动,冷却水从上方喷淋装置均匀淋下,故也称喷淋式冷却器.喷淋式换热器的管外是一层湍动程度较高的液膜,管外给热系数较沉浸式增大很多.另外,这种换热器大多放置在空气流通之处,冷却水的蒸发亦带走一部分热量,可起到降低冷却水温度,增大传热推动力的作用.因此,和沉浸式相比,喷淋式换热器的传热效果大有改善.1.1.4套管式换热器套管式换热器是由直径不同的直管制成的同心套管,并由U形弯头连接而成.在这种换热器中,一种流体走管内,另一种流体走环隙,两者皆可得到较高的流速,故传热系数较大.另外,在套管换热器中,两种流体可为纯逆流,对数平均推动力较大. 套管换热器结构简单,能承受高压,应用亦方便(可根据需要增减管段数目). 特别是由于套管换热器同时具备传热系数大,传热推动力大及能够承受高压强的优点,在超高压生产过程(例如操作压力为3000大气压的高压聚乙烯生产过程)中所用的换热器几乎全部是套管式.1.1.5管壳式换热器管壳式(又称列管式) 换热器是最典型的间壁式换热器,它在工业上的应用有着悠久的历史,而且至今仍在所有换热器中占据主导地位. 管壳式换热器主要有壳体,管束,管板和封头等部分组成,壳体多呈圆形,内部装有平行管束,管束两端固定于管板上.在管壳换热器内进行换热的两种流体,一种在管内流动,其行程称为管程;一种在管外流动,其行程称为壳程.管束的壁面即为传热面. 为提高管外流体给热系数,通常在壳体内安装一定数量的横向折流档板.折流档板不仅可防止流体短路,增加流体速度,还迫使流体按规定路径多次错流通过管束,使湍动程度大为增加.常用的档板有圆缺形和圆盘形两种,前者应用更为广泛. 流体在管内每通过管束一次称为一个管程,每通过壳体一次称为一个壳程.为提高管内流体的速度,可在两端封头内设置适当隔板,将全部管子平均分隔成若干组.这样,流体可每次只通过部分管子而往返管束多次,称为多管程.同样,为提高管外流速,可在壳体内安装纵向档板使流体多次通过壳体空间,称多壳程.在管壳式换热器内,由于管内外流体温度不同,壳体和管束的温度也不同.如两者温差很大, 换热器内部将出现很大的热应力,可能使管子弯曲,断裂或从管板上松脱.因此,当管束和壳体温度差超过50℃时,应采取适当的温差补偿措施,消除或减小热应力.1.2混合式换热器混合式热交换器是依靠冷、热流体直接接触而进行传热的，这种传热方式避免了传热间壁及其两侧的污垢热阻，只要流体间的接触情况良好，就有较大的传热速率。
压缩机、蒸发器、冷凝器、膨胀阀的构造和工作原理图解说明
压缩机、蒸发器、冷凝器、膨胀阀的构造和工作原理图解说明汽车空调制冷系统主要由压缩机总成、蒸发器总成、冷凝器总成等构成。
由发动机驱动的压缩机将气态的制冷剂从蒸发器中抽出，并将其压入冷凝器。
高压气态制冷剂经冷凝器时液化而进行热交换（释放热量），热量被车外的空气带走。
高压液态制冷剂经膨胀阀的节流作用而降压，低压液态制冷剂在蒸发器中气化而进行热交换（吸收热量），蒸发器附近被冷却了的空气通过鼓风机吹入车厢。
气态制冷剂又被压缩机抽走，泵入冷凝器，如此使制冷剂进行封闭的循环流动，不断将车厢内的热量排到车外，使车厢内的气温降至适宜的温度。
1压缩机的作用及工作原理1.作用压缩机是汽车空调制冷系统的“心脏”，其作用是维持制冷剂在制冷系统中的循环，吸入来自蒸发器的低温低压制冷剂蒸气，压缩制冷剂蒸气使其压力和温度升高，并将制冷剂蒸气送往冷凝器。
2.工作原理（1）定排量压缩机定排量压缩机的排气量随着发动机转速的提高而成比例提高，它不能根据制冷的需求而自动改变功率输出，而且对发动机油耗的影响比较大。
它的控制一般通过采集蒸发器出风口的温度信号，当温度达到设定的温度时，压缩机电磁离合器松开，压缩机停止工作；当温度升高后，电磁离合器结合，压缩机开始工作。
定排量压缩机也受空调系统压力的控制，当管路内压力过高时，压缩机停止工作。
（2）变排量压缩机变排量压缩机可以根据设定的温度自动调节功率输出。
空调控制系统不采集蒸发器出风口的温度信号，而是根据空调管路内压力的变化信号控制压缩机的压缩比来自动调节出风口温度。
在制冷的全过程中，压缩机始终是工作的，制冷强度的调节完全依赖装在压缩机内部的压力调节阀来控制。
当空调管路内高压端的压力过高时，压力调节阀缩短压缩机内活塞行程以减小压缩比，这样就会降低制冷强度；当高压端压力下降到一定程度，低压端压力上升到一定程度时，压力调节阀则增大活塞行程以提高制冷强度。
2蒸发器的作用及工作原理1.作用蒸发器的作用是将从膨胀阀出来的低压制冷剂蒸发而吸收车内空气的热量，从而达到车内降温的目的。
空分冷凝蒸发器构造
空分冷凝蒸发器构造
空分冷凝蒸发器是空气分离行业中的一种重要设备，主要用于将空气中的水蒸气冷凝成液态水以及将液态空气中的冷却液蒸发成空气。
其构造主要包括以下部分：
1. 主体：冷凝蒸发器的主体通常是由一个密封的容器构成，容器内部包含了冷凝器和蒸发器两个部分。
整个主体通常由金属材料制成，可以保证设备的强度和密封性。
2. 冷凝器：冷凝器位于主体的上部，用于将空气中的水蒸气冷凝成液态水。
冷凝器内部通常设置有一组用于传导热量的冷凝管，冷凝管一般采用高导热的金属材料制成，以提高冷凝效率。
3. 蒸发器：蒸发器位于主体的下部，用于将液态空气中的冷却液蒸发成空气。
蒸发器内部通常设置有大面积的换热器，可增加蒸发面积和换热效率。
同时，蒸发器内部也会设置一些导流装置，以均匀分布冷却液和提高换热效果。
4. 冷却系统：冷凝蒸发器还需要具备一个冷却系统，一般采用压缩机和冷却剂循环系统来实现对蒸发和冷凝的能量交换。
冷却剂在冷凝蒸发器中的相变过程中会吸收和释放热量，以实现空气的冷凝和蒸发。
5. 控制系统：空分冷凝蒸发器通常还配备有控制系统，用于监测和控制蒸发和冷凝过程中的温度、压力和流量等参数，以保证设备的安全运行和性能。
冷凝器和蒸发器
冷凝器和蒸发器高压液体经膨胀阀降压节流后，进入中间冷却器，吸收了蛇形盘管及中间冷却器器壁的热量而汽化，通过出气管进入低压级与高压级连结的管道里与低压级排出的高温气体混合，达到冷却低压排气的效果小结：本节我们学习了中间冷却器的作用，学习了其种类和工作原理。
作业：1.氨用中间冷却器是如何实现热量综合利用的？2. 氟用中间冷却器与氨用中间冷却器的冷却原理有何不同？教研组审核： 教务实训科审核： 督导组审核：21 效和安全的工作，他们有油分离器、空气分离器、贮液器和兼有分离、贮存双重的汽液分离器、低压循环贮液器、排液筒及集油器。
讲授新课：一 油分离器油分离器的基本工作原理：利用油和制冷剂密度不同，当通道截面突然增大，流速骤降（由10～25m/s 降至0.8～1m/s ）,重量较大的油滴在重力作用下落下；在油分内部使气体流动方向改变或利用离心作用，使密度较大的油滴分离；利用制冷剂液体或冷却水管，使混合气体冷却，使其中夹带的油蒸气凝结成较大颗粒的油滴；利用过滤设备过滤。
从外观结构来分，分为立式油分和卧式油分。
从分油方式不同，油分主要有以下几种：✧ 洗涤式油分：主要适用于氨系统。
工作时，桶内保持一定高度的氨液（通常由浮球阀控制），压缩机排出的氨气通过桶体上部封头处、伸入桶内的进气管进入氨液中洗涤降温，油蒸汽温度降低凝结成滴沉入桶底。
氨气离开液面时改变了方向，且流速大大降低。
桶体上部的伞形孔板不仅可以使油进一步分离，还可以挡住被被气体吹起的氨液滴。
✧ 填料式油分：图2-21所示的是填料式油分的结构示意图。
钢板卷焊的桶体内装有填料层。
填料层上、下用两块多孔管板固定。
填料可以是陶瓷、金属切屑或金属丝网，以金属丝网效果最好。
这种油分的分油效率较高，可达95%左右。
✧ 过滤式油分：22教研组审核：教务实训科审核：督导组审核：。
