倍频

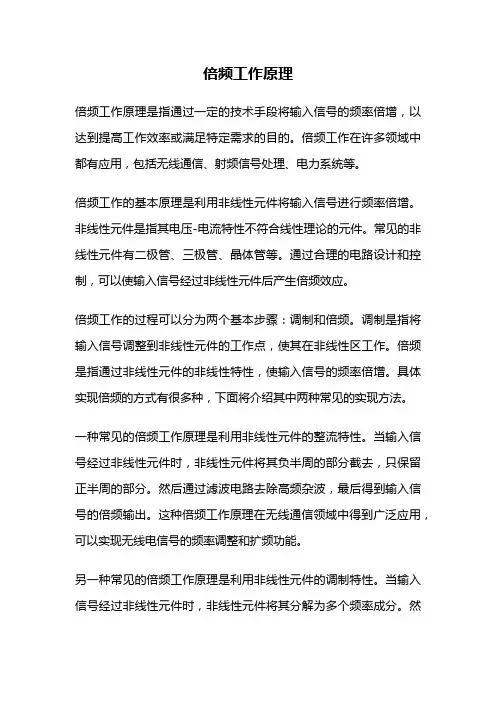

倍频工作原理
倍频工作原理倍频工作原理是指通过一定的技术手段将输入信号的频率倍增，以达到提高工作效率或满足特定需求的目的。
倍频工作在许多领域中都有应用，包括无线通信、射频信号处理、电力系统等。
倍频工作的基本原理是利用非线性元件将输入信号进行频率倍增。
非线性元件是指其电压-电流特性不符合线性理论的元件。
常见的非线性元件有二极管、三极管、晶体管等。
通过合理的电路设计和控制，可以使输入信号经过非线性元件后产生倍频效应。
倍频工作的过程可以分为两个基本步骤：调制和倍频。
调制是指将输入信号调整到非线性元件的工作点，使其在非线性区工作。
倍频是指通过非线性元件的非线性特性，使输入信号的频率倍增。
具体实现倍频的方式有很多种，下面将介绍其中两种常见的实现方法。
一种常见的倍频工作原理是利用非线性元件的整流特性。
当输入信号经过非线性元件时，非线性元件将其负半周的部分截去，只保留正半周的部分。
然后通过滤波电路去除高频杂波，最后得到输入信号的倍频输出。
这种倍频工作原理在无线通信领域中得到广泛应用，可以实现无线电信号的频率调整和扩频功能。
另一种常见的倍频工作原理是利用非线性元件的调制特性。
当输入信号经过非线性元件时，非线性元件将其分解为多个频率成分。
然后通过滤波电路选择所需的频率成分，最后得到输入信号的倍频输出。
这种倍频工作原理在射频信号处理和电力系统中经常使用，可以实现频率的变换和谐波抑制等功能。
倍频工作原理的实现需要考虑许多因素，包括非线性元件的选择、电路设计的合理性、信号质量的保证等。
在实际应用中，还需要根据具体的需求和条件进行参数调整和优化。
同时，倍频工作也存在一些限制和问题，如非线性失真、杂散频率等。
因此，在设计和应用倍频工作时需要综合考虑各种因素，以达到最佳的工作效果和性能。
倍频工作原理是通过非线性元件将输入信号的频率倍增的一种技术手段。
它在无线通信、射频信号处理、电力系统等领域中有着广泛的应用。
倍频工作的实现需要合理的电路设计和参数调整，以达到最佳的工作效果。
倍频晶体 转换效率
倍频晶体转换效率
倍频晶体是一种用于光学器件中的晶体材料，它可以将输入的
光信号转换成具有两倍频率的输出光信号。
这种现象被称为倍频效应，其转换效率是指输入光信号转换为输出光信号的效率。
倍频晶体的转换效率受到多种因素的影响。
首先，晶体的非线
性光学系数是一个关键因素，它决定了晶体对于输入光信号的响应
程度。
晶体的非线性光学系数越大，通常意味着它具有更高的转换
效率。
其次，输入光信号的功率和波长也会影响转换效率，通常来说，更高功率和适合的波长会有更高的转换效率。
此外，晶体的质
量和制作工艺也会对转换效率产生影响。
除了上述因素外，倍频晶体的转换效率还受到温度、相位匹配、入射角等因素的影响。
在实际应用中，人们会根据具体的需求选择
合适的倍频晶体材料和工艺参数，以达到最佳的转换效率。
总的来说，倍频晶体的转换效率是一个复杂的物理过程，受到
多种因素的综合影响。
在实际应用中，需要综合考虑材料特性、光
学参数、工艺条件等多方面因素，以达到最佳的转换效率。

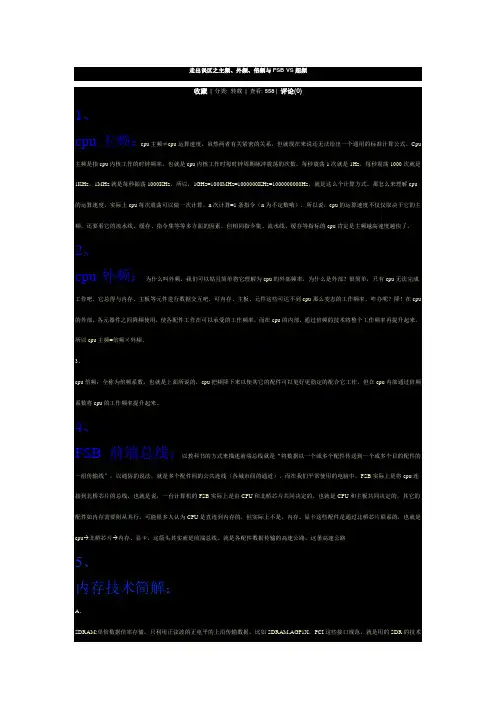

主频、外频、倍频
5581、cpu主频：cpu主频≠cpu运算速度，虽然两者有关紧密的关系，但就现在来说还无法给出一个通用的标准计算公式。
Cpu 主频是指cpu内核工作的时钟频率，也就是cpu内核工作时每时钟周期脉冲震荡的次数，每秒震荡1次就是1Hz，每秒震荡1000次就是1KHz，1MHz就是每秒振荡1000KHz，所以，1GHz=1000MHz=1000000KHz=1000000000Hz，就是这么个计算方式。
那怎么来理解cpu 的运算速度，实际上cpu每次震荡可以做一次计算，n次计算=1条指令（n为不定数哦），所以说，cpu的运算速度不仅仅取决于它的主频，还要看它的流水线、缓存、指令集等等多方面的因素。
但相同指令集、流水线、缓存等指标的cpu肯定是主频越高速度越快了。
2、cpu外频：为什么叫外频，我们可以姑且简单将它理解为cpu的外部频率，为什么是外部？很简单，只有cpu无法完成工作吧，它总得与内存、主板等元件进行数据交互吧，可内存、主板、元件这些可达不到cpu那么变态的工作频率，咋办呢？降！在cpu 的外部，各元器件之间降频使用，使各配件工作在可以承受的工作频率，而在cpu的内部，通过倍频的技术将整个工作频率再提升起来。
所以cpu主频=倍频×外频。
3、cpu倍频：全称为倍频系数，也就是上面所说的，cpu把频降下来以使其它的配件可以更好更稳定的配合它工作，但在cpu内部通过倍频系数将cpu的工作频率提升起来。
4、FSB 前端总线：以教科书的方式来描述前端总线就是“将数据以一个或多个配件传送到一个或多个目的配件的一组传输线”，以通俗的说法，就是多个配件间的公共连线（各城市间的通道），而在我们平常使用的电脑中，FSB实际上是将cpu连接到北桥芯片的总线，也就是说，一台计算机的FSB实际上是由CPU和北桥芯片共同决定的，也就是CPU和主板共同决定的，其它的配件如内存需要附从其行。
可能很多人认为CPU是直连到内存的，但实际上不是，内存、显卡这些配件是通过北桥芯片联系的，也就是cpu→北桥芯片→内存、显卡，这箭头其实就是前端总线。
倍频的名词解释
倍频的名词解释倍频（Harmonic Frequency）是指某个波的频率是另一个波频率的整数倍的现象。
在物理学和工程领域中，倍频是一个重要的概念，它涉及到波的传播和谐波现象。
本文将从物理学、工程学和音乐学三个角度，对倍频进行深入解释。
一、物理学视角在物理学中，倍频是指频率为f1的波与频率为f2的波之间存在整数倍的关系，即f1 = nf2，其中n为正整数。
这种关系的存在使得波能够相互干涉和产生共振现象。
比如，当一个弦上振动的波频率为f1时，如果在同一个弦上加上频率为2f1的波，这两个波之间就存在倍频关系，它们会相互加强，使得弦的振幅增大。
倍频关系在光学、声学、无线电通信等领域中都有重要应用。
二、工程学视角在工程学中，倍频是指信号在非线性系统中产生的现象。
当信号通过非线性元件如放大器、开关等时，它会在输出中产生具有频率是输入信号倍数关系的新频率成分。
这种现象被广泛应用于频率合成、混频、调制解调和功率放大等工程系统中。
例如，在无线电通信中使用的混频器就可以将不同频率的信号相混合，产生新的频率成分，并实现频率转换和信号处理。
三、音乐学视角在音乐学中，倍频是指乐音的谐波现象。
当乐器演奏时，除了主音、基音外，同时还有一系列倍频的谐波成分。
这些倍频谐波给乐器的音色和音质带来了不同的特色。
例如，对于吉他的弦振动来说，除了弦振动的基频外，还会有倍频的二次谐波、三次谐波等。
这些倍频谐波对乐曲的音质和共鸣起到了重要作用。
在音乐制作和音频处理中，倍频谐波的控制和调整也是非常重要的一环。
综上所述，倍频是一个具有广泛应用的重要概念，它涉及到物理学、工程学和音乐学等多个领域。
无论是在波的传播和干涉、非线性系统中的信号处理，还是在乐器的音色特色中，倍频都发挥着重要作用。
通过对倍频的深入解释和理解，我们可以更好地应用和控制倍频现象，提高系统性能和音乐品质。
因此，倍频在不同领域的应用和研究将会持续深入，对于科学技术和艺术的发展有着重要的推动作用。
倍频和分频,预分频和后分频
"分频"是说通过分频电路,将输入信号的频率进行降低后再输出.经过处理后,输出的信号频率如果是输入信号频率的1/2,叫2分频率;1/3,叫3分频;1/n,叫n分频;分频电路一般可以用数字电路来完成.2-4分频电路,可以用D或者JK触发器来实现.比如2分频原理就是让输入信号有两个脉冲时,输出端才出现一个脉冲,那么假如说输入信号为1000Hz,也就是输入信号每秒种有1000个脉冲,按照上面的原理,每2个输入脉冲才产生一个输出脉冲,那么输出信号就是500Hz,输出信号频率就变成了输入信号的1/2.如果要实现任意进制的分频,简单而且实用的电路是采用计数器电路.集成计数器芯片有74系列的74ls190、74ls191、74ls192等,以及40系列的CD4029等.实现n进制分频的原理是这样的:假如一个二进制计数器,如果计数到了5,那么4个输出端从高位到低位的状态是0101,按照8421码,这个输出就是5,我们可以将这4个输出端从高位到低位的第2、4个输出端的信号接到一个与门的输入端,按照与门的工作特性,只有当两个输入都为1时,输出才为1,而计数器计数到5时,也就是说计数的输入端信号有5个脉冲时,计数的输出端从高位到低位的第2、4个输出端的信号正好都为1,与门才输出1,除此之外的任何情况,与门的两个输入端都不可能同时为1,这就实现了5分频.与"分频"概念对应的还有"倍频".倍频就是使输出端信号频率为输入端信号频率的倍数,实现输出频率为输入频率2、3、4、n倍的电路,分别叫2倍频、3倍频、4倍频、n倍频电路.至于现实中电脑术语里提到的"分频"和"倍频",那是说的是CPU与总线、外设之间工作频率的关系.为什么会有分频、倍频这个说法,按照标准微机原理教科书的说法是，CPU的工作频率可以很高,但是有些外部设备如硬盘、软盘,按照现在技术手段,把他们的工作频率设计成到达CPU的工作频率是不可能的.也就是说,一般情况下,CPU的工作频率永远是高于外部设备的,为了协调CPU与外部设备的工作时序,就只有进行"分频"、"倍频"处理.__原先并没有倍频概念，CPU的主频和系统总线的速度是一样的，但CPU的速度越来越快，倍频技术也就应允而生。
倍频
原先并没有倍频概念，CPU的主频和系统总线的速度是一样的，但CPU的速度越来越快，倍频技术也就应运而 生。它可使系统总线工作在相对较低的频率上，而CPU速度可以通过倍频来无限提升。那么CPU主频的计算方式变 为：主频 =外频 x倍频。也就是倍频是指CPU和系统总线之间相差的倍数，当外频不变时，提高倍频，CPU主频也 就越高。
下一步你必须选择这正确的次谐波。你用一个带通滤波器去衰减其它部分来选择要的部分 注意：此法仅适用于低频。
这是一种最简单的倍频方法。在这个方法中，输出频率不是直接是基准频率的倍频，但出
于一个电压控制的独立振荡器，它是通过一个相位比较器与基准频率同步。要被比较的频率是输出频率除以 倍频因子n。
由于频率分割，压控振荡器（VCO）必须产生乘以 n的倍频。分割后进入反馈回路，使在比较器输入端有相 同的频率。
感谢观看
CPU
基本定义
历史来由
倍频系数是指CPU主频与外频之间的相对比例关系。最初CPU主频和系统总线速度是一样的，但CPU的速度越 来越快，倍频技术也就相应产生。它的作用是使系统总线工作在相对较低的频率上，而CPU速度可以通过倍频来 提升。CPU主频计算方式为：主频=外频x倍频。倍频也就是指CPU和系统总线之间相差的倍数，当外频不变时，提 高倍频，CPU主频也就越高。但实际上，在相同外频的前提下，高倍频的CPU本身意义并不大。这是因为CPU与系 统之间数据传输速度是有限的，一味追求高倍频而得到高主频的CPU就会出现明显的“瓶颈”效应——CPU从系统 中得到数据的极限速度不能够满足CPU运算的速度。
倍频振动产生的原因
倍频振动产生的原因倍频振动是机器运行中常见的一种现象，它会引起许多问题，比如使机器产生噪声，增加机器的磨损和故障率，甚至导致机器的损坏。
那么，什么是倍频振动？为什么会产生倍频振动？本文将对此进行讲解。
一、倍频振动的定义倍频振动又称谐波振动，是指机器振动的频率是某一谐波频率的整数倍，例如机器振动频率为100Hz，那么2倍频振动就是200Hz，3倍频振动就是300Hz，依此类推。
二、倍频振动的产生原因当机器受到激振作用时，有许多因素会导致振动波形发生变化，从而产生倍频振动。
1、轴承不平衡轴承不平衡是机器产生倍频振动的主要原因之一。
轴承不平衡会导致转子在转动时产生离心力，从而使机器产生振动，振幅与不平衡量成正比。
2、齿轮传动齿轮传动也是产生倍频振动的原因之一。
齿轮在传动过程中，由于齿轮间隙、齿形、摩擦等因素的影响，会产生周期性的负载变化，从而导致机器产生振动。
3、电磁力作用电机电磁力也是机器产生倍频振动的原因之一。
电机在运行时会产生电磁力，如果电机与负载的振动的频率相同，就会形成共振，进一步产生倍频振动。
4、机器偏心机器偏心也是一种产生倍频振动的原因。
机器在设计或使用过程中，可能会出现偏心现象，导致机器旋转不平衡，从而产生振动。
5、管道不平衡管道不平衡也是机器产生倍频振动的原因之一。
在液体或气体的输送过程中，管道可能会出现阻塞、扭曲等情况，导致流体不稳定，从而引起机器振动。
三、倍频振动的危害倍频振动会给机器带来诸多危害，主要有以下几点：1、增加噪声倍频振动产生的振动波形不规则，会导致机器产生较大的噪声，对人类的健康和安全产生影响。
2、增加磨损和故障率倍频振动会加大机器的磨损，使机器的故障率大大增加。
例如，轴承不平衡会导致轴承倒塌，进而影响机器的正常运转。
3、降低机器寿命倍频振动会加速机器的老化，降低机器的寿命。
例如，电机电磁力的共振会导致定子和转子的损坏。
4、导致机器损坏倍频振动如果得不到及时控制，会严重影响机器的安全性和稳定性，甚至导致机器的损坏。
倍频器电路设计
倍频器电路设计倍频器是一种常见的电路，用于将一个输入信号的频率提高为原始频率的两倍或更多倍。
倍频器通常由非线性元件（例如二极管）和滤波器组成，用于增强原始信号的谐波成分。
本文将介绍倍频器电路的设计原理、常见的倍频器类型以及一些注意事项。
倍频器电路的设计原理主要基于非线性元件的特性。
在一个正常的非线性元件（例如二极管）中，电流和电压之间的关系不是直线的，而是曲线的。
这意味着，当输入信号的幅值增加时，输出信号的谐波成分也会增加。
首先，让我们来看一个简单的倍频器电路。
这个电路由一个二极管和一个滤波器组成。
输入信号通过二极管，然后通过滤波器。
滤波器的作用是去除非期望的频率成分，只留下所需的谐波成分。
在一个典型的倍频器电路中，输入信号的频率为f1，输出信号的频率为2f1。
当输入信号通过二极管时，非线性特性将产生许多谐波。
然后，滤波器会选择所需的谐波成分，将其放大并输出。
常见的倍频器类型包括倍频器链、倍频器阵列和锁相倍频器。
倍频器链是由多个倍频器级联而成的电路。
每个级别的倍频器将输入信号的频率提高一倍，并将其传递给下一个级别。
倍频器链的优点是可以实现较高的倍频比，但缺点是它对输入信号的频率精度要求较高。
倍频器阵列是由多个倍频器并联而成的电路。
每个倍频器都将输入信号的频率提高一倍，并将其输出到同一输出节点。
倍频器阵列的处理能力比较强，但它对输入信号的幅度和频率范围有一定的限制。
锁相倍频器是一种特殊的倍频器，它在输入信号和输出信号之间建立了一个反馈回路。
锁相倍频器能够精确地将输入信号的频率提高一倍，并输出到一个稳定的输出信号。
锁相倍频器通常由相位锁定环路和多级频率倍增器组成。
在设计倍频器电路时，我们需要注意一些关键问题。
首先，非线性元件的选择非常重要。
二极管是最常见的非线性元件之一，但还有其他的选择，如场效应管和三极管。
我们需要根据具体的需求选择合适的非线性元件并优化电路参数。
其次，滤波器的设计也很重要。
滤波器的作用是去除非期望的频率成分，只留下所需的谐波成分。
倍频原理及
倍频原理及倍频原理是指将一个频率为f的信号通过某种方式转换成频率为2f、3f、4f……的信号的过程。
在通信、雷达、医学影像等领域，倍频技术都有着重要的应用价值。
本文将对倍频原理进行详细介绍，包括倍频原理的基本概念、应用领域、工作原理和发展趋势等方面进行阐述。
倍频原理的基本概念。
倍频原理是指通过某种电路或器件，将输入信号的频率转换成原来的整数倍。
这个过程可以分为整数倍频和非整数倍频两种情况。
整数倍频是指将输入信号的频率转换成原来的整数倍，比如2倍频、3倍频、4倍频等；非整数倍频则是将输入信号的频率转换成非整数倍，比如1.5倍频、2.5倍频等。
倍频原理在无线通信、雷达系统、医学成像等领域有着广泛的应用。
倍频原理的应用领域。
倍频原理在通信领域有着重要的应用，比如在无线通信系统中，为了提高信号的传输速率和频谱利用率，常常会采用倍频技术。
此外，在雷达系统中，倍频技术也可以用来实现更高分辨率的目标检测和跟踪。
在医学成像领域，倍频技术可以用来提高成像的分辨率和对比度，从而更好地观察人体内部的结构和病变情况。
倍频原理的工作原理。
倍频原理的实现通常需要借助于倍频器、倍频混频器、倍频倍频器等器件。
这些器件可以通过非线性电路或者非线性元件来实现输入信号频率的倍频转换。
在倍频器中，输入信号经过倍频器后，其频率会成倍增加，从而实现倍频的效果。
倍频原理的工作过程中，需要注意信号的失真和杂散问题，因此在设计和应用过程中需要综合考虑各种因素，以确保输出信号的质量和稳定性。
倍频原理的发展趋势。
随着通信、雷达、医学成像等领域的不断发展，倍频技术也在不断地得到改进和应用。
未来，倍频原理将更加广泛地应用于5G通信、毫米波雷达、超声医学成像等新兴领域。
同时，倍频原理的研究和应用也将更加注重器件的小型化、集成化和低功耗化，以适应现代电子设备对性能和体积的要求。
结语。
通过本文的介绍，相信读者对倍频原理有了更深入的了解。
倍频原理作为一种重要的信号处理技术，在通信、雷达、医学成像等领域有着广泛的应用前景。
主频,总线频率,倍频,外频
我们知道，电脑有许多配件，配件不同，速度也就不同。
在286、386和早期的486电脑里，CPU的速度不是太高，和内存保持一样的速度。
后来随着CPU速度的飞速提升，内存由于电气结构关系，无法象CPU那样提升很高的速度（就算现在内存达到400、533，但跟CPU 的几个G的速度相比，根本就不是一个级别的），于是造成了内存和CPU之间出现了速度差异，这时就提出一个CPU的主频、倍频和外频的概念，外频顾名思义就是CPU外部的频率，也就是内存的频率，CPU以这个频率来与内存联系。
CPU的主频就是CPU内部的实际运算速度，主频肯定是比外频高的，高一定的倍数，这个数就是倍频。
举个例子，你从电脑垃圾堆里拣到一个被抛弃的INTEL 486 CPU，上面印着486 DX/2 66。
这个486的CPU的主频是66MHZ，DX/2代表是2倍频的，于是算出CPU的外频是33MZ，也就是内存的工作频率，这同时也是前端总线FSB的频率。
因为CPU是通过前端总线来与内存发生联系的，所以内存的工作频率（或者说外频也行）就是前端总线的频率。
刚才这个垃圾堆里的486 CPU，前端总线的频率就是33MZ。
这样的前端总线结构一直延续到486之后的奔腾（俗话说的586）、奔腾2、奔腾3，例如一颗奔3 933MHZ的CPU，外频133，也就是说它的前端总线是133MHZ，内存工作频率也是133。
到了奔腾4年代，内存和CPU的工作模式发生了改变，前端总线的概念也变得有些复杂。
奔腾4 CPU采用了Quad Pumped（4倍并发）技术，该技术可以使系统总线在一个时钟周期内传送4次数据，也就是传输效率是原来的4倍，相当于用了4条原来的前端总线来和内存发生联系。
在外频仍然是133MHZ的时候，前端总线的速度增加4倍变成了133X4=533MHZ，当外频升到200MHZ，前端总线变成800MHZ，所以你会看到533前端总线的P4和800前端总线的P4，就是这样来的。
单片机分频 倍频
单片机分频倍频
单片机分频和倍频是指通过技术手段，将单片机的时钟频率进行降低或提高的操作。
分频是将单片机的时钟频率降低到所需频率的一种方法，通常用于降低单片机的运行速度，以减小功耗或提高稳定性。
常用的分频方法有软件分频和硬件分频。
软件分频是通过编程方式实现分频，可以在程序中设置分频系数来降低单片机的时钟频率。
硬件分频是通过硬件电路实现分频，可以在单片机外部连接适当的电阻、电容等元件来实现分频。
倍频则是将单片机的时钟频率提高到所需频率的一种方法，通常用于提高单片机的运行速度，以加快程序的执行速度。
常用的倍频方法有软件倍频和硬件倍频。
软件倍频是通过编程方式实现倍频，可以在程序中设置倍频系数来提高单片机的时钟频率。
硬件倍频是通过硬件电路实现倍频，可以在单片机外部连接适当的电阻、电容等元件来实现倍频。
无论是分频还是倍频，都需要根据具体的单片机型号和所需的应用场景选择合适的分频或倍频方法。
需要注意的是，过高的时钟频率可能会影响单片机的稳定性，而过度降低时钟频率可能会影响单片机的执行速度和实时性。
因此，在进行单片机分频或倍频时，需要根据实际需求进行合理的选择和设计。
倍频器原理
倍频器1、功能。
倍频器实质上就是一种输出信号等于输入信号频率整数倍的电路，常用的是二倍频和三倍频器。
在手持移动电话中倍频器的主要作用是为了提升载波信号的频率，使之工作于对应的信道；同时经倍频处理后，调频信号的频偏也可成倍提高，即提高了调频调制的灵敏度，这样可降低对调制信号的放大要求。
采作倍频器的另一个好处是：可以使载波主振荡器与高频放大器隔离，减小高频寄生耦合，有得于减少高频自激现象的产生，提高整机工作稳定性。
2、倍频原理。
由晶体三极管组成的倍频电路如下图所法，它的基本原理是：三极管VT1的基极不设置或设置很低的静态工作点，三极管工作于非线性状态，于是输入信号经管子放大，其集电极电流会产生截止切割失睦，输出信号信号丰富的谐波分量，利用选频网络选通所需的倍频信号，而滤除基波和其他谐波分量后，这就实现了对输入信号的倍频功能。
手机射频功率放大器射频功率放大器手持移动电话发射端的高频信号功率越大，天线转换成电磁波的能量也越大，天线转换成电磁波的能量也越大，通信距离就越远；反之，输出高频信号功率越小，通信距离就越近。
为了保证一定距离的无线电通信正常，必须对射频信号进行功率放大。
对手机射频功率放大器的主要要求有以下四个方面。
（1）输出功率能达到要求，电路有一定的输出功率功率余量。
（2）电路效率高，以节约直流电源用电量。
（3）具有良好的谐波抑制能力，杂波辐射量要小。
（4）具有功率自动控制电路，以防止电源电压变化或振荡输出电压幅度不稳定引起的过激励，避免末级功放电路的烧毁。
目前手持移动电话的射频功率放大器广泛应用厚膜混合集成功放块，其特点是将射频功放器件组成整件，体积小，可*性高，组装及检修方便。
功率自动控制电路使输出功率保持在一定范围内，其工作原理框图如下图所示。
末级功放输出的信号经耦合器采样取出部分信号功率，经过检波变成直流送入放大器放大，放大后的电平再耦合至微处理器进行检测，并由微处理器送出一个控制指令到功率放大器，从而调整功率电平使之能满足要求。
声音倍频产生的原理
声音倍频产生的原理嘿，你有没有想过，当我们听到一些特别的声音，那种好像是某个声音的“分身”，但又有点不一样的感觉，其实就可能跟声音的倍频有关呢？今天呀，我就来跟你好好唠唠声音倍频产生的原理。
咱先得从声音是怎么产生的说起。
声音呢，其实就是物体振动产生的波。
就好比你拿个小鼓槌敲鼓，鼓面一振动，就把周围的空气也带着振动起来了，这振动就像水波一样，一圈一圈地传开，最后传到我们耳朵里，我们就听到声音啦。
这是最基础的声音，就像一个源头。
那什么是倍频呢？我给你打个比方哈。
假如有一群小蚂蚁在搬家，一只蚂蚁走一步，旁边有另一只蚂蚁走两步，这走两步的蚂蚁就像是走一步蚂蚁的“倍频”。
在声音里呢，当一个物体振动的时候，除了它本身的基本振动频率，还可能会有其他频率的振动同时产生。
比如说，一根琴弦在振动发出声音的时候，它不仅仅是按照一个固定的频率在振动哦。
我有个朋友叫小李，他是个音乐爱好者。
有一次他就跟我讨论这个事儿。
他说：“我就搞不懂了，为啥我弹吉他的时候，有时候会听到一些额外的音呢？”我就跟他解释啊：“你看，你弹的那根弦，它虽然主要是按照一个频率振动，但它还可能会有一些更复杂的振动模式。
这就像一条大河，主流是河水主要的流动方向，但旁边还有一些小支流。
”那这些倍频是怎么产生的呢？这就和物体的物理特性有关啦。
比如说物体的形状、材质、还有它的边界条件。
就拿一根细长的金属棒来说吧。
如果我们敲击它的一端，它会产生振动。
这个金属棒的长度、粗细、材质都会影响它的振动模式。
如果金属棒比较细，它可能就更容易产生高频率的倍频振动。
这就好比是不同的人跑步，腿长的人可能步子迈得大，频率低一点；腿短的人可能就得迈小步，频率就高一点。
再说说乐器吧。
乐器那可真是声音倍频的奇妙世界。
拿小提琴来说，小提琴的琴身是有特定形状的。
当琴弦振动的时候，琴身也会跟着振动。
琴身的这个振动就会影响声音的频率组成。
琴身就像是一个大容器，它会对琴弦发出的声音进行“加工”。
倍频的原理
倍频的原理
嘿，朋友们！今天咱来唠唠倍频的原理，这可真是个超级有意思的事儿呢！
咱就说啊，倍频就好像是一场魔法变身。
比如说，你原本走的是一条普通的路，倍频就像是突然给这条路施了魔法，让它一下子变得不一样了！
想象一下，音乐上的倍频。
原来一个音符“哆”，经过倍频，就好像它突然有了分身，一下子变成了好几个“哆”，而且还升高了频率，变得更尖锐或者更低沉了。
这多神奇啊！
在电子领域，倍频也是大显身手呢！就好像一个小小的电子信号，它本来乖乖地按照自己的节奏跑，可一旦遇到倍频这个“魔法棒”，哎呀妈呀，它就变得更强大、更有力，频率翻倍啦！那不就像是一个小绵羊突然变成了大灰狼嘛！
咱再看看光的倍频。
光本来好好地发着自己的光，倍频一来，好家伙，光的性质都变了呢！这不就像是一个普通人突然拥有了超能力嘛！
“哎呀，这倍频可真是太奇妙了！”你可能会这么惊叹。
对呀，它就是这么神奇。
倍频就像是生活中的一个小惊喜，总是能给我们带来意想不到的变化和乐趣。
倍频的原理其实并不复杂，就是利用一些特殊的技术和方法，让频率翻倍。
但是它带来的影响却是非常巨大的。
它让我们的科技更加发达，让我们的生活更加丰富多彩。
所以啊，朋友们，不要小看这个小小的倍频哦，它可是有着大大的能量呢！
总之，倍频就是这样一个充满魅力的东西，让人忍不住想要去探索，去发现，去感受它的奇妙之处！我觉得倍频真的是太酷啦！它让一切都变得有可能！。
音乐与表演知识：音乐中的倍频和倍调和音配合技巧
音乐与表演知识：音乐中的倍频和倍调和音配合技巧在音乐制作和表演中，倍频和倍调和音是非常重要的概念。
它们不仅可以增强音乐的质感和深度，也可以让音乐更加丰富和生动。
本文将深入探讨倍频和倍调和音的概念和配合技巧，并为读者提供有关如何在音乐中使用这些技巧的实用建议。
一、倍频和倍调和音的概念倍频是指较高频率的波形是较低频率的波形的整数倍。
例如，当一个乐器发出200Hz的声音时，它的倍频为400Hz，600Hz，800Hz，以此类推。
这些高频倍频在音乐中被称为谐波或上音。
在乐器的演奏中，谐波是相对较弱的，但它们仍然对音乐的音色和质感产生了非常重要的影响。
倍调和音是指声音的基音和上音之间是某个关系的的整数倍，例如，一个乐器基音的频率为100Hz，同时它的倍调和音频率依次为200Hz，300Hz，400Hz等。
倍调和音在音乐中也被称为和声音或和音。
它们与基音共同形成了音乐和声结构的基础，并为音乐创作提供了重要的基础。
二、倍频和倍调和音的配合技巧在乐器演奏和音乐制作中，倍频和倍调和音的使用非常普遍。
以下为一些倍频和倍调和音在音乐中常见的配合技巧：1.倍频制造厚重音质当几个乐器或声音源在同一频率上演奏时，将会制造出一个更厚重的声音。
在音乐制作中，可以使用倍频来增强某一乐器发出的声音。
例如，当两个吉他演奏同样的和弦时，增加其中一个的倍频可以让这个和弦的声音更加厚重和丰满。
借助倍频可以制造出一种更加充实的音响效果。
2.倍调和音的使用倍调和音是音乐中的一个非常重要的概念。
在早期的音乐中，倍调和音被广泛使用，以增强和声效果。
例如，在一个三声部合唱中，可以让三个声部分别发出基音，第三和第五倍频，从而让它们更加丰富和谐。
3.倍频合成倍频合成是一种新的音乐创作技术，它可以制造出非常独特的声音效果。
例如，在电子音乐中经常使用的一个技术就是合成器，它可以制造出各种各样的音调和谐波。
可以通过改变合成器的倍频参数，来制造出非常独特的声音效果。
音乐中的和声原理与倍频现象
音乐中的和声原理与倍频现象音乐是人类创造的一种艺术形式，通过声音的组合和谐，给人们带来美的享受。
而其中的和声原理和倍频现象是音乐中不可或缺的重要元素。
和声原理是指音乐中不同音符的组合形成的和声效果。
在音乐理论中，不同音符有不同的音高，而音高的高低决定了音符的位置和频率。
当多个音符同时奏响时，他们之间会产生共鸣和谐的效果，这就是和声原理。
通过和声原理，音乐才能够充满变化和层次感。
和声原理可以分为两个主要领域：和弦和声与声部和声。
和弦和声是指在一段音乐中，由不同音符所构成的和弦。
在和弦和声中，不同的音符具有不同的角色。
有些音符扮演着主音的角色，而有些则是作为伴奏音符。
通过合理的和弦排列，音乐就显得丰富多彩。
在声部和声中，不同的乐器或者人声扮演不同的声部，通过不同声部之间的和谐组合，音乐的层次感更加丰富。
倍频现象是指在音乐中，频率是以一定比例增加或减少的现象。
在音乐中，音符有特定的频率，在演奏过程中，乐器或者人声所发出的频率会形成一种模式。
当频率是原频的两倍时，就形成了一个倍频现象。
倍频现象在音乐中常常出现，不但给音乐增添了魅力，同时也丰富了音乐的表现力。
在和声原理和倍频现象的基础上，音乐家们创造了众多丰富多样的音乐形式和风格。
比如在古典音乐中，巴洛克时期强调和声的完美和对位法则，而浪漫主义时期则更注重对于倍频现象的运用。
例如，贝多芬的《月光奏鸣曲》中就融入了倍频现象，使得音乐更加绚丽多彩。
同时，各个音乐风格和曲种也对和声原理和倍频现象有着自己独特的运用和表达方式。
除此之外，和声原理和倍频现象在音乐创作过程中也发挥着重要的作用。
作曲家通过对和声原理和倍频现象的把握，可以创造出许多震撼人心的作品。
他们将不同音符进行组合和排列，运用倍频现象增添音乐的效果，使得音乐更加生动和富有内涵。
通过和声原理和倍频现象，作曲家们将音乐演绎到极致，给人们带来更多的情感体验。
总之，和声原理和倍频现象是音乐中不可或缺的重要元素。
倍频分频的原理
倍频分频的原理
嘿，朋友们！今天咱们来聊聊倍频分频的原理。
想象一下，这就好像是音乐会上的指挥家，能让各种音符有序地出现。
倍频呢，就像是给信号来了个“加速跑”。
比如说原来信号走一步，现在让它走两步甚至更多步，频率一下子就提高了。
就好像本来是慢慢散步的人，突然变成一路小跑啦。
再说说分频，它呀，就是把一个快节奏的信号给“放慢”了。
把快速的信号分成一段段的，就像是把一大块面包切成了小块。
比如说在一些电子设备里，我们就需要根据不同的需求来调整信号的频率。
倍频可以让我们得到更高频率的信号，就像让机器跑起来更快；分频则能让信号更符合我们的具体要求，好比把速度调整到刚刚好。
总之，倍频分频的原理虽然有点复杂，但其实也挺有趣的。
就像是在信号的世界里玩魔术，能变出各种不同的效果来呢！大家是不是对这个神奇的原理有了更清楚的认识呀？。
分子的倍频和组合频
分子的倍频和组合频在化学世界中，分子的倍频和组合频是两个重要的概念。
倍频是指分子中原子或原子团的振动频率的整数倍，而组合频是指不同的振动模式组合形成的频率。
这两个概念在分子的结构和性质研究中起着重要的作用。
倍频是分子振动的基本特征之一。
分子中的原子或原子团可以以不同的方式振动，包括拉伸、弯曲、扭转等。
这些振动模式的频率是分子内部相互作用力的结果。
当振动频率是相同的或是整数倍关系时，就出现了倍频现象。
倍频现象的发生是由于分子内部的相互作用力具有一定的周期性。
倍频现象的研究可以帮助我们了解分子内部的结构和相互作用。
举例来说，水分子（H2O）中的氢原子可以以不同的方式振动。
当两个氢原子以相同的频率振动时，就出现了倍频现象。
这种倍频现象可以通过红外光谱等实验技术进行观察和研究。
倍频现象的研究对于理解分子的结构和性质具有重要意义。
除了倍频，分子中还存在着组合频现象。
组合频是指不同振动模式的组合形成的频率。
分子中的原子或原子团可以以不同的方式振动，而不同振动模式之间可以相互耦合。
这种振动模式的耦合可以导致不同振动频率的组合频率的出现。
组合频现象的研究可以帮助我们了解分子振动的相互作用和动力学过程。
举例来说，甲烷分子（CH4）中的碳原子和氢原子可以以不同的方式振动。
当碳原子以一定频率振动，氢原子以另一定频率振动时，就会出现组合频现象。
这种组合频现象可以通过拉曼光谱等实验技术进行观察和研究。
组合频现象的研究对于理解分子振动的相互作用和动力学过程具有重要意义。
倍频和组合频是分子振动的重要特征，对于理解分子的结构和性质具有重要意义。
倍频和组合频的研究可以通过实验技术如红外光谱和拉曼光谱等进行观察和研究。
这些研究不仅可以帮助我们了解分子的内部结构和相互作用，还可以为化学反应的机理和动力学提供重要的参考。
倍频和组合频的研究是化学研究中的一个重要方向，对于推动化学科学的发展具有重要意义。
总结起来，倍频和组合频是分子振动的重要特征。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一： 倍频电路与高频谐振功率放大器 实验目的：通过本实验，进一步了解和掌握丙类倍频电路和高频丙类谐振功率放大器的工作原理，了解和掌握倍频器中LC 选频回路Q 值变化对电路性能的直接影响关系，了解与掌握激励信号的幅值、负载电阻RL 的阻抗变化对放大器性能的影响。
通过实验、能够使学生初步掌握对高频电路的调整技巧，学会使用基本仪器对高频电路的测量及对电路的分析。
1.1 倍频器与高频谐振功率放大器工作原理(1) 丙类倍频器工作原理倍频器是把输入的信号频率f 0成整数倍增到n f 0的倍频电路。
比较常用的电路有2倍频、3倍频、5倍频等倍频电路形式,它常常被用于发射机、接收机电路或其它电路的中间级。
倍频器按其工作原理可分为两大类：第一类是参量倍频器：它利用具有PN 结元器件的结电容量的非线性变化，从而得到输入信号的n 次谐波频率分量。
常见的变容管倍频器、阶跃管倍频器就属于这种类型。
第二类是丙类倍频器：它利用晶体管的非线性效应，把正弦波变换成正弦脉冲波，由于脉冲波中含有丰富的谐波份量，通过LC 选频回路将信号的n 次谐波选出、从而完成对信号的n 次倍频功能。
这类倍频器的电路形式与丙类谐振放大器之间没有太大的区别、所以又称为丙类倍频器。
本实验中所采用的倍频器就属于这种电路类型。
图1-1 是本次实验用丙类倍频倍电原理图。
从图中可以看出该电路和丙类谐振功放级电路在电路结构上非常相类似、不同之处仅在于倍频器选用的两级LC 选频网络的固有谐振频率选择在输入信号f 0的三倍频上。
选用二级LC 选频,以提高选频效果。
LC 选频回路公式为：≈fLCπ21（U1）表示前级送来的载波信号，它经由L3、C13、C14组成的并联谐振回路选频后、经电容分压加载到倍频管BG3基极。
由于U1信号具有较大的电压幅值，完全可以使倍频管BG3工作在丙类状态下。
我们知道，当晶体管工作在开关状态时、其集电极输出信号电压为脉冲波,并且含丰富的谐波分量。
如果我们在集电极回路里串入LC并联选频回路，并且将LC回路的固有谐振频率调整在输入信号U1的N次谐波频率nf点上，使其对nf处于谐振状态,而对nf以外的其它谐波分量，由于LC回路处于失谐状态，可以等效为交流短路，所以它们不会被LC谐振回路选出。
因此倍频器的输出端、只有U1的N次谐波频率nf的信号输出。
从而完成对输入信号的N倍频过程。
由于LC并联谐振回路的有载Q值由于工艺原因，往往不可能做的很高，所以经过一次LC选频后的三倍频波形、还可能包含有较强的基波和二次谐波份量。
当用示波器在倍频电路输出端(J3)观察(参考图1-8) 时，就会发现，倍频输出波形中含有明显的基频寄生调幅。
为了使倍频器的输出信号成为较为标准的等幅正弦波信号，电路中设计了二次选频回路。
两级LC并联谐振回路的固有谐振频率均调谐在输入信号U1的三次谐波上，使倍频器的输出信号质量有了明显的改善。
用示波器在 (J4) (参考图1-8) 可以观察到经过第二次选频回路的输出波形、波形巳近似等幅波。
波形幅值应大于1.5V P-P值。
图1-2 是倍频器电路的输入、输出波形图。
从图中可以看到经过二次选频回路后输出信号波形较单次LC选频时有了明显改善。
为了减少后级电路对倍频电路的影响，第二级LC选频回路采用了电容分压输出方式和负载电位器W1耦合。
有效的减小了对倍频电路的影响。
电位器 W1(参考图1-8)是为了控制注入到激励放大管BG4基极信号的强度而设计的。
改变W1的电阻分压比、可以有效的控制激励放大器BG4的输出信号u bm的幅度值，从而达到控制末级谐振功放级注入信号强度的目地。
调整W1的中心位置、可以有效的控制激励级的信号电压输出幅度。
从而改变末级谐振功率放大器的激励功率。
激励信号u bm的大小,将直接影响到末级谐振功率放大管BG5的工作状态。
为了保证末级功放级具有较高的工作效率，必需使末级功放管的基极激励信号u bm保持在一个最佳的激励电平下。
激励信号过大或过小会造成末级管工作在欠压和过压状态下。
只有在u bm信号最合适的时候，末级管才能工作在临界状态下。
这时功放管的工作效率最高，放大器输出的功率也达到最大值、而放大管本身的功耗也最小。
这时、我们称功放管为最佳工作状态。
(2)丙类谐振功率放大器工作原理高频谐振功率放大器一般多用于发射机的末级电路，是发射机电路的主要组成部分。
同时高频谐振功放电路的电流消耗，往往要占到整机耗电量的决大部分。
所以功率放大器工作状态的优劣、以及工作效率的高低、就显的相当重要。
凡是采用谐振选频网络作为输出电路的功率放大器、统称为谐振放大器。
其中又分为甲类谐振功率放大器”、“乙类谐振功率放大器”、“丙类谐振功率放大器”等几种常用类型。
从电路的特点来看，三种电路型式各有优缺点。
设计电路时，我们可以根据它们的各自特点、分别选用不同的电路。
图1-3是放大器工作在三种不同状态时的输入、输出波形图。
从图中可以明显的看出三种工作状态、各有优缺点。
甲类工作状态具有所需输入信号幅度小、输出信号不失真等优点，但工作效率较低。
乙类、丙类工作状态虽然工作效率较高，但是存在着输出信号失真大、所需输入信号幅度大等缺点。
从工作效率来讲、由于丙类放大器电压导通角较小。
所以丙类工作状态是三种放大器中效率最高的。
而作为发射末级功率放大电路，功耗和效率是主要问题、因此我们往往更加注重电路的工作效率。
为了更好的提高效率、发射机的高频末级功率放大器、一般均会采用丙类工作方式。
而高频发射电路的激励放大级、一般采用乙类放大电路。
本实验仅就较为常用的“丙类谐振功率放大器”电路工作原理和调整方法进行简介。
图1-4是本次实验用的丙类谐振功率放大器电原理图：从图中可以看出，放大器基极没有设置直流偏置电路、仅在晶体管基极设置了一个下偏置电阻R11，从电路形式来看，这是一个典型的丙类放大器电路。
当没有载波信号输入时，放大器处在截止状态，集电极C和发射极E之间，没有电流I C流过，由于晶体管处在截止状态，所以集电极没有交流信号输出。
当有载波信号（一定幅度的）输入至放大器基极B时，将会在电阻R11上产生自给偏压、此时放大器将会随着输入信号的频率进行开关工作。
放大器的集电极将会输出经过放大的正弦脉冲波。
如果在集电极采用串联LC谐振回路取出信号，并且将LC回路的固有谐振频率准确的调谐在放大器的输入频率点f 0上，输出波形将被还原成为标准的正弦波信号。
谐振放大器性能的优劣、主要由三个特性决定：即：激励特性：调谐特性：负载特性：如果以上三个特性均调整在最佳状态，那就说明放大器的各项性能良好，工作效率较高。
或者说谐振放大器电路已处于最佳工作状态。
怎样才能判断放大电路的调谐和调整己处在最佳状态呢? 这就需要我们对谐振功率放大器的激励特性、调谐特性、负载特性、有一个基本的了解，并且对放大器正常工作时的电压、电流、功率的变化规律有一个比较全面的了解。
才能够熟练掌握它的变化规律，从而在调试中做到心中有数、达到事半功倍的效果。
图1-5 是谐振放大器的调谐特性图从中可以看出、当回路和输入的信号谐振时，集电极回路电流l c0达到最小值，发射极电流l e0也同时达到最小值，而基极电流l b0处在最大值。
由于三极管的放大作用，所以在集电极观察到的变化比较明显，而在基极和发射极，电流的变化就不象集电极那么明显了。
需要说明的是、谐振放大器的输出信号一般经过LC耦合回路进行滤波和阻抗匹配后才能和负载连接。
由于晶体管极间电容c bc的反馈、和电路中容性和感性元件的相移作用，放大器的负载往往不能等效为纯阻性，在调整时、u0的最大值和l c0的最小值，往往不会同时出现，而存在有一定的差值。
但是这并不会影响我们对电路的分析结果。
谐振功率放大器还有另外一个较重要的特性，就是放大器的负载特性。
谐振功率放大器的负载特性，是指当放大器的激励信号u bm、供电电压v CC等参数值保持不变时、放大器性能随负载电阻R L变化的特性。
图1-6 是谐振放大器的负载特性曲线图。
从图中可以明显的看出，当放大器的负载电阻R L小于临界电阻值R0时，放大器工作在欠压状态区。
放大器的工作效率随R L阻值的增大而提高。
当R L阻值大于最佳负载电阻值R0时，放大器工作在过压状态区，高频输出信号幅度Uo并没有随负载电阻RL的增大而成比例的增加，而是变为缓慢增加。
根据公式：电源输入功率：P D = l c·V CC高频输出功率：P0 =RU2集电极功耗：PC = PD-P0电路工作效率： =PPD0·00100其结果必然造成放大器的工作效率明显下降。
由图 1-6 给出了谐振放大器在不同状态下的几条特性曲线中，可以看出，当谐振放大器的负载电阻RL=R0时，放大器工作在临界状态，此时放大器输出交流功率P0达到最大值，放大器的工作效率也较高。
故临界状态为谐振功率放大器的最佳工作状态、与之相对应的负载电阻R0称之为最佳负载电阻。
此时对应的电路工作效率应该是最高值。
输出功率最大。
所以一般应尽可能的将放大器调整至临界工作状态。
影响放大器状态的原因很多，主要有以下几个影响因素：（1）集电极直流电压V EC的变化：当放大器的其它参数固定不变，集电极供电电压V EC由小到大变化时，放大器的工作状态会由过压→临界→欠压。
（2）激励电压U bm的变化：当放大器其它参数固定时，激励电电u bm由小到大变化时，放大器工作状态由欠压→临界→过压。
（3）集电极负载电阻R L的变化：当放大器的其它参数固定时。
负载电阻R L由小到大变化时，放大器的工作状态由欠压→临界→过压。
利用负载特性所反映出放大器电流电压和功率的变化关系，可以帮助我们认识丙类谐振放大器的不同特点。
根据各种谐振放大器的不同工作状态特点，使各种放大器得到合理的应用。
例如作为高频功放末级：要求输出足够大的功率和具有较高的工作效率，显然采用临界工作状态是比较合理的。
放大器工作在过压状态时具有较高的效率，并且具有一定的恒压性质，由于它能向后一级提供较为稳定的激励电压，因此它比较适用于中间激励级。
1.2倍频器与高频谐振功率放大器实验电路的组成图1-7是本次实验电路的原理方框图本实验电路主要由六级单元电路组成：第一级是信号产生电路，它由BG1和外围元件共同组成晶体振荡电路。
第二级是甲类谐振放大电路，它由BG2和外围元件组成，它负责将振荡器送来的正弦波信号电压放大到一定幅度，以满足后级（丙类倍频器）对激励信号要求。
第三级为倍频级，它由BG3和LC选频电路组成。
倍频管工作在丙类状态，它负责将BG2送来的6MHz信号频率进行三倍频处理。
第四级是激励功率放大器。
它由BG4和外围元件组成。
它由BG4组成高频激励放大器电路，并且工作在乙类状态。
它主要负责为末级功放管基极提供较强的高频功率信号。
