球阀的操作和维护
球阀的操作技巧
球阀的操作技巧
操作球阀的技巧如下：
1. 了解球阀的结构和工作原理：球阀是以球体为切断或调节介质的主要部件，球体固定在阀体内，通过旋转球体实现介质的切断或调节。
2. 轻轻旋转手柄：球阀的手柄通常是一个旋转操作杆，通过旋转手柄来控制球体的开关状态。
在操作球阀时，要轻轻旋转手柄，避免过大力使用，以免损坏球阀。
3. 逆时针旋转手柄：逆时针旋转手柄可将球体从关闭状态转为开启状态。
在操作过程中，要持续旋转手柄，直到球体完全开启。
4. 顺时针旋转手柄：顺时针旋转手柄可将球体从开启状态转为关闭状态。
同样，在操作过程中要持续旋转手柄，直到球体完全关闭。
5. 确保操作顺畅：在操作球阀时，要确保手柄和球体之间无卡顿或阻塞现象，以免影响球阀的正常工作。
6. 注意调节流量：球阀可以根据需要调节介质的流量，可以通过旋转手柄的程度来控制流量大小。
在调节流量时要小心操作，避免过大或过小的调节。
7. 定期检查和维护：球阀作为常用的流体控制设备，需要定期检查和维护，确保其良好的工作状态。
可以定期清洗球阀内部，检查密封件是否完好，以保证球阀的正常运行。
请注意，具体的球阀操作技巧可能因球阀的类型和品牌而有所不同。
在操作球阀之前，最好参考球阀的操作手册或咨询专业人士的建议。
球阀作业指导书
球阀作业指导书一、作业目的：球阀是一种常用的流体控制阀门，广泛应用于石油、化工、冶金、电力等行业。
本作业指导书旨在指导操作人员正确、安全地进行球阀的操作和维护。
二、作业前准备：1. 确认球阀的工作介质、工作压力和温度范围，以保证操作的安全性。
2. 检查球阀的外观是否完好，阀体是否有裂纹或者损坏，阀杆是否有严重腐蚀等问题，如有问题应及时更换或者维修。
3. 检查球阀的密封性能，确认阀座和球体的密封面是否完好，如有问题应及时更换。
4. 准备必要的工具和设备，如扳手、润滑剂等。
三、操作步骤：1. 关闭球阀：顺时针旋转手柄或者螺栓，使球体与阀座密切贴合，阻挠介质流通。
2. 打开球阀：逆时针旋转手柄或者螺栓，使球体与阀座分离，允许介质流通。
3. 调节球阀：根据需要，适当旋转手柄或者螺栓，调节球体的开度，控制介质流量。
4. 维护球阀：定期检查球阀的密封性能，如有问题应及时更换密封件；定期润滑球阀的运动部件，以保证操作的灵便性。
四、注意事项：1. 在操作球阀时，应根据实际情况选择合适的力度，避免过度用力导致损坏阀门。
2. 在关闭球阀时，应逐渐旋转手柄或者螺栓，避免瞬间关闭造成水锤现象。
3. 在操作球阀时，应注意阀门周围的工作环境，避免阀门被外部物体撞击或者损坏。
4. 在维护球阀时，应使用适当的润滑剂，避免使用过量或者不当的润滑剂导致阀门运动不灵便。
5. 在维护球阀时，应按照规定的维护周期进行检查和保养，及时发现和解决问题，以确保球阀的正常运行。
以上是球阀作业指导书的基本内容，操作人员在进行球阀的操作和维护时应严格按照指导书的要求进行，以保证操作的安全和阀门的正常运行。
全焊接球阀使用与维护的方法
全焊接球阀使用与维护的方法一、全焊接球阀的使用方法1.在安装前，应对全焊接球阀进行全面检查，保证阀门的外观完好无损。
2.安装前应查看全焊接球阀的接口尺寸是否与管道相匹配，避免接口不符导致漏气或卡阀。
3.安装时应注意全焊接球阀的流向与流量方向，确保阀门能正常开闭。
对于有方向要求的球阀，应遵循其标识的箭头方向。
4.安装后，应当对全焊接球阀进行检查，确保其开启、关闭动作正常，没有卡阻现象。
5.在操作全焊接球阀开关的同时，应留意压差和泄漏问题。
若发现有异常，应立即停止使用，并修理或更换阀门。
二、全焊接球阀的维护方法1.定期检查全焊接球阀的密封性能，确保其能够正常密封，防止泄漏。
如发现泄漏现象，应立即更换密封垫片。
2.定期对全焊接球阀进行润滑，确保阀门开启和关闭的灵活性。
在润滑过程中，应使用合适的润滑剂，并注意清洁工作。
3.定期清理全焊接球阀的内部结构，防止杂质积聚影响流体的正常流通。
清理时，应使用合适的清洗剂，并彻底清洗。
4.定期检查全焊接球阀的外观，确保其外观完好无损。
如发现损坏或磨损的部件，应及时更换，避免影响阀门的正常运行。
5.对于长期不使用的全焊接球阀，应适当存放，并定期检查其状态。
在存储时，应避免阳光直射、雨水浸泡等不良环境。
三、全焊接球阀的注意事项1.在操作全焊接球阀时，应保持平稳，并避免过大力度的开启或关闭，以免损坏阀门或造成卡阻现象。
2.使用过程中，全焊接球阀可能会产生剧烈震动或冲击，应安装合适的减震装置来降低震动和冲击对球阀的影响。
3.全焊接球阀的工作温度和压力应在所标识的范围内使用，避免超过其额定工况，以免导致设备故障或事故发生。
4.操作全焊接球阀时，应遵循正确的操作方法，确保开启和关闭的顺序正确，避免错误操作。
5.如需拆卸全焊接球阀进行维修或更换部件时，应按照相关的拆装说明进行操作，并遵循安全操作规程。
通过以上方法和注意事项，可以正确、安全地使用和维护全焊接球阀，延长其使用寿命，确保工业生产的正常运行。
球阀的详细维修方法完整版
球阀的详细维修方法完整版球阀是一种常见的阀门类型，广泛应用于各种工业领域。
为了确保球阀的正常运行和延长其使用寿命，定期维护和维修非常重要。
以下是球阀的详细维修方法的完整版。
1.维修前准备工作在进行球阀的维修前，首先需要进行以下准备工作：a.切断球阀所在系统的介质流动，确保球阀处于关闭状态；b.清洁球阀周围的工作区域，以确保维修操作的安全和卫生；c.准备必要的工具和维修材料，如扳手、橡胶垫片、阀杆润滑脂等。
2.拆卸球阀a.拆卸球阀的驱动装置（手柄或操作杆）；b.使用扳手松开球阀法兰上的螺栓，并逐个拆卸；c.将球阀法兰与管道分离，注意防止介质泄漏；d.用扳手松开球阀上部的螺母，拆卸球阀上部。
3.清洁球阀零件a.使用清洁剂或适当的溶剂清洗球阀的各个零件，确保其表面干净；b.使用刷子或喷枪清洁球阀内部孔道以及密封面，去除结垢和污垢；c.确保清洗过程中无残留物和异物。
4.更换密封件和零件a.检查球阀的密封面是否完好，如有损坏或磨损，需更换新的密封件；b.使用扳手松开球阀上部的螺母，取下上部以便更换密封件；c.用新的密封件替换原有的密封件，并确保安装正确；d.检查球阀的阀座是否损坏，如有损坏，需更换新的阀座；e.更换球阀的其他零件，如阀杆、弹簧等，如有磨损或损坏，都需要进行更换。
5.组装球阀a.安装新的阀杆和弹簧，并确保其正确安装；b.安装阀座以及球阀的其他零件；c.安装球阀上部，并使用扳手拧紧螺母；d.将球阀法兰与管道连接，并使用扳手拧紧螺栓；e.安装球阀的驱动装置，如手柄或操作杆。
6.测试球阀a.切断球阀所在系统的介质流动；b.缓慢打开球阀，观察阀门的操作是否灵活顺畅；c.检查球阀的各个连接点是否密封良好；d.打开介质流动，调试球阀的操作性能，并检查是否存在渗漏或其它异常现象。
7.维修记录和保养a.在球阀维修完成后，及时记录相关维修信息，包括维修日期、维修内容、更换的零件等；b.根据球阀的工作状况和要求制定相应的保养计划，定期对球阀进行检查和维护，以延长其使用寿命。

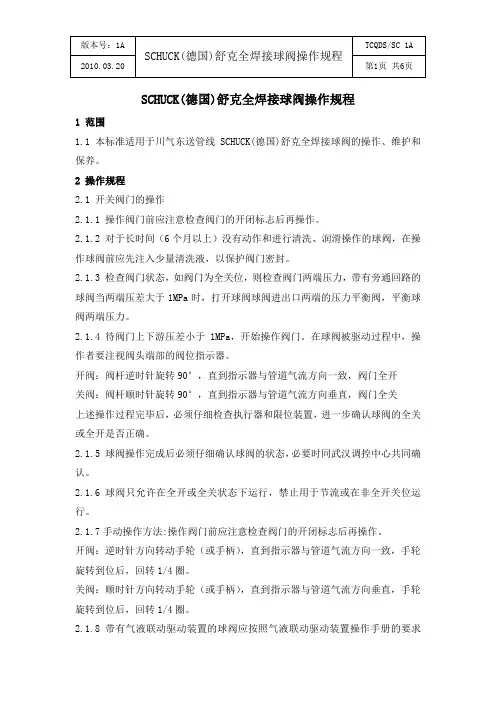

舒克球阀操作维护规程
SCHUCK(德国)舒克全焊接球阀操作规程1 范围1.1 本标准适用于川气东送管线SCHUCK(德国)舒克全焊接球阀的操作、维护和保养。
2 操作规程2.1 开关阀门的操作2.1.1 操作阀门前应注意检查阀门的开闭标志后再操作。
2.1.2 对于长时间（6个月以上）没有动作和进行清洗、润滑操作的球阀，在操作球阀前应先注入少量清洗液，以保护阀门密封。
2.1.3 检查阀门状态，如阀门为全关位，则检查阀门两端压力，带有旁通回路的球阀当两端压差大于1MPa时，打开球阀球阀进出口两端的压力平衡阀，平衡球阀两端压力。
2.1.4 待阀门上下游压差小于1MPa，开始操作阀门。
在球阀被驱动过程中，操作者要注视阀头端部的阀位指示器。
开阀：阀杆逆时针旋转90°，直到指示器与管道气流方向一致，阀门全开关阀：阀杆顺时针旋转90°，直到指示器与管道气流方向垂直，阀门全关上述操作过程完毕后，必须仔细检查执行器和限位装置，进一步确认球阀的全关或全开是否正确。
2.1.5 球阀操作完成后必须仔细确认球阀的状态，必要时同武汉调控中心共同确认。
2.1.6 球阀只允许在全开或全关状态下运行，禁止用于节流或在非全开关位运行。
2.1.7手动操作方法:操作阀门前应注意检查阀门的开闭标志后再操作。
开阀：逆时针方向转动手轮（或手柄），直到指示器与管道气流方向一致，手轮旋转到位后，回转1/4圈。
关阀：顺时针方向转动手轮（或手柄），直到指示器与管道气流方向垂直，手轮旋转到位后，回转1/4圈。
2.1.8 带有气液联动驱动装置的球阀应按照气液联动驱动装置操作手册的要求进行操作。
2.1.9 通过其它驱动方式驱动如：电动执行器或气动执行机构操作方法按照相应的执行机构操作规程手动或者自动完成。
3 常见故障及处理3.1.球阀内漏3.1.1将阀门转动到全开或全关位，通过阀体排污嘴的排放检查是否有泄露。
如果可以排干净，则证明密封良好。
如果始终有压力排出，则可以认为阀门内漏这时要对阀门进行相应的处理。

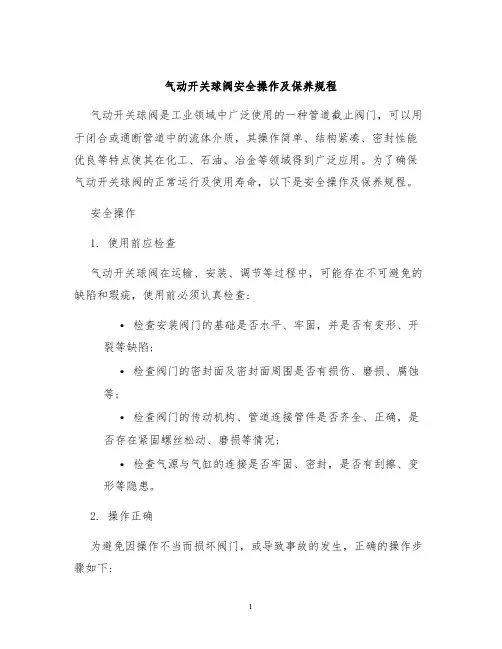

气动开关球阀安全操作及保养规程
气动开关球阀安全操作及保养规程气动开关球阀是工业领域中广泛使用的一种管道截止阀门，可以用于闭合或通断管道中的流体介质，其操作简单、结构紧凑、密封性能优良等特点使其在化工、石油、冶金等领域得到广泛应用。
为了确保气动开关球阀的正常运行及使用寿命，以下是安全操作及保养规程。
安全操作1. 使用前应检查气动开关球阀在运输、安装、调节等过程中，可能存在不可避免的缺陷和瑕疵，使用前必须认真检查:•检查安装阀门的基础是否水平、牢固，并是否有变形、开裂等缺陷;•检查阀门的密封面及密封面周围是否有损伤、磨损、腐蚀等;•检查阀门的传动机构、管道连接管件是否齐全、正确，是否存在紧固螺丝松动、磨损等情况;•检查气源与气缸的连接是否牢固、密封，是否有刮擦、变形等隐患。
2. 操作正确为避免因操作不当而损坏阀门，或导致事故的发生，正确的操作步骤如下:•在动作气压之前，应先检查阀门的内部清洁状况,如有杂物则需清理;•操作者应先确认气源压力和动作方向，以免操作错误;•在操作过程中，应先进行“开-停-关”动作测试，并观察是否灵活并无异常声音;•操作时需保持手脚及工具干净干燥，以防止气缸灰尘或油污渗入气缸内部造成磨损。
3. 维护保养维护保养气动开关球阀是保证其正常工作的重要环节。
以下是一些常见的维护保养事项：•定期清洁球阀及周围的结构，以防止污物堆积导致卡阻,清洁可使用空压机或干净的棉纱请保洁布擦拭;•及时检查气动管路是否有松动，如有需及时加固;•定期对气源系统进行清洗、维护,以免系统中吸入凝结水、沉积物等污物造成气缸受损、阀门卡死;•定期添加润滑油，气动开关球阀需要在工作面上涂抹充足的润滑油，其目的是为了减少磨损和防止生锈;4. 警示提示使用和维护球阀时，操作者需要警惕的一些提示和警示如下：•球阀在使用或维护时，请备好相应的保护措施，特别是在操作时，避免对阀门其他部位的损伤、磨损等情况；•进行安装或检修时，不得使用力量过度，避免对阀门造成内部变形或损坏；•警示标志应放置在气动开关球阀操作控制台、阀门本体和压缩空气供给器上，以提示操作人员注意事项和安全警示信息；•使用及维护期间，应关注球阀的工作状态，若发现其性能异步或出现异常情况，请及时联络相关人员进行处理或更换。
上装式固定球阀使用说明书
上装式固定球阀的使用说明上装式固定球阀是一种常用的阀门，主要用于控制管道中介质的流动。
以下是上装式固定球阀的使用说明：
1.安装前准备：检查球阀的规格、型号是否符合使用要求，并确认阀门
质量合格。
同时，需要清理管道内的杂物，保证球阀的顺利安装和运行。
2.安装：根据球阀的结构和管道系统的要求，确定球阀的安装位置和方
向。
然后，按照球阀的安装说明进行安装。
一般来说，需要将球阀放入预留的管道口中，调整球阀的位置和方向，保证其符合要求。
3.使用操作：在操作球阀时，需要先确认管道内的介质流向，避免出现
倒流现象。
然后，按照球阀的操作方式进行操作，保证其开关灵活、密封良好。
4.维护保养：定期对球阀进行检查和保养，包括清理阀体、检查密封件
是否完好、检查阀门开关是否灵活等。
如果发现球阀有损坏或磨损，需要及时进行更换或修复。
5.注意事项：在使用球阀时，需要注意避免超压使用，以免造成阀门损
坏或泄漏。
同时，需要定期检查管道系统是否正常，避免出现管道系统故障导致球阀无法正常工作。
总之，上装式固定球阀在使用过程中需要注意安全、正确、合理等原则，确保其正常运转并延长使用寿命。
球阀、截止阀、截止止回阀安装、使用及维护说明
球阀、截止阀、截止止回阀等阀门安装、使用及维护说明嘉兴市亚一达特种钢铸造有限公司一、产品搬运及储存1、运输起吊时不得翻转、倒放。
吊装过程应注意缓慢、平稳、轻放。
开箱后依次有序清理出阀门并存放于干燥的室内。
2、储存产品长时间存放时，应放于干燥的室内，并封闭进、出口两端。
注：阀门产品禁止露天存放。
二、产品安装及注意事项1、安装前应核对阀门上铭牌参数是否符合使用要求，阀门不应安装在实际使用压力超过其额定工作压力的管道上。
安装时必须注意阀体上的介质流向。
2、阀门安装位置不应防碍设备、管道及阀门本身的拆装和检修，应该留有足够空间。
阀门安装高度应方便操作和检修和维护。
3、安装前要检查阀门内腔、法兰密封面等部位，不得有污物或颗粒，清理阀体通道，检查各部位有无损坏现象，各零部件联接螺栓是否紧固。
正确安装后，做好必要防护，禁止用阀门校正管道的错位。
安装后检查所有螺栓是否紧固，以防止法兰密封端面渗漏。
4、安装前必须要彻底清除管道内的杂物，阀门运行前必须彻底冲洗管道。
阀门进口端必须安装过滤器，防止机械硬性等其他杂物损坏阀座密封面，否则会造成阀门内漏。
5、阀门手轮、手柄均不允许作起吊用，阀门安装、拆卸时不允许强烈碰撞。
阀门应在关闭状态下安装。
6、并排管线上设计安装阀门，其手轮间净距不得小于100mm，为了减小管道间距，并排布置的阀门最好错开布置。
7、阀门法兰连接时应保持平行，其偏差不大于法兰外径的1.5‰，且不大约2mm。
不得用强紧螺栓的方法消除偏斜。
8、法兰连接时应保持同一轴线，其螺孔中心偏差一般不超过孔径的5％，并保证螺栓自由穿入。
9、法兰连接应使用同一规格螺栓，安装方向一致，紧固螺栓应对称均匀，松紧适度，紧固后外露长度不大于2倍螺母厚度。
螺栓紧固后，应与法兰紧贴，不得有楔缝。
需要加垫圈时，每个螺栓所加垫圈不应超过一个。
10、法兰垫片应符合标准，不允许使用双层垫片。
11、高温或低温管道法兰连接螺栓，在试运转时一般应进行热紧或冷紧。
全焊接球阀使用与维护的方法
全焊接球阀使用与维护的方法
一、安装注意事项
1、此阀设计为双向密封结构，无水流方向安装。
2、阀门袖管两端的保护帽在焊接之前不要摘除，防止杂物进入阀腔损伤密封件。
3、管道与阀门焊接端必须进行打磨处理，清除管道内部杂物及表面油渍，保证焊接质量。
4、阀门与管道焊接时，阀门必须保证处于100%全开，避免焊接时飞溅杂质损伤阀球及密封面。
5、焊接、试压完成后，应按规范进行保温处理，避免介质热量、冷量散发。
二、使用与维护
1、全焊接球阀只做启闭功能，不具备调节能力，切勿做调节使用。
2、阀门应保证处于全开或全关状态，不得处于半开半关位置，避免介质流动附带的杂质长时间损伤阀球及阀座，使球阀失去严密性。
3、球阀启闭操作，应按照阀杆定位销或蜗轮驱动装置上箭头指示方向操作，切勿方向错误过力操作损坏蜗轮驱动装置及阀杆定位销。
4、满水保养管路及阀门，保证管道满水不被氧化腐蚀。
5、阀门免维护设计，无需进行维护，涡轮传动部分，润滑油少时应进行添加。
6、球阀启闭操作既可以防止细微杂质在阀座、阀球表面附着，也可达到操作球阀时扭距不会增加，保持球阀开关的灵活性及已检查关闭功能是否可靠，球阀每年至少进行一次开关到位操作。
三、零部件名称及材质。
球阀操作、维护和保养规程
球阀操作、维护保养规程1 范围1.1本规程适用于川气东送管道球阀。
1.2本规程规定了球阀操作、维护保养的内容。
1.3本规程操作方法只针对球阀的手动操作，其它操作方法见《电动球阀操作规程》、《气动球阀操作规程》、《气液联动阀操作规程》。
3.1操作前检查开阀操作前，带有旁通回路的球阀当两端压差大于0.1MPa时，打开球阀进出口两端的压力平衡阀，待阀门上下游压差小于0.1Mpa，开始操作阀门。
3.2 开关操作3.2.1开阀：逆时针方向连续转动手轮（或手柄），直到阀位指示显示“全开”为止，手轮旋转到位后，回转1/4圈。
3.2.2关阀：顺时针方向连续转动手轮（或手柄），直到阀位指示显示“全关”为止，手轮旋转到位后，回转1/4圈。
4维护保养4.1 球阀月度检查的主要内容：4.1.1 检查阀杆填料处、连接部位是否存在外漏。
4.1.2 检查阀门本体上附属设备接合处是否存在外漏。
4.1.3 检查阀位指示是否正确。
4.1.4 检查阀门是否存在锈蚀现象。
4.1.5 检查阀门及其附属设备是否存在松动现象。
4.2 球阀春秋检查的主要内容4.2.1 六个月以上未开关操作的阀门进行开关测试。
4.2.2 对球阀进行内、外漏检查。
4.2.3 检查所有齿轮箱内是否存有积水，轴承、齿轮齿等是否损坏、润滑良好。
4.2.4 检查齿轮箱是否松动。
4.3 维护保养内容4.3.1六个月以上未开关操作的阀门进行开关测试，应保证一人在不使用加力杆的情况下可以操作，在操作球阀前应先注入少量密封脂，以保护阀门密封。
4.3.2 春秋检时对所有球阀进行排污操作。
4.3.3 秋检时对所有球阀进行注脂操作，具体步骤如下：4.3.3.1 确定阀门生产厂家及规格型号，以便进一步确定阀门维护材料的注入量。
4.3.3.2 按照规定量注入阀门清洗液，使清洗液在阀门中保留1天～2天。
4.3.3.3 排放阀门内清洗液。
4.3.3.4 按照规定量注入阀门润滑脂，开关阀门2～3次，使润滑脂均匀涂抹于球体上。
气动球阀(GB)操作和维护手册
150 559 240 280 340
38
3 8-φ34 540 490 524
200 660 300 345 405
44
3 12-φ34 620 560 715
250 787 352 400 470
48
3 12-φ41 660 650 715
300 838 412 460 530
54
4 16-φ41 750 720 1845
350 889 475 525 595
60
4 16-φ41 820 740 2500
※ 贮存、安装、使用及维护
1、阀门在安装前应好细核对型号是否与使用要求相符合。 2、本阀可安装在任何位置工作。但应考虑检修和操作方便。 3、阀在安装前应进行密封性能试验及空载启闭试验，气动开关应灵活，不应有卡阻 现象。
因硬实心微粒损坏密封表面
清理流体中的硬实心微粒，更换密 封圈和球体
螺栓没有正确拧紧
统一正确拧紧螺栓
两阀体压垫片的密封表面损坏 对其进行修理
垫片损坏或破裂
更换垫片
填料拧的过紧
适当的将填料螺母拧松
中法兰调整垫片过紧
选择合适的调整垫片
密封圈磨损或活塞杆变形
更换 0 形圈或活塞杆
阀杆弯曲
更换新的阀杆
阀座损坏
3
4、安装前及安装过程中应清除孔内、密封面及结合面的污垢杂质，检查连接螺栓是 否均匀拧紧。
5、安装结束应进行下列基本操作试验： 5.1 带手动装置执行机构，应将阀门打开后进行自动试验，接通电磁阀控制电源及气 源，阀门应打开，输入信号给定阀的开度应显示在仪表室操作盘上；如单作用执行器， 关闭电源后在失气的情况下，阀门应关闭，则关闭信息显示在操作盘上，否则应检查线 路是否接通，回讯器定位是否准确。 注意：如带手动装置，在自动操作时，必须将手动操作机构的手动—气动转换装置 切换至气动状态。 5.2 观察气动缸上部的指示器是否随阀门开关旋转．在阀门开启或关闭时，指示器 指示位置是否正确。 5.3 手动操作试验：将手动—气动转换装置逆时针转向手动状态，置于定位孔内，即 可进行手动操作。手轮顺时针为关，逆时针为开 6、本阀在使用过程中，可以进行全开或全关的操作。 7、阀门在使用过程中，应定期(18 个月)在气缸内壁加注少量润滑油。 8、当发生意外气动执行机构不能正常工作须更换时，更换前需要启动阀门时，应采 用手动进行或手轮手动操作，但应保证危险隐患已消除。 9、当用手轮手动时，绝对不允许进行气动操作。手动操作结束后，应将转换装置恢 复到气功位置。 10、许用工作温度
球阀的基础知识及操作维护
三、 球阀的分类
2、固定球阀 球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，
受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常 在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。
球阀的启闭件是一个有孔的球 体，绕垂直于通道的轴线旋转，从 而达到启闭通道的目的。球阀主要 用于开启和关闭管道和设备间的介 质，特殊情况下，特殊设计的球阀 也常作为调节控制阀来使用。
二、 球阀的优点
1．流体阻力小，全通径的球阀基本没有流阻。 2．结构简单、体积小、重量轻。 3．紧密可靠。它有两个密封面，而且球阀的密封面材料广泛使用各种塑料， 密封性好，能实现完全密封，零泄漏。 4．操作方便，开闭迅速，从全开到全关只要旋转90°。 5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方 便。 6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会 冲刷阀门密封面，阀门使用寿命大大增加。 7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应 用。 8．由于球阀在启闭过程中有擦拭性，所以可用于一些带悬浮固体颗粒的苛
六、 球阀常见问题及处理方法
1、开关操作困难 ①检查阀门前后压差是否过大； ②检查齿轮箱内部构件是否损坏，润滑是否良好； ③检查阀杆填料压盖是否过紧； ④检查阀杆填料是否损坏或存在杂质； ⑤检查阀杆是否变形弯曲； ⑥对阀门进行排污操作，检查是否结冰或存在杂物。
六、 球阀常见问题及处理方法
2、阀门内漏 ①阀门限位不准确：调整限位至合适位置。 ② 阀门密封面损伤，泄压返厂更换密封面。
铜球阀使用说明
铜球阀使用说明一、前言铜球阀是一种常用的管道控制阀门，主要用于切断或调节管道中流体的流量。
本文将详细介绍铜球阀的使用说明，包括安装、操作、维护等方面。
二、安装1.选址：选择合适的位置安装铜球阀，应考虑到其使用方便和检修维护的便利性。
2.清洁：在安装前，应对管道进行清洗，确保内部干净无杂质。
3.安装：将铜球阀放入管道中，并用螺纹连接固定。
注意螺纹连接处应加密封胶圈，以免漏水。
4.测试：在安装完毕后，应进行测试。
首先打开水源或气源，观察铜球阀是否正常开启和关闭；然后检查密封性能是否良好。
三、操作1.开关操作：当需要切断或调节管道中流体的流量时，可以通过旋转手柄来实现开关操作。
顺时针旋转手柄可以关闭铜球阀，逆时针旋转手柄可以打开铜球阀。
2.注意事项：（1）在操作过程中要轻力顺畅，不可用力过猛或用工具代替手柄。
（2）不要超过铜球阀的额定压力范围，以免损坏阀门。
（3）在关闭铜球阀前，应先关闭管道中的流体源，避免造成水锤或气锤现象。
四、维护1.清洗：定期清洗铜球阀内部，避免杂质和污垢影响其正常使用。
2.润滑：定期给铜球阀加润滑油，保持其灵活性和密封性能。
3.检查：定期检查铜球阀的密封性能和外观状况，如有损坏或老化应及时更换。
4.注意事项：（1）在维护过程中，应先关闭管道中的流体源，并等待其完全放空后再进行操作。
（2）不要随意拆卸铜球阀，以免影响其正常使用或造成安全事故。
如需拆卸，请按照说明书进行操作。
五、总结以上是关于铜球阀使用说明的详细介绍。
在安装、操作和维护过程中，一定要注意安全，并按照说明书进行操作。
只有正确使用和维护才能延长铜球阀的使用寿命，保证其正常运行。
球阀的基础知识及操作维护
三、 球阀的分类
3、按密封形式分
（1）软密封球阀 阀座材质一般为非金属材质，如PTFE、
RPTFE、NYLON、PEEK、PPL等。
（2）硬密封球阀 球体及阀座密封面常用硬化处理
方法渗碳、氮化、喷涂、堆焊等。
三、 球阀的分类
4、特殊结构的球阀 （1） 顶装式球阀。
这种球阀的结构特点是阀体作成整体。在其上部设有阀盖、球体、阀座均 从阀体上部装入。顶装式球阀的优点是检修及更换阀座时，不必将球阀从管 线上拆下来，仅打开阀盖，将球体吊出即可。
球阀的启闭件是一个有孔的球 体，绕垂直于通道的轴线旋转，从 而达到启闭通道的目的。球阀主要 用于开启和关闭管道和设备间的介 质，特殊情况下，特殊设计的球阀 也常作为调节控制阀来使用。
二、 球阀的优点
1．流体阻力小，全通径的球阀基本没有流阻。 2．结构简单、体积小、重量轻。 3．紧密可靠。它有两个密封面，而且球阀的密封面材料广泛使用各种塑料， 密封性好，能实现完全密封，零泄漏。 4．操作方便，开闭迅速，从全开到全关只要旋转90°。 5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方 便。 6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会 冲刷阀门密封面，阀门使用寿命大大增加。 7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应 用。 8．由于球阀在启闭过程中有擦拭性，所以可用于一些带悬浮固体颗粒的苛
球阀的基础知识及操作维护
2020年2月05日
目录 CONTENTS
一、 球阀的定义 二、 球阀的优点 三、 球阀的分类 四、 球阀工作原理 五、 球阀日常维护保养和检查 六、 球阀常见问题及处理方法 七、 球阀的相关球体随阀杆运动，以实现 启闭动作的阀门。
球阀的操作如何范文
球阀的操作如何范文一、球阀的操作方法：1.打开球阀：将球阀手柄或操作装置逆时针旋转90度，使球体的通道与管道对齐，实现流体的通畅流动。
2.关闭球阀：将球阀手柄或操作装置顺时针旋转90度，使球体的通道与管道垂直，阻断流体的流动。
3.调节流量：通过旋转球阀手柄或操作装置，可以调节球阀的通道开度，从而控制流体的流量。
4.快速关闭球阀：将球阀手柄或操作装置迅速旋转至关闭位置，可以迅速切断流体的流动，常用于紧急情况下的阀门操作。
二、球阀的操作注意事项：1.操作时应平稳用力，避免过度用力或过快旋转，以免损坏球阀。
2.在操作球阀之前，应了解阀门的工作压力、介质温度、流量要求等参数，并根据需要进行调节。
3.球阀操作时，注意观察阀门的开合情况，如有异常或异常噪音应及时停止操作，并进行检查和维修。
4.在操作球阀前，应将系统内的压力释放掉，以免操作过程中因压力导致意外伤害。
5.当球阀长期不使用时，应定期进行检查和维护，保持阀门的正常工作状态。
6.球阀操作过程中，要注意阀杆保持垂直，不得出现歪斜或弯曲，否则会影响阀门的开闭效果。
7.对于大口径的球阀，操作时应尽量采用机械装置，以减少人力的劳动强度。
8.在操作高温介质的球阀时，应佩戴合适的防护用具，避免烫伤或灼伤。
9.在操作易腐蚀介质的球阀时，应采取相应的防护措施，避免介质对人体、设备或环境造成损害。
10.如发现球阀存在泄漏或异常情况，应及时停止使用，并进行检查和维修。
总之，正确的操作球阀能够保证流体的正常通断和流量调节，提高工作效率，确保安全生产。
在操作之前，要了解球阀的工作原理和特点，并根据操作要求进行正确的操作。
同时，定期进行球阀的检查和维护，延长球阀的使用寿命。
Cameron球阀安装、操作维护作业指导书
一、存放阀门可存放期限为六个月。
在存放期间请注意以下事项：1、确保阀门对焊端面保护盖在原位；2、如果阀门还未安装操作机构且阀门又需存放在室外，则裸露的阀杆延长杆或者阀杆匹配器应加保护盖以防雨淋。
3、如需长期存放，阀门应涂防腐剂并且端面加保护盖。
卡麦隆一程手册 476B 中提供了如何长期存放卡麦隆阀门的说明，请向当地的库博.卡麦隆阀门代表处索取。
二、安装1、阀门吊装1)应采用正确的方式吊装阀门，使阀体支撑负荷。
警告：其它凸出部件上，支耳和阀门端颈为系吊链的正确位置，请切勿将吊链系于手轮、齿轮箱或者执行器。
2)如果阀门上装配有吊耳，则应用吊耳吊装阀门。
3)在吊装阀门期间应使阀门端部保护盖保持在原位，惟独当阀门安装完毕后，才可移去保护盖。
警告：在吊装时，请注意保护阀门端面及阀门配件不受损坏，否则将导致阀门受损。
2、阀门位置：卡麦隆球阀可安装在任何位置，阀门的任何一端均可作为上游端。
3、阀球的保护：如果在阀门安装时，阀门必须保持在关位，请将暴露在外的阀球表面涂上油脂，这样可保护阀球不被飞溅的焊渣损坏。
警告①：在安装阀门时阀球应保持在全开位，否则将导致阀门的损坏。
警告②：请勿长期将阀门放置在半开位状态。
警告③：对无接管的对焊联端阀门，请切勿在阀球关位安装阀门。
4、阀位观察孔对3”及以上阀杆尺寸的阀门，当把管塞和安全塞从适配法兰上移去，即可观察到与阀门限位有关的键轴限位的位置。
当在开位观察孔中观察到键轴限位扣与阀位限位相重叠时，阀门处于全开位。
当在关位观察孔中观察到键轴限位扣与阀位限位相重叠时，阀门处于全关位。
5、安装齿轮箱/执行器：请按照以下说明安装阀门齿轮箱或者执行器。
1)确认阀门已处于全开或者全关位置及执行器适配的位置。
2) 根据阀杆及齿轮箱/执行器安装工具的不同，执行器有多个安装位置是可能的。
如果是这种情况，应首先确定客户希翼的手轮或者执行器控制盘的方位，然后一次进行安装 (推荐阀表面使用一薄层润滑剂)3)一旦操作器(执行器)安装完毕，应用螺栓固定执行器。
水轮机进水液动球阀运行维护方案及流程
水轮机进水液动球阀运行维护方案及流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言水轮机进水液动球阀在水力发电系统中起着至关重要的作用，对其进行有效的运行维护，不仅可以确保系统的稳定运行，还能延长设备的使用寿命，降低故障率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4 球阀操作维护规程
4.1 设备简介
球阀主要由阀体、球体、阀座、阀杆、上腔体、下腔体、密封装置、传动装置构成。
通过阀杆顺时针旋转带动球体旋转，当球体孔与管道平行时，阀门开，反之垂直则关闭。
4.2 风险分析及削减措施
（1）阀门操作过程中，用力过猛，或用加力杆操作，导致阀门抱死。
（2）如遇调节气量阀门，在开关过程中两人操作，一人操作阀门，另一人密切观察计量仪表参数，及时指挥阀门操作人员，防止调节过程中仪表超量程运行。
（3）在操作阀门时，操作人员站在阀门手轮侧向操作，防止手轮脱落造成人身伤害。
4.3 设备操作
（1）开阀
1）检查阀门开关位置及是否漏气。
2）确认阀门在关闭状态，不漏气，则均匀逆时针旋转手柄，至旋转不动时回转一到二圈即可，查看阀盖开关指示箭头是否指向OPEN位置。
3）变换球阀状态标志牌。
（2）关阀
1）检查阀门开关位置及是否漏气。
2）确认阀门在打开状态，不漏气，则均匀顺时针旋转手柄，至旋转不动时回转一到二圈即可，查看阀盖开关指示箭头是否指向CLOSE位置。
3）变换球阀状态标志牌。
4.4 维护保养
（1）每半年检查阀门的密封性，通过排污嘴来检查，如果有内漏，按内漏处理程序进行处理。
（2）检修时向阀座注入一定量的新鲜润滑脂，注入的量和频率依照阀门活动频繁程度而定，一般当阀门活动一次后，要适量注入润滑脂，每次注入量大概为密封系统容积的1/8，这样做的目的是最大程度的避免管道内的杂质进入阀座
后腔，影响阀座运动，从而导致密封失效，同时保证密封面时刻处于“湿润”状态。
（3）对很少活动的阀门，每年最少活动1次，同时注入适量的润滑脂，这样做可以避免球体和阀座胶合，同时也可以避免球体活动时地干磨，保护阀座和球体。
（4）入冬前对球阀进行全面维护和保养，重点要排掉阀腔内和执行机构内的水，避免冬天冻结，影响正常功能。
（5）每年更换1次齿轮传动机构内的润滑脂。
（6）定期检查阀径密封，一旦出现外漏，要及时处理。
（7）清除锈蚀，对外部进行维护。
4.5 常见故障及处理
序号故障原因解决方法
1 球阀内漏早期注入的密封脂变硬
清洗密封面和阀座后缓慢注入密
封脂
密封面划伤更换阀座
阀座与球体间有杂物清洗阀门内腔
关不到位顺时针拧紧手柄或手轮
2 阀杆外漏长时间磨损老化缓慢注入密封脂
3 排污嘴泄漏注脂嘴内部单向阀破损更换注脂嘴
4 两端法兰泄漏管法兰压紧力不足拧紧法兰螺栓垫片失效更换垫片。
