1 第一章 三相异步电动机的单向控制电路及其安装与调试
三相异步电动机单向运行控制线路的安装PPT参考课件
路的安装
1
安全事项
线路完全接好再通电源 电路测量完毕后，先关电源再拆线。
线路的安装
2
试验目的
1、掌握异步电动机控制线路的工作 原理。
2、学会交流接触器、钮开关，热继 电器，熔断器的便用二
3、学会异步电动机控制线路的安装。
路的安装
3
试验原理
图9-1所示为中，小容量三相异步电动 机单向运行控制线路，其中H K为组台开 关。 J c为交流接触器、A为按钮、R J为 热继电器、RD为熔断器。图9-1所示的控 制线路可分为主电路和控制电路两部分．
路的安装
9
四、实验设备、器材和工具
交流接触器（CJO）一只，热解电器一只， 熔断器三只，按钮开关三只，接线排一块， 三相异步电动机一台，大小螺丝刀各一把， 剪刀一把。
路的安装
10
四、实验设备、器材和工具
1、接触器靠什么动作？ 热继电器又靠什么动作。
2、自锁的作用是什么? 3、启动和停止的按钮，哪 一个是常开？哪一个是常闭？
路的安装
11
素材和资料部分来自 网络，如有帮助请下载!
路的安装
4
路的安装
HK
RD RJ
TA
QA
JC
JC
D
图9-1 三相异步电动机单向运
行控制线路
5
控制电路是:
控制电路的功率很小，因此可以用小功率的控制电路来控 制功率较大的电动机。
当组合开关HK闭合时，按下启动按钮QA，控制电路接通， 交流接触器JC的吸引线圈。交流接触器的，动铁芯被吸合 而将三个主触点闭合，电动机D便起动，当松开QA时，按 钮开关在弹簧的作用下恢复到断开位置，但此时与起动按 钮并联的交流接触器的辅助触点是闭合的(由交流接触器的 结构知，交流接触器的常开辅助触点与主触点的工作状态 是相同的)因此J C的吸引线圈仍然接通，而使接触器的主触 点仍然闭合。与QA并联的辅助触点所起的作用为自锁。若 要电机停转，可按下停止按钮TA，则将线圈的电路切断， 动铁心和常开触点恢复到通电前的状态。熔断器RD是起短 路保护作用的．一旦发生短路事故，熔丝立即熔断，电动 机立即停车。
三相异步电动机基本控制线路的安装与调试
三相异步电动机基本控制线路的安装与调试任务1-1 三相异步电动机的单向运行控制学习内容: 1、常用低压电器的基本结构、工作原理、图形符号和文字符号、主要技术参数及其应用;2、三相异步电动机的启/停、点动/长动控制。
学习目标: 1、知道:常用低压电器的工作原理、图形符号和文字符号;常用低压电器的用途。
2、能根据控制要求正确选择低压电器。
3、了解:常用低压电器的基本结构;主要技术参数。
4、掌握三相异步电动机的启/停、点动/长动控制电路的原理。
学习重点:工作原理、图形符号、文字符号、选择使用。
学习难点:工作原理、选择使用§1-1 机床电气控制中常用的低压电器目标任务: 1、了解低压电器的基本知识,熟悉常用的低压电器种类;2、熟悉常用的各种低压电器的结构及原理、符号、选用;3、熟练掌握常用低压电器的使用。
相关知识:1-1. 低压电器基本知识凡是对电能的生产、输送、分配和应用能起到切换、控制、调节、检测以及保护等作用的电工器械,均称为电器。
低压电器通常是指在交流1200V及以下、直流1500V及以下的电路中使用的电器。
机床电气控制线路中使用的电器多数属于低压电器。
一、低压电器的分类低压电器是指工作在交流电压 1200V 、直流电压 1500V 以下的各种电器。
生产机械上大多用低压电器。
低压电器种类繁多,按其结构、用途及所控制对象的不同,可以有不同的分类方式。
1 .按用途和控制对象不同,可将低压电器分为配电电器和控制电器。
用于电能的输送和分配的电器称为低压配电电器,这类电器包括刀开关、转换开关、空气断路器和熔断器等。
用于各种控制电路和控制系统的电器称为控制电器,这类电器包括接触器、起动器和各种控制继电器等。
2 .按操作方式不同,可将低压电器分为自动电器和手动电器。
通过电器本身参数变化或外来信号(如电、磁、光、热等)自动完成接通、分断、起动、反向和停止等动作的电器称为自动电器。
常用的自动电器有接触器、继电器等。
电工中高级实训报告---电动机控制线路的设计、安装与调试
电工中高级实训报告任务一、电动机控制线路的设计、安装与调试项目一、三相异步电动机点动及单相运行控制线路的安装与调试1.三相异步电动机的点动及单向运行控制线路的设计2.（1）三相异步电动机的点动控制线路3.电动机的点动控制电路，可以控制机械设备的步进和步退，电动机只作短时动作，不连续供电旋转。
机械设备手动控制间断工作，即按下启动按钮，电动机转动，松开按钮，电动机停转，这样的控制称为点动。
4.点动控制线路如图1-1 -1所示。
线路动作过程:先合上电源开关QS，按下按钮SB-KM线圈得电- +KM主触点闭合-→电动机M启动运转。
松开按钮SB-→KM线圈失电-→KM主触点断开-电动机M停止运转。
（2）三相异步电动机的点动及单向运行控制线路原理图（3）机械设备单向运转即电动机单向连续工作，而在一般控制设备中，单向运行为基本要求时，为了调试维修等需要，要求设备同时具有点动和单向运行控制功能，完成这种功能的控制电路即为混合控制电路。
其电气控制线路如图所示：线路的动作过程:先合上电源开关QS,点动控制、单向运行控制和停止的工作过程如下。
(1)点动控制。
按下按钮SB3- →SB3常闭触点先分断(切断KM辅助触点电路)。
SB3常开触点后闭合(KM辅助触点闭合) -→KM线圈得电→KM主触点闭合-→电动机M启动运转。
(2)松开按钮SB3- +SB3 常开触点先恢复分断→KM线圈失电→KM主触点断开( KM辅助触点断开)后SB3常闭触点恢复闭合→电动机M停止运转，实现了点动控制。
(3)(2)单向运行控制。
按下按钮SB2-→KM 线圈得电→KM主触点闭合(KM辅助触点闭合)-→电动机M启动运转。
实现了单向运行控制。
(4)(3)停止。
按下停止按钮SB1-→KM线圈失电→KM 主触点断开电动机M停止运转。
项目二、三相异步电动机正反转启动控制线路的安装与调试1.接触器互锁的正、反转控制线路2.图1-2-1所示为电动机正反转控制电路。
三相异步电动机基本控制线路的安装与调试

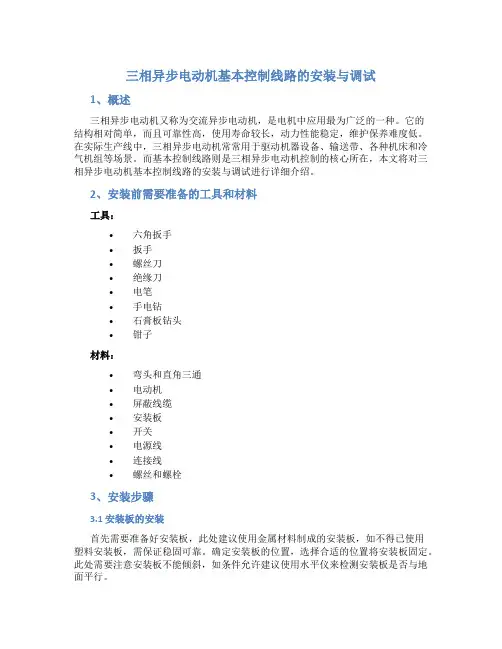

三相异步电动机基本控制线路的安装与调试1、概述三相异步电动机又称为交流异步电动机，是电机中应用最为广泛的一种。
它的结构相对简单，而且可靠性高，使用寿命较长，动力性能稳定，维护保养难度低。
在实际生产线中，三相异步电动机常常用于驱动机器设备、输送带、各种机床和冷气机组等场景。
而基本控制线路则是三相异步电动机控制的核心所在，本文将对三相异步电动机基本控制线路的安装与调试进行详细介绍。
2、安装前需要准备的工具和材料工具：•六角扳手•扳手•螺丝刀•绝缘刀•电笔•手电钻•石膏板钻头•钳子材料：•弯头和直角三通•电动机•屏蔽线缆•安装板•开关•电源线•连接线•螺丝和螺栓3、安装步骤3.1 安装板的安装首先需要准备好安装板，此处建议使用金属材料制成的安装板，如不得已使用塑料安装板，需保证稳固可靠。
确定安装板的位置，选择合适的位置将安装板固定。
此处需要注意安装板不能倾斜，如条件允许建议使用水平仪来检测安装板是否与地面平行。
3.2 电动机的安装安装前需要先检查电动机，确保电线够长，没有损坏并且正常工作。
将电动机放置到安装板上慢慢调整位置直到电动机与安装板上的孔对齐，安装螺钉将电动机固定在安装板上。
3.3 连接电源在连接电源线之前，需要注意电动机负载电流不能超过进线保护器的额定电流，否则会造成保护器的跳闸，造成机器停机。
将电源线插入电动机中，连接好电源线之后，应将电源合闸开启。
3.4 连接控制线路在连接控制线路前，首先需要关闭电源开关，并且将电源线拔掉，防止误触开关。
根据电动机的控制图，正确连接电动机的三个相线和接地线，连接好线之后拉紧电线，然后用绝缘胶带将电线缠绕，避免翻转和受损。
在安装控制电线时，需要仔细核对每个连接点的方向和颜色，当正确连接好每个端点后再通电启动电机。
3.5 启动机器将电源线插入电动机上，然后将电源合闸，向前推开机器的启动按钮。
机器应该开始运行，并保持顺畅、稳定的运转。
4、调试步骤4.1 加载电机在常规操作模式中，机器本身仅具有最小的电流流过式，这与机器运转所需的最佳电流完全不同。
三相异步电动机单向启动反接制动控制电路的安装与接线教案
教学设计
a）低速-Δ接法 b)高速-YY接法（2
二、接触器控制单相桥式单向启动能耗制动控制电路原理
三、主电路
2．控制电路
工作原理
合上QS开关
布置作业
要停止时按下SB3既可。
按钮时间继电器（KT）控制双速电动机的原理图1．主电路
控制电路
3、线路的工作原理
线路工作原理简述：合上电源开关QS。
低速起动运转：
高速运转：
停转时，按下SB3即可实现。
实操练习（时间：40分）
实训双速异步电动机控制线路的安装
1、对工具、仪表及器材的质检要求包括：
根据电动机规格检查选配的工具、仪表、器材等是否满足哟球要求。
机床电气控制与PLC 第2版 项目一 三相异步电动机单向起动控制电路
图1-2 HD系列、HS系列刀开关外形 a) HD系列刀开关 b) HS系列刀开关
图1-3 刀开关的图形、文字符号 a) 单极 b) 双极 c) 三极
任务一 单向手动控制电路安装与调试
选择刀开关时应考虑以下两个方面： （1）刀开关结构形式的选择 应根据刀开关的作用和装置的安装形式来选择是否带灭弧装置，若分断负 载电流时，应选择带灭弧装置的刀开关。根据装置的安装形式来选择，是否是正面、背面或侧面操作形式， 是直接操作还是杠杆传动，是板前接线还是板后接线的结构形式。 （2）刀开关的额定电流的选择 一般应等于或大于所分断电路中各个负载额定电流的总和。对于电动机 负载，应考虑其起动电流，所以应选用额定电流大一级的刀开关。若再考虑电路出现的短路电流，还应选 用额定电流更大一级的刀开关。
任务一 单向手动控制电路安装与调试
（二）熔断器 熔断器是一种广泛应用的，简单、有效的保护电器，在电路中主要用于短路保护。具有结构简单、体
积小、重量轻、使用维护方便、价格低廉等优点。熔断器的主体是低熔点金属丝或金属薄片制成的熔体， 串联在被保护的电路中。在正常情况下，熔体相当于一根导线，当发生短路或过载时，电流很大，熔体因 过热熔化而切断电路。
本任务要求识读单向手动控制电路，并掌握其工作原理，能对 电路进行正确的安装接线和通电试验。
任务一 单向手动控制电路安装与调试
知识准备
（一）刀开关 刀开关是手动电器中结构最简单的一种，主要用作隔离电源，也可用来非频繁地接通和分断容量较小的
低压配电线路。在安装刀开关时，手柄要向上，不得平装和倒装，避免重力自动下落，引起误动合闸。接线 时，应将电源线接在上端，负载接在下端，这样拉闸后刀片与电源隔离，及便于更换熔丝，又可防止可能发 生的意外事故。
三相异步电动机正反转控制电路安装与调试
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
知识链接
（2）辅助文字符号 辅助文字符号用来表示电气设备、装置和元器件以及电路的功能、状态和 特征。
（3）补充文字符号 在使用中基本文字符号和辅助文字符号仍不够用时，可用补充文字符 号进行补充，但要按照国家标准中的有关原则进行。
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
项目二 三相异步电动机正反转控制电路安装与调试
目录
任务一 三相异步电动机接触器互锁正反转控制电 路安装与调试
任务二 三相异步电动机按钮、接触器双重互锁正反 转控制电路安装与调试
任务三 工作台自动往复控制电路安装与调试
项目二 三相异步电动机正反转控制电路安装与调试
学习重点
电动机单向旋转控制线路只能使电动机向一个方向旋转，带动生产 机械的运动部件向一个方向运动。但许多生产机械往往要求运动部件能向 正反两个方向运动。如机床工作台的前进与后退、万能铣床主轴的正转与 反转、起重机的上升与下降等，电动机正反转控制电路是电动机控制电路 中最常见的基本控制电路。
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
知识链接
四、电气互连图 电气互连图是电气原理图的具体表现形式，可直接用于安装配线。
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
知识链接
电气互连图是表明电气设备各单元与用电的电力装备（如电动机）之 间的接线关系的电气图。绘制电气互连图的原则：
6.各电气元器件与走线槽之间的外露导线，应走线合理，并尽可能做到 横平竖直，变换走向要垂直。
任务二 三相异步电动机按钮、接触器双重 互锁正反转控制电路安装与调试
任务一 三相异步电动机接触器互锁正反转 控制电路安装与调试
《电气控制技术》课程标准
《电气控制技术》课程标准一、课程信息课程名称：电气控制技术课程类型：机电一体化、自动化专业核心课课程代码：0722005 授课对象：机电一体化专业、电气自动化专业学分：3 先修课：《电工基础》、《电子技术》学时：72 后续课：《可编程序控制器》、《电气综合实训》制定人：杨立波制定时间：2013年9月二、课程性质本课程是一门传授工厂电气控制相关理论和技能知识的专业课。
本课程采用工厂电气控制中的各种典型实例，讲解相关的电压电器、基本控制线路知识、电气控制设计方法，来对工厂电气控制进行深入细致的讲解，内容涉及各类低压电器结构、工作原理、在控制线路中的使用和常用电机控制线路和车床控制线路实训操作。
通过本课程的学习，学生能够独立完成中等复杂程度控制电路安装、调试、维护和设计，并能获得电气控制国家职业技能中级证书。
三、课程设计（1）能力目标1．具有对电气控制系统分析能力；2．具有电气控制系统初步设计的基本能力；3．具有典型控制设备线路的安装与调试的能力。
总体目标：本课程的教学目标是：使学生具备高素质劳动者和中初级专门人才所必需的低压控制电器应用，机床控制电路基本知识和基本技能。
授课过程中注重渗透专业思想教育，培养工程意识，激发创新思维，为毕业后尽快适应岗位需求奠定基础具体目标：1、三相异步电动机的单向控制电路及其安装与调试2、三相鼠笼异步电动机双向运转控制线路3、三相异步电动机的降压启动控制线路4、三相异步电动机的制动控制线路5、异步电动机的调速控制线路6、直流电动机的基本控制线路7、电气控制线路识读与设计8、典型设备电气控制线路分析（2）知识目标1.理解常用控制电器的工作原理和使用特性，并能正确选择和使用电器；2.掌握识读和设计机床电器控制线路的基本方法。
2、课程内容设计（根据整个课程的内容，确定一定的载体，将整个课程划分为几个大的基本模块）（1）设计的整体思路：课程教学应服务于高职教育的培养目标和定位，坚持以职业岗位技能培养为主线、以行业导向、工学结合为主要手段、以职业能力培养为核心，培养学生综合运用电工知识的能力和职业素质。
三相异步电动机基本控制电路的安装调试步骤思路
三相异步电动机基本控制电路的安装调试步骤思路文章标题：三相异步电动机基本控制电路的安装调试步骤思路一、引言三相异步电动机作为工业生产中常用的电动机类型，其基本控制电路的安装调试至关重要。
本文将从安装调试步骤思路、基本控制电路组成和调试要点等方面进行探讨，帮助读者全面理解和掌握三相异步电动机基本控制电路的安装调试技术。
二、基本控制电路的安装调试步骤思路1. 确定基本控制电路的组成：首先要明确基本控制电路的组成，包括主回路和控制回路等部分。
主回路包括供电电路、功率电路和控制电路等；控制回路包括启动、制动、转速控制等。
2. 安装主回路部分：根据电机的额定功率和电压等参数，合理布置供电电路和功率电路，确保安全可靠。
进行主回路的连线接地，注意接线端子的选择和固定。
3. 安装控制回路部分：根据需求安装启动、制动、转速控制等部分，保证控制信号的准确传递和执行。
4. 调试整体回路：安装完成后，进行整体的调试，保证各部分协调工作，逐步排除可能存在的故障，确保整套控制电路的正常工作。
5. 安全检测和保护装置：最后进行安全检测和保护装置的设定，确保电机在运行中出现异常时能够及时保护。
三、基本控制电路组成和调试要点1. 主回路组成：主回路主要包括供电电路和功率电路，供电电路负责将电源导向电机，功率电路负责实现电机的正反转和启动制动等功能。
2. 控制回路组成：控制回路包括启动、制动、转速控制等部分，通过各种传感器和执行器来实现对电机的控制。
3. 调试要点：在调试过程中，要注意各部分回路之间的连线接地，确保接线端子紧固可靠，避免接触不良或短路等问题。
四、个人观点与理解对于三相异步电动机基本控制电路的安装调试，我认为重要的是在安装前要充分了解电机的技术要求和相关标准，确保安装调试的实施符合要求。
另外，在整套控制电路的调试过程中，要耐心细致地进行检查和排查，保证整体电路的正常工作。
合理设置保护装置，确保电机在运行中的安全可靠性。
三相异步电动机单向旋转控制电路安装与调试
任务一 三相异电动机直接起动控制电路安装与调试
知识链接一
4.组合开关的安装和使用方法 （2）若需在箱内操作，开关最好装在箱内右上方，并且在它的上方 不安装其他电器，否则应采取隔离或绝缘措施。 （3）组合开关的通断能力较低，不能用来分断故障电流。 （4）当操作频率过高或负载功率因数较低时，应降低开关的容量使 用，以延长其使用寿命。 （5）倒顺开关接线时，应将开关两侧进出线中的一相互换，并分清 开关接线端的标记，切忌接错，以免产生电源两相短路事故。
任务一 三相异步电动机直接起动控制电路安装与调试
知识链接一
（2）脱扣过程 短路脱扣：当线路短路时，线路电流远远超过额定工作电流并超过设 计脱扣电流。 过流脱扣：当线路长时间过流时，如果过流量不是猛增，且过流不大 时，热金属片12被长时间加热后，渐渐弯曲变形。 欠压脱扣：有些电气设备不允许欠压运行。欠压脱扣器11执行欠压 脱扣功能。
1.低压断路器外形、结构及符号
任务一 三相异步电动机直接起动控制电路安装与调试
知识链接一
1.低压断路器外形、结构及符号
2.低压断路器的工作原理
任务一 三相异步电动机直接起动控制电路安装与调试
知识链接一
2.低压断路器的工作原理 （1）接通时 按下接通按钮14，此时，锁扣右移压缩弹簧16，锁扣3与搭扣4勾紧， 电路三组动静触点闭合，电路处于正常通路。而机构3、4、16处于激发状 态，即“结扣”状态。 （2）脱扣过程 当电路出现故障时，各脱扣器工作过程如下： 手动脱扣：只要按下停止按钮15，则搭扣4和锁扣3即行脱离，锁扣3 被弹簧16推开使测试按钮左移，断开电路，这一过程叫手动脱扣。
任务一 三相异步电动机直接起动控制电路安装与调试
知识链接一
3.刀开关的选用 （1）刀开关根据电源种类、电压等级、电动机的容量及控制的级数进 行选择。 （2）刀开关为低压电器设备，使用交流电压不应超过500 V，直流电 压不应超过440 V。 （3）刀开关的额定电流应大于或等于电路额定电流。
1 第一章 三相异步电动机的单向控制电路及其安装与调试
（5）低压断路器的常见故障及处理 组合开关常见故障及处理方法见下页表1‐3。
02.05.2019
故障现象
故障原因
不能合闸
（1）欠压脱扣器无电压或线圈损坏 （2）储能弹簧变形 （3）反作用弹簧力过大 （4）机构不能复位再扣
（6）短路接通能力 在规定条件下，包括开关电器的出线端短路 在内的接通能力。
（7）短路分断能力 在规定条件下，包括电器的出线端短路在内 的分断能力。
（8）操作频率 开关电器在每小时内可能实现的最高循环操作次 数。
（9）通电持续率 电器的有载时间和工作周期之比，常以百分数 表示。
（10）电（气）寿命 在规定的正常工作条件下，机械开关电器 不需要修理或更换零件的负载操作循环次数。
种类有单极、双极、三极和四极等几种。外形、符号、内部结 构如图1‐2所示。组合开关的型号及含义：
02.05.2019
１）组合开关的结构与工作原理
HZ10－10/3的三对静触头分别装在 三层绝缘垫板上，并附有接线柱，用于 与电源及用电设备相接。动触头是由磷 铜片（或硬紫铜片）和具有良好灭弧性 能的绝缘钢纸板铆合而成，并和绝缘垫 板一起套在附有手柄的方形绝缘转轴上。 手柄和转轴能在平行于安装面的平面内， 沿顺时针或逆时针方向每次转动90度。 带动三个动触头分别与三对静触头接触 或分离，实现接通或分断电器的目的。 开关的顶盖部分是由滑板、凸轮、扭簧 和手柄等构成的操作机构。由于采用了 扭簧储能，可使触头快速闭合或分断， 从而提高了开关的通断能力。
02.05.2019
（2）刀开关结构与工作原理 如图1‐1所示：
a)
b)
c）
三相电动机单向运转控制电路安装与调试实验步骤
三相电动机单向运转控制电路安装与调试实验步骤下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言三相电动机是工业生产中常见的一种电动机类型，其运转控制电路的安装与调试是电气工程师们需要掌握的重要技能之一。
1 三相异步电动机单向旋转直接起动控制电路安装与调试
二、元器件的认识、安装与使用
（三）低压断路器
工作原理：
手动脱扣： 只要按下停止按钮15，则搭扣4和锁扣3即行脱离，锁扣3被弹簧16
推开使测试按钮左移，断开电路，这一过程叫手动脱扣。手动脱扣是人 工切断电源的关闭过程。 短路脱扣：
当线路短路时，线路电流远远超过额定工作电流并超过设计脱扣 电流。此时，脱扣电磁铁6磁力猛增，吸动衔铁8，使扛杆7上移推动搭 扣4上扬，3与4脱勾断开线路。 过流脱扣：
二、元器件的认识、安装与使用
（四）熔断器
熔断器的检测
装入熔断器的熔体，用万用表Ω挡的黑红表笔分别 接在上下进线端和出线端进行检测，若检测结果为零， 则为正常，若检测结果为∞，说明所测量进线端和出线 端间有断路现象，应仔细检查先确认熔体是否完好，找 出断路点，排除故障。
三、元器件安装、线路布线及检查的方法
7.阅读详细资料， 完成课后习题
理实一体化教学设计
6.评价、反馈
5.检查
4.任务实施
四、 电路装接
任务 三相异步电动机直接起动控制电路安装与调试
工作中，学生分组进行实操，选取电器元件并进行检测；独立完成电器 装接、线路连接工作。教师指导并解决学生在实操中出现的问题。
元器件位置图
完成接线
四、 电路装接
分类： 熔断器的种类繁多。按照结构型式分为半封闭插入式、
无填料密闭管式、有填料封闭式；按照用途分为一般工业 用、半导体器件保护用的快速熔断器和特殊熔断器；按照 其使用对象分为专职人员使用的、非熟练人员使用的、半 导体器件保护用的。
二、元器件的认识、安装与使用
（四）熔断器
几种常见熔断器
（a）RT1系列熔断器 （b）RM10无填料封闭管式熔断器 （c）HDLRS0系列半导体快速熔断器 （d）RL1系列熔断器 （f）RT0有填料低压熔断器
三相异步电动机的单向控制电路及其安装与调试低压电器
本书中常用的术语有以下十个 ：
（1）通断时间 从电流开始在开关电器一个极流过瞬间起，到所 有极的电弧最终熄灭瞬间为止的时间间隔。
（2）燃弧时间 电器分断过程中，从触头断开（或熔体熔断）出 现电弧的瞬间开始，至电弧完全熄灭为止的时间间隔。
（3）分断能力 电器在规定的条件下，能在给定的电压下分断的 预期分断电流值。
欠压时，欠压脱扣器将锁钩顶开，断开电源。
2020年2月24日星期一
下页 返第回16页
DZ47-63系列 低压断路器图
断路器图形及文 字符号
2020年2月24日星期一
第17页
（ 3 ）低压断路器的一般选用原则
1）低压断路器的额定电压和额定电流应不小于线路的正常工作 电压和计算负载电流。
2）热脱扣器的整定电流应等于所控制负载的额定电流。 3）电磁脱扣器的瞬时脱扣整定电流应大于负载正常工作时可能 出现的峰值电流。用于控制电动机的断路器，其瞬时脱扣整定电流可 按下式选取：
动完成接通或分断等动作，如接触器、继电器等。 非自动切换电器主要依靠外力（如手控）直接操作来进行切换， 如按钮、刀开关等。
（3）按低压电器的执行机构，分有触点电器和无触点电器两大类。
2020年2月24日星期一
第5页
２． 低压电器的产品标准
低压电器标准按内容性质可分为基础标准、专业标准和产品标准三大 类。按批准的级别则分为国家标准（GB）、专业（部）标准（JB）和局批 企业标准（JB/DQ）三级。
第3页
第一节 低压电器基本知识 1.1 概述 :
❖ 凡是根据外界特定的信号或要求，自动或手动接通 和断开电路，断续或连续地改变电路参数，实现对电 路或非电现象的切换、控制、保护、检测和调节的电 气设备均称为电器。根据工作电压的高低，电器可分 为高压电器和低压电器。工作在交流额定电压1200V 及以下、直流额定电压1500V及以下的电器称为低压 电器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章三相异步电动机的单向控制电路及其安装与调试第一节低压电器基本知识第二节单向运行控制电路所用低压电器第三节电动机基本控制电气图的绘制及安装第三节三相鼠笼异步电动机的单向运行控制线路第一节低压电器基本知识1.1 概述:凡是根据外界特定的信号或要求，自动或手动接通和断开电路，断续或连续地改变电路参数，实现对电路或非电现象的切换、控制、保护、检测和调节的电气设备均称为电器。
根据工作电压的高低，电器可分为高压电器和低压电器。
工作在交流额定电压1 200V及以下、直流额定电压1 500V及以下的电器称为低压电器。
1.2 低压电器基本知识:１．低压电器的分类（1）按应用场所提出的不同要求以及所控制的对象，可以分为低压配电电器和低压控制电器两大类。
低压配电电器包括刀开关、组合开关、熔断器和断路器等，主要用于低压配电系统及动力设备中。
低压控制电器包括接触器、继电器、电磁铁等，主要用于电力拖动与自动控制系统中。
（2）按低压电器的动作方式，可分为自动切换电器和非自动切换电器两大类。
自动切换电器是依靠电器本身参数的变化或外来信号的作用，自动完成接通或分断等动作，如接触器、继电器等。
非自动切换电器主要依靠外力（如手控）直接操作来进行切换，如按钮、刀开关等。
（3）按低压电器的执行机构，可分为有触点电器和无触点电器两大类。
有触点电器具有可分离的动触点和静触点，利用触点的接触和分离来实现电路的通断控制。
无触点电器没有可分离的触点，主要利用半导体元器件的开关效应来实现电路的通断控制。
家和用户制造和验收的依据。
２．低压电器的产品标准低压电器产品标准的内容通常包括产品的用途、适用范围、环境条件、技术性能要求、试验项目和方法、包装运输的要求等，它是厂家和用户制造和验收的依据。
低压电器标准按内容性质可分为基础标准、专业标准和产品标准三大类。
按批准的级别则分为国家标准（GB）、专业（部）标准（JB）和局批企业标准（JB/DQ）三级。
３．常用术语本书中常用的术语有以下十个：（1）通断时间从电流开始在开关电器一个极流过瞬间起，到所有极的电弧最终熄灭瞬间为止的时间间隔。
（2）燃弧时间电器分断过程中，从触头断开（或熔体熔断）出现电弧的瞬间开始，至电弧完全熄灭为止的时间间隔。
（3）分断能力电器在规定的条件下，能在给定的电压下分断的预期分断电流值。
（4）接通能力开关电器在规定的条件下，能在给定的电压下接通的预期接通电流值。
（5）通断能力开关电器在规定的条件下，能在给定的电压下接通和分断的预期电流值。
（6）短路接通能力在规定条件下，包括开关电器的出线端短路在内的接通能力。
（7）短路分断能力在规定条件下，包括电器的出线端短路在内的分断能力。
（8）操作频率开关电器在每小时内可能实现的最高循环操作次数。
（9）通电持续率电器的有载时间和工作周期之比，常以百分数表示。
（10）电（气）寿命在规定的正常工作条件下，机械开关电器不需要修理或更换零件的负载操作循环次数。
第二节单向运行控制电路所用低压电器单向运行控制电路所用低压电器包括以下五大类: 低压开关、熔断器、接触器、按钮和热继电器，以下分别给予介绍。
2.1 低压开关低压开关主要作隔离、转换、接通和分断电路用，多数用作机床电路的电源开关和局部照明电路的控制开关，有时也可用于直接控制小容量电动机的启动、停止和正、反转。
主要有刀开关、组合开关和自动空气开关三种．1. 刀开关刀开关是手动电器中结构最简单的一种，被广泛应用于各种配电设备和供电线路，一般用来作为电源的引入开关或隔离开关，也可用于小容量的三相异步电动机不频繁地启动或停止。
在电力拖动控制线路中最常用的是由刀开关和熔断器组合而成的负荷开关。
负荷开关分为开启式负荷开关和封闭式负荷开关两种。
开启式负荷开关又称为瓷底胶盖刀开关，简称闸刀开关。
适用于照明、电热设备及小容量电动机控制线路中，供手动不频繁地接通和分断电路，并起短路保护。
（1）刀开关型号及含义：（2）刀开关结构与工作原理如图1‐1所示：a) b) c）图1‐1 HK系列开启式负荷开关a) 实物图、b) 结构图、c) 符号1—瓷质手柄2—动触头3—出线座4—瓷底座5—静触头6—进线座7—胶盖紧固螺钉8—胶盖（３）选用：1）用于照明和电热负载时，选用额定电压220V或250V，额定电流不小于电路所有负载额定电流之和的两极开关。
2）用于控制电动机的直接启动和停止时，选用额定电压380V或500V ，额定电流不小于电动机额定电流3倍的三极开关。
（４）安装与使用：1）开启式负荷开关必须垂直安装在控制屏或开关板上，且合闸状态时手柄应朝上，不允许倒装或平装，以防发生误合闸事故。
2）开启式负荷开关控制照明和电热负载使用时，要装接熔断器作短路和过载保护。
3）更换熔体时，必须在闸刀断开的情况下按原规格更换。
4）在分闸和合闸操作时，应动作迅速，使电弧尽快熄灭。
（５）常见故障及处理方法：开启式负荷开关的常见故障及处理方法见表1‐1：故障现象可能原因处理方法合闸后，开关一相或两相开路1．静触头弹性消失，开口过大，造成动、静触头接触不良2．熔丝熔断或虚连3．动、静触头氧化或有尘污4．开关进线或出线线头接触不良1．修整或更换静触头2．更换熔丝或紧固3．清洁触头4．重新连接合闸后，熔丝熔断1．外接负载短路2．熔体规格偏小1．排除负载短路故障2．按要求更换熔体触头烧坏1．开关容量太小2．拉、合闸动作过程慢，造成电弧过大，烧坏触头1．更换开关2．修整或更换触头，并改善操作方法2. 组合开关组合开关又叫转换开关，实质为刀开关，它体积小，触头对数多，灭弧性能比刀开关好，接线方式灵活，操作方便，常用于交流50Hz、380V以下及直流220V以下的电气线路中，非频繁的接通和分断电路、换接电源和负载以及控制5kW以下小容量感应电动机的启动、停止和正反转。
种类有单极、双极、三极和四极等几种。
外形、符号、内部结构如图1‐2所示。
组合开关的型号及含义：１）组合开关的结构与工作原理HZ10－10/3的三对静触头分别装在三层绝缘垫板上，并附有接线柱，用于与电源及用电设备相接。
动触头是由磷铜片（或硬紫铜片）和具有良好灭弧性能的绝缘钢纸板铆合而成，并和绝缘垫板一起套在附有手柄的方形绝缘转轴上。
手柄和转轴能在平行于安装面的平面内，沿顺时针或逆时针方向每次转动90度。
带动三个动触头分别与三对静触头接触或分离，实现接通或分断电器的目的。
开关的顶盖部分是由滑板、凸轮、扭簧和手柄等构成的操作机构。
由于采用了扭簧储能，可使触头快速闭合或分断，从而提高了开关的通断能力。
图1‐2 组合开关a) 实物图b) 结构图c)符号２）组合开关的选用组合开组合开关应根据电源种类、电压等级、所需触头数、接线方式和负载容量进行选用。
（1）用于照明或电热电路时，组合开关的额定电流应等于或大于电路中各负载电流的总和。
（2）用于直接控制异步电动机的启动和正、反转时，开关的额定电流一般取电动机额定电流的1.5～2.5倍。
３）组合开关的安装与使用（1）HZ10系列组合开关应安装在控制箱（或壳体）内，其操作手柄最好在控制箱的前面或侧面。
开关为断开状态时应使手柄在水平旋转位置。
HZ3系列组合开关外壳上的接地螺钉应可靠接地。
（2）若需在箱内操作，开关最好装在箱内右上方，并且在它的上方不安装其它电器，否则应采取隔离或绝缘措施。
（3）组合开关的通断能力较低，不能用来分断故障电流。
用于控制异步电动机的正反转时，必须在电动机完全停止转动后才能反向启动，且每小时的接通次数不能超过15～20次。
（4）当操作频率过高或负载功率因数较低时，应降低开关的容量使用，以延长其使用寿命。
（5）倒顺开关接线时，应将开关两侧进出线中的一相互换，并看清开关接线端标记，切忌接错，以免产生电源两相短路故障。
组合开关常见故障及处理方法见下表1‐2。
故障现象可能的原因处理方法手柄转动后，内部触头未动（1）手柄上的轴孔磨损变形（2）绝缘杆变形（由方形磨为圆形）（3）手柄与方轴，或轴与绝缘杆配合松动（4）操作机构损坏（1）调换手柄（2）更换绝缘杆（3）紧固松动部件（4）修理更换手柄转动后，动、静触头不能按要求动作（1）组合开关型号选用不正确（2）触头角度装配不正确（3）触头失去弹性或接触不良（1）更换开关（2）重新装配（3）更换触头或清除氧化层或尘污接线柱间短路因铁悄或油污附着接线柱部，形成导电层，将胶木烧焦，绝缘损坏而形成短路更换开关3. 自动空气开关自动空气开关又叫低压断路器或自动空气断路器，又简称断路器。
用于不频繁地接通和断开电路以及控制电动机的运行。
当电路中发生严重过载、短路及失压等故障时，能自动切断故障电路，有效地保护接在它后面的电气设备。
自动空气开关具有操作安全、安装使用方便、工作可靠、动作值可调、分断能力较高、兼顾用多种保护、动作后不需要更换组件等优点。
自动空气开关按结构形式可分为塑壳式（又称装置式）、框架式（又称万能式）、限流式、直流快速式、灭磁式和漏电保护式等六类。
（1）DZ5—20型自动空气开关的型号及含义：（２）DZ5—20型自动空气开关的结构及工作原理DZ5—20型低压断路器的外形和结构如图1‐3所示。
图1‐3 DZ5—20型自动空气开关a) DZ108‐20型实物图b) DZ5—20型外形c) DZ5—20型结构1—按钮2—电磁脱扣器3—自由脱扣器4—动触头5—静触头6—接线柱7）热脱扣器断路器的工作原理如图1‐4所示，低压断路器在电路图中的符号如图1‐5所示。
需要手动分断电路时，按下分断按钮即可。
图1‐4 低压断路器工作原理图1‐5 低压断路器的符号1—分闸弹簧2—主触头3—传动杆4—锁扣5—轴6—过电流脱扣器7—热脱扣器8—欠压失压脱扣器9—分断按钮10—杠杆11—拉力弹簧（3 ）低压断路器的一般选用原则1）低压断路器的额定电压和额定电流应不小于线路的正常工作电压和计算负载电流。
2）热脱扣器的整定电流应等于所控制负载的额定电流。
3）电磁脱扣器的瞬时脱扣整定电流应大于负载正常工作时可能出现的峰值电流。
用于控制电动机的断路器，其瞬时脱扣整定电流可按下式选取：IZ ≥ KIst式中，K为安全系数，可取1.5～1.7；Ist 为电动机的启动电流。
4）欠压脱扣器的额定电压应等于线路的额定电压。
5）断路器的极限通断能力应不小于电路最大短路电流。
（４）低压断路器的安装与使用1）低压断路器应垂直于配电板安装，电源引线应接到上端，负载引线接到下端。
2）低压断路器用作电源总开关或电动机的控制开关时，在电源进线侧必须加装刀开关或熔断器等，以形成明显的断开点。
3）低压断路器在使用前应将脱扣器工作面的防锈油脂擦干净；各脱扣器动作值一经调整好，不允许随意变动，以免影响其动作值。
4）使用过程中若遇分断短路电流，应及时检查触头系统，若发现电灼烧痕，应及时修理或更换。
