(完整word版)《家庭电路》练习题

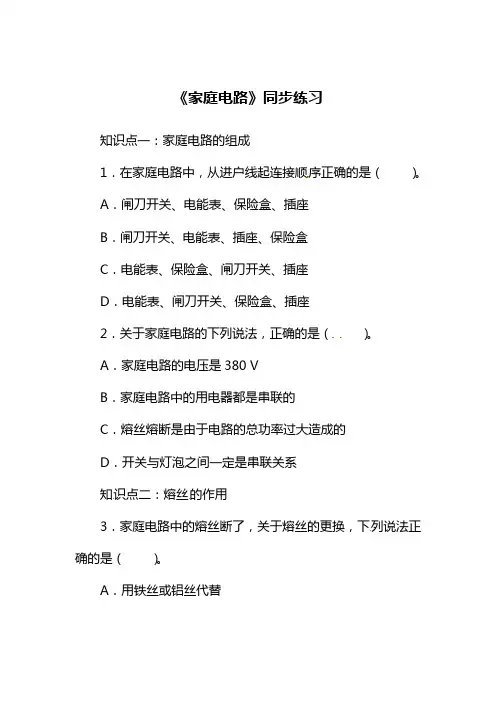

最新北师大课标版九年级物理《家庭电路》同步练习1(试题).doc
《家庭电路》同步练习知识点一：家庭电路的组成1．在家庭电路中，从进户线起连接顺序正确的是（）。
A．闸刀开关、电能表、保险盒、插座B．闸刀开关、电能表、插座、保险盒C．电能表、保险盒、闸刀开关、插座D．电能表、闸刀开关、保险盒、插座2．关于家庭电路的下列说法，正确的是（）。
A．家庭电路的电压是380 VB．家庭电路中的用电器都是串联的C．熔丝熔断是由于电路的总功率过大造成的D．开关与灯泡之间一定是串联关系知识点二：熔丝的作用3．家庭电路中的熔丝断了，关于熔丝的更换，下列说法正确的是（）。
A．用铁丝或铝丝代替B．为了保险，选择尽量粗的熔丝C．选择额定电流等于或稍大于电路中最大正常工作电流的熔丝代替D．选择额定电流等于或稍小于电路中最大正常工作电流的熔丝代替4．家庭电路中熔丝熔断的原因，不可能的是（）。
A．开关短路了B．电路中使用了较大功率的用电器C．插座中两条线相碰了D．灯头的两条接线相碰了5．熔丝用________合金制作，它的______比较大，________比较低，当有过大________通过时，它由于温度升高而________，切断电路，起到________作用。
6．如图所示，三孔插座的接法中正确的是（）。
7．如图所示是家庭电路的一部分，则下列说法正确的是（）。
A．元件“1”是电能表，“2”是保险丝，“3”是闸刀开关B．元件“1”“2”“3”的正确连接顺序为“2”“1”“3”C．图中接错的元件是“5”D．图中的电路元件连接完全正确8．某同学家中的四盏灯突然熄灭了，检查发现保险丝并未烧断，用测电笔测试室内各处电路时，无论测试火线和零线，氖管均发光，于是该同学对故障作了如下四种判断，其中正确的是（）。
A．灯泡全部烧坏了B．室内线路某处短路了C．进户火线断路了D．进户零线断路了9．夏天在家里打开空调时，发现室内的灯光变暗，关于这个现象，下列说法中不正确的是（不考虑温度对电阻的影响）（）。
A．进户线中电流变大了B．线路中热损耗变大了C．线路中的电阻变大了D．灯两端的电压变小了10．（2010·兰州）某同学家室内的电灯均正常工作，当他把“220 V 8 W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是（）。
家庭电路的练习题
家庭电路的练习题一、选择题1. 家庭电路中的电压标准是（）。
A. 220VB. 110VC. 380VD. 36V2. 家庭电路中，下列哪个设备不是家用电器？（）A. 冰箱B. 洗衣机C. 空调D. 变压器3. 家庭电路中，保险丝的作用是（）。
A. 照明B. 供电C. 保护电路D. 转换电压4. 当家庭电路发生短路时，会导致（）。
A. 电压升高B. 电流增大C. 电压减小D. 电流减小5. 家庭电路中，下列哪个设备是控制电路通断的？（）A. 开关B. 插座C. 灯泡D. 保险丝二、填空题6. 家庭电路中，通常使用的是_____线制，包括火线、零线和地线。
7. 家庭电路中，家用电器的额定电压通常为_____V。
8. 家庭电路中，如果发现保险丝熔断，应该首先检查_____。
9. 家庭电路中，当电流过大时，保险丝会熔断，这是为了_____。
10. 家庭电路中，地线的作用是防止_____。
三、判断题11. 家庭电路中的开关应该接在火线上。
（）12. 家庭电路中的插座应该并联连接。
（）13. 家庭电路中的灯泡可以串联使用。
（）14. 家庭电路中的保险丝熔断后，可以用铜丝代替。
（）15. 家庭电路中的地线是连接到室外的。
（）四、简答题16. 简述家庭电路中保险丝的作用及其工作原理。
17. 家庭电路中，为什么家用电器的额定电压通常为220V？18. 家庭电路中，如果发现某个家用电器无法正常工作，应该如何排查问题？19. 家庭电路中，为什么需要安装漏电保护器？20. 家庭电路中，如何正确使用和维护家用电器，以确保安全？五、计算题21. 假设家庭电路中有一个额定功率为1000W的电热水壶，求其正常工作时的电流大小。
22. 如果家庭电路的总功率为3000W，保险丝的额定电流为15A，求电路中最多可以连接多少个上述电热水壶。
六、实验题23. 设计一个实验，验证家庭电路中保险丝的作用。
24. 描述如何使用万用表检测家庭电路中的电压和电流。
(完整word版)《家庭电路》练习题
《家庭电路》练习题一、填空题1、家庭电路进户线的两条输电线中有一根叫零线，另一根叫做___________，也叫端线，用__________ 能够判断此两根输电线。
家庭电路中的电灯和插座间是______联的。
2、教室里有好多照明灯，这些灯是_______ 联的；假如教室里同时开的电灯越多，总电阻就越 ______，总电流就越______，电能表上的转盘转动得越________。
3、在我国，家庭电路的电压是_______V 。
为了安全起见，家用电器的金属外壳都一定靠谱接地，以下图，用于接地的导线应当接在插座的 _______孔。
4、三孔插座中比两孔插座多的一孔是与______________相连，当用电器的三脚插头插在三孔插座里时，除了将用电部分连在电路中外，还把用电器的 ____________和 _________连结起来。
5、试电笔内的电阻值很________（填“大” 或“小”），用试电笔测火线时________（填“有”或“没有” ）电流经过人体。
6、以以下图所示的甲、乙两种使用测电笔的方法中，方法______是正确的，用正确的方法测下边的一个插座，发现测插座的 A 孔时氖管发光，则 A 孔接的是 ____线；以下图是一个台灯的电路表示图，当把台灯接入电路时，为了安全应将台灯插头的________（选填“ C”或“ D”）插脚接火线。
7、在给家庭电路布线时，电工师傅往常选择红、黄、绿（蓝）三种颜色绝缘皮的导线，此中黄色作为接地线；绿（蓝）色作为零线；红色则作为______线。
给大功率用电器供电的导线，应当选择横截面积较 ______（选填：“大”或“小” ）的铜芯导线，目的是为了________导线的电阻（选填：“增大”或“减小”）。
当导线或家用电器（如电视机、微波、电脑）着火时，第一应___________电源。
8、图中 A 、B两点均为螺口灯泡的螺旋部分，当开关 S1和 S2都断开后，站在地上的人用手直接接触 A 点时，他 _______触电，用手直接接触 B 点时，他 _______ 触电。
家庭电路经典习题(含答案)
家庭电路经典习题（含答案）一、填空题1、用测电笔可辨别火线和零线，使用时手一定要接触▲，笔尖接触电线．如果氖管发光，表明接触的是▲．小明同学在闭合开关后，发现电灯不亮，他用测电笔测试图中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是▲。
2、为了保证用电安全，在家庭电路中，电灯的开关应该与_______线相连；如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里。
可能会导致电路__________，使空气开关跳闸。
3、家庭电路中，照明灯与插座之间是_______联的，控制灯泡的开关应与灯泡_______联，且要接在_______线上，三脚插头插入三孔插座后，在将用电器的用电部分与零、火线连接的同时，也将用电器的金属外壳与_______相连。
4、如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器（填“会”或“不会”）切断电路．若人体电阻为10kΩ，触电时通过人体的电流为mA．5、小明家买了新房，他为自己房间安装一盏照明灯和一个插座，如图10所示是他设计的电路。
图中虚线框1和2是电灯或开关的位置，则开关应装在方框中。
安装完毕后，闭合开关，电灯不亮，用测电笔分别测试d、e、f点时，测电笔的氖管都发光，则电路的故障为。
当发现家用电器或电线着火时，必须先电源，然后再救火。
二、选择题6、如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定（）A L1灯头断路B L1灯头短路C L2灯头短路D L2灯头断路7、下列说法中正确A．家庭电路中的熔丝熔断，一定是发生了短路B．有金属外壳的家用电器，为了安全一定要插在三孔插座上C．家用电能表上的示数显示了家庭用电的总功率D．电扇工作时，消耗的电能全部转化为机械能8、小丽晚上想用台灯照明看书，她把“220V 25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭。
家庭电路画图题带答案(DOC)(可编辑修改word版)
家庭电路图1.王老师要在房间里安装“220V100W”的顶灯和“220V3W”的壁灯各一盏。
他打算将两盏灯并联后用一个开关 S 来控制，但接完后合上闸刀开关，发现壁灯亮、顶灯不亮；他合上开关 S，结果不亮的灯亮了，而原来的亮的灯却不亮了；再断开开关 S，又恢复了原状，他错接的电路是（）2.如下图所示的家庭电路中，有两个器件连接错误，它们是（）A．带开关的灯泡和三线插座B．带开关的灯泡和带熔丝的二线插座C．闸刀开关和带开关的灯泡D．闸刀开关和三线插座3.在家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是联。
图所示的两种使用测电笔的方法中，正确的是图。
4.如图所示为家庭电路的组成，其中接入①的用电器和②为联，用电器②和元件③为联．220V 零线S 0 火线5. 工师傅常用一只标有“220V 40W ”的灯泡 L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况电，如图所示．当闸刀开关 S 闭合后，再分别依次闭合开关 S 1、S 2、S 3（每次只能闭合其中之一）时，可能出现三种情况，完成下列三种情况的判断（选填“短路”、“断路”或“正常”）：(1) L 0 正常发光，说明该支路(2) L 0 不发光 ，说明该支路(3) L 0 发光但呈暗红色，说明该支路6. 完成下列作图（1） 请将带开关的螺丝口灯泡和三孔插座，正确接入图所示的电路中。
7. 如下图所示的插座和电灯（带开关）是 组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中。
8. 小刚的爸爸在自家盖的房间里安装了一盏“220V 100W ”的顶灯和一盏“220V 5W ”的壁灯。
他打算把这两盏灯并联，用一个普通的拉线开关来控制。
但接完后，合上闸刀开关 S 0，发现壁灯亮顶灯不亮。
他拉了一下开关 S ，结果不亮的灯亮了，而原来亮的灯却不亮了，再拉一下开关 S ，又恢复了原状。
试画出他错接的电路图。
S 5w 100w9.在图中画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断；②开关接通时两插座都能提供 220V 电压。

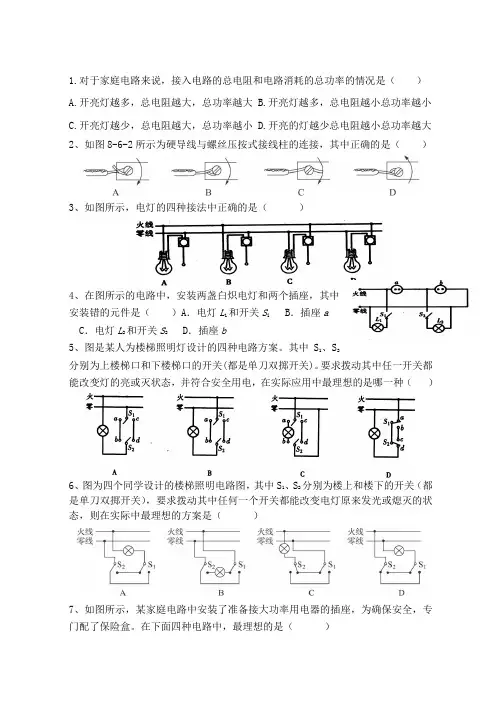

家庭电路习题 Word 文档
1.对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（）A.开亮灯越多，总电阻越大，总功率越大B.开亮灯越多，总电阻越小总功率越小C.开亮灯越少，总电阻越大，总功率越小D.开亮的灯越少总电阻越小总功率越大2、如图8-6-2所示为硬导线与螺丝压按式接线柱的连接，其中正确的是（）3、如图所示，电灯的四种接法中正确的是（）4、在图所示的电路中，安装两盏白炽电灯和两个插座，其中安装错的元件是（）A．电灯L1和开关S l B．插座aC．电灯L2和开关S2 D．插座b5、图是某人为楼梯照明灯设计的四种电路方案。
其中S1、S2分别为上楼梯口和下楼梯口的开关(都是单刀双掷开关)。
要求拨动其中任一开关都能改变灯的亮或灭状态，并符合安全用电，在实际应用中最理想的是哪一种（）6、图为四个同学设计的楼梯照明电路图，其中S1、S2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任何一个开关都能改变电灯原来发光或熄灭的状态，则在实际中最理想的方案是（）7、如图所示，某家庭电路中安装了准备接大功率用电器的插座，为确保安全，专门配了保险盒。
在下面四种电路中，最理想的是（）8、如图一盏电灯接在家庭电路上，当开关S闭合时，电灯不亮。
用测电笔分别接触A、B、C、D时，发现A、B、C三点处测电笔的氖管发光，D点处测电笔的氖管不发光，则电路中的故障原因是（）A．开关S接触不良 B．灯泡的灯丝断了C．CD导线间有断路 D．无法确定9、某人声称具有特异功能：“不怕电”他把灯泡接到家庭电路的两根电线上，灯光亮．取下灯泡后，他用双手同时抓住两根电线，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌，对此某班同学展开讨论后形成以下观点错误是（）A．这是伪科学的撞骗行为 B．他去抓两根电线前，零线被助手切断了C．此人与大地之间一定有良好的绝缘 D．此人也许真有不导电的特异功能10．如图 S闭合后，发现电灯L不亮，用测电笔测c、d两点时，氖管都发光，测a、b两点时，只有a点氖管发光，则故障可能是（） A．火线与零线短路 B．a、d之间某处断路C．b、c之间某处断路D．电灯的灯丝断了11 当把一台灯的插头插入电源时，室内电灯全部熄灭，其原因可能是[ ] A．室内电灯中有短路的。
(完整word版)家庭电路作图
1、请将虚线框内带有保险丝的三孔插座正确连入家庭电路。
2、如图，在虚线框别分别画出开关和灯泡的符号，使之符合安全用电要求。
3、图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可以控制台灯的通断和亮度,请将电路图连接完整，使其符合安全用电的原则.4、请将两个标有“220V 40W”的灯L1、L2连接在家庭电路的电路图中,要求开关S控制两盏灯，S闭合后两盏灯都能正常发光.5、如图所示，家庭电路中的两盏灯L1和L2由一个开关S控制，墙上还有一个三孔插座,请把电路连接完整。
6、如图是家庭电路某一部分的示意图，请用笔画线代替导线把该电路连接完整,并且使之符合安全用电的要求。
（其中开关只控制电灯）7、如图，画出小明家里的“声光控”电灯以及三孔插座的电路图。
关连入电路。
能源，宾馆的客房都配备房卡，只有把房卡插入电槽中,房间内的灯和插座才能有电。
请连接房间内的简化电路。
10、吊灯L1和L2均由开关S控制，墙上有一个固定插座。
请把电路连接完整。
11、小明家车库里有一盏灯,无论从前门进入或是从后门进入都可以控制这盏灯。
12、为了改善生活，现在很多家庭购买了可以控制的LED夜灯，如图所示,灯头内安装有无线接收模块，无线接收模块是控制灯亮灭的开关。
按照要求将各电器连入电路。
13、如图是插线板，请将如图所示的内部电路连接完整。
要求：在开关断开时插线板上的指示灯不发光，插孔不能提供电压;在开关闭合时，指示灯发光，插孔可以提供电压;若指示灯损坏，开关闭合时插孔也能提供工作电压.14、将如图所示的电水壶的3条接线按照安全用电的原则对应连接到插头上.15、声控开关在静音时处于接收到一定响度的声音时会装有一个声控开关来控制同确保行人安全，五路从哪端能接通电源发光，请按要求庭电正确连入电路。
原状.请画出他家连错的电路图。
17、小刚家在自家的房间里安装了一盏“220V 100W”的顶灯和一盏“220V5W”的壁灯。
他打算使其并联，用一个拉线开关来控制，结果闭合开关后，壁灯亮、顶灯不亮。
(完整word)家庭电路生活用电练习题及答案
家庭电路练习题一、选择题（1~9题为单选题,每题2分;10~15题为多选题）1．某家庭部分电路可简化成图3所示的情况,当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联2。
3．如上图右甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起),它连入电路如图4乙所示。
下列说法正确的是A．灯和插座是串联的 B．灯和插座是并联的C．开关只控制插座 D．开关同时控制灯和插座4涂涂同学根据家庭电路画了如图所示的电路图,其中包括插座1、插座2、电灯L和开关S,图中元件的接法画错了的是A、电灯LB、插座1C、插座2D、开关S5。
如右图是涂涂家庭电路，闭合开关,灯不亮。
用试电笔接触c点氖管不发光，接触d点氖管发光。
已知该电路有两处故障，则下列判断正确的是A、ac间断路、bd间断路B、ac间断路、eb间断路C、ac间断路、cd间短路D、eb间断路、cd间短路6．下图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障.小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。
当只闭合S、S1时，L0和L1都呈暗红色;当只闭合S、S2时，L0正常发光,L2不发光。
由此可以确定A．L1灯头断路 B．L1灯头短路C．L2灯头短路 D．L2灯头断路7．涂涂同学家在供电线路中安装了漏电保护器,铭牌上写着右表中的一些数据，以下几种说法正确的是A．漏电电流大于30mA，保护器会在0。
1s之内切断电源B．漏电持续时间超过0.1s时保护器才能动作C．当漏电电流达到15mA时就能起到保护作用D．只有当进户电压大于220V或漏电电流大于20A时，才能起到保护作用8。
若在你家中三孔插座中间的孔没有接地，将会发生的现象是（ )A．插座因耗电增加而烧毁 B．这孔接地是为了更好的让家用电器散热C．家用电器不能正常工作 D．人接触家用电器外壳时有可能发生触电事故9.电热水壶是我们熟悉的家用电器，如图所示从电热水壶的结构和使用来看，它涉及到很多物理知识。
家庭电路练习题
1．保险丝在电路中所起的作用是（）A．减小电路中的电流，避免产生危险B．能使电路中的电压降低，避免产生危险C．用电器消耗的电能过多时，自动切断电路D．在电流过大，超过规定值时能自动切断电源2．某家庭电路由使用的电灯和家用电器的情况而变化，引起电路中总电阻的变化情况是（）A．使用的灯和家用电器越多，总电阻越小B．使用的灯和家用电器越多，总电阻越大C．只有一盏灯亮时，总电阻最小D．所有用电器不工作时总电阻为零3．从进户线到用电器、总开关、电能表和保险装置的安装顺序是（）A．保险装置，总开关，电能表B．电能表，总开关，保险装置C．总开关，保险装置，电能表D．电能表，保险装置，总开关4．关于家庭电路的安装原则，下列说法中正确的是（）A．开关应与电灯并联B．开关应与电灯串联，且接在火线上C．插座应与电灯串联D．开关应与电灯串联，且接在零线上5．家庭电路中常用的三孔插座和三线插头，如图所示，下面的哪种接法正确（）A．1孔接地，1脚接在用电器外壳B．2孔接地，2脚接用电器外壳C．3孔接地，3脚接用电器外壳D．无论哪孔接地，哪脚接在用电器外壳都可以易）6．洗衣机、电冰箱等用电器都用三孔插座，其中两孔接电源线，另一孔接地，这是为了（）A．节约电能B．确保用电器工作C．延长用电器使用寿命D．避免触电事故7．当发现有人触电时，应立即采取的措施是（）A．迅速用手拉开触电的人B．迅速用手拉开电线C．迅速小刀割断电线D．迅速切断电源开关或用绝缘体挑开电线8．如果在某人不远处的地方有一根断了的高压线落在地面上，下列说法正确的是（）A．地面潮湿时危险性小B．地面干燥时危险性不存在C．单脚站立时危险性小D．双脚站立时危险性小9．用试电笔测试下图所示的插座的火线和零线，但无论金属笔尖插入插座的哪一个孔中，氖管都不发光，可能是（）A．插座发生了短路B．保险丝断了C．使用试电笔方法不正确D．零线断了10．下列关于安全用电的说法中正确的是（）A．家庭电路中的零线不能触摸B．零线和火线都能使试电笔氖管发光C．用电器开关既可以装在火线上，也可以装在零线上D．若遇短路，电火灾或触电事故，必须先断开电源易）11．洗衣机、电冰箱等用电器都用三孔插座，其中两孔接电源线，另一孔接地，这是为了（）A．节约电能B．确保用电器工作C．延长用电器使用寿命D．避免触电事故12．当发现有人触电时，应立即采取的措施是（）A．迅速用手拉开触电的人B．迅速用手拉开电线C．迅速小刀割断电线D．迅速切断电源开关或用绝缘体挑开电线13．如果在某人不远处的地方有一根断了的高压线落在地面上，下列说法正确的是（）A．地面潮湿时危险性小B．地面干燥时危险性不存在C．单脚站立时危险性小D．双脚站立时危险性小14．用试电笔测试下图所示的插座的火线和零线，但无论金属笔尖插入插座的哪一个孔中，氖管都不发光，可能是（）A．插座发生了短路B．保险丝断了C．使用试电笔方法不正确D．零线断了15．下列关于安全用电的说法中正确的是（）A．家庭电路中的零线不能触摸B．零线和火线都能使试电笔氖管发光C．用电器开关既可以装在火线上，也可以装在零线上D．若遇短路，电火灾或触电事故，必须先断开电源16．家庭电路进户线一根叫做火线，一根叫做零线，它们之间的电压为，火线与地之间的电压为，零线与地之间的电压为。
(完整word版)《19.1家庭电路》专题练习题
《19.1家庭电路》专题练习题知识点回顾：1、家庭电路（1）、家庭电路的组成部分： 线、 表、 、 装置、 器、 、 、 。
（2）、家庭电路的连接：各种用电器是 联接入电路的，插座与灯座是 联的，控制各用电器工作的开关与电器是 联的。
（3）、家庭电路的各部分的作用：① 线（火线）和 线：A 、给用户提供家庭电压的线路，分为 线和 线。
火线和零线之间有 V 的电压。
B 、 笔：用途：用来辨别 线和 线使用方法：使用时，手指按住笔卡，用 接触被测的导线（手指千万不能碰到笔尖）。
如果氖管发光，表示接触的是 线；如果氖管不发光，表示接触的是 线。
②电能表：A 、用途：测量用户消耗的 （电功）的仪表。
B 、安装：安装在家庭电路的 路上，原因：这样才能测出全部家用电器消耗的电能。
③总开关（空气开关）：A 、作用：控制整个电路的 ，以便检测电路更换设备。
B 、安装：家庭电路的 路上。
④保险丝：对电路起 作用。
⑤插座：A 、作用： 家用电器，给可移动家用电器供电。
B 、种类：二孔插座、三孔插座C 、安装： 联在家庭电路中，具体接线情况：1接 线 2接 线 3接 线4接用电器的 外壳 5接用电部分的线路把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的外壳与 连接起来，防止了外壳带电引起的触电事故。
⑥漏电保护器如果站在地面上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”就会迅速 电流，对人身起 作用。
⑦用电器（电灯）、开关：A 、白炽灯是利用电流的 效应进行工作的。
B 、灯泡的种类：螺丝口 卡口 。
螺丝口灯泡的螺旋接灯头的螺旋套，进而接 线；灯泡尾部的 柱接灯头的弹簧片，再通过开关接 线。
原因：防止维修触电C 、开关和用电器 联，控制用电器，如果开关路用电器会一直工作开关不能3控制，但不会烧干路上的保险丝。
专题练习：一、填空题1、如图是家庭电路的组成示意图.请你完成下列填空题:(1)图中用电器B正常工作时电压是V.(2)人体的安全电压不高于V.(3) 螺口灯的螺旋金属一定要接在线上.(4) 正确捏住测电笔,且使笔尖插入图中插座A的(填“左”或“右”)孔,可以观察到氖管发光.2. 右图所示的两种使用试电笔的方法,正确的是。
初中物理《家庭电路》练习题(附答案)
初中物理《家庭电路》练习题（附答案）1、家庭电路的基本组成【知识积累】（1）基本组成部分：由两根进户线、电能表、总开关、保险装置、用电器、插座、导线等组成。
（2）连接顺序：进户线→电能表→总开关→保险装置→用电器及其插座。
（3）家庭电路中各部分的安装特点①进户线：通常有两根，即火线和零线，它们之间的电压一般为220V②电能表：串联在干路中，安装在进户线之后③总开关：串联在干路中，安装在电能表之后④保险装置：串联在干路中，安装在总开关之后⑤插座：并联在电路中⑥用电器：并联在电路中⑦开关：与所控制的用电器串联，接在火线与用电器之间【典型习题】【练习1】我国的家庭电路有两根进户线，都是从低压输电线上引下来的。
一根叫零线，一根叫_______，两根进户线之间有________V的电压。
一般情况下，对人体安全的电压不高于_______V。
【练习2】下图中的家庭电路元件，连接顺序正确的是（）2、火线与零线【知识积累】（1）特点：进户的两条输电线中，一条叫做端线，俗称火线，用L表示，另一条叫做零线，用N表示。
火线与零线之间的电压是220V（与大地之间的电压也为220V），零线在入户之前和大地相连，因此零线与大地之间的电压为零。
（2）辨别工具：试电笔（测电笔、电笔）。
试电笔：（1）作用：①辨别火线和零线；②检查电气设备的外壳是否带电。
（2）种类：①钢笔式；②螺丝刀式。
（3）构造：笔尾金属体、笔尖金属体、氖管、电阻（4）用法：①使用试电笔时，人手要接触金属笔卡或金属帽（即笔尾金属体），用笔尖接触被测的导线，此时绝不允许用手或身体其他部分接触笔尖金属体。
②如果被测导线为火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合回路，氖管会发光。
如果被测导线是零线，零线与大地相连，氖管中不会有电流，不会发光。
【典型习题】【练习1】下列说法正确的是（）A.电饭煲的电流约为0.3AB.一节干电池的电压是2VC.家用空调的电流约为100AD.家庭电路的电压为220V3、三线插头和漏电保护器【知识积累】三线插头：（1）接线原理：如1图所示，三个插脚与用电器相连。
15.5家庭电路(练习)(原卷版+解析)
15.5 家庭电路一、单选题1．下列行为符合安全用电要求的是（）A．家用电器的金属外壳必须接地B．雷雨天可以躲在大树底下避雨C．使用测电笔辨别火线时，手接触笔尖金属体D．发现有人触电后，可徒手把触电人拉离电线2．关于家庭电路和安全用电，下列做法正确的是（）A．更换灯泡时先断开开关B．电灯开关安装在零线和电灯之间C．用铜丝代替保险丝D．有人触电时，立即用手去拉触电的人3．用测电笔辨别火线与零线时，下列图中正确的操作方法是（）A．①①B．①①C．①①D．①①4．下列有关生活用电的说法中，正确的是（）A．更换灯泡或维修家庭电路时，可以不用断开电源B．为了防止因漏电而造成触电事故，微波炉的外壳应与地线相连C．在触电事故现场，可以用手去将触电同伴拉开后，再切断电源D．为防止触电，在使用测电笔辨别火线与零线时，手不能接触笔尾的金属体5．下列图形是家庭电路的连接，其中完全正确的是（）A．B．C．D．6．如图是一个试电笔，下列说法正确的是（）A．人手不能接触试电笔上的任何金属部分B．人手可以接触试电笔上的任何金属部分C．人用试电笔检查电路时，若氖管发光说明有电流流过人体D．氖管发光说明电路断路7．某家庭电路如图所示，下列说法正确的是（）A．灯泡两端的电压是36V B．灯泡L1和L2串联C．开关S2只控制灯泡L2D．开关S1的位置正确8．如图所示是现在一般标准住宅户内配电系统方框图。
关于空气开关和漏电保护器的作用，下列分析正确的（）A．当插座漏电时，空气开关①将跳闸B．当空调电流过大时，空气开关①将跳闸C．当电灯电流过大时，漏电保护器会迅速切断电路D．空气开关跳闸，问题解决后需更换新的空气开关9．如图家庭电路连接正确，各元件均正常，有关说法正确的是（）A．洗衣机接入三孔插座后电灯与洗衣机是串联的B．闭合开关时，人站在干燥木凳上接触B点肯定会触电C．闭合开关时，皮肤干燥的人接触C点一般不会触电D．断开开关时A、B两点都能使测电笔氖管不发光10．如图所示的是一种住宅户内的配电系统，关于该系统，下列说法正确的是（）A．方框1处安装电能表，方框2、3、4处安装空气开关，方框5处安装漏电保护器B．当人体发生双线触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用C．人使用试电笔检测火线时不会触电是因为人体与大地之间绝缘D．若插座中有两孔使试电笔的氖管发光，可能是某用电器短路了二、填空题11．家庭电路中，为保证用电器都能独立工作，各个用电器都是一端接零线，另一端接__________线，即这些用电器是___________联的。
家庭电路 练习题
家庭电路练习题一、选择题1. 在家庭电路中，一般使用的电压是多少？A. 110VB. 220VC. 380VD. 1000V2. 家庭电路中的线路通常采用下列哪种颜色的电缆？A. 红色B. 黄色C. 蓝色D. 绿色3. 家庭电路的主要保护装置是什么？A. 开关B. 插座C. 电表D. 熔断器4. 家庭电路中，以下哪种电器最容易引起电火灾？A. 空调B. 电视机C. 电炉D. 电冰箱5. 家庭电路通常由三个主要部分组成，分别是：A. 电源、开关、照明设备B. 电源、开关、插座C. 电源、照明设备、电视机D. 电源、冰箱、熨斗二、填空题1. 家庭电路中，________是用来控制电流开关的设备。
2. 家庭电路中，________用于连接各种电器设备。
3. 家庭电路的电压通常是________V。
4. 家庭电路的保护装置一般为________。
5. 家庭电路中，运行较大功率电器的插座通常使用________电源。
三、判断题1. 家庭电路中的线路颜色可以根据个人喜好自由选择。
（）2. 家庭电路中的电源通常使用交流电。
（）3. 如果家庭电路发生漏电，应立即找专业人士维修。
（）4. 家庭电路中使用的电压越高，电流越小。
（）5. 家庭电路中的保护装置主要作用是防止过电流和短路。
（）四、解答题1. 选择合适的线路颜色并标明其用途。
2. 简要描述家庭电路中插座的功能。
3. 解释家庭电路中的熔断器是如何工作的。
4. 简述家庭电路的安全使用原则。
5. 家庭电路中的地线有什么作用，为什么必须连接？五、实践题根据给定的家庭电路图，回答以下问题：1. 将各个设备连接到正确的插座上。
2. 检查线路是否正确连接，是否有短路或漏电等问题。
3. 根据需要，设置合适的电压和电流来运行各个设备。
4. 检查保护装置是否正常工作，能否发现并防止过电流和短路的发生。
请根据以上练习题进行回答，并注意整洁排版。
如果有需要，可以添加适当的小节来论述相关知识点。
(完整)初三物理家庭电路经典练习题.docx
初三物理家庭电路经典练习题1．在家庭电路中，由于使用灯的情况变化而引起电路上总电阻的变化情况是( )A、所有的灯都亮时，电路中的总电阻最小B、所有的灯都亮时，电路中的总电阻最大C、亮着的灯的个数越少时电路中的总电阻越小 D 、所有的灯都不亮时，电路中的总电阻为零2．家庭电路中的保险丝熔断了，以下原因中不可能的是( )。
A．使用的用电器的总功率过大B．拉线开关中两根导线的线头相碰了C ．保险丝的规格不符合规定的要求D ．插头中的两根导线线头相碰了3．发生短路时 () A．电路中的电阻很大 B ．电路中的电阻很小 C ．电路中的电流很小 D ．电路中的电压很大4．在 220V 的电路上装有额定电流为5A 的保险丝，在这个电路中最多能装接“220V 40W ”的电灯 ( ) 。
A ．27 盏B． 28 盏C． 44 盏 D ．8 盏5．在图 17-3 所示的电路中，安装两盏白炽电灯和两个插座，其中安装错的元件是（）。
A ．电灯L和开关SB ．插座a C．电灯L和开关S D．插座b1l226．下列哪种情况不会造成触电事故？()。
图 17-3A 人站在地上，一只手接触火线B．人站在地上，两只手同时接触火线C．人站在地上，两只手同时接触零线D．人站在绝缘凳上，一只手接触火线，另一只手接触零线7．下列说法中正确的是（）A．安装照明电路时，保险盒、电灯开关都应接在火线上B．螺口灯座的螺旋套只准接在火线上C．接大功率用电器的插座，通常在连接插座的火线和零线上各装一根保险丝D．使用测电笔时，笔尖接触电线，手不能接触笔尾金属体，否则会触电8．如图 17-4 所示，一盏电灯接在家庭电路上，当开关S闭合时，电灯不亮。
用测电笔分别接图 17-4触 A、B、 C、D时，发现 A、 B、C三点处测电笔的氖管发光，D点处测电笔的氖管不发光，则电路中的故障原因是 ( )A ．开关S接触不良B．灯泡的灯丝断了C ．CD导线间有断路 D ．无法确定9．如图 17-5 所示，A、B为保险盒，C为开关，D为螺丝口灯泡，E 为接大功率用电器的三孔插座。
家庭电路测试题
家庭电路测试题第1节家庭电路一、单选题1.同学们在学习“生活用电”知识的过程中，进行了讨论交流，下列说法不正确的是（）A. 我国家庭电路的电压是220VB. 有金属外壳的电器要用三孔插座C. 电器设备失火，应迅速用水灭火D. 发现有人触电，不能用手直接拉动触电的人体，应该先切断电源2.关于家庭电路的说法不正确的是（）.A.洗衣机金属外壳带电时使用三孔插座能防止人触电B.电灯的开关应安装在零线上C.使用试电笔可以辨别家庭电路中的火线和零线D.保险丝应串联接在火线上3.家庭电路中，电能表、总开关、保险盒按进户的连接顺序正确的是（）A.电能表﹣﹣保险盒﹣﹣总开关B.总开关﹣﹣电能表﹣﹣保险盒C.电能表﹣﹣总开关﹣﹣保险盒盒D. 保险盒﹣﹣总开关﹣﹣电能表4.家庭电路简化后如图所示，观察该电路，下列说法中正确的是A. 电视和台灯是并联的B. 每个小彩灯之间是并联的C. 灯泡是和开关并联的D. 插座和插座是串联的5.关于家庭电路和安全用电，下列选项中错误的是（）A. 我国家庭电路的电压值为220VB. 不能用湿布擦拭正在工作的台灯C. 家庭电路中必须安装保险丝或空气开关D. 家庭电路中，电流过大的原因一定是同时工作的用电器总功率过大6.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器，乙处应装开关C. 当用电器功率增大时，通过保险丝的电流就增大D. 当保险丝熔断后，可以用铜丝代替7.如图所示，家庭电路中的灯泡、开关和插座的安装方法正确是（）A BC D8.小明设计了一种照明电路图，其设计要求是：S1、S2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态．图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（）A B C D9.关于家庭电路，下列说法中正确的是（）A. 在家庭电路中，同时工作的用电器越多，总电阻越大B. 使用有金属外壳的家用电器时，应将其外壳接在零线上C. 用测电笔辨别火线和零线时，用笔尖金属体接触火线或零线，手指要接触笔尾金属体D. 如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器10.某家庭电路的组成如图所示，下列说法正确的是（）A. 图中的三个插座是串联的B. 控制灯泡的开关要接在零线与灯泡之间C. 彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D. 有金属外壳的家用电器必须使用三孔插座，以确保安全二、填空题11.（1）用测电笔辨别火线与零线时，在图1中握笔方法正确的是 ________（填“甲”或“乙”）；若按正确的握法，发现氖管发光，则笔尖金属体接触的是 ________线．（2）如图2所示，该电阻箱接入电路的电阻是 ________Ω，使用该电阻箱时它的电阻变化范围为 ________Ω．12.家用电器是通过插头插入插座而接入电路的，插座的两孔，一孔接________线，一孔接________线，两线间电压为________V．有的插座有三个孔，多加的那个孔与________连接，目的是将家用电器的________与大地接通．13.家庭电路主要由进入家庭的进户线（电源线）、________、________、________、开关、插座、用电器组成．为了保证各用电器之间互不影响，各个用电器间是________联的（填“串”或“并”）．14.家庭电路中常用带有开关的移动插座，插座上的开关与插座是________联，插座与插座之间是________联．15.一节干电池的电压为________伏，家中电灯与控制它的电键之间是________连接的（选填“串联”或“并联”），家中电灯与电视机之间是________连接的（选填“串联”或“并联”）．三、解答题16.图甲是试电笔的构造和使用，图乙；是三孔插头和插座的接线，看清这两个图，说说试电笔的构造和使用方法以及三线插头比二线插头使用时更安全些的道理．四、作图题17.如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中：五、综合题18.随着人们生活水平的提高，电冰箱已进入了千家万户．（1）电冰箱使用三脚插头与电源插座连接，如图所示．细心观察可以发现，三脚插头中接用电器金属外壳连接的那个插脚比另外两个插脚要稍长．这样的设计主要考虑下列哪一因素A. 使插头的造型更美观B. 插入插座中可更稳固C. 有利于识别火线和零线插脚D. 插入插座时，可确保用电器外壳先接地（2）冰箱门的密封条采用磁性材料，利用________ 磁极相互________ 来增强它的密封性能．（3）冰箱的压缩机是一台电动机，它是根据________ 的原理制成的，工作时把电能转化为________ 能．（4）提出一项使用冰箱时的节能措施．答案解析部分一、单选题1.C 解：据课本知识可知，家庭电路电压是220V，故A正确；为了防止人发生触电事故，所以有金属外壳的电器要用三孔插座，故B正确；水是导体，电器设备失火，应迅速切断电源后用水灭火，故C错误；据安全用电可知，发现有人触电，不能用手直接拉动触电的人体，应该先切断电源，故D正确；故选C．2.B 解：洗衣机使用三孔插座是防止洗衣机漏电时，外壳连接火线，人接触时会发生单相触电，造成危害。
19.1家庭电路(原卷版+解析)
19.1 家庭电路课后培优练培优第一阶——基础过关练1．在家庭用电中，如果闭合开关后，灯泡不亮，可能的原因有：①灯泡的灯丝断了；②灯头的电线断了；③灯头、开关头处接触松动．从电路的组成看，这些故障的原因概括起来应是A．短路B．无电源C．开路D．以上说法都不对2．关于家庭电路和安全用电，下列说法正确的是A．家庭电路中的空气开关跳闸，一定是发生了短路B．三孔插座不需要接地C．螺丝刀式试电笔使用时，手指不能接触上端的金属帽D．控制用电器的开关必须安装在火线上3．一般家用电器的三脚插头上都有标有一些符号和数字（标有“E”字的插脚比其它两插脚稍长一些），如图所示，从安全用电角度出发，下列有关解释中错误．．的是A．此插头能承受的最大电压是250VB．标有“E”字的插脚一定接地线C．当拔下插头的瞬间用电器外壳首先与地线断开D．当插头插入插座的瞬间，用电器外壳先接地4．下列家庭电路中，连接符合安全用电要求的是()A．B．C．D．5．如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（）A．灯不会发光B．正确使用试电笔接触图中a点，试电笔会发光C．若此时站在地上的人接触c点，漏电保护器会切断电路D．若将开关和灯互换位置，仍然符合安全用电原则6．如图所示的家庭电路中，连接错误的元件是（）A．开关B．两孔插座C．电灯D．三孔插座7．三条线：火线、零线、地线。
地线与金属外壳相连，与室外_______相接，能及时导走用电器外壳上的电流，防止用电器漏电使外壳带电对人体伤害的。
三个插头中，接地线的插头最_______。
8．空气开关是_____________起作用，当两线间电流太大就会自动跳闸。
漏电保护装置是_______起作用，如果人接触火线，有额外电流没有通过零线，里面的电磁装置会自动触发，也会跳闸。
9．现在许多宾馆都利用房卡取电，如图所示．只有把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于家庭电路中的______，房间里各用电器之间是____联的．10．如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中．培优第二阶——拓展培优练11．小明在家中自己动手装了一盏电灯，如图所示，用测电笔去检验时会发生的是A．开灯后，测电笔接触A，B点时，氖管都发光B．开灯后，测电笔接触A，B点时，氖管都不发光C．熄灯后，测电笔接触A，B点时，氖管都发光D．熄灯后，测电笔接触A，B点时，氖管都不发光12．如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（）A．灯泡和两孔插座是串联的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的D．试电笔插入两孔插座的左孔，氖管发光13．关于安全用电，下列说法正确的是（）A．家用电路中的保险装置应装在零线上B．冬天使用烤火器，在人离开时，应将其关闭C．可以私自将工厂的动力电路的电接到家中使用D．雷雨天气可以打着雨伞在开阔地上行走14．对照明电路，下列哪一个说法是正确的A．火线与零线间的电压通常是36VB．电灯的开关一定要安装在零线上C．站在干燥的木凳上一手接触火线，另一手同时接触零线，一般不会发生触电事故D．有金属外壳的家用电器应接在三孔插座上使用15．图是某家庭电路的一部分，下列说法正确的是A．电冰箱接入三孔插座后其外壳与零线相连B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光C．保险丝烧断后可用铜丝代替D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路16．图为试电笔的结构及使用方法．下列说法正确的是（）A．试电笔可以判断物体是带正电还是带负电B．若氖管发光，说明人体成为了电流的通路C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体D．在两种使用试电笔的方法中，甲是正确的，乙是错误的17．家用电灯的开关要接到____________（选填“零线”或“火线”）和灯泡之间．造成家庭电路中电流过大的原因是________________________（只填写一种即可）．18．小青同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯；则开关应装在________虚线框中（选填“1“或“2”）．安装完毕后，用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明灯是否正常，闭合开关后，发现灯泡L0发光呈暗红色，则说明安装的照明灯________（选填“正常”“断路”或“短路”）19．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间；某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从那端进入，电灯都能接通电源发光；请用笔画线代替导线，按题意要求将图中的电路连接完整．( )19.1 家庭电路课后培优练级练培优第一阶——基础过关练1．在家庭用电中，如果闭合开关后，灯泡不亮，可能的原因有：①灯泡的灯丝断了；②灯头的电线断了；③灯头、开关头处接触松动．从电路的组成看，这些故障的原因概括起来应是A．短路B．无电源C．开路D．以上说法都不对【答案】C【解析】【分析】电路有以下三种状态：通路（电路处处连通，电路中有电流，用电器工作）、断路（电路某处断开，电路中无电流，用电器不工作）、短路（不经用电器，导线直接连在电源两极上，此时电路中电流过大，会烧坏电源甚至引起火灾），据此即可解答．【详解】①灯泡的灯丝断了；②灯头的电线断了；③灯头、开关头处接触松动，这些故障都会造成电路接触不良而断开，形成了开路，故选C．2．关于家庭电路和安全用电，下列说法正确的是A．家庭电路中的空气开关跳闸，一定是发生了短路B．三孔插座不需要接地C．螺丝刀式试电笔使用时，手指不能接触上端的金属帽D．控制用电器的开关必须安装在火线上【答案】D【解析】【详解】A. 空气开关跳闸时因为电流过大，主要原因有两个，一是短路，而是同时工作用电器过多；B. 三孔插座为“左零右火上接地”，上方接地线，以防金属外壳漏电发生危险；C. 使用试电笔时应按住笔后的金属，不能触碰试点笔前端金属，以防触电；D. 家庭电路连接，开关应接火线，因为接火线时，当开关断开，用电器与火线断开连接，避免触电危险．3．一般家用电器的三脚插头上都有标有一些符号和数字（标有“E”字的插脚比其它两插脚稍长一些），如图所示，从安全用电角度出发，下列有关解释中错误．．的是A．此插头能承受的最大电压是250VB．标有“E”字的插脚一定接地线C．当拔下插头的瞬间用电器外壳首先与地线断开D．当插头插入插座的瞬间，用电器外壳先接地【答案】C【解析】【分析】根据三脚插头上标的字样可知插头能承受的最大电压；从安全用电方面分析标有“E”字的插脚接哪根线；根据三脚插头的特点分析拔下插头的瞬间用电器外壳与哪根线断开．【详解】A、三脚插头上标有数字是250V，表示此插头能承受的最大电压是250V；该项说法正确，不符合题意．B、标有“E”字的插脚是三脚插头的中上脚，根据三孔插座的接法，一定是接地线；该项说法正确，不符合题意．C、拔插头时，火线和零线刚刚断开时，由于接地线插脚比其它两脚稍长一些，金属外壳仍未离开地线；所以当拔下插头的瞬间用电器外壳首先与地线断开的说法错误，符合题意；D、当插头插入插座的瞬间，由于接地线插脚比其它两脚稍长一些，使金属外壳先接触地线；该项说法正确，不符合题意．故选C．4．下列家庭电路中，连接符合安全用电要求的是()A．B．C．D．【答案】B【解析】【详解】AC．家庭电路中灯和插座之间应该是并联的，而这两幅图中灯和插座串联，故AC不符合题意；BD．为了用电安全，开关应接在火线与电灯之间，插座接线时应遵循“左零右火”的原则，故B符合题意、D不符合题意．5．如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（）A．灯不会发光B．正确使用试电笔接触图中a点，试电笔会发光C．若此时站在地上的人接触c点，漏电保护器会切断电路D．若将开关和灯互换位置，仍然符合安全用电原则【答案】B【解析】【详解】AB．由图知，灯泡和插座是并联的；已知b、d间断路，但火线上的a点仍然带电，所以正确使用试电笔接触图中a点，试电笔会发光；开关闭合后，灯所在的电路构成通路，所以灯泡能够发光；故A错误，B正确；C．若站在地上的人接触c点，c点接触的是零线，则电流不会经过人体，即没有发生漏电现象，所以漏电保护器不会切断电路，故C错误；D．若将开关和灯泡位置互换，则容易使人触电，不符合安全用电原则，故D错误．6．如图所示的家庭电路中，连接错误的元件是（）A．开关B．两孔插座C．电灯D．三孔插座【答案】B【解析】【详解】AC．开关控制电灯时，开关要接在火线和电灯之间，这样在断开开关时，能切断火线，便于维修或更换灯泡，所以开关、电灯的连接方法正确，故AC不符合题意；B．两孔插座的左孔应接零线，右孔应接火线，所以图中两孔插座的接法错误，故B符合题意；D．三孔插座的上孔接地线，左孔接零线，右孔接火线，所以图中三孔插座的接法正确，故D不符合题意．7．三条线：火线、零线、地线。
家庭电路(重点练)(原卷版)
第十九章生活用电第1节家庭电路一、单选题1．（2021·北京海淀区·九年级期末）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（）A．a线是零线，b线是火线B．开关是串接在火线与灯泡L之间的C．电能表是测量家庭电路中用电器总功率的仪表D．台灯与电视机接入电路时，是串联关系2．（2020·山东枣庄市·九年级期末）如图所示是某同学设计的家庭电路，电灯开关已断开，下列说法正确的是（）A．灯泡和两孔插座是串联的B．开关和三孔插座的连接都是错误的C．试电笔接触M点，氖管不发光D．试电笔插入两孔插座的左孔，氖管发光3．（2019·济南高新区第一中学九年级期中）如图是小明家部分用电器连接情况的示意图，由此可知他家的电灯和开关、电烤箱、电吹风、电脑之间的连接方式是（）A．电灯与灯的开关串联，电烤箱、电吹风、电脑之间是并联B．电灯与灯的开关串联，电烤箱、电吹风，电脑之间是串联C．电灯与灯的开关并联，电烤箱、电吹风、电脑之间是并联D．电灯与灯的开关并联，电烤箱、电吹风、电脑之间是串联4．（2020·安徽合肥市·九年级期末）下列关于家庭电路和用电安全的说法正确的是（）A．灯座的螺旋套应该接在火线上B．雷雨天气要尽快到大树下避雨C．有金属外壳的用电器，金属外壳一定要接地D．空气开关跳闸，一定是电路中出现了短路5．（2020·全国九年级单元测试）洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一个孔是用来接地的。
如果在你家中这个孔没有接地，将会发生的现象是（）A．家用电器消耗的电能会增加B．人接触家用电器外壳时有可能发生触电事故C．家用电器的使用寿命会缩短D．家用电器不能正常工作6．（2020·四川九年级期末）如图是物理课本部分插图，关于这些插图的说法，正确的是（）A．图中，是汽油机的做功冲程，表示内能转化为机械能B．图中，电源短路，容易烧坏电源，应该避免C．图中，比起白炽灯，节能灯耗电要多得多D．图中，人没有接触高压电线不会触电7．（2021·安徽合肥市·九年级月考）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（）A．家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用B．电路中导体的电阻一定时，导体两端的电压与通过它的电流成正比C．靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙一定带负电D．使用螺丝刀式测电笔时，手指要接触上端的金属帽8．（2021·全国九年级专题练习）下列关于家庭电路和安全用电的说法中，正确的是（）A．使用测电笔，手必须接触笔尖金属体B．更换灯泡或搬动电器前不必断开电源开关C．发生触电事故时，漏电保护器一定会自动切断电路D．输电线进户后，依次连接电能表、总开关、保险装置二、填空题9．（2021·全国九年级专题练习）上海地区家庭电路中，电灯、电视机、电扇等用电器是__________的（选填“串联”或“并联”），正常工作时，它们两端的电压为__________伏；使用的用电器减少，电路的总电阻__________（选填“变大”“不变”或“变小”）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
D．发现有人触电后，应立即用手把触电人拉离电线
（）12、素有“火炉”之称的武汉市，在夏季用电高峰，为了节约用电，下列做法可行的是
A．多开城市亮丽工程的景观灯和霓虹灯
B．停止向所有工厂、企业和商店供电
C．让长期不使用的家用电器处于待机状态
D．离开教室后及时关掉电灯和电风扇
（）23、一位魔术表演者先将一标有“PZ220-100”的灯泡接到两导线头M、N之间，灯泡正常发光。随后将灯泡取下，站到干燥的木凳上后，左、右手分别抓住M、N两导线头，如图。观众用测电笔分别测试M、N及人的皮肤，发现测电笔的氖管都发光，而表演者却谈笑自如。则真相是
C．在现有的照明电路中，增加用电器时一定要同时考虑电能表、输电线和保险丝的承受能力
D．在现有的照明电路中，增加用电器时只需将电能表和保险丝换成允许通过的电流足够大就可以了
（）21、职业学校电气专业的小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到一起。这样产生的后果是
A．灯不能正常发光B．保险丝迅速熔断
A．插座因耗电增加而烧毁B．这孔接地是为了更好的让家用电器散热
C．家用电器不能正常工作D．人接触家用电器外壳时有可能发生触电事故
（）20、随着人民生活水平的提高，家用电器不断增多，为了安全用电，以下措施正确的是
A．照明电路中保险丝应安装在地线上
B．在现有的照明电路中，增加用电器时只需换上足够粗的保险丝即可
A．火线和零线短路B．电灯L短路
C．电线AC段某处断路D．电线BD段某处断路
（）16、田甜同学在家发现客厅白炽灯的发光比卧室白炽灯的发光亮，对这种现象判读正确的是
A．客厅白炽灯灯丝的电流大B．客厅白炽灯灯丝的电阻大
C．客厅白炽灯两端的电压大D．以上判断都有可能
（）17、小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是
A．有电流通过，不能正常工作B．有电流通过，能正常工作
C．没有电流通过，不能工作D．有时能正常工作，有时不能正常工作
（）15、如右图所示，是小刚家里部分电路的示意图。当闭合开关S后，发现电灯L不亮，检查保险丝没有熔断。小刚同学用测电笔分别测试电灯L接口的两根电线C点和D点，发现这两处都能使测电笔的氖管发光；他再用测电笔分别测试火线A点和零线B点时，氖管在测火线A点时能发光，在测零线B点时不发光。你判定此电路故障应是
（）10、下列做法不符合安全用电要求的是
A．洗衣机的金属外壳与地线相连
B．当发现有人触电时，先断开电源
C．在新建楼房里安装漏电保护器
D．把用电器三脚插头中接地的脚弄掉后插入两孔插座中
（）11、关于家庭电路与安全用电，下列做法中正确的是
A．家庭电路中的地线可以不接地
B．发现家用电器或电线失火时，必须先切断电源，然后再救火
C．开关依然起作用D．灯总是亮着
（）22、家庭电路中，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会切断电路。则下列情况可能使漏电保护器切断电路的是
A．电路中出现断路
B．用电器金属外壳没有接地
C．正在工作的用电器总功率过大
D．小孩站在地上，手接触插座上与火线相连接插孔的金属体
5、试电笔内的电阻值很________（填“大”或“小”），用试电笔测火线时________（填“有”或“没有”）电流通过人体。
6、如下图所示的甲、乙两种使用测电笔的方法中，方法______是正确的，用正确的方法测下面的一个插座，发现测插座的A孔时氖管发光，则A孔接的是____线；下图是一个台灯的电路示意图，当把台灯接入电路时，为了安全应将台灯插头的________（选填“C”或“D”）插脚接火线。
8、图中A、B两点均为螺口灯泡的螺旋部分，当开关S1和S2都断开后，站在地上的人用手直接接触A点时，他_______触电，用手直接接触B点时，他_______触电。（选填“会”或“不会”）
二、选择题
（）9、下列做法符合安全用电的是
A．将开关安装在灯泡与火线之间B．发现有人触电，立即用手拉开触电人
C．保险丝烧断后，用铜丝代替保险丝D．电冰箱的金属外壳不接地
《家庭电路》练习题
一、填空题
1、家庭电路进户线的两条输电线中有一根叫零线，另一根叫做___________，也叫端线，用__________可以判断此两根输电线。家庭电路中的电灯和插座间是______联的。
2、教室里有很多照明灯，这些灯是_______联的；如果教室里同时开的电灯越多，总电阻就越______，总电流就越______，电能表上的转盘转动得越________。
3、在我国，家庭电路的电压是_______V。为了安全起见，家用电器的金属外壳都必须可靠接地，如图所示，用于接地的导线应该接在插座的_______孔。
4、三孔插座中比两孔插座多的一孔是与______________相连，当用电器的三脚插头插在三孔插座里时，除了将用电部分连在电路中外，还把用电器的____________和_________连接起来。
（）13、近年来，北京市电力供应紧张，节约用电尤为重要。下列不属于节约用电的是
A．电视机不用时切断电源B．使用空调时关闭门窗
C．夏天用空调时，把温度调得很低D．尽量少开启电冰箱门
（）14、学了电学知识后，大伟将电灯的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将台灯的插头插入插座，此时台灯
良D．电池两端电压过低
（）18、当有人触电时，下列做法正确的是
A．立即用手将触电人拉开B．立即打电话报警
C．赶快切断电源或用干木棍将电线挑开D．赶快去喊电工来处理
（）19、电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的。若在你家中这个孔没有接地，将会发生的现象是
7、在给家庭电路布线时，电工师傅通常选择红、黄、绿（蓝）三种颜色绝缘皮的导线，其中黄色作为接地线；绿（蓝）色作为零线；红色则作为______线。给大功率用电器供电的导线，应该选择横截面积较______（选填：“大”或“小”）的铜芯导线，目的是为了________导线的电阻（选填：“增大”或“减小”）。当导线或家用电器（如电视机、微波、电脑）着火时，首先应___________电源。
