链条前进的加速度引起的动载荷为:
从动链轮的角加速度引起的动载荷为:
当链节啮上链轮轮齿的瞬间,作直线运动 的链节铰链和以角速度ω作圆周运动的链轮轮 齿,将以一定的相对速度突然相互啮合,从而 使链条和链轮受到冲击,并产生附加动载荷。
链传动在安装时,应使链条受到一定的张紧力,张紧的目的主要是使松 边不致过松,以免影响链条正常退出啮合和产生振动、跳齿或脱链现象。
功率曲线图
在规定试验条件下,把标准中不同节距的链条在不同转速时所能传递的功率,称为额定功率P0,链传动的试验条件: 1)、两链轮安装在水平轴上并共面; 2)、小链轮齿数Z1=19 链长LP=100节; 3)、单排链,载荷平稳; 4)、按规定润滑方式润滑; 5)、满载荷连续运转15000h; 6)、链条因摩损而引起的相对伸长量不超过3%; 7)、链速v>0.6m/s 。
机 械 传 动 小 结:
1.速度 2.运动形式 3.调节速度 4.带多台
二.传动装置作用:
三.传动装置分类
一.采用传动装置的原因:
1.传递分配能量 2.转速改变 3.运动形式改变
四.传动方案的布置:
-摩擦、啮合~
-平稳、无噪音、具安全保护、简单成本低。 i不恒定、结构尺寸大、轴上压力大、η低。 →高速级
三、链传动的设计计算
四、链传动主要参数的选择
2.链轮齿数
通常限制链传动的传动比i≤6,推荐的传动比i=2~3.5。
选择小链轮齿数Z1 ─→计算大链轮齿数Z2=iZ1。
小链轮齿数Z1过少─→运动不平稳严重。 小链轮齿数Z1过大─→增大了传动的尺寸和质量 。
1.传动比
查表9-5确定其最小齿数
链节距P越大,承载能力越大,但引起的冲击,振动和噪音也越大。为使传动平稳和结构紧凑,应尽量选用节距较小的单排链,高速重载时,可选用小节距的多排链。

链传动的特点和类型

链传动的特点和类型
第九章 链传动
第一节 链传动的特点和类型
一、链传动的类型 组成 :链传动由主动链轮1、从动链轮2和绕在链轮上并与链 轮啮合的链条3组成
按工作特性分:起重链,牵引链,传动链 传动链接形式分:套筒链;滚子链;齿形链;成型链
起重链
牵引链
传动链 用于一般机械中传递运动和动力,通常工作 速度v≤15m/s。传动链有齿形链和滚子链两种。
对于低速链传动,其主要失效形式为过载拉断,故应按
静强度计算,校核其静强度安全系数s即:
S FQm 4 ~ 8 K AFt
第五节 链传动的布置、张紧和润滑 一、链传动的布置
二、链传动的张紧
三、链传动的润滑
良好的润滑能减小链传动的摩擦和磨损,能缓和 冲击、帮助散热,是链传动正常工作的必要条件
第二节 滚子链和链轮 一、滚子链的结构和规格
滚子链组成 内链板1 套筒2 销轴3 外链板4 滚子5
滚子链有单排、双排、多排。 排数一般不超过三排或四 排,以免由于制造和安装误差的影响使各排链受载不均。
滚子链接头形式 : 链条的长度用链节数表示,一般选用偶数链节,
这样链的接头处可采用开口销或弹簧卡片来固定。
(1)选择链轮的齿数z1、z2 (2)初定中心距a0 (3)确定链节距p (4)校核链速v,确定润滑方式 (5)确定链条节数Lp (6)计算实际中心距a (7)计算轴压力FQ (8)计算链轮端面和轴面尺寸,绘制链轮工作图
s FQm K A Ft
2.低速链传动(v<0.6mm)的静强度计算
二、传动的特点
链传动兼有带传动和齿轮传动的特点: (1)和带传动相比。链传动能保持平均传动比不变; 传动效率高;张紧力小,因此作用在轴上的压力较小; 能在低速重载和高温条件下及尘土飞扬的不良环境中工 作; (2)和齿轮传动相比。链传动可用于中心距较大的场 合且制造精度较低; (3)只能传递平行轴之间的同向运动,不能保持恒定 的瞬时传动比,运动平稳性差,工作时有噪声。

链传动的工作原理

链传动的工作原理

链传动的工作原理1、工作原理链传动是以链条作为中间挠性传动件,通过链节与链轮齿的不断啮合和脱开而传递运动和动力的,它属于啮合传动。

如图1所示:图1.链传动工作原理1—主动链轮2—链条3—从动链轮链传动由主动链轮1、链条2和从动链轮3组成。

当主动链轮转动时,通过链条与链轮之间的啮合力带动从动链轮跟着旋转,同时将主动轴的运动和动力传递给从动轴。

2、链传动的分类和特点根据用途的不同,链传动分为传动链、起重链和牵引链。

传动链用来传递动力和运动,起重链用于起重机械中提升重物,牵引链用于链式输送机中移动重物。

(1)链传动的主要优点①链传动是具有中间挠性件的啮合传动。

与带传动相比,链传动无弹性滑动和打滑现象,故能保证准确的平均传动比,且其传动效率较高、结构紧凑、传递功率大、张紧力比带传动小,作用在传动轴与轴承上的力较小,但无过载保护作用。

①在相同功率条件下,链传动比带传动结构紧凑,并适用于低速、重载下工作。

①与齿轮传动相比,链传动结构简单,加工成本低,安装精度要求低,适用于较大中心距的传动,能在高温、多尘、油污等恶劣的环境中工作。

(2)链传动的主要缺点①链条与链轮工作时磨损较快,使用寿命较短,磨损后链条的节距增大,链轮齿形变窄,链条在啮合时会发出“咯咯”的响声,甚至造成脱链现象。

①只能传递平行轴间的同向回转运动,安装时对两轮轴线的平行度要求较高。

链条不适宜装在两个呈水平位置的链轮上传动,这样容易发生脱链或顶齿。

①由于链条进入链轮后形成多边形折线,从而使链条速度忽大忽小地周期性变化,并伴有链条的上下抖动。

因此,链传动的瞬时传动比不恒定,传动平稳性较差,有冲击和噪声,不宜用于高速和急速反向的场合。

①制造费用较高。

链传动

链传动

“链传动”自学笔记链传动由主动轮、从动轮和绕在两轮上的链条所组成,靠链条和链轮齿的齿合来传递运动和动力。

一、链传动的分类1.链传动可分为两类1.按功用可分为传动链,输送链和起重链。

2.按结构可分为齿形链(或无声链)和短节距精密滚子链(简称滚子链)。

齿形链:由成组齿形链板左右交错排列,并用铰链联接而成,它运转平稳,噪声小,受冲击载荷能力高。

但结构复杂,质量大,成本高。

常用于高速或运动精密和可靠性要求较高的传动装置中。

滚子链:结构简单,成本低,生产量大,从低速到较高速,从轻载到重载都适用在传动链中占有主要地位。

2.滚子链的结构如图8-2所示,滚子链由内链板1,外链板2,销轴3,套筒4和滚子5组成。

其中,内链板与套筒,外链板与销轴分别用过盈配合固连,滚子与套筒套筒与销轴分别是间隙配合。

当内链板相对绕曲时套筒可绕销轴自由转动。

为了减小链子与齿轮的磨檫,链板一般制成“8”形。

3.滚子链的标准链条上相邻两销轴中心的距离称为节距,用p 表示,节距是链传动的重要参数。

节距p 越大,链的各部分尺寸和重量也越大,承载能力越高,且在链轮齿数一定时,链轮尺寸和重量随之增大。

因此,设计时在保证承载能力的前提下,应尽量采取较小的节距。

载荷较大时可选用双排链(图9-4)或多排链,但排数一般不超过三排或四排,以免由于制造和安装误差的影响使各排链受载不均。

链条的长度用链节数表示,一般选用偶数链节,这样链的接头处可采用开口销或弹簧卡片来固定,如图9-5a 、b )所示,前者用于大节距链,后者用于小节距链。

当链节为奇数时,需采用过渡链节如图9-5c )所示。

由于过渡链节的链板受附加弯矩的作用,一般应避免采用。

GB/T1243-97规定滚子链分为A 、B 系列,其中A 系列较为常用,其主要参数如表9-1所示。

表中链号和相应的国际标准号一致,链号图9-3滚子链图9-4 双排滚子链乘以25.4/16mm即为节距值。

a) b) c)图9-5 滚子链接头形式表9-1 A系列滚子链的基本参数和尺寸(GB/T1243-97)链号节距p(mm)排距P t(mm)滚子外径d1(mm)内链节内宽b1(mm)销轴直径d2(mm)内链板高度h2(mm)单排极限拉伸载荷F Q(KN)单排每米质量q(kg/m)08A 12.70 14.38 7.92 7.85 3.98 12.07 13.8 0.6010A 15.875 18.11 10.16 9.40 5.09 15.09 21.8 1.0012A 19.05 22.78 11.91 12.57 5.96 18.08 31.1 1.5016A 25.40 29.29 15.88 15.75 7.94 24.13 55.6 2.6020A 31.75 35.76 19.05 18.90 9.54 30.18 86.7 3.8024A 38.10 45.44 22.23 25.22 11.11 36.20 124.6 5.6028A 44.45 48.87 25.40 25.22 12.71 42.24 169.0 7.5032A 50.80 58.55 28.58 31.55 14.29 48.26 222.4 10.1040A 63.50 71.55 39.68 37.85 19.85 60.33 347.0 16.1048A 76.20 87.83 47.63 47.35 23.81 72.39 500.4 22.60 滚子链的标记为:链号—排数—链节数标准号。

链传动

链传动

三、润滑方式和张紧装置
1、润滑方式
良好的润滑可以缓和链节和链 轮的冲击,减少磨损,防止铰 链内部工作温度过高。闭式链 传动的推荐润滑方式见右图。
2.链传动的布置
链传动的合理布置应从以下几方面考虑:
(1)链传动应布置在铅垂平面内,尽可能避免布置在水平或 倾
斜平面内。
(2)两链轮的回转平面应在同一平面内,否则易使链条脱落, 或产生不正常磨损。 (3)两链轮中心连线最好在水平面内,若需要倾斜布置时, 倾 角α应尽量小于45°。不得已需两轮上下布置时,应避免 α=90°,最好使上下链轮左右偏移一段距离,且小链轮布置 在上面,因为过大的下垂量会影响链轮与链条的正确啮合。
2 0
180 p R 1 sin Z1 2
(铅垂方向的加速度自行分析)
0
1800 2 R11 sin ( ) Z1
p 2 1 2 分析:在链传动中当链轮直径d一定时,主动轮ω 1越
大;链节距p越大;Z越少则附加动载荷越大。 ∴缓和多边效应的措施:p n Z
∴链传动用于低速工况。
结论: 1、链在多级传动中宜布置在低速级。 2、在满足功率要求的前提下,尽量选小节 距P。 3、链传动不宜频繁启动、制动、正反转。
一、失效形式 1、链板疲劳破坏 2、冲击疲劳破坏 3、链条铰链磨损 4、链条铰链胶合 5、链条静强度破坏 (v<0.6m/s)
二 、 滚子链传动的额定功率
1—润滑良好时由磨损破坏限定 2—由链板疲劳强度限定 3—由滚子、套筒冲击疲劳限定 4—由销轴和套筒胶合限定 5—额定功率曲线 6—润滑恶劣时由磨损破坏限定
轴间距离可较大
对精度要求高需 专门制造设备
有动载荷,不宜于 载荷变化大的场合
可以缓和 一定冲击

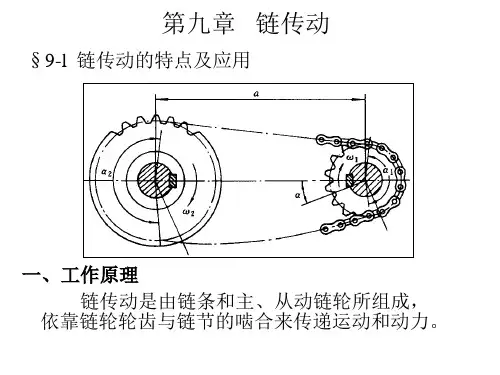

机械设计第09章链传动

机械设计第09章链传动

3.心柱形式:圆柱式、轴瓦式、滚柱式;
4.特点: 传动平衡、无噪声、承受冲击性能好, 工作可靠; 适用于高速传动、大传动比和中心距较 小、运动精度要求较高的场合; 结构复杂、价格高、制造困难;
§9-3 滚子链链轮的结构和材料
链轮是链传动的主要零件,链轮齿形已经标准 化。链轮设计主要是确定其结构及尺寸,选择 材料和热处理方法。
一、链轮的基本参数及主要尺寸
分度圆直径d=p/sin(180° 分度圆直径d=p/sin(180°/z) d=p/sin(180
二、齿形
滚子链与链轮的啮合属于非共轭啮合 非共轭啮合,其链轮齿形 非共轭啮合 的设计可以有较大的灵活性; GB/T1244—1985中没有规定具体的链轮齿形 链轮齿形,仅 链轮齿形 仅规定了最大和最小齿槽形状及其极限参数,见 表9-5。
Z
P
KA--工作情况系数见表9-6 Kz—主动链齿数系数 图9-13 KP---多排链系数 P---传递的功率,kW
• 3 确定链条型号和节距p • 型号---查图9-11 • 链节距p---表9-1
4 计算链节数和中心距 链条长度以链节数Lp(节距p的倍数)来表示。
2a0 z1 + z2 z2 + z1 p Lp = + + p 2 π 2 a0
F = K f qa ×10
' f
−2
F f" = ( K f + sin α )qa × 10−2
松边:F2=FC+Ff 压轴力:
Fp ≈ KFp F e
KFp—压轴力系数 对于水平传动 KFp =1.15; 对于垂直传动KFp =1.05
§9-6 滚子链传动的设计计算

第9 链传动(书14)

第9 链传动(书14)

第9 链传动(书14)链传动与带传动相似,其主要特点是链传动属于啮合传动,借助于中间挠性件——链,传递较远距离轴间的运动和动力,结构简单、价格低廉,工作可靠,效率高。

掌握滚子链传动的设计计算方法、运动不均匀性;了解链传动的工作原理、特点及应用,了解滚子链的标准、规格及链轮结构特点,了解齿形链的结构特点以及链传动的布置、张紧和润滑等方面有一定的了解。

一、知识点分析1、链传动类型按工作性质不同,链可分为:传动链、起重链和曳引链。

起重链和曳引链主要用在起重机械和运输机械中,在一般机械传动中,常用的是传动链。

按结构不同,传动链又可分为:滚子链、套筒链、齿形链和成型链。

目前应用最广的是滚子链,已经标准化。

套筒链易磨损,只适用于低速场合(v<2m/s)。

齿形链又称无声链,它传动平稳,振动和噪声均很小,但比滚子链结构复杂,重量大,制造难,成本高,故多用于高速或运转精度要求较高的传动装置中。

成型链装拆方便,常用于v<3m/s的一般传动和农业机械中。

滚子链已经标准化,节距p是链的基本特性参数。

P愈大,各部分的尺寸愈大,承载力愈强,但齿数一定时,链轮尺寸将随之增大。

大功率的传动用多排链,排数越多,各排间受力越不均匀。

链的接头形式:连接链节和过渡链节。

链节数为偶数时用连接链节,用开口销或弹簧夹将销轴与连接链板固定;链节数为奇数时用过渡链节,过渡链节的链板受附加弯距,最好不用,但在重载、冲击、反转等繁重条件下工作时,采用全部由过渡链节构成的链,柔性好,能减轻冲击和振动。

2、链传动的运动特性链速和传动比:链传动是啮合传动,平均传动比和平均链速是准确的。

但由于多边形效应,在链条每转过一个链节时,链条前进的瞬时速度周期性地由小变到大,再由大变到小,给传动带来了速度的不均匀性。

在沿垂直于链条运动方向的分速度也在作周期性变化,从而给链传动带来了工作的不平稳性和有规律的振动。

只有当两链轮的齿数相等、紧边的长度又恰为链节距的整数倍时,从动链轮的角速度和传动比才能得到恒定值。

机械设计基础链传动

机械设计基础链传动

二、链传动的特点
与带传动相比,链传动主要有以下优点: (1)链传动没有弹性滑动和打滑,能保持准确的 平均传动比;效率较高; (2)结构紧凑,需要的张紧力小,作用在轴上的 压力较小,可减少轴承的摩擦损失; (3)结构简单,加工成本低; (4)对工作条件要求较低,能在高温、多尘、油 污等恶劣的环境中工作。 与齿轮传动相比,链传动制造和安装精度较低,中 心距较大时其传动结构简单。
2.滚子和套筒的冲击破坏
链传动在反复启动、制动或反转时产生巨大的惯性冲 击,会使滚子和套筒发生冲击疲劳破坏。
3.链条铰链磨损
链的各元件在工作过程中都会有不同程度的磨损,但 主要磨损发生在铰链的销轴与套筒的承压面上。磨损 使链条的节距增大,容易产生跳齿和脱链。一般开式 传动时极易产生磨损,减低链条寿命。
滚子链的基本参数包括节距p,滚子外径dr和排 距pt。链节距p是指链条上相邻两销轴中心的距 离,国际上链节距均采用英制单位,我国标准 中规定链节距采用米制单位。对应不同的链号 ,链节距p的计算公式为
p=链号数×25.4/16(mm)
p
Pt为排距
滚子链的规格用链号来表示,不同的链节距有 不同的链号。滚子链的标记方法为
链轮主要尺寸计算公式为:
d
分度圆直径
c ba
r2
P a
180˚ Z
p
链轮主要尺寸计算公式为: 齿顶圆直径
齿根圆直径
2.链轮的齿形 链轮齿形的要求是应能平稳而自由地进入和退出啮合,受力 良好,不易脱链,便于加工制造。 国家标准GB/T1243-1997规定滚子链链轮端面齿形有两种形 式:二圆弧齿形(左)和三圆弧一直线齿形(右,常用)。
链传动的缺点: 链传动不能保持恒定的瞬时传动比,只能用于平行 轴之间的同向传动,不宜用于载荷变化大或急速反 转的场合。由于链节是刚性的,传动中有一定的动 载荷和冲击,传动平稳性差,工作有噪声,适用于 低速传动。 链传动的应用: 链传动主要用于两轴相距较远、工作条件恶劣、不 宜采用带传动和齿轮传动的场合,要求平均传动比 准确但不要求瞬时传动比准确的场合。广泛应用于 农业、矿山、冶金、运输机械中。在船舶机械中, 用于主动凸轮轴的传动机构及喷油和排气阀定时的 传动机构等。

链传动简介

链传动简介
图2 双排链 滚子 套筒 图1 单排链 销轴
二、链轮的结构特点
链轮的结构
整体式:
孔板式:
小直径的链轮
中等尺寸的链轮
如图1
整体式链轮 孔板式链轮
组合式链轮
2 o
图1 链轮结构
组合式: 大直径的链轮 链轮的材料 链轮的材料应具有足够的耐磨性和强度。 通常,小链轮用较好的材料。 链轮的基本参数及主要尺寸 常用的链轮端面齿形由三段圆弧和一段 直线组成,简称三圆弧-直线齿形(如图 2)。 链轮的轴面齿形 应符合GB1244-85的规定。如图3
r
3 o
d
3
r c 1 o ba r 1 a 三圆弧-直线齿形
图3链轮的轴面齿形
链传动的特点
优点:
1)平均传动比准确,压轴力小; 2)效率较高,容易实现多轴传动; 3)安装精度要求较低,成本低;
4)适用于中心距较大的传动。
缺点: 1)瞬时传动比不恒定,瞬时链速不恒定; 2)传动的平稳性差,有噪音。
图1 链传动
图2 齿形链
链传动的类型及结构特点 p
链传动主要有两种类型:滚子链和链轮。
一、滚子链的结构特点
滚子链分为单排链(如图1)、双排链(如 外链板 图2)、多排链。 内链板 内链板与套筒之间、外链板与销 轴之间为过盈联接; 滚子与套筒之间、套筒与销轴之 间均为间隙配合 内、外链板均为“∞” 型。 链上相邻两铰链中心之间的距离 称为链节距,用 p 表示。 排数越多,承载能力越高,但各排链受载不 均现象越严重,故排数不宜过多。
概述
链传动是应用较广的一种机械传动,广泛用于农业、采矿、冶金、 石油、化工等行业中。它是由装在两平行轴上的主动链轮1、从动链轮2 及绕在两轮上的环形链条3所组成(如图1)。链传动主要用在转速不高,两 轴中心距较大,要求平均传动比准确的场合。

链传动

链传动

说明(1)链的种类△传动链---主要用来传递动力,通常,圆周速度v≤20m/s;传动比i≤8,中心距a≤5~6m,传递功率P≤100KW,传动效率η≈0.95~0.98。

△起重链--主要用于起重机械中提升重物,其工作速度不大于0.25m/s。

△曳引链--主要用于运输机械中移动重物,其工作速度不大于2~4m/s。

(2) 链传动的特点是啮合传动,平均传动比准确,但由于链轮的多边形效应,使得链传动的瞬时传动比不是常数,从而引起附加的动载荷和振动。

链传动的主要优点:与带传动比较,优点是:无弹性滑动和打滑,平均传动比准确;无需很大的张紧力,作用在轴上的压力小;工况相同时,结构紧凑;传动效率高,η≈98%;能在温度较高、湿度较大、有油污等恶劣环境中使用。

与齿轮传动和蜗杆传动比较,优点是:中心距较大时,结构简单,重量轻;链传动的制造和安装的精度较低。

链传动的主要缺点:只能用于平行轴间的传动;瞬时速度和瞬时传动比不是常数,传动平稳性较差;工作时有一定的冲击和噪音;制造费用比带传动高。

(3) 传动链条的种类△滚子链(套筒滚子链)--结构较简单、重量轻、价格较便宜,已标准化,应用最广。

△套筒链--结构与滚子链相同,只是没有滚子。

结构简单,重量轻,价格比滚子链低,但寿命较短,常用于低速。

△齿形链--与滚子链相比,工作平稳、噪音较小、承受冲击载荷能力较高,但结构复杂、较重、价格较贵。

常用于高速或运动精度要求较高的传动。

(4)链传动用短节精密滚子链和套筒链链轮公差(GB1244-85)。

A系列滚子链的基本参数及主要尺寸(GB 1243.1-83)基本参数其它有关基本参数注:标记示例:A系列、节距25.4mm、双排、64节的滚子链,标记为:16A--2×64(GB1243-83)。

注:标记示例:A系列、节距25.4mm、双排、64节的滚子链,标记为:16A--2×64(GB1243--83)。

B系列滚子链的基本参数及主要尺寸(GB 1243.1-83)基本参数其它有关基本参数注:标记示例:B 系列、节距12.7mm 、单排、87节的滚子链,标记为:08B--1×87(GB1243.1-83)。

机械设计基础链传动

机械设计基础链传动

机械设计基础链传动链传动是一种通过链条将主动轴的旋转运动传递到从动轴,实现动力传递的机械传动方式。

因其结构简单、可靠、使用维护方便等特点,链传动广泛应用于各种机械设备中。

本文将探讨链传动的机械设计基础。

一、链传动的组成链传动主要由主动链轮、从动链轮和链条组成。

链条通常由一系列的链节通过销轴连接而成,链节之间具有一定的间隙,以允许链条在运行中具有一定的弹性。

主动链轮通过驱动链节,将旋转运动传递到从动链轮。

二、链传动的分类根据链条的结构和使用的场合,链传动可以分为滚子链传动和齿形链传动。

滚子链传动的链条由一系列的滚子节组成,滚子节之间通过销轴连接,具有较高的承载能力和较低的噪声。

齿形链传动的链条由一系列的齿形节组成,齿形节之间通过销轴连接,具有较高的承载能力和较高的耐磨性。

三、链传动的机械设计基础1、链条的选择:根据使用场合和负载大小,选择合适的链条类型和规格。

滚子链和齿形链的规格通常以链条节距表示,节距越大,链条越粗,承载能力越强。

2、链轮的设计:链轮的设计是链传动的关键部分。

链轮的齿数、齿形和材料等都会影响传动的平稳性和使用寿命。

在设计时,应根据负载、转速和结构要求来确定链轮的参数。

3、链条的张紧:为了保证链条与链轮的正常啮合,需要将链条张紧。

常用的张紧方法有自动张紧、定期张紧和弹簧张紧等。

根据使用场合和要求选择合适的张紧方法。

4、润滑和维护:链传动需要定期润滑以减小摩擦和磨损。

同时,也需要定期检查和维护,及时更换损坏的链条或链轮,保持传动系统的正常运行。

四、结语链传动作为机械设计中重要的组成部分,其设计和使用直接影响到机械设备的性能和可靠性。

因此,在实际设计和使用中,应充分考虑各种因素,选择合适的链条和链轮参数,保证链传动的正常运行和使用寿命。
