电解槽制作方法
电解用阴极板阴极板的成型方法及电解槽的制作方法
电解用阴极板阴极板的成型方法及电解槽的制作方法电解是一种通过电流使金属离子在电解质溶液中还原而成金属的过程。
阴极板是电解过程中的一个重要组成部分，用于收集金属离子并促使其还原成金属。
本文将介绍电解用阴极板以及电解槽的制作方法。
一、阴极板的成型方法1.材料选择：常见的电解用阴极板材料包括铜、铁、镍等。
选择材料时应考虑其导电性能、耐腐蚀性能以及成本等因素。
2.板材切割：根据实际需要的尺寸和形状，选取合适尺寸的板材，并使用金属切割工具将其切割成所需形状。
3.成型：将切割好的板材通过冲压、切割、折弯等方式进行成型。
这个过程中需要使用合适的工具和机械设备，以确保成型的准确性和一致性。
4.防腐蚀处理：为了提高阴极板的耐腐蚀性能，可以采取一些防腐蚀措施。
常用的方法包括镀层处理、喷涂防腐漆等。
5.表面处理：阴极板的表面应进行光洁度和平整度处理，以确保其与电解液的接触质量和效果。
1.材料选择和设计：电解槽可以使用不锈钢、聚乙烯、玻璃纤维等材料制作。
选择材料时应考虑其耐腐蚀性能、导电性能以及生产成本等因素。
根据实际需要，设计电解槽的尺寸和形状，包括槽体的大小、深度和形状等。
2.板材切割和组装：根据设计要求，选取适当尺寸的材料并切割成所需形状。
然后，将板材用螺栓、焊接、胶水等方式进行组装，形成电解槽的槽体结构。
3.导电件安装：在电解槽内部安装导电件，如阴极板和阳极。
这些导电件应与电解液充分接触，并能够承受电流的通行。
4.密封和排液装置：电解槽需要具备良好的密封性能，以防止电解液泄漏。
同时，还需要设计和安装排液装置，用于排除产生的气体和废液。
5.控制和监测系统：为了实现电解过程的控制和监测，需要在电解槽上安装相应的控制和监测设备，如温度传感器、流量计、PH计等。
总结：通过以上步骤进行阴极板的成型和电解槽的制作，能够满足电解过程中的需求，并提高电解效果和电解质量。
在实际操作中，应根据具体情况进行调整和优化，以确保阴极板和电解槽的性能和稳定性。
用于电解水制氢的电解槽和电解水制氢设备的制作方法
用于电解水制氢的电解槽和电解水制氢设备的制作方法下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documentscan be customized and modified after downloading, please adjust and use it accordingto actual needs, thank you!In addition, our shop provides you with various types of practical materials, suchas educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电解水制氢是一种广泛应用于工业生产和清洁能源领域的重要技术。

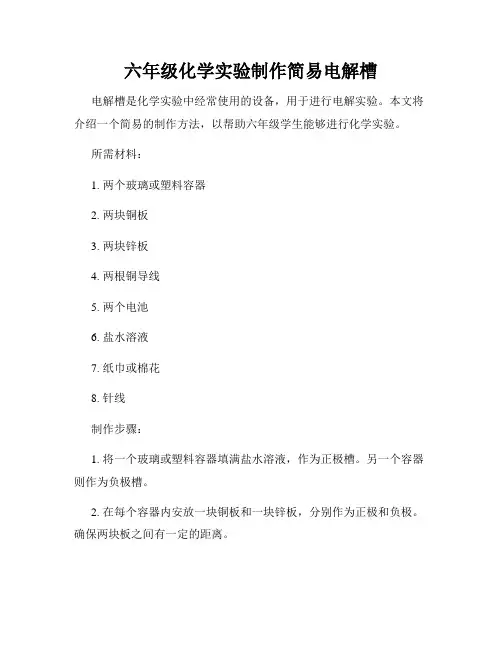

六年级化学实验制作简易电解槽
六年级化学实验制作简易电解槽电解槽是化学实验中经常使用的设备，用于进行电解实验。
本文将介绍一个简易的制作方法，以帮助六年级学生能够进行化学实验。
所需材料：1. 两个玻璃或塑料容器2. 两块铜板3. 两块锌板4. 两根铜导线5. 两个电池6. 盐水溶液7. 纸巾或棉花8. 针线制作步骤：1. 将一个玻璃或塑料容器填满盐水溶液，作为正极槽。
另一个容器则作为负极槽。
2. 在每个容器内安放一块铜板和一块锌板，分别作为正极和负极。
确保两块板之间有一定的距离。
3. 将一根铜导线连接铜板与正极（电池的正极），另一根铜导线连接锌板与负极（电池的负极）。
4. 将电池依次连接到导线的另一端。
即将正极连接到与铜板相连的导线上，将负极连接到与锌板相连的导线上。
5. 在正极槽中放入少量的盐水溶液，以增加导电性。
6. 使用针线连接铜板与导线，确保连接牢固。
7. 在电解槽的侧边，用纸巾或棉花擦拭产生的气体。
注意事项：1. 制作电解槽时，要确保两个容器中的盐水溶液的高度保持一致，以确保电流流动的平衡性。
2. 制作过程中，使用针线连接铜板与导线时需要小心，不要刺破容器。
3. 在进行电解实验时，要注意安全。
避免直接接触盐水和电线等部分，以免发生意外。
实验过程及效果：1. 打开电池开关，电解槽中会出现气泡。
这是氧气在正极槽中生成，同时氢气在负极槽中生成。
2. 可以通过将一根导线取出，并将导线的末端靠近火源，出现“噗噗”的声音，说明氢气产生。
3. 可以用纸巾或棉花蘸取正极槽中的气泡，然后放置于点火源上，气泡会迅速燃烧，释放出明亮的火焰，证明氧气的产生。
通过制作简易电解槽，六年级的学生可以进行简单的电解实验，观察气体在电解槽中的产生，并了解氧气和氢气的性质。
在实验过程中，我们应该遵循实验的安全指导，同时培养学生的实验技能和科学观察力。
通过这个实验，学生们可以进一步理解电解的原理，并培养实验思维和动手能力。
同时，学生们还能够感受到化学实验的乐趣，激发对科学的兴趣。
电解槽内衬砌筑
电解槽内衬砌筑电解槽内衬砌筑一槽壳安装、铝母线安装及上部结构安装交叉进行，并按附图三所示工序流程组织流水作业。
（阴极炭块组装与槽底糊扎固按冷捣糊工艺编制，若采用热捣糊，则按热捣糊工艺要求编制中标后的施工组织设计），4.1 阴极炭块组装：4.1.1 阴极炭块与钢棒加热采用电解槽槽壳作为加热容器，在其内部分两层沿槽内周边布置380V、1800W 红外线加热板，每块加热板之间串联连接，间距为100mm，经检查合格的阴极炭块用压缩空气吹扫干净吊入炭块加热容器中加热，使其钢棒槽内表面温度达到40℃～60℃。
4.1.2 阴极钢棒调直切割后，用拉线法检查其扭曲和弯曲度，并检查其长度，合格进入机加工车间进行端头铣面钻孔，之后喷砂除锈，砂洗后其表面应有明显金属光泽，并不得有灰尘油面。
合格的钢棒送入加热容器中与炭块一起加热，使其温度达到45℃～60℃，用远红外测温仪测温并记录。
4.1.3 炭块与阴极钢棒间用捣固缝糊组装，炭糊开包后，破碎为<100mm的小块状，放入混捣锅中加热，每次宜加糊300～400kg，一般情况下每锅加热40～60 分钟，使糊温达到45℃～65℃，加热过程中搅拌叶开动均匀拌合。
加热时间应随气温按需要调整，由有经验的技工操作，并且测温，加热好的糊料装入炭糊保温箱内供组装用。
4.1.4 阴极炭块组装采用手工操作风动捣固法，组装用D4 风动捣固机，风压不低于0.5Mpa,捣固压缩比控制在(1.55～1.6)：1，组装方法如下：4.1.4.1 从加热器中将炭块提起运送到组装平台上找正、安装，吹扫端堵板、卡具，而后测温并记录，温度必须达到扎糊要求。
4.1.4.2 在燕尾槽底铺糊32mm 厚用样板刮平，然后由两名捣固手用捣锤快速捣打一遍，再以每次移动10mm左右的速度将其打成20mm厚的底垫层，而后用吊车将钢棒吊入炭块的燕尾槽内，调整合格后用楔夹紧固定。
4.1.4.3 炭块和钢棒缝隙分为8 次扎固，由两名捣固手加糊，并用层厚样板控制和刮平所加入的糊，由四名捣固手分别在炭块两侧，在统一指挥下由端头至中央以每次移动10mm 的速度打两个往返（端头应将锤头倾斜，使糊挤满）最上层用导板保护炭块，增加供糊量和捣锤往返次数（5～6 次），打平后取掉导板，刮掉多余炭糊，用手锤将缝面压光。
电解槽制作实施细则
电解槽制作实施细则电解槽是用来进行电解反应的装置，广泛应用于化工、冶金、环保等领域。
制作电解槽需要对材料、结构和工艺等方面进行详细的规划和实施。
以下是电解槽制作的实施细则，主要包括选材、结构设计、电解液和工艺流程等方面。
一、选材1.电解槽的主要材料应选择耐腐蚀性和导电性能良好的材料，如不锈钢、镍基合金等。
2.电解槽的密封材料应选用耐高温和耐腐蚀性能好的材料，如聚四氟乙烯、硅橡胶等。
3.电极材料应根据具体需求选择，常见的材料有钢、铁、铜等。
二、结构设计1.根据电解反应的需求确定电解槽的尺寸和形状。
2.电解槽一般分为上部槽体和下部槽体，上部槽体用于装载电解液，下部槽体用于收集产物。
3.电解槽的进出口要设计合理，确保电解液的流动和产物的排放顺畅。
4.电解槽最好采用模块化设计，方便拆卸和维修。
三、电解液1.根据具体反应的要求选择适当的电解液，如盐酸、硫酸、氢氧化钠等。
2.电解液的浓度和温度应根据反应的需要进行调整。
四、工艺流程1.清洗：在制作电解槽前，要对材料进行清洗，去除油污和杂质。
2.焊接：根据结构设计，对电解槽进行焊接和连接。
3.安装：将焊接好的电解槽安装到相应的位置。
4.密封：使用密封材料对电解槽进行密封，保证电解液不外泄。
5.连通：连接电解槽的进出口和电极，确保电解液的流动。
6.调试：进行电解槽的调试工作，保证其正常运行。
五、安全措施1.制作电解槽时要注意防火和防爆措施，请专业人员操作。
2.使用化学药品时要佩戴防护手套和鞋套，避免接触皮肤。
3.电解槽制作完成后，要进行压力和密封性能的测试，确保安全可靠。
六、维护保养1.定期检查电解槽的密封情况，如有泄漏要及时处理。
2.定期检查电解液的浓度和温度，根据需要进行调整。
3.定期清洗电解槽内部，去除产物和杂质。
通过以上实施细则，可以有效地指导电解槽的制作和使用。
在制作电解槽时，要注意选材、设计合理的结构、选择适当的电解液和完善的工艺流程，同时要加强安全措施和维护保养工作，确保电解槽的正常运行和长期稳定性。
电解槽生产工艺流程
电解槽生产工艺流程一、原料准备电解槽生产所需的主要原料包括金属材料（如不锈钢、铜等）和绝缘材料（如聚四氟乙烯、玻璃纤维等）。
在准备原料时，需要确保材料的质量和规格符合设计要求，同时需要进行严格的检验和测试，以确保原料的性能和稳定性。
二、电解槽设计电解槽设计是整个生产工艺流程中的重要环节，需要根据电解槽的工作原理和实际需求进行设计。
在设计过程中，需要考虑电解槽的结构、尺寸、材料、电解液的流动方式、电流密度等因素，以确保电解槽的性能和稳定性。
三、电解液配制电解液是电解槽中的工作介质，其成分和浓度对电解槽的性能有着重要的影响。
因此，在配制电解液时，需要严格按照配方进行操作，确保电解液的成分和浓度符合设计要求。
同时，还需要对电解液进行严格的检验和测试，以确保其质量和稳定性。
四、阳极制作阳极是电解槽中的重要组成部分，其质量和稳定性对电解槽的性能有着重要的影响。
在制作阳极时，需要采用合适的材料和工艺，确保阳极的结构和尺寸符合设计要求。
同时，还需要对阳极进行严格的检验和测试，以确保其质量和稳定性。
五、阴极制作阴极是电解槽中的另一个重要组成部分，其质量和稳定性也对电解槽的性能有着重要的影响。
在制作阴极时，需要采用合适的材料和工艺，确保阴极的结构和尺寸符合设计要求。
同时，还需要对阴极进行严格的检验和测试，以确保其质量和稳定性。
六、组装与焊接在完成阳极和阴极的制作后，需要进行组装和焊接工作。
在组装过程中，需要确保各个部件的位置和尺寸符合设计要求，同时需要保证部件之间的连接牢固、稳定。
在焊接过程中，需要采用合适的焊接工艺和技术，确保焊接质量和稳定性。
七、调试与运行在完成组装和焊接工作后，需要对电解槽进行调试和运行。
在调试过程中，需要对电解槽的各项性能进行测试和调整，确保其符合设计要求。
在运行过程中，需要定期对电解槽进行检查和维护，确保其正常运行和使用寿命。
同时，还需要对电解槽的运行数据进行记录和分析，以便及时发现和解决问题。
电解水电解槽结构
电解水电解槽结构电解水是一种重要的化学反应，在实践中也被广泛应用。
电解水的过程指的是使用电能来分解水分子产生氧气和氢气的反应。
这个反应需要使用电解槽来实现，因而电解槽结构的设计和选择也是影响电解水过程性能和效率的重要因素。
电解槽的结构是由电解槽壳体、电极、电解质及附件等组成的。
下面我们将分步骤讨论电解槽结构的主要组成部分及相关要素，帮助大家更好的理解电解槽结构的实现过程。
第一步：电解槽壳体电解槽壳体是电解槽重要的支撑部分。
电解槽壳体的特点是能够承受电极方向的牵拉、塑料变形，以及耐受化学腐蚀。
为此，电解槽壳体需要由非金属材料或工程塑料制成。
塑料电解槽一般具有强度高、密封性好、绝缘性强、透明度高、抗腐蚀、耐酸碱等特点。
第二步：电解质电解质是电解槽中极为重要的组成部分之一。
在电解水的过程中，电解质能够促进电流传导，使整个电解过程明显加速，同时也能促进电解后的产物分离。
一般来讲，电解质成分应该是尽量纯净，且能够提高电解效率的物质。
一些常用的电解质有NaCl（海盐）、KOH（氢氧化钾）等。
第三步：电极电极是电解槽中重要的直接参与反应的组成部分之一。
电解水的过程需要两组电极：阴极和阳极。
通常情况下，阴极就是负极而阳极就是正极。
这两组电极可以是金属板，碳棒等一些导电材料，不同电极所使用的材料将影响电解过程。
使用稀有金属制作的电极效果更佳。
第四步：电极辅助装置电极辅助装置是电解槽有效实现的必须条件之一。
其主要作用是分散气泡，防止极板上固壳物，使电极工作更为稳定。
常见的电极辅助装置有搅拌器、配气设备等。
这些装置工作时，应缓慢稳定，防止对电解槽物理结构造成损害。
综上，电解水电解槽的结构设计和实现需要综合考虑多种因素，才能够最优化地实现水分子分离产生氢气和氧气。
因此，电解槽结构的选择和设计非常关键，只有在设计合理的框架下，使用合适的材料和装置，才能够达到更高效率的电解水效果。
电解铝电解槽制作安装要点及措施
电解铝电解槽制作安装要点及措施以往传统的电解铝点企业自焙槽很难实现到自动化控制的水平，且们对其中的电解铝电解槽的制造安装过程进行了完善，突出其中的环保性能。
文章主要是分析了预焙电解铝电解槽制作安装设计中的要点，同时讲解了有效改善到预焙电解铝电解槽技术的相关措施，望能为有关人员提供到一定的参考和帮助。
标签：电解铝;电解槽;制作方案1、前言电解槽设计是现代铝电解槽所有用高效节能的关键。
铝生产质量能有效保障到铝电解槽的稳定运行，通过物理场设计应用到较为先进的生产技术中又将石墨化阴极炭块应用到其中，从而有效提升到铝电解槽的安装技术水平。
2、预焙电解铝电解槽制作安装设计要点2.1、物理场设计铝电解槽周围的母线和电压将在熔体中产生磁场能量。
熔体中的高压电流和磁场会产生电磁功率。
电磁场的力将导致熔体高速流动，并引起熔融铝的波动。
如果流速太快会损坏侧部的碳块。
主界面的挤压变形速度影响铝电解槽中铝与二氧化碳之间的不同反应，不利于降低脉冲电流的速度和效率，造成电解槽不稳定。
因此，建议从总线独特设计的另一个角度采用高级应用技术程序，以确保电流效率可高达94%以上，原铝质量达到较好的水平，直流能耗为13250kW之内。
2.2、先进的技术应用整流机组电综合自动化系统是电解铝生产的主要系统，具有功能强大、总体设计严谨等特性。
合理安装和调试可充分满足电解铝生产对电力的需求。
电力控制则是整个整流机组电气设计得以持续稳定运行的重中之重，也是一项核心技术，其控制水平的高低，直接决定了电解铝成品质量的好坏[1]。
正因如此，整流机组电气设备的安装和调试就显得尤为重要，其重要性主要体现在两个方面：其一，可有效保证电解铝生产过程中对直流电平衡稳定性的要求，其二，可大幅度提升电流效率，降低能耗和生产成本。
2.阳极提升技术，结构简单，制造更方便。
在菱形板旋转棒基本结构的阳极金属举升相关机理中。
3.根据铝电解槽壳体的受力情况，分析了船形铝电解槽壳体的工艺。
铝电解槽生产工艺和施工概述
铝电解槽生产工艺与施工概述铝电解槽生产是铝工业生产的核心。
近几年西方国家新建或扩建的大型铝厂几乎全部采用300KA级（包括160KA~600KA）铝电解槽生产铝。
铝工业生产主要是由三大块互相独立又相互依存的生产组成，即氧化铝生产、电解铝生产、铝用炭素材料生产。
三大块中电解铝生产是核心。
从工艺复杂程度看：氧化铝生产最复杂，铝用炭素材料生产排第二，电解铝生产排第三。
从投资额大小看：氧化铝生产最大，铝电解生产仅次，铝用炭素材料生产排后。
从施工工期看：氧化铝生产最长，铝电解生产其次，铝用炭素材料生产再次。
电解铝生产主要是铝电解槽。
一、电解厂房电解厂房一般为装配式钢筋混凝土排架结构。
厂房内为两层楼结构，底层有钢筋混凝土设备基础，安装铝电解槽及阴极母线等；第二层为操作层，标高一般约2~3m左右。
设备基础和二层楼结构均为钢筋混凝土结构。
屋面一般采用轻型钢屋盖，轻型墙面围护结构。
厂内配有多功能天车，供更换阳极炭块、出铝、运输等作业，轨顶标高一般为9m左右。
吊车梁一般为钢筋混凝土预制构件。
从建筑工程的角度，土石方、杯口基础、预制钢筋混凝土柱、预制钢筋混凝土吊车梁、现浇钢筋混凝土设备基础、轻型钢屋架、铝板瓦或彩板瓦等，都是常规施工方法施工。
二、铝电解槽主要工艺电解铝生产是把氧化铝中的铝转变为金属铝的过程。
其生产的主要原理是以熔融的冰晶石—氧化铝体系作为电解质，以炭素材料作为两极（即阳极和阴极），炭素阳极安装在电解槽上部，阳极母线强大的直流电（30~320KA，不同的铝电解槽采用不同的电流）通过炭素阳极材料导入电解槽的电解液与铝液层并参与电化学反应，然后从炭素阴极材料经阴极母线导出。
直流电在电极间产生热能并保持正常的电解温度（920~950℃），使冰晶石和氧化铝熔融体变成离子状态，在炭素阳极底部发生分解氧化铝的复杂的电化学反应（称阳极反应），阳极的最终产物是CO和CO2的混合气体（一般情况下，生成的CO约占30%左右），在阴极上析出液态金属铝，再铸成铝锭，完成铝的生产。
5.1电解槽制作方案
5.1 电解槽槽体制作安装施工方案5.1.1 电解槽技术性能简介5.1.1.1 300KA预焙阳极电解槽由槽底支撑梁、摇篮式槽壳、上部结构(包括阳极母线、升降机构、打壳下料系统、大梁立柱)和槽罩组成。
5.1.1.2 摇篮式槽壳由槽壳和摇篮架构成，槽壳装于摇篮架上，安装时放置于槽底工字钢底梁上，工字钢底梁纵向安装在基础砼上。
5.1.1.3 槽壳是由钢板组成的船形结构，由1块底板、两块侧板、两块斜侧板和两块端板组成。
端板的两个端部围成1／4周长圆弧，斜侧板与侧板及斜侧板与底板连接均呈1350角(图3．3．2)，斜侧板与端板1／4周长圆弧部分连接相贯，形成部分椭圆。
图3．3．25.1.1.4 摇篮架底部由工字钢构成，两侧由钢板组成立柱。
数组摇篮架沿槽壳纵向相隔一定间距布置。
5.1.1.5 上部结构(大梁立柱)为型钢和钢板焊接结构，钢大梁立柱厂面用槽盖板封闭，槽盖板为钢板组焊结构。
5.1.2 工程施工特点及关键施工技术5.1.2.1 电解槽槽壳结构庞大，槽壳制作的主要技术难度是焊接变形大，特别是槽壳壁板结构因加固围板不对称设计易使端板焊后内口尺寸超差、长侧板结构焊后产：生纵向收缩。
因此在槽壳制作过程中控制变形技术足施工的关键。
5.1.2.2 摇篮架和上部大梁立柱是电解槽承重受力部件，保证焊缝质量、加强现场焊接施工管理尤为重要。
5.1.2.3 电解槽制作、安装工程量大、工期紧，采取可行的质量保证措施，合理配置劳动力，采取流水作业组织施工，应做全面综合考虑。
5.1.3 施工工艺流程5.1.3.1 电解槽制作流程电解槽钢结构制作全部在电解槽制作区内进行，各主要结构部件制作施工流程：(1)电解槽壳制作工艺流程(2) 槽壳底板制作工艺流程(3) 槽壳端板结构制作工艺流程(4) 槽壳侧板结构制作工艺流程(5)摇兰架制作工艺流程(6) 大梁立柱工艺流程(7) 槽底支撑梁工艺流程5.1.3.2 电解槽安装(1)在制作场地完成的电解槽部件按单台配套运至电解槽组装平台，在组装平台上先将槽壳底板、槽壳两端板结构及槽壳两侧板结构拼装焊接成整体，检查合格后再运至电解车间安装。
电解槽制作方案
电解槽制作方案1. 引言电解槽是一种用于电化学反应的装置，广泛应用于金属表面处理、电镀、电解精炼等工业领域。
本文档将介绍一种电解槽的制作方案，包括所需材料、制作步骤和注意事项。
2. 材料准备制作电解槽所需的材料主要包括：•不锈钢板•铜板•导电胶带•导线•双极电源•酸碱溶液3. 制作步骤3.1 制作容器首先需要制作一个具备一定尺寸和容量的容器，以容纳电解液和待处理的工件。
这里我们选择不锈钢板作为容器的材料。
1.根据所需容器尺寸，将不锈钢板裁剪成合适的大小，并确保边缘光滑，以免伤到操作人员。
2.将不锈钢板弯折成所需形状，使用搭接焊接技术将板材焊接成容器的形状，确保焊接牢固。
3.使用砂纸将焊接处打磨光滑，以免产生尖锐的边缘。
3.2 架设电极电解槽需要两个电极，一个用作阳极，一个用作阴极。
这里我们选择铜板作为电极材料。
1.将铜板裁剪成合适的大小，确保能够覆盖待处理工件的表面。
2.将铜板固定在不锈钢容器中，可以使用导电胶带或焊接来固定。
3.确保电极与不锈钢容器之间有足够的间隙，以便电解液流动。
3.3 连接电源和电解质1.将双极电源连接到电解槽的阳极和阴极上，确保正确连接并遵循安全操作规程。
2.准备相应的酸碱溶液，根据所需的电解过程选择正确的电解质。
3.将酸碱溶液倒入电解槽中，确保液位适当并且液体充满容器。
4. 注意事项在制作电解槽的过程中需要注意以下几点：•操作过程中应当穿戴好防护设备，如手套、护目镜等，以避免对人身伤害。
•确保电解槽的容器材料具备良好的耐酸碱性能，以免因化学反应而对容器造成损坏。
•严格按照操作规程操作，避免在不了解电解过程和设备性能的情况下进行操作。
•尽量保持电解液的温度稳定，避免温度过高或过低对电解效果产生影响。
5. 结论通过本文档的制作方案，我们可以成功制作一个电解槽用于电化学反应。
同时，在操作过程中要严格遵守安全规程，确保操作人员和设备的安全。
制作完成后，可以根据具体需求进行调整和优化，以达到更好的电解效果。
电解槽制作方法范文
电解槽制作方法范文电解槽是用于电解过程的装置，通常用于电解制取金属或进行电镀等工艺。
下面将介绍电解槽的制作方法。
1.设计电解槽的结构和尺寸。
首先需要确定电解槽的用途和电解物质，根据电解过程的需求来设计电解槽的结构。
通常电解槽由两个槽体组成，一个工作槽体和一个循环槽体。
工作槽体用于存放电解溶液和电极，而循环槽体则用于循环供应电解液。
2.选择适当的材料。
电解槽常使用耐酸碱腐蚀的材料，例如塑料、不锈钢等。
根据电解液的特性选择合适的材料，确保电解槽的耐腐蚀性能。
3.制作电解槽的外壳。
根据设计要求，将所选择的材料按照尺寸要求加工成电解槽的外壳。
需要注意的是，外壳在加工过程中需要保持光滑，避免有锯齿或其他不平整的表面。
4.设计和制作电解槽的隔膜。
电解槽中常常需要使用隔膜来分隔阳极和阴极，以防止电解液中的物质相互反应。
隔膜的材料通常是离子交换膜或滤纸。
根据电解过程的需要，设计并制作适合的隔膜。
5.设计电极和电解槽的连接部件。
电解槽中的电极与电源相连接的部件需要设计和制作。
通常电极由导电材料制成，例如铜、钢等。
连接部件一般使用螺栓或螺母等固定在电解槽上。
6.组装电解槽。
将制作好的电解槽外壳和部件进行组装，确保各个部件之间的连接牢固以及电解槽的密封性能良好。
7.测试电解槽的性能。
组装完成后，需要进行一系列的测试，例如检查电解槽的密封性能、电极与电源之间的连接是否正常等，以确保电解槽能够正常工作。
8.调试和维护电解槽。
一旦电解槽开始投入使用，需要定期进行调试和维护工作，例如清洗电解槽、更换电解液等，以保持电解槽的正常运行。
总结起来，电解槽的制作方法包括设计电解槽的结构和尺寸、选择适当的材料、制作外壳和隔膜、设计连接部件、组装电解槽、测试性能以及进行调试和维护等步骤。
这些步骤需要根据具体的应用和需求进行调整，制作出满足需求的电解槽。
电解槽制作安装
电解槽制作安装电解槽壳制作：先作一样板槽，合格后方可大批下料制作。
3.1.1 结构特点：槽壳是由钢板组成的船形结构，由一块底板、两块侧板和两块端板组成，斜侧板与直侧板及底板直接均呈135°角。
斜侧板与端板连接部分相贯形成部分椭圆，侧板与端板外均布置有加固围板和筋板，如图所示。
电解槽壳制作工艺流程图（见附图一）3.1.2 电解槽壳制作方法：电解槽制作场地场地设置10t 龙门吊2 台。
铺设钢平台两座50m×20m。
制作场地总面积2000 平米，场地布置见平面图。
电解槽壳制作分两部分：底板制作和槽壳壁板制作。
3.1.2.1 底板制作：（1）底板是由两块或两块以上的钢板拼焊而成的，拼焊前，先检查钢板的不平度，要求是：1m 凹凸不平度小于1mm，不合格进行校平，对接缝采用I 型。
（2）底板在组对平台上点焊固定，组对平台用料约4 吨，采用埋弧自动焊焊接，为保证质量加引弧板，材质与底板相同，焊缝最大间隙2—3mm。
为消除焊接变形做适当反变形，焊接采用先焊横缝后焊纵缝的焊接工艺。
焊完一面后反面用碳弧气刨清根再焊另一面，翻转底板时用［20 制成的扁担夹具翻转。
（3）焊后检查平整度，要求同①，不合格校平。
（4）合格后划出中心线，按底板设计尺寸划线切割，切余部分可用做加强筋板。
3.1.2.2 壁板制作壁板分端板结构和侧板结构两部分，端板结构是端板与其筋板组对焊接在一起形成的，侧板结构是直侧板，斜侧板及纵向水平筋板组对焊接在一起形成的。
（1）端板结构制作A．端板结构组焊胎具制作如图：B．加强筋板下料后组对焊接成数组丁字板，焊后一次调平、调直。
C．围带下料后以4 条为一组在液压胎具上一次压制成形，控制内壁净尺寸。
D．端板下料后在液压胎具上压制成型，用内弧板检查弧度，控制内壁净尺寸为设计尺寸-10m。
E．将制好的端板扣在胎具上，用卡具使其与胎具紧密接触，然后划线组对筋板和围板，点焊对焊缝长度＞40mm，进行焊接，焊接顺序为先焊筋板间焊缝，后焊筋板与端板间焊缝。
电解槽作业指导书
SY-400KA电解槽制作安装作业指导书编制单位：河南九冶建设有限公司陕县恒康项目部陕县恒康铝业电解槽钢结构制作安装工程，是电解铝工程建设中的关键项目，电解槽采用400KA大型预焙槽，其工艺技术、设备选型等均达到国内先进水平，均为国内首次采用,制作工艺复杂、质量要求高,施工难度大，工期紧迫,为给业主提供全合格的产品,满足制作工艺要求，特制定本作业指导书，望施工小组严格按照作业指导书要求施工。
1、电解槽主要构件制作⑴、摇篮底梁制作摇篮底梁组装流程底部工字钢与上、下补强板组焊→立柱插接、找正、点固→组装支撑三角板→组装斜筋板→焊接→组焊连接孔板→调整验收→合格入库。
摇篮底梁由底部的工字钢与上、下补强板组焊的底梁与两端工字截面钢板组焊的立柱，组合成U型结构,底部工字钢应校直，不直度≤1/1000mm，扭曲度≤3mm，工字钢下料应放长5mm焊接收缩量.两端工字截面立柱组焊时应在胎具上进行，焊接采取防变形措施,以保证组装的精确.⑵槽壳制作槽壳由底板和闭合的周圈壁板组合成船形板结构。
底板用4块钢板拼焊成形,但每块钢板宽度不能小于1000mm。
壁板由端面板和侧面板,组焊成形，在组装槽壳前，应把端面板的壁板与其加强筋板，组装焊接在一起,简称端板结构;侧面板的壁板与其水平翼板和斜侧板组装焊接在一起简称侧板结构。
端板结构和侧板结构制作过程中关键问题是采用合理的组装顺序和焊接工序来控制焊接变形。
二氧化碳气体保护焊，具有焊后构件变形小,成本较低,生产效率高，抗裂性能好，工艺先进等独特优点。
槽壳焊接应采用二氧化碳气体保护焊接。
①底板制作a下料前，应画出底板拼接排板图，最多四块钢板组成，但每块钢板宽度不能小于1000mm。
b底板选用的钢板应平直，不平度≤1/1000 mm波状起伏每平方米不大于1毫米，因底板成形面积较大,运输困难，可以在下料场按排版图尺寸，拼接画线切割，编号、分片运到安装车间，组装焊接。
c安排版图编号分片把钢板放在组装平台上,进行焊接，对接间隙≤0。
