铁路供供电安全检测监测系统（6C系统）是对牵引供电和 接触网设备进行全面检测与监测的综合系统，为铁路供电设备的 安全运行、运行状态和参数的综合分析、设备的维修提供技术依 据。
1 高速弓网综合检测装置功能 （1）基本组成 高速弓网综合检测装置由以下八大系统组成：接触网几何 参数测量装置、弓网受流参数测量系统、接触网网压、网流 测量系统、检测信息定位定标系统、高压侧电源装置、高低 压侧信号的传输系统、数据采集系统及检测信息分析系统。
第二章 供电安全检测监测系统
高速铁路和客用专线的快速发展，对牵引供电系统运行安全提出了更高要 求，为提高铁路供电的安全性和可靠性，构建了供电安全检测监测系统（以下 简称6C系统），6C系统作为铁路供电系统的组成部分，是保障供电设备安全可 靠运行的必要手段，是保证铁路运输安全畅通的重要技术装备。
1 高速弓网综合检测装置
第一章 高速铁路接触网检测监测系统建设的必要性
信息化智能化技术发展应用的驱动。随着信息和智能技术日 新月异的发展，并在供电系统设备检测和检测中的不断应用和发 展，为我们建立供电安全检测监测系统提供了技术支撑。
第一章 高速铁路接触网检测监测系统建设的必要性
减低安全风险提高检测质量的内需。在接触网安全管理规程 中规定“160km/h及以上的线路点外禁止人员上线”， 特别是高速 铁路要求对“以人为主”的供电设备检测和检测方式进行变革，急 需建设“信息化、智能化”的供电安全检测监测系统。
4 离线的检测 （1）检测意义
所谓离线就是指运行中的受电弓与接触线机械脱开。这就意 味着断电，因而伴随着就有火花电弧产生，这种现象会加剧受电 弓滑板与接触线的磨耗，严重时甚至会中断接触线对电力机车的 供电。

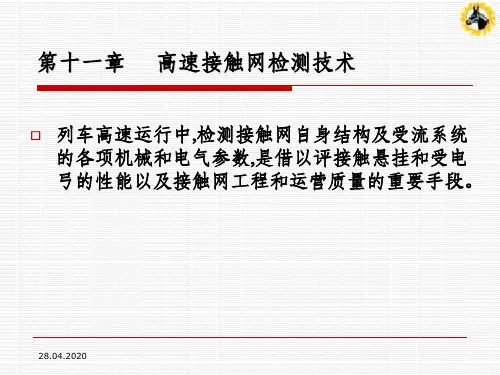

高速接触网检测技术ppt课件
28.04.2020
除此之外，为保证受电弓的均匀磨耗、安全运行和 维护的需要，还应测量出以下若干项目：
（1）接触线拉出值及偏移值，包括拉出值的超限值及 极限值；
（2）在线岔始触区两组接触线的高差； （3）在锚段关节及道岔处接触线的相对位置； （4）在定位点处定位管的侧斜度； （5）接触线的磨耗（包括剩余直径的平均值，磨耗允 许的限界值以及特殊区段的偏磨等）； （6）特殊硬点测量（区分绝缘器等）； （7）在流过最大持续电流时接触线的温升； （8）在紧密运行状态下馈电区首末端接触网的电压水 平等。
28.04.2020
三、定位管坡度（gradient of location tube）的检测 采用激光技术检测定位管坡度
同时，根据对拉出值的检测，又可以知道该点的拉出值， 因而，可以计算出定位管的坡度值，其算式为：28.04.来自020arctadne
ba
四、线岔（contact wire cross）检测
固然利用上述四种特征都检测出离线信号，但分析 以上四种特征，选择哪一种作为离线的依据好呢？这里有 一个条件和准确度的问题。
28.04.2020
五、离线（deviation wire）检测
在利用第一种特征作为测量的依据时，就必须把测量 设备装在机车上，而接触网其他参数的测量设备是装在试 验车上的，这就不便于同时集中记录各项参数。若利用第 二种特征作为测量的条件时，就必须试制选择性极高，防 干扰能力特强的接收装置，一是难度较高，二是效果不一 定好。利用第三种特征作为测量的依据时，则存在一个严 重的问题，就是当机车在惰行（即不取流）中离线时也有 高频火花产生。利用火花电流变化陡峭的第三种特征制造 的装置，不能有效地防止来自机车的干扰，且在接触网无 电时又不能测量。因此，这里介绍的我国研制的JLY-1型 离线检测装置是利用第四种特征，即利用离线时受电弓与 接触导线间电阻变大的基本原理，来实现离线的测量。
除此之外，为保证受电弓的均匀磨耗、安全运行和 维护的需要，还应测量出以下若干项目：
（1）接触线拉出值及偏移值，包括拉出值的超限值及 极限值；
（2）在线岔始触区两组接触线的高差； （3）在锚段关节及道岔处接触线的相对位置； （4）在定位点处定位管的侧斜度； （5）接触线的磨耗（包括剩余直径的平均值，磨耗允 许的限界值以及特殊区段的偏磨等）； （6）特殊硬点测量（区分绝缘器等）； （7）在流过最大持续电流时接触线的温升； （8）在紧密运行状态下馈电区首末端接触网的电压水 平等。
28.04.2020
三、定位管坡度（gradient of location tube）的检测 采用激光技术检测定位管坡度
同时，根据对拉出值的检测，又可以知道该点的拉出值， 因而，可以计算出定位管的坡度值，其算式为：28.04.来自020arctadne
ba
四、线岔（contact wire cross）检测
固然利用上述四种特征都检测出离线信号，但分析 以上四种特征，选择哪一种作为离线的依据好呢？这里有 一个条件和准确度的问题。
28.04.2020
五、离线（deviation wire）检测
在利用第一种特征作为测量的依据时，就必须把测量 设备装在机车上，而接触网其他参数的测量设备是装在试 验车上的，这就不便于同时集中记录各项参数。若利用第 二种特征作为测量的条件时，就必须试制选择性极高，防 干扰能力特强的接收装置，一是难度较高，二是效果不一 定好。利用第三种特征作为测量的依据时，则存在一个严 重的问题，就是当机车在惰行（即不取流）中离线时也有 高频火花产生。利用火花电流变化陡峭的第三种特征制造 的装置，不能有效地防止来自机车的干扰，且在接触网无 电时又不能测量。因此，这里介绍的我国研制的JLY-1型 离线检测装置是利用第四种特征，即利用离线时受电弓与 接触导线间电阻变大的基本原理，来实现离线的测量。
接触网参数检测技术课件 (一)

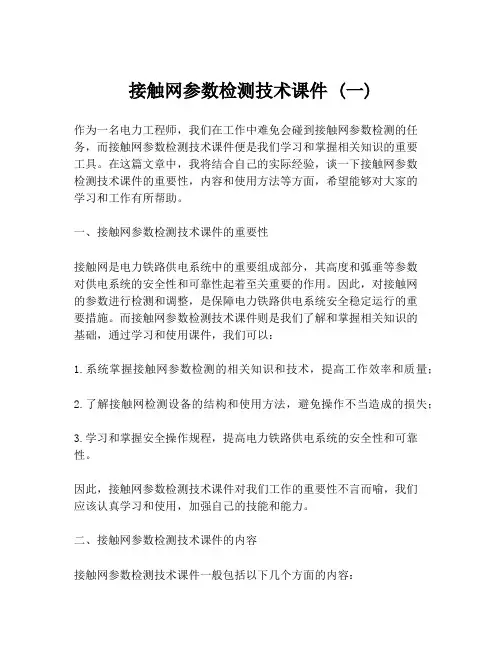

接触网参数检测技术课件 (一)作为一名电力工程师，我们在工作中难免会碰到接触网参数检测的任务，而接触网参数检测技术课件便是我们学习和掌握相关知识的重要工具。
