电动平车，车间过跨车是一种电动有轨厂内运输车辆，有结构简单、使用方便、维护容易、承载能力大、不污染环境的优点。
广泛用于机械制造和钢铁企业、造船业、汽车制造业，作为车间内配合行车运移重物过跨之用。
KPD系列是36V～24V低压轨道供电电动平车。
KPD系列电动平车高度降低、台面加强、改型容易、维护方便。
KPD系列电动平车的低压36V～24V轨道供电是总结在KPT系列基础上创造提升产品而设计的，不用电缆，安全，不妨碍交叉运输，实行遥控和自动化，可以在弯道、环行道甚至岔道上长距离运行，为厂区运输平面布置的合理化提供有1
利条件。
见图
二、型式、基础参数和尺寸：
1、型式
KPD系下列电动平车型式按其台状况、供电方式分为四种，其表示方式见表1。
系列KPD KPD
台面状况
供电方式36V单相或24V单相36V三相或24V三相
钢板台面S
铺轨台面I SI
新乡市百分百机电有限公司是生产电动平车的专业公司，公司技术力量雄厚，拥有一支高素质的技术队伍和施工队伍，对公司发展起到了关键保障作用。
公司注册资本500万元，
主要经营电动平车领域六大系列产品的研发、制造、销售、服务以及生产，公司通过改扩建
工程和产能提升技改项目的实施，实现了工艺、效率、试验检测能力、产品品质、节能等目
标以及产能提升。
铁路平车尺寸参数
铁路平车尺寸参数
铁路平车尺寸参数是指铁路平车的规格、尺寸和相关参数。
铁路平车是一种用于运输货物和设备的平台车辆，通常由车架、车轮、托架和护栏等部件组成。
它们通常用于重载和大型物品的运输，如钢材、机器设备、大型容器等。
铁路平车的尺寸参数包括长度、宽度、高度和净载重量等方面。
其中，长度是指车辆的总长度，包括车头和车尾，通常在20米至30米之间。
宽度是指车辆的宽度，通常在2.6米至3.2米之间。
高度是指车辆的高度，包括车架和车轮，通常在1.2米至1.5米之间。
净载重量是指车辆的最大载重量，通常在50吨至100吨之间。
除了尺寸参数外，铁路平车还有一些相关参数需要考虑，如轮距、轮径、制动方式等。
轮距是指车轮轴之间的距离，通常在1.3米至1.8米之间。
轮径是指车轮
的直径，通常在0.8米至1.2米之间。
制动方式包括手动制动和自动制动两种，其
中自动制动可以通过空气制动或电力制动实现。
在运输过程中，铁路平车的尺寸参数和相关参数对于安全运输至关重要。
运输前需要对货物进行尺寸测量和重量测量，确保铁路平车的尺寸和净载重量能够满
足运输要求。
同时，还需要根据货物的特点选择合适的铁路平车，并对其进行维护和检修，确保车辆的安全性和稳定性。

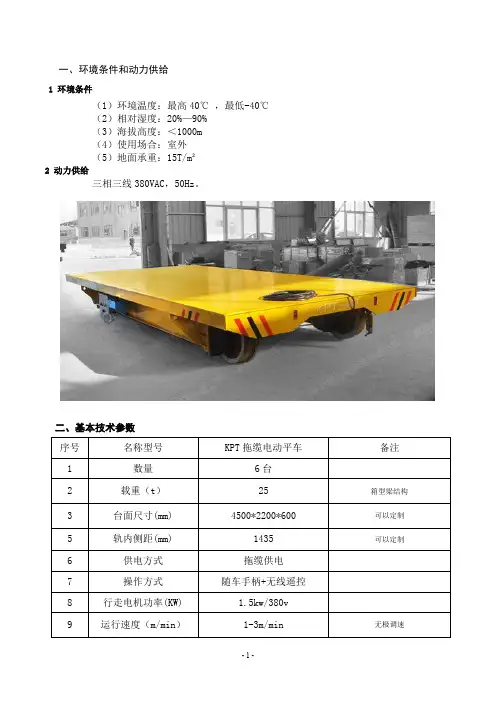

载重25吨拖缆电动轨道平车参数配置和技术要求
一、环境条件和动力供给1环境条件（1）环境温度：最高40℃，最低-40℃（2）相对湿度：20%—90%（3）海拔高度：＜1000m（4）使用场合：室外（5）地面承重：15T/m²2动力供给三相三线380VAC，50Hz。
二、基本技术参数序号名称型号KPT拖缆电动平车备注1数量6台2载重（t）25箱型梁结构3台面尺寸(mm)4500*2200*600可以定制5轨内侧距(mm)1435可以定制6供电方式拖缆供电7操作方式随车手柄+无线遥控8行走电机功率(KW) 1.5kw/380v9运行速度（m/min）1-3m/min无极调速10运行长度(m)30m根据运行长度自配电缆12控制器3kw/1.5kw/380v/变频13车轮直径(mm)￠400车轮材质:ZG55,14荐用钢轨P2415颜色中黄色黑红相间警示条三、电动平车性能描述电动平车，又叫过跨车，是一种厂内有轨电动运输车辆，具有结构简单、使用方便、承载能力大、不怕脏不怕砸、维护容易、使用寿命长等特点，因其方便、壮实、经济、实用、易清理等诸多优点，成为企业厂房内部及厂房与厂房之间经常性、行程固定时移动重物的首选运输工具。
按照甲方要求，供电系统采用拖链供电电动平车，该系列电动平车不受时间的限制，适用于使用比较频繁，工作量比较大的场合。
选用拖链供电，该型电动平车工作原理是：通过电缆线供电提供动力通过电机带动平车行走，平车设有随车控制按钮，可控制平车前进、后退、停止。
平车采用电磁制动电机制动，制动平稳、可靠、使用安全、检修方便。
为了保证平车运行的安全，在平车的操作按钮上加装了紧急停止按钮，在平车两端设置了声光报警装置。
制动系统采用电磁制动器，具有失电自动制动功能，可以在手动释放刹车，保证人可以推动平车运行。
四、电动平车主要配置和技术要求KPT系列电动平车由车架、传动装置、主从动轮对和电气设备等组成。
1、车架电动平车制造按JB/T6172-2010行业标准，车架结构材料为Q235-B，平车钢构架采用优质钢材，结构设计合理，承重能力强，在保证承载强度的基础上，尽量减轻结构的自重。
铁路特种车简介

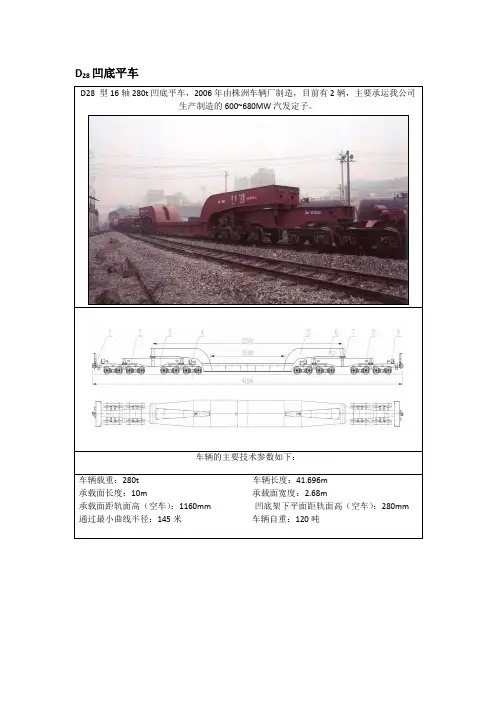

D28 型16轴280t凹底平车，2006年由株洲车辆厂制造，目前有2辆，主要承运我公司生产制造的600~680MW汽发定子。
车辆的主要技术参数如下：车辆载重：280t 车辆长度：41.696m承载面长度：10m 承载面宽度：2.68m承载面距轨面高（空车）：1160mm 凹底架下平面距轨面高（空车）：280mm 通过最小曲线半径：145米车辆自重：120吨DA25型16轴250t凹底平车，2006年由哈尔滨车辆厂制造，目前有6辆，主要承运我公司生产制造的300~360MW汽发定子。
车辆的主要技术参数如下：车辆载重：250t 车辆长度：40.026m承载面长度：10m 承载面宽度：2.7 m承载面距轨面高（空车）：1050mm 凹底架下平面距轨面高（空车）：280mm通过最小曲线半径：180米车辆自重：127.5tD37型24轴370t凹底平车，由齐齐哈尔轨道装备公司制造，目前有1辆，主要承运我公司生产制造的1000MW汽发内定子。
车辆的主要技术参数如下：车辆载重：370t 车辆长度：61.416m承载面长度：11.5m 承载面宽度：2.9m承载面距轨面高（空车）：1380mm 凹底架下平面距轨面高（空车）：500mm通过最小曲线半径：300m 车辆自重：200tDA21型16轴210t凹底平车，由哈尔滨车辆有限公司制造，主要承运我公司生产制造的200MW及以下汽发定子。
车辆的主要技术参数如下：车辆载重：210t 车辆长度：37.996m承载面长度：9.8m 承载面宽度：2.7m承载面距轨面高（空车）：940mm 凹底架下平面距轨面高（空车）：250mm 通过最小曲线半径：180m 车辆自重：122.8tD26型16轴260t凹底平车，D26型260吨凹底平车是株州车辆厂与四方车辆研究所共同开发研制的国内首辆折角式凹底平车，主要承运我公司生产制造的600~680MW汽发定子。
车辆的主要技术参数如下：车辆载重：260t 车辆长度：41.396m承载面长度：9.8m 承载面宽度：2.68 m承载面距轨面高（空车）：1150mm 凹底架下平面距轨面高（空车）：250mm通过最小曲线半径：145米车辆自重：140tD25A型16轴250t凹底平车，D25A型250吨凹底平车是株州车辆厂与四方车辆研究所共同开发研制的国内凹底平车，主要承运我公司生产制造的300~360MW汽发定子。

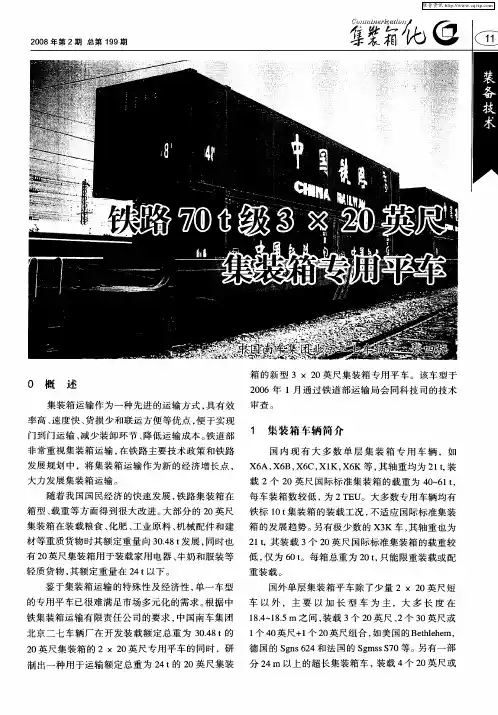

铁路70t级3×20英尺集装箱专用平车
