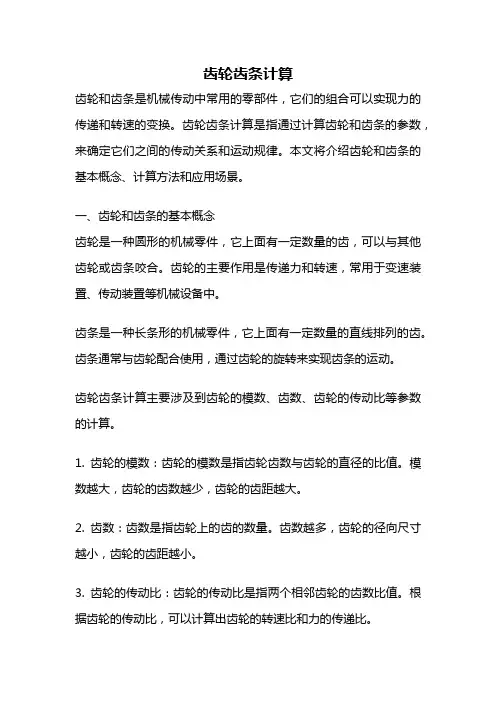

齿轮齿条计算

齿轮齿条计算齿轮和齿条是机械传动中常用的零部件，它们的组合可以实现力的传递和转速的变换。

齿轮齿条计算是指通过计算齿轮和齿条的参数，来确定它们之间的传动关系和运动规律。

本文将介绍齿轮和齿条的基本概念、计算方法和应用场景。

一、齿轮和齿条的基本概念齿轮是一种圆形的机械零件，它上面有一定数量的齿，可以与其他齿轮或齿条咬合。

齿轮的主要作用是传递力和转速，常用于变速装置、传动装置等机械设备中。

齿条是一种长条形的机械零件，它上面有一定数量的直线排列的齿。

齿条通常与齿轮配合使用，通过齿轮的旋转来实现齿条的运动。

齿轮齿条计算主要涉及到齿轮的模数、齿数、齿轮的传动比等参数的计算。

1. 齿轮的模数：齿轮的模数是指齿轮齿数与齿轮的直径的比值。

模数越大，齿轮的齿数越少，齿轮的齿距越大。

2. 齿数：齿数是指齿轮上的齿的数量。

齿数越多，齿轮的径向尺寸越小，齿轮的齿距越小。

3. 齿轮的传动比：齿轮的传动比是指两个相邻齿轮的齿数比值。

根据齿轮的传动比，可以计算出齿轮的转速比和力的传递比。

三、齿轮齿条计算的方法齿轮齿条计算的方法主要有几种常用的方法，包括几何法、模数法和齿廓法等。

1. 几何法：几何法是通过几何关系来计算齿轮的参数。

根据齿轮的模数、齿数和齿廓等参数，可以计算出齿轮的尺寸和传动比。

2. 模数法：模数法是通过齿轮的模数来计算齿轮的参数。

根据齿轮的模数和齿数，可以计算出齿轮的直径、齿距和传动比。

3. 齿廓法：齿廓法是通过齿轮的齿廓形状来计算齿轮的参数。

根据齿轮的齿廓形状、齿数和齿轮的模数，可以计算出齿轮的尺寸和传动比。

四、齿轮齿条计算的应用场景齿轮齿条计算在机械设计和制造中有着广泛的应用。

它可以用于计算齿轮传动的转速比和力的传递比，从而确定齿轮和齿条的合理参数。

齿轮齿条计算还可以用于设计和制造各种机械传动装置，如汽车变速器、机床传动装置、工程机械传动装置等。

通过对齿轮和齿条的计算，可以确保传动装置的可靠性和效率。

除此之外，齿轮齿条计算还可以应用于机械制造过程中的工艺规划和零件加工。

齿轮齿条的传动计算[高效]

齿轮齿条的传动计算齿轮与齿条传动特点齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。

齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为v=(/)60dn mm s π式中 d ——齿轮分度圆直径，mm ；n ——齿轮转速，min r 。

其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。

齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。

只是在非标准安装时，齿条的节线与分度线不再重合。

齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。

齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及1B 之间的长度。

齿轮齿条传动的几何尺寸计算齿轮与齿条传动的尺寸计算见表齿条的主要特点：（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。

（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。

（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。

齿轮的模数为1,齿数为11则，分度圆直径 d=m*z=11mm 周长：34.54mm齿条的速度：20*34.54*0.001/60=0.69m/s扭矩45kgf.cm转换单位为 45*9.8*0.01=4.41Nm齿条推力4.41/（11*0.001）=400.9N 齿条受到的力=T/r（齿轮半径）不知道是否对?。

齿轮齿条的传动计算

齿轮齿条的传动计算齿轮与齿条传动特点
齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。

齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为
v=
(/)60
dn
mm s π
式中 d ——齿轮分度圆直径，mm ； n ——齿轮转速，min r 。

其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。

齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。

只是在非标准安装时，齿条的节线与分度线不再重合。

齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。

齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及1B 之间的长度。

齿轮齿条传动的几何尺寸计算
齿轮与齿条传动的尺寸计算见表表齿轮齿条传动的几何尺寸计算
齿条的主要特点：
（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。

（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。

（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。

Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

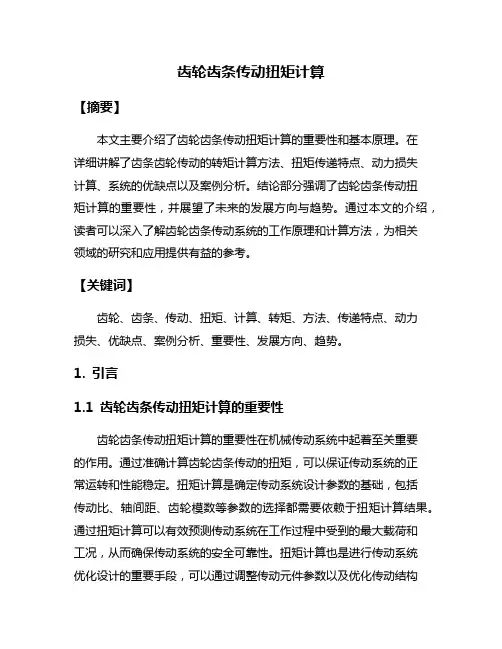

齿轮齿条传动扭矩计算

齿轮齿条传动扭矩计算【摘要】本文主要介绍了齿轮齿条传动扭矩计算的重要性和基本原理。

在详细讲解了齿条齿轮传动的转矩计算方法、扭矩传递特点、动力损失计算、系统的优缺点以及案例分析。

结论部分强调了齿轮齿条传动扭矩计算的重要性，并展望了未来的发展方向与趋势。

通过本文的介绍，读者可以深入了解齿轮齿条传动系统的工作原理和计算方法，为相关领域的研究和应用提供有益的参考。

【关键词】齿轮、齿条、传动、扭矩、计算、转矩、方法、传递特点、动力损失、优缺点、案例分析、重要性、发展方向、趋势。

1. 引言1.1 齿轮齿条传动扭矩计算的重要性齿轮齿条传动扭矩计算的重要性在机械传动系统中起着至关重要的作用。

通过准确计算齿轮齿条传动的扭矩，可以保证传动系统的正常运转和性能稳定。

扭矩计算是确定传动系统设计参数的基础，包括传动比、轴间距、齿轮模数等参数的选择都需要依赖于扭矩计算结果。

通过扭矩计算可以有效预测传动系统在工作过程中受到的最大载荷和工况，从而确保传动系统的安全可靠性。

扭矩计算也是进行传动系统优化设计的重要手段，可以通过调整传动元件参数以及优化传动结构来提高传动效率、降低动力损耗。

准确的齿轮齿条传动扭矩计算不仅可以提高传动系统的性能和可靠性，还可以有效降低系统的维护成本和能源消耗。

在实际工程中，对齿轮齿条传动扭矩计算的重视程度直接影响到传动系统的工作效率和稳定性，因此在设计和运行过程中都需要认真对待这一环节。

1.2 齿轮齿条传动的基本原理齿轮齿条传动是一种常用的传动形式，其基本原理主要包括齿轮和齿条两部分。

齿轮是一种带有齿形的机械零件，通过其齿与其他齿轮或齿条的齿配合，实现能量的传递和转换。

齿条则是一种长条状的零件，其上带有一定形状的齿，与齿轮的齿形匹配，可以实现齿轮与齿条之间的传动。

在齿轮齿条传动中，齿轮的作用是将来自动力源的输入转矩转化为输出转矩，并通过与齿条的配合使齿条产生相应的运动。

齿轮的齿数、模数、齿厚等参数的设计对传动系统的性能具有重要影响。

(完整版)齿轮齿条传动设计计算.docx

1. 选定齿轮类型、精度等级、材料级齿数1）选用直齿圆柱齿轮齿条传动。

2）速度不高，故选用 7 级精度（ GB10095-88）。

3）材料选择。

由表10-1 选择小齿轮材料为 40Cr(调质 )，硬度为 280HBS ，齿条材料为 45 钢（调质）硬度为 240HBS 。

4）选小齿轮齿数 Z 1 =24，大齿轮齿数 Z 2 = ∞。

2. 按齿面接触强度设计由设计计算公式进行计算，即3K t T 1 u + 1 Z Ed 1t ≥ 2.32√ ?( )2φdu[ σ ]H(1) 确定公式内的各计算数值1）试选载荷系数 K t =1.3。

2）计算小齿轮传递的转矩。

（预设齿轮模数 m=8mm,直径 d=160mm ）T 1 = 95.5 ×105 P 1=95.5 ×105 ×0.2424n 17.96= 2.908 ×105 N ?mm3) 由表 10-7 选齿宽系数 φ =0.5。

d14）由表 10-6 查得材料的弹性影响系数 Z E = 189.8MPa 2 。

5）由图 10-21d 按齿面硬度查得小齿轮的接触疲劳强度极限σ= 600MPa;齿Hlim1 条的接触疲劳强度极限 σ= 550MPa 。

Hlim26）由式 10-13 计算应力循环次数。

N 1 = 60n 1 jL h= 60 × ( 2× 0.08× 200 × ) = × 4 7.96 ×1 × 4 6.113 107)由图 10-19 取接触疲劳寿命系数 K HN1 = 1.7。

8）计算接触疲劳许用应力。

取失效概率为 1%，安全系数 S=1，由式（ 10-12）得[ σH ] 1 =K HN1 σHlim1×600MPa = 1020MPa= 1.7S(2) 计算1）试算小齿轮分度圆直径 d ,代入 [σ ] 。

齿轮齿条的传动计算(精选.)

齿轮齿条的传动计算齿轮与齿条传动特点齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。

齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为v=(/)60dn mm s π式中 d ——齿轮分度圆直径，mm ； n ——齿轮转速，min r 。

其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。

齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。

只是在非标准安装时，齿条的节线与分度线不再重合。

齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。

齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及1B 之间的长度。

齿轮齿条传动的几何尺寸计算齿轮与齿条传动的尺寸计算见表项目名称计算公式及代号转90︒齿轮齿条数值转180︒齿轮齿条数值齿轮齿数 1z 48 32 模数m2mm2mm齿条的主要特点：（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。

（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。

（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。

齿轮的模数为1,齿数为11则，分度圆直径 d=m*z=11mm 周长：34.54mm 齿条的速度：20*34.54*0.001/60=0.69m/s扭矩45kgf.cm转换单位为 45*9.8*0.01=4.41Nm齿条推力4.41/（11*0.001）=400.9N齿条受到的力=T/r（齿轮半径）不知道是否对?最新文件仅供参考已改成word文本。

齿轮齿条传动设计计算

齿轮齿条传动设计计算齿轮齿条传动是常见的机械传动方式之一，也是用于传递轴间转矩和转速的重要装置。

它由齿条和与之啮合的齿轮组成，通过轮齿的啮合来实现转动。

在进行齿轮齿条传动设计计算时，需要考虑传动的功率、转速、轴间距、齿轮模数、齿数等参数。

首先，我们需要确定齿轮齿条传动的功率需求。

根据所传递的功率来选择合适数值的齿轮和齿条，一般要保证所选的齿轮和齿条具有足够的强度和耐磨性。

其次，需要确定齿轮齿条传动的转速比。

转速比通常由所需输出转速和输入转速决定。

转速比的确定直接影响到齿轮和齿条的齿数选择。

一般来说，较大的转速比要求较小的齿轮齿数，从而需要较高的精度。

接着，根据齿轮齿条传动的转速要求和功率需求，可以计算出所需的模数。

模数直接影响齿轮的尺寸和结构，因此需要根据实际情况进行调整。

一般来说，所需的模数越大，齿轮尺寸越大，传动愈稳定。

然后，需要确定齿轮齿条传动的齿数选择。

齿数的选择需要考虑齿轮和齿条的啮合配合、齿间间隙等因素。

齿数的选择需要满足一定条件，例如，齿数尽量要求是素数，以避免齿轮和齿条存在重复齿面时的震动和噪音。

最后，需要进行齿轮和齿条的轴间距计算。

轴间距直接影响齿轮和齿条的结构和性能，所以需要根据实际情况进行调整。

轴间距的计算需要考虑齿轮和齿条的尺寸、模数等因素。

在进行齿轮齿条传动设计计算时，需要根据实际情况进行合理选择和调整。

为了提高齿轮齿条传动的性能和寿命，还需要考虑选用合适的材料、表面处理等措施。

总结起来，齿轮齿条传动设计计算涉及到传动功率、转速比、模数、齿数和轴间距等参数。

在进行计算时，需要根据实际需求来选择合适的数值，并结合材料、结构、加工工艺等因素进行综合考虑，以确保齿轮齿条传动的稳定性和可靠性。

齿轮齿条的传动计算

齿轮齿条的传动计算 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
齿轮齿条的传动计算
齿轮与齿条传动特点
齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。

齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为式中 d ——齿轮分度圆直径，mm ； n ——齿轮转速，min r 。

其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。

齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。

只是在非标准安装时，齿条的节线与分度线不再重合。

齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。

齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及1B 之间的长度。

齿轮齿条传动的几何尺寸计算齿轮与齿条传动的尺寸计算见表表齿轮齿条传动的几何尺寸计算
齿条的主要特点：
（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。

（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。

（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。

齿轮齿条的计算

n an t at m h m h ••=**∵βcos •=t n m m∴βcos **•=an h h at同理 βcos **•=n t c cβcos •=n x x tβcos /n t p p =βααcos /n t tg tg =二、齿轮齿条几何参数计算三、 BISHOP 评价齿轮齿条啮合副的指标 1、重合系数总ε＞22、齿轮和齿条的齿顶厚（齿轮法向弧齿厚，对于齿条则是法向弦齿厚） mm na s 11＞3、齿条齿根尖端半径 R ＞0.55mm4、齿轮中心到齿条齿顶的距离b>根切极限半径r u 。

根切极限半径按下式计算, c r r t b u+=αcos式中 t b r r αcos 1=b r — 基圆半径1r — 分度圆半径t α— 分度圆上端面压力角c—最小齿顶隙（c=0.25mn）合度的增量βε，即为总的重合度总ε。

()()n t n an t et m b x h z ••+⎥⎦⎤⎢⎣⎡−+−=πβαβααπε1111*2111sin 2sin cos 4tan tan 21总式中：111cos at bt r r at =α备注：① 齿轮齿条相同齿顶高系数:齿轮：齿条:()1*1n an n a x h m h += *2an n a h m h •=()*1*1nn an nf C x hm h +−= ()**2nan n f C h m h +=()**12nan n C h m h += ()**22n annC h m h +=② 齿轮齿条不同齿顶高系数:齿轮: 齿条:()1*11n an n a x h m h += *22an n a h m h •=()*1*21nn an nf C x h m h +−= ()**12nan n f C h m h +=()**2*11n an an nC h hm h ++=()**2*12nan an nC h hm h ++=。

齿轮齿条的传动计算

齿轮齿条的传动计算
齿轮与齿条传动特点
齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。

齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为式中 d ——齿轮分度圆直径，mm ； n ——齿轮转速，min r 。

其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。

齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。

只是在非标准安装时，齿条的节线与分度线不再重合。

齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。

齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及
1B 之间的长度。

齿轮齿条传动的几何尺寸计算齿轮与齿条传动的尺寸计算见表
齿条的主要特点：
（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。

（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。

（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。

齿轮齿条传动力计算公式

齿轮齿条传动力计算公式
齿轮齿条传动力计算公式是机械设计中重要的一部分，它用于计算齿轮齿条传动系统的传动力。

在这种传动系统中，齿轮和齿条之间的接触产生摩擦力和动力。

了解和计算传动力对于确保传动系统的正常运行至关重要。

齿轮齿条传动力计算公式基于牛顿第二定律，即力等于质量乘以加速度。

齿轮齿条传动系统中的传动力可以通过以下公式计算：
F = m × a
其中，F表示传动力，m表示质量，a表示加速度。

在齿轮齿条传动系统中，质量m可以通过齿轮和齿条的重量来计算。

齿轮和齿条的重量可以通过密度乘以体积来计算，即：
m = ρ × V
其中，ρ表示密度，V表示体积。

加速度a可以通过齿轮齿条传动系统的运动学参数来计算。

这些参数包括齿轮的转速、齿轮的模数、齿轮和齿条的啮合角等。

通过计算公式，我们可以得到齿轮齿条传动系统的传动力。

这个传动力对于设计和优化传动系统至关重要，它可以帮助我们确定适当的齿轮和齿条尺寸，以及传动系统的工作参数。

通过对齿轮齿条传动力计算公式的研究和应用，我们可以更好地理解和掌握齿轮齿条传动系统的工作原理和性能。

这对于提高传动系统的效率和可靠性非常重要，也有助于减少能源消耗和机械故障。

齿轮齿条传动力计算公式是机械设计中不可或缺的一部分，它可以帮助我们计算传动系统的传动力，优化传动系统的工作参数，提高传动系统的效率和可靠性。

通过深入研究和应用这个公式，我们可以更好地理解和掌握齿轮齿条传动系统的工作原理，并为实际工程设计提供重要的参考依据。

齿轮齿条的传动计算教学内容

齿轮齿条的传动计算
齿轮齿条的传动计算
齿轮与齿条传动特点齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。

齿条直线的速度v与齿轮分度圆直径d、转速n之间的关系为
v」(mm/s)
60
式中d 齿轮分度圆直径，mm ；
n ----- 齿轮转速，r. min 。

其啮合线N1N2与齿轮的基圆相切N i，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点N2在无穷远处。

齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度
圆与齿条的分度圆相切），其啮合角'恒等于齿轮分度圆压力角，也等于齿
条的齿形角；齿轮的节圆也恒与分度圆重合。

只是在非标准安装时，齿条的节线与分度线不再重合齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同
侧直线的垂直距离，即P b Pcos mcos 。

齿轮与齿条的实际啮合线为B1B2，即齿条顶线及齿轮齿顶圆与啮合线N1N2的交点B2及B i之间的长度。

齿轮齿条传动的几何尺寸计算
齿轮与齿条传动的尺寸计算见表表齿轮齿条传动的几何尺寸计算
齿条的主要特点：
(1)由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20。

2)与齿顶线平行的任条直线上具有相同的齿距和模数。

(3)与齿顶线平行且齿厚等于齿槽宽的直线称为分度线(中线)，它是计算齿条尺寸的基准线。

(完整版)齿条链轮传动设计计算

(完整版)齿条链轮传动设计计算---1. 引言齿条链轮传动是一种常见的传动方式，适用于多种机械设备中。

本文将介绍齿条链轮传动的设计计算方法，包括计算传动比、设计链条的参数以及计算链轮的齿数等内容。

2. 计算传动比传动比是齿条链轮传动的重要参数，决定了输入轴和输出轴的速度比。

计算传动比的方法如下：传动比 = 输出轮的齿数 / 输入轮的齿数3. 设计链条参数在齿条链轮传动中，链条是传动力的重要组成部分。

设计链条的参数需要考虑以下几个方面：- 链条的传动能力：要确保链条能够承受传动过程中的最大扭矩和最大载荷，避免链条拉断或断裂。

- 链条的刚度：链条的刚度影响传动过程中的回程和紧密度，应根据实际需要进行选择。

- 链条的长度：链条的长度需要根据实际传动距离进行计算，同时要考虑链条的允许伸长量。

4. 计算链轮的齿数齿条链轮传动中，链轮的齿数需要根据实际传动需求进行计算。

一般来说，齿轮的齿数应是整数，且为一对齿轮的公倍数。

计算链轮的齿数的方法如下：- 根据传动比确定输出轮的齿数。

- 根据齿轮的模数和啮合条件来选择输入轮的齿数。

一般要求输入轮的齿数与输出轮的齿数之比在一定范围内，确保正常啮合。

5. 总结齿条链轮传动设计计算是一项复杂而重要的工作，需要综合考虑多个因素。

本文介绍了计算传动比、设计链条参数以及计算链轮齿数的方法。

在实际应用中，还需要结合具体机械设备的要求进行综合考虑和改进。

希望本文对读者在齿条链轮传动设计计算方面有所帮助，引导读者进行正确的设计计算工作。

---。

齿轮齿条的传动计算

齿轮齿条的传动计算齿轮与齿条传动特点
齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。

齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为
v=
(/)60
dn
mm s π
式中 d ——齿轮分度圆直径，mm ； n ——齿轮转速，min r 。

其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。

齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。

只是在非标准安装时，齿条的节线与分度线不再重合。

齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。

齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及1B 之间的长度。

齿轮齿条传动的几何尺寸计算
齿轮与齿条传动的尺寸计算见表表齿轮齿条传动的几何尺寸计算
齿条的主要特点：
（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。

（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。

（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。

Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

齿轮传动参数计算

齿轮传动参数计算齿轮传动是一种常见的机械传动形式，广泛应用于各种机械设备中。

在设计齿轮传动时，需要进行一系列的参数计算，以确保齿轮传动的工作正常、可靠。

本文将介绍齿轮传动的参数计算方法及其相关知识，以帮助读者更好地了解和应用齿轮传动。

首先，需要计算齿轮的传动比。

传动比是指齿轮的转速之比，用于确定输入轴和输出轴的转速关系。

传动比的计算公式为：传动比=输出齿轮的齿数/输入齿轮的齿数传动比决定了输出齿轮的转速是输入齿轮转速的多少倍。

通常情况下，齿轮传动是通过调整齿数比例来实现所需的传动比。

接下来，需要计算齿轮的模数（module）。

齿轮的模数是指齿轮齿条上的齿距在径向方向上的投影长度。

模数的计算公式为：模数=齿轮的齿数/齿轮的直径模数决定了齿轮的尺寸和齿形，是齿轮传动设计的重要参数之一除了传动比和模数，还需要计算齿轮的径向力和轴向力。

径向力是齿轮齿条与齿轮轴线之间的力，用于计算齿轮的轴向受力情况。

轴向力是齿轮轴线方向的力，用于计算齿轮轴的强度和稳定性。

齿轮的径向力和轴向力的计算涉及到齿轮齿条的几何参数和受力分析。

在计算径向力时，需要考虑齿轮齿距、齿厚、齿顶宽度等参数。

在计算轴向力时，需要考虑齿轮齿条的齿形和齿距角等参数。

最后，还需要进行齿轮传动的强度计算。

齿轮传动的强度计算是指通过计算齿轮的受力情况和材料强度，来确定齿轮的承载能力和寿命。

强度计算通常涉及到齿轮的材料特性、齿数、载荷、接触比、接触应力等参数。

以上是齿轮传动参数计算的基本内容。

在实际的齿轮传动设计中，还需要考虑一系列的实际情况和使用要求，如齿轮材料的选择、润滑条件、噪声和振动等方面的要求。

因此，在进行参数计算时，还需要综合考虑这些因素，以确保齿轮传动的工作性能和可靠性。

总之，齿轮传动参数计算是齿轮传动设计中的基础工作，通过计算传动比、模数、径向力、轴向力和强度等参数，可以为设计者提供必要的数据和依据，以确保齿轮传动的性能和寿命。

除了上述介绍的内容，齿轮传动参数计算还涉及到齿轮的几何特征、材料力学性能、接触应力和齿轮失效分析等方面的知识。

齿轮齿条的传动计算

齿轮齿条的传动计算
齿轮与齿条传动特点
齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。

齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为式中 d ——齿轮分度圆直径，mm ； n ——齿轮转速，min r 。

其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。

齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。

只是在非标准安装时，齿条的节线与分度线不再重合。

齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。

齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及
1B 之间的长度。

齿轮齿条传动的几何尺寸计算齿轮与齿条传动的尺寸计算见表
齿条的主要特点：
（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。

（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。

（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。

齿轮齿条传动力计算公式

齿轮齿条传动力计算公式
齿轮齿条传动力计算公式是机械传动设计中的重要工具，它能够帮助工程师准确计算齿轮齿条传动系统的力学特性，并为设计提供有力的支持。

齿轮齿条传动力计算公式的应用范围广泛，涵盖了许多工程领域，如机械制造、汽车工业、航空航天等。

在齿轮齿条传动力计算中，我们需要考虑多个因素，包括齿轮的模数、齿数、齿宽等参数，以及齿条的模数、压力角、齿条长度等参数。

通过这些参数的组合，我们可以得到齿轮齿条传动力的准确计算结果。

齿轮齿条传动力的计算公式可以分为两个方面：齿轮的传动力和齿条的传动力。

齿轮的传动力计算公式主要涉及到齿轮的模数、齿宽、齿数等参数，通过这些参数的组合，可以计算出齿轮的传动力大小。

而齿条的传动力计算公式则主要涉及到齿条的模数、压力角、齿条长度等参数，通过这些参数的组合，可以计算出齿条的传动力大小。

在实际应用中，我们需要根据具体的传动系统要求和设计需求，选择合适的齿轮齿条传动力计算公式，并结合工程实践进行修正和优化。

通过合理的计算和设计，可以确保齿轮齿条传动系统的正常运行，提高传动效率和工作可靠性。

齿轮齿条传动力计算公式是机械传动设计中不可或缺的工具，它能够帮助工程师准确计算齿轮齿条传动系统的力学特性，为设计提供
有力的支持。

在实际应用中，我们需要结合具体的传动系统要求和设计需求，选择合适的计算公式，并进行修正和优化，以确保传动系统的正常运行。

通过科学的计算和精确的设计，我们可以提高传动效率和工作可靠性，为机械传动领域的发展做出贡献。
