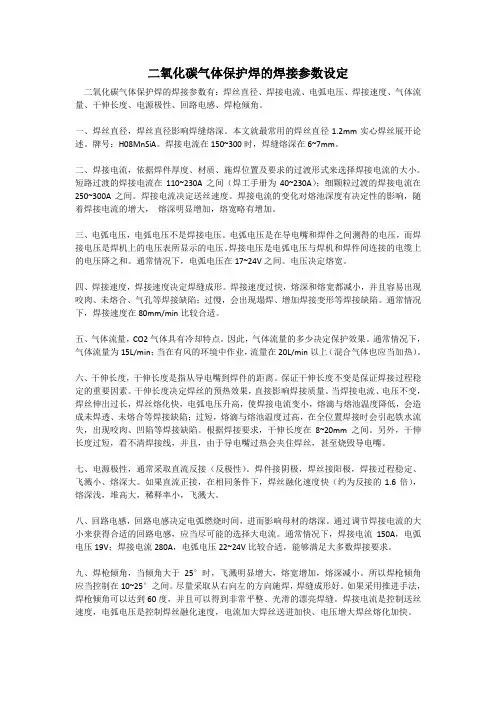

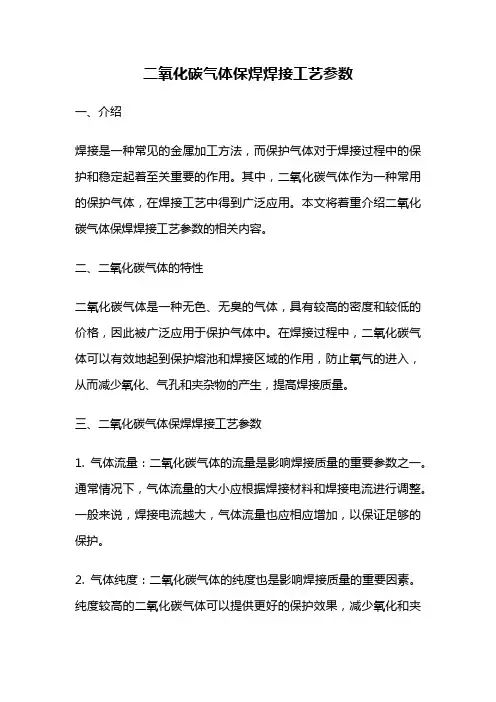

二氧化碳气体保护焊的焊接参数设定

二氧化碳气体保护焊的焊接参数设定

二氧化碳气体保护焊的焊接参数有：焊丝直径、焊接电流、电弧电压、焊接速度、气体流量、干伸长度、电源极性、回路电感、焊枪倾角。

一、焊丝直径，焊丝直径影响焊缝熔深。本文就最常用的焊丝直径1.2mm实心焊丝展开论述。牌号：H08MnSiA。焊接电流在150~300时，焊缝熔深在6~7mm。

二、焊接电流，依据焊件厚度、材质、施焊位置及要求的过渡形式来选择焊接电流的大小。短路过渡的焊接电流在110~230A之间（焊工手册为40~230A）；细颗粒过渡的焊接电流在250~300A之间。焊接电流决定送丝速度。焊接电流的变化对熔池深度有决定性的影响，随着焊接电流的增大，熔深明显增加，熔宽略有增加。

三、电弧电压，电弧电压不是焊接电压。电弧电压是在导电嘴和焊件之间测得的电压，而焊接电压是焊机上的电压表所显示的电压。焊接电压是电弧电压与焊机和焊件间连接的电缆上的电压降之和。通常情况下，电弧电压在17~24V之间。电压决定熔宽。

四、焊接速度，焊接速度决定焊缝成形。焊接速度过快，熔深和熔宽都减小，并且容易出现咬肉、未熔合、气孔等焊接缺陷；过慢，会出现塌焊、增加焊接变形等焊接缺陷。通常情况下，焊接速度在80mm/min比较合适。

五、气体流量，CO2气体具有冷却特点。因此，气体流量的多少决定保护效果。通常情况下，气体流量为15L/min；当在有风的环境中作业，流量在20L/min以上（混合气体也应当加热）。

六、干伸长度，干伸长度是指从导电嘴到焊件的距离。保证干伸长度不变是保证焊接过程稳定的重要因素。干伸长度决定焊丝的预热效果，直接影响焊接质量。当焊接电流、电压不变，焊丝伸出过长，焊丝熔化快，电弧电压升高，使焊接电流变小，熔滴与熔池温度降低，会造成未焊透、未熔合等焊接缺陷；过短，熔滴与熔池温度过高，在全位置焊接时会引起铁水流失，出现咬肉、凹陷等焊接缺陷。根据焊接要求，干伸长度在8~20mm之间。另外，干伸长

度过短，看不清焊接线，并且，由于导电嘴过热会夹住焊丝，甚至烧毁导电嘴。

七、电源极性，通常采取直流反接（反极性）。焊件接阴极，焊丝接阳极，焊接过程稳定、飞溅小、熔深大。如果直流正接，在相同条件下，焊丝融化速度快（约为反接的1.6倍），熔深浅，堆高大，稀释率小，飞溅大。

八、回路电感，回路电感决定电弧燃烧时间，进而影响母材的熔深。通过调节焊接电流的大小来获得合适的回路电感，应当尽可能的选择大电流。通常情况下，焊接电流150A，电弧电压19V；焊接电流280A，电弧电压22~24V比较合适，能够满足大多数焊接要求。

九、焊枪倾角，当倾角大于25°时，飞溅明显增大，熔宽增加，熔深减小。所以焊枪倾角应当控制在10~25°之间。尽量采取从右向左的方向施焊，焊缝成形好。如果采用推进手法，焊枪倾角可以达到60度，并且可以得到非常平整、光滑的漂亮焊缝。

焊接电流是控制送丝速度，电弧电压是控制焊丝融化速度，电流加大焊丝送进加快、电压增大焊丝熔化加快。

焊接电流是根据焊接结构母材厚度及焊缝位置来确定，如平焊时焊接电流一般在160-320A、立焊、仰焊、横焊时一般在100-130A

电弧电压是根据焊接电流而定公式如下：

（1）实芯焊丝：当电流≥300A时×0.04+20±2=电压

当电流≤300A时×0.05+16±2=电压

（2）药芯焊丝：当电流≥200A时×0.06+20±2=电压

当电流≤200A时×0.07+16±2=电压

CO2气体保护焊机操作规程

CO2气体保护焊机操作规程

1、操作者必须持电焊操作证上岗。

2、打开配电箱开关，电源开关置于“开”的位置，供气开关置于“检查”位置。

3、打开气瓶盖，将流量调节旋钮慢慢向“OPEN”方向旋转，直到流量表上的指示数为需要值。供气开关置于“焊接”位置。

4、焊丝在安装中，要确认送丝轮的安装是否与丝径吻合，调整加压螺母，视丝径大小加压。

5、将收弧转换开关置于“有收弧”处，先后两次将焊枪开关按下、放开进行焊接。

6、焊枪开关“ON”,焊接电弧的产生，焊枪开关“OFF”，切换为正常焊接条件的焊接电弧，焊枪开关再次“ON”，切换为收弧焊接条件的焊接电弧，焊枪开关再次“OFF”焊接电弧停止。

7、焊接完毕后，应及时关闭焊电源，将CO2气源总阀关闭。

8、收回焊把线，及时清理现场。

9、定期清理机上的灰尘，用空压机或氧气吹机芯的积尘物，一般时间为一周一次。

CO2气体保护焊焊接工艺

钢结构二氧化碳气体保护焊工艺规程

1 适用范围

本标准适用于本公司生产的各种钢结构，标准规定了碳素结构钢的二氧化碳气体保

护焊的基本要求。

注：产品有工艺标准按工艺标准执行。

1.1 编制参考标准《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形成与尺寸》GB.985-88

1.2 术语

2.1 母材：被焊的材料

2.2 焊缝金属：熔化的填充金属和母材凝固后形成的部分金属。

2.3 层间温度：多层焊时，停后续焊接之前，相邻焊道应保持的最低温度。

2.4 船形焊：T形、十字形和角接接头处于水平位置进行的焊接.

3 焊接准备

3.1按图纸要求进行工艺评定。

3.2材料准备

3.2.1产品钢材和焊接材料应符合设计图样的要求。

3.2.2焊丝应储存在干燥、通风良好的地方，专人保管。

3.2.3焊丝使用前应无油锈。

3.3坡口选择原则

焊接过程中尽量减小变形，节省焊材，提高劳动生产率，降低成本。

3.4 作业条件

3.4.1 当风速超过2m/s时，应停止焊接，或采取防风措施。

3.4.2 作业区的相对湿度应小于90％，雨雪天气禁止露天焊接。

4 施工工艺

4.1 工艺流程

清理焊接部位

检查构件、组装、加工及定位

按工艺文件要求调整焊接工艺参数

按合理的焊接顺序进行焊接

自检、交检焊缝返修
