开关模式LED驱动器的调光技术
通过开关进行三段调光的LED恒流驱动IC PT6905c
电压降到 3V 以下后，内部的调光状态寄存器的状态将会清零，这样重新上电后又会从最初的调光状态开始。若需要从一
个状态跳到另一个状态而不希望在 ON/OFF 时灯亮，可以给 DLY 引脚加一个延时电容 CDLY，这样每次上电后会有一定的 延迟后灯才会亮。若不需要延时则此 PIN 可以悬空。延迟时间可以参考下式：
PT6905 使用创新的三段（两段）调光方式，调光方式简单易行，只需通过电源开关的 ON/OFF 轻松实现。DET 引脚可
以检测到电源开关的每一次 ON/OFF，从而使内部的调光状态寄存器跳到下一个状态，这样输出电流就会在正常电流的
1/3 倍、2/3 倍、1 倍（两段为 1/3 倍、1 倍）之间切换。当系统断电后，因为 CVRG 的存在，VRG 电压下降缓慢，使得调 光状态寄存器的原有状态得以维持一段时间，这样当系统重新上电后，便可以从原来的状态跳到下一个状态。当 VRG PIN
电流检测
PT6905 的电流检测端 CS 与内部选择电压比较，而选择电压根据 ON/OFF 寄存器状态，会选择不同的参考电压，当 CS 电压超过选择电压时，IC 的内置功率 MOS 关闭。
为了屏蔽在输出管导通瞬间 CS 端的尖峰脉冲而导致错误的关断动作，比较器的输出端在强迫开启时间内是无效的，强迫 开启时间由内部电路设定为固定关断时间的 1/10。但是由于 PCB 布局等因素的不同，可能会使得 CS 端的尖峰脉冲幅值 过大并且持续时间太长，这样相对较短的强迫开启时间将不能屏蔽 CS 的尖峰，使得输出管在强迫开启时间之后就被关断， 这又会使得输出 LED 电流比设定的正常电流小。更严重的情况下，将会发生错误的过流保护而将电路锁死，这就必须重 新给 IC 加电。所以在设计时不能把强迫开启时间设地太短，建议固定关断时间设定在 1µS 以上，这样强迫开启时间就会 大于 100nS，对于大多数应用来说此时间已足够了。

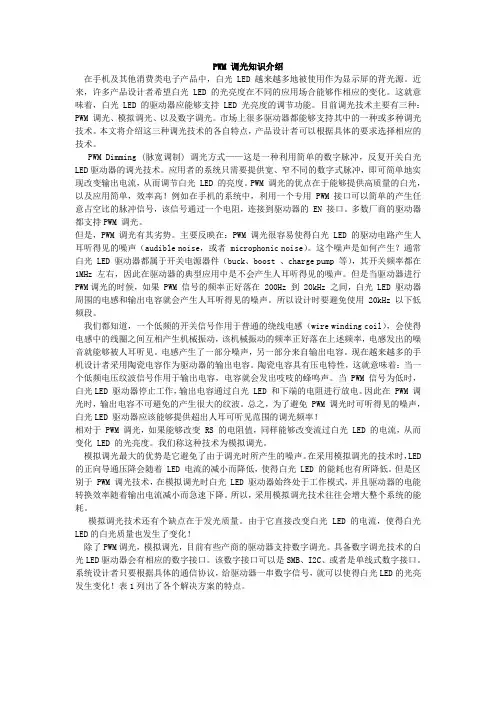

PWM 调光知识介绍
PWM 调光知识介绍在手机及其他消费类电子产品中，白光 LED 越来越多地被使用作为显示屏的背光源。
近来，许多产品设计者希望白光 LED 的光亮度在不同的应用场合能够作相应的变化。
这就意味着，白光 LED 的驱动器应能够支持 LED 光亮度的调节功能。
目前调光技术主要有三种：PWM 调光、模拟调光、以及数字调光。
市场上很多驱动器都能够支持其中的一种或多种调光技术。
本文将介绍这三种调光技术的各自特点，产品设计者可以根据具体的要求选择相应的技术。
PWM Dimming (脉宽调制) 调光方式——这是一种利用简单的数字脉冲，反复开关白光LED驱动器的调光技术。
应用者的系统只需要提供宽、窄不同的数字式脉冲，即可简单地实现改变输出电流，从而调节白光 LED 的亮度。
PWM 调光的优点在于能够提供高质量的白光，以及应用简单，效率高！例如在手机的系统中，利用一个专用 PWM 接口可以简单的产生任意占空比的脉冲信号，该信号通过一个电阻，连接到驱动器的 EN 接口。
多数厂商的驱动器都支持PWM 调光。
但是，PWM 调光有其劣势。
主要反映在：PWM 调光很容易使得白光 LED 的驱动电路产生人耳听得见的噪声（audible noise，或者 microphonic noise）。
这个噪声是如何产生？通常白光 LED 驱动器都属于开关电源器件（buck、boost 、charge pump 等），其开关频率都在1MHz左右，因此在驱动器的典型应用中是不会产生人耳听得见的噪声。
但是当驱动器进行PWM调光的时候，如果 PWM 信号的频率正好落在 200Hz 到 20kHz 之间，白光 LED 驱动器周围的电感和输出电容就会产生人耳听得见的噪声。
所以设计时要避免使用 20kHz 以下低频段。
我们都知道，一个低频的开关信号作用于普通的绕线电感（wire winding coil），会使得电感中的线圈之间互相产生机械振动，该机械振动的频率正好落在上述频率，电感发出的噪音就能够被人耳听见。
五项常见的LED调光技术
功率因数是非常重要的因素，因为高功率因数可降低配电网络的损耗。
降低电力使用对环境所造成影响的最有效方式是减少浪费，因此世界各地的监管机构都在进一步严格他们的功率因数规范。
其中一个例子就是能源之星固态照明能效规范（09/12/07），它规定住宅照明产品的功率因数（PF）应大于0.7，商用照明产品的功率因数（PF）应大于0.9。
现今的LED产业中，调光最好的暂时是LED调光技术还有LED驱动电源。
LED驱动电源主要面向方面在LED路灯电源。
而这次我们主要来说说LED调光技术。
目前，LED调光技术主要有以下几种：1：可控硅调光这种发展于白炽灯的调光技术，因白炽灯为纯阻性负载，利用可控硅的斩波技术，能顺利实现调光，但是对LED灯的调光却存在一定难度，从目前来看兼容可控硅的调光电源，通常效率都很低，80%都很难达到，这有违LED节能的初衷，其次，很难做到高功率因素，再次，只能工作在单一的输入电压下，这种调光技术必将因白炽灯的消亡而消亡，但因市场普及率高，还将存在一段时间。
2：线性调光利用恒流芯片的专用调光脚，调整LED的电流，达到调光的目的，此种技术效果不错，但是接线复杂，不利于日光灯路灯等照明，台灯很多采用此方法。
（这种调光方法的好处是：当驱动电流线性增长或减小时，减小了驱动电流过冲过程中对LED芯片寿命的影响，而且调光电路的抗滋扰性较强。
其缺陷则是驱动电流的大小变化过程肯定对LED芯片的色温有一定的影响。
）3：PWM调光该方法与线性调光类似，与线性调光一起占据了调光台灯的大部分江山。
这个PWM调光用户和客户也很受乐。
(PWM:调光脉冲宽度调制是一种模拟控制方式，其根据相应载荷的变化来调制晶体管栅极或基极的偏置，来实现开关稳压电源输出晶体管或晶体管导通时间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术。
该种方法是经过调节使驱动电流呈方波状，其脉冲宽度可变，经过对脉冲宽度的调制转变为调制LED灯连续点亮的时间，也同时转变了输入功率，从而到达节能、调光的目标。
led无极调光原理
led无极调光原理
LED无极调光是一种将LED灯的亮度进行连续调节的技术。
其原理基于PWM（脉宽调制）技术，通过控制每个周期内激活LED的时间，从而改变LED灯的亮度。
具体实现LED无极调光的方法有多种，其中一种比较常见的方法是使用开关电源和微控制器。
首先，开关电源可以将交流电转换为直流电，并提供给LED 灯供电。
同时，开关电源还可以提供稳定的电流和电压输出，以保证LED灯的正常工作。
其次，微控制器可以通过控制PWM信号的占空比来调节LED灯的亮度。
PWM信号会周期性地切换LED灯的开关状态，通过改变每个周期内开关状态的时间比例，可以实现对LED灯亮度的调节。
在微控制器中，可以通过改变PWM信号占空比的数值来改变LED灯的亮度。
当PWM信号的占空比为0时，LED灯会完全关闭；当占空比为100%时，LED灯会以最大亮度工作。
通过不断改变PWM信号的占空比数值，LED灯的亮度可以连续调节，从而实现无极调光的效果。
总的来说，LED无极调光的原理是通过控制PWM信号的占空比来改变LED灯的亮度，从而实现连续调节的效果。
这种调
光方式具有响应速度快、调光范围广、节能环保等优点，因此在照明和显示等领域得到了广泛应用。
开关模式LED驱动器的调光技术
开关模式LED驱动器的调光技术
LED 调光方法
对开关模式驱动电路的LED 进行调光有两种常用方法：脉宽调制调光和模拟调光。
两种方法都对经过LED 或LED 串的时间平均电流进行控制，但在衡量两种调光电路的优缺点时，两者之间的差异也很明显。
图1 显示采用降压拓扑的一个LED 驱动器。
Vin 必须始终高于LED 和RSNS 上的电压之和。
电感电流为LED 电流。
该电流通过监控CS 引脚的电压进行调节。
当CS 开始低于设置的电压时，流经L1、LED 和RSNS 的电流脉冲的占空比增加，从而增加LED 的平均电流。
模拟调光
LED 的模拟调光是对LED 电流的每个周期进行调整。
更简单地说，它
是不断调整LED 的电流水平。
模拟调光可以通过调整电流检测电阻RSNS，或用模拟电压驱动IC 的某个调光功能引脚来完成。
图1 显示了模拟调光的两个示例。
●通过调整RSNS 进行模拟调光
从图1 可以明显看出使用固定CS 参考电压时，RSNS 值的变化将对应LED 电流的变化。
如果可以找到能够处理高LED 电流，同时还可以提供合适
欧姆值的电位器，这将是LED 调光的一个可行的方法。
●通过用直流电压驱动CS 引脚实现模拟调光
更复杂的技术是通过用电压驱动CS 引脚直接控制LED 每个周期的电流。
通常将电压源插入采样LED 电流的反馈回路，并通过放大器进行缓冲。
LED
电流可以通过放大器的增益进行控制。
使用该反馈电路，可以实现电流和热量。
led 调光 原理

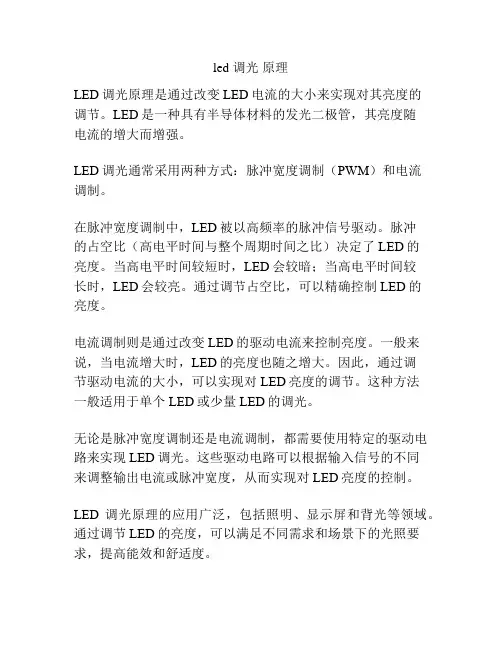

led 调光原理
LED调光原理是通过改变LED电流的大小来实现对其亮度的
调节。
LED是一种具有半导体材料的发光二极管，其亮度随
电流的增大而增强。
LED调光通常采用两种方式：脉冲宽度调制（PWM）和电流
调制。
在脉冲宽度调制中，LED被以高频率的脉冲信号驱动。
脉冲
的占空比（高电平时间与整个周期时间之比）决定了LED的
亮度。
当高电平时间较短时，LED会较暗；当高电平时间较
长时，LED会较亮。
通过调节占空比，可以精确控制LED的
亮度。
电流调制则是通过改变LED的驱动电流来控制亮度。
一般来说，当电流增大时，LED的亮度也随之增大。
因此，通过调
节驱动电流的大小，可以实现对LED亮度的调节。
这种方法
一般适用于单个LED或少量LED的调光。
无论是脉冲宽度调制还是电流调制，都需要使用特定的驱动电路来实现LED调光。
这些驱动电路可以根据输入信号的不同
来调整输出电流或脉冲宽度，从而实现对LED亮度的控制。
LED调光原理的应用广泛，包括照明、显示屏和背光等领域。
通过调节LED的亮度，可以满足不同需求和场景下的光照要求，提高能效和舒适度。
led调光器的原理
led调光器的原理
LED调光器的原理是基于PWM（脉宽调制）技术。
PWM通
过改变电源向LED灯供电的时间比例来控制LED灯的亮度。
当PWM信号处于高电平时，LED灯得到电源供电，亮度较高；当PWM信号处于低电平时，LED灯断开电源供电，亮度较低。
通过快速地在高电平和低电平之间切换，人眼无法察觉到这一变化，从而实现对LED灯亮度的可调节。
具体来说，PWM调光器包含一个调光电路和一个时钟电路。
时钟电路产生一个稳定的高频方波信号，作为控制信号。
调光电路通过控制时钟信号的高电平和低电平时间比例，来决定LED灯的亮度。
当调光电路将高电平时间比例增加时，LED
灯亮度增加；反之，减小高电平时间比例，LED灯亮度减小。
调光器可以通过调整PWM信号的占空比来实现亮度调节。
占
空比是指高电平时间与一个完整周期时间的比值。
增加占空比会导致LED灯亮度增加，降低占空比则会使LED灯变暗。
PWM调光器的优点是调光精度高，能实现无级调光，且效率
较高。
然而，由于调光过程是通过高频的开关实现的，可能会产生PWM噪声，需要在设计时注意电路抑制噪声，保证调光
器的稳定工作。
LED调光技术 精华
LED调光技术调光对于光源来说很重要，不仅是可以在家居中得到一个更舒适的环境，并可以进一步实现节能减排，而且对于LED光源来说，调光也是比其他荧光灯、节能灯、高压钠灯等更容易实现，所以更应该在各种类型的LED灯具中加上调光的功能。
1. 采用直流电源led的调光技术1.1、用调正向电流的方法来调亮度要改变LED的亮度，是很容易实现的。
首先想到的是改变它的驱动电流，因为LED的亮度是几乎和它的驱动电流直接成正比关系。
图1中显示了Cree公司的XLampXP-G的输出相对光强和正向电流的关系。
图1：XLampXP-G的输出相对光强和正向电流的关系由图中可知，假如以350mA时的光输出作为100%，那么200mA时的光输出就大约是60%，100mA时大约是25%。
所以调节电流大小可以很容易实现亮度的调节。
1.1.1 调节正向电流的方法调节LED的电流最简单的方法就是改变和LED负载串联的电流检测电阻（图2a），几乎所有DC-DC恒流芯片都有一个检测电流的接口，是通过检测到的电压和芯片内部的参考电压比较，来控制电流的恒定。
但是这个检测电阻的值通常很小，只有零点几欧，如果要在墙上装一个零点几欧的电位器来调节电流是不大可能的，因为引线电阻也会有零点几欧了。
所以有些芯片提供一个控制电压接口，改变输入的控制电压就可以改变其输出恒流值。
例如凌特公司的LT3478（图2b）只要改变R1和R2的比值，也可以改变其输出的恒流值。
图2：输出恒流值的调节1.1.2 调正向电流会使色谱偏移然而用调正向电流的方法来调亮度会产生一个问题，那就是在调亮度的同时也会改变它的光谱和色温。
因为目前白光LED都是用兰光LED激发$荧光粉而产生，当正向电流减小时，蓝光LED亮度增加而$荧光粉的厚度并没有按比例减薄，从而使其光谱的主波长增长，具体实例如图3所示。
图3：主波长和正向电流的关系当正向电流为350mA时，主波长为545.8nm；当正向电流减小为200mA时，主波长为548.6nm；当正向电流减小为100mA时，主波长为550.2nm。
led调节亮度原理
led调节亮度原理LED（Light Emitting Diode）是指发光二极管，这种半导体器件不同于传统的荧光灯、白炽灯等光源。
LED 具有低功耗、高效率、长寿命等优点，目前已被广泛应用于市场上的照明产品中。
然而，不同的使用场景和需求需要不同亮度的 LED 灯，而调节 LED 灯亮度的实现原理是怎样的呢？一、LED 调节亮度的原理LED 灯具通常需要连上 LED 驱动电路才能灯光正常，最常见的驱动电路是恒流驱动电路。
当电流通过 LED 时，发光二极管会发出光芒，亮度取决于注入发光二极管的电流强度。
只有在一定电压范围内，LED 才能提供稳定的光输出，超出范围则容易损坏。
此时就需要采用调光控制的技术改变电流强度，实现 LED 调节亮度。
LED 的调光方式主要有以下几种：1. 脉宽调制法（PWM）PWM技术就是通过不断地调节LED驱动电路的电流强度的占空比，即不断改变其通断时间来控制亮度。
具体而言，当PWM周期不变时，改变占空比即可改变流经LED的平均电流，从而影响到LED的亮度变化。
PWM 技术可以快速、高效地控制 LED 的亮度，被广泛应用于 LED 灯具的调光。
2. 电流调制法通过对电流大小的调整控制LED亮度。
电流调制方式采用生产工艺制造的 LED 驱动电路设计，使其与 AC 电源屏蔽保护，以实现恒定输出电流，从而实现调节 LED 亮度的目的。
通过调节驱动电路的输出电压实现LED亮度的调节。
这种方式比较老式，现在不常见。
二、PWM调光技术的特点PWM 调光技术是最常用、最有效的 LED 调光方式之一，通常适用于 LED 灯的调光。
PWM调光技术有以下的特点：1. 高效性PWM 调光技术用于 LED 灯，其效率比直接改变电源电压降低能耗 30%～60%，有助于减少对环境的污染。
2. 可靠性PWM 调光技术不仅能够调节 LED 灯的亮度，还能防止 LED 灯在高温下因电压波动而导致电流过大烧毁的现象，保证 LED 的灯具寿命。
详解LED调光电源的调光原理是什么？
详解LED调光电源的调光原理是什么？ED调光是当今灯饰的重要组成部分，人们早已不满足于光只用于照明了。
通过LED调光，我们发现灯光可以产生许多不同的功能。
例如颜色的改变，比如为每个房间营造一个更舒服的环境，比如调节灯光亮度等，还有减少不必要的电光，以便进一步实现节能减排，这些都可以通过调光来实现，而LED调光的大部分都是通过控制电源来进行的，今天我们就来介绍几种LED调光的原理。
1、PWM调光电源，数字调光又称PWM调光，是通过PWM波形开启和关闭LED，使正向电流的传导时间发生变化，从而实现亮度调节。
PWM调光是LED调光产品中目前比较主流的一种调光技术。
本发明基于人眼对亮度闪烁不敏感的特点，使得LED在加载时变得暗淡。
若发光频率超过100Hz，人眼所见即为平均亮度，而非LED闪烁。
pwm调光的基本原理，实际上在产品的实际应用中，可以理解为将MOS开关管串入LED的LED负极，并以恒流源供电。
之后，MOS管的栅极加上一个PWM信号，以快速切换到LED调光模式。
2、LED0/1-10V调光电源，电源设计带有控制芯片，接上0-10V 调光器后，通过0-10V电压变化，改变电源输出电流，降低光线.例如：当0-10V调光器变向0V时，电流降至0V时，灯具即处于闭合状态(有一个开关)，当0-10V调光器变向10V时，输出电流也将达到电源输出的100%，灯具也将达到100%.(输出电压不变)。
3、LED可控硅调光器电源，可控硅调光器早在应用于白炽灯和节能灯调光方面，也是目前应用于LED调光较广泛的一种调光方式。
其工作原理是在输入电压的波形经过导通角切波后，产生切向输出电压波形。
采用正切原则，可以减小输出电压的有效值，从而减小一般负载(电阻负载)的功率。
晶闸管调光的优点是工作效率高、性能稳定。
在需要用可控硅信号对灯进行调光时，电路中的输入电压波形因可控硅导通角度不同而偏离了正弦波，也就是改变了输入电压的有效值，从而实现了调光。
led灯调光的原理
led灯调光的原理Led灯调光的原理Led灯调光是一种在灯光亮度方面具有精细控制的技术，可以实现灯光的明暗变化，也可以实现色温的变化。
调光技术在现代照明技术中已经得到了广泛的应用。
下面将从调光原理、电气原理以及灯具结构等方面对此进行详细说明。
调光原理调光的原理是改变电流和电压的大小，从而改变led灯的亮度。
在led 灯调光电路中，电流和电压是两个最基本的参数，调光可以实现通过修改这两个参数来控制灯具的亮度。
在Led灯的调光电路中，要求使用一个特殊的电源，因为通常的开关电源不适用于led灯调光，它们不能提供恒定的电流或电压，而这是较好的led灯调光电路的基础。
制作电路需要选择一个合适的调光控制器，常见的有PWM（脉冲宽度调制），线性控制和恒压恒流源。
在调光控制器的帮助下，电流或电压经过调整，led灯的亮度得以精确地控制。
电气原理调光最基本的原理是使用调光电路实现电流变化，即通过改变通电时间来实现电流调节、改变通电工作周期比例来实现亮度调节。
例如，使用PWM控制器来改变通道开关的时间占空比，从而改变电流的大小，从而实现灯具的调光。
调光除了调节电流以外，还有一种调节方式为调节电压。
当电压变化时，灯具亮度也会发生变化。
这对于那些恒流源的灯来说是不可能的，只能适用于恒压源的灯。
灯具结构调光led灯可以采用不同的灯具结构，根据实际应用场景，可以选择不同的设计。
灯具结构的选择需要考虑能否满足调光要求、节能要求以及升级灯性能所需的条件。
因此，设计灯具结构的关键是选择合适的发光电路和调光电路，从技术上保证了调光性能和预期的灯具使用寿命。
总结Led灯调光原理是通过精细控制电流和电压来实现灯光亮度变化的技术，可以采用PWM或线性控制器实现调光功能。
调光技术的应用将极大地拓展led灯的应用范围，为使用者提供节能、环保、高品质的灯光体验。
在未来，调光灯具将成为伟大的法案集成照明的趋势。
LED调光（模拟调光和PWM调光的区别）
LED调光（模拟调光和PWM调光的区别）LED 是⼀种固态电光源，是⼀种半导体照明器件，其电学特性具有很强的离散性。
它具有体积⼩、机械强度⼤、功耗低、寿命长，便于调节控制及⽆污染等特征，有极⼤发展前景的新型光源产品。
LED 调光⽅法的实现分为两种：模拟调光和数字调光，其中模拟调光是通过改变LED 回路中电流⼤⼩达到调光；数字调光⼜称PWM 调光，通过PWM 波开启和关闭LED 来改变正向电流的导通时间以达到亮度调节的效果。
模拟调光通过改变LED 回路中的电流来调节LED 的亮度，缺点是在可调节的电流范围内，可调档位受到限制；PWM 波调光可通过改变⾼低电平的占空⽐来任意改变LED 的开启时间，从⽽使亮度调节的档位增多。
本⽂拟⽤两种⽅法共同作⽤，以达到调节LED 亮度的效果。
1 LED 调光⽅法 模拟调光是通过改变LED 回路中电流⼤⼩达到调光，电源电压不变，通过改变R 的电阻值来改变回路中的电流，从⽽达到改变LED 亮度的效果。
很多其他模拟调光都是采⽤这种⽅法的延伸，其优点是电流可连续，但可调节电流的范围往往受到硬件的限制，调节档位不多，对于要求亮度感应敏感的⾼精度采光设备，这种⽅法不理想。
数字调光⼜称PWM 调光，通过PWM 波开启和关闭LED 来改变正向电流的导通时间，以达到亮度调节的效果。
该⽅法基于⼈眼对亮度闪烁不够敏感的特性，使负载LED 时亮时暗。
如果亮暗的频率超过100 Hz ，⼈眼看到的就是平均亮度，⽽不是LED 在闪烁。
PWM 通过调节亮和暗的时间⽐例实现调节亮度，在⼀个PWM 周期内，因为⼈眼对⼤于100 Hz 内的光闪烁，感知的亮度是⼀个累积过程，即亮的时间在整个周期中所占得⽐例越⼤，⼈眼感觉越亮。
但是对于⼀些⾼频采样的设备，如⾼频采样摄像头，采样时有可能恰好采到LED 暗时的图像。
因此本⽂将模拟和数字相结合，设计了LED 的驱动电路。
2 采⽤电感的PWM 调节⽅法 2.1 驱动电路 电路中，当电感上通有电流时，电感会产⽣磁场，即部分电流转换成磁能的⽅式“ 存储” 在电感中；当不再向电感上通电流时，电感会将磁能通过电流的⽅式在回路中释放出来。
LED驱动器的调光技术
图2 HX3143模拟调光电路图1 HX3143拓扑2010.113461HX3143可通过设置CS到GND的电阻器R adj来编程流过LED的电流大小。
DIM引脚可接受模拟调光和PWM 调光。
模拟调光LED的亮度主要受正向电流的影响，与正向电流密度成正向变化的关系。
正向电流越大，说明电子与空穴复合的机率越大，发光亮度越强。
模拟调光技术就是通过改变单位时间内流过LED的平均电流来控制LED的亮度，例如：我们需要将LED 的亮度降低到原来亮度的50%，只需要将LED的电流降至最大值的一半。
模拟调光可以通过调整电流检测电阻R adj的阻值大小来设置LED的电流，大电流的。
对于驱动一颗LED，额定电流需要们只需要将R adj设置成LED的最大电流可以通过下面的公式计算得到：0.115LEDadjI AR=将V CC的电压从流过LED的电流会线性地变化4)，从而LED的亮度也线性的变化此调光方法简单端加一个直流电压可以进行调光，且调光比较线性2.调整R adj进行模拟调光如图2(HX3143使用CS参考电压时图6 HX3143 DIM引脚PWM幅值与LED电流图3 HX3143 PWM调光电路LED的响应时间一般在几nm到几十nm，这样的发光器件很适合以高频率频繁开关的场合，因此我们可以很方便地通过周期性改变占空比来实现LED的数字调光。
HX3143的PWM调光功能可以通过调制LED驱动器的DIM引脚方式实现。
如图3所示，可以在D I M引脚加一个P WM信号，通过改变P WM 信号的占空比来调节LED的亮度。
HX3143可以接受较宽的频率范围和幅度。
只要外部有一个产生PWM控制信号的微控制器，调光就变得十分简单，通常可以利用一个555电路来产生PWM信号。
图6是HX3143在V IN=12V，D DIM =50%，R adj =0.31Ω，F=1kHz测得的LED 与PWM信号幅度V PWM的曲线图，图8 HX3143 LED电流随占空比变化图7 PWM调光时LED电流波形(ch4)测得当调光频率在10Hz～80Hz时，HX3143驱动器支路上的白光LED在闪动。
LED调光三种技术
LED调光三技术----模拟、PWM和TRIAC提要：LED调光解决方案及规范一直在不断变化，直到现在还未固定下来，所以现在市场上存在PWM、模拟及可控硅（TRAIC）三种调光方案。
LED调光解决方案及规范一直在不断变化，直到现在还未固定下来，所以现在市场上存在PWM、模拟及可控硅（TRAIC）三种调光方案。
PWM和模拟方法是其中较简单的，但需要构建调光基础架构和新的调光控制器。
模拟调光方案的缺点是，LED电流的调节范围局限在某个最大值至该最大值的约10%之间（10:1调光范围）。
由于LED的色谱与电流有关，因此这种方法并不适合于某些应用。
PWM调光方案则是以某种快至足以掩盖视觉闪烁的速率（通常高于100MHz）在零电流和最大LED电流之间进行切换。
该占空比改变了有效平均电流，从而可实现高达3000:1的调光范围（仅受限于最小占空比）。
由于LED电流要么处于最大值，要么被关断，所以该方法还具有能够避免在电流变化时发生LED色偏的优点，而在采用模拟调光时这种LED色偏现象是很常见的。
关于TRIAC，说法不一：TRIAC调光是业内非常热的一个话题，最初，TRIAC调光器是为白炽灯而设计的，但大多数用户希望相同的TRIAC调光器也能对替代的LED灯进行调光。
观点一：飞兆半导体公司高压IC产品行销经理SangCheol Her表示看好TRIAC调光方案的市场前景，可控硅（TRIAC，2线调光）将成为非常流行的解决方案，因为这种技术可以完全使用传统的系统而不需任何改变。
而且，它还能够扩展为3线调光，以避免出现与低功率因数值相关的缺陷。
”观点二：Cytech产品及设计部工程师徐瑞包认为调制方式的选择不应该决定于LED的功率。
而应决定于终端产品的应用要求。
比如，显示背光或者LED装饰灯可能会选用PWM的调光方式，颜色一致性好，亮度级别高。
但是对于一般的家用照明或者商业照明，模拟调光或者TRIAC也可以选择，不过会产生色偏，并且调光的级别会很低。
直流led灯调节亮度的原理
直流led灯调节亮度的原理直流LED灯调节亮度的原理直流LED灯调节亮度的原理主要依赖于几种不同的技术方法，包括脉宽调制（PWM）调光、模拟调光、数字驱动器控制、电阻调光以及电流恒定降低（CCR）调光。
每种方法都有其独特的优缺点，适用于不同的应用场景。
PWM调光：高效且广泛应用的调光技术PWM调光是一种高效且广泛应用的调光技术。
它通过快速开关LED，利用人眼的视觉暂留现象实现亮度调整。
具体工作原理如下：●●工作原理：LED以很高的频率（通常每秒几千次）通断。
通过改变PWM信号的占空比，即LED通电时间与总周期时间的比例，LED的实际平均电流也随之改变，从而控制其亮度。
PWM调光的核心在于通过快速的开关操作，使得LED在短时间内的亮度变化不被人眼察觉，从而实现平滑的亮度调节。
●●优点：PWM调光不会导致色温偏移，且效率较高。
它能够实现从1%到100%的亮度调节范围，非常适合需要精细调光的场合。
由于PWM调光的高效性，它在节能方面也表现出色，尤其是在需要长时间使用的照明设备中。
PWM调光的另一个优势是其对LED寿命的保护，因为它通过减少平均电流来降低热量积累，从而延长LED的使用寿命。
●应用：PWM调光技术广泛应用于各种LED照明产品，如台灯、路灯、景观灯等。
尤其在需要精确控制光线强度的场合，如摄影棚、舞台灯光等，PWM调光因其高效和精确的控制能力而被广泛采用。
●模拟调光：通过调节电流改变亮度模拟调光是通过调节流过LED的直流电流大小来改变其亮度。
具体工作原理如下：●●工作原理：LED的亮度几乎与通过其的直流电流大小成正比。
通过改变与LED串联的电流检测电阻的大小，或将LED驱动芯片的输入电压进行调整，可以改变LED的电流，从而实现亮度调节。
模拟调光的实现相对简单，通常只需调整电路中的电阻或电压即可。
●●缺点：模拟调光在低电流下可能导致LED发光颜色出现偏移，特别是对于白光LED，可能会变得更暖（偏向黄色）。
LED调光技术的分析
LED调光技术的分析LED照明产品在替代通用白炽灯、节能灯照明的同时，除了可调光外，LED 灯的发光颜色、光输出、发光效率等相关指标，与LED驱动的调光控制方案(例如0-10V，DALI等有关控制协议)、拓扑结构、散热系统、驱动方案以及现有的一些基础设施有很大关联，这些都影响到LED调光过程中的工作状态和调光控制性能。
目前关于LED调光方面有如下几种技术：1、用调正向电流的方法来调亮度LED调光顾名思义，可以理解为调整LED的亮度，调整LED的亮度，最简单的一个措施就是改变它的工作电流。
因为根据LED的特性，其亮度与它的工作电流基本上成正比关系。
图1中显示的是美国知名芯片公司Cree公司的一款大功率LED芯片XlampXP-G的输出相对光强和正向电流的关系。
图1XLampXP-G的输出相对光强和正向电流的关系由上图可知，在LED光输出100%的时候，其工作电流为350mA，那么当其工作电流降低到200mA时，其光输出就大约是60%，当其工作电流降低到100mA时，光输出降低到大约25%。
因此改变LED的正向电流大小可以很容易的实现亮度的调节。
1.1调节正向电流的方法分析目前LED供电系统电路的拓扑结构，基本上所有的LED驱动芯片都有一个接口用来检测电流，这个接口的工作原理是通过检测到输出的电流检测电阻上的电压来和芯片内部的参考电压比较，从而达到控制输出电流恒定的目的。
这也是说调节LED的电流，最简单的方法就是改变和LED负载串联的电流检测电阻(图2a)，就可以达到调光的目的。
然后根据由于考虑系统整体效率的因素，这个检测电阻的值通常很小，往往只有几欧甚至只有零点几欧，通过在墙壁上安装一个几欧甚至零点几欧的电位器来调节电流是不太现实的一种做法，因为连接LED灯和电位器之间的引线电阻也会有零点几欧了。
此外，有些芯片因此提供了一个控制电压的接口，改变输入的控制电压就可以改变其输出恒流值。
例如凌特公司的LT3478(图2b)只要改变R1和R2的比值，从而改变其芯片内部的基准电压，也可以改变其输出的恒流值。
led 调光原理
led 调光原理
LED调光原理是通过改变LED的电流或电压来控制其亮度。
LED是一种半导体器件，其亮度与电流的关系是非线性的。
在直流电源的作用下，电流通过LED时，半导体材料中的电子与空穴以能带间跃迁的形式发光。
LED的亮度与注入的载流子数量成正比。
LED调光可以采用两种主要方法：模拟调光和数字调光。
模拟调光是通过改变LED的直流电流大小来实现的。
通过改变电流，可以控制LED的亮度，但是由于LED的亮度与电流的关系是非线性的，因此在低电流下，亮度调节的效果较好，而在高电流下，变化不明显。
数字调光是通过改变LED的驱动电压来实现的。
可以使用PWM（脉宽调制）技术来控制LED的驱动电压。
PWM技术是通过改变脉冲信号的占空比来控制电流或电压的平均值，从而实现亮度的调节。
通过改变脉冲的高电平时间和低电平时间之比，可以改变LED的亮度级别。
同时，LED调光还可以结合温度、光敏等传感器来实现自动调光。
温度传感器可以感知环境温度的变化，光敏传感器可以感知环境光照的变化，通过调整LED的亮度来适应不同的环境要求。
总结起来，LED调光原理是通过改变LED的电流或电压来控制其亮度。
模拟调光和数字调光是常用的调光方法，还可以结
合传感器实现自动调光。
这些方法可以在不同的应用场景中实现LED的亮度调节，以满足不同需求。
led灯调光原理
led灯调光原理LED灯调光原理。
LED灯是一种半导体发光器件，具有体积小、发光效率高、寿命长等优点，因此在照明领域得到了广泛的应用。
调光技术是LED照明中的重要环节，可以根据不同的环境和需求来调整光线亮度，提高能效和舒适度。
本文将介绍LED灯调光原理及其实现方法。
一、LED灯调光原理。
LED灯的调光原理主要有两种，PWM调光和电流调光。
1. PWM调光。
PWM（Pulse Width Modulation）调光是一种通过改变LED灯的通断时间比例来控制LED灯的亮度的方法。
在PWM调光中，LED灯以一定的频率快速闪烁，通过调整闪烁的时间比例来控制LED灯的亮度。
当LED灯通断时间比例高时，LED灯亮度高；反之亦然。
PWM调光原理简单，调光范围广，但可能会产生闪烁问题。
2. 电流调光。
电流调光是通过改变LED灯的工作电流来控制LED灯的亮度的方法。
LED灯的亮度与其工作电流成正比关系，因此通过改变LED灯的工作电流可以实现LED灯的调光效果。
电流调光原理稳定可靠，不会产生闪烁问题，但调光范围相对较窄。
二、LED灯调光实现方法。
1. PWM调光实现方法。
PWM调光可以通过专门的PWM调光芯片或者微控制器来实现。
PWM调光芯片可以直接控制LED灯的通断时间比例，实现LED灯的调光效果。
而微控制器可以通过编程来实现PWM调光功能，具有灵活性强的特点。
2. 电流调光实现方法。
电流调光可以通过改变LED驱动电路中的电流输出来实现。
常见的方法有改变电阻值、调整电压等方式来改变LED的工作电流，从而实现LED灯的调光效果。
此外，还可以通过外接调光器或者调光电源来实现LED灯的电流调光功能。
三、LED灯调光应用。
LED灯的调光技术在照明领域有着广泛的应用，可以根据不同的场景和需求来实现灯光的智能控制。
例如，在家庭照明中，可以根据不同的时间段和活动来调整灯光亮度，提高舒适度和节能效果。
在商业照明中，可以根据不同的展示品和环境来调整灯光亮度，提升视觉效果和吸引力。
