栓钉施工工艺标准
栓螺钉焊接工艺
栓钉焊接方案栓钉焊接分两种：栓钉直接焊在工作件上的为普通栓钉焊；栓钉在引弧后先熔穿具有一定厚度的压型钢板，然后再与构件熔成一体的为穿透栓钉焊。
穿透焊对瓷环及热冲击性能要求较高，禁止使用受潮瓷环，当受潮后在250℃温度下焙烘1h后使用，瓷环中心钉孔的直径和圆度，瓷环质量的好坏是直接影响栓焊的质量。
第一节焊接前对材料的检查和验收一、栓钉和瓷环到货后，应按规格分类堆放，并对以下几点进行检查和验收1、产品合格证；2、材质合格证；3、外观检查应无皱纹、毛刺、发裂、扭歪、弯曲等缺陷；4、规格；5、瓷环规格材质与栓钉配套；6、瓷环尺寸符合要求；7、瓷环受潮按规定烘干。
二、瓷环的储运与保管瓷环的作用是集中电弧热量，隔离外部空气，保护电弧和熔融金属免受氮、氧的进入，同时防止熔融金属的飞溅。
工程中使用的瓷环应保持干燥及完整，在瓷环的储运过程中应注意以下几点：1、瓷环应有制造厂按批配套供应，每个包装箱内应带有产品的合格证和质量保证书；包装箱外注明批号、规格及数量。
2、在运输、保管及使用过程中应轻装轻卸，并防止受潮。
3、瓷环应成箱在室内仓库保管，地面应有防潮措施，并按批号、规格分类堆放，保管使用中不得混批。
包装箱底层应架空，距离地面大于300mm，码高不大于3层。
4、使用前尽可能不要开箱，以免破坏包装的密封性，开箱取出部分瓷环后应原封包装好，以免受潮。
5、栓钉及瓷环在安装使用时，工地应按当天计划使用的规格数量领取，当天安装剩余的瓷环应送回仓库保管。
6、严禁使用受潮的瓷环，受潮的瓷环在烘箱内经250℃烘干1—2小时。
第二节栓钉焊接一、焊枪操作与栓焊过程1、工件上焊接点处应去除氧化层、油污、油漆等；2、根据所焊栓钉直径，将电流调节板上的三相联接铜片改接到相应档次上；3、将“时间调节”到指定档次上；4、按下“启动”按钮，此时红色电源指示灯亮，电压表指示空载电压，起动电源0.5分钟以上进行以下操作。
5、将“功能旋钮”打在“试枪”位置和“单工”位置，焊枪装好焊钉并接触工件，然后按动焊枪上的开关，观察焊枪的工作情况，包括拉弧情况，提升高度等。
栓钉施工工艺
1.1.1栓钉施工（1）概况栓钉焊接分两种：栓钉直接焊在工作件上的为普通栓钉焊；栓钉在引弧后先熔穿具有一定厚度的压型钢板，然后再与构件熔成一体的为穿透栓钉焊。
穿透焊对瓷环强度及热冲击性能要求较高，禁止使用受潮瓷环，当受潮后在250℃温度下焙烘1h后使用，二是瓷环中心钉孔的直径和圆度。
而瓷环质量的好坏是直接影响栓焊的质量。
（2）施工前准备1、栓钉和瓷环到货后，应按规格分类堆放，并对以下几点进行检查和验收：2、瓷环的储运与保管瓷环的作用是集中电弧热量，隔离外部空气，保护电弧和熔融金属免受氮、氧的进入，同时防止熔融金属的飞溅。
工程中使用的瓷环应保持干燥及完整，在瓷环的储运过程中的注意点如下：（3）施工工艺1、施工工艺流程栓钉焊接流程图2、栓钉施工方法自承式钢筋桁架楼承板栓钉焊接完成图3、注意事项（4）施工质量检查栓钉检查示意图（5）焊接栓钉质量保证措施1.1.2栓钉施工（1）概况栓钉焊接分两种：栓钉直接焊在工作件上的为普通栓钉焊；栓钉在引弧后先熔穿具有一定厚度的压型钢板，然后再与构件熔成一体的为穿透栓钉焊。
穿透焊对瓷环强度及热冲击性能要求较高，禁止使用受潮瓷环，当受潮后在250℃温度下焙烘1h后使用，二是瓷环中心钉孔的直径和圆度。
而瓷环质量的好坏是直接影响栓焊的质量。
（2）施工前准备1、栓钉和瓷环到货后，应按规格分类堆放，并对以下几点进行检查和验收：2、瓷环的储运与保管瓷环的作用是集中电弧热量，隔离外部空气，保护电弧和熔融金属免受氮、氧的进入，同时防止熔融金属的飞溅。
工程中使用的瓷环应保持干燥及完整，在瓷环的储运过程中的注意点如下：（3）施工工艺1、施工工艺流程栓钉焊接流程图2、栓钉施工方法自承式钢筋桁架楼承板栓钉焊接完成图3、注意事项（4）施工质量检查栓钉检查示意图（5）焊接栓钉质量保证措施。
钢筋桁架楼承板及栓钉施工方案
第10章钢筋桁架楼承板及栓钉施工10.1钢筋桁架楼承板施工10.1.1钢筋桁架楼承板概况（1）本工程采用在钢筋桁架模板上浇筑混凝土形成的组合楼板。
钢筋桁架楼承板性能上具有压型钢板组合或非组合楼板的施工快速度的优势，又具有现浇整体楼板刚度大，抗震性能好的优点，施工上有使现场绑扎工作量减少，可进一步缩短工期，栓钉焊接质量更容易保证的优势。
钢筋桁架楼承板效果图（2）施工时根据设计楼板板厚的不同，选用不同规格的钢筋桁架楼承板，具体选用要求如下表（单位mm）：板厚钢筋（上弦、下弦、腹杆）桁架高度ht施工阶段最大无支撑跨度简支板连续板150 12，10，5.5 120 4200 4600120 10，8，5 90 3400 360090 10，8，4.5 60 3000 3400（3）上下弦钢筋采用热轧钢筋HRB400级，腹杆钢筋采用冷轧光圆钢筋550级。
（4）底模板采用0.5mm镀锌钢板，屈服强度不低于260N/mm2，镀锌层两面总计不小于Z12级。
（5）板跨大于施工阶段最大无支撑跨度时应在跨中加设一道临时支撑。
（6）楼承板详细构造如下图所示：钢筋桁架模板立面图2-2剖面钢筋桁架详图10.1.2钢筋桁架楼承板施工准备10.1.2.1材料准备包装方案：每捆板沿板宽度方向上、下用两道角钢横枕，角钢两端钻孔把两端有螺纹的圆钢插入，用螺冒拧紧，再在两道角钢中间加设两道木枕，用封口条封口。
生产商、施工方应共同拟订详细的运输计划，保证施工现场供货及时。
钢筋桁架楼承板水平叠放，绑扎成捆，捆与捆之间垫枕木，叠放高度不宜超过三捆。
10.1.2.2材料复检材料进场后，应对钢筋桁架楼层板进行验收。
检验项目包括楼承板的外观质量及尺寸、钢筋桁架构造尺寸等，具体要求如下：（1）钢筋桁架楼板宽度、长度必须满足下表规定：（2）桁架构造尺寸允许偏差必须满足下表规定：（3）外观质量的检查10.1.2.3现场存放钢筋桁架楼承板的搬入地点与存放计划应根据现场的起重设备、进场路线、质量检查以及露天存放等因素来拟订。
栓钉焊接工艺
栓钉焊接是一种常用的连接工艺，用于将金属材料的零件通过焊接与螺柱或螺母连接起来。
以下是一般的栓钉焊接工艺步骤：
1. 准备工作：确定需要连接的金属材料和栓钉的规格和型号，并准备好所需的焊接设备、工具和辅助材料。
2. 清洁表面：使用合适的清洁剂或砂轮等工具清洁连接部位的金属表面，确保其干净、无油污、氧化物等。
3. 定位和固定：将栓钉放置在连接部位上，并使用夹具或临时固定装置将其牢固地定位在正确的位置上。
4. 焊接操作：使用适当的焊接设备（如电弧焊机、气体保护焊机等）对栓钉进行焊接。
具体的焊接方法可以根据材料和栓钉的类型选择，如电弧焊、气体保护焊、阻焊等。
5. 检查和测试：焊接完成后，对焊接接头进行外观检查，确保焊缝质量符合要求。
如果需要，还可以进行非破坏性检测（如X射线检测、超声波检测等）来验证焊缝的质量。
6. 后处理：栓钉焊接完成后，可以对焊接接头进行后处理，
如去除焊渣、打磨、防腐处理等，以保证连接的强度和耐久性。
需要注意的是，栓钉焊接的具体工艺步骤和参数可能会因不同的材料、栓钉型号和焊接设备而有所不同。
在进行栓钉焊接前，建议参考相关标准和规范，并遵循焊接设备制造商提供的操作指南。
此外，专业的焊接技术人员应该参与栓钉焊接过程，确保焊接质量和安全性。
技术交底 栓钉焊接
1栓钉焊接布置图
交底人
接受交底人
本表一式两份，交底人一份，接受交底人一份
技 术 交 底
编号：
工程名称
施工单位
交底项目
栓钉焊接
交底日期
2012.7.30
交底内容：
1、参照规范：
《钢结构工程施工质量验收规范》（GB50205-2001）
《栓钉焊接技术规程》 （CECS 226：2007）；
2、一般规定：
1 焊接前栓钉不得带有油污，两端不得锈蚀，如有油污或锈蚀应提前清除。
2 瓷环应保持干燥状态，如受潮应在使用前经120℃~150℃烘干2h。
时间（s）
伸出长度（mm）
非穿透焊
穿透焊
非穿透焊
穿透焊
非穿透焊
穿透焊
φ13
950
900
0.7
0.9
3-4
4-6
φ16
1250
1200
0.8
1
4-5
4-6
φ19
1500
1450
1
1.2
4-5
5-8
φ22
1800
——
1.2
——
4-6
——
φ25
2200
——
1.3
——
5-8
——
5、栓钉布置
栓钉间距300，为纵横向布置，详见附件栓钉焊接布置图。
3 母材表面如存在水、氧化皮、锈蚀、非可焊涂层、油污、水泥灰渣等杂质，应清除干净。
4 焊接完毕后，应将套在栓钉上的瓷环或附着在脚焊缝上的药皮全部清除。
3、栓钉焊接作业环境
焊接作业区域的相对湿度不得大于90％，严禁雨雪天气露天施工。
4、拉狐式栓钉焊接工艺参数

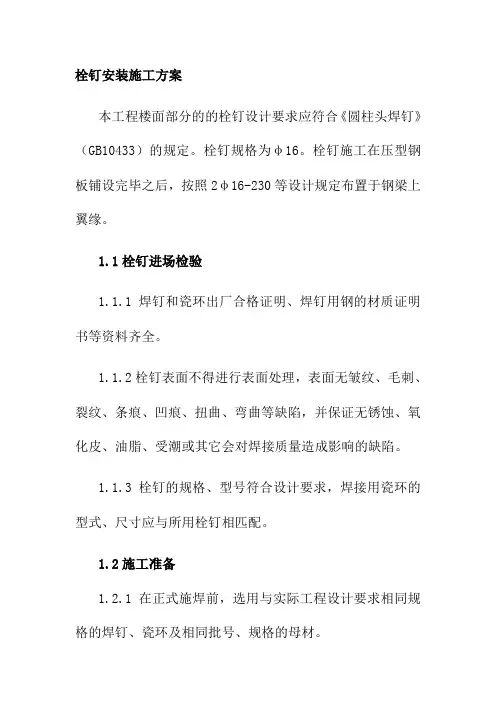

栓钉安装施工方案
栓钉安装施工方案本工程楼面部分的的栓钉设计要求应符合《圆柱头焊钉》（GB10433）的规定。
栓钉规格为φ16。
栓钉施工在压型钢板铺设完毕之后，按照2φ16-230等设计规定布置于钢梁上翼缘。
1.1栓钉进场检验1.1.1焊钉和瓷环出厂合格证明、焊钉用钢的材质证明书等资料齐全。
1.1.2栓钉表面不得进行表面处理，表面无皱纹、毛刺、裂纹、条痕、凹痕、扭曲、弯曲等缺陷，并保证无锈蚀、氧化皮、油脂、受潮或其它会对焊接质量造成影响的缺陷。
1.1.3栓钉的规格、型号符合设计要求，焊接用瓷环的型式、尺寸应与所用栓钉相匹配。
1.2施工准备1.2.1在正式施焊前，选用与实际工程设计要求相同规格的焊钉、瓷环及相同批号、规格的母材。
1.2.2栓钉施工前应标出栓钉焊接的准确位置。
若钢梁或压型钢板在栓钉位置有锈污或镀锌层，应采用角向砂轮打磨干净。
栓钉焊接时应按位置线排列整齐。
1.3施工工艺1.3.1栓钉焊接工艺流程（见页图）1.3.2施焊操作1）依据设计要求先放线定出栓钉的准确位置，两人一组配合施工，一人定位并将该位置的栓钉放在点位上，另一人随后进行焊接(本工程为穿透压型钢板焊接)。
2）焊枪的夹头与焊钉要配套，以便焊钉既能顺利插入，又能保证良好的导电性能。
3）焊钉、焊枪的轴线要尽量与工件表面保持垂直，同时用手轻压焊枪，使焊枪、焊钉及瓷环保持静止状态。
4）在焊枪完成引弧、提升、下压的过程中要保持焊枪静止，待焊接完成（焊缝冷却）后，再轻提焊枪。
栓钉焊接工艺流程5）在焊缝完全未冷却前，不要打碎瓷环。
打碎瓷环后，若焊缝质量不合格，应用手弧焊机补焊。
6）在施工工艺参数不变的情况下，每班前取2个焊好的栓钉进行外观和锤击检查，合格后方可大范围施工。
7）在施工工艺参数有可能变化的情况下（焊枪、总引线、电源有所变化时），应重新进行外观和锤击检查，合格后方可施工。
1.4质量保证措施1.4.1未熔合：栓钉与压型钢板金属部分未熔合，应加大电流增加焊接时间。
钢结构栓钉施工方案
钢结构栓钉施工方案本工程塔楼外框楼面为组合楼板，为使钢梁与组合楼板能有效的协同工作，设置抗剪栓钉，栓钉主要承受钢构件与混凝土楼板之间的剪力，使钢结构与混凝土结构能共同受力。
栓钉与钢梁中间夹有压型钢板，为穿透焊，部分栓钉直接焊在钢梁顶面为非穿透焊。
1 栓钉施工工艺流程2 栓钉施工技术准备（1）对栓钉的力学性能要求本工程现场焊接栓钉采用直径19mm 的圆柱头抗剪栓钉，栓钉应完全满足现行国家标准《电弧螺柱焊用圆柱头焊钉》GB/T10433 的有关规定。
（2）栓钉焊接的试验方法按规范要求，不同直径的栓钉需做穿透焊试件30个，试板采用厚16mm 以上，80mm×80mm的Q345钢板。
不同直径的栓钉试件各取10个，在拉力试验装置上进行拉伸试验。
若所有试件的抗拉强度值不低于下表规定的值,即认为焊接质量合格。
栓钉抗拉力值（3）弯曲试验不同直径的栓钉各取20个焊接试件在弯曲试验机上进行弯曲试验,用手锤打击或使用套管在相对原轴线往两边作30°交变弯曲,直至栓钉损坏为止。
若全部试件的断裂均发生在试板上或栓钉杆上,而不在焊缝或热影响区内,则焊接质量应视为合格。
若环境温度低于10℃时，不得使用锤击进行试验。
复验：经过拉力和弯曲试验后,若有不合格的试件,则应重新制备试件进行再次试验;如果失败,则认为该批栓钉焊接质量不合格。
（4）焊工资质审查对每一个参加施焊的焊工,按照焊接参数试验的要求,进行焊工资质审查。
3 栓钉施工工艺栓钉焊接时采用带有自动控制焊接时间的专用焊接设备—栓焊机；能在极短的时间(0.3～1.2s)内，通过大电流(200～2000A)直接将栓钉的全面积焊道工件上，其栓钉全面积焊接，接头效率高，焊接质量可靠，应力分布合理，施工技术简单。
栓钉焊接时，每个栓钉应配备一个相应的热稳弧陶瓷环，以便膨径成型和蓄热。
4 施工质量检验（1）栓焊施工班前检验：在每日开工前,若焊接设备及栓钉规格未改变,且焊接参数仍为特定值时,最先焊的两个栓钉应做试验,试验栓钉可直接焊在结构工件上,按实际焊接位置施焊，并做外观检查和弯曲试验。
9.10、钢结构焊钉焊接施工工艺标准
③焊接 焊接电流增大，使焊钉端部和母材局部表面熔化，如图 8.2.5-3 所示。
图 8.2.5-3 焊接（强电流使焊钉端与一部分母材熔化）
④ 加压 设定的电弧燃烧时间达到后，将焊钉自动压入母材，如图 8.2.5-4 所示。
图 8.2.5-4 加压（固定一段时间后，将焊钉压入母材中）
max
r
min
WA(参考)
6 5.76 6.24 10.65 135 5.48 5.00
2 4
表1
8
10
7.71
9.71
8.29 10.29
15.35 18.35
14.65 17.65
7.58
7.58
7.00
7.00
2
2
4
4
13 12.65 13.35 22.42
258 10.58 10.00
2 4
焊钉位置处打上样冲眼。
3) 要求：符合工程设计要求，位置允许偏差±1mm。
（2）清理焊接区域
1) 工具：角磨机、钢丝刷。
2) 操作：用角磨机将构件施焊部位的涂层打磨干净，并用钢丝刷清扫铁屑残渣。
3) 要求：焊接钢构件表面不允许有油漆、其它涂层、水、油脂及其它影响焊缝质量的
污渍存在。 （3）试焊
1）机具：熔焊栓钉机及配套的工装是植钉枪。 2）操作
3.1 技术准备 (1) 施工单位应进行焊接工艺评定，结果应符合设计要求和国家现行的有关标准的规定。 (2) 根据工艺评定、设计和图纸深化的结果编制施工作业指导书，作好施工技术交底。 3.2 主要机具
栓钉施工主要的专用设备为熔焊栓钉机。下表列出了日产 JSS—2500 型熔焊栓钉机的主 要参数。
钢结构焊钉焊接施工工艺标准
钢结构焊钉焊接施工工艺标准1. 适用范围本标准规定了钢结构焊钉焊接的施工要求、方法和质量标准，适用于各类钢结构工程中的抗剪件、预埋件及锚固件，公称直径为6～22mm 的焊钉（圆柱头焊钉、熔栓焊钉、剪力钉）的焊接。
2编制依据的标准、规范GBl0433 圆柱头焊钉JGJ81 建筑钢结构焊接技术规程GB50205 钢结构工程施工质量验收规范3 术语和符号3.1 术语1 母材被焊接的材料统称。
2 焊缝金属构成焊缝的金属，一般是熔化的母材和填充金属凝固形成的那部分金属。
3 焊钉（栓钉）焊接将焊钉（栓钉）一端与板件（或管件）表面接触通电引弧，待接触面熔化后，给焊钉（栓钉）一定压力完成焊接的方法。
3.2 符号I—电流4施工准备1技术准备施工单位应进行焊接工艺评定，结果应符合设计要求和国家现行的有关标准的规定。
根据工艺评定、设计和图纸深化的结果编制施工作业指导书，做好施工技术交流。
2材料准备根据栓钉的安装位置，熔焊栓钉适用的瓷环可分为穿透型的瓷环和普通型的瓷环。
直接在压型钢板上安装的栓钉应使用穿透型的瓷环，在钢梁上安装的栓钉应使用普通型的瓷环。
根据作业条件施工应进行烘烤除湿。
3施工机具栓钉施工主要的专用设备为熔焊栓钉机。
表 3.1列出了日产JSS-2500型熔焊栓钉机的主要参数。
表3.1 JSS-2500型熔焊栓钉机的主要参数表其他最常用配合施工的工具为角向磨光机，用于安装栓钉时去除钢梁上的非导电型油漆。
熔焊栓钉施工时还必须配套安排焊接工艺特性较好的中型焊机（交直流均可）用于栓钉的补焊。
4 作业条件准备1钢结构构件表面的油漆应清除，没有露水、雨水、油及其他影响焊缝质量的污渍。
空气相对湿度不大于85％。
2根据作业条件，施工所使用的栓钉和配套使用的瓷环应烘烤除湿。
5施工工艺5.1施工工艺流程图5.1 施工工艺流程图5.2操作工艺1 正式焊接前试焊1个焊钉，用榔头敲击使剪力钉弯曲大约30°，无肉眼可见裂纹方可开始正式焊接，否则应修改施工工艺。
压型钢板栓钉焊接施工工艺标准
压型钢板栓钉焊接施工工艺标准Q/AHHL-FJGY-13—010—20101、适用范围本工艺标准适用于钢结构中的组合楼盖剪力连接件的栓钉焊接及劲性钢筋混凝土结构中钢构件与混凝土间的剪力连接件的栓钉焊接工程。
2、施工准备2。
1技术准备及要求2.1.1图纸会审已完成。
2.1。
2施工单位应进行焊接工艺评定，结果应符合设计要求和国家现行的有关标准的规定。
2。
1.3根据工艺评定、设计和图纸深化的结果编制施工作业指导书,做好施工技术交底.2.1。
4楼盖主次梁已安装好,压型板已铺设完毕，并办理预检手续。
2.1.5对不同材质、不同规格、不同厂家、不同批号生产的栓钉，采用不同型号的焊机及焊枪进行严格的、与现场同条件的工艺参数试验，经试验合格的工艺术参数，方可在工程中使用。
2.1。
6在已安装好的压型板上测量放线，确定栓钉位置。
2.1.7抽检栓钉和瓷杯，潮湿的瓷杯、焊件需进行烘干。
2.2材料要求2.2.1栓钉：采用低碳合金钢制成;直径有13、16、19、22mm四种,其强度和化学成分应符合设计要求和有关技术标准的规定.2.2。
2焊接瓷杯：是栓钉焊接的一次性辅助焊接材料。
2.2.3引弧剂:质量符合有关技术标准的要求。
2。
3主要机具设备2。
3。
1机械设备：栓钉焊机、电动砂轮机等。
2。
3。
2主要机具：钢尺、钢板尺、游标卡尺、手锤、气割枪、气焊设备、烘干箱等。
2。
4作业条件2。
4。
1钢结构构件表面的油漆应清除，没有露水、雨水、油及其他影响焊缝质量的污渍。
空气相对湿度不大于85％。
2.4。
2根据作业条件,施工所使用的栓钉和配套使用的瓷环应烘烤除湿.2。
4。
3管理人员向作业班组进行操作规程和安全技术交底。
3、施工工艺3.1工艺流程3.2操作要点3.2。
1正式焊接前试焊1个焊钉,用鎯头敲击使剪力钉弯曲大约30°，无肉眼可见裂纹方可开始正式焊接,否则应修改施工工艺。
3.2.2每天的焊接完的焊钉都要从每根梁上选择两个栓钉用鎯头敲弯30°，无肉眼可见裂纹方可继续焊接，否则应修改施工工艺。
栓钉施工技术交底
技术交底记录
技术交底记录
技术交底记录
工程名称中国建筑一局（集团）有限公司～三美老年公
寓综合楼项目
交底部
位
栓钉施工
工程编号ZJYJ-LNGY-GJG-SD001 日
期
2011年7月14日
2、栓钉施工
2.1栓钉施工流程图如下：
技术负责人：交底人：接受交人：
技术交底记录
工程名称中国建筑一局（集团）有限公司～三美
老年公寓综合楼项目
交底部位栓钉施工
工程编号ZJYJ-LNGY-GJG-SD001 日期2011年7月14日
技术负责人：交底人：接受交人：
技术交底记录
工程名称中国建筑一局（集团）有限公司～三美
老年公寓综合楼项目
交底部位栓钉施工
工程编号ZJYJ-LNGY-GJG-SD001 日期2011年7月14日
技术负责人：交底人：接受交人：
技术交底记录
表C1-3
技术交底记录
表C1-3
技术交底记录。
2019304栓钉焊接工艺标准.doc.doc
栓钉焊施工工艺标准（Ⅲ-304）1、适用范围1.0.1 为在工程建设的栓钉焊接施工中贯彻执行国家的技术政策，做到安全适用、经济合理、技术先进、确保质量，制定本规程。
1.0.2 本规程适用于工业与民用建筑工程的组合结构中采用拉弧栓钉焊方法或电弧焊焊接方法焊接的栓钉焊接质量控制及验收。
1.0.3 栓钉焊接必须遵守国家现行的安全技术和劳动保护等有关规定。
1.0.4 栓钉焊接除执行本规程外，尚应符合国家现行标准中相关规定的要求。
2、施工准备2.1 材料（栓钉）2.1.1 栓钉成品应符合现行国家标准《电弧螺柱焊用圆柱头焊钉》GB/T 10433及本规程的相关规定。
栓钉原材的材质、栓钉成品的力学性能应符合表4.1.1－1及表4.1.1－2的规定。
当设计要求采用其它类型的材料时，其性能应满足相应标准的规定。
点、相同直径、采用相同瓷环的栓钉焊接端的评定，具体要求如下：1 试样制备将代表不同直径的栓钉按照生产商推荐的最佳焊接规范连续焊接30个试样，栓钉试样中钢板的规格为80×80mm，厚度应不小于16mm，可采用《碳素结构钢》GB700中规定的Q235钢或《低合金高强度结构钢》GB1591中规定的Q345钢。
试样的制备及尺寸可参见图5.3.1。
2 试验1）拉伸试验取10个按本规程制备的栓钉试样进行拉伸试验，如果所有拉伸试样的抗拉载荷等于或大于表2.1.2规定的最小值，并且断裂位置位于焊缝及热影响区以外，则认为拉伸试验合格。
取20个按本规程制备的栓钉试样进行弯曲试验，用手锤打击或使用套管，使其正反方向交替弯曲30°，直至损坏为止。
对于所有弯曲试件，如果试验都是断裂在钢板母材或栓钉上而不是在焊缝或热影响区中，则认为弯曲试验合格。
使用套管时，套管下端距焊肉上端的距离约为栓钉的直径，当环境温度低于10℃时，不得使用锤击进行弯曲试验。
3）复验如果在弯曲试验中，焊缝或热影响区发生断裂；或者在拉伸试验中，抗拉载荷小于规定的最低值时，则必须重新制备一组试样进行试验，如仍不满足要求，则栓钉焊接端评定不合格。
钢结构剪力钉(栓钉)施工要点标准范本
编号：QC/RE-KA3250钢结构剪力钉(栓钉)施工要点标准范本In the collective, in order to make all behaviors have rules and regulations, all people abide by the unified norms, so that each group can play the highest role and create the maximum value.（管理规范示范文本）编订：________________________审批：________________________工作单位：________________________钢结构剪力钉(栓钉)施工要点标准范本使用指南：本管理规范文件适合在集体中为使所有行为都有章可偱，所有人都共同遵守统一的规范，最终创造高效公平公开的的环境，使每个小组发挥的作用最高值与创造的价值最大化。
文件可用word 任意修改，可根据自己的情况编辑。
钢结构剪力钉（栓钉）施工要点1 使用的材料和设备1）地下三层钢柱采用的剪力栓钉直径为φ19mm,焊接间距200mm。
进场时应按包装上的规格，数量进行验收。
设专用库房存放保管，使用要注意防水和防雨，以避免栓钉受潮生锈。
发放和领用按当天的使用量，建立领用手续和发放登记。
2)施焊时配备专用的栓焊设备，焊机暂载率≥15%,栓焊机日本产型号JSS2500 型，配备A-88J 型焊枪，使用中加强对栓焊设备的维护和保养，保持良好的焊接性能。
3)栓焊机必须接在独立电源上，电源变压器的容量适当，能满足栓焊的使用要求。
栓焊机在配电设施附近，此处应防潮、防风雨日晒，并具备维修条件和空间。
2 栓焊工艺过程1）栓焊过程示意图如下：栓焊工艺流程见如下栓焊工艺流程图：2）设备选型检验，栓钉材质检验，磁环规格材质检验(穿透焊要用8 齿磁环，用干燥磁环，受潮磁环使用前要烘干)3）焊接参数：直接焊在钢梁上和穿透压型钢板焊再焊在钢梁上，选定焊接参数(穿透镀锌板穿透冷轧板)，地线要接牢，把线、地线要有足够截面：（1）把线(截面120 平方、长度50 米)。
栓钉施工工艺标准
栓钉施工工艺标准1定义与适用范围1.1栓钉属于一种高强度刚度连接的紧固件，用于各种钢结构工程中，在不同连接件中起刚性组合连接作用。
栓钉是电弧螺柱焊用圆柱头焊钉的简称，栓钉的规格为公称直径10～Ф25mm，焊接前总长度40～300mm.1。
2栓钉是楼面梁同钢筋混凝土楼板起组合连接作用的连接件,采用拉弧型栓钉焊机和焊枪，并使用去氧弧耐热陶瓷座圈1.3在工程建设的栓钉焊接施工中贯彻执行国家的技术政策，做到安全适用、经济合理、技术先进、确保质量，制定本规程。
1.4本规程适用于工业与民用建筑工程的组合结构中采用拉弧栓钉焊方法或电弧焊焊接方法焊接的栓钉焊接质量控制及验收。
1。
5栓钉焊接必须遵守国家现行的安全技术和劳动保护等有关规定。
1.6栓钉焊接除执行本规程外，尚应符合国家现行标准中相关规定的要求.2 材料要求2。
1根据栓钉的焊接位置熔焊栓钉适用的瓷环可分为穿透型的瓷环和普通瓷环.直接在压型钢板上安装的栓钉应使用穿透型的瓷环在钢梁上安装的栓钉应使用普通的瓷环。
根据作业条件施工前应进行除湿.2.2栓钉采用低碳合金钢制成其化学成分可靠强度稳定可焊性、顶锻性能良好.使用要防止出现锻造裂纹。
3 机具设备3。
1焊枪3。
2根据现场条件、供电要求、施焊数量确定台数、一次线长度、稳压电源、把线长度。
因焊接电源耗用电流大故应考虑专路供电.正确接入初级电压后接地要牢固。
3.3其他工具：钢尺、钢板尺、游标卡尺、手锤、记号笔、墨汁、气割枪、电动砂轮、烘干箱、清扫工具、对讲机4 作业条件4.1钢结构构件表面的油漆应清除没有露水、雨水、油及其他影响焊缝质量的污渍。
空气相对湿度不大于85％。
4.2 施工所使用的栓钉和配套使用的瓷环应烘烤除湿.4。
3 栓钉施焊前进行工艺参数实验静力拉伸、反复弯曲、弯90°角合格。
5 操作工艺5。
1施工工艺流程栓钉焊接流程图5.2栓钉操作工艺5.2。
1使用专用栓钉熔焊机进行焊接施工，该设备需要设置专用配电箱及专用线路（从变压器引入）.5.2。
压型钢楼承板与栓钉施工方案
压型钢楼承板与栓钉施工方案一、技术要求1.压型钢楼承板的制作应符合国家相关标准和规范要求，钢板的材质、厚度、抗弯性能等要满足设计要求。
2.栓钉的选择应符合设计图纸要求，并严格按照相关规范进行施工。
3.施工过程中需保证安全合理，严禁出现翘边、裂缝、变形等缺陷。
4.施工现场需保持整洁有序，合理使用施工机械和工具，确保施工质量。
二、施工准备1.根据设计图纸确定承板的型号、材质和尺寸，并进行材料清单编制，以备施工使用。
2.购买合格的压型钢板材，并进行质量检查，确保符合要求。
3.购买合格的栓钉，并进行质量检查，以确保符合设计要求。
4.准备好施工机械、工具和设备，并进行检查和维护，确保正常运行。
5.整理施工现场，清理杂物，确保施工场地清洁、整齐。
三、施工工序1.安装横向压型钢楼承板。
首先将预制的横向压型钢楼承板根据设计要求进行切割和加工，然后用吊车将承板吊装至预定位置，利用焊接或螺栓连接固定。
2.安装纵向压型钢楼承板。
根据设计要求，将预制的纵向压型钢楼承板进行切割和加工，然后将承板吊装至预定位置，利用焊接或螺栓连接固定。
3.连接横向与纵向压型钢楼承板。
将横向与纵向的压型钢楼承板按照设计图纸要求进行连接，利用焊接或螺栓固定承板之间的接缝。
4.栓钉施工。
根据设计要求，将预先确定好位置的栓钉，利用专用设备将栓钉固定在压型钢楼承板上。
5.检查验收。
施工完成后，对所安装的压型钢楼承板和栓钉进行检查，确保质量合格。
四、安全措施1.施工过程中，严禁在高空作业时不系安全带，保证作业人员的安全。
2.使用吊车吊装承板时，必须由专业人员操作，并进行严格的安全检查。
3.施工现场需设立警示牌，提示工地危险区域，以防止他人误入施工现场。
4.施工现场应配备消防器材，以防止火灾等突发事件发生。
五、施工质量控制1.严格按照设计要求进行施工，保证压型钢楼承板和栓钉的安装位置、数量和尺寸等符合设计要求。
2.检查压型钢楼承板的焊缝和栓钉的固定牢固程度，确保承板之间连接坚固可靠。
栓钉焊工艺
栓钉焊工艺在压型钢板上现浇钢筋混凝土楼面结构中，压型钢板是混凝土楼板的永久性模板，栓钉是混凝土楼板与钢柱、钢梁在承受抗剪应力时的连接件。
除外包混凝土钢柱上的栓钉为直接焊接外，在压型钢板上，栓钉焊皆为穿透焊接，穿透层次有一层、二层，最多可达到四层。
电弧栓钉焊是将特制的栓钉的全面积焊到工件上，其焊接效率高，质量可靠，应力分布合理，是一种优质、高效和低耗的接触弧焊工艺。
本工程楼面抗剪栓钉规格暂时不详。
但各种规格的施工工艺要求基本相同。
1.栓钉焊接前的准备工作1）焊接前应检查栓钉质量。
栓钉应无皱纹、毛刺、开裂、扭歪、弯曲等缺陷，栓钉应防止锈蚀和油污。
2）瓷环的尺寸精度与栓钉焊接成型关系很大，对焊接工艺有直接影响，因此采购瓷环时一定要控制尺寸与说明书一致，栓钉和磁环的规格需匹配。
3）栓钉在施工焊前必须经过严格的工艺参数试验。
对于不同厂家、不同批号、不同材质及不同焊接设备的栓钉焊接工艺，均应进行试验，确定工艺参数。
栓钉焊工艺参数包括：焊接型式、焊接电压、电流、栓焊时间、栓钉伸出长度、栓钉回弹高度、阻尼调整位置。
在穿透焊中还包括压型钢板的厚度、间隙及层次。
4）栓钉焊工艺试件经过静力拉伸、反复弯曲及打弯试验合格后，现场操作时还需要根据电缆线的长度、施工季节、风力等因素进行调整。
（1）通过静力拉伸试验观察拉力试件的拉断位置和试件的强度、延伸率、屈服强度的数值。
拉伸中栓钉不能断在焊接处，只许断在栓钉杆上，同时试件的力学性能三项指标应符合表5.6-19的规定。
5.6-19栓钉力学性能指标表（2）反复弯曲试验：将试件固定在某一位置，然后用特制的扳手夹往试件的栓钉大头部，在一个纵向平面内反复弯曲三周，弯曲角度为45°以上。
试件经检查不能出现任何断裂现象，焊缝不能出现断裂缺陷，栓钉应在栓杆上断裂。
（3）打弯试验：用6-12mm厚的钢板，面积为240mm×300mm做试件，将试件底板固定在某一位置，然后划出栓焊位置线，栓焊栓钉数量为30颗，其中10颗做静力拉伸试验，10颗做反复弯曲试验，10颗做铁锤打弯900试验。
钢筋结构栓钉施工工艺标准[详]
![钢筋结构栓钉施工工艺标准[详]](https://img.taocdn.com/s3/m/fe8d9ada0722192e4436f69d.png)
. . .8 钢结构焊钉焊接施工工艺8.1.1 实用范围本标准适用于各类钢结构工程中,公称直径为10～25mm的焊钉〔圆柱头焊钉、熔焊栓钉、剪力钉等的焊接施工。
8.1.2参考标准与规范冷镦和挤压用钢 GB/T6478—2001电弧螺柱焊用圆柱头焊钉 GB/T10433—2002建筑工程施工质量验收统一标准 GB50300—2001钢结构工程施工质量验收规范 GB50205—2001建筑钢结构焊接技术规程 JGJ81—20028.1.3材料1 焊钉1> 焊钉材料的机械性能应符合表8.1.3-1规定。
表8.1.3-1 焊钉材料及机械相性能2> 焊钉的形状尺寸应符合图8.1.3-1及表8.1.3-2的规定图8.1.3-1 焊钉的形状尺寸注：图中1表示由制造者选择可制成凹穴形式。
表8.1.3-2 焊钉的形状尺寸<mm>3> 焊钉表面质量焊钉必不经表面处理。
其表面应平滑、洁净,不得有锈蚀、氧化皮、油脂和毛刺等；其杆部表面不允许有影响使用的裂缝,但头部裂缝的深度〔径向不得超过0.25<d k-d>mm。
2 瓷环1> 焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图8.1.3-2和表8.1.3-3的规定。
其中,B1型适用于普通平焊,也适用于13mm和16mm焊钉的穿透平焊；B2型仅适用于19mm焊钉的穿透平焊。
1 / 5图8.1.3-2 焊接瓷环型式和尺寸表8.1.3-3 焊接瓷环尺寸<mm>2> 表面质量焊接瓷环不得有露水和雨水痕迹。
8.2 施工准备8.2.1 技术准备1 施工单位应按JGJ81规定进行焊接工艺评定,其结果应符合设计要求和GB50205标准规定。
2 根据工艺评定、设计和图纸深化的结果,编制施工作业指导书,做好施工技术交底。
8.2.2 材料准备根据设计要求,选用合格的焊钉。
根据焊钉的安装位置按下述要求使用配套瓷环：1 若直接在压型钢板上安装焊钉,应使用穿透型〔B2型的配套瓷环。
钢结构栓钉焊接施工工艺标准
21.5 钢结构栓钉焊接施工工艺标准21.5.1 材料要求21.5.1.1 根据栓钉的焊接位置，熔焊栓钉适用的瓷环可分为穿透型的瓷环和普通瓷环。
直接在压型钢板上安装的栓钉应使用穿透型的瓷环，在钢梁上安装的栓钉应使用普通的瓷环。
根据作业条件施工前应进行除湿。
21.5.1.2 栓钉，采用低碳合金钢制成，其化学成分可靠，强度稳定，可焊性、顶锻性能良好。
使用要防止出现锻造裂纹。
21.5.1.2.1 栓钉化学成分见表21.5.1-1表21.5.1-1化学成分％材料C（max）Si（max）Mn P（max）S（max）普碳钢0.20 0.10 0.3～0.6 0.04 0.0421.5.1.2.2 栓钉机械性能见表21.5.1-2表21.5.1-2 抗拉强度(N/mm2) 屈服点(N/mm2) 延伸率％min man min min400 550 240 1421.5.1.2.3 栓钉尺寸符合表21.5.1-3及图21.5.1-4表21.5.1-3 公称 6 8 10 13 16 19 22 dmin 5.76 7.71 9.71 12.65 15.65 18.58 21.58man 6.24 8.29 10.29 13.35 16.35 19.42 22.42min 10.65 15.35 18.35 22.42 29.42 32.5 35.5d kman 11.35 14.65 17.65 21.58 28.58 31.5 34.5min 5.48 7.58 7.58 10.58 10.58 10.58 12.7 kman 5.00 7.00 7.00 10.00 10.00 12.00 12.00 r min 2 2 2 2 2 3 3 WA(参考) 4 4 4 4 4 4 4 公称长度I140 50 80 100 120 130 150 170 20021.5.1.3.2 使融化金属与空气隔绝，防止融化金属被氧化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
栓钉施工工艺标准
1定义与适用范围
1.1栓钉属于一种高强度刚度连接的紧固件，用于各种钢结构工程中，在不同连接件中起刚性组合连接作用。
栓钉是电弧螺柱焊用圆柱头焊钉的简称，栓钉的规格为公称直径10～Ф25mm，焊接前总长度40～300mm。
1.2栓钉是楼面梁同钢筋混凝土楼板起组合连接作用的连接件，采用拉弧型栓钉焊机和焊枪，并使用去氧弧耐热陶瓷座圈
1.3在工程建设的栓钉焊接施工中贯彻执行国家的技术政策，做到安全适用、经济合理、技术先进、确保质量，制定本规程。
1.4本规程适用于工业与民用建筑工程的组合结构中采用拉弧栓钉焊方法或电弧焊焊接方法焊接的栓钉焊接质量控制及验收。
1.5栓钉焊接必须遵守国家现行的安全技术和劳动保护等有关规定。
1.6栓钉焊接除执行本规程外，尚应符合国家现行标准中相关规定的要求。
2 材料要求
2.1根据栓钉的焊接位置熔焊栓钉适用的瓷环可分为穿透型的瓷环和普通瓷环。
直接在压型钢板上安装的栓钉应使用穿透型的瓷环在钢梁上安装的栓钉应使用普通的瓷环。
根据作业条件施工前应进行除湿。
2.2栓钉采用低碳合金钢制成其化学成分可靠强度稳定可焊性、顶锻性能良好。
使用要防止出现锻造裂纹。
3 机具设备
3.1焊枪
3.2根据现场条件、供电要求、施焊数量确定台数、一次线长度、稳压电源、把线长度。
因焊接电源耗用电流大故应考虑专路供电。
正确接入初级电压后接地要牢固。
3.3其他工具：钢尺、钢板尺、游标卡尺、手锤、记号笔、墨汁、气割枪、电动砂轮、烘干箱、清扫工具、对讲机
4 作业条件
4.1钢结构构件表面的油漆应清除没有露水、雨水、油及其他影响焊缝质量的污渍。
空气相对湿度不大于85%。
4.2 施工所使用的栓钉和配套使用的瓷环应烘烤除湿。
4.3 栓钉施焊前进行工艺参数实验静力拉伸、反复弯曲、弯90°角合格。
5 操作工艺
5.1施工工艺流程
栓钉焊接流程图
5.2栓钉操作工艺
5.2.1使用专用栓钉熔焊机进行焊接施工，该设备需要设置专用配电箱及专用线路（从变压器引入）。
5.2.2安装前先放线，定出栓钉的准确位置，并对该点进行除锈、除漆、除油污处理，以露出金属光泽为准，并使施焊点局部平整。
5.2.3 栓钉施焊时，施焊人员平稳握枪，并使枪与母材工作面垂直。
焊后根部焊脚应均匀、饱满，以保证其强度达到要求。
5.2.4 搬动焊枪开关电流通过引弧剂产生电弧在控制时间内栓钉熔化随枪下压回弹、断弧焊接完成。
5.3焊接注意事项
5.3.1栓钉必须符合规范和设计的要求。
如有锈蚀，需经除锈后方可使用（尤其是栓钉头和大头部不可有锈蚀和污物），严禁使用锈蚀的栓钉。
5.3.2施焊点不得有水分、油污及其它杂质。
5.3.3在有风天气施工时，焊工应站在上风头，以防止火花伤害。
5.3.4注意焊工的安全防护，尤其焊外围梁时，更应小心谨慎。
5.3.5焊工要熟练掌握焊机、焊枪的性能，搞好设备的维护保养。
当焊枪卡具上出现焊瘤、烧蚀或溅上熔渣时，及时清理或更换配件，以确保施工顺利并保证熔焊质量。
6 质量控制
6.1栓钉焊接质量检查
6.2焊接栓钉质量保证措施
7 成品保护
7.1栓钉应无有害的皱皮、毛刺、裂纹、锈蚀等。
母材焊接处不应有过量的氧化皮、锈、水分、油漆、灰渣、油污或其他有害物质。
如不满足要求应用抹布、钢丝刷、砂轮机等方法清扫或清除。
7.2 保护瓷环陶瓷保护环的要求按照GB10433-89的规定。
保护瓷环应保持干燥受过
7.3潮瓷环应在使用前置于烘箱中经120度烘干1~2h 。
8 安全环保措施
8.1施工人员操作时，必须穿胶鞋，防止滑伤。
8.2焊接操作工人应佩戴防护眼罩穿防护服装。
序号
栓钉焊接质量检查 示意图
1 焊后检查栓钉底部的焊脚应完整并分布均匀。
栓钉检查示意图
2 外观检查合格的栓钉还应按照规范要求
用铁锤进行锤击，使其弯曲30°，并检查焊接
部位是否出现裂纹。
序号
焊接栓钉质量保证措施 1
清理压型钢板，栓钉施焊点不得有水分、杂物及油污 2
焊前检查栓钉，发现生锈，除锈后使用或者放弃 3
施焊前检查瓷环，发现有潮湿立即进行烘焙 4
严格按照焊接工艺施工 5 焊后根据规范对栓钉焊接质量进行检查
8.3施工现场必须戴安全帽，高空作业必须戴安全绳。
8.4单独进行施工电源布设。
8.5 焊接电源及焊钉枪要求接地可靠
8.6 焊接时防止飞溅的熔渣引起火灾。
9 注意事项
9.1栓焊机必须接在独立电源上（三相380V、100～300A），并应安放在防潮、防尘、防风雨日洒、清洁通风的环境中，还应具备维修条件和空间。
配电设施应在栓焊机附近，便于出现故障时迅速切断电源。
在连接焊机和焊枪的电缆线上严禁压重物，车辆碾压及猛力拽拉，在电缆线通过处严禁烟火，全部电缆及其接头均应绝缘；与地线连接的母材表面应除锈、油或油漆等污物。
9.2焊钉施焊前应认真检查压型钢板是否与钢梁点固焊牢，施焊前应在母材表面按焊钉焊接的准备位置放线，然后清除母材上的锈、油、漆等污物。
9.3焊钉端头与圆柱头部不得有锈或污物，严重锈蚀的不得使用；受潮瓷环必须烘干后方可使用。
9.4气温在0℃以下、降雨、雪或工件上残留水份时不得施焊。
雨停后，必须对焊接区内进行干燥处理，（其措施办法：空压机吹干、氧—乙炔烘干）。
9.5施焊时焊工应穿工作服、安全帽、保护镜，戴手套和护脚。
10 质量记录
10.1 焊接材料的品种、规格、性能，符合产品标准和设计要求。
10.2重要结构用焊接材料抽样复验结果符合产品标准和设计要求。
10.3施工单位对其采用的焊钉和钢材焊接应进行焊接工艺评定，其结果应符合设计要求和国家现行有关标准的规定。
瓷环应按其产品说明书进行烘焙。
10.4焊钉焊接后应进行弯曲试验检查，其焊缝和热影响区不应有肉眼可见的裂纹。
焊钉弯曲30°后用角尺检查和观察检查。
10.5焊钉及焊接瓷环的规格、尺寸及偏差应符合《圆柱头焊钉》GB10433中的规定。
用钢尺量和游标卡尺量测。
10.6钢网架用活动（或滑动）支座，应有出厂合格证明与试验报告。
10.7焊钉根部焊脚应均匀，焊脚立面的局部未熔合或不足360°的焊脚应进行修补。
