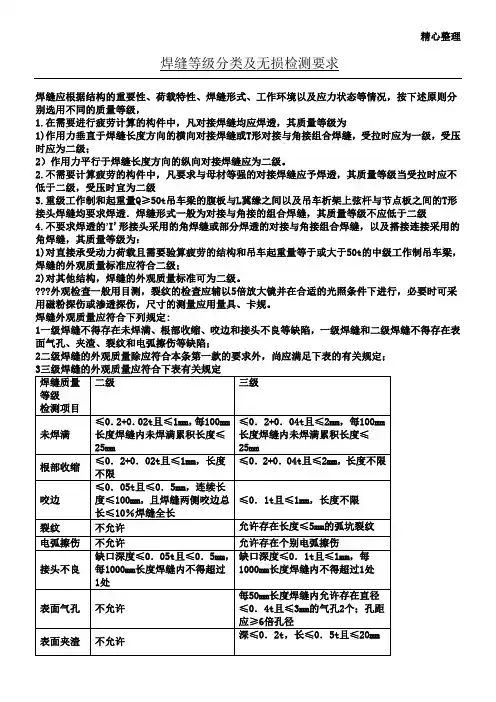

焊缝无损检测要求
精心整理焊缝等级分类及无损检测要求焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，1.在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1)作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2.不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级T形设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求:1一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB11345)B级检验的Ⅱ级及Ⅱ级以上；2二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB11345)B级检验的Ⅲ级及Ⅲ级以上；3全焊透的三级焊缝可不进行无损检测。
4焊接球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。
5螺栓球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。
6箱形构件隔板电渣焊焊缝无损检测结果除应符合GB50205-2001标准第7.3.3条的有关规定外，还的规说明：根据结构的承载情况不同，现行国家标准《钢结构设计规范》GBJ17中将焊缝的质量为分三个质量等级。
内部缺陷的检测一般可用超声波探伤和射线探伤。
射线探伤具有直观性、一致性好的优点，过去人们觉得射线探伤可靠、客观。
但是射线探伤成本高、操作程序复杂、检测周期长，尤其是钢结构中大多为T形接头和角接头，射线检测的效果差，且射线探伤对裂纹、未熔合等危害性缺陷的检出率低。
超声波探伤则正好相反，操作程序简单、快速，对各种接头形式的适应性好，对裂纹、未熔合的检测灵敏度高，因此世界上很多国家对钢结构内部质量的控制采用超声波探伤，一般已不采用射线探伤。
焊缝的无损检测要求及等级分类解释
焊缝的无损检测要求及等级分类解释焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级,1。
在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1）作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级;2)作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级,受压时宜为二级3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝,其质量等级不应低于二级。
4。
不要求焊透的I形接头采用的角焊缝或部分焊透的对接与角接组合焊缝,以及搭接连接采用的角焊缝，其质量等级为：1）对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2）对其他结构,焊缝的外观质量标准可为二级。
外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行,必要时可采用磁粉探伤或渗透探伤,尺寸的测量应用量具、卡规。
焊缝外观质量应符合下列规定：一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定;三级焊缝的外观质量应符合下表有关规定焊缝质量等级二级三级检测项目设计要求全焊透的焊缝,其内部缺陷的检验应符合下列要求:1 一级焊缝应进行100%的检验，其合格等级应为现行国家标准GB/T 11345—2013《钢焊缝手工超声波探伤方法及质量分级法》B 级检验的Ⅱ级及Ⅱ级以上;2 二级焊缝应进行抽检，抽检比例应不小于20％，其合格等级应为现行国家标准GB/T 11345-2013《钢焊缝手工超声波探伤方法及质量分级法》B级检验的Ⅲ级及Ⅲ级以上；3 全焊透的三级焊缝可不进行无损检测。
焊缝等级分类及无损检测要求
焊缝等级分类及无损检测要求焊接是制造过程中最常用的连接方法之一，焊接质量的好坏直接关系到产品的性能和寿命。
为了确保焊接接头的质量，需要进行焊缝的等级分类检测，以及无损检测来评估焊接接头的质量。
按照国际标准ISO5817-2024《焊接工艺的质量评定—焊接的焊缝形态在钢、镍、钴合金中的分类》对焊缝质量分类，焊接接头的质量可分为4个等级：1.A级：焊缝形态完好，焊盖有紧密的覆盖，有均匀的焊渣分布。
在金属基材上，焊接扩展处有不连续缺陷（如气孔、夹杂物、裂纹）数量较少。
2.B级：焊缝形态良好，有无酸洗或其他方法清除焊渣。
金属基材上有适量的不连续缺陷，但与所给定的金属基材和焊接技术的特性相符。
3.C级：焊盖紧密，能够完全覆盖焊缝，但可以有较多的焊渣。
但在金属基材上可以有多个连续缺陷，但缺陷的长度和深度有限。
4.D级：有紧密焊盖，但可能略有不完全覆盖焊缝而有部分内部缺陷。
这些缺陷可能不完全显示出来，可以通过无损检测方法进行评定。
无损检测要求：为了评估焊缝的质量，常常采用无损检测方法来检测焊接接头的缺陷。
无损检测是通过不破坏工件的情况下对材料、制品、构件等进行内部缺陷的检测和评定。
1.超声波检测：通过超声波传感器对焊缝进行扫描，检测焊接缺陷如气孔、夹杂物、裂纹等。
2.X射线检测：通过使用X射线或γ射线照射焊缝，利用与焊缝中缺陷发生反射的X射线或γ射线进行检测。
3.磁粉检测：通过在焊缝附近施加磁场，再将可视的磁粉（常见为铁粉）撒在焊缝上，当磁力线遇到焊缝中的缺陷时，磁粉会聚集在缺陷上，从而发现缺陷的位置和大小。
4.渗透检测：将渗透剂涂在焊缝上，通过渗透剂的极性和粘性吸入焊缝中的缺陷，再用显像剂使渗透剂显影出来，从而发现焊缝中的缺陷。
以上无损检测方法可以针对不同类型的焊缝进行评定，满足焊接接头等级分类中所要求的质量标准。
无损检测不仅可以检测出焊缝中的缺陷，还可以评估缺陷的大小和对焊缝的影响程度，从而为后续的焊缝处理提供指导。
焊缝合格标准
焊缝合格级别及无损检测要点一、长输管道：1.SY0410—98《输油输气管道线路工程施工及验收规范》第7.3.2条：RT执行SY4056—93；UT执行SY4065—93合格级别：输油：P设≤6.4MPa Ⅲ级P设＞6.4MPa Ⅱ级输气：P设≤4MPa 一、二级地区Ⅲ级；三、四级地区Ⅱ级P设＞4MPa Ⅱ级第7.3.4条：输油管道的探伤比例可任选下面其中之一：100%UT后，对每个焊工或机组每天完成数量的5%作射线复验只进行RT抽查，抽查比例为每个焊工或作业机组每天完成数量的15% 。
第7.3.5条：输气管道的探伤比例：100%UT后，对每个焊工或作业机组每天完成数量的抽查比例：一级地区5%二级地区10%三级地区15%四级地区20%只进行RT抽查，对每个焊工或作业机组每天完成数量的抽查比例：一级地区10%二级地区15%三级地区40%四级地区75%第7.3.6条：抽查时，如每天的焊口数量比例达不到比例要求时，可以每公里为一个检验段，并按规定的比例数随焊随查，均匀的复验、抽查。
第7.3.7条：射线探伤复验，抽查中，有一个焊口不合格，应对该焊工或机组段焊接焊口加倍检查，再不合格，则其余焊口逐个RT探伤第7.3.8条：穿越焊口，钢管与弯头连接的焊口，试压后连头的碰口应进行100%RT。
第7.3.9条：×60及以上级别管材，返修后应按《常压钢制焊接储罐及管道渗透检测技术标准》SY/T0443进行渗透检查。
第7.3.10条：探伤人员应取得相关主管部门颁发的证书。
2.SY0470—2000《石油天然气跨越工程施工及验收规范》第5.3.2条：焊缝外观检查合格之后，应进行无损探伤。
焊缝无损探伤应符合下列规定：跨越管道环向焊缝应进行100%射线探伤。
对射线探伤难度大的个别环向焊缝部位，经有关部门共同商定可用超声波探伤代替射线探伤，但其数量不准超过总数10%。
RT符合SY4056 Ⅱ级合格；UT符合SY4065 Ⅱ级合格二、集输管道：1.SY0466—97《天然气集输管道施工及验收规范》第5.2条无损探伤：第5.2.1条：无损探伤人员必须具备劳动部门颁发的Ⅰ级以上资格证，评片人员具有Ⅱ级及其以上资格；第5.2.2条：焊缝无损探伤必须在外观质量检验合格后进行；第5.2.3条：设计无规定时，管道环缝100%UT，每个焊工所焊的各类焊缝应第5.2.5条：当RT复验不合格，应对该焊工所焊该类焊缝按原射线探伤复验数量补充探伤，仍不合格，停止其工作，并对其于焊工所焊焊缝进行100%RT 复验。
焊缝检查等级 i ii iii iv v
焊缝是连接金属构件的重要部分，在各种工业领域都有着广泛的应用。
为了确保焊缝的质量，对焊缝进行检查是非常重要的。
焊缝检查等级通常分为五个等级，分别是i、ii、iii、iv、v。
不同等级的焊缝检查对应着不同的检查标准和要求。
本文将对焊缝检查等级进行详细介绍，以便读者能够更好地理解焊缝检查的相关知识。
一、焊缝检查等级i等级i的焊缝检查通常适用于对焊缝进行表面检查。
表面检查是通过目视或辅助工具如放大镜、探伤等进行检查，主要检查焊缝表面是否平整、无气孔、裂纹、夹渣等缺陷。
对于等级i的焊缝，通常要求焊缝表面应平整，无气孔、裂纹和夹渣，并且应符合相关的工程标准和规范。
二、焊缝检查等级ii等级ii的焊缝检查通常包括表面检查和内部检查。
表面检查的要求与等级i相似，主要是对焊缝表面进行检查。
而内部检查则需要通过一些特殊的无损检测技术，如超声波检测、射线检测等，来对焊缝的内部质量进行检查。
等级ii的焊缝检查要求更严格，既要求焊缝表面平整，无缺陷，又要求焊缝内部质量良好，无夹渣、气孔、裂纹等缺陷。
三、焊缝检查等级iii等级iii的焊缝检查在等级ii的基础上增加了更多的检查项目，主要是对焊缝的内部缺陷进行更加细致的检查。
等级iii的焊缝检查通常适用于一些对焊缝质量要求非常高的工程，如核电站、航天器材等。
对于等级iii的焊缝，要求其内部应无任何缺陷，包括微小的气孔、裂纹等。
四、焊缝检查等级iv等级iv的焊缝检查则是在等级iii的基础上增加了更加严格的检查标准和要求。
等级iv的焊缝检查通常适用于一些对焊缝质量要求极高的特殊工程，如核设施等。
对于等级iv的焊缝，要求其内部应绝对无缺陷，无论是大小、形状还是数量上都不能出现缺陷。
五、焊缝检查等级v等级v的焊缝检查是最高等级的焊缝检查，通常适用于一些对焊缝质量要求极其严格的特殊工程，如核武器、核反应堆等。
等级v的焊缝检查对焊缝的质量要求非常高，不仅要求焊缝内部无缺陷，还要求对焊接材料的化学成分、机械性能以及显微组织等进行全面的检查，以确保焊缝的质量符合极高的标准。
焊缝等级分类及无损检测要求
焊缝等级分类及无损检测要求焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2) 对其他结构，焊缝的外观质量标准可为二级。
外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。
焊缝外观质量应符合下列规定:1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；2 二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；3 三级焊缝的外观质量应符合下表有关规定设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求:1 一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上；2 二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅲ级及Ⅲ级以上；3 全焊透的三级焊缝可不进行无损检测。
焊缝等级分类与无损检测要求
焊缝等级分类及无损检测要求焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，1.在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1）作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2.不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级3.重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透.焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级4.不要求焊透的’1'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：1）对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2）对其他结构，焊缝的外观质量标准可为二级。
外观检查一般用目测，裂纹的检查应辅以5倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。
焊缝外观质量应符合下列规定 1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，- 级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；2二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；3三级焊缝的外观质量应符合下表有关规定设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求：1 一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的H级及H级以上；2二级焊缝应进行抽检，抽检比例应不小于20% ,其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB11345)B级检验的皿级及皿级以上；3全焊透的三级焊缝可不进行无损检测。
焊缝无损检测要求
焊缝等级分类及无损检测要求焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2) 对其他结构，焊缝的外观质量标准可为二级。
外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。
焊缝外观质量应符合下列规定:1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；2 二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；3 三级焊缝的外观质量应符合下表有关规定设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求:1 一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上；2 二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅲ级及Ⅲ级以上；3 全焊透的三级焊缝可不进行无损检测。
焊缝质量等级
焊缝质量等级第一：一级100％探伤，二级焊缝长度≤200mm全探伤，二级焊缝长度＞200mm可以探伤焊缝长度的20%，一旦发现缺陷将增加探伤长度。
第二：一级焊缝要求达到二级外观,二级焊缝要求达到三级外观。
设计要求全焊透的一、二级焊缝应采用超声波进行内部缺陷的检验，超声波探伤不能对缺陷做出判断时，应采用射线探伤.焊缝表面不得有裂纹、焊瘤等缺陷.一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。
且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。
眉批同类构件检查10％,且不少于3件；被抽查构件中，每一类型焊缝按条数抽查5％，且不应少于1条；每条检查1处，总抽查数不应少于10处. 观察检查或使用放大镜、焊缝量规和钢尺检查,当存在疑义时，采用渗透或磁粉探伤检查.焊缝质量等级选用有何规定（1)在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为：①作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时宜为二级;②作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
(2)不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透。
其质量等级当受拉时应不低于二级,受压时宜为二级.(3)重级工作制和起重量Q≥50t的中级(A5）工作制吊车梁的腹板与上翼缘之间以及吊车桁架上弦杆与节点板之间的T形接头焊缝均要求焊透，焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级。
(4)不要求焊透的T形接头采用的角焊缝或部分熔透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：①对直接承受动力荷载且需要验算疲劳的结构和吊车起重量Q≥50t的中级（A5)工作制吊车梁,焊缝的外观质量标准应符合二级;②对于其他结构、焊缝的外观质量标准可为三级。
焊缝质量级别检验分为外观检验及无损检测:所有焊缝应冷却到环境温度后进行外观检查，外观检查一般用目测，裂纹的检查应辅以5倍放大镜并在合适的光照条件下进行,必要时可采用磁粉探伤或渗透探伤。
一级二级三级焊缝检测要求
一级二级三级焊缝检测要求
焊接是现代工业中常用的连接方法，焊缝检测是保证焊接质量和安全性的重要手段。
根据不同的工程要求和应用场合，焊缝检测可以分为一级、二级、三级三个等级。
不同等级的焊缝检测要求也有所不同，下面就分别介绍一下。
一级焊缝检测要求：
一级焊缝检测是对焊缝进行最基本的检测，主要检查焊缝是否存在开裂、气孔、夹渣、未熔合等缺陷。
一级焊缝检测应使用无损检测方法或目测方法进行。
其中，无损检测应符合相关标准，如X光检测、超声波检测、磁粉检测等。
焊缝的检测面积应按照设计要求进行合理划分，检测结果应符合设计和标准规定的质量要求。
二级焊缝检测要求：
二级焊缝检测是对焊缝进行更加精细的检测，主要检查焊缝的缺陷类型、数量和分布情况。
二级焊缝检测应使用一种或多种无损检测方法进行。
其中，X光检测、超声波检测和磁粉检测应全部进行。
焊缝检测的检测面积应覆盖焊缝全长，并根据设计要求进行合理划分。
检测结果应符合设计和标准规定的质量要求。
三级焊缝检测要求：
三级焊缝检测是对焊缝进行最细致的检测，主要检查焊缝的各项细节问题和缺陷类型。
三级焊缝检测应使用多种无损检测方法，包括X光检测、超声波检测、涡流检测和射线检测等。
焊缝检测的检测面积应覆盖焊缝全长，并根据设计要求进行合理划分。
检测结果应符合
设计和标准规定的质量要求。
总之，根据工程要求和应用场合的不同，要对焊缝进行不同等级的检测，并按照相应的标准和规范进行操作。
只有保证焊缝质量，才能确保焊接结构的安全可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊缝等级分类及无损检测要求
焊缝等级分类及无损检测要求
焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，
1.在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为
1)作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；
2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级
3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级
4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：
1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；
2)对其他结构，焊缝的外观质量标准可为二级。
外观检查一般用目测，裂纹的检查应辅以5倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。
焊缝外观质量应符合下列规定:
1一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；
2二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；
3三级焊缝的外观质量应符合下表有关规定
焊缝质量等级
检测项目
二级三级
未焊满≤0．2+0．02t且≤1mm，每
100mm长度焊缝内未焊满
累积
长度≤25mm
≤0．2+0．04t且≤2mm，每
100mm长度焊缝内未焊满
累积长度≤25mm
根部收缩≤0．2+0．02t且≤1mm，长
度不限
≤0．2+0．04t且≤2mm，长
度不限
咬边≤0．05t且≤0．5mm，连续
长度≤100mm，且焊缝两侧
咬边总长≤10％焊缝全长
≤0．1t且≤1mm，长度不限
裂纹不允许允许存在长度≤5mm的弧坑裂纹
电弧擦伤不允许允许存在个别电弧擦伤
接头不良缺口深度≤0．05t且
≤0．5mm，每1000mm长度
焊缝内不得超过1处
缺口深度≤0．1t且≤1mm，
每1000mm长度焊缝内不
得超过1处
表面气孔不允许每50mm长度焊缝内允许存在直径≤0．4t且≤3mm 的气孔2个；孔距应≥6倍孔径
表面夹渣不允许深≤0．2t，长≤0．5t且≤20mm
设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求:
1一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅱ级及Ⅱ级以上；
2二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅲ级及Ⅲ级以上；
3全焊透的三级焊缝可不进行无损检测。
4焊接球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准
JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。
5螺栓球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准
JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。
6箱形构件隔板电渣焊焊缝无损检测结果除应符合GB50205-2001标准第7.3.3条的有关规定外，还应按附录C进行焊缝熔透宽度、焊缝偏移检测。
7圆管T、K、Y节点焊缝的超声波探伤方法及缺陷分级应符合GB50205-2001标准附录D的规定。
8设计文件指定进行射线探伤或超声波探伤不能对缺陷性质作出判断时，可采用射线探伤进行检测、验证。
9射线探伤应符合现行国家标准《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的规定，射线照相的质量等级应符合AB级的要求。
一级焊缝评定合格等级应为《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的Ⅱ级及Ⅱ级以上，二级焊缝评定合格等级应为《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的Ⅲ级及Ⅲ级以上。
10以下情况之一应进行表面检测:
1）外观检查发现裂纹时，应对该批中同类焊缝进行100%的表面检测；
2）外观检查怀疑有裂纹时，应对怀疑的部位进行表面探伤；
3）设计图纸规定进行表面探伤时；
4）检查员认为有必要时。
铁磁性材料应采用磁粉探伤进行表面缺陷检测。
确因结构原因或材料原因不能使用磁粉探伤时，方可采用渗透探伤。
磁粉探伤应符合国家现行标准《焊缝磁粉检验方法和缺陷磁痕的分级》(JB/T 6061)的规定，渗透探伤应符合国家现行标准《焊缝渗透检验方法和缺陷迹痕的分级》(JB/T 6062)的规定。
磁粉探伤和渗透探伤的合格标准应符合外观检验的有关规定。
检验方法：观察检查，用焊缝量规抽查测量。
说明：以上1.对T型、十字型、角接接头等要求焊透的对接与角接组合焊缝，为减少应力集中，同时避免过大的焊脚尺寸，参照国内外相关规范的规定，确定了对静载结构和动载结构的不同焊脚尺寸的要求。
2.焊缝表面不得有裂纹、焊瘤等缺陷。
一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。
且一级焊缝不许有咬边、未焊满、根部收缩等缺陷。
检查数量：每批同类构件抽查10%，且不应少于3件；被抽查构件中，每一类型焊缝按条数抽查5%，且不应少于1条；每条检查1条，总抽查数不应少于10处。
检验方法：观察检查或使用放大镜、焊缝量规定和钢尺检查，当存在疑义时，采用渗透或磁粉探伤检查。
说明：以上考虑不同质量等级的焊缝承载要求不同，凡是严重影响焊缝承载能力的缺陷都是严禁的本条对严重影响焊缝承载能力外观质量要求列入主控项目，并给出了外观合格质量要求。
由于一、二级焊缝的重要性，对表面气孔、夹渣、弧坑裂纹、电弧擦伤应有特定不允许存在的要求，咬边、未焊满、根部收缩等缺陷对动载影响很大，故一级焊缝不得存在该类缺陷。
