电线的颜色代表什么含义
电线颜色代表什么线

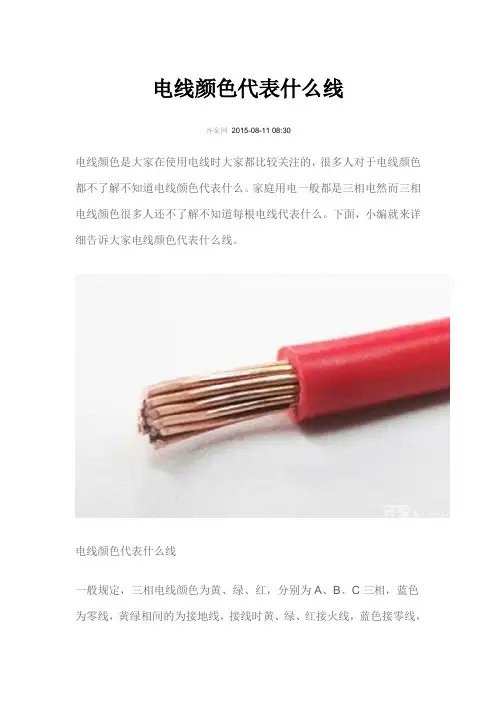

电线颜色代表什么线齐家网2015-08-11 08:30电线颜色是大家在使用电线时大家都比较关注的，很多人对于电线颜色都不了解不知道电线颜色代表什么。
家庭用电一般都是三相电然而三相电线颜色很多人还不了解不知道每根电线代表什么。
下面，小编就来详细告诉大家电线颜色代表什么线。
电线颜色代表什么线一般规定，三相电线颜色为黄、绿、红，分别为A、B、C三相，蓝色为零线，黄绿相间的为接地线，接线时黄、绿、红接火线，蓝色接零线，黄绿相间的线接到PE保护线上或者接到设备外壳上（外壳已与地网连接）。
有时四线颜色区分不太明显时，三根截面一样的为火线，截面稍小的为零线。
你说的变压器也许是控制回路的电源，如是380V，接到任意两根火线上；如是220V，则接一根火线，一根零线。
实际操作安全为上红色是火线，蓝色是零线，黄色或黄白相间的是地线。
相线一般是黄、绿、红，保护中性线（PEN线）是黑色，保护线(PE 线)是黄绿双色线，保护线在任何情况下都严禁作相线使用。
根据《住宅装饰装修工程施工规范》GB 50327-2001 16.1.4条规定：“配线时，相线与零线的颜色应不同；同一住宅相线(L)颜色应统一，零线(N)宜用蓝色，保护线(PE)必须用黄绿双色线”根据规范，可以得出：保护线（PE）即地线必须（强制性规定）用黄绿双色线，零线用蓝色,（不是强制性规定，在条件许可时，匀应选择蓝色线）,相线不使用蓝色即为红、黄、绿色。
（相线颜色还未一致起来，不同公司可能规定不一样。
下面用颜色方式可以参考。
零线匀用蓝色，如果用于插座，相线用红色。
灯路进线用红色，灯路控制线或双控线用黄色和绿色）按规定颜色布线插座图：红色、蓝色、双色线穿入插座底盒。
红色作火线，蓝色作零线，双色线作地线。
按规定颜色穿线，施工也方便，红色线火线与插座L极连接，蓝色零线与N极连接，双色线与接地标识连接。
按规定颜色灯路布线图：进火线用红色，零线用蓝色，控制线用黄色（也可使用绿色）。
电工接线颜色标准
电工接线颜色标准电工接线颜色标准是指在电气工程中，不同颜色的电线用于连接不同的电路或设备，以便于电工人员进行正确的接线和维护。
在电气工程中，电线的颜色标准是非常重要的，它能够帮助电工人员快速准确地识别电线的用途，避免接线错误导致的安全事故。
本文将介绍电工接线颜色标准的相关内容，帮助读者更好地了解和掌握这一重要知识。
首先，我们来介绍一下常见的电工接线颜色标准。
在国际上，对于交流电路的接线，通常采用以下颜色标准，蓝色用于中性线，棕色用于线路火线，黄绿相间用于接地线。
而在直流电路中，通常采用红色表示正极，黑色表示负极。
这些颜色标准在不同国家和地区可能会有所不同，但大体上是相似的，读者在实际工作中应当根据当地的标准进行接线。
其次，我们需要了解的是不同颜色的电线所代表的含义。
在电气工程中，不同颜色的电线代表着不同的电压等级或功能用途。
比如，蓝色的电线通常用于中性线，表示零电压或地线；棕色的电线用于线路火线，表示正常工作电压；黄绿相间的电线用于接地线，用于保护人身安全。
了解这些颜色标准能够帮助电工人员正确接线，避免因接线错误导致的安全事故。
此外，我们还需要了解一些特殊情况下的电线颜色标准。
在某些特殊的电气设备或场合下，可能会有特殊的电线颜色标准。
比如，一些特殊用途的设备可能会采用橙色、灰色或紫色的电线，这些颜色通常代表着特殊的功能或电压等级。
在实际工作中，电工人员需要了解这些特殊情况下的颜色标准，以确保正确接线和维护。
最后，我们需要强调的是，电工接线颜色标准是电气工程中非常基础和重要的知识，任何从事电气工程工作的人员都应当熟练掌握。
正确的接线能够保障电气设备的正常运行，同时也能够保障人身和设备的安全。
因此，我们建议读者在日常工作中要不断加强对电工接线颜色标准的学习和实践，以提高自身的电气工程水平，确保工作的安全和可靠性。
总之，电工接线颜色标准是电气工程中非常重要的知识，它能够帮助电工人员正确接线，避免因接线错误导致的安全事故。
电线国际标准颜色
电线国际标准颜色
电线国际标准颜色是指在电线电缆行业中，用来标识电线电缆的颜色标准。
这些颜色标准是由国际电工委员会（IEC）制定的，旨在统一全球电线电缆的颜色标识，以便于电线电缆的安装、维护和修理。
黑色电线
黑色电线通常用于交流电路中的中性线，也可以用于直流电路中的负极线。
黑色电线的标准颜色为黑色，其它颜色的电线也可以用黑色作为标识。
蓝色电线
蓝色电线通常用于交流电路中的负极线，也可以用于直流电路中的负极线。
蓝色电线的标准颜色为蓝色，其它颜色的电线也可以用蓝色作为标识。
棕色电线
棕色电线通常用于交流电路中的正极线，也可以用于直流电路中的正极线。
棕色电线的标准颜色为棕色，其它颜色的电线也可以用棕色作为标识。
灰色电线
灰色电线通常用于交流电路中的保护地线，也可以用于直流电路中
的保护地线。
灰色电线的标准颜色为灰色，其它颜色的电线也可以用灰色作为标识。
绿色/黄色电线
绿色/黄色电线通常用于交流电路中的保护地线，也可以用于直流电路中的保护地线。
绿色/黄色电线的标准颜色为绿色和黄色相间，也可以用绿色或黄色作为标识。
红色电线
红色电线通常用于直流电路中的正极线，也可以用于交流电路中的正极线。
红色电线的标准颜色为红色，其它颜色的电线也可以用红色作为标识。
橙色电线
橙色电线通常用于直流电路中的负极线，也可以用于交流电路中的负极线。
橙色电线的标准颜色为橙色，其它颜色的电线也可以用橙色作为标识。
电线国际标准颜色是电线电缆行业中的重要标准，它可以帮助人们更好地识别电线电缆的用途和功能，从而更好地进行电线电缆的安装、维护和修理。
电线中红黄绿蓝各代表什么线红线字母代表
电线中红黄绿蓝各代表什么线？五线入户,即红、黄、绿、蓝、地线(地线就是黄绿双色线)五线。
国家标准就是红、黄、绿就是火线,蓝色就是零线;地线就是黄绿双色线。
火线颜色有三种,有时楼层不同火线颜色不同,通常房间里开发商原来就是什么颜色的线,电路改造时就对应什么颜色的火线。
一般来说,只要求母线必须遵循相色的规定;相色规定:A相为黄色,B 相为绿色,C相为红色,中性线(即零线)为淡蓝色,保护中性线(地线)为黄绿双色。
火线与零线的区别在于它们对地的电压不同:火线的对地电压等于22 0V;零线的对地的电压等于零(它本身跟大地相连接在一起的)。
所以当人的一部分碰上了火线,另一部分站在地上,人的这两个部分这间的电压等于220V,就有触电的危险了。
反之人即使用手去抓零线,如果人就是站在地上的话,由于零线的对地的电压等于零,所以人的身体各部分之间的电压等于零,人就没有触电的危险。
如果火线与零线一旦碰起来,由于两者之间的电压等于220伏,而两接触点间的电阻几乎等于零,这时的电流非常大,在火线与零线的接触点处将产生巨大的热量,从而发出电火花,火花处的温度高到足以把金属导线烧得熔化(就就是平常说的“短路”)。
室外的配电线路,零线与火线一般都采用同一种颜色,但您只需记住,水平排列的,靠近房屋一侧的那条就是零线;垂直排列的,最下面的那条就是零线就可以了。
室内:目前,我们使用的电源插座大多就是单相三线插座或单相二线插座。
单相三线插座中,中间为接地线,也作定位用,另外两端分别接火线与零线,接线顺序就是左零右火,即左边为零线,右边为火线。
原因就是:为减少发生触电时所产生的危害性,因为电流从左手流经大地的途径就是危险的,这个途径流经心脏的电流最大。
凡外壳就是金属的家用电器都采用的就是单相三线制电源插头。
三个插头呈正三解形排列,其中上面最长最粗的铜制插头就就是地线。
下面就是零线与火线,插头上通常都有标识,“L”(标志字母为"L"Live W ire),代表火线,“N”(标志字母为"N"Naught wire),代表零线。
国标电源线标准颜色
国标电源线标准颜色国标电源线标准颜色是指在电源线的制造和使用过程中，按照国家标准规定的颜色来进行标识，以确保电源线的正确连接和使用安全。
根据国家标准，电源线的标准颜色是非常重要的，因为它们可以帮助我们正确地识别和连接电源线，避免错误使用导致的安全事故。
下面我们将详细介绍国标电源线标准颜色的相关内容。
首先，国标电源线标准颜色包括蓝色、棕色和黄绿色三种颜色。
其中，蓝色代表零线，棕色代表火线，黄绿色代表接地线。
这三种颜色的标识是根据国家标准GB 5023.3-1997《导线和电缆的额定电压450/750V及以下的电线》中的规定来确定的，这也是我国电源线标准颜色的基本规定。
其次，国标电源线标准颜色的使用是有严格的要求的。
在电源线的制造和使用过程中，必须严格按照国家标准的规定来使用标准颜色进行标识。
这样可以确保电源线在制造、安装和维护过程中的正确识别和连接，从而保障电气设备的安全使用。
另外，国标电源线标准颜色的重要性不言而喻。
正确识别和连接电源线是保障电气设备安全使用的前提条件，而标准颜色的使用可以有效地避免因错误连接导致的安全事故。
因此，国标电源线标准颜色的规定对于保障电气设备的安全使用具有重要意义。
此外，国标电源线标准颜色的应用范围也是非常广泛的。
不仅适用于家用电器、工业设备等各类电气设备的电源线，也适用于建筑物、电力设施等各类电气工程中电源线的标识和连接。
因此，国标电源线标准颜色的规定对于各类电气设备和工程的安全使用都具有普遍适用性。
最后，国标电源线标准颜色的规定是需要严格执行的。
在电源线的制造、安装和维护过程中，必须严格按照国家标准的规定来使用标准颜色进行标识，禁止使用其他颜色或混淆标识。
只有这样，才能确保电源线的正确识别和连接，保障电气设备的安全使用。
总之，国标电源线标准颜色是电源线制造和使用过程中的重要内容，它的正确使用对于保障电气设备的安全使用具有重要意义。
我们在使用电源线的过程中，应当严格遵守国家标准的规定，正确识别和连接电源线，确保电气设备的安全使用。
电源线不同颜色的含义及他们与电压之间对应的关系
电源线不同颜色的含义及他们与电压之间对应的关系1、黄色电源线黄色电源线是电源线中数量较多的一种，它输出+12V电压。
由于加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V为电脑中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并作为串口设备等电路逻辑信号电平。
+12V电压供电出现故障时，通常会造成以下故障：（1）+12V供电的电压输出不正常，常会造成硬盘、光驱、软盘的读盘性能不稳定。
（2）+12V电压偏低，通常会造成光驱盘故障；硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用硬盘；PCI-E显卡无法正常工作；CPU无法正常工作，造成死机故障。
2、红色电源线红色电源线输出+5V电压，红色电源线的数量与黄色电源线的数量相当。
+5V供电电压主要是为CPU、PCI、AGP、ISA等集成电路提供电压，是电脑中主要的工作电源。
由于+5V供电主要为CPU等主要设备供电，因此他的供电稳定性直接关系着电脑性能的稳定性。
3橙色电源线橙色电源线输出+3.3V电压，+3.3V电压是ATX电源专门设置的一个电压，主要为内存提供电源。
最新的24针电源接口中，特别加强了+3.3V供电电压。
该电压要求严格，输出稳定，纹波系数要小，输出电流要在20A以上。
如果+3.3V供电电压出问题，会直接引起内存供电电路故障，导致内存工作不稳定，甚至出现死机或无法启动的故障。
4、紫色电源线紫色电源线输出电压为+5V，为+5VSB待机电源，即ATX电源通过电源主板接口的第9针向主板提供电压为+5V,电流为720mA的供电电源，这个供电电压主要用于网络唤醒和开机电路及USB接口电路。
如果紫色电路供电出现问题，将出现无法开机的故障。
5、蓝色电源线蓝色电源线输出-12V供电电压。
-12V供电电压主要为串口提逻辑判断电平，所需要的电流不大，一般在1A以下，即使电压偏差过大，也不会造成电路故障。
目前的主板设计上几乎已经不使用这个输出，而是通过对+12VDVC的转换获得需要的电流。
国标电线颜色标准
国标电线颜色标准国标电线颜色标准是指在电线电缆制造和使用过程中，根据国家标准规定的电线颜色编码标准。
这一标准的制定旨在统一电线颜色标识，方便电气工程师、电工和用户对电线进行识别和使用。
国标电线颜色标准对于电气设备的安装、维护和故障排除起着至关重要的作用。
首先，国标电线颜色标准规定了不同颜色的电线分别代表着不同的电气性能。
例如，蓝色通常代表零线，棕色代表火线，黄绿双色代表接地线，黑色代表保护导线等。
这些颜色的标识统一，可以避免在电气设备安装和维护过程中出现混淆，降低了误操作的风险，提高了电气设备的安全性能。
其次，国标电线颜色标准还规定了电线颜色的搭配和使用范围。
在不同的电气设备和电路中，需要使用不同颜色的电线来进行连接和布线。
比如在家用电路中，蓝色的零线和棕色的火线是必不可少的，而在工业用电中，还需要考虑到三相电路的接线问题，这就需要根据国标电线颜色标准来进行正确的选择和搭配。
此外，国标电线颜色标准还规定了电线颜色标识的具体要求和标准化程度。
在电线制造过程中，需要按照国家标准对电线进行颜色标识，以确保电线的质量和安全性能。
这些要求包括颜色的明亮度、色彩饱和度、标识位置和标识方式等方面，都需要严格遵守国标要求，以保证电线颜色标识的清晰和准确。
最后，国标电线颜色标准还规定了电线颜色标识的检测和验收程序。
在电线生产和使用过程中，需要对电线的颜色标识进行检测和验收，以确保电线颜色标识符合国家标准的要求。
这些检测和验收程序包括颜色测试、标识清晰度检查、标识位置确认等环节，通过这些程序可以及时发现和纠正电线颜色标识中的问题，确保电线的质量和安全性能。
综上所述，国标电线颜色标准在电气设备制造和使用过程中起着至关重要的作用。
它通过统一电线颜色标识，规范电线颜色搭配和使用范围，要求电线颜色标识的标准化和检测验收程序，提高了电气设备的安全性能，降低了电气事故的风险，对于保障人身和财产安全具有重要意义。
因此，在电气工程中，我们必须严格遵守国标电线颜色标准，确保电线颜色标识的准确和清晰，保障电气设备的安全运行。
三相电源线颜色之国家规定及不同颜色标志
三相电源线颜色之国家规定及不同颜色标志电源线会用不同的颜色来代表线路的正负极，让电工有序混乱的使用电源线。
三相电源线也分很多颜色，每种颜色代表的接线都不一样。
在了解三相电源线颜色之前，我们可以先看看电路系统中不同颜色的导线所标注的电路知识，再看看国家是如何规定三相电源线颜色的。
三相电源线颜色之导线不同颜色标志1.黑色表示内部接线主要用于装置和设备。
2、棕色：直流电路的正极。
3、红色：三相电路的C相；集电极在半导体三极管上的；整流二极管、半导体二极管或可控硅管的阴极。
4、黄色：三相电路的A相；基极在半导体三极管上的；可控硅管和双向可控硅管的控制极。
5、绿色：三相电路的B相。
6、蓝色：直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管或可控硅管的阳极。
7、淡蓝色：三相电路的零线或中性线；直流电路的接地中线。
8、白色：双向可控硅管的主电极；无指定用色的半导体电路。
9、黄和绿双色（每种色宽约15～100毫米交替贴接）；安全用的接地线。
10.红黑并联:用双芯导线或两根绞合线连接的交流电路。
三相电源线颜色分类一般规定，三相电线颜色为黄、绿、红，分别为A、B、C三相，蓝色为零线，黄绿相间的为接地线，接线时黄、绿、红接火线，蓝色接零线，黄绿相间的线接到PE保护线上或者接到设备外壳上（外壳已与地网连接）。
变压器也许是控制回路的电源，如是380V，接到任意两根火线上；如是220V，则接一根火线，一根零线。
实际操作安全为上红色是火线，蓝色是零线，黄色或黄白相间的是地线。
有时四线颜色区分不太明显时，三根截面一样的为火线，截面稍小的为零线。
相线一般是黄、绿、红，保护中性线（PEN线）是黑色，保护线(PE线)是黄绿双色线，保护线在任何情况下都严禁作相线使用。
三相电源线颜色之民用线路国家规定，民用供电线路相线之间的电压（即线电压）为380V，相线和地线或中性线之间的电压（即相电压）均为220V。
进户线一般采用单相三线制，即三个相线中的一个和中性线（作零线）、地线。
国际电工电线颜色标准
国际电工电线颜色标准
国际电工电线颜色标准：
1、黄色，交流三相电路的第一相，A相。
2、绿色，交流三相电路的第二相，B相。
3、红色，交流三相电路的第三相，C相。
4、淡蓝色，交流三相电路的零线或中性线。
如果接三相，只需要接黄绿红三根，如果接单相电机，黄绿红三相任意一根和淡蓝色。
三相电线颜色是指黄、蓝、红，分别代表A、B、C三相，蓝色是零线，黄蓝相间的是接地线，接线时黄、蓝、红接火线，蓝色接零线，黄蓝相间的线接到PE保护线上或者接到设备外壳上（外壳已与地网连接）。
有时候四线颜色区分不开时，三根截面一样的为火线，截面稍小的为零线。
电线颜色说明
1、1.0mm2红色线用于指示灯、蜂鸣器、风机、照明灯、二次表电源、24V电源、PLC电源、继电器动力输出、泵的控制回路等从220V电源端子到负载的接线（触点开关不是负载）；控制柜到MCC柜回路、槽压硬联锁回路和电压信号从整流柜到变送器回路都用1.0mm2红色电线；2、1.0mm2浅蓝色线用于指示灯、蜂鸣器、风机、照明灯、二次表电源、24V电源、PLC电源、泵的控制回路的220V回路等从负载到零线端子的接线。
3、1.0mm2棕色线用于从24V+电源端子接向负载的接线，如安全栅电源、电接点压力表、按钮等；4、1.0mm2蓝色线用于负载接向24V-电源端子的接线，如安全栅电源、安全栅信号公共-、继电器线圈-等。
5、1.0mm2黑色线用于信号回路从进线端子到安全栅、二次表的接线；6、1.0mm2黄绿色线用于24V电源、PLC电源、二次表电源等到接地端子的接线；7、0.75mm2线主要用于PLC和二位五通电磁阀的接线，详细分类如下：红色线用于继电器到二位五通电磁阀的接线；浅蓝色线用于二位五通电磁阀到零线端子的接线；棕色线用于PLC模块电源到24V+电源端子接线；蓝色线用于PLC模块电源到24V-电源端子接线；黑色线用于PLC模块信号接线，如AI到安全栅、AO到电气转换器或安全栅、按钮安全栅或电接点压力表等到DI、DO到继电器等。
8、2.5mm2红色线和浅蓝色线用于带MCC柜制氢设备的控制柜进线电源；2.5mm2黄绿色线用于控制柜的进线接地；9、4.0mm2和6.0mm2用于没有MCC柜的单独制氢装置的进线三相电源；2.5mm2用于循环泵、加水泵、除盐水泵的动力回路；三相颜色分别黄、绿、红。
10. 6.0mm2和10.0mm2用于没有 MCC柜的含纯化装置的电源三相进线；2.5mm2用于循环泵、加水泵、风机、除盐水泵的动力回路；4.0mm2用于脱氧塔和干燥塔的电源接线；三相颜色分别黄、绿、红。
【涨知识】五颜六色的“电线电缆”导线外皮颜色分别代表的含义
电线、电缆作为电力传输的主要载体，广泛应用于电器装备、照明线路、家用电器等方面，而经常接触电缆电线的不只是电工行业的工作人员，我们每个人家里都少不了电线电缆，大家都知道电缆里面的几根线上都有不同的颜色，但是有多人少清楚这些五颜六色的导线外皮（表皮）分别表示什么意思？下面给大家介绍一下电线电缆表皮每一个颜色的含义！1导线外皮颜色的规定国标：黄、绿、红．蓝分别代表A．B．C．N欧洲标准：红色（L1）、黄色/白色（L2）、蓝色（L3）、黑色（中线）、绿/黄（地线）今后标准颜色：棕色（L1）、黑色（L2）、灰色（L3）、蓝色（中线）、绿/黄（地线）交流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线：淡蓝色；接地线：黄和绿双色。
用双芯导线或双根绞线连接的交流电路：红黑色并行。
直流电路的正极：棕色；负极：蓝色；标准：GB7947-2006（IDT IEC60446-1999）：2下列颜色容许用于导体的标识：黑、棕、红、橙、黄、绿、蓝、紫、灰、白、粉红、青绿。
1、优先使用黑色或棕色表示系统中的交流相导体。
2、仅在与保护导体着色不太可能发生混淆的地方，允许使用单一的绿色和黄色。
3、在电路中包含一个中性或中间导体的地方应使用蓝色作为颜色标识。
为避免混淆推荐使用淡蓝色。
香港：（新标准于97年7月执行）旧：三相：红、黄（或白）、蓝；中性线：黑；保护地：黄绿色新：三相：棕、黑、灰；中性线：蓝；保护地：黄绿色交流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线，淡蓝色；接地线：黄和绿双色。
用双芯导线或双根绞线连接的交流电路：红黑色并行。
直流电路的正极：棕色；负极：蓝色；3依导线颜色标志电路时黑色：装置和设备的内部布线。
棕色：直流电路的正极。
红色：三相电路和C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。
黄色：三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。
绿色：三相电路的B相。
电线颜色规定
电线颜色规定电线颜色规定是指在电路安装和维护过程中，电线的不同颜色代表着不同的功能和用途。
电线颜色规定的目的是为了确保电路的安全性和可靠性，确保工作人员能够正确地识别和连接电线。
一般来说，国际上通用的电线颜色规定主要有以下几种：1. 黑色：一般用于表示负极或者地线。
黑色电线通常用于负电极连接和地线的连接，有时也用于表示中性线。
2. 白色：主要用于表示中性线。
白色电线通常用于连接中性线，起到均衡电流和保护的作用。
3. 红色：代表正极或者相线。
红色电线通常用于表示正电极或者相线，连接电源和设备。
4. 蓝色：用于表示低压设备的中性线。
蓝色电线通常用于低压设备的中性线连接。
5. 绿色或者黄绿色：表示保护线或者接地线。
绿色或者黄绿色电线通常用于连接设备的保护线或者接地线，起到保障人身安全的作用。
6. 橙色或者棕色：表示控制线。
橙色或者棕色电线通常用于连接各种控制装置和设备，起到传输信号和控制电器的作用。
除了这些通用的电线颜色规定外，不同国家或地区还有可能会有一些自己的规定和标准。
在进行电线安装和维护工作时，应该遵守当地的电线颜色规定，以确保电路的安全性和正常运行。
此外，还应该注意以下几点：1. 电线应该使用符合安全标准的电线材料，确保电线的绝缘性能和导电性能。
2. 在电线连接的过程中，应该使用正确的连接方式和绝缘材料，确保连接的可靠性和安全性。
3. 在电线安装和维护过程中，应该遵循相关的安全操作规程，确保工作人员的安全。
4. 定期检查和维护电线，确保电线的正常运行和安全性。
总之，电线颜色规定是电路安装和维护中非常重要的一部分。
遵守正确的电线颜色规定可以确保电路的安全性和可靠性，防止电路故障和事故的发生。
在进行电线安装和维护工作时，工作人员应该牢记电线颜色规定，并严格按照规定进行操作，以确保电路的顺利运行和安全性。
黄绿线代表什么线
黄绿线代表什么线按照国家标准，1、红色、黄色和绿色：火线（在直流电路中是指接正极的导线）；2、蓝色：零线零线（N）：主要应用于工作回路，从变压器中性点接地后引出主干线。
3、黄绿双色线：地线。
地线（PE）：不用于工作回路，只作为保护线。
利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地。
（从变压器中性点接地后引出主干线并每间隔20-30米重复接地）一般来说，只要求母线必须遵循相色的规定；相色规定：A相为黄色，B相为绿色，C相为红色，中性线（即零线）为淡蓝色，保护中性线（地线）为黄绿双色。
扩展资料：美国的居民用电开始并没有系统的颜色编码，甚至都没有正确使用的一套标准。
1879年，当爱迪生第一次引入电灯后不久，保险行业开始发放一些安全指南。
第一套正式的指南出现于1881年，内容包括编址容量、绝缘及安装。
但没有对电线颜色进行分类。
1882年，美国国家火灾保险商委员会(NBFU)也曾采用过早期的安全规章。
1893年，全国保险电力协会开始试图把各个州不同的电气装置准则和规范统一起来，提出了为建筑布线的电灯和电源装置的全国性编码标准。
第一个国家电气规范(NEC)是NBFU在1897年提出的，它也忽略了电线颜色问题的规范化。
后来在1928年，NEC更新改版，其中有一个要求是建立接地线颜色的规范，就是后来的白色或天然灰，还禁止这些颜色应用于活线和中性线。
更进一步的颜色编码是NEC在1937年推出的新版，把用色彩编码了的线利用与“多分支电路”，并且规定三个分支的电路的线要用黑色、红色和白色。
更多分支的可以加入别的颜色，比如黄色和蓝色。
1953年，NEC改变了接地线的颜色，变为绿色或是裸线。
绿色也被禁止用于电路线(比如活线和中性线)。
NEC的1971年版本把彩色多支路编码给跑起来，虽然白色、天然灰、绿色和黄绿条纹仍然保留，这些颜色也被禁止用于接地线。
电源线颜色代表什么线
电源线颜色代表什么线电源线颜色各自代表的是什么1、一般来说，电源线颜色各自代表代表都不一样的，一般来说都是由三色电线颜色为黄、绿、红，分别为A、B、C三相，比如说像蓝色就是属于零线，黄绿相间这种就是接地线，接线时黄、绿、红这种就是接火线，蓝色就是接零线，黄绿相间的线接到PE保护线上或者接到设备外壳上(外壳已与地网连接)。
有时四线颜色觉得不是很好区分，那么你就可以三根截面一样的为火线，截面稍小就是属于零线。
2、说到变压器控制回路的电源，一般来说就是在380V，接到任意两根火线上都是可以的;如是220V，那么只要接一根火线，一根零线这样就可以了。
电源线有什么分类1、裸电线一般来说，这种电线是只有导体，没有绝缘层的产物。
这种线包括铜、铝等。
因此，本产品的布局不包括绞线、软线、型材和输电线路用型材。
2、绕组线这种导线以缠绕的形式在磁场中切割磁力线，感觉产生了电流。
这种导线也用于通过电流产生磁场。
这种线也叫电磁线，这种线有漆包线、绕线、无机绝缘线等自己的特点。
3、电力电缆这种电线可以说是电力系统中的一条骨干线路，所以作用很大，主要作为传输和分配大功率电能的电缆产品。
4、通讯电缆和通讯光缆通讯电缆这种就是用来传输电报、电视、广播、数据和其他电信息的电缆;通讯光缆就是起到了光导纤维作为光波传输介质，还有就是信息传输作用。
5、电气装备用电线电缆这种线现在还在广泛使用，相对来说是众多品种中的一种。
而且可以结合所用设备的特点和使用条件来确定产品的布局和性能。
这都是关于电源线的颜色代表什么以及电源线的分类是什么。
在给电源线布线的时候，要明确它的含义，这样才不会接错，同时也要明确哪根线起什么作用。
iec标准三相五线颜色
IEC标准三相五线颜色1. 介绍IEC标准三相五线颜色是国际电工委员会（IEC）制定的一套关于电力系统中三相五线的颜色标准。
这个标准定义了每根电线的颜色，以及其在电力系统中的不同功能。
本文将详细介绍IEC标准三相五线颜色的含义和应用。
2. IEC标准三相五线颜色的定义IEC标准三相五线颜色定义了三相电系统中五根电线的颜色。
这五根电线分别是：1. 相线L1：一般为红色 2. 相线L2：一般为黄色 3. 相线L3：一般为蓝色 4.中性线N：一般为白色 5. 地线PE：一般为绿色黄色3. IEC标准三相五线颜色的意义IEC标准三相五线颜色的设定有其特定的意义和用途。
下面分别介绍每根电线的功能和作用。
3.1 相线L1、L2、L3相线L1、L2、L3是三相电系统中的三根电线，它们分别代表了三个相位。
这三根电线的颜色不同，便于在电力系统中区分它们的不同功能。
通过颜色的区分，人们可以轻松识别每根电线的相位，从而更好地进行电力系统的设计、维护和故障排除。
3.2 中性线N中性线N是电力系统中的零线，它与相线L1、L2、L3相连，形成闭合回路。
中性线的主要作用是提供用电设备回路中的返回路径，并且保持电路的电位稳定。
中性线一般为白色，使其与相线的颜色区分开来，有助于正确连接和安装中性线。
3.3 地线PE地线PE是电力系统中的接地线，用于将电气设备连接到地面，以提供安全保护。
地线PE一般为绿色黄色，通过其独特的颜色，人们可以快速识别出地线，确保在电力系统中正确安装和连接地线。
4. IEC标准三相五线颜色的应用IEC标准三相五线颜色的应用广泛，适用于各种电力系统和电气设备。
下面列举几个常见的应用场景。
4.1 住宅电力系统在住宅电力系统中，使用IEC标准的三相五线颜色可以有效区分电线的功能，确保电力安全和正常使用。
例如，居民可以根据颜色区分出相线和中性线，确保正确地连接电器设备。
4.2 工业电力系统在工业电力系统中，电线的安装和维护非常重要。
红电线,黄电线,绿电线...各种颜色电线都代表什么？
红电线，黄电线，绿电线...各种颜色电线都代表什么？一、依导线颜色标志电路黑色——装置和设备的内部布线。
棕色——直流电路的正极。
红色——三相电路的C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。
黄色——三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。
绿色——三相电路的B相。
蓝色——直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管或可控硅管的阳极。
淡蓝色——三相电路的零线或中性线；直流电路的接地中线。
白色——双向可控硅管的主电极；无指定用色的半导体电路。
黄和绿双色（每种色宽约15～100毫米交替贴接）——安全用的接地线。
红、黑色并行——用双芯导线或双根绞线连接的交流电路。
二、依电路选择导线颜色时交流三相电路A相：黄色；B相：绿色；C相：红色；零线或中性线：淡蓝色；安全用的接地线：黄和绿双色。
用双芯导线或双根绞线连接的交流电路红黑色并行。
直流电路正极：棕色；负极：蓝色；接地中线：淡蓝色。
半导体电路半导体三极管的集电极：红色；基极：黄色；发射极：蓝色。
半导体二极管和整流二极管的阳极：蓝色；阴极：红色。
可控硅管的阳极：蓝色；控制极：黄色；阴极：红色。
双向可控硅管的控制极：黄色；主电极：白色。
整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。
具体标色时在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。
附表：各国三相导线颜色要求标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电线的颜色代表什么含义
黑、白、绿、红、蓝、橙、棕和灰，电线外面的绝缘护套颜色通常都有自己的指代意义。
所以，在摆弄新灯具时，除了关掉断路器之外，还要确定你接下来要碰到的每根带颜色的电线都有什么含义。
美国的居民用电开始并没有系统的颜色编码，甚至都没有正确使用的一套标准。
1879年，当爱迪生第一次引入电灯后不久，保险行业开始发放一些安全指南。
第一套正式的指南出现于1881年，内容包括编址容量、绝缘及安装。
但没有对电线颜色进行分类。
1882年，美国国家火灾保险商委员会(NBFU )也曾采用过早期的安全规章。
1893年，全国保险电力协会开始试图把各个州不同的电气装置准则和规范统一起来，提出了为建筑布线的电灯和电源装置的全国性编码标准。
第一个国家电气规范(NEC)是NBFU在1897年提出的，它也忽略了电线颜色问题的规范化。
后来在1928年，NEC更新改版，其中有一个要求是建立接地线颜色的规范，就是后来的白色或天然灰，还禁止这些颜色应用于活线和中性线。
更进一步的颜色编码是NEC在1937年推出的新版，把用色彩编码了的线利用与“多分支电路”，并且规定三个分支的电路的线要用黑色、红色和白色。
更多分支的可以加入别的颜色，比如黄色和蓝色。
1953年，NEC改变了接地线的颜色，变为绿色或是裸线。
绿色也被禁止用于电路线(比如活线和中性线)。
NEC的1971年版本把彩色多支路编码给跑起来，虽然白色、天然灰、绿色和黄绿条纹仍然保留，这些颜色也被禁止用于接地线。
这次的规范丢掉了通路电线的刻板的颜色编码要求，因为没有足够的颜色来让系统、电压与电路区分。
现在的美国，接地线是绿色、黄绿条纹或是裸线，中性线应该是白色或灰色，电路线可能是黑色、红色、蓝色、黄色、橙色或黄色，具体什么颜色取决于电压。
这些颜色标准是美国的，其他国家代码不一样(加拿大的与美国很相似)。
比如，澳大利亚和新西兰和美国的接地线颜色相同，他们的中性线是蓝色或黑色。
而且，活线可用任何除接地线和中性线之外的颜色。
红色和棕色是单相线的推荐色，红色、白色和蓝色是多相流带电的电线推荐色。
英国最新(2004)改变了遵守国际电工委员会(EC)的系统。
他们的接地线颜色(黄绿条纹)保持不变，中性线颜色从原来的黑色变成了蓝色。
同样的，以前单相电线是红色现在变成了棕色。
除此之外，英国的多相线路标记和着色也改变了：L1由红变棕，L2由黄变黑，L3由蓝变灰。
