三菱FX系列PLC特殊功能寄存器M指令代码详细功能介绍(收藏)

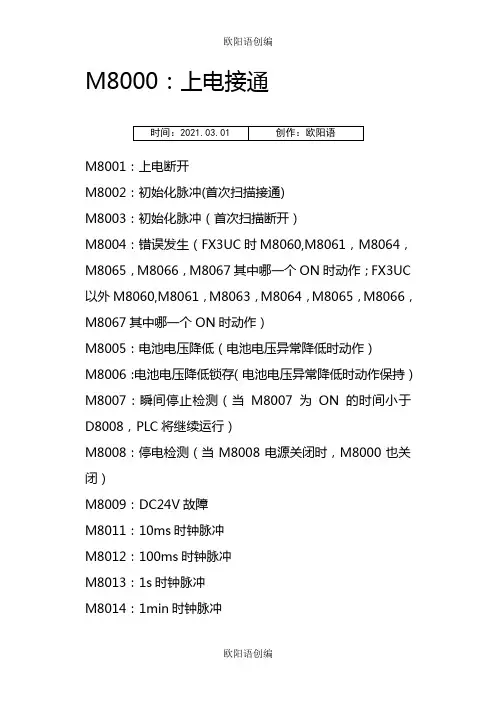

三菱FX系列PLC特殊功能寄存器M指令代码详细功能介绍之欧阳语创编
M8000：上电接通M8001：上电断开M8002：初始化脉冲(首次扫描接通)M8003：初始化脉冲（首次扫描断开）M8004：错误发生（FX3UC时M8060,M8061，M8064，M8065，M8066，M8067其中哪一个ON时动作；FX3UC 以外M8060,M8061，M8063，M8064，M8065，M8066，M8067其中哪一个ON时动作）M8005：电池电压降低（电池电压异常降低时动作）M8006：电池电压降低锁存（电池电压异常降低时动作保持）M8007：瞬间停止检测（当M8007为ON的时间小于D8008，PLC将继续运行）M8008：停电检测（当M8008电源关闭时，M8000也关闭）M8009：DC24V故障M8011：10ms时钟脉冲M8012：100ms时钟脉冲M8013：1s时钟脉冲M8014：1min时钟脉冲M8015：内存实时脉冲（计时停止以及预先装置）M8016：内存实时脉冲（显示停止，时刻读出显示的停止）M8017：内存实时脉冲（补正，±30s补正）M8018：内存实时脉冲（安装，安装检测）M8019：内存实时脉冲错误M8020：零位标志，加减演算结果为0M8021：借位标志，演算结果成为最大的负数值以下时M8022：进位标志，进位发生在ADD（FNC20）指令期间或当数据移位操作的结果发生溢出时。
M8023：小数点演算标志，ON：进行浮点运算。
M8024：BMOV方向指定，转送方向替换，数据从终点到源的方向转送。
M8029：指令结束，DSW（FNC72）等等的动作结束时动作M8030：电池LED消灯指令，当驱动M8030时，及时电池电压降低，PLC面板的LED也不会点亮。
M8031：非锁存内存全部清除M8032：锁存内存全部清除M8033：内存保持停止，ON时内存保持，当PLC从RUN→STOP，图像存储或者数据存储的内容保持原来状态。
M8034：所有输出禁止M8035：强制RUN模式M8036：强制RUN指令M8037：强制STOP指令M8038: ON时，通讯参数被设定；在FX2、FX2C里，作为RAM文件寄电器全部删除动作。
三菱plc特殊软元件 M指令
特殊软元件一 PC状态M8000 RUN监控(a触点)M8001 RUN监控(b触点)M8002 初始脉冲(a触点)M8003 初始脉冲(b触点)M8004 发生出错M8005 电池电压下降M8006 电池电压下降锁存M8007 电源瞬停检测M8008 停电检测M8009 DC24V关断D8001 PLC型号及系统版本D8002 存储器容量D8003 存储器类型D8004 出错M地址号D8005 电池电压D8006 电池电压下降检出电平D8007 瞬停次数D8008 停电检测时间D8009 DC24V关断的单元编号二时钟M8011 震荡周期10msM8012 震荡周期100msM8013 震荡周期1sM8014 震荡周期1分钟M8015 计时停止及预置M8016 时间读出时显示停止M8017 ±30秒的修正M8018 检测RTC卡盒是否插入M8019 实时时钟(RTC)出错D8010 当前扫描时间D8011 最小扫描时间D8012 最大扫描时间D8013 秒D8014 分D8015 时D8016 日D8017 月D8018 年D8019 星期(0:星期日~6:星期六)三标志M8020 零(加减运算结果为0时置位)M8021 借位M8022 进位M8023 小数点运算标志M8024 处于ON状态时执行指令、传送方向翻转M8025 HSC方式M8026 RAMP方式M8027 PR方式M8028 FROM./TO指令执行中允许中断标志M8029 指令执行完成D8028 Z寄存器内容D8029 V寄存器内容四 PLC方式M8030 电池LED灯灭指令M8031 全清非保持存储器M8032 全清保持存储器M8033 停止时存储器保持M8034 禁止所有输出M8035 强制RUN方式M8036 强制RUN信号M8037 强制STOP信号M8038 RAM文件寄存器全清零M8039 恒定扫描方式D8039 恒定（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
三菱FX系列PLC特殊功能寄存器M指令代码详细功能介绍之欧阳治创编
M8000：上电接通M8001：上电断开M8002：初始化脉冲(首次扫描接通)M8003：初始化脉冲（首次扫描断开）M8004：错误发生（FX3UC时M8060,M8061，M8064，M8065，M8066，M8067其中哪一个ON时动作；FX3UC 以外M8060,M8061，M8063，M8064，M8065，M8066，M8067其中哪一个ON时动作）M8005：电池电压降低（电池电压异常降低时动作）M8006：电池电压降低锁存（电池电压异常降低时动作保持）M8007：瞬间停止检测（当M8007为ON的时间小于D8008，PLC将继续运行）M8008：停电检测（当M8008电源关闭时，M8000也关闭）M8009：DC24V故障M8011：10ms时钟脉冲M8012：100ms时钟脉冲M8013：1s时钟脉冲M8014：1min时钟脉冲M8015：内存实时脉冲（计时停止以及预先装置）M8016：内存实时脉冲（显示停止，时刻读出显示的停止）M8017：内存实时脉冲（补正，±30s补正）M8018：内存实时脉冲（安装，安装检测）M8019：内存实时脉冲错误M8020：零位标志，加减演算结果为0M8021：借位标志，演算结果成为最大的负数值以下时M8022：进位标志，进位发生在ADD（FNC20）指令期间或当数据移位操作的结果发生溢出时。
M8023：小数点演算标志，ON：进行浮点运算。
M8024：BMOV方向指定，转送方向替换，数据从终点到源的方向转送。
M8029：指令结束，DSW（FNC72）等等的动作结束时动作M8030：电池LED消灯指令，当驱动M8030时，及时电池电压降低，PLC面板的LED也不会点亮。
M8031：非锁存内存全部清除M8032：锁存内存全部清除M8033：内存保持停止，ON时内存保持，当PLC从RUN→STOP，图像存储或者数据存储的内容保持原来状态。
M8034：所有输出禁止M8035：强制RUN模式M8036：强制RUN指令M8037：强制STOP指令M8038: ON时，通讯参数被设定；在FX2、FX2C里，作为RAM文件寄电器全部删除动作。
三菱plc特殊软元件 M指令
M8018检测RTC卡盒是否插入
M8019实时时钟(RTC)出错
D8010当前扫描时间
D8011最小扫描时间
D8012最大扫描时间
D8013秒
D8014分
D8015时
D8016日
D8017月
D8018年
D8019星期(0:星期日~6:星期六)
三标志
M8020零(加减运算结果为0时置位)
M8021借位
M8022进位
M8023小数点运算标志
M8024处于ON状态时执行指令、传送方向翻转
M8025HSC方式
M8026RAMP方式
M8027PR方式
M8028FROM./TO指令
执行中允许中断标志
M8029指令执行完成
D8028Z寄存器内容
D8029V寄存器内容
四PLC方式
M8030电池LED灯灭指令
特殊软元件
一PC状态
M8000RUN监控(a触点)
M8001RUN监控(b触点)
M8002初始脉冲(a触点)
M8003初始脉冲(b触点)
MM8006电池电压下降锁存
M8007电源瞬停检测
M8008停电检测
M8009DC24V关断
D8001PLC型号及系统版本
D8002存储器容量
M8031全清非保持存储器
M8032全清保持存储器
M8033停止时存储器保持
M8034禁止所有输出
M8035强制RUN方式
M8036强制RUN信号
M8037强制STOP信号
M8038RAM文件寄存器全清零
M8039恒定扫描方式
D8039恒定
D8003存储器类型
三菱FX系列PLC特殊功能寄存器M指令代码详细功能介绍
M8000：上电接通M8001：上电断开M8002：初始化脉冲(首次扫描接通)M8003：初始化脉冲（首次扫描断开）M8004：错误发生（FX3UC时M8060,M8061，M8064，M8065，M8066，M8067其中哪一个ON时动作；FX3UC以外M8060,M8061，M8063，M8064，M8065，M8066，M8067其中哪一个ON时动作）M8005：电池电压降低（电池电压异常降低时动作）M8006：电池电压降低锁存（电池电压异常降低时动作保持）M8007：瞬间停止检测（当M8007为ON的时间小于D8008，PLC将继续运行）M8008：停电检测（当M8008电源关闭时，M8000也关闭）M8009：DC24V故障M8011：10ms时钟脉冲M8012：100ms时钟脉冲M8013：1s时钟脉冲M8014：1min时钟脉冲M8015：内存实时脉冲（计时停止以及预先装置）M8016：内存实时脉冲（显示停止，时刻读出显示的停止）M8017：内存实时脉冲（补正，±30s补正）M8018：内存实时脉冲（安装，安装检测）M8019：内存实时脉冲错误M8020：零位标志，加减演算结果为0M8021：借位标志，演算结果成为最大的负数值以下时M8022：进位标志，进位发生在ADD（FNC20）指令期间或当数据移位操作的结果发生溢出时。
M8023：小数点演算标志，ON：进行浮点运算。
M8024：BMOV方向指定，转送方向替换，数据从终点到源的方向转送。
M8029：指令结束，DSW（FNC72）等等的动作结束时动作M8030：电池LED消灯指令，当驱动M8030时，及时电池电压降低，PLC面板的LED也不会点亮。
M8031：非锁存内存全部清除M8032：锁存内存全部清除M8033：内存保持停止，ON时内存保持，当PLC从RUN→STOP，图像存储或者数据存储的内容保持原来状态。
M8034：所有输出禁止M8035：强制RUN模式M8036：强制RUN指令M8037：强制STOP指令M8038: ON时，通讯参数被设定；在FX2、FX2C里，作为RAM文件寄电器全部删除动作。
三菱F系列LC特殊功能寄存器M指令代码详细功能介绍定稿版
三菱F系列L C特殊功能寄存器M指令代码详细功能介绍HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】M8000：上电接通M8001：上电断开M8002：初始化脉冲(首次扫描接通)M8003：初始化脉冲（首次扫描断开）M8004：错误发生（FX3UC时M8060,M8061，M8064，M8065，M8066，M8067其中哪一个ON 时动作；FX3UC以外M8060,M8061，M8063，M8064，M8065，M8066，M8067其中哪一个ON 时动作）M8005：电池电压降低（电池电压异常降低时动作）M8006：电池电压降低锁存（电池电压异常降低时动作保持）M8007：瞬间停止检测（当M8007为ON的时间小于D8008，PLC将继续运行）M8008：停电检测（当M8008电源关闭时，M8000也关闭）M8009：DC24V故障M8011：10ms时钟脉冲M8012：100ms时钟脉冲M8013：1s时钟脉冲M8014：1min时钟脉冲M8015：内存实时脉冲（计时停止以及预先装置）M8016：内存实时脉冲（显示停止，时刻读出显示的停止）M8017：内存实时脉冲（补正，±30s补正）M8018：内存实时脉冲（安装，安装检测）M8019：内存实时脉冲错误M8020：零位标志，加减演算结果为0M8021：借位标志，演算结果成为最大的负数值以下时M8022：进位标志，进位发生在ADD（FNC20）指令期间或当数据移位操作的结果发生溢出时。
M8023：小数点演算标志，ON：进行浮点运算。
M8024：BMOV方向指定，转送方向替换，数据从终点到源的方向转送。
M8029：指令结束，DSW（FNC72）等等的动作结束时动作M8030：电池LED消灯指令，当驱动M8030时，及时电池电压降低，PLC面板的LED也不会点亮。
M8031：非锁存内存全部清除M8032：锁存内存全部清除M8033：内存保持停止，ON时内存保持，当PLC从RUN→STOP，图像存储或者数据存储的内容保持原来状态。
三菱FX系列PLC特殊功能寄存器M指令代码详细功能介绍
M8000：上电接通M8001：上电断开M8002：初始化脉冲(首次扫描接通)M8003：初始化脉冲（首次扫描断开）M8004：错误发生（FX3UC时M8060,M8061，M8064，M8065，M8066，M8067其中哪一个ON时动作；FX3UC以外M8060,M8061，M8063，M8064，M8065，M8066，M8067其中哪一个ON时动作）M8005：电池电压降低（电池电压异常降低时动作）M8006：电池电压降低锁存（电池电压异常降低时动作保持）M8007：瞬间停止检测（当M8007为ON的时间小于D8008，PLC将继续运行）M8008：停电检测（当M8008电源关闭时，M8000也关闭）M8009：DC24V故障M8011：10ms时钟脉冲M8012：100ms时钟脉冲M8013：1s时钟脉冲M8014：1min时钟脉冲M8015：内存实时脉冲（计时停止以及预先装置）M8016：内存实时脉冲（显示停止，时刻读出显示的停止）M8017：内存实时脉冲（补正，±30s补正）M8018：内存实时脉冲（安装，安装检测）M8019：内存实时脉冲错误M8020：零位标志，加减演算结果为0M8021：借位标志，演算结果成为最大的负数值以下时M8022：进位标志，进位发生在ADD（FNC20）指令期间或当数据移位操作的结果发生溢出时。
M8023：小数点演算标志，ON：进行浮点运算。
M8024：BMOV方向指定，转送方向替换，数据从终点到源的方向转送。
M8029：指令结束，DSW（FNC72）等等的动作结束时动作M8030：电池LED消灯指令，当驱动M8030时，及时电池电压降低，PLC面板的LED也不会点亮。
M8031：非锁存内存全部清除M8032：锁存内存全部清除M8033：内存保持停止，ON时内存保持，当PLC从RUN→STOP，图像存储或者数据存储的内容保持原来状态。
M8034：所有输出禁止M8035：强制RUN模式M8036：强制RUN指令M8037：强制STOP指令M8038: ON时，通讯参数被设定；在FX2、FX2C里，作为RAM文件寄电器全部删除动作。
三菱FX系列PLC特殊功能寄存器M指令代码详细功能介绍
M8000上电接通M8001上电断开M8002初始化脉冲（首次扫描接通）M8003 初始化脉冲（首次扫描断开）M8004 错误发生（FX3UC寸 M8060,M8061 M8064 M8065 M8066M8067其中哪一个 ON时动作；FX3U（以外 M8060,M8061 M8063M8064 M8065 M8066 M8067其中哪一个ON时动作）M8005电池电压降低（电池电压异常降低时动作）M8006电池电压降低锁存（电池电压异常降低时动作保持）M8007瞬间停止检测（当 M8007为ON的时间小于D8008 PLC将继续运行）M8008停电检测（当 M8008电源关闭时，M8000也关闭）M8009 DC24V故障M8011 10ms时钟脉冲M8012 100ms时钟脉冲M8013 1s 时钟脉冲M8014 1min时钟脉冲M8015 内存实时脉冲（计时停止以及预先装置）M8016 内存实时脉冲（显示停止，时刻读出显示的停止）M8017 内存实时脉冲（补正，± 30s 补正）M8018 内存实时脉冲（安装，安装检测）M8019 内存实时脉冲错误M8020零位标志，加减演算结果为 0M8021借位标志，演算结果成为最大的负数值以下时M8022进位标志，进位发生在ADD(FNC20指令期间或当数据移位操作的结果发生溢出时。
M8023小数点演算标志，ON进行浮点运算。
M8024 BMOV7向指定，转送方向替换，数据从终点到源的方向转送。
M8029指令结束，DSV(FNC72等等的动作结束时动作M8030电池LED消灯指令，当驱动 M8030时，及时电池电压降低，PLC面板的LED也不会点亮。
M8031 非锁存内存全部清除M8032 锁存内存全部清除M8033内存保持停止，ON时内存保持，当 PLC从RUN>STOP图像存储或者数据存储的内容保持原来状态。
M8034 所有输出禁止M8035强制RUN模式M8036强制RUN指令M8037 强制 STOP指令M8038: ON时，通讯参数被设定；在 FX2 FX2C里，作为RAMt件寄电器全部删除动作。
三菱plc特殊软元件 M指令
M8022进位
M8023小数点运算标志
M8024处于ON状态时执行指令、传送方向翻转
M8025HSC方式
M8026RAMP方式
M80பைடு நூலகம்7PR方式
M8028FROM./TO指令
执行中允许中断标志
M8029指令执行完成
D8028Z寄存器内容
D8029V寄存器内容
四PLC方式
M8030电池LED灯灭指令
M8031全清非保持存储器
M8032全清保持存储器
M8033停止时存储器保持
M8034禁止所有输出
M8035强制RUN方式
M8036强制RUN信号
M8037强制STOP信号
M8038RAM文件寄存器全清零
M8039恒定扫描方式
D8039恒定
D8003存储器类型
D8004出错M地址号
D8005电池电压
D8006电池电压下降检出电平
D8007瞬停次数
D8008停电检测时间
D8009DC24V关断的单元编号
二时钟
M8011震荡周期10ms
M8012震荡周期100ms
M8013震荡周期1s
M8014震荡周期1分钟
M8015计时停止及预置
M8016时间读出时显示停止
M8017±30秒的修正
M8018检测RTC卡盒是否插入
M8019实时时钟(RTC)出错
D8010当前扫描时间
D8011最小扫描时间
D8012最大扫描时间
D8013秒
D8014分
D8015时
D8016日
D8017月
D8018年
D8019星期(0:星期日~6:星期六)
菱FX系列PLC特殊功能寄存器M指令代码详细功能介绍
M8000：上电接通M8001：上电断开M8002：初始化脉冲(首次扫描接通)M8003：初始化脉冲（首次扫描断开）M8004：错误发生（FX3UC时M8060,M8061，M8064，M8065，M8066，M8067其中哪一个ON时动作；FX3UC以外M8060,M8061，M8063，M8064，M8065，M8066，M8067其中哪一个ON时动作）M8005：电池电压降低（电池电压异常降低时动作）M8006：电池电压降低锁存（电池电压异常降低时动作保持）M8007：瞬间停止检测（当M8007为ON的时间小于D8008，PLC将继续运行）M8008：停电检测（当M8008电源关闭时，M8000也关闭）M8009：DC24V故障M8011：10ms时钟脉冲M8012：100ms时钟脉冲M8013：1s时钟脉冲M8014：1min时钟脉冲M8015：内存实时脉冲（计时停止以及预先装置）M8016：内存实时脉冲（显示停止，时刻读出显示的停止）M8017：内存实时脉冲（补正，±30s补正）M8018：内存实时脉冲（安装，安装检测）M8019：内存实时脉冲错误M8020：零位标志，加减演算结果为0M8021：借位标志，演算结果成为最大的负数值以下时M8022：进位标志，进位发生在ADD（FNC20）指令期间或当数据移位操作的结果发生溢出时。
M8023：小数点演算标志，ON：进行浮点运算。
M8024：BMOV方向指定，转送方向替换，数据从终点到源的方向转送。
M8029：指令结束，DSW（FNC72）等等的动作结束时动作M8030：电池LED消灯指令，当驱动M8030时，及时电池电压降低，PLC面板的LED也不会点亮。
M8031：非锁存内存全部清除M8032：锁存内存全部清除M8033：内存保持停止，ON时内存保持，当PLC从RUN→STOP，图像存储或者数据存储的内容保持原来状态。
M8034：所有输出禁止M8035：强制RUN模式M8036：强制RUN指令M8037：强制STOP指令M8038: ON时，通讯参数被设定；在FX2、FX2C里，作为RAM文件寄电器全部删除动作。
三菱FX系列PLC特殊功能寄存器M指令代码详细功能介绍之欧阳育创编
M8000：上电接通M8001：上电断开M8002：初始化脉冲(首次扫描接通)M8003：初始化脉冲（首次扫描断开）M8004：错误发生（FX3UC时M8060,M8061，M8064，M8065，M8066，M8067其中哪一个ON时动作；FX3UC以外M8060,M8061，M8063，M8064，M8065，M8066，M8067其中哪一个ON时动作）M8005：电池电压降低（电池电压异常降低时动作）M8006：电池电压降低锁存（电池电压异常降低时动作保持）M8007：瞬间停止检测（当M8007为ON的时间小于D8008，PLC将继续运行）M8008：停电检测（当M8008电源关闭时，M8000也关闭）M8009：DC24V故障M8011：10ms时钟脉冲M8012：100ms时钟脉冲M8013：1s时钟脉冲M8014：1min时钟脉冲M8015：内存实时脉冲（计时停止以及预先装置）M8016：内存实时脉冲（显示停止，时刻读出显示的停止）M8017：内存实时脉冲（补正，±30s补正）M8018：内存实时脉冲（安装，安装检测）M8019：内存实时脉冲错误M8020：零位标志，加减演算结果为0M8021：借位标志，演算结果成为最大的负数值以下时M8022：进位标志，进位发生在ADD（FNC20）指令期间或当数据移位操作的结果发生溢出时。
M8023：小数点演算标志，ON：进行浮点运算。
M8024：BMOV方向指定，转送方向替换，数据从终点到源的方向转送。
M8029：指令结束，DSW（FNC72）等等的动作结束时动作M8030：电池LED消灯指令，当驱动M8030时，及时电池电压降低，PLC面板的LED也不会点亮。
M8031：非锁存内存全部清除M8032：锁存内存全部清除M8033：内存保持停止，ON时内存保持，当PLC从RUN→STOP，图像存储或者数据存储的内容保持原来状态。
M8034：所有输出禁止M8035：强制RUN模式M8036：强制RUN指令M8037：强制STOP指令M8038: ON时，通讯参数被设定；在FX2、FX2C里，作为RAM文件寄电器全部删除动作。
三菱plc特殊软元件 M指令
M8018检测RTC卡盒是否插入
M8019实时时钟(RTC)出错
D8010当前扫描时间
D8011最小扫描时间
D8012最大扫描时间
D8013秒
D8014分
D8015时
D8016日
D8017月
D8018年
D8019星期(0:星期日~6:星期六)
三标志
M8020零(加减运算结果为0时置位)
M8031全清非保持存储器
M8032全清保持存储器
M8033停止时存储器保持
M8034禁止所有输出
M8035强制RUN方式
M8036强制RUN信号
M8037强制STOP信号
M8038RAM文件寄存器全清零
M8039恒定扫描方式
D8039恒定
M8021借位
M8022进位
M8023小数点运算标志
M8024处于ON状态时执行指令、传送方向翻转
M8025HSC方式
M8026RAMP方式
M8027PR方式
M8028FROM./TO指令
执行中允许中断标志
M8029指令执行完成
D8028Z寄存器内容
D8029V寄存器内容
四PLC方式
M8030电池LED灯灭指令
D8003存储器类型
D8004出错M地址号
D8005电池电压
D8006电池电压下降检出电平
D8007瞬停次数
D8008停电检测时间
D8009DC24V关断的单元编号
二时钟
M8011震荡周期10ms
M8012震荡周期100ms
M8013震荡周期1s
M8014震荡周期1分钟
M8015计时停止及预置
三菱FX系列PLC特殊功能寄存器M指令代码详细功能介绍精编版
M8000：上电接通M8001：上电断开M8002：初始化脉冲(首次扫描接通)M8003：初始化脉冲（首次扫描断开）M8004：错误发生（FX3UC时M8060,M8061，M8064，M8065，M8066，M8067其中哪一个ON时动作；FX3UC以外M8060,M8061，M8063，M8064，M8065，M8066，M8067其中哪一个ON时动作）M8005：电池电压降低（电池电压异常降低时动作）M8006：电池电压降低锁存（电池电压异常降低时动作保持）M8007：瞬间停止检测（当M8007为ON的时间小于D8008，PLC将继续运行）M8008：停电检测（当M8008电源关闭时，M8000也关闭）M8009：DC24V故障M8011：10ms时钟脉冲M8012：100ms时钟脉冲M8013：1s时钟脉冲M8014：1min时钟脉冲M8015：内存实时脉冲（计时停止以及预先装置）M8016：内存实时脉冲（显示停止，时刻读出显示的停止）M8017：内存实时脉冲（补正，±30s补正）M8018：内存实时脉冲（安装，安装检测）M8019：内存实时脉冲错误M8020：零位标志，加减演算结果为0M8021：借位标志，演算结果成为最大的负数值以下时M8022：进位标志，进位发生在ADD（FNC20）指令期间或当数据移位操作的结果发生溢出时。
M8023：小数点演算标志，ON：进行浮点运算。
M8024：BMOV方向指定，转送方向替换，数据从终点到源的方向转送。
M8029：指令结束，DSW（FNC72）等等的动作结束时动作M8030：电池LED消灯指令，当驱动M8030时，及时电池电压降低，PLC面板的LED也不会点亮。
M8031：非锁存内存全部清除M8032：锁存内存全部清除M8033：内存保持停止，ON时内存保持，当PLC从RUN→STOP，图像存储或者数据存储的内容保持原来状态。
M8034：所有输出禁止M8035：强制RUN模式M8036：强制RUN指令M8037：强制STOP指令M8038: ON时，通讯参数被设定；在FX2、FX2C里，作为RAM文件寄电器全部删除动作。
三菱FX系列PLC特殊功能寄存器M指令代码详细功能介绍精编版
三菱FX系列PLC特殊功能寄存器M指令代码详细功能介绍精编版M8000：上电接通M8001：上电断开M8002：初始化脉冲(首次扫描接通)M8003：初始化脉冲（首次扫描断开）M8004：错误发生（FX3UC时M8060,M8061，M8064，M8065，M8066，M8067其中哪一个ON时动作；FX3UC以外M8060,M8061，M8063，M8064，M8065，M8066，M8067其中哪一个ON时动作）M8005：电池电压降低（电池电压异常降低时动作）M8006：电池电压降低锁存（电池电压异常降低时动作保持）M8007：瞬间停止检测（当M8007为ON的时间小于D8008，PLC将继续运行）M8008：停电检测（当M8008电源关闭时，M8000也关闭）M8009：DC24V故障M8011：10ms时钟脉冲M8012：100ms时钟脉冲M8013：1s时钟脉冲M8014：1min时钟脉冲M8015：内存实时脉冲（计时停止以及预先装置）M8016：内存实时脉冲（显示停止，时刻读出显示的停止）M8017：内存实时脉冲（补正，±30s补正）M8018：内存实时脉冲（安装，安装检测）M8019：内存实时脉冲错误M8020：零位标志，加减演算结果为0M8021：借位标志，演算结果成为最大的负数值以下时M8022：进位标志，进位发生在ADD（FNC20）指令期间或当数据移位操作的结果发生溢出时。
M8023：小数点演算标志，ON：进行浮点运算。
M8024：BMOV方向指定，转送方向替换，数据从终点到源的方向转送。
M8029：指令结束，DSW（FNC72）等等的动作结束时动作M8030：电池LED消灯指令，当驱动M8030时，及时电池电压降低，PLC面板的LED也不会点亮。
M8031：非锁存内存全部清除M8032：锁存内存全部清除M8033：内存保持停止，ON时内存保持，当PLC从RUN→STOP，图像存储或者数据存储的内容保持原来状态。
三菱plc特殊软元件 M指令
M8018检测RTC卡盒是否插入
M8019实时时钟(RTC)出错
D8010当前扫描时间
D8011最小扫描时间
D8012最大扫描时间
D8013秒
D8014分
D8015时
D8016日
D8017月
D8018年
D8019星期(0:星期日~6:星期六)
三标志
M8020零(加减运算结果为0时置位)
M8031全清非保持存储器
M8032全清保持存储器
M8033停止时存储器保持
M8034禁止所有输出
M8035强制RUN方式
M8036强制RUN信号
M8037强制STOP信号
M8038RAM文件寄存器全清零
M8039恒定扫描方式
D8039恒定
特殊软元件
一PC状态
M8000RUN监控(a触点)
M8001RUN监控(b触点)
M8002初始脉冲(a触点)
Mห้องสมุดไป่ตู้003初始脉冲(b触点)
M8004发生出错
M8005电池电压下降
M8006电池电压下降锁存
M8007电源瞬停检测
M8008停电检测
M8009DC24V关断
D8001PLC型号及系统版本
D8002存储器容量
M8021借位
M8022进位
M8023小数点运算标志
M8024处于ON状态时执行指令、传送方向翻转
M8025HSC方式
M8026RAMP方式
M8027PR方式
M8028FROM./TO指令
执行中允许中断标志
M8029指令执行完成
D8028Z寄存器内容
D8029V寄存器内容
三菱F系列PLC特殊功能寄存器M指令代码详细功能介绍
三菱F系列P L C特殊功能寄存器M指令代码详细功能介绍This manuscript was revised by the office on December 10, 2020.M8000：上电接通M8001：上电断开M8002：初始化脉冲(首次扫描接通)M8003：初始化脉冲（首次扫描断开）M8004：错误发生（FX3UC时M8060,M8061，M8064，M8065，M8066，M8067其中哪一个ON时动作；FX3UC以外M8060,M8061，M8063，M8064，M8065，M8066，M8067其中哪一个ON时动作）M8005：电池电压降低（电池电压异常降低时动作）M8006：电池电压降低锁存（电池电压异常降低时动作保持）M8007：瞬间停止检测（当M8007为ON的时间小于D8008，PLC将继续运行）M8008：停电检测（当M8008电源关闭时，M8000也关闭）M8009：DC24V故障M8011：10ms时钟脉冲M8012：100ms时钟脉冲M8013：1s时钟脉冲M8014：1min时钟脉冲M8015：内存实时脉冲（计时停止以及预先装置）M8016：内存实时脉冲（显示停止，时刻读出显示的停止）M8017：内存实时脉冲（补正，±30s补正）M8018：内存实时脉冲（安装，安装检测）M8019：内存实时脉冲错误M8020：零位标志，加减演算结果为0M8021：借位标志，演算结果成为最大的负数值以下时M8022：进位标志，进位发生在ADD（FNC20）指令期间或当数据移位操作的结果发生溢出时。
M8023：小数点演算标志，ON：进行浮点运算。
M8024：BMOV方向指定，转送方向替换，数据从终点到源的方向转送。
M8029：指令结束，DSW（FNC72）等等的动作结束时动作M8030：电池LED消灯指令，当驱动M8030时，及时电池电压降低，PLC面板的LED也不会点亮。
三菱FX系列PLC特殊功能寄存器M指令代码详细功能介绍之欧阳主创编
M8000：上电接通M8001：上电断开M8002：初始化脉冲(首次扫描接通)M8003：初始化脉冲（首次扫描断开）M8004：错误发生（FX3UC时M8060,M8061，M8064，M8065，M8066，M8067其中哪一个ON时动作；FX3UC以外M8060,M8061，M8063，M8064，M8065，M8066，M8067其中哪一个ON时动作）M8005：电池电压降低（电池电压异常降低时动作）M8006：电池电压降低锁存（电池电压异常降低时动作保持）M8007：瞬间停止检测（当M8007为ON的时间小于D8008，PLC将继续运行）M8008：停电检测（当M8008电源关闭时，M8000也关闭）M8009：DC24V故障M8011：10ms时钟脉冲M8012：100ms时钟脉冲M8013：1s时钟脉冲M8014：1min时钟脉冲M8015：内存实时脉冲（计时停止以及预先装置）M8016：内存实时脉冲（显示停止，时刻读出显示的停止）M8017：内存实时脉冲（补正，±30s补正）M8018：内存实时脉冲（安装，安装检测）M8019：内存实时脉冲错误M8020：零位标志，加减演算结果为0M8021：借位标志，演算结果成为最大的负数值以下时M8022：进位标志，进位发生在ADD（FNC20）指令期间或当数据移位操作的结果发生溢出时。
M8023：小数点演算标志，ON：进行浮点运算。
M8024：BMOV方向指定，转送方向替换，数据从终点到源的方向转送。
M8029：指令结束，DSW（FNC72）等等的动作结束时动作M8030：电池LED消灯指令，当驱动M8030时，及时电池电压降低，PLC面板的LED也不会点亮。
M8031：非锁存内存全部清除M8032：锁存内存全部清除M8033：内存保持停止，ON时内存保持，当PLC从RUN→STOP，图像存储或者数据存储的内容保持原来状态。
M8034：所有输出禁止M8035：强制RUN模式M8036：强制RUN指令M8037：强制STOP指令M8038: ON时，通讯参数被设定；在FX2、FX2C里，作为RAM文件寄电器全部删除动作。
三菱FX系列PLC特殊功能寄存器M指令代码详细功能介绍之欧阳音创编
M8000：上电接通M8001：上电断开M8002：初始化脉冲(首次扫描接通)M8003：初始化脉冲（首次扫描断开）M8004：错误发生（FX3UC时M8060,M8061，M8064，M8065，M8066，M8067其中哪一个ON时动作；FX3UC 以外M8060,M8061，M8063，M8064，M8065，M8066，M8067其中哪一个ON时动作）M8005：电池电压降低（电池电压异常降低时动作）M8006：电池电压降低锁存（电池电压异常降低时动作保持）M8007：瞬间停止检测（当M8007为ON的时间小于D8008，PLC将继续运行）M8008：停电检测（当M8008电源关闭时，M8000也关闭）M8009：DC24V故障M8011：10ms时钟脉冲M8012：100ms时钟脉冲M8013：1s时钟脉冲M8014：1min时钟脉冲M8015：内存实时脉冲（计时停止以及预先装置）M8016：内存实时脉冲（显示停止，时刻读出显示的停止）M8017：内存实时脉冲（补正，±30s补正）M8018：内存实时脉冲（安装，安装检测）M8019：内存实时脉冲错误M8020：零位标志，加减演算结果为0M8021：借位标志，演算结果成为最大的负数值以下时M8022：进位标志，进位发生在ADD（FNC20）指令期间或当数据移位操作的结果发生溢出时。
M8023：小数点演算标志，ON：进行浮点运算。
M8024：BMOV方向指定，转送方向替换，数据从终点到源的方向转送。
M8029：指令结束，DSW（FNC72）等等的动作结束时动作M8030：电池LED消灯指令，当驱动M8030时，及时电池电压降低，PLC面板的LED也不会点亮。
M8031：非锁存内存全部清除M8032：锁存内存全部清除M8033：内存保持停止，ON时内存保持，当PLC从RUN→STOP，图像存储或者数据存储的内容保持原来状态。
M8034：所有输出禁止M8035：强制RUN模式M8036：强制RUN指令M8037：强制STOP指令M8038: ON时，通讯参数被设定；在FX2、FX2C里，作为RAM文件寄电器全部删除动作。
三菱plc特殊软元件 M指令
一PC状态
M8000RUN监控(a触点)
M8001RUN监控(b触点)
M8002初始脉冲(a触点)
M8003初始脉冲(b触点)
M8004发生出错
M8005电池电压下降
M8006电池电压下降锁存
M8007电源瞬停检测
M8
D8001PLC型号及系统版本
D8002存储器容量
M8021借位
M8022进位
M8023小数点运算标志
M8024处于ON状态时执行指令、传送方向翻转
M8025HSC方式
M8026RAMP方式
M8027PR方式
M8028FROM./TO指令
执行中允许中断标志
M8029指令执行完成
D8028Z寄存器内容
D8029V寄存器内容
四PLC方式
M8030电池LED灯灭指令
D8003存储器类型
D8004出错M地址号
D8005电池电压
D8006电池电压下降检出电平
D8007瞬停次数
D8008停电检测时间
D8009DC24V关断的单元编号
二时钟
M8011震荡周期10ms
M8012震荡周期100ms
M8013震荡周期1s
M8014震荡周期1分钟
M8015计时停止及预置
M8016时间读出时显示停止
M8017±30秒的修正
M8018检测RTC卡盒是否插入
M8019实时时钟(RTC)出错
D8010当前扫描时间
D8011最小扫描时间
D8012最大扫描时间
D8013秒
D8014分
D8015时
D8016日
D8017月
D8018年
D8019星期(0:星期日~6:星期六)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
M8000：上电接通
M8001：上电断开
M8002：初始化脉冲(首次扫描接通)
M8003：初始化脉冲（首次扫描断开）
M8004：错误发生（FX3UC时M8060,M8061，M8064，M8065，M8066，M8067其中哪一个ON 时动作；FX3UC以外M8060,M8061，M8063，M8064，M8065，M8066，M8067其中哪一个ON 时动作）
M8005：电池电压降低（电池电压异常降低时动作）
M8006：电池电压降低锁存（电池电压异常降低时动作保持）
M8007：瞬间停止检测（当M8007为ON的时间小于D8008，PLC将继续运行）
M8008：停电检测（当M8008电源关闭时，M8000也关闭）
M8009：DC24V故障
M8011：10ms时钟脉冲
M8012：100ms时钟脉冲
M8013：1s时钟脉冲
M8014：1min时钟脉冲
M8015：内存实时脉冲（计时停止以及预先装置）M8016：内存实时脉冲（显示停止，时刻读出显示的停止）
M8017：内存实时脉冲（补正，±30s补正）
M8018：内存实时脉冲（安装，安装检测）
M8019：内存实时脉冲错误
M8020：零位标志，加减演算结果为0
M8021：借位标志，演算结果成为最大的负数值以下时
M8022：进位标志，进位发生在ADD（FNC20）指令期间或当数据移位操作的结果发生溢出时。
M8023：小数点演算标志，ON：进行浮点运算。
M8024：BMOV方向指定，转送方向替换，数据从终点到源的方向转送。
M8029：指令结束，DSW（FNC72）等等的动作结束时动作
M8030：电池LED消灯指令，当驱动M8030时，及时电池电压降低，PLC面板的LED也不会点亮。
M8031：非锁存内存全部清除
M8032：锁存内存全部清除
M8033：内存保持停止，ON时内存保持，当PLC 从RUN→STOP，图像存储或者数据存储的内容保持原来状态。
M8034：所有输出禁止
M8035：强制RUN模式
M8036：强制RUN指令
M8037：强制STOP指令
M8038: ON时，通讯参数被设定；在FX2、FX2C 里，作为RAM文件寄电器全部删除动作。
M8074=1，M8038=1，D6000-D7999文件寄电器被删除。
M8039：=0常规扫描模式；=1恒定扫描模式，PLC等到在D8039里被指定的时间为止，进行循环操作。
M8040：状态间的传送被禁止
M8041：传送开始
M8060：I/O配置错误（如果M8060-M8067其中之一为ON，最低位的数字被存入D8004并且M8004被设置为ON）
M8061：PLC硬件错误
M8062：PLC/PP通讯错误
M8063：串行口通讯错误
M8064：参数错误
M8065：语法错误
M8066：回路错误
M8067：操作错误
M8068：操作错误锁存
M8069：I/O总线检查（驱动这个继电器时，执行I/O总线检查。
如果发生错误，错误代码6103被写入并且M8061被设置为ON）
M8070：并行链接主站（驱动M8070是成为并行链接的主站，序列器STOP→RUN是删除）
M8071：并行链接从站（驱动M8071是成为并行链接的从站，序列器STOP→RUN是删除）
M8072：并行链接运行中为ON（当PLC处于并行链接操作时ON）
M8073：并行链接设置错误（当M8070/M8071在并行链接操作中被错误设置时为ON）
M8074:活动的RAM文件存储器（仅用于FX2C）M8184：数据传送顺序错误（1号站）
M8185：数据传送顺序错误（2号站）
M8186：数据传送顺序错误（3号站）
M8187：数据传送顺序错误（4号站）
M8188：数据传送顺序错误（5号站）
M8189：数据传送顺序错误（6号站）
M8190：数据传送顺序错误（7号站）
M8191：数据传送顺序执行中ON
M8198：（C251/C252/C254）1倍增/4倍增切换（OFF，1倍增；ON，4倍增）
M8199：【C253/C254/C255（H/W）】1倍增/4倍增切换
M8200：C200加减计数器方向（OFF:加模式，ON：减模式）
M8200：C200加减计数器方向（OFF:加模式，ON：减模式）
……
M8234：C234加减计数器方向（OFF:加模式，ON：减模式）
M8235：C235高速计数器方向（OFF:加模式，ON：减模式）
……
M8245：C245高速计数器方向（OFF:加模式，ON：减模式）
M8246：C246高速计数监视器（OFF:加模式，ON：减模式）
……
M8255：C255高速计数监视器（OFF:加模式，ON：减模式）
M8316：I/O非安装指定错误
M8329:指令执行异常结束时ON
