电泳漆的种类及电泳涂装的优、缺点1、电泳涂装电泳涂装是一种特殊的涂膜形成方法，仅适用于与一般涂料不同的电泳涂装专用的（水性水溶性或水乳液）涂料（简称电泳涂料）。
它是将具有导电性的被涂物浸渍在装满水稀释的、浓度比较低的电泳涂料槽液中作为阳极（或阴极）、在槽中另设置与其相对应的阴极（或阳极），在两极间通直流电一定时间，在被涂物上析出均一、水不溶的涂膜的一种涂装方法。
根据被涂物的极性和电泳涂料的种类，电泳涂装法可分为两种。
阳极电泳涂装法：被涂物为阳极，所采用的电泳涂料是阴离子型（带负电荷）。
阴极电泳涂装法：被涂物为阴极，所采用的电泳涂料是阳离子型（带正电荷）。
电泳涂装在英语中简称ED（Electro-Depositon），AED（阳极电泳涂装）、CED（阴极电泳涂装）。
电泳涂装过程伴随电泳、电沉积、电解、电渗等四种化学物理作用的组合，而形成涂膜，其原理介绍如下。
（1）电泳（Eletro Phoresis）：胶体溶液中的阳极和阴极接电后，胶体粒子在电场的作用下带正（或负）电荷胶体粒子向阴极（或阳极）一方泳动现象称之。
胶体溶液中的物质不是分子和离子形态，而是分散在液体中的溶质，该物质较大（10-7～10-9m程度），不会沉淀而是分散状态；（2）电沉积凝集（Electro Coagulation）：固体从液体中析出的现象称为凝集（凝聚、沉积），一般是冷却或浓缩溶液产生，而电泳涂装中是籍助于电。
在阴极电泳涂装时带正电荷的粒子在阴极上凝聚；带负电荷的粒子（离子）在阳极聚集，当带正电荷的胶体粒子（树脂和颜料）到达阴极（被涂料）表面区（高碱性的介面层），得到电子，并与氢氧离子反应变成水不溶性，沉积在阴极（被涂物）上；（3）电解（Electrolysis）：在具有离子导电性的溶液中的阳极和阴极接通直流电，阴离子吸往阳极，阳离子吸往阴极，并产生化学反应。
在阳极产生金属溶解，电解氧化，产生氧气、氯气等。
阳极是能产生氧化反应的电极。
电 泳 涂 装
电泳涂装一、概述电泳涂装技术研究起于一百多年前，基于人们对金属表面防腐防锈要求的不断提高而相关表面处理工艺技术又不能较好地解决这种需求的压力下，而被逐渐研制开发。
直到60 年代才由 George Brewer 博士及福特汽车公司研制开发成功阳极电泳漆。
电泳涂装(electro-coating)是利用外加电场使悬浮于电泳液中的颜料和树脂等微粒定向迁移并沉积于电极之一的基底表面的涂装方法。
电泳涂装的原理发明于是20世纪30年代末，但开发这一技术并获得工业应用是在1963年以后，电泳涂装是近30年来发展起来的一种特殊涂膜形成方法，是对水性涂料最具有实际意义的施工工艺。
具有水溶性、无毒、易于自动化控制等特点，迅速在汽车、建材、五金、家电等行业得到广泛的应用。
电泳涂装是把工件和对应的电极放入水溶性涂料中，接上电源后，依靠电场所产生的物理化学作用，使涂料中的树脂、颜填料在以被涂物为电极的表面上均匀析出沉积形成不溶于水的漆膜的一种涂装方法。
电泳涂装是一个极为复杂的电化学反应过程，其中至少包括电泳、电沉积、电渗、电解四个过程。
电泳涂装按沉积性能可分为阳极电泳（工件是阳极，涂料是阴离子型，简称 AED）和阴极电泳（工件是阴极，涂料是阳离子型，简称 CED）；按电源可分为直流电泳和交流电泳；按工艺方法又有定电压和定电流法。
二、电泳涂装的优势1 、涂膜厚度均匀，附着力强，涂装质量好，工件各个部位如内层、凹陷、焊缝等处都能获得均匀、平滑的漆膜，解决了其他涂装方法对复杂形状工件的涂装难题；在很凹的部位，即可形成完成均匀之保护膜，并可利用调整不同之操作电压，即可控制镀层的厚度，达到极高的防腐性，并消除了电镀过程中的厚薄不均电极效应，同时也消除了喷漆过程中的桔皮、流挂之故障。
2 、涂料利用率高达 95% ，与喷漆法相比，减少了材料的浪费。
3 、采用水溶性涂料，以水为溶解介质，节省了大量有机溶剂，大大降低了大气污染和环境危害。
汽车电泳涂装工艺要求

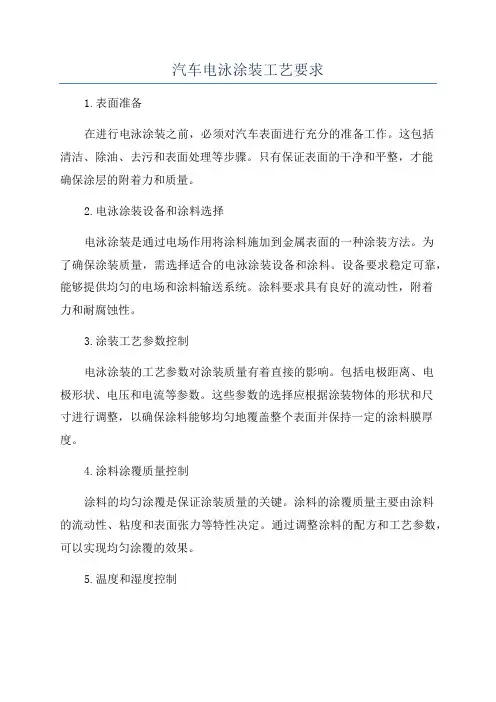

汽车电泳涂装工艺要求1.表面准备在进行电泳涂装之前，必须对汽车表面进行充分的准备工作。
这包括清洁、除油、去污和表面处理等步骤。
只有保证表面的干净和平整，才能确保涂层的附着力和质量。
2.电泳涂装设备和涂料选择电泳涂装是通过电场作用将涂料施加到金属表面的一种涂装方法。
为了确保涂装质量，需选择适合的电泳涂装设备和涂料。
设备要求稳定可靠，能够提供均匀的电场和涂料输送系统。
涂料要求具有良好的流动性，附着力和耐腐蚀性。
3.涂装工艺参数控制电泳涂装的工艺参数对涂装质量有着直接的影响。
包括电极距离、电极形状、电压和电流等参数。
这些参数的选择应根据涂装物体的形状和尺寸进行调整，以确保涂料能够均匀地覆盖整个表面并保持一定的涂料膜厚度。
4.涂料涂覆质量控制涂料的均匀涂覆是保证涂装质量的关键。
涂料的涂覆质量主要由涂料的流动性、粘度和表面张力等特性决定。
通过调整涂料的配方和工艺参数，可以实现均匀涂覆的效果。
5.温度和湿度控制温度和湿度对涂装工艺有着重要的影响。
过高或过低的温度都会影响涂料的流动性和干燥时间，导致涂装质量下降。
湿度过高会增加涂料的干燥时间，影响生产效率。
因此，需要对涂装车间进行温湿度的控制。
6.质量检测和控制为了保证涂装质量，需要进行严格的质量检测和控制。
包括涂料的附着力、膜厚度、外观质量和耐腐蚀性等指标的检测。
必要时，还需要进行涂装膜的耐候性和耐腐蚀性等特殊性能的检测。
7.环保和安全在进行电泳涂装过程中，需要考虑环保和安全因素。
涂料和废水的处理应符合环保要求，避免对环境造成污染。
同时，涂装车间应配备适当的通风设备和防护措施，确保操作人员的安全。
综上所述，汽车电泳涂装工艺要求是一项涉及多个方面的复杂工作。
通过合理的设备选择、工艺参数控制和质量检测与控制，可以实现汽车电泳涂装的高质量和高效率。
同时，环保和安全也是必须要重视的方面，应与涂装工艺一同考虑。
只有综合考虑以上各个要素，才能确保汽车电泳涂装工艺的稳定性和可靠性。
电泳涂装新工艺技术
5）泳透力及影响泳透力的关键因素；
6）产生电泳漆膜弊病的原因及防治；如颗粒、缩孔、针孔、再溶解、涂膜偏厚或偏薄、异常附着等，泳透力差、二次流痕、斑迹、外观不良、带电入槽阶梯、涂膜剥落等10
多种电泳涂装独有弊病的病因及防治措施；
7）通电方式：带电入槽和入槽后通电（即工件全浸没后通电）；带电出槽，不分段和分段电压供电；它们适用于何种工况；
1977年世界上第一条汽车车身阴极电泳（CED）涂装线在美国投产，汽车涂装进入了阴极电泳时代。基于CED涂膜的耐腐蚀性能优良，泳透力好，能成倍地提高汽车车身的使用寿命（保用10～12年不产生穿孔锈蚀），阴极电泳涂装工艺技术在汽车工业中的普及率和普及速度之快是史无前例的，不到10年，汽车车身的阴极电泳化率达90%以上。我国在“六五”期间，沈阳和北京油漆厂引进了阴极电泳涂料，在中汽公司组织下，一汽、二汽、济汽引进了3条驾驶室阴极电泳涂装线及相关涂装技术，于1986年7月后相继投产，形成阴极电泳涂装全面替换阳极电泳、浸涂和喷涂等底漆工艺之势，新建车身涂装线全部采用阴极电泳涂装工艺。
防止带电入槽涂膜弊病，已有较成熟的工艺技术措施：
1）工件在入槽前保持全干或全湿，一般设置纯水喷雾装置，确保车身外表全湿；
2）工件入槽部位少布置阳极，缓解入槽时的电解反应；
3）增强入槽部位的液流，最好车身与液流是对向，有利于消除入槽口液面的泡沫和工件表面附着的气体
资源短缺，原材料涨价，汽车市场竞争激烈，要求在保证涂装质量的基础上，依靠技术进步，改进完善CED涂装工艺及装备，降低CED涂装成本，提高产品的竞争力。周边相关技术进步及成熟（如ED-RO、热泵技术、新型CED涂料等），相互促进，需更换、淘汰落后的工序及装备和涂料更新。
另外，笔者在技术咨询、现场技术服务中发现，设计人员对阴极电泳涂装工艺的认识研究不到位，存在误区，缺乏按工况、被泳涂件的性状灵活应用相关技术和精益设计的能力，局限于翻版设计，致使工艺设备设计落后，投资运行成本高。
汽车电泳涂装工艺要求
汽车电泳涂装工艺要求
汽车电泳漆涂装工艺技术要求
一、涂装工艺概述
电泳漆是一种在金属表面形成原子层的新型涂装工艺，它是一种将电
泳漆浆料和基底金属发生化学反应、原子层和金属基底介面完全结合在一
起的技术，广泛应用于汽车表面装饰和防护上。
电泳漆涂装表面有极高的
抗腐蚀能力和极强的抗冲击性，坚固耐用，具有漆膜光泽美观、透明耐刮、抗氧化、耐腐蚀、发光等性能优势，是目前汽车表面装饰和防护的最佳涂
装工艺。
二、涂装工艺流程
（1）静电喷涂：静电喷涂是将应用电泳漆浆料制成涂料，用喷枪以
恒定的压力和喷嘴的喷口，将涂料通过气流的推动使涂料分层涂在工件表面，用于汽车面部装饰的表面处理方法，它能够有效地控制漆膜厚度和颜色，使它们更加完美和美观。
（2）表面处理：在涂装过程之前，表面工具的表面必须进行清洁和
处理，以便能够增强涂层的附着力，确保最终涂装质量。
表面清洁的处理，包括抛光、铬电镀、清洗、水处理和清洁。
（3）涂装：电泳漆涂装是在清洁处理后用电泳漆浆料制成涂料，用
喷枪以恒定的压力和喷口将涂料均匀喷涂到表面，形成原子层，考虑到涂
料的活性特。
电泳涂装工艺特点及与油漆喷涂比较
电泳涂装工艺特点及与油漆喷涂比较电泳又名电着,泳漆,电沉积。
创始于二十世纪六十年月，由福特汽车公司最先应用于汽车底漆。
由于其精彩的防腐、防锈功能，很快在军工行业得到广泛应用。
近几年由汽车行业引申到自行车、摩托车及家电、轻工饰品德业。
如：空调、彩电、洗衣机、摩托车、眼镜、锁具、灯具及饰品、发夹、领带夹等各个金属行业及铝材外表防锈行业。
由于其优良的质素和高度环保，正在逐步替代传统油漆喷涂。
工艺原理：电泳漆以离子状态分散于水中，在直流电场作用下，定向集结五金工件外表上，形成致密外表膜。
电泳特点：1.附着力强，漆膜不易脱落,连续弯折不爆皮。
2.均匀致密，工件内处任何部位漆膜厚薄皆均匀全都。
即使在很凹的部位，即可形成均匀的保护膜。
并可利用调整不同的操作电压，即可掌握镀层的厚度。
到达极高的防腐性。
消退了喷漆中会消灭的结皮，泪痕等不良故障。
3.耐蚀性佳，其他任何涂装方式的耐腐蚀性均不行与之相比较。
4.合符环保，水性涂料，无毒、无污染、无有害物质残留。
比较工程油漆喷涂电泳涂装附着力不强，易脱落强，很难脱落防府性不耐腐蚀耐腐蚀装饰性外表粗糙，平滑度低平展光滑环保性污染严峻合符环保要求电泳与喷涂的比较与区分比较工程油漆喷涂电泳涂装附着力不强，易脱落强，很难脱落防府性不耐腐蚀耐腐蚀装饰性外表粗糙，平滑度低平展光滑环保性污染严峻合符环保要求主题：电泳〔电著〕涂装进展及应用A、概述电泳涂装技术争论起于一百多年前，基于人们对金属外表防腐防锈要求的不断提高而相关表面处理工艺技术又不能较好地解决这种需求的压力下，而被渐渐研制开发。
直到60 年月才由George Brewer 博士及福特汽车公司研制开发成功阳极电泳漆。
其最早应用于福特汽车公司的涂装线，随着阳极电泳漆生产使用，日渐暴露其漆膜中包含有金属离子造成抗蚀性差的缺陷，因而，高抗蚀性的阴极电泳漆于七十年月被开发成功，并被人们等认可并大力推广应用。
之后，电泳技术进展日月异，产品品种由环氧型树脂型进展到丙烯酸型及聚氨脂型。
工艺要求-汽车涂装电泳部分
工艺要求-汽车涂装电泳部分汽车涂装电泳部分作为汽车生产过程中的重要环节，要求对工艺进行严格控制，确保涂装质量和持久性。
下面将从涂装前处理、电泳涂装工艺和质量控制三个方面进行详细介绍。
涂装前处理是汽车涂装电泳部分的首要环节，对涂装质量具有重要影响。
涂装前处理包括清洁、除油和表面处理等几个步骤。
清洁过程是为了去除汽车表面的灰尘、污垢和其它杂质，以保证涂料能够牢固附着在汽车表面。
除油过程是为了去除汽车表面的油污，以保证涂料能够充分进入汽车表面的微小孔隙，形成均匀的涂层。
表面处理过程是为了增加汽车表面的粗糙度，以提高涂料与汽车表面的附着力。
电泳涂装工艺是汽车涂装电泳部分的核心工艺，主要包括前处理、电泳、洗水和后处理等几个步骤。
前处理是为了进一步清洁汽车表面，并形成一层微薄的氧化膜，以增加涂层的附着力。
电泳是将涂料悬浮在水溶液中形成的液态涂料，通过电化学反应在汽车表面形成一层均匀的涂层。
电泳涂装具有涂层厚度均匀、附着力强、耐腐蚀性好等优点。
洗水过程是为了去除电泳涂装过程中形成的溶剂和其它杂质，并冲掉表面不需要的涂料。
后处理包括固化、烘干和修饰等几个步骤，以确保涂装质量和表面的光泽度。
质量控制是汽车涂装电泳部分的关键环节，其目的是确保涂装质量符合要求。
质量控制包括传统的物理性能测试和现代的自动检测技术两个方面。
传统的物理性能测试主要包括涂层厚度测量、附着力测试和耐腐蚀性测试等几个方面。
涂层厚度测量是通过特定仪器测量涂层厚度，以评估涂层的均匀性。
附着力测试是通过将划痕或剪切施加在涂层上，评估涂层的附着力强度。
耐腐蚀性测试是将涂层暴露在酸碱溶液中，评估涂层的耐蚀性能。
现代的自动检测技术主要包括摄像机系统、红外线检测和激光测量等几个方面。
摄像机系统通过拍摄汽车表面图像，对涂装质量进行检测。
红外线检测通过红外线辐射对涂层进行快速检测，以评估涂层的质量。
激光测量是通过激光技术对涂层进行测量，以评估涂层的厚度和均匀性。
电泳涂装(ED)知识
电泳涂装2007-03-21 01:04电泳涂装电泳涂装是一种特殊的涂膜形成方法。
它是汽车涂装近３０年来最普及的涂底漆方法之一。
电泳涂装是将具有导电的被涂物浸渍在装满水稀释的、浓度比较底的电泳涂料槽子中作为阳极（或阴极），在槽中另设对应的阴极（或阳极），在两极间通一定时间的直流电，在被涂物上析出均一、水不溶涂膜的一种涂装方法。
根据被涂物的极性，和电泳涂料的种类，电泳涂装法可分为阳极电泳和阴极电泳两种。
阳极电泳涂装法：被涂物为阳极，所采用的电泳涂料是阴离子型（带负电荷）。
阴极电泳涂装法：被涂物为阴极，所采用的电泳涂料是阳离子型（带正电荷）。
电泳涂装在英语中简称ED、AED（阳极电泳涂装）、CED（阴极电泳涂装）。
电泳涂装的原理发明于20世纪30年代，但因当时的水性涂料尚不发达而未得到工业的应用。
为提高汽车车身内腔和焊缝面的防腐蚀性，美国福特汽车公司于1957年开始着手研究电泳涂装法，于1961年建成一条泳涂车轮的试验生产线（阳极涂装法），在1963年成功地用于汽车车身涂装。
电泳涂装法在实际应用中显示出高效、优质、安全、经济等优点，受到世界各国涂装界的重视。
随着新型电泳涂料的开发和技术进步，尤其是1977年开发成功阳离子电泳涂料和阴极电泳涂装技术，电泳涂装工艺在汽车工业中普及速度是史无前例的，并由汽车涂装推广应用到建材、轻工、农机、家电等工业领域。
第一节电泳涂装法的机理及其特征电泳涂装过程伴有电解、电泳、电沉积、电渗等四种电化学物理现象，现将这些现象简要说明如下：电解：任何一种导电液体在通电时产生分解的现象称为电解。
众所周知的例子是水的电解能成为氢气和氧气。
一般电解伴随在一个或两个电极上逸出气体，在电极上分别进行着氧化与还原反应。
在电泳过程中水发生电解，在阴极上放出氢气，在阳极上放出氧气，金属阳极产生溶解，溶出金属离子。
电泳：在导电介质中的带电荷的胶体粒子在电场的作用下，带正电荷胶体树脂粒子和颜料粒子由电泳过程移向阴极。
汽车涂装电泳流程
汽车涂装电泳流程
汽车涂装电泳流程是目前汽车涂装行业中比较流行的涂装工艺。
该工艺采用电化学原理将涂料均匀地覆盖在汽车表面。
下面我们来了
解一下汽车涂装电泳流程。
1.表面处理
首先，要对汽车表面进行处理，去除沙粒、油污、锈蚀等杂质，使得
涂料可以均匀地涂抹在表面。
常用的表面处理方法有喷砂、酸洗等。
2.电泳涂装
处理完汽车表面后，将汽车置于涂装室内。
这时，涂装室内会形成一
个电场，电解液和涂料在电场中形成了稳定的漩涡液流。
将汽车的阳
极连接上电采样器，阴极连接上电源，通过电流驱动下，涂料会自动
地沉积在汽车表面上。
一般而言，涂料要进行多遍的涂装才能够确保
整个汽车的表面有一层均匀的涂装。
3.旋转干燥处理
完成电泳涂装后，将汽车进入旋转干燥处理室，使用高速旋转的方法
将汽车表面的多余涂料甩掉。
这样可以确保涂装光滑平整，色泽均匀。
4.烘干
另外，还需要通过高温烘干的方式将汽车表面的涂料固化。
这样可以
确保涂料和汽车表面牢固连接，不易剥落、褪色。
综上所述，汽车涂装电泳流程具备以下优点：涂布均匀，色泽鲜艳，不易掉色，固化牢固，使用寿命长。
在后续维护中，也不容易出
现起泡、龟裂现象，达到比较理想的涂装效果。
轻型越野汽车车身电泳涂装常见问题和解决措施
３ 常 见 问题 分析 和 解 决措 施
３ 】 车 身底板 电泳气 泡与 电泳 漏底 ． 车身底 扳根据结 构设 计和机 械强度 的需要 ， 一） ）
注：
室 温 ； Ｉ 去离 子 ： Ｆ 超 滤 Ｄ一 Ｕ一
作者简介： 蒋其林（９６ ） 男， １６ 一 ， 大学本科 学历 ， 工学学士， 从事涂 装技术改造和设备 管理工作
电泳漏底也全 部消失 。 （） ３针对 Ｃ Ｋ车底 板仍 残 留的一 处 电泳漏 底 ， 我
３３ 车身引擎盖电泳后水流痕 ．
涂装线 开 始设 计 时就 考虑 了柔 性 化生 产要 求 ， 即在 一条生 产线 上能 混线 生 产多种 车型 。为满足柔
们采取补喷快干底漆和底板 Ｐ Ｃ胶 ， Ｖ 以提高其抗腐
度的吸顶 。 根据这 一情况 ， 我们进行 了认 真 的分析 和研究 ，
这种 窝状结构就 是我们 通常所说 的空腔 。在一般 电 泳条件（ 翻滚 式人 槽 ） ， 聚在 空 腔处 的空 气气 非 下 积 泡无 法完全排 空 和溢 流掉 ， 而在 积 聚有 空气 气 泡 因 的空腔处 形成 电泳 漏底 。这是 一种很严 重 的工艺 缺 陷， 如不 补救 ， 势必 会影响 车身底板抗腐 蚀性能 。 针对 这一 问题 ， 我们采取 了 以下几 种措施 ：
解决 问题 的最佳 途 径 。经再 三 比较 ， 们决 定从 顶 我 蓬强 度和刚性差 人手 ， 过加 强顶蓬 的强度和 刚性 ， 通 来根 治未开 天 窗 的 Ｃ Ｋ车 吸顶 。于是 ， 我们 开 发 试 制 了一种工装 ， 它主要 由三部 分组成 ： 上端是水平 支 承块 ； 中间是铅 直 的撑杆 ； 部则 是 固定在车身底 板 下
蚀 性能 。
３２ 车身顶 蓬吸顶 ． 在 车身 所有 的部 位 中 ， 车身 顶 蓬 的强度 和 刚性 都是最弱 的。我公 司生 产的 车 型为轻 型 越野 车 ， 尽 管在顶蓬 内设 计有 加 强筋 ， 强 度和 刚性 比车 身其 但 他部位还是 要差 。于是 ， 处理 电泳生产线 中 ， 在前 当 车身从各 工艺槽 中上升 出槽 时 ， 液压力影 响 ， 受槽 会 在顶蓬处 造 成 局 部 凹 陷 ， 就是 通 常 所 说 的吸 顶 。 这 轻微 的吸顶 经修 复后 ， 车身 质 量不 会造 成 太大 的 对
汽车涂装中的电泳涂装工艺
目 录
• 电泳涂装工艺简介 • 电泳涂装工艺流程 • 电泳涂装材料与设备 • 电泳涂装质量控制 • 电泳涂装技术发展与展望
01
电泳涂装工艺简介
定义与特点
定义
电泳涂装是一种将涂料在直流电 场的作用下，通过电泳使涂料粒 子沉积在车体表面形成涂膜的涂 装工艺。
特点
电泳涂装具有高效率、低能耗、 涂膜质量好、环保等优点，广泛 应用于汽车涂装领域。
工作原理
工作原理
在电场的作用下，带电荷的涂料粒子 在电场力的作用下向电极方向移动， 并沉积在车体表面形成涂膜。
电场强度
电场强度决定了涂料的沉积效率和涂 膜质量，是电泳涂装工艺的关键电泳涂装工艺广泛应用于汽车的车身 、底盘、发动机等部位，是汽车涂装 中不可或缺的一道工序。
优势
涂膜光泽
涂膜光泽应符合设计要求，高光泽或哑光效果均 应达到预期效果。
涂膜性能检测
附着力检测
通过划格试验、划圈试验等方法检测涂膜对基材的附着力，确保 涂层牢固。
硬度检测
使用硬度计对涂膜进行硬度检测，确保涂层硬度符合标准要求。
耐腐蚀性检测
通过盐雾试验、浸渍试验等方法检测涂膜的耐腐蚀性能，确保涂层 具有较长的使用寿命。
质量检测
对涂装后的汽车进行质量检测，检查 是否有缺陷或问题。
03
电泳涂装材料与设备
电泳涂料种类
阴极电泳涂料
以树脂或丙烯酸树脂等为基料， 通过外加阴极电场使涂料中的颜
料和填料沉积在工件表面。
阳极电泳涂料
以环氧树脂或氨基树脂等为基料 ，通过外加阳极电场使涂料中的
颜料和填料沉积在工件表面。
彩色电泳涂料
电泳涂装工艺能够实现全覆盖、高附 着力、高耐腐蚀性的涂膜，提高了汽 车的整体质量和耐久性。
汽车涂装电泳工艺守则
共4页金杯系列车型涂装电泳工艺守则编号：GZTZ-04编制：审核：标准化：会签：批准：沈阳华晨金杯汽车有限公司重庆分公司沈阳华晨金杯汽车有限公司重庆分公司适用车型金杯系列车型编号GSTZ-04 涂装电泳工艺守则共3页第1页1 范围本工艺守则规定了电泳槽、UF1、UF2及纯水洗槽槽液管理参数的工艺范围及调整方法。
本工艺守则适用于重庆分公司金杯系列汽车的涂装电泳工艺要求。
2 用语解释固体份：指电泳槽液中成膜物质的含量。
当固体份增高电泳漆膜增厚，固体份降低电泳漆膜变薄。
PH值：用来表示电泳涂料的水溶液中氢离子浓度。
当PH值高于规定值时，槽液的稳定性变差，严重时产生不溶性颗粒，槽液易分层、沉淀、电导下降、堵塞阳极隔膜和超滤膜，涂膜外观变差。
当PH值过低时，容易腐蚀设备。
电导率：又称为电导度，在1厘米间距的1平方厘米极面的导电量。
槽液的电导过高或过低对涂膜厚度和泳透力有影响。
灰份: 固体分或干涂膜经高温烧后的残留分，表示槽液或色浆中颜料浓度。
MEQ值：100克电泳涂料固体中所含中和剂的毫摩尔数。
有机溶剂含量：指电泳槽液中除水以外有机溶剂的百分含量。
有机溶剂高，涂膜臃肿、过厚，泳透力和破坏电压下降，再溶解现象严重；含量低了，槽液稳定性差，涂膜干瘪。
超滤(UF)：超滤水洗目的为了除去附着在电泳漆膜表面的浮漆，提高涂膜外观和回收电泳涂料。
3 电泳漆：POWERNICS 301（灰色）色浆：F-1乳液：F-2添加剂ADD.A：用于调整电泳槽液的PH值、MEQ值。
添加剂ADD.S：用于调整电泳漆膜厚、膜状态及电泳槽液的溶剂含量。
双氧水：抑制细菌生长。
4 日常加料4.1电泳槽及管路总容量：56 m3。
4.2日常加料方式：按照每日槽液分析检测报告补漆。
乳液的固体份（36±1）%，色浆的固体份（56±1）%，乳液与色浆按1:2.9加入。
编制标准化审核标记处数更改文件号签字日期标记处数更改文件号签字日期会签沈阳华晨金杯汽车有限公司重庆分公司适用车型金杯系列车型编号GSTZ-04 涂装电泳工艺守则共3页第2页5 工艺参数控制及调整5.1 电泳槽液固体份：工艺范围为(19.0±2.0)%当固体分17.0%时，补加色浆、乳液，色浆约34.8Kg、乳液约98 Kg，固体份提高0.1%；当固体分﹥21.0％时补加纯水，加约155升纯水降低0.1%。
电泳涂装
电泳涂装(electro-coating)是利用外加电场使悬浮于电泳液中的颜料和树脂等微粒定向迁移并沉积于电极之一的基底表面的涂装方法。
电泳涂装的原理发明于是20世纪30年代末，但开发这一技术并获得工业应用是在1963年以后，电泳涂装是近30年来发展起来的一种特殊涂膜形成方法，是对水性涂料最具有实际意义的施工工艺。
具有水溶性、无毒、易于自动化控制等特点，迅速在汽车、建材、五金、家电等行业得到广泛的应用。
电泳涂装是把工件和对应的电极放入水溶性涂料中，接上电源后，依靠电场所产生的物理化学作用，使涂料中的树脂、颜填料在以被涂物为电极的表面上均匀析出沉积形成不溶于水的漆膜的一种涂装方法。
电泳涂装是一个极为复杂的电化学反应过程，其中至少包括电泳、电沉积、电渗、电解四个过程。
电泳涂装按沉积性能可分为阳极电泳（工件是阳极，涂料是阴离子型）和阴极电泳（工件是阴极，涂料是阳离子型）；按电源可分为直流电泳和交流电泳；按工艺方法又有定电压和定电流法。
目前在工业上较为广泛采用的是直流电源定电压法的阳极电泳。
设备组成：（1）槽体（2）搅拌循环系统（3）电极装置（4）漆液温度调节装置（5）涂料补给装置（6）超滤装置（7）通风装置（8）电源供给装置（9）泳后水洗装置（10）储漆装置设备特点：（1）涂层厚度均匀，附着力强，无涂装死角，不易产生漆膜弊病。
（2）在电泳涂装过程中，易于调整漆膜的厚度。
（3）涂料损失少，利用率高，生产成本底。
（4）漆液用水稀释，无火灾隐患，生产安全。
（5）电泳涂装设备复杂，科技含量较高，适用于颜色固定的生产。
设备规格：电泳涂装一般可分为连续生产的通过式和间歇式的固定式两类。
对于连续生产的通过式电泳涂装设备，工件借助于悬挂输送机和其他工序（前处理-烘干）组成连续生产的涂装生产线，此类设备适用于大批量生产。
对于间歇生产固定式电泳涂装设备，工件借助于单轨电葫芦或其他形式的输送机，和其他工序（前处理-烘干）组成间歇式涂装生产线，适用于中等批量的涂装生产。
电泳涂装技术
电泳涂装技术电泳涂装是将浸没于水溶性涂料中的待涂覆工件作为一个电极（阴极或阳极），另设一个相对应的电极，两级间通以直流电，在电场力的作用下，涂料带电粒子定向迁移到工件表面，放电沉积形成涂膜的一种涂装工艺方法。
现在全世界汽车车身的涂装中已有90%以上采用阴极电泳涂装。
通常根据涂料的特性和被涂覆工件的极性对电泳涂装的方法进行分类，以工件为阳极，使用阴离子型涂料的电泳涂装称为阳极电泳涂装；而以工件为阴极，使用阳离子型涂料的涂装称为阴极电泳涂装。
阳极电泳涂料价格较低，但其耐蚀性能不及阴极电泳涂料。
目前，各厂家基本上都采用阴极电泳涂装。
电泳涂膜表面均匀，附着力好，适合形状复杂工件的涂装，内腔表面也可以沉积膜层；但设备复杂、投资大，涂料品种受限，目前仅限于水溶性涂料和水乳化漆。
一、电泳涂装的原理与过程电泳涂装是一种非常复杂的电化学反应，无论是阴极电泳或是阳极电泳涂装，都包括电泳、电沉积、电渗和电解四个同时进行的典型过程。
溶解并分散于水中的涂料离子化树脂离解成带电胶体粒子，在直流电场中通过电泳、电沉积、电渗和电解，迁移到工件表面放电形成绝缘性涂膜。
1.电泳在电场力的作用下，带电胶粒朝着极性相反的电极移动的过程就是电泳。
电泳时，不带电的颜料和体质颜料粒子也可能吸附在带电胶粒上随之一起移动。
一般，涂料溶液的固体分和黏度越低，电泳的阻力越小。
2.电沉积带电胶粒到达极性相反的电极（工件），放电形成不溶性、绝缘涂膜的过程被称为电沉积。
与电镀不同，电泳中的电沉积涂膜的导电性发生了变化，变成了绝缘性。
电沉积首先发生在工件表面电力线集中的部位，随着绝缘涂膜厚度和面积的增加，电阻也明显升高。
3.电渗分散介质（如水）朝着与带电粒子运动方向相反的方向移动的过程，是电泳的逆过程。
刚形成的涂膜是含水量较高的半渗透膜，在电场力和内渗力的作用下，涂膜中的水合离子会向电荷相反的电极移动，进入溶液。
通常，电渗的脱水作用可使涂膜的水分减少5%～15%。
汽车电泳知识点总结大全
汽车电泳知识点总结大全一、汽车电泳的工艺流程汽车电泳的工艺流程通常包括预处理、电泳涂装、烘干和固化等几个主要环节。
1. 预处理汽车电泳的预处理是非常关键的一个环节，它直接影响到电泳涂层的附着力和抗腐蚀性能。
预处理的主要目的是去除金属表面的油污、锈斑和其他杂质，并且增加金属表面的粗糙度，以便使得电泳涂层具有更好的附着力。
预处理一般包括除油、除锈、磷化和涂覆活化剂等工序。
2. 电泳涂装电泳涂装是汽车电泳的核心环节，其主要原理是在电场作用下，将悬浮在水溶液中的涂料颗粒均匀地沉积在金属表面形成一层保护膜。
电泳涂装一般包括浸泡、电泳、洗涤和除离子等几个主要工序。
3. 烘干烘干是指在电泳涂装后，将汽车车身通过热风或红外线等烘干设备进行加热，使得涂层表面迅速固化并形成坚硬的保护膜。
烘干的温度和时间对涂层的性能具有重要影响。
4. 固化固化是指将已经烘干的汽车车身通过高温烘烤或者紫外线辐射等方式进行进一步固化处理，以增强涂层的硬度和耐腐蚀性能。
二、汽车电泳的涂装设备汽车电泳的涂装设备主要包括浸泡槽、电泳槽、制备槽、烘干炉和喷涂设备等几个主要部分。
1. 浸泡槽浸泡槽主要用于汽车车身的预处理，包括除油、除锈、磷化和涂覆活化剂等工序。
浸泡槽通常采用不锈钢材质制成，能够耐腐蚀，并且具有良好的密封性能。
2. 电泳槽电泳槽是汽车电泳的核心设备，其主要作用是在电场作用下，将涂料颗粒均匀地沉积在金属表面。
电泳槽通常由不锈钢材质制成，内设有阳极和阴极等电极，并且能够控制电泳液的温度、PH值和电泳时间等参数。
3. 制备槽制备槽主要用于制备电泳涂料，并且保持电泳涂料的均匀悬浮状态。
制备槽通常采用不锈钢材质制成，具有防腐蚀性能和良好的密封性能。
4. 烘干炉烘干炉是用于汽车车身烘干的设备，其主要作用是通过热风或者红外线等方式，使得电泳涂层迅速固化并形成坚硬的保护膜。
5. 喷涂设备喷涂设备主要用于汽车车身的底漆、面漆和清漆等工序，能够确保涂料均匀喷涂并形成高质量的涂层。
汽车整车生产之电泳涂装的研究
汽车整车生产之电泳涂装的研究摘要：电泳涂装是目前应用广泛的一种涂膜方式，在汽车整车生产中应用可以形成均匀的涂层，不受工件外形、内部结构影响，优势巨大。
本文介绍了汽车整车电泳涂装发展情况，并对汽车整车电泳涂装工艺及工序进行了介绍，最终指明了汽车整车电泳涂装质量缺陷及防治方法。
关键词：汽车整车生产；电泳涂装引言：汽车整车生产中通过电泳涂装可以获得比较好的表面涂层效果，相比于自动机、手工涂装方法优势明显。
阴极电泳是目前汽车整车生产电泳涂装所使用的方法，具有多种优点，工艺流程及管理质量好，工序科学。
一、汽车整车电泳涂装汽车整车电泳涂装使用的电荷性质不同，可分为阴极电泳和阳极电泳。
阴极电泳以车身为阴极，使用阳离子型带正电荷作为电泳涂料，具有防腐能力好、附着力大、耐蚀性好、焊缝覆盖理想等优势[1]。
阴极电泳涂装时使用的涂料漆基中含有的含氟基团具有阻蚀作用。
使用的涂料具有更高的泳透力。
电泳涂装是汽车在经过磷化处理后需要在纯水稀释后的电泳涂料中浸渍，汽车作为阴极，使用阳性涂料，利用直流电使得涂料在汽车表面形成一层不溶于水的涂膜。
二、汽车整车电泳涂装工艺及工序（一）汽车整车电泳涂装工艺汽车整车电泳涂装工艺是利用阴极电泳涂装法，将汽车车身作为电泳阴极，使用阴极电泳涂料对汽车进行电泳涂装。
具体工艺包括[2]：①电泳；②0次UF喷淋水洗；③喷淋UF1液循环清洗；④循环UF2液洗，采用浸、喷联合方式；⑤循环UF3液洗，方式为喷淋；⑥喷淋纯水（1洗）；⑦浸、喷联合方式进行纯水洗（2洗）；⑧喷淋新鲜纯水进行清洗；⑨转挂；⑩烘干、强冷、转序号。
（二）汽车整车电泳涂装工序汽车整车电泳涂装工序可以分为四道工序，分别是前处理、电泳、电泳后清洗、涂抹烘烤。
四道工序依次进行，严格按照汽车整车电泳涂装的工艺要求及质量要求进行电泳涂装操作，保证电泳涂装质量。
首先，汽车整车电泳涂装需要进行前处理，前处理的根本作用是将汽车车身表面、内部因为生产环节产生、遗留的重度油污、灰尘等进行全面去除，为电泳涂装操作创造好的条件[3]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车电泳涂装
涂装对于汽车制造来讲有两个重要作用，第一是对汽车防腐蚀，第二是给汽车增加美观。
大量资料表明，国内外每年因锈蚀造成的损失相当惊人。
据世界银行提供资料，1996年美国国民总产值为74335亿美元，因金属腐蚀损失为2000亿美元，约占国民生产总值的2.7%。
汽车是以钢材为主的工业制品，如不解决腐蚀问题，将严重影响汽车的使用寿命和外观，因此汽车自问世之初，就与涂装结下了不解之缘。
1886年，“汽车之父”卡尔•奔驰在德国斯图加特制造第一辆汽车时，就用油漆进行防锈和装饰。
100多年过去了，现代汽车不仅是集现代工业成就之大成的工业品，更是技术与艺术的完美结合。
中国汽车工业起步于20世纪50年代，近半个世纪来，伴随着中国汽车工业发展的坎坷历程，汽车涂装从载货汽车车身涂装发展至轿车车身涂装，坚持引进、消化和开发的道路，使中国汽车涂装技术逐步现代化。
本文以汽车涂装几个主要工艺为例，从质量、材料、设备、工艺和环保等诸方面简明介绍涂装工艺技术在汽车工业中的应用和发展。
在以下每种工艺的对比表中，把1986年以前归为以往工艺、1986年以后归为现代工艺。
这是因为，1986年前后我国汽车行业在引进、消化、吸收国外先进的涂装技术方面做了大量的工作，涂装技术有了长足的发展，也大大缩短了与先进涂装技术的差距。
电泳涂料技术源自汽车工业，它是适应汽车车身的涂装技术要求、解决汽车车身底漆涂装工艺中存在的问题而开发和发展起来的新的车身涂底漆方法（含新型的电泳涂料、电泳涂装工艺和涂装设备及其配套的附属装置等），是当今汽车车身涂底漆工艺的主流涂装方法。
汽车车身“打底工艺”（即漆前表面处理工艺加涂底漆工艺）是汽车车身防腐蚀和获得优质涂层的基础，是直接影响车身使用寿命的关键工艺。
“打底工艺”所追求的目标是：
①能将汽车车身的100%表面（含内腔、焊缝表面）处理完善，涂上底漆。
②底涂层的耐腐蚀应优异（达到产品设计要求），对底材的附着力强，与中涂、面漆的配套性应优良。
③底涂层的机械性能好，且平整光滑，不需打磨，为面漆创造良好的基底。
④涂装能实现自动化，且安全又环保。
⑤材料利用率高，经济性好，高效且性价比高。
