高效过滤器的DOP检漏方法

高效过滤器的DOP检漏方法高效过滤器安装或更换，以及使用一个周期后，必须对过滤器和安装连接处进行检漏。

目前国际上广泛应用DOP法检漏。

DOP 检漏方法采用的仪器有：DOP发生器、气溶胶光度计。

DOP法检漏的尘源就是DOP 溶剂、喷雾后，粒子呈球形状。

由于DOP的测漏原理是在被测高效过滤器上风侧产生DOP 气溶胶作为尘源，在下风侧用光度计采样，含尘气体经过光度计产生的散射光由光电效应线性放大转换为电量，并由微安表快速显示，光度计便可测得气溶胶的相对浓度。

检查一个过滤器在5分钟内就可完成。

DOP法检漏的仪器价格昂贵(无国产设备)，据统计，DOP 法检漏议在外资、合资企业应用较多，如华瑞制药有限公司、法玛西亚制药有限公司等。

空调净化设备的生产厂家也普遍开始采用此方法检漏，其特点是快速简便，准确可靠。

但是，据国际资料表明：作为尘源的DOP 溶剂，己被指出具有致变物特性，由于需要定期检漏，发尘源DOP 溶剂残留在空气净化系统中的浓度相应增加，会产生新的化学污染物，对空气净化产生新的影响，对药品生产带来难以分析的污染。

为此，美国己寻找新的替代物，以取代DOP 溶剂，即DOP检漏仪。

目前国内部分企业苦于缺乏资金，难以配备DOP检漏仪，对开展高效过滤器一筹莫展，认为难以开展净化系统的验证。

为此，有关空调洁净技术专家、药品生产厂房设计专家就如何为一般企业解决净化系统检漏问题进行专题探讨，并研究了《空气洁净技术原理》、《药品生产验证指南》及《药品生产企业洁净厂房GMP学习研讨班资料汇编》等资料，认为采用传统的尘埃粒子计数器方法检漏，同样能达到检测高效过滤器泄漏的目的，现将方法介绍如下：采用尘埃粒子计数器检漏简单可行。

在高效过滤器上风侧，以大气层作为尘源，在下风侧用尘埃粒子计数器采样头扫描。

具体DOP检测方法如下：1. 测试方法：尘埃粒子计数扫描巡检法．2. 测试范围：高效过滤器的滤材，高效过滤器框架的密封和高效过滤器组支撑框架之问的连接、支撑框架和固定壁间连接3. 检测仪器：尘埃粒子计数器：4. 检测原理：根据浮游粒子在一定强度的光照下所散射出与其粒径成一定比例关系的光通量原理，粒子散射光经光电转换变成电信号，经放大和计算机处理后被显示粒子当量直径和相应粒子数量．5. 检测程序：5.1 用尘埃粒子计数器采样头扫描过滤器的嵌风侧，采样头离高效过滤器距离约2cm，沿过滤器内边框等巡检，扫描速度低于5cm／s．5.2 当检测周期为10min 时，0.5u m 粒子数>20，报警叫响，表明泄漏量起标．需要修补或更凌。

高效过滤器DOP 检漏

高效过滤器DOP 检漏在高效过滤器上风侧发 DOP 检漏时，在高效过滤器的上风侧必须设有 DOP 的导入装置及浓度检测管。

这两个管子也可以用来检测过滤器的阻力。

在检测中，如果室内干扰因素太多，为排除干扰，可在风口出口加隔离罩，在罩内进行检测，这样检测的数据较为准确。

尤其要注意的是，在过滤器和安装框架之间的检漏，可以沿安装框架检漏，也可以送风口箱体断面上检漏，但要排除卷吸气流的干扰，要避免箱体上的积灰干扰，尤其是采样口不能接触高效风口箱体或过滤器的框架。

在有速度的气流中采样，采样速度应等于气流速度，否则采样浓度将大于或小于真实浓度，即气流速度大于采样速度，采样浓度将大于真实浓度，反之，气流速度小于采样速度，采样浓度将小于真实浓度。

假定高效过滤器下实际断面风速为 0.45 m/s，圆形取样口直径Ds 的计算：V×1/4×πDs =Fa 2Fa ——仪器采样量，28.3 L/min=472 cm3/sV ——过滤器面风速 0.45 m/s经计算 Ds=36. 5 mm实际上仪器的取样口直径为 35 mm 或正方形 30×30 mm，当然取样口也可以是长方形的，经计算此时的采样速度为 0.49 ～0.52 m/s，可以认为是等速采样。

根据国际标准组织 (ISO) 关于洁净室及相关受控环境的测试和测试方法(ISO14644-3) 中公式计算：Sr ≤Cc×Ps×K×Dp×Fs/Np=50×0.005%×10×3. 5×472/Np式中：Sr -探管扫描速率 cm/s;Cc -被测过滤器上风向气溶胶浓度 cm-3 (50粒子 /cm3);Ps -被测过滤器最易穿透粒径最大允许整体穿透率;PL -被测过滤器的最大允许泄漏;K -一个因数，表示 PL 可能比 Ps 大多少倍;Dp -平行于扫描方向的探管尺寸 (cm)，本文使用圆形采样管，直径 35 mm;Fs - 离散粒子计数器的标准样品流量，Fs=472 cm3/s (28.3 L/min);Np -预期量，表现出泄漏特征的粒子计数值;用下式计算：Np=Cc×Ps×K×FsNp=Cc×Ps×K×Fs=50×0.005%×10×472=11.8 个，代入 Sr式得Sr=Cc×P s×K×Dp×Fs/Np=50×0.005%×10×3.5×472/11.8= 3.5(cm/s)每个测点实际获得时间 Ts=Dp/Sr=1 s所以，采样口的扫描速率是和上游粒子浓度穿透率、K值、采样口的口径、采样流量有着密切的关系。

DOP检漏原理和方法

高效过滤器的检漏通常采用PAO发生器在滤器上游发尘，使用光度计（photometer）检测滤器上下游气溶胶浓度来判定滤器是否有泄漏。

发尘的目的是因高效过滤器上游尘粒浓度较低，仅用粒子计数器在不发尘的情况下检测，较难发现有泄漏，需补充发尘才能明显、容易地发现泄漏。

人工气溶胶DOP已有近40年历史，一段时间以来，因被怀疑对人有致癌作用，现常以DOS（Dioctylsebaeate 癸二酸二辛脂）亦称DEHS[di（2-ethylexyl）sebacate]及PAO（polyaphaolefin聚a烯轻）等代替，但实验方法仍称“DOF<”。

大气尘由于其浓度随地点及时间等变化，有时较大，有时较低，一般不用来作为检漏用。

FDA指出在进行检漏时，选用的气溶胶应符合一定的理化要求，不应使用会引起微生物污染、造成微生物滋生的气溶胶。

PAO发生器可分为热发生和冷发生两种，热发生器是利用蒸发冷凝的原理，被雾化的气溶胶粒子用加热器蒸发，并在特定条件下冷凝成微小液滴，去掉过大和过小的液滴后留下0.3um左右的雾状DOP进入风道，粒径分布在0.1〜0.3um。

冷发生器是指利用压缩空气在液体中鼓气泡，经laskin喷管飞溅产生物态的多分散相DOP气溶胶，最大分布粒径在0.65um左右。

在对过滤器进行扫描检漏时，经常使用冷DOP.检测仪器有两种，一种是气溶胶光度计，另一种是粒子计数器，高效过滤器检漏中常用的检测仪器是气溶胶光度计（以下简称光度计），是一种前散射线性光度计，它由真空泵、光散射室、光电倍增管、信号处理转换器和微处理器等组成。

其工作原理是：当气流被真空泵抽至光散射室时，其中的颗粒物质散射光线至光电倍增管。

在光电倍增管中，光被转换成电信号，此信号经放大和数字化后由微处理器分析，从而测定散射光的强度。

【技术贴】高效过滤器检漏方法汇总

【技术贴】高效过滤器检漏方法汇总1.钠焰法原理：钠焰法原理是将氯化钠水溶液喷雾、干燥形成质量中值直径约为0.4μm 的氯化钠气溶胶作为试验尘。

在被测高效滤料的前后进行含尘空气采样，并引到钠火焰光度计内，测出与含尘浓度相关的光电流值，从而算出滤料的透过率。

测试原理：试验尘源为单分散相氯化钠盐雾，“量”为含盐雾时氢气火焰的亮度，主要仪器为火焰光度计。

盐水在压缩空气的搅动下飞溅，经干燥形成微小盐雾并进入风道。

在过滤器前后分别采样，含盐雾气样使氢气火焰的颜色变蓝、亮度增加。

以火焰亮度来判断空气的盐雾浓度，并以此确定过滤器对盐雾的过滤效率。

国家标准规定的盐雾颗粒平均直径为0.4μm,但对国内现有实测结果为0.5μm。

欧洲对实际试验盐雾颗粒中径的测量结果为0.65μm。

随着其他检测方法的普及，欧洲已经不再使用钠焰法。

国内有关部门正在修订原来的国家标准，是废止还是继续使用钠焰法，意见还没有等到落实。

2. 计数扫描法按《洁净室施工及验收规范》（JGJ71-90）中规定，被检高效过滤器必须已检测过风量，并设计风速80%-120%之间运行，对于被检高效过滤器上风侧的颗粒浓度对受控粒径对于≥0.5μm 粒子的浓度，必须≥3.5×104pc/L，对受控粒径≥0.1μm 的粒子浓度，必须≥3.5×106-3.5×107pc/L。

使用最小采样量＞1L/min 的粒子计数器扫描法，对高效过滤器安装接缝和主断面进行扫描检测，检测点应距被测表面20-30mm，测头以5-20mm/s 的速度移动，对被检过滤器整个断面、封胶头和安装框架处进行扫描。

在《洁净室施工及验收规范》中规定，由高效过滤器下风侧泄漏浓度换算成的穿透率来衡量是否合格。

实际存在的问题：高效过滤器一般都在系统风量和各风口风量调整平衡后进行，根据规范要求各风口风量与设计的风量偏差小于15％，这满足被检风口在接近设计风速下进行的条件。

所以当风量平衡好后要及时进行高效过滤器泄漏的检测工作。

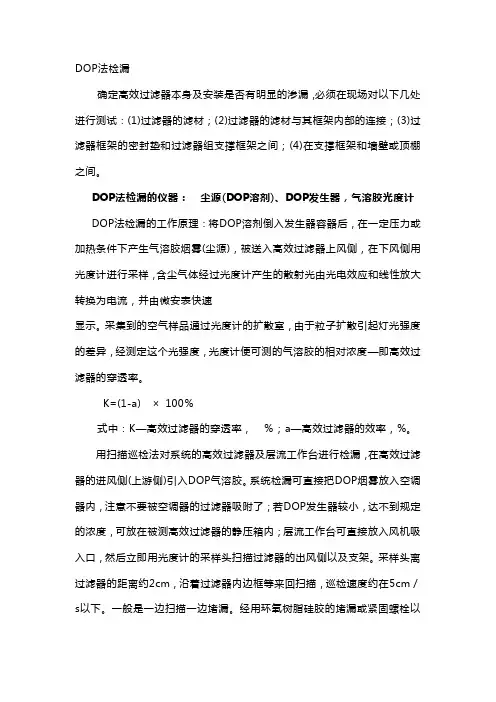

DOP法检漏

DOP法检漏确定高效过滤器本身及安装是否有明显的渗漏，必须在现场对以下几处进行测试：(1)过滤器的滤材；(2)过滤器的滤材与其框架内部的连接；(3)过滤器框架的密封垫和过滤器组支撑框架之间；(4)在支撑框架和墙壁或顶棚之间。

DOP法检漏的仪器：尘源(DOP溶剂)、DOP发生器，气溶胶光度计DOP法检漏的工作原理：将DOP溶剂倒入发生器容器后，在一定压力或加热条件下产生气溶胶烟雾(尘源)，被送入高效过滤器上风侧，在下风侧用光度计进行采样，含尘气体经过光度计产生的散射光由光电效应和线性放大转换为电流，并由微安表快速显示。

采集到的空气样品通过光度计的扩散室，由于粒子扩散引起灯光强度的差异，经测定这个光强度，光度计便可测的气溶胶的相对浓度—即高效过滤器的穿透率。

K=(1-a) × 100％式中：K—高效过滤器的穿透率，％；a—高效过滤器的效率，%。

用扫描巡检法对系统的高效过滤器及层流工作台进行检漏，在高效过滤器的进风侧(上游侧)引入DOP气溶胶。

系统检漏可直接把DOP烟雾放入空调器内，注意不要被空调器的过滤器吸附了；若DOP发生器较小，达不到规定的浓度，可放在被测高效过滤器的静压箱内；层流工作台可直接放入风机吸入口，然后立即用光度计的采样头扫描过滤器的出风侧以及支架。

采样头离过滤器的距离约2cm，沿着过滤器内边框等来回扫描，巡检速度约在5cm／s以下。

一般是一边扫描一边堵漏。

经用环氧树脂硅胶的堵漏或紧固螺栓以后，再进行扫描，仪表指示为“0”，表明漏点已被堵住。

高效过滤器DOP渗漏试验主要是检查过滤器介质中的小针孔和其它损坏、框架密封、垫圈密封以及过滤器构架上的漏缝。

高效过滤器的过滤效率(a)为DOP法大于99．97％，因此，当光度计上的读数超过0.03％时，就视为不合格，需修补或更换。

PAO测试

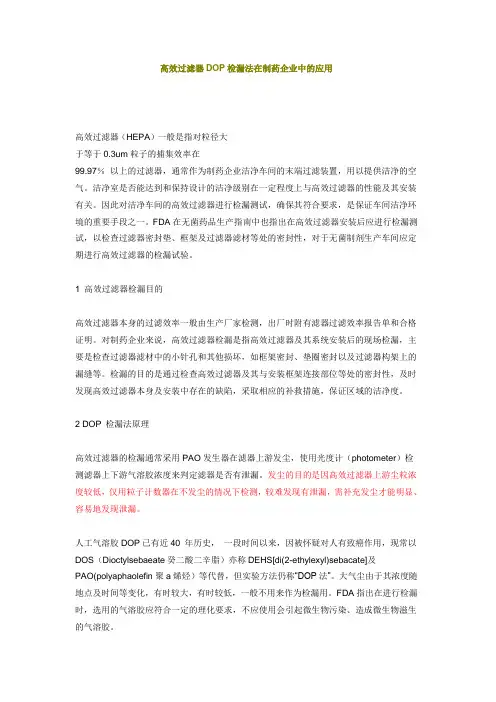

高效过滤器DOP检漏法在制药企业中的应用高效过滤器（HEPA）一般是指对粒径大于等于0.3um粒子的捕集效率在99.97％以上的过滤器，通常作为制药企业洁净车间的末端过滤装置，用以提供洁净的空气。

洁净室是否能达到和保持设计的洁净级别在一定程度上与高效过滤器的性能及其安装有关。

因此对洁净车间的高效过滤器进行检漏测试，确保其符合要求，是保证车间洁净环境的重要手段之一。

FDA在无菌药品生产指南中也指出在高效过滤器安装后应进行检漏测试，以检查过滤器密封垫、框架及过滤器滤材等处的密封性，对于无菌制剂生产车间应定期进行高效过滤器的检漏试验。

1 高效过滤器检漏目的高效过滤器本身的过滤效率一般由生产厂家检测，出厂时附有滤器过滤效率报告单和合格证明。

对制药企业来说，高效过滤器检漏是指高效过滤器及其系统安装后的现场检漏，主要是检查过滤器滤材中的小针孔和其他损坏，如框架密封、垫圈密封以及过滤器构架上的漏缝等。

检漏的目的是通过检查高效过滤器及其与安装框架连接部位等处的密封性，及时发现高效过滤器本身及安装中存在的缺陷，采取相应的补救措施，保证区域的洁净度。

2 DOP 检漏法原理高效过滤器的检漏通常采用PAO发生器在滤器上游发尘，使用光度计（photometer）检测滤器上下游气溶胶浓度来判定滤器是否有泄漏。

发尘的目的是因高效过滤器上游尘粒浓度较低，仅用粒子计数器在不发尘的情况下检测，较难发现有泄漏，需补充发尘才能明显、容易地发现泄漏。

人工气溶胶DOP已有近40 年历史，一段时间以来，因被怀疑对人有致癌作用，现常以DOS（Dioctylsebaeate癸二酸二辛脂）亦称DEHS[di(2-ethylexyl)sebacate]及PAO(polyaphaolefin聚a烯烃）等代替，但实验方法仍称“DOP法”。

大气尘由于其浓度随地点及时间等变化，有时较大，有时较低，一般不用来作为检漏用。

FDA指出在进行检漏时，选用的气溶胶应符合一定的理化要求，不应使用会引起微生物污染、造成微生物滋生的气溶胶。

DOP检漏原理范文

DOP检漏原理范文DOP（Dioctyl Phthalate）检漏原理是一种常用的液相检漏方法，其原理是通过检测可漏检液体与环境空气之间的缝隙和孔隙中的泄漏物质。

DOP检漏原理是一种准确、可靠的检测方法，广泛应用于工业、化工、石油、医药等行业中。

1.准备工作：首先需要准备一定量的DOP溶液（一般浓度为10-30%），以及一套专用的检漏设备，如检漏仪、喷雾器等。

2.组织人员和装备：确定检漏任务的人员和装备，并进行相应的培训和指导。

3.清洁目标区域：在进行DOP检漏之前，需要将目标区域进行彻底清洁，以确保无杂质和污染物。

4.喷雾DOP溶液：使用喷雾器将DOP溶液均匀地喷洒到目标区域的表面。

喷雾时要注意均匀而不重叠地喷洒，确保涂覆面积均匀。

一般可以利用喷雾器喷洒到整个目标区域或者目标设备的密封部分。

5.观察目标区域：在目标区域喷洒DOP溶液后，需要进行观察。

观察目标区域的方法有多种，可以用肉眼直接观察，也可以使用特定的工具或仪器来检测、测量漏出的DOP溶液。

如果目标区域有泄漏现象，那么漏出的DOP溶液会在漏点处积聚形成明显的液体池。

6.判断检漏结果：根据观察到的漏出现象和液体池的位置、形状等特征，可以初步判断出漏点的位置和大小。

7.修复漏点：如果观察到漏出现象，需要及时修复漏点，以保证设备和系统正常运行。

1.灵敏度高：DOP溶液可以通过喷洒或涂刷的方式覆盖目标区域的表面，液体池的形成可以有效地显示出漏点的位置和大小。

2.高效性：DOP溶液能够迅速扩散和渗透到目标区域的缝隙和孔隙中，能有效地检测出微小的泄漏现象。

3.易操作：DOP溶液使用方便，操作简单，无需特殊设备和复杂的技术。

4.适用性广：DOP检漏原理适用于各种材质和形状的设备和系统，如容器、管道、阀门、泵等，适用于各种工业、化工和石油设备。

然而，DOP检漏原理也存在一定的局限性：1.局部处理：DOP溶液只能在目标区域的表面进行检测，对于内部腔体和密封部位的漏点无法直接检测。

DOP检测法的相关信息

DOP检测法相关信息目录一、过滤器的机理 (2)二、过滤效率 (3)三、空气过滤器的分类 (9)四、一般通风系统过滤器的尺寸 (10)五、洁净室 (12)注明：DOP（邻苯二甲酸二辛酯）DOP检测法相关信息一、过滤器的机理1.过滤器不是筛子空气过滤器捕集灰尘，主要依靠如下五种机械物理效应：惯性效应、拦截效应、扩散效应、筛效应、静电效应。

为了便于说明，假设灰尘均为球形，并且与过滤器内部纤维接触时会因范德华力粘在纤维上。

2.惯性效应较大的灰尘粒子在气流中做惯性运动。

气流遇纤维绕行，较大的灰尘因惯性来不及绕过而直接撞到纤维上。

气流速度越高，灰尘粒径越大，纤维越细，纤维数量越多，灰尘因惯性力撞击纤维的可能性越大。

3.拦截效应小而轻的灰尘随气流运动。

当气流绕过纤维时，擦到纤维表面的灰尘被拦截下来。

拦截效应与气流速度无关。

灰尘粒径越大，纤维越细，纤维越密，拦截效应越强。

因此，为了获得好的拦截效应必须增加滤料中的纤维数量。

4.扩散效应小于1um的灰尘因受空气分子的撞击，通常做无规则扩散运动，也称“布朗运动”。

如果撞到纤维上就会被捕获。

灰尘粒径越小，纤维越细，气流速度越小，扩散运动就越剧烈，灰尘撞击纤维的机会越多。

5.筛效应灰尘的直径如果大于纤维之间的简隙，就会被拦住。

综上所述，要使空气过滤器对小灰尘粒子过滤效果好，其过滤材料中必须含有数量足够多的细纤维。

6.静电效应过滤器纤维和空气中的灰尘因此由于多种原因可能带上静电，灰尘会因此吸引到纤维上。

但在实际使用中，空气中的烟气和有机气体会使这种静电效应很快消失。

纤维很粗的化纤新过滤器往往因自带静电而有较高的初始效率，但在实际使用中过滤效果骤减。

用户在选用这种过滤时，应倍加小心。

二、过滤效率1.过滤效率空气过滤器的“过滤效率"是被捕集粉尘量与原空气含尘量的比值：过滤效率 =过滤器捕集粉尘量/上游空气含尘量= 1 -下游空气含尘量/上游空气含尘量效率的意义看似简单，可它的含义和数值却因试验方法的不同而大不一样。
