第二单元流程与设计普通高中通用技术
通用技术综合知识点2(紧密复杂版)
第二单元流程与设计流程是一项活动或一系列连续有规律的事项或行为进行的程序。
包含环节与时序。
对生活工作：提高工作和学习的效率，使我们生活变得有序、合理，为我们的安全提供保障。
（例：洗衣、煮饭与烧菜的流程安排、碘盐和味精佐料的加放流程、青霉素注射流程等）对生产：运用科学合理的流程可以有效地组织生产、提高生产效率、保证产品质量、保证安全生产、保护环境等。
（例：自动流水生产线的发明、农业庄稼的种植流程）流程中工序的作业方式——串行和并行。
上一道工序完成之后才能进入下一道工序——串行。
几项工作同时进行——并行。
⑴时序：过程的经历中，各环节按照一定的时间顺序先后出现、完成。
这种时间顺序关系，称为时序。
（例：买票→候车→检票→上车。
）⑵环节：活动或事件在其发展的过程中，依据某种特征或方式，可将该过程分解为若干个小过程，称这些小过程为环节。
流程图有文字表达、表格表达、图示表达、模型表达、动画演示等。
识读流程图的要点：⑴找流程的环节，明确每个环节的功能和作用；⑵弄清流程中时序的体现与特征；⑶流程是技术的核心概念之一。
不同的流程，产生的效益往往不同，“理解流程就是质量”、“流程就是效益”等。
总体上：流程设计应该要研究内在属性与规律。
具体的：流程设计的基本因素主要有材料、工艺、设备、人员和资金、环境等。
材料：不同的材料有不同的加工处理方法。
工艺：不同产品的工艺要求各异，流程设计也不同。
设备：生产设备的水平往往决定了流程的自动化水平。
人员和资金：不同的技术水平和必要的资金影响生产的过程、质量和周期。
环境：关注生产过程对环境的污染以及环境对生产的反作用。
间的时序，要标注时间。
画流程设计框图的一般方法：⑴根据对事物的内在属性和规律的分析，以及有关的考虑，将流程的全过程，按每个阶段的功能、作用的不同，分解为若干小过程——环节，并用方框表示环节。
⑵按照每个小过程应该经历的时间顺序，将各环节依次排开，并用箭头线连接起来。
例：小铁锤的锤头加工流程图：下料→划线→锯削→锉削→划螺孔中心线→钻孔→攻丝→倒角→淬火→电镀。
(完整word)高中通用技术会考复习用书(全)教材6
第二单元流程与设计复习纲要流程的含义流程的分析流程的设计流程的优化复习内容一、流程的含义1、流程的概念流程是一系列连续有规律的活动，这些活动以确定的方式发生或执行，导致特定结果的实现。
2、流程在生产和生活中的作用Ⅰ、在日常生活中，科学合理的流程，可以指导我们正确的做事，提高工作和学习的效率，使我们的生活变得有序、合理，为我们的安全提供保障。
生活中的流程对工作质量往往有着重要影响（如在家中做饭，何时放菜，何时加盐，对菜的营养和口味都有着直接的影响）。
Ⅱ、在工农业生产中，我们要依据一定的流程来组织生产、管理企业。
对于生产过程，有加工流程、组装流程、包装流程、质量检查流程、安全生产流程等；对于企业经营过程，有原材料采购流程、史称销售流程、财务工作流程等。
运用科学合理的流程可以有效的组织生产、提高生产效率、保证产品质量、保证安全生产、保护环境等。
流程中工序的作业方式——串行和并行。
串行工序的特点是，上一道工序完成之后才能进如下一道工序。
并行工序是多人或多台设备同时工作，这样可以大大提高生产效率。
3、流程的分类（1）工作流程：反映了完成一件事情、一项任务而进行的一系列有序的工作或活动的全过程。
（2）工艺流程：反映了从原料投入到成品产出，通过一系列工艺或加工环节，顺序地进行生产或制造某种产品的全过程。
二、流程的分析1、流程中时序与环节的概念时序是指在一系列步骤中的时间上的先后顺序。
我们把完成某个具体目标、组成某项生产或某个活动过程的若干阶段或小的过程称为环节。
2、流程的描述为了使流程的描述清晰可见，我们一般采用流程图来表达流程。
依据流程的性质以及人们的表达习惯，流程图有文字表达、表格表达、图示表达等方式，有些场合还可用模型表达、动画演示等。
3、流程图流程图是用图形和简单的文字来描述流程。
以下是简单的方框流程图的符号环节检测点或决策点 开始/停止时序（流向）4、 绘制流程图流程图的绘制是在已经确定了流程的环节和时序后，利用预先约定的流程图的集合图形或符号绘制出来。

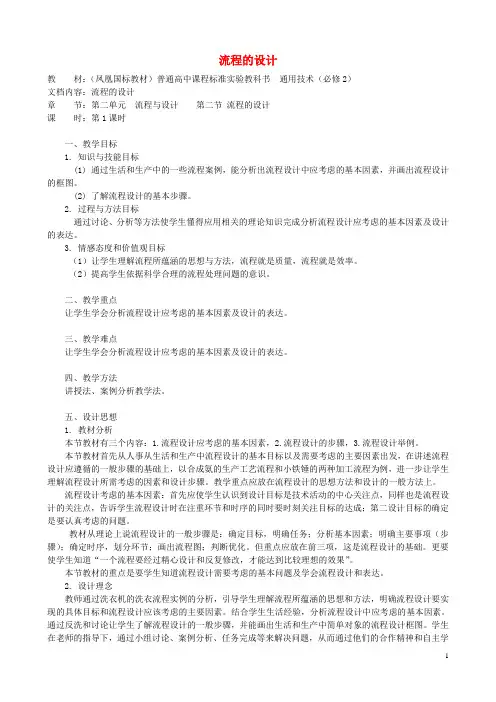

高中通用技术 流程的设计2教案 苏教版必修2
流程的设计教材：（凤凰国标教材）普通高中课程标准实验教科书通用技术（必修2）文档内容：流程的设计章节：第二单元流程与设计第二节流程的设计课时：第1课时一、教学目标1. 知识与技能目标(1) 通过生活和生产中的一些流程案例，能分析出流程设计中应考虑的基本因素，并画出流程设计的框图。
(2) 了解流程设计的基本步骤。
2. 过程与方法目标通过讨论、分析等方法使学生懂得应用相关的理论知识完成分析流程设计应考虑的基本因素及设计的表达。
3. 情感态度和价值观目标（1）让学生理解流程所蕴涵的思想与方法，流程就是质量，流程就是效率。
（2）提高学生依据科学合理的流程处理问题的意识。
二、教学重点让学生学会分析流程设计应考虑的基本因素及设计的表达。
三、教学难点让学生学会分析流程设计应考虑的基本因素及设计的表达。
四、教学方法讲授法、案例分析教学法。
五、设计思想1. 教材分析本节教材有三个内容：1.流程设计应考虑的基本因素，2.流程设计的步骤，3.流程设计举例。
本节教材首先从人事从生活和生产中流程设计的基本目标以及需要考虑的主要因素出发，在讲述流程设计应遵循的一般步骤的基础上，以合成氨的生产工艺流程和小铁锤的两种加工流程为例，进一步让学生理解流程设计所需考虑的因素和设计步骤。
教学重点应放在流程设计的思想方法和设计的一般方法上。
流程设计考虑的基本因素：首先应使学生认识到设计目标是技术活动的中心关注点，同样也是流程设计的关注点，告诉学生流程设计时在注重环节和时序的同时要时刻关注目标的达成；第二设计目标的确定是要认真考虑的问题。
教材从理论上说流程设计的一般步骤是：确定目标，明确任务；分析基本因素；明确主要事项（步骤）；确定时序，划分环节；画出流程图；判断优化。
但重点应放在前三项，这是流程设计的基础。
更要使学生知道“一个流程要经过精心设计和反复修改，才能达到比较理想的效果”。
本节教材的重点是要学生知道流程设计需要考虑的基本问题及学会流程设计和表达。
高中通用技术：第二单元 流程与设计第一节 生活和生产中的流程 教案
第二单元流程与设计第一节生活和生产中的流程[教材版本]通用技术必修2《技术与设计2》〔某某教育〕[设计理念]本节采用案例分析法。
通过案例学习，学生可以了解到流程的涵义和在生活生产中的作用及意义，结合学生的认知水平和心理特点，适当增加一些有趣味性的实例来分析流程，体会流程在社会生产生活中的作用和意义，激起学生学习流程与设计流程的兴趣。
[教材分析]1.知识结构分析本节“生活和生产中的流程〞是《技术与设计２》中4个专题模块之一《流程与设计》的第一节内容。
流程是技术的核心概念之一。
主要内容有：流程的含义及其对生产、生活的意思；流程中环节和时序的意义；流程的表达方法。
本节内容是学习《流程与设计》全章的导入与基础，所以本单元第一节认识流程部分从时间上的先后关系入手，通过具有生活气息的事例，从时序和环节两个角度，引入和揭示了流程的概念、意义及流程的表述方法-----流程图。
流程的意义是本节的难点，课文从时间入手来解释流程的意义。
流程与生活表达了科学合理的流程能保证生活的质量和安全，提高生活的效率的思想；流程与生产表达了科学合理的流程能保证生产效率、产品质量等思想。
流程强调了时间意识的重要性。
2课时。
2.知识发生发展过程分析通过案例学习，学生可以了解到流程的含义和在生活生产中的作用、意义，体会流程在社会生产生活中应用，激起学生学习流程与设计流程的兴趣。
3.知识学习意义分析学习流程的思想和方法，有利于学生综合运用所学知识与技能来解决身边的实际问题，提高学生对未来挑战的能力，提高生活质量，有利于培养学生创造性地实践能力4.教学建议与学法指导说明流程的概念对于同学们并不陌生，教学必须从学生能够理解的身边实例出发，让学生体会到流程在生活和生产中的重要作用。
[学情分析]1.原有认知发展分析学生在通过学习前面的技术课程，有了一定的技术素养，这就为学习本章内容有了一定的知识和技能的基础，在学习设计制作的过程中，实际上已经包含了流程的知识，学生凭借经验已经不自觉地运用了流程的基础知识，但还没有上升到技术层面上来，还不能从一定的理论高度去科学地认识、理解、分析、组织和运用流程。
高中通用技术 第二章《流程与设计》教案 苏教版必修2
第二章《流程与设计》学习目标⒈知道什么是流程，理解流程的含义，抓住流程的两大特征——环节和时序。
⒉学习阅读简单流程图，能找出流程中的关键环节，能画出简单流程图，能指出环节和时序在安排上的优缺点。
⒊知道流程中的环节有显性和非显性之分，理解研究内在属性与规律是流程设计应考虑的基本因素，掌握画流程设计框图的一般方法。
⒋理解流程优化的意义，能解释流程的改进与设备、材料等之间的关系，能概括某种简单生产流程优化过程中所应考虑的主要问题。
⒌能对生活、生产中的简单对象进行流程设计或流程的改进设计，并用文字或图表说明流程设计方案的特点，或者流程的改进方案的优越之处。
学习内容小麦联合收割机的工作顺序是收割、脱粒、分离、清洗、集粮，这是不可颠倒的。
从这个简单事例出发，我们可以想到，完成任何一件事总有一定的顺序，并且顺序的安排往往还有讲究。
流程就是做事的顺序。
科学合理的流程就是高效率、就是高质量。
用科学合理的流程安排生活和生产，生活将变得更加美好，生产将变得更有效率。
科学合理的流程并不是自然而然的，它是人们不断实践、不断探索、不断设计、不断改进的结果。
一、了解流程⒈实例简介⑪马铃薯的播种流程：第一步，切种；第二步，布种；第三步，掩种。
少一步行不行？⑫冲印照片的工作流程：①冲片：感光胶片底片；②印像：底片照片。
⒉流程的含义⑪环节：活动或事件在其发展的过程中，依据某种特征或方式，可将该过程分解为若干个小过程，称这些小过程为环节。
如：上面的切种、布种、掩种环节，冲片和印片环节等。
⑫时序：过程的经历中，各环节按照一定的时间顺序先后出现、完成。
这种时间顺序关系，称为时序。
如：先切种再布种后掩种。
⑬流程：具有以上两大特征（关键点）的过程，即若干环节随着时间的变化，依序完成的进流程，称为流程。
二、流程分析㈠典型案例分析⒈生活与流程——洗衣机工作流程分析⑪洗衣机的工作原理电动洗衣机是利用电能驱动，依靠机械作用洗涤衣物的器具。
波轮式洗衣机的洗涤原理：抽吸作用和渗排作用；翻滚和冲刷作用；波轮的换向与暂停作用。
第二单元流程与设计
讨论，怎样安排每个人的工序，效率才
最高?
对本单元的简要小结
流程不仅是一种技术活动，它更是一种
重要的技术思想和方法，
（1）整体规划，分步实施的思想和方法。 （2）“顺序”的思想和方法。 （3）衔接的思想和方法。 （4）“流水线”的思想和方法。 （5）优化的思想和方法。
制作纸制提兜试验
试验目的： 以提高效率为目的，优化制作纸制提兜 的流程。 试验准备： 牛皮纸或较厚一点的纸，糨糊，订书机 等。
试验过程：
1．设计图样，画出图纸。 2．编写单人制作纸制提兜的流程，画 出流程图，并测量单人制作一个提兜所 需要的时间。 3. 编写多人流水化制作10个提兜的流 程，画出流程图，并测量和计算流水化 批量制作提兜时平均每个人所需要的时 间。
零件维修 ④ 5天
拆
①
卸 2
天
电器修理 检查 3天零件加工 ② 1天零5③件天维修8④天
组 ⑤ 装⑥
3 天
试 车⑦ 1 天
工期优化
目的---缩短加工时间。 主要手段--在不改变工艺的条件下， 将某些环节的串行改为并行。
买电器元件 焊底座 做灯罩 组装 调试
①
②③
④ ⑤⑥
马
2小时 2小时 4小时 2小时 1小时 上
普通高中通用技术课程（必修2 ） 技术与设计2
第二单元流程与设计
第三节 流程的优化
南京市秦淮中学 杨立新
流程的优化
在流程的设计和实施过程中，进行不
断的修改和完善。
一、流程优化的目的
优化，就是要做得更好。 提高工作效率、降低成本、降低劳动强
度、节约能耗、减少环境污染、保证安 全。
流程就是质量，流程就是效率！
高中通用技术_流程与设计教案_苏教版必修2
第二章流程与设计一生活和生产中的流程一、教学内容分析本次授课内容为《技术与设计2》流程与设计模块中的基础内容，即生活和生产中的流程。
本节以时间为核心，案例为依托，从时序、环节两方面，通过学生动手操作并对生活中的事例实行分析，引入和揭示流程的概念（流程、时序、环节）、意义以及流程的表达方法——流程图，并且通过一些案例分析学习生活与流程和生产与流程的内容。
旨在加深学生对流程的理解，培养良好的生活习惯和提升逻辑思维水平。
二、教学对象分析如果按照书上的内容讲，学生一定不感兴趣，所以，一切要从学生的兴趣出发，设计一些合理的情景，见书上的内容实行了改进，让学生积极的去思维，主动的思考，将学生的思维全部引导到课堂中来。
三、教学目标知识与技能通过案例分析使学生了解流程、环节、时序的含义及它们之间的关系。
并学会阅读和分析绘制简单流程图。
过程与方法通过对生产、生活中的案例流程分析、以及学生动手操作、观看视频，使学生逐步构建以科学的流程来指导生活学习的思维方式。
情感、态度和价值观学生对流程意义深入理解，从而理解到在人生的整个流程中应该遵循自身机理和自然的规律发展。
四、教学重点和难点重点：通过案例分析使学生了解流程、环节、时序的含义及它们之间的关系。
难点：通过案例分析使学生了解流程、环节、时序的含义及它们之间的关系。
五、教学策略根据我校学生特点我采用的学法指导是讲授法、提问法、讨论法、演示法、实验法、观察法、欣赏教学法等。
本节课采用的教学方法有以案例分析法为主，结合问答法、实验法、发现法达到师生互动的效果。
六、教学准备图片：学生制作相框现场和成品、自行车安装修理工具、各个环节、一些书上扫描的图片等。
实物：磨刀器、军用锹、成品相框、电脑零件、机械发电手电筒等。
场地及设备：多媒体、投影、实物展台、笔记本等。
七、教学过程二流程的设计一、教学内容分析本小节主要通过一个电脑组装实验来加深同学们对流程设计应考虑的基本因素、步骤地认识；学习要点：学会分析流程设计应考虑的基本因素；基本理论到实践操作，实践操作到实际能力的提升。
河北省涿州铁中高中通用技术 第二章流程与设计之流程与识读流程图 课件
案例2：奶粉生产工艺流程分析
原料乳验收 杀菌 浓缩 喷雾干燥 出粉
原料气制取
净化
压缩
高温高压
分离Biblioteka 液氨第二章流程与设计了解流程
一、什么是流程
1、实例1：马铃薯的播种流程：切种，布种， 掩种。 2、实例2：冲印照片的工作流程：冲片（感光 胶片 底片），印像（底片 照片） 3、流程的定义：若干环节随着时间的变化， 依序完成的进程流，称为流程。
二、流程分析
加洗衣粉
案例1：洗衣机工作流程分析：进水 洗涤或 漂洗 排水 脱水 流程图：表述流程的图形，称为流程图
通用技术必修二流程的设计与优化
5 设计题某科技小组制作一盏台灯的工序和所需时间 如下：
请根据所学的知识;对这一流程进行优化设计
提高效率
↖↑
提高质量
↗
提高管理水平 ← 流程设计的目标 → ……
↙
保证安全
↓
注意环保
↘ 节省资源
节约能源 环保 保证效率
2流程设计中的基本因素 材料：不同材料加工方法不同 工艺：不同产品工艺不同;流程不同 设备：生产设备的优劣决定了流程的自动化水平 人员和资金：人员的技术水平和资金对生产的过 程 质量和生产周期起决定作用;是流程设计中应 考虑的主要因素 环境：避免生产过程对环境的污染;避免环境对生 产的反作用
普通高中通用技术
案例分析：
1 张肖君的爸爸妈妈都在工厂上班;中午放学 后她要自己做饭吃 家里只有一个煤炉;每天做饭 的环节有：
• 洗菜切菜：需要10分钟
• 淘米：需要3分钟时间
• 烧饭：需要20分钟
• 炒菜：需要15分钟
按照这些环节顺序做下来;张肖君每天需要48 分钟的做饭时间 其流程如图所示：
10 min
住 院 就 医 流 程
流程的设计
▪ 在流程的设计和实施过程中;进行不断的
修改和完善
流程改进的步骤
流程的改进一般有以下几个步骤：
1 分析流程的现状： 对流程进行改进;首先需要了解流程各
个环节的意义和作用;以及前后顺序关系; 然后透切的分析与流程有关的各种因素如 环境 设备 资源 工艺条件等
普通高中通用技术
2 确定改进的目标和要求： 在充分了解和分析流程的因素和关系之后;我
们就要根据实际需要进行综合考虑;权衡利弊;最 终确定改进的目标和要求
3 确定改进的方案： 根据改进的目标和要求;对流程的各种因素
第二单元 流程及其设计 单元教学设计 高中通用技术苏教版(2019)必修《技术与设计2》
通用技术学科教学设计第一部分技术与设计2《第二单元流程及其设计》教学设计一、单元教学设计说明基于本单元的教学内容的核心是认识流程、设计流程和优化流程。
本单元作为《技术与设计2》的第二单元，研究的是生活与生产中的流程，内容相对容易理解，其中流程图的绘制和流程的优化思想为后面学习“系统”和“控制”奠定了基础。
根据相关的课程标准要求和学科核心素养,本单元设计了“流程的探析”、“流程的设计”和“流程的优化”三节内容，围绕着身边熟悉的生活经验案例和“制作和改进智能感应灯”的情境安排了七个任务。
“流程的探析”一节以“学生现场体验人工洗衣步骤”为情境引入来设计了“感知生活、生产中的流程”、“绘制流程图”和“探析生活与生产中的流程”三个任务，让学生画出简单地方框流程图，并通过医院就诊案例来体验流程、环节、时序的含义，熟知流程图在日常生产从生活中的意义。
“流程的设计”一节选择“感应灯的设计与制作”，由单人制作变成小组合作，由此制作流程也发生了变化，这一情境设计了两个任务“分析流程设计考虑的基本因素”和“设计感应灯加工流程”；“流程的优化”一节以“改进前面两节课设计的感应灯”为情境引入设计了“物流配送路线方案选择”和“木质模具设计与制作”等三个任务来讲解“分析流程优化的基本要素”和“进行简单的流程优化”等内容。
二、教学内容分析1.本单元教学内容的地位和作用《流程与设计》主要引导学生了解、学习什么是流程，如何设计流程，同时流程的设计具有不唯一性，已经设计的流程还可以进行改进、优化。
2.本单元重点知识和相互联系流程就是做事的顺序。
第一部分《生活和生产中的流程》告诉学生流程在生活中处处可见。
第二部分《流程的设计》是一项技术性强的工作，要根据设计对象的不同特点考虑其基本因素，遵循流程的内在规律。
第三部分《流程的优化》有两类，一是流程设计过程中的优化，一是已有流程的改进。
3.学科核心素养工程思维：能运用流程原理和方法进行简单的技术设计活动，尝试解决技术问题。
高一通用技术-第二章-流程与设计课件
吃饭
洗菜
银行刷卡
01
取款流程
输入密码
02
烧饭
完成取款
烧菜
选择服务
04
03
文字表达
表格表达
图示表达
模型表达
动画演示
……
流程的表达
（一）、文字表达
3011年3月24日肥城一中高一八班学生一天的学习生活流程是： 8：30 吃早餐完毕，到教室通过多媒体自主学习。 10：00 休息20分钟，到学校健身房健身。 10：20 到美国参加社会实践活动 11：30 学习实践结束，吃饭。 12：30 午睡。 15：00 起床，到月球上地理课。 16：30 学习结束，回到学校，到球场打球、煅练。
（二）表格表达
例如我们的课程表
一班
星期一
星期二
星期三
星期四
星期五
一
语
物
生
政
数
二
数
化
研
数
外
三
外
外
体
外
化
四
通
语
美
物
体
五
物
通
音
化
研
六
化
音
物
生
政
用适当的流程表达方式，描述你所理解的下列活动的流程。
1、邮寄一封信给远方的朋友，信件从寄出到对方收到的流程。
邮局筛选、 盖章
传递
邮局接收
信件送达
时序：我们把这种时间上的先后顺 序称为时序（time series）
任何一项生产或生活活动都有一定的时序。时序体现了具体活动内容的先后关系，在这种先后关系中，有些步骤之间的时序是可以颠倒的，有些是不可颠倒的，有些是可同时进行的。
第二单元流程与设计普通高中通用技术
单元教学目标：
• 了解流程的含义及其对生产、生活的意义。 • 通过对典型的工作流程和生产工艺流程案例的分
析，理解流程中的时序和环节的意义，学会阅读 简单的流程图。 • 能分析流程设计中应考虑的基本因素，并画出流 程设计的框图。 • 能解释流程的改进与设备、材料等之间的关系， 能概括某种简单生产流程优化过程中所应考虑的 主要问题。 • 能对生活、生产中的简单对象进行流程设计或流 程的改进设计，并用文字或图表说明流程设计方 案的特点，或者流程的改进方案的优越之处。
项或行为进行的顺序。 • 两个概念：
时序：时间上的先后顺序 环节：根据某种逻辑，将一项活动 分为的若干小的过程。 • 环节的划分是相对的，环节本身又可以 是一个流程，即流程具有层次性。
2021/1/15
生活和生产中流程的案例分析
• 机械装配厂装配螺丝钉
2021/1/15
皮试:
Hale Waihona Puke 检测决策点环节开始/结束 时序
• 时序——箭头，数字序号，时间。 • 环节、工序——序号或方框。
2021/1/15
2、生活与流程
• 洗衣做饭、采购日用品、看病就医和旅 游等都离不开流程。
• 正确地做事，提高工作和学习的效率， 使我们的生活有序、合理，
• 为我们的安全提供保障。
2021/1/15
3、生产与流程
• 流水线---1789年惠特尼， 15个月1万杆枪 • 串行和并行---城池重建 • 重复生产---电子装配、家电、电器 • 连续生产--化工、食品、饮料、制药、烟草。
2021/1/15
布置作业：
• P49 第2题
2021/1/15
资源库：
• 设计在线 • 大地设计网 http://www.de007.nrt • 长安信息
高中通用技术第二单元流程与设计流程的设计(第1课时)1课件
解决办法。分析基本因素明确主要事项确定环节和时序 序画出流程图是否达到要求结束修改方案流程设计步骤 是否确定目标，明确任务。 • 还得考虑一些特殊活动的特殊要的目标与要求结构图，并 回答课本第50页的思考。
12/11/2021
实例练习：制作小台灯的流程分析 结合实例，围绕流程设计的目标
（见课本第51页“流程设计中的基本 因素”）。请讨论并回答：流程设计 中应考虑哪些基本因素？
12/11/2021
流程设计应考虑的基本因素：
12/11/2021
复习流程的含义、流程的表达、流程的意义 。
流程设计应考虑的基本因素 。 流程设计的步骤。 流程设计举例 。
12/11/2021
• 具有各具目的的若干环节，且各环节按一定时序进行 的过程，叫做流程。
• 流程的意义：生产活动中的流程，是进行加工、组织 管理的依据，是物质资料的增值活动过程。科学合理 地组织流程（环节和时序），是提高效率、提高质量 的保证。技术活动中的流程思想和方法，也可用来指 导我们的生活和学习。使我们生活和学习更加有序， 提高我们的学习和办事效率。
12/11/2021
流程设计的步骤：
• 搞清过程的基本工作原理，和变化规律。 • 了解相关条件（就是上面所说的应考虑的基本因素）。 • 初步列出过程所需环节和时序（即明确主要事项）。 • 调整确定环节和时序。 • 选择合适的表达方式，画出流程图。
12/11/2021
12/11/2021
流程设计举例
• 流程不是自然成就的，而是人们经过设计，并经过实 践检验而形成的。
苏教版高中通用技术 必修二 第二章流程和设计 知识点
第一节生活和生产中的流程【学习要求】：1、了解流程的含义及其对生产生活和工作的意义。
分析流程设计要考虑的的两个基本要素：时序和环节。
2、掌握常用的流程表达方式。
3、能阅读简单的流程图。
能根据所学知识，对日常生活、生产中的某一过程进行流程分析（画流程图）。
一、认识流程（1）含义。
流程就是做事方法，它不仅包括先后顺序（先做什么、接着做什么、最后做什么），还包括做事的内容。
是一种有组织连续性的活动顺序（程序）。
科学合理的流程是实现高效、高质量的保证。
【研讨1】考试后试卷分析的整个过程：逐题整体分析。
1、“知识不清”，就是在考试之前没有把知识学清楚，丢分发生在考试之前。
2、“问题不清”，就是没有把问题看明白，这是一个审题能力、审题习惯问题。
3、“表述不清”，就是虽然知识具备、审题清楚，问题能够解决，但表述凌乱、词不达意，因果紊乱。
4、进行对策分析，找到具体方法（会而做错的题、模棱两可的题、不会做的题）。
上述问题逐步由低级发展到高级。
研究这三者所造成的丢分比例，用数字说话，也就能够得到整体结论，找到整体方向了。
整个分析过程分成四个步骤称为“环节”，这四个环节的先后顺序称为“时序”，按规定的时序完成整个任务（分析）的过程称为“流程”。
【研讨2】：P38为装自行车改为修补自行车轮胎。
没有研磨胎皮就直接将补丁粘上，行吗？正确的顺序应该是：在粘补前进行研磨是非常重要的，顺序不能调整。
整修的修补过程可以描述为：扒胎---→查漏---→研磨---→粘补---→装胎。
这就是修补工作的流程。
【小结】从以上两个研讨事例中可以看出流程包含两个重要的概念：时序：时间上的先后顺序，时序有可颠倒的，也有不可颠倒的。
环节：根据某种逻辑，将一项活动分为若干小的过程（阶段、步骤），称为环节。
环节的划分是相对的，环节本身又可以是一个流程，即流程具有层次性。
即：有不同的划分，又可以分解。
（2）【理解】：【从时序理解流程】：先做什么，后做什么，强调的是时间的先后顺序。
必修2通用技术第2章《 流程和设计》单元测试卷(含解析)
必修2通用技术第2章《流程与设计》单元测试卷（含解析）一、选择题（本大题共15小题，共45.0分）1.生活中使用高压锅烹饪食物，出锅前要先释放锅内蒸汽再开锅盖，否则会发生危险。
以上事例说明（）A. 流程的时序都是不可颠倒的B. 时序具有相对性，可以自由安排C. 合理的时序可以为我们的安全提供保障D. 环节划分反映了事物的内在规律2.某毛衫生产公司通过校企合作，开发了新型电脑横机，优化了毛衫生产工艺流程，缩短了生产周期，提高了毛衫的质量。
下列关于该工艺流程优化的说法中，不正确的是（）A. 对毛衫生产过程的研究是该工艺流程优化的基础B. 该工艺流程的优化实现了单一目标C. 该工艺流程的优化属于技术优化D. 新型电脑横机的应用是该工艺流程优化的主要条件3.如图所示是某谷物烘干系统工艺流程图．某批次谷物从进料斗进入后，经提升机里的水分检测仪检测水分，若达标，则进入排粮管、打包．若不达标，该批次谷物经调质仓被分批送往干燥仓烘干，经排粮仓暂存后再次被送往提升机检测．请完成10-11题．运行过程中发现，水分未达标的谷物过多时，系统来不及处理，以下措施中有助于解决该问题的是（）A. 提高打包的工作效率B. 增大干燥仓的干燥能力C. 增大进料斗容量D. 加快排粮管的排粮速度4.如图所示是某谷物烘干系统工艺流程图．某批次谷物从进料斗进入后，经提升机里的水分检测仪检测水分，若达标，则进入排粮管、打包．若不达标，该批次谷物经调质仓被分批送往干燥仓烘干，经排粮仓暂存后再次被送往提升机检测．请完成10-11题．关于该烘干工艺流程说法中不正确的是（）A. 提升机具有谷物分流作用B. 调质仓、排粮仓是并行环节C. 水分未达标的谷物需烘干处理D. 最后完成谷物打包5.如图所示是某玻璃厂的玻璃生产工艺流程，关于该流程的说法中正确的是( )A. 成型和卸料或放料是串行工序B. 四次检验是并行工序C. 两次退火可以合并D. 不合格制品要通过化学分析找出原因并作为原料重新利用6.下列对流程优化的判断不正确的是（）A. 教师批阅试卷时从手工批阅改为网上批阅属于工期优化B. 加工法兰时从切削法改为少切削法属于工艺优化C. 物流公司每天对各个投递员投递路线的优化属于质量优化D. 集成电路生产流水线上，机器人焊接代替手工焊接属于成本优化7.某家具厂以原木为原料生产家具的流程如下：后来发现原木中含有过多水分，干燥缩水引起家具变形、开裂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、生活与流程
洗衣做饭、采购日用品、看病就医和旅 游等都离不开流程。 正确地做事，提高工作和学习的效率， 使我们的生活有序、合理， 为我们的安全提供保障。
3、生产与流程
流水线---1789年惠特尼， 15个月1万杆枪 串行和并行---城池重建 重复生产---电子装配、家电、电器 连续生产--化工、食品、饮料、制药、烟草。
飞机装配流程
பைடு நூலகம்
流程的含义与意义
时序-----时间上的先后顺序 任何一项生产或生活活动都有时序 两类----可颠倒，不可颠倒（浓硫酸稀释、 照片冲洗等） 效率、质量、安全
马上行动
P39
流程的试验
流程的试验
流程的表达
采用流程图(flow chart)来表达流程。
产品的设计过程就是—个流程
发现与 明确问题
第二单元流程与设计普通高中通用技术
第二单元 流程与设计
本单元重要概念： 环节、时序、流程、流
程图、优化
学习目标
（一）从生活中经常遇到的流程开始， 归纳时序的概念，分析流程、时序和环 节对于人们的生活生产的重要意义， （二）通过简单的小试验和若干典型的 案例，理解流程的应用，识读几种常见 的流程图。
布置作业：
P49 第2题
资源库：
设计在线 大地设计网 http://www.de007.nrt 长安信息
汽车装配
1、认识流程
什么是流程： 一项活动或一系列连续有规律的事
项或行为进行的顺序。 两个概念：
时序：时间上的先后顺序 环节：根据某种逻辑，将一项活动 分为的若干小的过程。 环节的划分是相对的，环节本身又可以 是一个流程，即流程具有层次性。
生活和生产中流程的案例分析
机械装配厂装配螺丝钉
皮试:
检测决策点
环节
开始/结束 时序
开始
针试 观察20min
是否过敏 否 打针
是 结束
软皮椅的生产流程
李龙飞的庄稼为什么颗粒无收
纯净水的生产工艺流程：
原水 ↓ 砂滤→碳滤→软化→保安过滤→→反渗透
消毒 → 纯净水
消毒的目的是杀灭水中的致病菌，并使水中的细 菌含量符合规定标准。常用的水消毒方法是氯消毒、 紫外 消毒和臭氧消毒。
制定设 计方案
制作模型 或原型
编制产品 说明书
优化方案
流程图中，方框表示某个事项或活动， 单向箭头表示事项或活动地顺序关系。
文字、表格表达
图示表达
程序流程图
矩形：处理框；平行四边形：输入输出框； 菱形：选择框；圆角矩形：表征流程的开始或结束。
单打比赛程序的结构图
流程的性质以及表达习惯
流程表达——有语言、文字、表格、图 示、模型、动画演示等方式。 时序——箭头，数字序号，时间。 环节、工序——序号或方框。
