电动车控制器接线方法

电动车控制器接线方法

电动车控制器接线方法
电动车控制器的接线方法可以根据不同的控制器型号和电动车车型有所差异,以下是一般电动车控制器的常见接线方法:
1. 电源接线:通常有三个电源线,分别为正极(红色)、负极(黑色)和档速线(通常是黄色或蓝色)。

正极和负极分别连接电池的正负极,档速线则连接到油门控制器上的对应档速线。

2. 电机接线:电机接线通常也有三根线,分别为A、B、C相线。

这三根线要分别与电机的三相线连接,连接顺序一般与电机上标有A1、A2、B1、B2、C1、C2的位置对应。

3. 油门接线:油门控制器一般有三根线,分别为正极(红色)、负极(黑色)和信号线(绿色或白色)。

正极和负极接上电池的正负极,信号线则连接到油门上的对应信号接口。

4. 刹车接线:刹车接线通常有两根线,分别为刹车开关线和刹车灯线。

刹车开关线连接到控制器上的刹车开关位置,刹车灯线连接到控制器上的刹车灯位置。

5. 其他接线:根据电动车的配件和功能不同,还可能涉及到其他接线,如前大灯接线、雨刷器接线等。

需要注意的是,以上接线方法仅供参考,具体操作还需要根据电动车的具体型号和控制器使用说明进行。

为了安全起见,建议找专业的维修人员进行接线。

控制器接线步骤方法

控制器接线步骤方法

控制器接线步骤方法控制器接线步骤: 第一步:①电源线{粗红、粗黑、中粗红}粗红线接电源正极,粗黑线接负极,中粗红接电动车锁匙,简称锁匙线。

电机线{粗黄、粗绿、粗蓝}相对应就可以,接上电机线后接控制器两根单独的白线,简称学习线,对接上打开锁匙,电机会自动转动,转动后说明电源和电机线一接好,学习一分钟拔掉学习线。

如果不转检查是否电机或电机线问题。

{后轮必须悬空不然会损坏控制器}。

②霍尔线{红、黑、黄、绿、蓝}直接可以对接车上的霍尔线头,以上接好之后找到控制器上面的两根单独的白线,打开锁匙的情况下对接上白线,如果电机处于反转拔掉学习线,再对接上一次,正转后学习一分钟拔掉学习线,学习完成。

③第二步:找到控制器上面的转把线{红、绿、黑},务必颜色对应接。

接上后发现转把能控制转动就正常。

有的车转把线四根,其中一根是低电平刹车,低电平刹车不要管,可以不接。

四根线应该有三根线是双色线,统一样式的,这三根就是转把线。

例如{车上的红白、蓝白、黑白,灰白}红白接控制器转把上的红线,蓝白接控制器上转把线的绿色,黑白接控制器上面的黑色,转动转把如果正常即可,还有一根灰色接控制器上而低电平刹车黄黑,黄线刹车会正常。

④第三步:刹车断电{黄黑}低电平刹车{紫色}高电平刹车。

如果原车没有刹车断电不接,原车有刹车断电功能,用万能表电阻档位忆档}双线插头量一下,其中一根线跟电源的负极想通,就接上低电平的黑线。

另外的一根接黄线上,如刚才所说转把线 4根的低电平已经接好。

如果是高电平是可以用万能表直流V档位,切记V底下是直线,不是弯曲线。

打开锁匙,刹车按着,{必须按着刹把}黑表笔量电源负极,红表笔把没有接的线量一遍,如果量到有35至80V的电压说明此线是高电平刹车线,如果没有那就说明您车上的是低电平刹车,无高电平刹车。

⑤仪表线{单独蓝色}接上仪表可以显示速度,关于液晶仪表信号接霍尔的黄、蓝、绿线即可,如果不行说明不可以用。

防盗器电源为红黑,重要红色为正极,黑色负极。

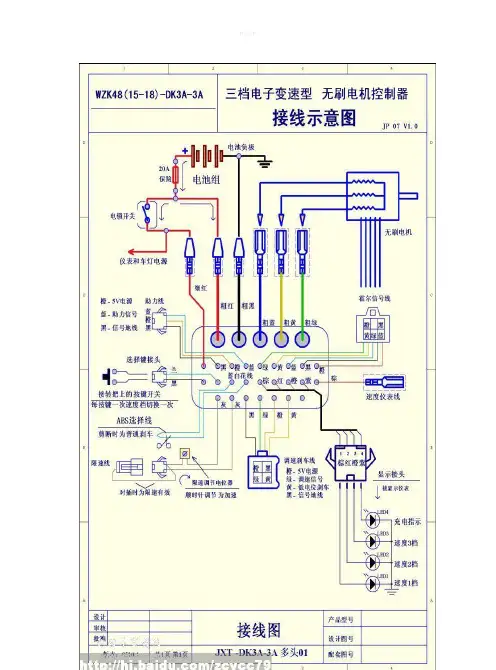

电动车控制器接线图

电动车控制器接线图
6、1+1助力方向调整:在通电状态,将调速电阻从最大值调到最小值,再回到原始状态后,可将1+1助力的方向从正向模式切换到反向模式,再调整一次可从反向模式切换到正向模式,并将最终的模式存入单片机。
2009-03-31 02:59 P.M.1.如何判断电动车电机是60°或者是120°?
拔掉(断开)霍尔插头,然后开电门锁。慢拧转把,电机有动静表示电机60°。若一点动静也没有就是120° 。
中间是正的????就是想垄断售后啊,这样的话就没有通用性了。
20.48V500W无刷电摩,转速变慢,换了两个转把也是一样,直接短接转把正5V与信号线,速度则正常,是不是控制器出现问题了呢?以前遇到过此种故障,拔开限速线就行了,可这回不知是啥问题?
先把控制器限速拔开试试,不行的话换个新控制器试试,如果换好了,就说明原控制器的转把线路输入电阻变的太大了,已经不好了。把限速线分开包好,可能是限速线碰到水了。
13.今天朋友转来一台车,电机咯噔咯噔响。将其控制器装在其他车上正常仔细检查发现电机转一圈响一下排除机械故障后打开电机发现一块磁钢碎掉(未脱落)一块不完整(厂家填缝的大半块)换掉碎的依旧看来只有换无霍尔控制器了。
做工这么差啊,可能是磁场不均匀的问题,霍尔无法准确定位导致。朋友说的对我也遇到和你一样的问题我的是和平电车,电机换过霍尔和控制器以后就和你说的问题一样,我试过好多次也不行。最后也是装一个无霍尔控制器一切正常。
8.如何检测电瓶好坏,如何检测电瓶容量?
直接用电炉丝放电,然后量电压。电压下降不合常理的快的,这个电池就完 了。
9.无刷电机其中有一根绕组线与其他任意一根短路,没有阻力,说明什么,要不要紧?
说明其中一个线已经断了,3根粗线分别接触,都应该有阻力才行,如果其中一根没有阻力,则断了。

电动车无刷控制器电机线和霍尔线常规接法

电动车无刷控制器电机线和霍尔线常规接法

针对目前控制器普通版本和标准版本需要对相序给出常规接法本公司智能自学习版本无需对相序, 无刷电机为3相6拍控制,因此3根霍尔状态对应3根电机线6种输出状态,不同组合有36种接法,其中有6种接法能让电机运转正常,且这6种接法里有3种接法是正转另3种接法是反转;所以我们有必要掌握接线规则;一:首先我们得让电机正常转起来,通常是霍尔插头直接插上,调整电机线;以下给出6种规律接法,必定有1种能让电机运转正常1电机线蓝色对控制器蓝色电机线绿色对控制器绿色电机线黄色对控制器黄色2电机线蓝色对控制器蓝色电机线绿色对控制器黄色电机线黄色对控制器绿色3电机线黄色对控制器黄色电机线蓝色对控制器绿色电机线绿色对控制器蓝色4电机线绿色对控制器绿色电机线蓝色对控制器黄色电机线黄色对控制器蓝色5电机线蓝色对控制器黄色电机线黄色对控制器绿色电机线绿色对控制器蓝色6电机线黄色对控制器蓝色电机线蓝色对控制器绿色电机线绿色对控制器黄色总结以上规律我们可以编出一套顺口溜方便记忆一般控制器是放在上方的,电机是放在下方的,我们可以这么记忆1颜色对颜色2蓝对蓝,其它2色对调3黄对黄,其它2色对调4绿对绿,其它2色对调5上蓝对下蓝,其它2色对调6上黄对下蓝,其它2色对调霍尔有正有反,说明该电机是60°相位角,没有正反就是120°相位角;你可按原样放入可稍稍用502瞬间胶固定将三个霍尔的正极和负极分别并联后与电机引出线中细的红、黑线相连焊接注意绝缘将三个霍尔的信号线分别与电机引出线中细的黄、绿,蓝线相连焊接注意绝缘;二:以上接法能让电机运转正常,但不一定是正转,如果你要调成正转可将电机线A相C 相对调,霍尔线A相B相对调;无刷电机相角的判断无刷电机的相角是无刷电机的相位代数角的简称,指无刷电机各线圈在一个通电周期里面线圈内部电流方向改变的角度;电动车用无刷电机常见的相位代数角有120°与60°两种;□观察霍耳元件安装空间位置判断无刷电机的相角120°和60°两种相角电机的霍耳元件安装空间位置不一样;□测量霍耳真值信号判断无刷电机的相角在此需要先说明一下的是什么叫无刷电机的磁拉力角.无刷电机的磁钢数量一般是12片、16片或18片,其对应的定子槽数是36槽、48槽或54槽;电机在静止状态时,转子磁钢的磁力线有沿磁阻最小方向行走的特性,因此转子磁钢所停顿的位置恰好为定子槽凸极的位置;磁钢不会停在定子槽心的位置,这样转子与定子的相对位置只有36种、48种或54种这有限的几个位置;因此无刷电机的最小磁拉力角就是360/36°、360/48°或360/54°;无刷电机的霍耳元件有5根引线,分别是霍耳元件的公共电源正极、公共电源负极、A相霍耳输出、B相霍耳输出和C相霍耳输出;我们可以利用无刷控制器60°或120°的5根霍耳引线,将无刷电机霍耳元件引线的正负电源接好,将其余A、B、C三个相位传感器的引线,任意接在控制器霍耳信号引线的引线上;接通控制器电源,由控制器给霍耳元件供电,就可以检测到无刷电机的相角了;方法如下:用万用表的+20V直流电压挡,并将黑表笔接地线,红表笔分别测量三个引线的电压情况,记录下3根引线的高低电压;轻微转动电机,让电机转过一个最小磁拉力角度,再次测量并记录下3根引线的高低电压,如此测量记录6次;我们用1表示高电位,用0表示低电位,那么——如果是60°无刷电机,连续转动6个最小磁拉力角度,则测量出的霍耳真值信号应该是:100、110、111、011、001、000;调整三个霍耳元件引线的引脚顺序,让真值的信号严格按照上面的真值顺序变化,这样对于60°无刷电机的A、B、C三个相位就判断出来了;如果是120°无刷电机,连续转动6个最小磁拉力角度,测量出的霍耳真值信号应该是按照100、110、010、011、001、101的规律变化,这样霍耳元件引线的通电相序就判断出来了;分析60°与120°无刷电机霍耳真值信号,可以发现它们的第一个状态都是100,第二个状态都是110,我们可以认为100状态的1代表电机的A相线,110状态中第二个1代表B 相线,剩下的一个引线就是C相霍耳引线了;需要说明的是,此时还不能判定100真值就是代表了120°无刷电机的A、B、C相位可能是B、C、A或C、A、B;只是在维修实践当中,我们只需要知道120°无刷电机的相序就可以了;3、无刷电机的接线方法无刷电机的线圈引线有3根,霍耳引线有5根,这8根引线必须和控制器相应引线一一对应,否则电机不能正常转动;一般讲来,60°和120°相角的无刷电机,需要由与之相对应的60°和120°相角的无刷电机控制器来驱动,两种相角的控制器不能直接互换;60°相角的无刷电机与60°相角控制器相连的8根线的正确接线有两种,一种正转,一种反转;因为对于120°相角的无刷电机,通过调整线圈引线的相序和霍耳引线的相序,电机与控制器相连的8根线的正确接线可以有6种,其中3种接法电机正转,另外3种接法电机反转;如果无刷电机反转,表明无刷控制器与无刷电机的相角是匹配的,我们可以这样来调整电机的转向:将无刷电机与无刷控制器的霍耳引线的A、C交换接线;同时将无刷电机与无刷控制器的主相线A、B交换接线;注:目前市场上已经出现了智能无刷控制器,这种智能无刷控制器具有自动识别电机相角的功能,能同时实现60°和120°两种相角的无刷电机的驱动;STC12C5404自学习程序操作步骤如下:1其它线束全部接好包括电源,电机,霍尔,转把后,关闭电门锁;2将自学习口Q孔对地,我们一般在该孔上焊上棕色对地对插头;3开启电门锁后系统开始识别学习过程,该过程一般在1秒到5秒之间,最长不超过5秒,识别过程中可能出现电机异响或颤抖震动现象属于正常现象,这是系统在试探性的进行接线,识别完成后电机将持续运转演示给您看学习结果,如果此时电机反向运转的话您可以捏一下刹车,系统会立即自动调整到正转方向;一切都完成后请一定将Q孔的棕色学习线对插口拔下来后关闭电门锁;4重启电门锁后就可以转动转把运行了;注意:不插学习对插口的后通电是不会自学习的;反之学习完成后忘记拔掉对插口的话每次通电都会进入自学习状态;进行自学习前请将车架支起以免车子划倒,车架支起后不要带任何负载;。

电动车控制器接线图

电动车控制器接线图

无刷电动车控制器接线说明1.电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2.电机相位(u、v、w输出)粗黄色线为U 粗绿色线为V 粗蓝色线为W3.转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4.电机霍耳(A、B、C输入)细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为B 细蓝色线为 C5.刹车(柔性EABS+机械刹)细黄色线为柔性EABS;细蓝色线为机械刹(高电平刹车:+12V)细黑色线为接地线(低电平刹车)6.传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7.仪表(转速):细紫色线8.巡航:细棕色线9.限速:细灰色线10.自动识别开关线:细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源,按接线图所示连接各根导线;2、该控制器应安装在通风、防水、防震部位。

3、控制器限速控制插头应放置容易操作的地方。

4、控制器接插件应接插到位,禁止将控制器电源正负极反接(即严禁粗红、细橙和粗黑;细红和细黑接反)。

5、电机模式自动识别:正确接好电动车控制器的电源、转把、刹把等线束,,将电机识别模式开关线(细黄)短接,打开电门锁,使电机进入自动识别状态,若电机反转则按一下刹车即可使电机正向转动,在控制器识别电机模式10秒后将电机识别模式开关线(细黄)直接断开即可完成电机模式自动识别。

6、1+1助力方向调整:在通电状态,将调速电阻从最大值调到最小值,再回到原始状态后,可将1+1助力的方向从正向模式切换到反向模式,再调整一次可从反向模式切换到正向模式,并将最终的模式存入单片机。

控制器线:红粗是正极,黑粗是负极,红细是转把5V正极,黑细是负极,绿色是信号线,你看看你的转把线是不是没有接好,红细5V正极和绿色是信号线两个相碰看看电机转吗?如果转动就是转把线你的转把黑线断了。

电动车控制器怎么接线1,分清楚每根线的作用,给控制供电的电源线(一般三根线用一个朔料插销弄在一起,其中最粗的两根是给控制器供电的、红+级、黑的-级,还一根细的红色的是电源锁线)2,转把(控制速度的),一般是三根细线、红、蓝、黑。

控制器接线步骤方法

控制器接线步骤方法

控制器接线步骤:第一步:①电源线{粗红、粗黑、中粗红}粗红线接电源正极,粗黑线接负极,中粗红接电动车锁匙,简称锁匙线。

电机线{粗黄、粗绿、粗蓝}相对应就可以,接上电机线后接控制器两根单独的白线,简称学习线,对接上打开锁匙,电机会自动转动,转动后说明电源和电机线一接好,学习一分钟拔掉学习线。

如果不转检查是否电机或电机线问题。

{后轮必须悬空不然会损坏控制器}。

②霍尔线{红、黑、黄、绿、蓝}直接可以对接车上的霍尔线头,以上接好之后找到控制器上面的两根单独的白线,打开锁匙的情况下对接上白线,如果电机处于反转拔掉学习线,再对接上一次,正转后学习一分钟拔掉学习线,学习完成。

③第二步:找到控制器上面的转把线{红、绿、黑},务必颜色对应接。

接上后发现转把能控制转动就正常。

有的车转把线四根,其中一根是低电平刹车,低电平刹车不要管,可以不接。

四根线应该有三根线是双色线,统一样式的,这三根就是转把线。

例如{车上的红白、蓝白、黑白,灰白}红白接控制器转把上的红线,蓝白接控制器上转把线的绿色,黑白接控制器上面的黑色,转动转把如果正常即可,还有一根灰色接控制器上面低电平刹车黄黑,黄线刹车会正常。

④第三步:刹车断电{黄黑}低电平刹车{紫色}高电平刹车。

如果原车没有刹车断电不接,原车有刹车断电功能,用万能表电阻档位{K档}双线插头量一下,其中一根线跟电源的负极想通,就接上低电平的黑线。

另外的一根接黄线上,如刚才所说转把线4根的低电平已经接好。

如果是高电平是可以用万能表直流V档位,切记V底下是直线,不是弯曲线。

打开锁匙,刹车按着,{必须按着刹把}黑表笔量电源负极,红表笔把没有接的线量一遍,如果量到有35至80V的电压说明此线是高电平刹车线,如果没有那就说明您车上的是低电平刹车,无高电平刹车。

⑤仪表线{单独蓝色}接上仪表可以显示速度,关于液晶仪表信号接霍尔的黄、蓝、绿线即可,如果不行说明不可以用。

防盗器电源为红黑,重要红色为正极,黑色负极。

电动车无刷控制器电机线和霍尔线常规接法

电动车无刷控制器电机线和霍尔线常规接法

针对目前控制器普通版本和标准版本需要对相序给出常规接法(本公司智能自学习版本无需对相序),无刷电机为3相6拍控制,因此3根霍尔状态对应3根电机线6种输出状态,不同组合有36种接法,其中有6种接法能让电机运转正常,且这6种接法里有3种接法是正转另3种接法是反转。

所以我们有必要掌握接线规则。

一:首先我们得让电机正常转起来,通常是霍尔插头直接插上,调整电机线。

以下给出6种规律接法,必定有1种能让电机运转正常1》电机线蓝色对控制器蓝色电机线绿色对控制器绿色电机线黄色对控制器黄色2》电机线蓝色对控制器蓝色电机线绿色对控制器黄色电机线黄色对控制器绿色3》电机线黄色对控制器黄色电机线蓝色对控制器绿色电机线绿色对控制器蓝色4》电机线绿色对控制器绿色电机线蓝色对控制器黄色电机线黄色对控制器蓝色5》电机线蓝色对控制器黄色电机线黄色对控制器绿色电机线绿色对控制器蓝色6》电机线黄色对控制器蓝色电机线蓝色对控制器绿色电机线绿色对控制器黄色总结以上规律我们可以编出一套顺口溜方便记忆一般控制器是放在上方的,电机是放在下方的,我们可以这么记忆1》颜色对颜色2》蓝对蓝,其它2色对调3》黄对黄,其它2色对调4》绿对绿,其它2色对调5》上蓝对下蓝,其它2色对调6》上黄对下蓝,其它2色对调霍尔有正有反,说明该电机是60°相位角,没有正反就是120°相位角。

你可按原样放入(可稍稍用502瞬间胶固定)将三个霍尔的正极和负极分别并联后与电机引出线中细的红、黑线相连焊接(注意绝缘)将三个霍尔的信号线分别与电机引出线中细的黄、绿,蓝线相连焊接(注意绝缘)。

二:以上接法能让电机运转正常,但不一定是正转,如果你要调成正转可将电机线A相C 相对调,霍尔线A相B相对调。

无刷电机相角的判断无刷电机的相角是无刷电机的相位代数角的简称,指无刷电机各线圈在一个通电周期里面线圈内部电流方向改变的角度。

电动车用无刷电机常见的相位代数角有120°与60°两种。

电动车控制器线路接配,霍尔线、转把线,难得的维修干货!

电动车控制器线路接配,霍尔线、转把线,难得的维修干货!

电动车控制器线路接配,霍尔线、转把线,难得的维修干货!
今天,我们来讲下怎么接电动车的控制器,还有接控制器需要注意的事项。

拍了几张图供大家参考。

各个线的作用名称
随控制器接线图和方法:
下面我们先来说接控制器的注意事项和一些特殊情况怎么处理。

接控制器前先确定断开了电池总线也就是空气开关,如果没有或者不能确定,应该先拧掉任意一个电池的螺丝和线,这样是为了接线过程中出现意外短路打火或者接错线烧控制器。

然后,要注意接正负极时如果有接线板,尽量把正负极放在接线板2端,防止接线上螺丝短路打火烧毁接线螺丝。

(这种适用于没有断开开关的时候)。

下面我们来说下安装连接线的顺序
安装前我们先找到粗黑、粗红、细红线、三根正负极和锁线,还有粗黄粗绿粗蓝三根相线霍尔线。

然后连接好对应颜色的线即可(这里要注意有的电动车负极线不是黑色可能为绿色的粗线注意分辨,不要和电机绿色相线接反了,不然调试会烧控制器)
霍尔线
初学我们接好这些线即可,然后连接好电池线或者空气开关拆掉的线,再接好自学习线开钥匙看电机的正反转是否正常,不正常重新拔掉自学习再次看电机是否为正转,如果正常我们可以开始下一步找转把线,找到转吧线后按照红色接红色黑色接黑色绿色接绿色接好拧转吧。

看是否正常,不正常我们再次检查看是那根线接错了引起的。

拨挡三速和转吧线
接下来找三速线接好即可,一般接三速线如果高中低不对我们只需要调一下三根线的位置,知道正常即可。

一线通和倒车线
接好了三速我们来找仪表线,有时会遇到仪表线接好以后,我们的车子仪表不会动的情况,我们可以将车子上出来的仪表线直接接在
电机黄绿蓝三根任意一根上,看哪个可以用就接上即可。

史上最全的电动车控制器接线图、线路图和接线方法!

史上最全的电动车控制器接线图、线路图和接线方法!

史上最全的电动车控制器接线图、线路图和接线方法!电动车控制器接线图控制器线路图控制器接线方法:第一步:明确电源正负极,和电门锁线。

把万用表打直流档上,再把万用表的负极黑线接在电池的负极上,然后用万用表的正极红线一个一个量,有电压的是正极稍微比电源电压高点、无电压的是负极。

第二步:连接电源线和电门锁线。

控制器电源线粗红色的是正极,粗黑色的是负极。

接好后打开钥匙,再量量电源电压和电门锁线的电压是不是正常,然后在分别量转把线的电源电压5V左右红黑线,霍尔线的电源电压5V左右红黑线别忘了万用表打到直流档上。

第三步:电压正常对接白色学习线。

若反转拔开在对接一次,电机正转后拔开学习线。

接转把线,一般按颜色接就可能了,若还不可以有可能转把坏掉了,那么拔掉转把线,直接连接控制器转把线的红线和绿线。

电机正常转,证明转把有问题,换个转把。

第四步:电车上各个线什么意思的确定方法。

顺着电机找到电机3根相位线5根霍尔线,拆下转把找到3根转把线,拆掉刹把可以找到2根刹车线。

拆开电瓶可以看到“+”电源正极“-”电源负极。

总的来说按大件找,按大件安装,最容易理解最准确。

第五步:测试霍尔好坏的方法。

整车上带电检测,先把各线路及接插件都接好,把万用表拔到直流电压20V档位,先确认控制器有5V电源输出,再用黑表笔接在霍尔的地线,红表笔分别接三根信号线,在量的同时,用手轻轻转动电机,霍尔正常时,万用表会0V--5V的脉冲电压的数据显示,如果测某只霍尔时没有脉冲电压,则这只霍尔就坏了,这种情况也可以用指针式万用表检测,指针在0V--5V之间摆动,霍尔是好的;如果指针不摆动,霍尔是坏的用这种方法是最为可靠的方法,前提是带电操作。

第六步:接仪表线和找出转把线。

拆开仪表会发现仪表有2根线,一根接在防盗接口上一根在控制器的仪表线上。

拆下转把会发现转把就3根线,对着颜色就可以找到了,或者用万用表测量。

第七步:接刹车断电线。

拆下刹把会发现刹把有2根线刹把就是一个常开开关,把这2根线直接接在控制器刹车断电上就可以了。

电动车无刷控制器电机线和霍尔线常规接法

电动车无刷控制器电机线和霍尔线常规接法

电动车无刷控制器电机线和霍尔线常规接法电动车无刷控制器电机线和霍尔线常规接法针对目前控制器普通版本和标准版本需要对相序给出常规接法(本公司智能自学习版本无需对相序),无刷电机为3相6拍控制,因此3根霍尔状态对应3根电机线6种输出状态,不同组合有36种接法,其中有6种接法能让电机运转正常,且这6种接法里有3种接法是正转另3种接法是反转。

所以我们有必要掌握接线规则。

一:首先我们得让电机正常转起来,通常是霍尔插头直接插上,调整电机线。

以下给出6种规律接法,必定有1种能让电机运转正常1》电机线蓝色对控制器蓝色电机线绿色对控制器绿色电机线黄色对控制器黄色2》电机线蓝色对控制器蓝色电机线绿色对控制器黄色电机线黄色对控制器绿色3》电机线黄色对控制器黄色电机线蓝色对控制器绿色电机线绿色对控制器蓝色4》电机线绿色对控制器绿色电机线蓝色对控制器黄色电机线黄色对控制器蓝色5》电机线蓝色对控制器黄色电机线黄色对控制器绿色电机线绿色对控制器蓝色6》电机线黄色对控制器蓝色电机线蓝色对控制器绿色电机线绿色对控制器黄色总结以上规律我们可以编出一套顺口溜方便记忆一般控制器是放在上方的,电机是放在下方的,我们可以这么记忆1》颜色对颜色2》蓝对蓝,其它2色对调3》黄对黄,其它2色对调4》绿对绿,其它2色对调5》上蓝对下蓝,其它2色对调6》上黄对下蓝,其它2色对调霍尔有正有反,说明该电机是60°相位角,没有正反就是120°相位角。

你可按原样放入(可稍稍用502瞬间胶固定)将三个霍尔的正极和负极分别并联后与电机引出线中细的红、黑线相连焊接(注意绝缘)将三个霍尔的信号线分别与电机引出线中细的黄、绿,蓝线相连焊接(注意绝缘)。

二:以上接法能让电机运转正常,但不一定是正转,如果你要调成正转可将电机线A相C相对调,霍尔线A相B相对调。

无刷电机相角的判断无刷电机的相角是无刷电机的相位代数角的简称,指无刷电机各线圈在一个通电周期里面线圈内部电流方向改变的角度。

电动车控制器接线说明

电动车控制器接线说明

电动车控制器接线说明高标智能无刷电动车控制器接线说明如下:1.电源输入粗红色线为电源正端,黑色线为电源负端,细橙色线为电门锁2.电机相位(A、B、C输出)粗黄色线为A ,粗绿色线为B ,粗蓝色线为C3.转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线 4.电机霍耳(A、B、C输入)细红色线为+5V电源细黑色线为接地线。

细黄色线为 A ,细绿色线为 B,细蓝色线为 C5.刹车细黄色线为机械刹(高电平刹车:+12V),细棕色线为接地线(低电平刹车)6.转把线细红色线为转把+5V电源,细黑色线为转把接地线,细绿色线为转把信号输入7.仪表:细绿色线8.三档开关:细白色线高速转换,细黑色线地线,细黄色线高速转换/轻触按钮9.限速:细灰色线10.自学习开关线:细灰高标智能型无刷电动车控制器使用方法和注意事项:1、在接线前先切断电源,按接线图所示连接各根导线;2、高标控制器虽然防水、抗震,但控制器做好还是安装在通风、防水、防震部位。

3、控制器限速控制插头应放置容易操作的地方。

4、控制器接插件应接插到位,禁止将控制器电源正负极反接(即严禁粗红、细橙和粗黑;细红和细黑接反)。

5、电机模式自动识别:正确接好电动车控制器的电源、转把、刹把等线束,,将电机识别模式开关线(细灰)短接,打开电门锁,使电机进入自动识别状态,若电机反转则按一下刹车即可使电机正向转动,在控制器识别电机模式10秒后将电机识别模式开关线(细灰)直接断开即可完成电机模式自动识别。

6、1+1助力方向调整:在通电状态,将调速电阻从最大值调到最小值,再回到原始状态后,可将1+1助力的方向从正向模式切换到反向模式,再调整一次可从反向模式切换到正向模式,并将最终的模式存入单片机。

电动自行车控制器接线说明

电动自行车控制器接线说明

电动自行车控制器接线说明电动自行车现在可是咱们日常出行的“好帮手”,不过要想让它乖乖听话,跑得又稳又顺,就得搞清楚控制器的接线。

接下来,我就给您详细唠唠这电动自行车控制器接线的那些事儿。

我先跟您说啊,有一回我在路上看到一辆电动自行车,跑得那叫一个别扭,时快时慢,还时不时发出奇怪的声音。

我就好奇凑过去瞧了瞧,发现原来是控制器的接线出了问题。

车主自己瞎鼓捣,接得乱七八糟的,这能正常才怪呢!咱们先来说说控制器上那些五颜六色的线。

一般来说,常见的有红、黑、绿、蓝、黄等等。

红线那可是正极,就像咱们家里电路的火线一样,得接对地方,不然整个电路都不通电。

黑线呢,就是负极,相当于零线。

这两根线要是接错了,那车子可就一点反应都没有啦。

再看看绿线,通常是控制电机转动的,接不好的话,电机要么不转,要么转得没规律。

还有蓝线和黄线,可能是控制灯光或者其他功能的。

接线的时候,您可得小心谨慎。

每根线的接口都要插紧,不能松松垮垮的。

就好比咱们插插头,要是没插紧,一有震动就可能断电。

我记得有一次我自己给电动自行车换控制器接线,因为太着急,有个接口没插紧,结果刚骑出去没多远,车子突然就不动了,把我给撂在路上,那叫一个尴尬。

还有啊,接线的时候要注意线的绝缘层,不能让它们破损或者短路。

要不然,可能会引起火灾啥的,那可就危险啦。

另外,不同品牌和型号的电动自行车,控制器接线可能会有一些细微的差别。

所以在接线之前,一定要仔细阅读说明书,或者找专业的师傅请教。

可别像我前面说的那位车主一样,自己乱搞一通,最后还得花钱找人修。

总之,电动自行车控制器接线这事儿说大不大,说小也不小。

接好了,您就能骑着爱车风驰电掣;接不好,那麻烦可就多了去了。

所以啊,大家一定要认真对待,别马虎!希望我讲的这些能对您有所帮助,让您的电动自行车都能顺顺利利地跑起来!。

无刷电动车控制器接线方法(配图)

无刷电动车控制器接线方法(配图)

无刷电动车控制器接线方法(配图)——程国锦无刷电动车控制器接线说明1.电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2.电机相位(u、v、w输出)粗黄色线为U 粗绿色线为V 粗蓝色线为W3.转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4.电机霍耳(A、B、C输入)细红色线为+5V电源细黑色线为接地线细黄色线为A 细绿色线为B 细蓝色线为C5.刹车(柔性EABS+机械刹)细黄色线为柔性EABS;细蓝色线为机械刹(高电平刹车:+12V)细黑色线为接地线(低电平刹车)6.传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7.仪表(转速):细紫色线8.巡航:细棕色线9.限速:细灰色线10.自动识别开关线:细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源,按接线图所示连接各根导线;2、该控制器应安装在通风、防水、防震部位。

3、控制器限速控制插头应放置容易操作的地方。

4、控制器接插件应接插到位,禁止将控制器电源正负极反接(即严禁粗红、细橙和粗黑;细红和细黑接反)。

5、电机模式自动识别:正确接好电动车控制器的电源、转把、刹把等线束,,将电机识别模式开关线(细黄)短接,打开电门锁,使电机进入自动识别状态,若电机反转则按一下刹车即可使电机正向转动,在控制器识别电机模式10秒后将电机识别模式开关线(细黄)直接断开即可完成电机模式自动识别。

6、1+1助力方向调整:在通电状态,将调速电阻从最大值调到最小值,再回到原始状态后,可将1+1助力的方向从正向模式切换到反向模式,再调整一次可从反向模式切换到正向模式,并将最终的模式存入单片机。

无刷电动车控制器接线方法(配图)

无刷电动车控制器接线方法(配图)

无刷电动车控制器接线方法(配图)本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March无刷电动车控制器接线方法(配图)——程国锦2345无刷电动车控制器接线说明 1.电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2.电机相位(u、v、w输出)粗黄色线为U 粗绿色线为V 粗蓝色线为W 3.转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线 4.电机霍耳(A、B、C输入)细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为 B 细蓝色线为 C 5.刹车(柔性EABS+机械刹)细黄色线为柔性EABS;细蓝色线为机械刹(高电平刹车:+12V)细黑色线为接地线(低电平刹车) 6.传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入 7.仪表(转速):细紫色线 8.巡航:细棕色线9.限速:细灰色线10.自动识别开关线:细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项 1、在接线前先切断电源,按接线图所示连接各根导线; 2、该控制器应安装在通风、防水、防震部位。

3、控制器限速控制插头应放置容易操作的地方。

4、控制器接插件应接插到位,禁止将控制器电源正负极反接(即严禁粗红、细橙和粗黑;细红和细黑接反)。

65、电机模式自动识别:正确接好电动车控制器的电源、转把、刹把等线束,,将电机识别模式开关线(细黄)短接,打开电门锁,使电机进入自动识别状态,若电机反转则按一下刹车即可使电机正向转动,在控制器识别电机模式10秒后将电机识别模式开关线(细黄)直接断开即可完成电机模式自动识别。

6、1+1助力方向调整:在通电状态,将调速电阻从最大值调到最小值,再回到原始状态后,可将1+1助力的方向从正向模式切换到反向模式,再调整一次可从反向模式切换到正向模式,并将最终的模式存入单片机。

新国标电动车控制器 接线方法

新国标电动车控制器 接线方法

新国标电动车控制器接线方法新国标电动车控制器是电动车的重要组成部分,起到控制电机运行、调节车速、实现动力输出等功能。

正确的接线方法能够确保电动车控制器的正常运行,提高车辆的性能和安全性。

一、接线前的准备工作在进行接线之前,需要先了解电动车控制器的接线规范和电路图。

通常情况下,电动车控制器的接线口分为输入端和输出端,输入端主要包括电池正负极、电门信号线、电机相线等,输出端主要包括电机相线。

二、接线方法1. 连接电池正负极将电池的正极和控制器的正极接线口相连,再将电池的负极和控制器的负极接线口相连。

接线时要确保电池的正负极与控制器的正负极对应正确,避免接错导致电路短路或损坏。

2. 连接电门信号线电门信号线一般用来控制电动车的启动和停止。

将电门的信号线与控制器的电门信号线接头相连,确保信号传输的可靠性和稳定性。

3. 连接电机相线电机相线是连接电动车控制器和电动车电机的关键部分,直接影响车辆的性能和动力输出。

根据电动车电机的类型和相线数量,将电机的相线与控制器的相线对应相连。

通常情况下,电机相线和控制器的相线都会有标志,如颜色或标号,按照正确的对应关系进行连接。

4. 接线后的检查在接线完成后,需要对接线进行仔细检查,确保所有接线牢固可靠,没有接错或接反。

同时,还需检查每个接线口是否有松动或接触不良的情况,及时进行调整和修复。

三、注意事项1. 接线前务必关闭电动车的电源开关,避免电流流过导线造成触电或电器损坏的危险。

2. 接线时要注意线缆的长度和固定方式,尽量避免线缆过长或松动,以免影响电路传输和安全性。

3. 在接线过程中,要避免短路和接触不良的情况,尽量使用绝缘套管或绝缘胶带对接线进行保护。

4. 如需更换电动车控制器或进行其他维修操作时,应先切断电池的电源,确保安全操作。

总结:新国标电动车控制器的接线方法是保证电动车正常运行的重要环节。

通过正确连接电池正负极、电门信号线和电机相线,可以实现控制器对电动车的有效控制和调节。

电动车控制器电机三相线36种接法详解

电动车控制器电机三相线36种接法详解

电动车控制器电机三相线36种接法详解一般不是不是原装控制器,改装或者安装新控制器时候,需要调配三相色线,控制车轮运转。

正常的无刷控制器的电机接线有36种接线法,其中只有5种才能可以转动,其中有反转的。

一般电动车霍尔接法:红线是正极,黑线负极,黄绿蓝是信号输出,也是电机的相位,电机不转时可以调这三根线也可以调电机的三根线,最基本的一种是颜色顺序依次对接,每接一次,打开电源,再轻轻转动转把,看电机转动状态是不是正常,直到能正常转动为止。

下面是36种接法的图片,预防混乱,朋友们可以打印出来,测试一个做好标记。

电机控制器的36种接法如果是出现反转最快的解决办法:第一:相线蓝绿对调,第二:霍尔黄蓝对调,亲测有效。

有时也会出现俩种正常的转速,朋友可以选择一种速度稳定的接线方式。

这是改装宇扬星3000W控制器的三相线接线图,另外记住三相线不能相碰到,否则就如短路一样发热危险如果电路板上有电子元件的话,你就必须换同样的霍尔电路板才行。

首先调节三相,如果全部都不能正常转动,之后再调节霍尔。

霍尔是倒刺形状,用针或者很细的铁丝剪刀都可以打开,调节好后可以用易溶胶再固定,五金店有得卖,5毛钱一条。

电源正负极接线其实还有一6种最常见的接线方法:1 黄黄绿绿蓝蓝2 黄黄绿蓝蓝绿3 黄绿绿蓝蓝黄4 黄绿绿黄蓝蓝5 黄蓝绿绿蓝黄6 黄蓝绿黄蓝绿朋友可以优先使用。

以上是本人的三相线接法,非专业人士,如有不正之处,欢迎维修朋友指正。

End特别说明:此文章素材来源于网络,仅代表原作者观点,版权归原作者所有!经编者收集整理后,与大家一起分享学习!如果您认为某些内容侵犯了您的权益,请与编者联系!我们核实后将立即修正!。

电动车无刷控制器电机线和霍尔线常规接法

电动车无刷控制器电机线和霍尔线常规接法

电动车无刷控制器电机线和霍尔线常规接法 Company number:【0089WT-8898YT-W8CCB-BUUT-202108】针对目前控制器普通版本和标准版本需要对相序给出常规接法(本公司智能自学习版本无需对相序),无刷电机为3相6拍控制,因此3根霍尔状态对应3根电机线6种输出状态,不同组合有36种接法,其中有6种接法能让电机运转正常,且这6种接法里有3种接法是正转另3种接法是反转。

所以我们有必要掌握接线规则。

一:首先我们得让电机正常转起来,通常是霍尔插头直接插上,调整电机线。

以下给出6种规律接法,必定有1种能让电机运转正常1》电机线蓝色对控制器蓝色电机线绿色对控制器绿色电机线黄色对控制器黄色2》电机线蓝色对控制器蓝色电机线绿色对控制器黄色电机线黄色对控制器绿色3》电机线黄色对控制器黄色电机线蓝色对控制器绿色电机线绿色对控制器蓝色4》电机线绿色对控制器绿色电机线蓝色对控制器黄色电机线黄色对控制器蓝色5》电机线蓝色对控制器黄色电机线黄色对控制器绿色电机线绿色对控制器蓝色6》电机线黄色对控制器蓝色电机线蓝色对控制器绿色电机线绿色对控制器黄色总结以上规律我们可以编出一套顺口溜方便记忆一般控制器是放在上方的,电机是放在下方的,我们可以这么记忆1》颜色对颜色2》蓝对蓝,其它2色对调3》黄对黄,其它2色对调4》绿对绿,其它2色对调5》上蓝对下蓝,其它2色对调6》上黄对下蓝,其它2色对调霍尔有正有反,说明该电机是60°相位角,没有正反就是120°相位角。

你可按原样放入(可稍稍用502瞬间胶固定)将三个霍尔的正极和负极分别并联后与电机引出线中细的红、黑线相连焊接(注意绝缘)将三个霍尔的信号线分别与电机引出线中细的黄、绿,蓝线相连焊接(注意绝缘)。

二:以上接法能让电机运转正常,但不一定是正转,如果你要调成正转可将电机线A相C相对调,霍尔线A相B相对调。

无刷电机相角的判断无刷电机的相角是无刷电机的相位代数角的简称,指无刷电机各线圈在一个通电周期里面线圈内部电流方向改变的角度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

针对目前控制器普通版本和标准版本需要对相序给出常规接法(智能自学习版本无需对相序),无刷电机为3相6拍控制,因此3根霍尔状态对应3根电机线6种输出状态,不同组合有36种接法,其中有6种接法能让电机运转正常,且这6种接法里有3种接法是正转另3种接法是反转。

所以我们有必要掌握接线规则。

一:首先我们得让电机正常转起来,通常是霍尔插头直接插上,调整电机线。

以下给出6种规律接法,必定有1种能让电机运转正常
1》电机线蓝色对控制器蓝色电机线绿色对控制器绿色电机线黄色对控制器黄色
2》电机线蓝色对控制器蓝色电机线绿色对控制器黄色电机线黄色对控制器绿色
3》电机线黄色对控制器黄色电机线蓝色对控制器绿色电机线绿色对控制器蓝色
4》电机线绿色对控制器绿色电机线蓝色对控制器黄色电机线黄色对控制器蓝色
5》电机线蓝色对控制器黄色电机线黄色对控制器绿色电机线绿色对控制器蓝色
6》电机线黄色对控制器蓝色电机线蓝色对控制器绿色电机线绿色对控制器黄色
总结以上规律我们可以编出一套顺口溜方便记忆
一般控制器是放在上方的,电机是放在下方的,我们可以这么记忆
1》颜色对颜色
2》蓝对蓝,其它2色对调
3》黄对黄,其它2色对调
4》绿对绿,其它2色对调
5》上蓝对下黄,其它2色对调
6》上黄对下蓝,其它2色对调
霍尔有正有反,说明该电机是60°相位角,没有正反就是120°相位角。

你可按原样放入(可稍稍用502瞬间胶固定)将三个霍尔的正极和负极分别并联后与电机引出线中细的红、黑线相连焊接(注意绝缘)将三个霍尔的信号线分别与电机引出线中细的黄、绿,蓝线相连焊接(注意绝缘)。

二:以上接法能让电机运转正常,但不一定是正转,如果你要调成正转可将电机线A相C相对调,霍尔线A相B相对调。

无刷电机相角的判断
无刷电机的相角是无刷电机的相位代数角的简称,指无刷电机各线圈在一个通电周期里面线圈部电流方向改变的角度。

电动车用无刷电机常见的相位代数角有120°与60°两种。

□观察霍耳元件安装空间位置判断无刷电机的相角
120°和60°两种相角电机的霍耳元件安装空间位置不一样。

□测量霍耳真值信号判断无刷电机的相角
在此需要先说明一下的是什么叫无刷电机的磁拉力角.无刷电机的磁钢数量一般是12片、16片或18片,其对应的定子槽数是36槽、48槽或54槽。

电机在静止状态时,转子磁钢的磁力线有沿磁阻最小方向行走的特性,因此转子磁钢所停顿的位置恰好为定子槽凸极的位置。

磁钢不会停在定子槽心的位置,这样转子与定子的相对位置只有36种、48种或54种这有限的几个位置。

因此无刷电机的最小磁拉力角就是360/36°、360/48°或360/54°。

无刷电机的霍耳元件有5根引线,分别是霍耳元件的公共电源正极、公共电源负极、A相霍耳输出、B相霍耳输出和C相霍耳输出。

我们可以利用无刷控制器(60°或120°)的5根霍耳引线,将无刷电机霍耳元件引线的正负电源接好,将其余A、B、C三个相位传感器的引线,任意接在控制器霍耳信号引线的引线上。

接通控制器电源,由控制器给霍耳元件供电,就可以检测到无刷电机的相角了。

方法如下:用万用表的+20V直流电压挡,并将黑表笔接地线,红表笔分别测量三个引线的电压情况,记录下3根引线的高低电压。

轻微转动电机,让电机转过一个最小磁拉力角度,再次测量并记录下3根引线的高低电压,如此测量记录6次。

我们用1表示高电位,用0表示低电位,那么——
如果是60°无刷电机,连续转动6个最小磁拉力角度,则测量出的霍耳真值信号应该是:100、110、111、011、001、000。

调整三个霍耳元件引线的引脚顺序,让真值的信号严格按照上面的真值顺序变化,这样对于60°无刷电机的A、B、C三个相位就判断出来了。

如果是120°无刷电机,连续转动6个最小磁拉力角度,测量出的霍耳真值信号应该是按照100、110、010、011、001、101的规律变化,这样霍耳元件引线的通电相序就判断出来了。

分析60°与120°无刷电机霍耳真值信号,可以发现它们的第一个状态都是100,第二个状态都是110,我们可以认为100状态的1代表电机的A相线,110状态中第二个1代表B相线,剩下的一个引线就是C相霍耳引线了。

需要说明的是,此时还不能判定100真值就是代表了120°无刷电机的A、B、C相位(可能是B、C、A或C、A、B)。

只是在维修实践当中,我们只需要知道120°无刷电机的相序就可以了。

3、无刷电机的接线方法
无刷电机的线圈引线有3根,霍耳引线有5根,这8根引线必须和控制器相应引线一一对应,否则电机不能正常转动。

一般讲来,60°和120°相角的无刷电机,需要由与之相对应的60°和120°相角的无刷电机控制器来驱动,两种相角的控制器不能直接互换。

60°相角的无刷电机与60°相角控制器相连的8根线的正确接线有两种,一种正转,一种反转。

因为对于120°相角的无刷电机,通过调整线圈引线的相序和霍耳引线的相序,电机与控制器相连的8根线的正确接线可以有6种,其中3种接法电机正转,
另外3种接法电机反转。

如果无刷电机反转,表明无刷控制器与无刷电机的相角是匹配的,我们可以这样来调整电机的转向:将无刷电机与无刷控制器的霍耳引线的A、C交换接线;同时将无刷电机与无刷控制器的主相线A、B交换接线。

注:目前市场上已经出现了智能无刷控制器,这种智能无刷控制器具有自动识别电机相角的功能,能同时实现60°和120°两种相角的无刷电机的驱动。

自学习程序操作步骤
如下:1》其它线束全部接好(包括电源,电机,霍尔,转把)后,关闭电门锁。

2》将自学习口(Q孔)对地,我们一般在该孔上焊上棕色对地对插头。

3》开启电门锁后系统开始识别学习过程,该过程一般在1秒到5秒之间,最长不超过5秒,识别过程中可能出现电机异响或颤抖震动现象属于正常现象,这是系统在试探性的进行接线,识别完成后电机将持续运转演示给您看学习结果,如果此时电机反向运转的话您可以捏一下刹车,系统会立即自动调整到正转方向。

一切都完成后请一定将Q孔的棕色学习线对插口拔下来后关闭电门锁。

4》重启电门锁后就可以转动转把运行了。

注意:不插学习对插口的后通电是不会自学习的;反之学习完成后忘记拔掉对插口的话每次通电都会进入自学习状态。

进行自学习前请将车架支起以免车子划倒,车架支起后不要带任何负载。

相关文档
最新文档
