疏水阀选型步骤1．凝结水负荷，如果没有负荷，可以参照凝结水计算公式，蒸汽凝结速率和正确的选型程序。

2．安全系数或经验系数的选取用户会发现，在蒸汽疏水阀的选型过程中，必须考虑安全系数。

比如，一组盘管一小时的凝结水量是250kg，但是在选择疏水阀的时候，考虑整个系统的安全运行，要求选用处理量为每小时750kg的疏水阀。

这个3:1的安全系数，考虑到了凝结速率的变化，偶尔出现的压降和系统设计的各种因素。

安全系数可以从1.5到10。

安全系数是以用户多年的使用经验为基础的。

结构影响安全系数比一般的负荷和压力变化更重要的是，蒸汽加热单元本身的设计。

蒸汽疏水阀的经济运行与阀孔的选择为了取得最佳运行效果，需要一个适当的安全系数，如果安全系数选得太大也会引起问题。

除了会增加疏水阀成本和安装费用以外，尺寸过大的疏水阀磨损会更快。

而且在疏水阀发生故障时，过大的疏水阀会损失更多的蒸汽，从而会引起水击和凝结水回水系统背压过高等问题。

3．压差即疏水阀前后压力之差，如：锅炉和蒸汽主管压力或减压阀下游压力与回水管线之间的压力差。

疏水阀必须能在这种压差下打开。

注：由于回水管线里有闪蒸凝结水，所以在升高该凝结水时，不要假定由于有了静压头，压差会减少工作压差：当用汽设备满负荷工作时，疏水阀进口的蒸汽压力可能会比蒸汽主管里的压力要低。

而凝结水回水总管的压力可能会比大气压力高（背压高如果工作压差不少于最大压差的80%，那么，在选择疏水阀时使用最大压差则是安全的。

所供蒸汽的调控，会引起压差的大幅度变化。

用汽设备的压力可能会降到大气压力，甚至更低（到真空）。

如果按照本手册的要求进行设计的话，这种情况不会妨碍凝结水的排放4．最大允许压力疏水阀必须能够承受系统最大压力或设计压力。

它不一定要在这个压差下工作，但必须能够承受这个压力。

例如，最大进口压力是2.5MPa，回水管线压力是1MPa。

但是疏水阀必须能承受住2.5MPa的最大允许压力。

因此而确定选择疏水阀体的材质影响压差的各种因素除了发生压力调节阀故障，压差一般只会比正常值或设计值略低一点。

疏水阀规格参数确定

4。

2 疏水阀得规格参数确定4.2、1 排水量得确定ａ) 凝结水量1) 对于连续操作得用汽设备,计算凝结水量(G cal)应采用工艺计算得最大连续用汽量;对于间断操作得用汽设备,(Gｃａl)应采用操作周期中得最大用汽量、２) 当开工时得用汽量大于上述数值时,可按具体情况加大安全系数[见下述第b)条款],或通过排污阀排放凝结水,或再并联一个疏水阀。

3)蒸汽管道、蒸汽伴热管得疏水量可取正常运行时产生得凝结水量计算值。

如果在开工时产生得凝结水量大于计算值,可通过排污阀排放、４) 蒸汽管道及阀门在开工时所产生得凝结水量式中G cal-—计算得凝结水量,kg/h;Ｗ1——钢管与阀门得总重,kg;W2——用于钢管与阀门得保温材料重量,kg;C１——钢管得比热容,ｋJ/(kg·k)碳素钢Ｃ１=０、5０２合金钢C１=0.4８6C2-—保温材料得比热容,kJ／(ｋg·ｋ)或取C2=0.837Δt１—-管材得升温速度,℃/min一般取△ｔ1=5℃/minΔt2——保温材料得升温速度,℃／min一般取Δt2=Δt1/2i1——工作条件下过热蒸汽得焓或饱与蒸汽得焓,kJ/kg; i2——工作条件下饱与水得焓,kJ/kg、5) 正常工作时蒸汽管道得凝结水量:式中Q——蒸汽管道散热量,kJ／h;Gｃａｌ、i１、i2同式(4、2—1)。

6) 表４.2—1为蒸汽伴管用汽量得经验数值。

b)安全系数由于疏水阀最大排水能力就是按照连续正常排水测得得,计算求得得设备或管道凝结水应乘以安全系数(n)。

安全系数受下列因素影响:1) 疏水阀得操作特性;2) 估计或计算凝结水量得准确性;３) 疏水阀得进出口压力。

如果凝结水量及压力条件可以准确确定,安全系数可以取小一些,以避免选用大尺寸得疏水阀,否则操作效率低,背压不正常,会降低使用寿命。

安全系数(ｎ)得推荐值见表4。

2-2。

c) 需要得排水量计算得排水量(G cａl)乘以安全系数(n)为需要得排水量(Ｇｒ),以此作为选择疏水阀得依据。

疏水阀选型

疏水阀选型必须提供疏水阀的疏水量也叫排水量（蒸汽消耗量）、疏水阀的工作压差、工作温度等工况参数，具体说明如下：1. 疏水阀的疏水量：选用疏水阀时，必须按设备每小时的耗汽量乘以选用倍率2-3倍为最大凝结水量，来选择疏水阀的排水量。

才能保证疏水阀在开车时能尽快排出凝结水，迅速提高加热设备的温度。

疏水阀排放能量不够，会造成凝结水不能及时排出，降低加热设备的热效率。

（当蒸汽加热设备刚开始送汽时，设备是冷的，内部充满空气，需要疏水阀把空气迅速排出，再排大量低温凝结水，使设备逐渐热起来，然后设备进入正常工作状态。

由于开车时，大量空气和低温凝结水，较低的入口压力，使疏水阀超负荷运行，此时疏水阀要求比正常工作时的排水量大，所以按选用倍率2-3倍来选择疏水阀。

）2. 疏水阀的工作压差：选用疏水阀时，不能以公称压力选疏水阀，因为公称压力只能表示疏水阀体壳承受压力等级，疏水阀公称压力与工作压力的差别很大。

所以要根据工作压差来选择疏水阀的排水量。

工作压差是指疏水阀前的工作压力减去疏水阀出口背压的差值。

疏水阀后背压计算方式是：（当疏水阀后凝结水排入大气时，疏水阀的出口背压为零。

如果把疏水阀排出的冷凝水集中回收，此时，疏水阀的出口背压是回水管的阻力、回水管抬升高度、二次蒸发器（回水箱）内压力三者之和。

）3. 机械型疏水阀的阀座号：机械型疏水阀按不同的工作压差段，分成多种规格阀座孔径的“阀座号”，每个工作压差段与“阀座号”组成一条坐标曲线的排水量，不同“阀座号” 的疏水量有很大差别。

机械型疏水阀应根据工艺条件的最高工作压差和最大排水量两者相对应的坐标曲线来选合适的“阀座号”。

不能以公称压力来定“阀座号”，如果选错“阀座号”，有可能出现疏水阀不工作或设备存水，影响设备正常运行。

4. 疏水阀的工作温度：选用疏水阀时，要根据管道蒸汽最高温度来选择能满足工艺条件要求的疏水阀。

管道蒸汽最高温度超过公称压力相对应的饱和蒸汽温度称为过热蒸汽，在过热蒸汽管道选择疏水阀时，应选用高温高压过热蒸汽专用疏水阀。

疏水阀的选型与安装

疏水阀的选型与安装一、疏水阀分类与工作原理疏水器按工作原理一般可分为三种类型：机械型、热静力型、热动力型。

疏水器性能比较表。

1、机械型1）自由浮球式蒸汽疏水阀自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。

2）倒吊桶式疏水阀倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。

倒吊桶式疏水阀能排空气，不怕水击，抗污性能好。

过冷度小，漏汽率小于3%，最大背压率为75%，连接件比较多，灵敏度不如自由浮球式疏水阀。

因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用。

2、热静力型1）双金属片式蒸汽疏水阀双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。

当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。

当冷凝水温度渐渐升高，双金属片感温元件开始弯曲变形，并把阀心推向关闭位置。

在冷凝水达到饱和温度之前，疏水阀完全关闭。

阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。

2）膜盒式蒸汽疏水阀膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。

装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。

阀门处于开启位置。

当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。

3、热动力型热动力式疏水阀是一种非常结实且工作方式简单的疏水阀（下图为圆盘式）。

这种疏水阀靠闪蒸蒸汽经过疏水阀时产生的动力作用工作。

在启动阶段，由于压力的作用，碟片被顶起，冷凝水和空气越过内侧阀座经碟片下部从外围出口的三个小孔排出。

疏水阀的选用

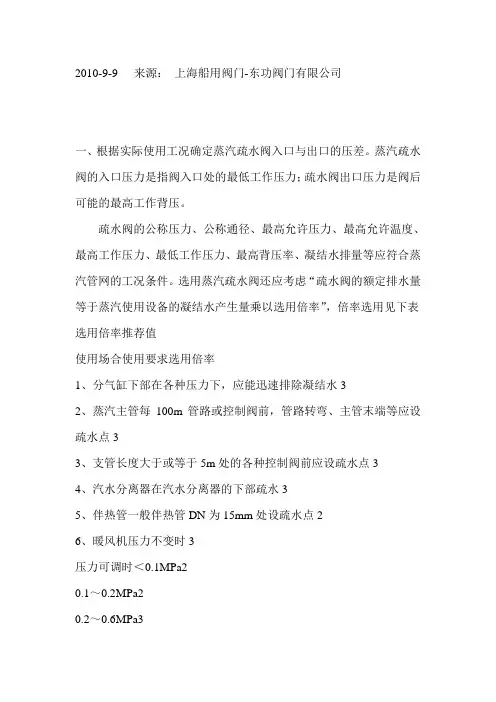

2010-9-9来源：上海船用阀门-东功阀门有限公司一、根据实际使用工况确定蒸汽疏水阀入口与出口的压差。

蒸汽疏水阀的入口压力是指阀入口处的最低工作压力；疏水阀出口压力是阀后可能的最高工作背压。

疏水阀的公称压力、公称通径、最高允许压力、最高允许温度、最高工作压力、最低工作压力、最高背压率、凝结水排量等应符合蒸汽管网的工况条件。

选用蒸汽疏水阀还应考虑“疏水阀的额定排水量等于蒸汽使用设备的凝结水产生量乘以选用倍率”，倍率选用见下表选用倍率推荐值使用场合使用要求选用倍率1、分气缸下部在各种压力下，应能迅速排除凝结水32、蒸汽主管每100m管路或控制阀前，管路转弯、主管末端等应设疏水点33、支管长度大于或等于5m处的各种控制阀前应设疏水点34、汽水分离器在汽水分离器的下部疏水35、伴热管一般伴热管DN为15mm处设疏水点26、暖风机压力不变时3压力可调时＜0.1MPa20.1～0.2MPa20.2～0.6MPa37、单路盘管加热液体快速加热3不需快速加热2多路并联盘管加热液体28、烘干室（箱）压力不变时2压力可调时39、溴化锂制冷设备蒸发器单效，压力≤0.1MPa2 双效，压力≤1MPa310、浸在液体中的加热盘管压力不变时2压力可调时0.1～0.2MPa2＞0.2MPa3虹吸排水511、列管式换热器压力不变时2压力可调时＜0.1MPa20.1～0.2MPa2＞0.2MPa312、夹套锅必须在夹套钢上方设排空气阀3单效多效蒸发器凝结水量＜21t/h3＞21t/h2层压机应分层疏水3消毒柜柜上方设排气阀3回转干燥圆桶表面线速度＜30m/s530～80m/s880～100m/s10二次蒸汽罐罐体直径应保证二次蒸汽速度≤5m/s，且罐体上部要设排空气阀3二、根据工艺条件确定在正常工作时可能产生的凝结水量，乘以修正系数，对照疏水阀的排水量选择某一型号的疏水阀。

三、疏水阀种类多，其结构原理不同，所以应根据不同的使用场合选用不同的结构形式（见表2）需要立即排出凝结水的场合，如蒸汽透平、蒸汽泵、蒸汽主管线等，不宜采用有过冷度的疏水阀，如脉冲式疏水阀和恒温型波纹管式疏水阀凝结水低于额定最大排水量15％时，不应选用脉冲式疏水阀，因为在这种条件下，新鲜蒸汽容易从排泄孔流失办公、学校、科研及住宅区周围附件，需要安静的环境，不宜选用噪音大的热动力式疏水阀，应选用恒温型疏水阀和浮球式疏水阀，因为它们动作迟缓，冲击力小室外工作的疏水阀，一般不宜选用机械性疏水阀，需要选用时，应有防冻保护用汽装置不允许积存凝结水，应选用能连续排除凝结水的疏水阀，如浮球式疏水阀在既要求排除凝结水，又要求及时排除不凝性气体的场合，应选用有排水、排气双重功能的疏水阀在蒸汽管网中，若需要利用工作背压回收凝结水时，应选用背压率高的疏水阀，如机械型疏水阀各种蒸汽供热设备推荐采用的蒸汽疏水阀类型蒸汽供热设备推荐采用的蒸汽疏水阀类型蒸汽主管、伴热管、蒸汽夹套圆盘式、浮球式汽水分离器浮球式暖分机、热风机组浮球式采暖用散热器波纹管式、双金属片式、膜盒式换热器蒸汽进口装有温度调节阀浮球式蒸汽进口不装温度调节阀双金属片式、浮球式蒸发器浮球式、敞口向下浮子式夹套锅双金属片式浸在液槽中加热盘管蒸汽进口装有温度调节阀浮球式蒸汽进口不装温度调节阀双金属片式、膜盒式液筒烘干机浮球式（带防汽锁装置），双金属片式干洗机圆盘式、双金属片式、膜盒式烘干室（箱）浮球式消毒器波纹管式、双金属片式硫化机浮球式、敞口向下浮子式层压机圆盘式、双金属片式低于大气压力的蒸汽供热设备泵式疏水文章链接：中国环保设备展览网/Tech_news/Detail/31810.html与上篇内容近似的一篇文章疏水阀的分类及选用发布时间：2010-6-3 10:28:00 点击数：143疏水阀是从贮有蒸汽的密闭容器内自动排出凝结水，同时保持不泄漏新鲜蒸汽的一种自动控制装置，在必要时也允许蒸汽按预定的流量通过。

疏水阀选型指南范文

疏水阀选型指南范文疏水阀是一种用于控制管道中液体流动的设备，主要用于排除管道中的凝结水和冷凝水，以保持管道的正常运行。

根据不同的工作原理和应用场景，疏水阀有多种不同的类型和选型指南。

本文将详细介绍疏水阀的选型指南，包括工作原理、分类、选型参数和注意事项等方面，以帮助读者更好地选择适合自己需求的疏水阀。

一、工作原理疏水阀的工作原理是利用流体的压力差，在一定的工作条件下将管道中的凝结水和冷凝水排出。

疏水阀通常由阀体、阀芯和控制装置等组成。

当管道中积聚了一定的凝结水或冷凝水时，疏水阀的控制装置感知到积水情况，通过开启或关闭阀芯来实现排水的目的。

不同类型的疏水阀有不同的控制装置和工作原理，如浮球式、浮子式、磁簧式、液位控制式等。

二、分类疏水阀的分类主要有以下几种类型：1.浮球式疏水阀：通过浮球的浮沉来控制阀芯的开启和关闭，适用于中小型管道系统。

2.浮子式疏水阀：通过浮子的浮沉来控制阀芯的开启和关闭，适用于大型管道系统。

3.磁簧式疏水阀：通过磁簧的吸附力来控制阀芯的开启和关闭，适用于高温高压的工况。

4.液位控制式疏水阀：通过液位控制器感知液位的高低来控制阀芯的开启和关闭，适用于需要精确控制的工况。

三、选型参数选择合适的疏水阀需要考虑以下几个重要的选型参数：1.工作压力：疏水阀的工作压力应与管道系统的工作压力相匹配，一般要比管道系统的最高工作压力略高一些。

2.工作温度：疏水阀的工作温度应与管道系统的工作温度相匹配，一般要比管道系统的最高工作温度略高一些。

3.排水能力：疏水阀的排水能力决定了它能否有效地排除管道中的凝结水和冷凝水。

排水能力应根据管道系统的需求进行合理选择。

4.材质选择：疏水阀的材质应根据管道介质的性质选择，一般常用的材质有铸铁、铸钢、不锈钢等。

5.安装方式：疏水阀的安装方式可以是立式安装、卧式安装或侧式安装，应根据实际情况选择合适的安装方式。

四、注意事项在选择和使用疏水阀时，还需要注意以下几个方面：1.合理确定疏水阀的数量和位置，以确保管道系统的正常排水。

疏水阀的选型与计算

疏水阀的选型与计算疏水阀是从贮有蒸汽的密闭容器内自动排出凝结水，同时保持不泄漏新鲜蒸汽的一种自动控制装置，在必要时也允许蒸汽按预定的流量通过。

在现代社会中，蒸汽广泛地应用于工农业生产和生活设施中，无论在蒸汽的输送管道系统，还是利用蒸汽来进行加热、干燥、保温、消毒、蒸煮、浓缩、换热、采暖、空调等工艺过程中所产生的凝结水，都需要通过蒸汽疏水阀排除干净，而不允许蒸汽泄漏掉。

按启闭件的驱动方式，蒸汽疏水阀可分为三类：由凝结水液位变化驱动的机械型蒸汽疏水阀；由凝结水温度变化驱动的热静力型蒸汽疏水阀；由凝结水动态特性驱动的热动力型蒸汽疏水阀。

蒸汽疏水阀是蒸汽使用系统的重要附件，其性能的优劣，对于系统的正常运行。

设备热效率的提高及能源的合理利用等方面具有重要作用。

⑪机械型蒸汽疏水阀这类疏水阀主要有密闭浮子式、敞口向上浮子式、敞口向下浮子式等。

这类型式的蒸汽疏水阀的工作原理运用了古老的阿基米德原理，性能可靠，能排除饱和水；但是体积比较大，较笨重。

又由于颠簸摇摆的环境对其阻汽排水性能有相当的影响，因此，不能适应火车、轮船及有较大震动的装置上使用。

⑫热静力型蒸汽疏水阀这类疏水阀主要有蒸汽压力式蒸汽疏水阀、双金属片式或热弹性元件式蒸汽疏水阀、液体或固体膨胀式蒸汽疏水阀。

这类疏水阀几乎与机械型疏水阀同时出现，最初是金属膨胀式蒸汽疏水阀，利用阀杆材料冷缩热胀的物理性能和凝结水温度的变化而实现阻汽排水作用。

但是这种型式的蒸汽疏水阀不能适应蒸汽压力变化较大和凝结水量不稳的场合，后来研制出利用液体膨胀的压力平衡波纹管式蒸汽疏水阀。

以上的问题得到了初步解决。

随着材料科学技术的发展，双金属片得到了广泛应用，研制出了双金属片式蒸汽疏水阀，它是利用双金属片受到温度变化而产生的变形实现阻汽排水作用的。

这种疏水阀体积小、重量轻，能排除大量空气，但是成本高。

⑬热动力型蒸汽疏水阀这类疏水阀有盘式蒸汽疏水阀、脉冲式蒸汽疏水阀、迷空式蒸汽疏水阀、孔板式蒸汽疏水阀。

疏水阀的选型指南(2)

简析疏水阀选型方法 (1)疏水阀的选型指南 (3)疏水阀的选型和安全系数表 (4)疏水阀的选型指南 (6)4-5疏水阀选型：理解参数 (7)疏水阀选型指南 (8)疏水阀正确选型指南 (12)蒸汽疏水阀选择指南 (12)简析疏水阀选型方法疏水阀及其选型方法疏水阀是自动排除加热设备或蒸汽管道中的蒸汽凝结水及空气等不凝气体，同时不泄漏蒸汽的一种装置。

由于疏水阀具有阻汽排水的作用，可使蒸汽加热设备均匀给热，充分利用蒸汽潜热防止蒸汽管道中发生水锤。

它是保证各种加热工艺设备所需温度和热量并能正常工作的一种节能产品。

2.1 疏水阀的分类疏水阀的品种很多，各有不同的性能。

疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。

“识别” 蒸汽和凝结水基于三个原理：密度差、温度差和相变。

根据三个原理制造出三种类型的疏水阀：机械型、热静力型、热动力型。

①机械型疏水阀也称浮子型疏水阀，是利用凝结水与蒸汽的密度差，通过凝结水液位的变化，使浮子（球状或桶状）升降带动阀瓣开启或关闭，达到阻汽排水目的。

机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备内不存水，能使加热设备达到最佳换热效率。

机械型疏水阀有自由浮球式、杠杆浮球式、浮桶式、倒吊桶式等；②热静力型疏水阀是利用蒸汽和凝结水的温度差引起感温元件的变型或膨胀带动阀心启闭阀门。

热静力型疏水阀的过冷度较大，一般过冷度为15 度到40 度，它能利用凝结水中的一部分显热，阀前始终存有高温凝结水，无蒸汽泄漏，节能效果显著。

热静力型疏水阀有波纹管式、蒸汽压力式或平衡压力式、双金属片式、液体膨胀式；③热动力型疏水阀是根据相变原理，靠蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。

因热动力式疏水阀的工作动力来源于蒸汽，因此蒸汽浪费较大。

热动力型疏水阀分为圆盘式、脉冲式、迷宫式或微孔式。

2.2 疏水阀选型说明蒸汽在输送、汽水分离、加热、干燥、保温、伴热、消毒、蒸馏、浓缩、蒸煮、换热、采暖、空调等加热工艺过程中，为保证各种设备工艺所需的温度热量，及时排出凝结水阻止蒸汽泄漏，必须安装疏水阀。

疏水阀参数

疏水阀参数1. 引言疏水阀是工业生产中常用的一种阀门，用于排除管道中的凝结水和其他杂质。

为了确保疏水阀的正常运行，需要合理选择和设置疏水阀的参数。

本文将介绍疏水阀的参数及其影响因素，帮助读者更好地了解疏水阀并正确使用。

2. 疏水阀参数2.1 主要参数主要参数是指影响疏水阀性能和工作条件的关键参数，包括以下几个方面：2.1.1 额定流量额定流量是指疏水阀能够排除的最大蒸汽或凝结水流量。

选择合适的额定流量是确保疏水阀正常工作的重要因素。

通常情况下，根据管道系统的设计需求和实际使用情况来确定额定流量。

2.1.2 排气能力排气能力是指疏水阀在排除凝结水同时能否有效排除管道中积聚的空气。

良好的排气能力可以避免管道系统内部产生过多空气而影响正常工作。

为了确保排气能力，需要根据管道系统的设计和实际情况选择合适的疏水阀。

2.1.3 最大工作压力最大工作压力是指疏水阀能够承受的最大压力。

选择适当的最大工作压力可以确保疏水阀在正常工作条件下不会发生泄漏或损坏。

2.1.4 温度范围温度范围是指疏水阀能够适应的工作温度范围。

不同材质和结构的疏水阀有不同的温度范围限制，需要根据具体情况进行选择。

2.2 其他参数除了主要参数外，还有一些其他参数也需要考虑：2.2.1 材质疏水阀通常由铸铁、不锈钢、铜等材质制成。

选择合适的材质可以提高疏水阀的耐腐蚀性和使用寿命。

2.2.2 结构类型常见的疏水阀结构类型包括浮球式、浮子式和喷嘴式等。

不同结构类型适用于不同的工作条件，需要根据具体需求进行选择。

2.2.3 接口形式疏水阀的接口形式有螺纹连接、法兰连接和焊接连接等。

根据管道系统的实际情况选择合适的接口形式。

2.2.4 阀门调节方式疏水阀可以通过手动、自动或电动方式进行调节。

根据实际需求选择合适的调节方式，以便实现更好的控制效果。

3. 疏水阀参数选择原则在选择疏水阀参数时，需要遵循以下原则：3.1 满足工艺要求根据工艺流程和管道系统的设计要求，选择合适的疏水阀参数。
