汽车构造图解
汽车构造原理图解
汽车构造（发动机，底盘，车身，电气设备）1. 发动机：发动机2大机构5大系：曲柄连杆机构；配气机构；燃料供给系；冷却系；润滑系；点火系；起动系。
2. 底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
3. 车身：车身安装在底盘的车架上，用以驾驶员、旅客乘坐或装载货物。
轿车、客车的车身一般是整体结构，货车车身一般是由驾驶室和货箱两部分组成。
4. 电气设备：电气设备由电源和用电设备两大部分组成。
电源包括蓄电池和发电机；用电设备包括发动机的起动系、汽油机的点火系和其它用电装置。
性能参数1. 整车装备质量（kg）：汽车完全装备好的质量，包括润滑油、燃料、随车工具、备胎等所有装置的质量。
2. 最大总质量(kg)：汽车满载时的总质量。
3. 最大装载质量(kg)：汽车在道路上行驶时的最大装载质量。
4. 最大轴载质量（kg）：汽车单轴所承载的最大总质量。
与道路通过性有关。
5. 车长(mm)：汽车长度方向两极端点间的距离。
6. 车宽(mm)：汽车宽度方向两极端点间的距离。
7. 车高(mm)：汽车最高点至地面间的距离。
8. 轴距(mm)：汽车前轴中心至后轴中心的距离。
9. 轮距(mm)：同一车轿左右轮胎胎面中心线间的距离。
10. 前悬(mm)：汽车最前端至前轴中心的距离。
11. 后悬(mm)：汽车最后端至后轴中心的距离。
12. 最小离地间隙(mm)：汽车满载时，最低点至地面的距离。
13. 接近角(°)：汽车前端突出点向前轮引的切线与地面的夹角。
14. 离去角(°)：汽车后端突出点向后轮引的切线与地面的夹角。
15. 转弯半径(mm)：汽车转向时，汽车外侧转向轮的中心平面在车辆支承平面上的轨迹圆半径。
转向盘转到极限位置时的转弯半径为最小转弯半径。
16. 最高车速(km/h)：汽车在平直道路上行驶时能达到的最大速度。
行驶系图解

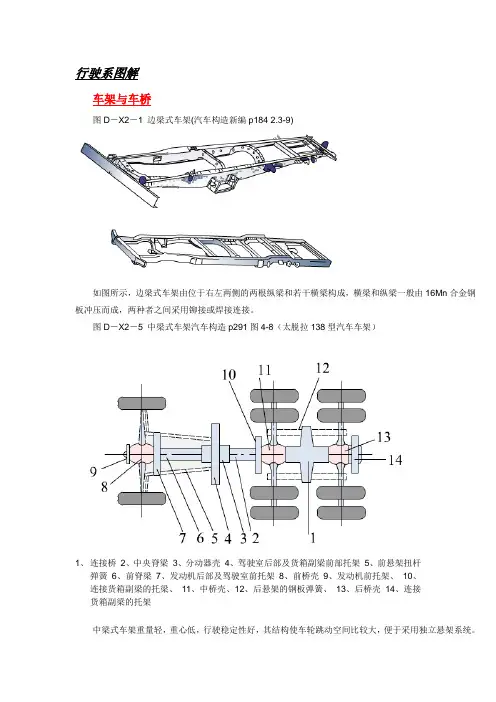

行驶系图解车架与车桥图D－X2－1 边梁式车架(汽车构造新编p184 2.3-9)如图所示，边梁式车架由位于右左两侧的两根纵梁和若干横梁构成，横梁和纵梁一般由16Mn合金钢板冲压而成，两种者之间采用铆接或焊接连接。
图D－X2－5 中梁式车架汽车构造p291图4-8（太脱拉138型汽车车架）1、连接桥2、中央脊梁3、分动器壳4、驾驶室后部及货箱副梁前部托架5、前悬架扭杆弹簧6、前脊梁7、发动机后部及驾驶室前托架8、前桥壳9、发动机前托架、10、连接货箱副梁的托梁、11、中桥壳、12、后悬架的钢板弹簧、13、后桥壳14、连接货箱副梁的托架中梁式车架重量轻，重心低，行驶稳定性好，其结构使车轮跳动空间比较大，便于采用独立悬架系统。
车架刚度和强度较大，中梁还能对传动轴有防尘作用。
但这种车架制造工艺复杂，精度要求高，使维护保养不方便。
另外横梁是悬臂梁，弯矩大，易在根部处损坏。
图D－X3－1解放CA10B汽车转向桥ca1041构造图册46幅(可简化)或1091第24幅.1、制动鼓2、轮毂3、4、轮毂轴承5、转向节6、油封7、衬套8、主销9、滚子止椎轴承10、前轴这类转向桥结构大体相同，主要由前梁，转向节，主销和轮毂等部分组成。
车桥两端与转向节绞接。
前梁的中部为实心或空心梁。
断开式转向桥见图D－X3－3。
行驶系新图6断开式转向桥的作用与非断开式转向桥一样，所不同的是断开式转向桥与独立悬架匹配，断开式车桥为活动关节式结构。
转向桥和支持桥都属于从动桥。
有些单桥驱动的三轴汽车，往往将后桥设计成支持桥,所示为可升降的支持桥。
支持桥如D－X3－4（新图11）图形名称：辐板式车轮p300 4-231-挡圈2-轮辋3-辐板4-气门嘴伸出口为了减轻轿车车轮质量，辐板选用较薄材料。
将辐板冲压成起伏形状，可以提高刚度。
辐板上开有若干孔，用以减轻质量，同时有利于制动器散热，安装时也便于用手拿车轮。
车轮总成图案p300 4-261-车轮螺栓2-气门嘴3-车轮饰板4-轮辐板5-轮辋6-于午线轮胎7-平衡块及夹子图形名称：载货汽车双式后轮行使系新图1在同一轮毂上安装两副相同的辐板和轮辋，就构成了双式车轮，这种车轮常用于负荷比较大的货车后桥上。
桑塔纳AJR发动机构造图解
桑塔纳AJR发动机构造图解汽车发动机的构造通常，发动机由包括机体在内的曲柄连杆机构、配气机构、冷却系、燃料供给系、润滑系、进排气系、点火系、起动机等组成。
机体气缸垫、气缸盖、衬垫、压条、气缸盖罩、气缸体、机油盘衬垫、机油盘曲柄连杆机活塞连杆组活塞、活塞环(气环、组合油环)、活塞销、构活塞销所环、连杆、连杆盖、连杆瓦、连杆螺栓曲轴飞轮组曲轴、飞轮气门组进排气门、气门座、气门导管、气门弹簧、配气机构气门弹簧座锁片、气门杆油封发气门传动组齿形皮带轮、凸轮轴、桶形液压挺杆动燃料供给系汽油箱、汽油泵、汽油滤清器、储油器、油机管、空气滤清器、化油器、进排气管、排气消声器机油盘(油底壳)、机油泵、机油滤清器、润滑系润滑油道与油管、油温与油压传感器、油温与油压表、限压阀、油标尺冷却系散热器、冷却泵、储液罐、风扇、节温器、气缸体、气缸盖内的水套、水温表点火系蓄电池、发电机、点火线圈、分电器(包括断电器)、高压线、火花塞起动机起动电机、操纵和传动机构下面，我再给大家碰上详细的说明图，大家可以自己对照着检查,红色部分为比较重要的部件。
.1、气缸垫2、气缸盖3、衬垫4、压条5、气缸盖罩6、气缸体7、机油盘衬垫8、机油盘(油底壳)1、曲轴V带轮2、曲轴正时齿形带轮3、曲轴4、连杆5、卡环6、活塞销7、活塞环带8、活塞9、油环 10、第二道气环 11、第一道气环12、止推环13、主轴承轴瓦 14、飞轮 15、连杆螺栓 16、连杆盖1、曲轴正时齿形带轮2、中间轴齿形带轮3、涨紧轮4、凸轮轴正时齿形带轮5、正时齿形带6、凸轮轴7、液压挺柱组件8、排气门9、进气门 10、挺柱体 11、柱塞 12、单向阀钢球 13、小弹簧 1,、托架 15、回位弹簧 16、油缸17、气门弹簧座锁片 18上气门弹簧座 19、气门弹簧 20、气门杆油封 21、气门1、温控开关真空接口2、温控开关3、温控开关曲轴箱和凸轮室通阀4、气阀空气滤清器壳体5、空气滤清器滤芯6、真空软管7、阀门8、阀门位置真空控制器9、进气软管 10、空气滤清器 11、化油器 12、油气分离器 13、汽油泵14、汽油滤清器 15回油管 16、供油管 17、油箱 18、快速排气管 19、细通气管20、加油口 21、汽油滤清器滤芯 22、油气分离器滤芯1、空气滤清器2、进排气歧管3、排气管4、前消声器5、中间消声器6、主消声器7、进气预热罩出口8、进气预热罩9、垫片 10、排气歧管 11、进气歧管 12、进气电预热器汽油泵为燃料供给系统重要组成部分)1、加油管2、快速排气管接口3、供油管接口4、细通气管接口5、回油管接口6、防热金属护板7、油面传感器插座8、油箱体9、油面传感器10、浮子11、集滤器 12、塑料护板 13、进油口14、出油口 15、回位弹簧 16、摇臂 17、进油单向阀 18、滤网 19、邮油单向阀 20、泵膜1、护罩2、电动风扇3、V带4、散热器5、从动风扇6、水泵带轮7、水泵组件8、气缸体水道9、气缸盖水道 10、热敏开关 11、进气歧管出水管 12、膨胀箱管 13.冷却液膨胀箱 14、排气管 15、冷却液下橡胶软管16、冷却液上橡胶软管17、电动风扇双速热敏开关 18、膨胀箱盖1、水泵带轮2、轴承3、水泵轴4、散热器5、曲轴带轮6、进气歧管7、加热器8、控制阀9、热敏开关 10、节温器 11、水泵叶轮 12、水泵壳体1、点火开关2、点火线圈3、绝缘盖4、初级线圈5、次级线圈6、分电器7、蓄电池8、点火控制器9、传动齿轮 10、真空提前装置 11、分电器主轴 12、分火头 13、分电器盖 14、离心提前装置1、调节器2、后罩盖3、转子4、后端盖5、定子6、轴承7、轴8、风扇9、前端盖 10、V带轮 11、后端盖 12、电刷 13、换向器 14、电枢 15、前端盖 16、超越离合器 17、拨叉 18、电磁开关 19、定子大众桑塔纳AJR发动机发动机零部件图例气门罩盖气缸盖气缸盖螺栓凸轮轴及皮带轮凸轮轴轴承盖液压挺柱气门组进气歧管排气歧管气缸体气缸垫活塞、活塞环及活塞销连杆连杆轴承瓦曲轴曲轴轴承盖曲轴轴承瓦正时皮带涨紧轮皮带护罩正时皮带油底壳水泵燃油分配器曲轴位置传感器曲轴皮带轮喷油器暖风五通水管进排气接口垫节气门阀体机油滤清器底座机油滤清器机油泵发电机支架发电机皮带涨紧轮发电机点火线圈爆震传感器。
图解汽车构造与原理 pdf
图解汽车构造与原理 pdf
抱歉，我无法提供pdf文件。
不过，我可以为你提供汽车构造和原理的图解文字描述。
对于每个部分，我将尽力避免使用相同的标题文字。
1. 发动机部分：
- 燃油进入燃料系统，通过喷油器喷入气缸内
- 气缸内的活塞向下运动，将燃油压缩并点燃
- 燃烧产生的能量被转化为机械能，推动曲轴转动
2. 传动系统：
- 曲轴将能量传递给离合器或扭矩转换器
- 离合器或扭矩转换器将能量传递给变速器
- 变速器通过齿轮的组合来改变发动机输出的转速和扭矩
3. 轮胎和悬挂系统：
- 轮胎提供了车辆与地面之间的接触
- 悬挂系统支持车辆并吸收道路上的颠簸
- 悬挂系统由弹簧、减震器和控制臂等部件组成
4. 制动系统：
- 制动踏板传递力量给刹车蓄能器或主缸
- 刹车蓄能器或主缸通过液压系统将力量传递给制动器
- 制动器与轮胎接触，通过摩擦减慢车辆速度
5. 转向系统：
- 驾驶员通过方向盘传递转向指令
- 转向机构将转向指令传递给悬挂系统上的转向节
- 转向节通过操作轮胎的方向使车辆转向
6. 电气系统：
- 电瓶存储电能，提供车辆启动所需的电流
- 发电机通过曲轴带动，并将机械能转化为电能
- 电能被送往电气设备，如点火系统、灯光和音响
这些是汽车构造和原理的一些基本部分，它们共同作用以使汽车能够行驶并提供所需的功能。
请注意，由于文字数量的限制，上述描述仅提供了简要概述。
实际文中内容可能更为详细。
汽车基本原理及发动机零部件分解
Micro Global Proprietary Information
Jan 2014
26
1.2、配气机构 配气机构由气门组与气门传动组组成（图例）
Micro Global Proprietary Information
Jan 2014
27
1.2.1、气门组（图例）
气门组由气门、气门导管、气门油封、气门弹簧、气门弹簧座、气门锁夹等组成（图例） ➢ 气门，密封燃烧室，控制发动机内燃料的输入与 废气排出
Micro Global Proprietary Information
Jan 2014
18
1.1.1、曲轴飞轮组 曲轴飞轮组主要由曲轴、飞轮、曲轴皮带轮与正时齿轮等组成，安装在气缸体上面。
Micro Global Proprietary Information
Jan 2014
19
➢ 曲轴，承受来自连杆的力，将活塞的上下运动转变为曲轴的旋转运动并输出（如下图）
➢ 节气门，控制，监测进气量的多少 ，间接控制喷油量（如图）
Micro Global Proprietary Information
Jan 2014
35
1.2.4、排气系统部件名称构造图解
排气系统主要由排气歧管、三元催化器、消音器、排气管等组成（如图）
➢ 三元催化器，安装在汽车排气系统中的 净化装置，减少污染排放，使尾气排放 达标（如图）
汽车基本原理及发动机零部件分解
Micro Global Proprietary Information
Jan 2014
1
汽车原理
0
汽车基本原理
1 完成现场工艺异常处理规定编制。
0 完成图纸、文件管控等相关工发作动机标拆准解化（建汽设油的）执行。 2完成设备标准化操作流程、操作细则等规定的编制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
排气孔
点火燃烧
火花塞
进气孔
进气
扫气孔
排气
二、二冲程柴油机工作原理
扫气泵 压缩 喷油器 排气
空 气
换气
排气门
废 气 燃烧
思考
二冲程发动机与四 冲程发动机相比， 有何优点？
1. 理论上它的功率应等于四 冲程发动机的二倍。
2. 由于作功频率较大，二冲 程发动机的运转比较均匀 平稳。 3. 构造简单，质量较小。 4. 易受磨损和经常需要修理 的运动部件数量较少。
第2章
传动系概述
2.2 汽车驱动形式与传动系统布置 2.2.2 传动系统的布置形式
1．发动机前置后轮驱动(FR) FR的优点是：附着力大，易获得足够的驱动力， 整车的前后重量比较平衡，操控稳定性较好。缺点是： 传动部件多、传动系统质量大，贯穿乘座舱的传动轴 占据了舱内的地台空间。
第2章
传动系概述
汽车构造概述
一、总论
现代汽车类型 汽车的总体构造 汽车的主要技术参数 汽车的行驶原理
§1 现代汽车类型
1）轿车
2）客车
3）货车
4）牵引车和汽车列车 5）特种车 6）工矿自卸车 7）农用汽车
8）越野汽车
1、按排量分类
类型 微型 ≤1.0
轿车的分类
车型 夏利、奥拓
发动机排量（L）
普通型
不同点
汽油机
汽油与空气缸外混合，进 入可燃混合气
柴油机
进入气缸的是纯空气
电火花点燃混合气
有点火系 无喷油器
高温气体加热柴油燃烧
无点火系 有喷油器
§2.3 二冲程发动机的工作原理
• 二冲程发动机 • 二冲程汽油发动机工作原理 • 二冲程柴油发动机工作原理
一、二冲程汽油机工作原理
1、结构
压缩混合气
4．发动机后置后轮驱动(RR) RR的优点是：结构紧凑，没有沉重的传动轴，也没有 复杂的前轮转向兼驱动结构。缺点是：后轴荷较大，在操 控性方面会产生与FF相反的转向过度倾向。
第2章
传动系概述
2.2 汽车驱动形式与传动系统布置 2.2.2 传动系统的布置形式
5．四轮驱动(4WD) 4WD的优点是：四个车轮均有动力，地面附着率最大， 通过性和动力性好。
压缩比过大的不良后果
返回
压缩比过大的不良后果
名称 成因
由于气体压力和 温度过高，在燃 烧室内离点燃中 心较远处的末端 可燃混合气自燃 而造成的一种不 正常燃烧。 由于燃烧室内炽 热表面与炽热处 (如排气门头，火 花塞电极，积炭 处)点燃混合气产 生的另一种不正 常燃烧。
现象
火焰以极高的速 率向外传播，形 成压力波，以声 速向前推进。当 压力波撞击燃烧 室壁时就发出尖 锐的敲缸声。
压力 75~90 kPa 600~1500 kPa
进气行程 压缩行程
作功行程
排气行程
2200~2800(瞬时最高) 3~5MPa (瞬时最高) 1500~1700(作功终了) 300~500 kPa (作功终了)
900~1200
105~125 kPa
柴油机工作时各行程状态参数
状态 行程
温度(K) 320~350 800~1000
第1章
汽车底盘概述
1.2 汽车底盘的组成
3．转向系 汽车转向系是用来保持或者改变汽车行 驶方向的机构。在汽车转向行驶时，还要 保证各转向轮之间有协调的转角关系。驾 驶员通过操纵转向系统，使汽车保持在直 线或转弯运动状态，或者使上述两种运动 状态互相转换。 转向系包括：转向操纵机构、转向器、 转向传动机构等部分。
第1章
汽车底盘概述
1.2 汽车底盘的组成
2．行驶系 汽车行驶系的功用是接受发动机经传动系传来 的转矩，并通过驱动轮与路面间附着作用，产生 路面对汽车的牵引力，以保证整车正常行驶；此 外，它应尽可能缓和不平路面对车身造成的冲击 和振动，保证汽车行驶平顺性，并且能与汽车转 向系很好地配合工作，实现汽车行驶方向的正确 控制，以保证汽车操纵稳定性。 行驶系包括：车架，车桥，悬架和车轮等部分。
§2.2 四冲程发动机的简单工作原理
一、四冲程汽油机的工作原理
1、进气行程 2、压缩行程 3、作功行程 4、排气行程
单缸四冲程汽油机的工作过程
温度370~440 K， 压力75~90 kPa
进气行程
排气门关闭
P
活 塞
上 止 点
下 止 点
进气门开启
大气压力线
r a
示功图：表示活塞在不同位置时气缸内气 体压力的变化情况。
c r b a
作功终了：温度 1500~1700 K， 压 力300~500 kPa
示功图
V
进气门关闭
排气行程
排气门打开
P c
大气压力线 残余废气
上 Z 止 点
下 止 点
r V
b
活 塞
温度900~1200 K 压 力105~125 kPa
示功图
二、四冲程柴油机的工作原理
温度300~370K 压力800~900 kPa 温度800~1000K 压力3~5 MPa 进 气 门 温度800~1000K 压力105~400 kPa 终了：温度 800~1000K压力 105~400 kPa 纯 空 气 喷油器
后果
还会引起发动机过热， 功率下降，燃油消耗量 增加等一系列不良后果。 严重爆燃时甚至造成气 门烧毁、轴瓦破裂，火 花塞绝缘体击穿等。
爆燃
表面 点火
伴有强烈的较沉 闷敲击声。
产生的高压会使发动机 机件负荷增加，寿命降 低。
返回
四冲程发动机工作状态
状态 行程
温度(K) 370~440 600~800
2、按货箱型式分类
栏板式 罐式
自卸式
平台式
箱式
篷式
货车的分类
3、按汽车质量分类：
类型
微型 轻型 中型 重型
总质量（t）
＜ 1.8 1.8~6 ＞1.6~ ≤2.5 ＞ 14
牵引车
EQ4166G型牵引车采用武之6×4驱动方式，装备东风康明 斯6BTA5.9型增压、中冷柴油发动机， φ380mm离合器， 先进的平衡悬挂系统，HFB52型整体式动力转向器，9吨 级中、后桥。
五大系统
冷却系
润滑系 起动系
进气门
排气门
推杆
挺柱
■ 配气机构
■ 曲柄连杆 机构
正时齿轮
连杆
活塞
曲轴
飞轮
摇臂 凸轮轴
桑塔纳发动机结构示意图
桑塔纳发动机冷却系示意图
桑塔纳发动机润滑系示意图
压缩比
定义：压缩前气缸中气体的最大容积与压缩后的最小容积 之比称为压缩比。用ε表示。
ε= Va/Vc
现代化油器式发动机压缩 比一般为6～9(轿车有的达9～ 11)。上海桑塔纳轿车汽油机 压缩比为8.2。
第2章
传动系概述
2.2 汽车驱动形式与传动系统布置 2.2.2 传动系统的布置形式
3．发动机中置后轮驱动(MR) MR的优点是：轴荷分配均匀，具有很中性的操控特性。 缺点是：发动机占去了座舱的空间，降低了空间利用率和 实用性，因此MR大都是追求操控表现的跑车。
第2章
传动系概述
2.2 汽车驱动形式与传动系统布置 2.2.2 传动系统的布置形式
2.2 汽车驱动形式与传动系统布置 2.2.2 传动系统的布置形式
2．发动机前置前轮驱动(FF) FF的优点是：降低了车厢地台，操控性有明显的转向不足特性， 另外其抗侧滑的能力也比FR强。缺点是：上坡时驱动轮附着力会减小； 前轮由于驱动兼转向，导致结构复杂、工作条件恶劣。
a)发动机纵向布置
b)发动机横向布置
单缸发动机结构示意图
§2.1 基本术语
上止点 下止点 活塞行程(S) 曲柄半径(R) 气缸工作容积(V h ) 发动机排量(VL) 燃烧室容积(Vc ) 气缸总容积(Va ) 工作循环 Vh= πD2· S ×10-6/4 （L） D——气缸直径mm S——活塞行程mm VL= V h × i
按汽车的长度分类：
类型 车辆长度（m）
微型 轻型 中型 大型 超大型
＜3.5 3.5~7 7~10 10~12 ＞12（铰接式） 10~12（双层）
客车的分类
按车身型式分类：
长（短）头客车 箱形客车
流线型客车
铰接式客车 双层客车
货车的分类
1、按驾驶室总成结构型式分类 长头车
短头车
平头车
货车的分类
主编：沈锦 机械工业出版社
第1章
汽车底盘概述
1.2 汽车底盘的组成
汽车底盘的作用是支承、安装汽 车发动机及其各部件、总成，形成汽 车的整体造型，并接受发动机的动力， 使汽车产生运动并按驾驶员的操控而 正常行驶的部件。 汽车底盘由传动系、行驶系、转向 系和制动系四部分组成。
第1章
汽车底盘概述
1.2 汽车底盘的组成
第一章
汽车底盘概述
1.2 汽车底盘的组成
4．制动系 制动系是汽车装设的全部制动和减速系 统的总称，其功能是使行驶中的汽车减低 速度或停止行驶，或使已停驶的汽车保持 不动。 制动系包括：制动器、制动传动装置。 现代汽车制动系中还装设了制动防抱死装 置。
汽车底盘构造与检修
第一部分 汽车传动系统
传动系概述 离 合 器 手动变速器 自动变速器 万向传动装置 驱 动 桥 四轮驱动/全轮驱动系统 汽车巡航控制系统
§2.4 发动机的分类
水冷发动机 车用内燃机 风冷发动机 车用内燃机 四冲程发动机 二冲程发动机 化油器式发动机 直接喷射式发动机发动机
汽油发动机
车用内燃机 柴油发动机
车用内燃机
单缸发动机
多缸发动机
车用内燃机
