船舶结构
船舶结构与货运
船舶结构与货运船舶结构与货运船舶结构是指船体整体的组成部分，包括甲板、船底、壳体、船首、船尾等部分。
船舶结构的设计是确保船舶安全、稳定的重要因素。
在货运方面，船舶结构也是保证货物安全运输的关键因素之一。
首先，船舶结构设计需充分考虑航行水域和船舶可靠性。
对于不同水域、不同用途的船舶，其结构设计应根据实际情况进行相应的调整，以保证船舶能够承受恶劣天气带来的冲击，以及在航行中能够保持稳定。
同时，在船舶结构设计时，应充分考虑船舶可靠性，采用高品质的船舶材料，确保船体的强度和耐用性。
其次，在货运方面，船舶结构同样必须保证货物可以安全运输。
在货物运输中，船舶结构设计应考虑到货物的重量、体积、形状等因素，以确保货物能够得到有效的承载和固定。
另外，船舶的装载、卸载设施也是非常重要的，特别是在重型设备和散装货物运输时，如何进行有效的固定和卸载，能够对货物运输安全起到至关重要的作用。
第三，船舶结构必须符合国际标准和相关规定。
为确保船舶结构的安全性，国际海事组织等国际组织制定了许多规定，例如国际海上人命安全条约、国际船舶结构规范、国际整备规则等。
这些规定是保障船舶结构安全的重要依据，各国的船舶结构设计也必须符合这些规定。
最后，船舶结构对于船舶运行成本也有着重要的影响。
为了确保船舶的耐久性和可靠性，在结构设计时应进行合理的材料和工艺选择，以减少船舶的维修和保养成本。
此外，船舶结构的合理设计还能够优化货物装载和卸载的效率，提高运输效率，从而在船舶运输过程中降低成本。
综上所述，船舶结构和货物运输之间有着密切的联系，船舶的结构设计是保障货物运输安全和稳定的重要环节之一。
设计人员应根据不同的用途和水域等实际情况进行相应的设计，充分考虑货物的特性和航行的安全，以确保船舶结构的稳定性和可靠性，同时也能够减少运输的成本。
船舶结构的类型和特点船舶结构主要包括以下几个部分：船底结构、船体结构、船舶装配等。
不同类型的船舶结构有着不同的特点和适用范围，下面介绍一些主要的船舶结构类型和特点。
船舶各部位名称及结构特点

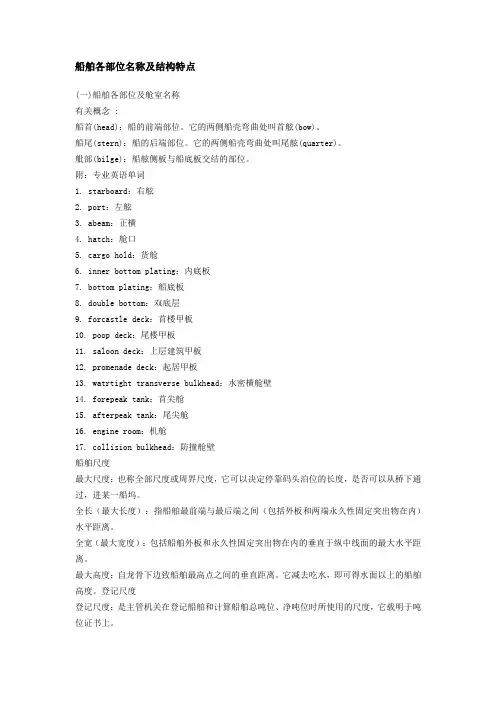

船舶各部位名称及结构特点(一)船舶各部位及舱室名称有关概念 :船首(head)：船的前端部位。
它的两侧船壳弯曲处叫首舷(bow)。
船尾(stern)：船的后端部位。
它的两侧船壳弯曲处叫尾舷(quarter)。
舭部(bilge)：船舷侧板与船底板交结的部位。
附：专业英语单词1. starboard：右舷2. port：左舷3. abeam：正横4. hatch：舱口5. cargo hold：货舱6. inner bottom plating：内底板7. bottom plating：船底板8. double bottom：双底层9. forcastle deck：首楼甲板10. poop deck：尾楼甲板11. saloon deck：上层建筑甲板12. promenade deck：起居甲板13. watrtight transverse bulkhead：水密横舱壁14. forepeak tank：首尖舱15. afterpeak tank：尾尖舱16. engine room：机舱17. collision bulkhead：防撞舱壁船舶尺度最大尺度：也称全部尺度或周界尺度，它可以决定停靠码头泊位的长度，是否可以从桥下通过，进某一船坞。
全长（最大长度）：指船舶最前端与最后端之间（包括外板和两端永久性固定突出物在内）水平距离。
全宽（最大宽度）：包括船舶外板和永久性固定突出物在内的垂直于纵中线面的最大水平距离。
最大高度：自龙骨下边致船舶最高点之间的垂直距离。
它减去吃水，即可得水面以上的船舶高度。
登记尺度登记尺度：是主管机关在登记船舶和计算船舶总吨位、净吨位时所使用的尺度，它载明于吨位证书上。
登记长度：在上甲板的上表面上，自首柱前缘到尾柱后缘的水平距离；无尾柱时，则量至舵杆中心。
登记宽度：在船舶最大宽度处，两舷外板外表面之间的水平距离。
登记深度：在船舶纵中剖面的登记长度中点处，从上甲板下表面往下量至内底板上表面的垂直距离。
船舶结构与设备课件
3
自动化设备
采用自动化技术，实现船舶设备的远程监控和智 能控制，提高设备的可靠性和维护性。
船舶结构与设备的智能化发展
01
智能化监测与诊断
通过传感器和智能化技术，实时监测船舶结构和设备的工作状态，实现
故障预警和自动诊断。
02
智能决策支持
利用大数据和人工智能技术，为船舶运营和管理提供智能决策支持，提
高运营效率。
船舱
位于甲板下方，用于装 载货物或燃油等物资。
桅杆和烟囱
桅杆用于安装导航和通 信设备，烟囱用于安装 船舶发动机的排气管。
船舶结构材料
钢材
是船舶结构的主要材料，具有强度高、耐腐蚀等 特点。
木材
在小型船舶上仍被使用，具有质轻、易加工等特 点。
复合材料
如玻璃钢、碳纤维等，在某些特殊用途的船舶上 使用，具有轻质、高强度等特点。
04
船舶结构与设备的维护与 管理
船舶结构的维护与管理
定期检查船体结构
结构加固与修理
包括船壳、甲板、船舱等部位，确保 结构完整无损，无锈蚀、裂缝等现象。
根据需要对船体结构进行加固或修理， 确保船舶安全性能。
船体涂层保护
定期对船体涂层进行维护，保持涂层 的完整性和防腐蚀性能。
船舶设备的维护与管理
设备日常检查
蒸汽轮机
利用蒸汽机推动船舶前进的系统，具有功 率大、效率高等优点，但维护成本较高。
船舶导航设备
雷达 利用无线电波探测目标并确定其 位置和运动状态的航海电子设备， 具有全天候、全天时、远距离探 测能力。
自动识别系统（AIS） 利用GPS和通信技术实现船舶自 动识别和信息交换的设备，有助 于提高船舶航行安全。
人员培训与分工
船只的结构方式

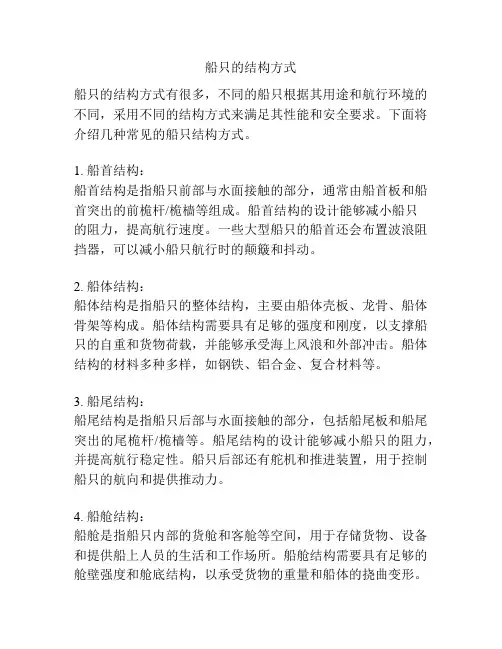

船只的结构方式船只的结构方式有很多，不同的船只根据其用途和航行环境的不同，采用不同的结构方式来满足其性能和安全要求。
下面将介绍几种常见的船只结构方式。
1. 船首结构：船首结构是指船只前部与水面接触的部分，通常由船首板和船首突出的前桅杆/桅樯等组成。
船首结构的设计能够减小船只的阻力，提高航行速度。
一些大型船只的船首还会布置波浪阻挡器，可以减小船只航行时的颠簸和抖动。
2. 船体结构：船体结构是指船只的整体结构，主要由船体壳板、龙骨、船体骨架等构成。
船体结构需要具有足够的强度和刚度，以支撑船只的自重和货物荷载，并能够承受海上风浪和外部冲击。
船体结构的材料多种多样，如钢铁、铝合金、复合材料等。
3. 船尾结构：船尾结构是指船只后部与水面接触的部分，包括船尾板和船尾突出的尾桅杆/桅樯等。
船尾结构的设计能够减小船只的阻力，并提高航行稳定性。
船只后部还有舵机和推进装置，用于控制船只的航向和提供推动力。
4. 船舱结构：船舱是指船只内部的货舱和客舱等空间，用于存储货物、设备和提供船上人员的生活和工作场所。
船舱结构需要具有足够的舱壁强度和舱底结构，以承受货物的重量和船体的挠曲变形。
在大型船只中，船舱结构还需要布置货物固定设备和防火隔离措施。
5. 船舶甲板结构：船舶甲板是船只上层的平台式结构，用于容纳舰船的设备、起重装置、导航设备和乘客空间等。
船舶甲板结构需要具备足够的抗弯刚度和承载能力，以保证船舶运行时的稳定性和安全性。
甲板结构的布局和设备的安装应符合操作的便利性和人员的安全要求。
总的来说，船只的结构方式是根据其用途和航行环境的不同来选择的，结构设计需要满足船只强度、稳定性、航行速度和舒适性等方面的要求。
船只的结构方式对于船只的性能和安全性起着重要的作用，需要经过严谨的设计和工程计算。
船舶主要结构
船舶由主船体和上层建筑两部分组成：一、主船体主船体，也可称为船舶主体。
它通常是指上甲板（或强力甲板）以下的船体，是船体的主要组成部分。
船舶主体是由甲板和外板组成一个水密的外壳，内部被甲板、纵横舱壁及其骨架分隔成许多的舱室。
外板，是构成船体底部、舭部及舷侧外壳的板，俗称船壳板。
甲板，是指在船深方向把船体内部空间分隔成层的纵向连续的大型板架。
按照甲板在船深方向位置的高低不同，自上而下分别将甲板称为：上甲板、第二甲板、第三甲板。
上甲板，是船体的最高一层全通（纵向自船首至船尾连续的）甲扳。
第二、三??甲板，统称为下甲板。
沿着船长方向不连续的一段甲板，称为平台甲板，简称为平台。
在双层底上面的一层纵向连续甲板称为内底扳。
舱壁，是将船体内部空间分隔成舱室的竖壁或斜壁，沿着船宽方向设置的竖壁，称为横舱壁；沿着船长方向布置的竖壁，称为纵舱壁。
在船体最前面一道位于船首尖舱后端的水密横舱壁，称为防撞舱壁，又称船首尖舱舱壁。
位于尾尖舱前端的水密横舱壁，称为船尾尖舱舱壁。
二、上层建筑在上甲板上，由一舷伸至另一舷的或其侧壁板离舷侧板向内不大于船宽B（通常以符号B 表示船宽）4%的围蔽建筑物，称为上层建筑，包括船首楼、桥楼和尾楼。
其他的围蔽建筑物称为甲板室。
但是，通常不严格区分时，将上甲板以上的各种围蔽建筑物，统称为上层建筑。
（一）船首楼位于船首部的上层建筑，称为船首楼。
船首楼的长度一般为船长L（通常以符号L表示船长）10%左右。
超过25% L的船首楼，称长船首楼。
船首楼一般只设一层；船首楼的作用是减小船首部上浪，改善船舶航行条件；首楼内的舱室可作为贮藏室等舱室。
（二）桥楼位于船中部的上层建筑，称为桥楼。
桥楼的长度大于15%L，且不小于本身高度6倍的桥楼，称长桥楼。
桥楼主要用来布置驾驶室和船员居住处所。
（三）船尾楼位于船尾部的上层建筑，称为船尾楼。
当船尾楼的长度超过25%L时，称为长尾楼。
船尾楼的作用可减小船尾上浪，保护机舱，并可布置船员住舱及其他舱室。
船舶结构——精选推荐

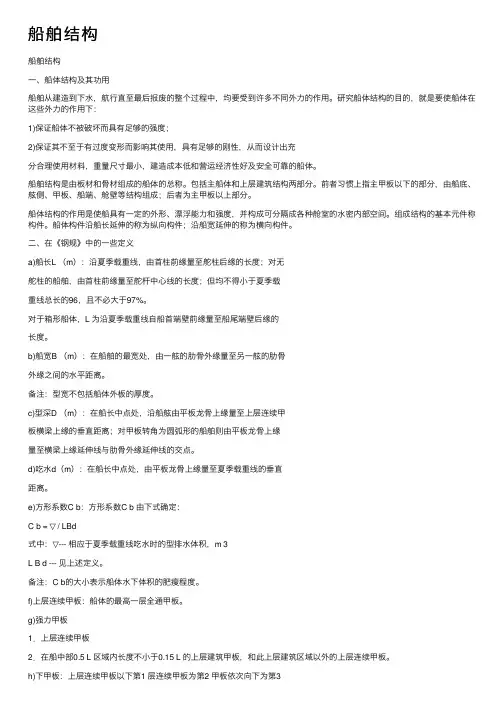

船舶结构船舶结构⼀、船体结构及其功⽤船舶从建造到下⽔，航⾏直⾄最后报废的整个过程中，均要受到许多不同外⼒的作⽤。
研究船体结构的⽬的，就是要使船体在这些外⼒的作⽤下：1)保证船体不被破坏⽽具有⾜够的强度；2)保证其不⾄于有过度变形⽽影响其使⽤，具有⾜够的刚性，从⽽设计出充分合理使⽤材料，重量尺⼨最⼩，建造成本低和营运经济性好及安全可靠的船体。
船舶结构是由板材和⾻材组成的船体的总称。
包括主船体和上层建筑结构两部分。
前者习惯上指主甲板以下的部分，由船底、舷侧、甲板、船端、舱壁等结构组成；后者为主甲板以上部分。
船体结构的作⽤是使船具有⼀定的外形、漂浮能⼒和强度，并构成可分隔成各种舱室的⽔密内部空间。
组成结构的基本元件称构件。
船体构件沿船长延伸的称为纵向构件；沿船宽延伸的称为横向构件。
⼆、在《钢规》中的⼀些定义a)船长L （m）：沿夏季载重线，由⾸柱前缘量⾄舵柱后缘的长度；对⽆舵柱的船舶，由⾸柱前缘量⾄舵杆中⼼线的长度；但均不得⼩于夏季载重线总长的96，且不必⼤于97%。
对于箱形船体，L 为沿夏季载重线⾃船⾸端壁前缘量⾄船尾端壁后缘的长度。
b)船宽B （m）：在船舶的最宽处，由⼀舷的肋⾻外缘量⾄另⼀舷的肋⾻外缘之间的⽔平距离。
备注：型宽不包括船体外板的厚度。
c)型深D （m）：在船长中点处，沿船舷由平板龙⾻上缘量⾄上层连续甲板横梁上缘的垂直距离；对甲板转⾓为圆弧形的船舶则由平板龙⾻上缘量⾄横梁上缘延伸线与肋⾻外缘延伸线的交点。
d)吃⽔d（m）：在船长中点处，由平板龙⾻上缘量⾄夏季载重线的垂直距离。
e)⽅形系数C b：⽅形系数C b 由下式确定：C b = ▽ / LBd式中：▽--- 相应于夏季载重线吃⽔时的型排⽔体积，m 3L B d --- 见上述定义。
备注：C b的⼤⼩表⽰船体⽔下体积的肥瘦程度。
f)上层连续甲板：船体的最⾼⼀层全通甲板。
g)强⼒甲板1．上层连续甲板2．在船中部0.5 L 区域内长度不⼩于0.15 L 的上层建筑甲板，和此上层建筑区域以外的上层连续甲板。
船舶主要部位结构图
船舶主要部位结构图船舶部位名称船舶各部位名称如图所示。
船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。
连接船首和船尾的直线叫首尾线（fore and aft line center line, centre line）。
首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。
与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。
船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。
最上一层船首尾的统长甲板称上甲板（upper deck）。
这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。
少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。
主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。
在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。
如驾驶台甲板（b ridge deck）、救生艇甲板（life-boat deck）、等等在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱（tween dec k），也叫二层舱或二层柜。
看来这是以前设计的船，现在的船机舱基本在尾部。
中机型的效率不太好。
船舶部位、尺度和标志一、船舶各部位及舱室名称有关概念船首(head)：船的前端部位。
船舶结构介绍
（四）油、水等舱柜的设置 一般来说，燃油舱、淡水舱及炉水舱可以设置在任何位置，主要考 虑充分利用不宜装货或作业的狭窄处所，力求简化管路和不致于引 起不良的纵倾和稳性等问题。 燃油舱：一般布置于双层底内，小部分可以存放在机舱平台上。 滑油舱柜：一般布置于机舱平台上。 淡水舱及炉水舱：一般布置于双层底、首尾尖舱。 压载水舱：一般布置于双层底、首尾尖舱、舷边舱和顶边舱。
四、船舶证书
对一般国际航行货船（总吨大于500），船上应具备如下证书文 件（所持证书必须为正本）： 1、国籍证书。 2、船体入级证书（适用时） 3、轮机入级证书（适用时） 4、国际吨位证书 5、国际载重线证书或免除证书 6、货船构造安全证书 7、货船设备安全证书 8、货船无线电安全证书
9、国际防止油污证书 10、最低安全配员证书 11、安全管理证书 12、船长、高级船员和船员证书 13、国际船舶保安证书 14、交通工具卫生证书 15、免予除鼠证书 16、关于油污损害民事赔偿责任的保险或其他财务保证的证书（载 重量2000吨以上油轮）
中国船级社
船舶结构
CCS湛江分社 梁创
目录
一. 船舶结构
1.船舶类型
2.结构特点 3.船舶总布置概况
二. 船舶载重线 三. 船舶吨位 四. 船舶证书 五. 船检的性质及任务
船舶类型
对于不同类型的船舶，以上层建筑来分，可以分为三岛式船和平板船； 以机舱位置来分，可以分为中机型船和尾机型船；以用途来分，可以 分为干货船，液货船和客船等……。
总吨位（GT）：是指按照《船舶吨位丈量规范》的有关规定计算 得到的船内围蔽处所的登记吨数。
净吨位（NT）：是不计及船员舱室、机舱处所等非营利容积而计 量可用于营业的有效容积而得到的登记吨位
总吨位的作用：
三大主流船舶结构特点
⒊抗扭箱上的甲板、外板、和纵舱壁板都需加厚
甲板结构特点
⒈单层甲板纵骨架式
⒉为提高装卸效率，散货船的每个货舱设2 ~3个舱口，且舱口宽度较大
⒊货舱顶部舷边设三角形顶边水舱
⒈一般是单层甲板纵骨架式，小型油船也有采用横骨架式
⒉采用高腹板的甲板纵桁（制荡纵桁）、强横梁和密集的甲板纵骨
⒊纵骨架式（船长大于190m）
离船底和甲板0.1D以内的舷侧纵骨应连续穿过横舱壁
⒋双壳油船（载重量大于5000t的油船必须设置）
1由舷边舱和双层底组成，其空间可作为压载舱
2纵骨间距与舷侧纵骨间距相同
3双壳内与货油舱壁的水平桁同一高度处应设置纵向连续的平台（不可开人孔）。
⒈采用双层壳板结构，形成舷边舱
⒊在横舱壁下、舱长的中点以及距横舱壁1/4舱长处都应设实肋板
舷侧结构特点
⒈舷顶部、舭部设有顶边舱、底边舱
⒉一般为单舷侧单一肋骨，肋骨的下端用肘板与顶底边舱连接
⒊总长在150m以上的新建散货船要用双舷侧
⒈过去的老式油船都采用单舷侧结构，其特点是采用高腹板的构件和高大肘板
⒉中小型油船采用横骨架式
由主肋骨和舷侧纵桁组成
三大主流船舶结构特点
散货船
油船
集装箱船
船底结构特点
⒈纵骨架式双层底结构(肋板间距不大于2.5m，船底纵桁间距不大于3.6m)
⒉广泛采用箱Biblioteka 中底桁结构⒊靠近舷侧设有底边舱(有设置纵骨和无纵骨两种形式)
⒈过去的老式油船的货油舱底一半多采用纵骨架式单层底结构，现代的大中型油船一般都是双底双舷侧结构
⒉根据船的大小设置1~3道纵舱壁，将船宽方向分隔成2~4个货油舱
船体制图(结构部分)
Logo
船舶结构
图 双壳油船横剖面示意图
Company Logo
Logo
船舶结构
图 双壳油船横剖面结构图
Company Logo
Logo
船舶结构
内河船受航道和吃水的限制，船长较短，船型宽而扁平， 吃水浅，因此大多数中小型的内河船舶都采用单一横骨 架式结构。图所示为内河小型货船的横剖面结构。其甲 板、底部和舷侧均采用横骨架式单层结构。底部略向两 舷升高。
Company Logo
Logo
船舶结构
船体的基本组成
通常船体可大致分为主船体（hull）和上层建筑 （superstructure）两部分。 上层建筑：首楼（forecastle）、桥楼（bridge）、尾楼 （poop）及甲板室（deck house）。 主船体包括：船首（stem）、船中（midship）和船尾 （stern）；
Company Logo
Logo
船舶结构
主船体是船体结构的主要部分，是由船底（ship bottom）、 舷侧（ship side）、上甲板（upper deck）围成的水密的 空心结构。其内部空间又由水平布置的下甲板（lower deck）、沿船宽方向垂直布置的横舱壁（transverse bulkhead）和沿船长方向垂直布置的纵舱壁（longitudinal bulkhead）分隔成许多舱室。货船上通常有货舱、机舱、 首尖舱和尾尖舱等舱室。首、尾端的横舱壁也叫首尖舱舱壁 （forepeak bulkhead）和尾尖舱舱壁（afterpeak bulkhead）。
Company Logo
Logo
船舶分类
小结
船舶的分类多种多样，较为常规的分类方法是按照用途 分类。油船、集装箱船、散货船是最为常规的船型，也是占 世界造船总量前三的船型。 此外，这里解释一下船、舰和艇的概念。 船：通用词，多用于常规民用或者特殊用途的。 舰：大型水面战斗船只。 艇：小型水面战斗船只、高速水面船和水下航行类。
船舶结构名称
船舶结构名称
1.船体：指整艘船的主体部分，由船底、船侧、船头、船尾等组成。
2.船底：船体的下部结构，形成船的底部。
3.船侧：船体的侧部结构，形成船的侧面。
4.船头：船体前端的结构，用于分割水流和减小水阻。
5.船尾：船体后端的结构，用于控制船舶的移动方向。
6.船面：指船底和船侧的交界处，在水中形成船体的曲面。
7.船厂：建造船舶的场所，通常设备有船台、吊车等。
8.船舱：船体内部被划分为多个隔间，方便装载货物和调整船舶的平衡。
9.船梯：船舶内部连接不同舱室的工具，通常是一种上下楼的结构。
10.预留舱：船体内部的预留空间，通常用于装载重量较大的货物。
船舶修造知识点总结图解
船舶修造知识点总结图解一、船舶结构船舶的结构由船体和船舶设备组成，船体主要包括船体骨架和外壳结构，船舶设备包括动力设备、辅助设备和配套设备。
1. 船舶的分类根据用途和功能，船舶可以分为货船、客船、工程船和军舰等不同类型。
2. 船体结构船体结构是船舶的骨架，主要包括船体骨架和外壳结构。
船体骨架由船体纵向骨架和船体横向骨架组成，外壳结构由船体甲板和船体舱室组成。
3. 船舶设备船舶设备包括动力设备、辅助设备和配套设备。
动力设备主要包括主机、推进器和舵机等，辅助设备主要包括发电机、压缩机和脱水机等，配套设备主要包括船舶通信设备、航行设备和防污设备等。
4. 船舶建造材料船舶建造材料有钢、铝合金、复合材料等，其中钢材是最常用的船体材料，铝合金和复合材料逐渐在船舶建造中得到应用。
5. 船舶建造工艺船舶建造工艺包括坯料加工、船体组装和设备安装。
坯料加工主要包括钢板预制和零部件加工，船体组装主要包括船体骨架组装和外壳组装，设备安装主要包括设备安装和设备调试。
6. 船舶检验认证船舶建造过程中需要进行船级社的检验认证，确保船舶建造符合国际和国内的相关标准和规范。
二、船舶安全船舶安全是船舶修造的核心问题，包括结构安全、设备安全和航行安全等多个方面。
1. 结构安全船舶结构安全主要包括船体结构的强度和稳性。
船体结构的强度包括船体的纵向和横向强度，船体的稳性包括船舶的稳态和运动稳性。
2. 设备安全船舶设备安全主要包括船舶动力设备的可靠性和辅助设备的完备性。
船舶动力设备的可靠性包括主机的功率和推进器的效率，辅助设备的完备性包括船舶的供电系统和压气系统。
3. 航行安全航行安全主要包括船舶的导航安全和气象安全。
船舶的导航安全包括航行设备和通信设备的可靠性，气象安全包括船舶在不同气象条件下的适航性。
三、船舶维护船舶维护是延长船舶使用寿命、保障船舶运营安全的重要措施，主要包括船舶的日常维护、定期维护和特别维护。
1. 船舶日常维护船舶的日常维护主要包括船舶清洁、润滑和防腐等工作。
船舶主要部位结构图
船舶主要部位结构图船舶部位名称船舶各部位名称如图所示。
船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。
连接船首和船尾的直线叫首尾线（fore and aft line center line, centre line）。
首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。
与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。
船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。
最上一层船首尾的统长甲板称上甲板（upper deck）。
这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。
少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。
主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。
在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。
如驾驶台甲板（b ridge deck）、救生艇甲板（life-boat deck）、等等在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱（tween dec k），也叫二层舱或二层柜。
看来这是以前设计的船，现在的船机舱基本在尾部。
中机型的效率不太好。
船舶部位、尺度和标志一、船舶各部位及舱室名称有关概念船首(head)：船的前端部位。
船只的结构方式
船只的结构方式船只是人类利用水力推动的交通工具，具有特殊的结构和设计。
船只的结构方式有许多种，不同类型的船只采用不同的结构方式，以适应不同的航行条件和功能需求。
一、船体结构船只的船体是船只最基本的结构，它是船只的骨架。
船体可以分为船首、船尾和船体中部三个部分。
船首是船只前部，通常呈尖形，有利于减少阻力和提高航行速度。
船尾是船只后部，通常较宽，有利于提供稳定性和操纵性。
船体中部是船只的主体部分，通常呈长方形或扁平形，用于容纳货物、设备和乘客。
二、甲板结构船只的甲板是船体上方的平台，用于存放货物、设备和乘客。
甲板通常分为主甲板和上层甲板两个部分。
主甲板位于船体中部，是船只上最大的平台，用于存放货物和设备。
上层甲板位于主甲板上方，通常用于船只的操作和乘客的休息。
三、舱室结构船只的舱室是船体内部的空间，用于存放货物、设备和乘客。
舱室通常分为货舱、机舱和客舱三个部分。
货舱是用于存放货物的舱室，通常位于船体的中部和底部。
机舱是用于存放船只的动力设备和控制系统的舱室，通常位于船体的中部和后部。
客舱是用于乘客休息和居住的舱室，通常位于船体的上层部分。
四、推进装置船只的推进装置是用于推动船只前进的设备。
推进装置通常分为螺旋桨、舵和推进器三个部分。
螺旋桨是最常见的推进装置，通过旋转产生推力，推动船只前进。
舵是用于改变船只航向的装置，通过调整舵角来改变船只方向。
推进器是一种辅助推进装置，通常用于提高船只的操纵性和机动性。
五、船舶设备船只的船舶设备包括生活设备、安全设备和导航设备等。
生活设备包括船舱、餐厅、休息室等，用于提供乘客的生活和休息所需。
安全设备包括救生艇、救生圈、灭火设备等，用于保障船只和乘客的安全。
导航设备包括雷达、GPS、罗盘等，用于船只的导航和定位。
六、船只分类根据用途和功能不同，船只可以分为货船、客船、战舰等多种类型。
货船主要用于运输货物，通常具有较大的载货量和载货容积。
客船主要用于载客和旅游，通常具有较大的乘客舱室和舒适的设施。
船舶主要构件结构图（原创）
船舶主要构件结构图（原创）船舶各部位名称如图所示。
船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。
连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。
首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。
与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。
船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。
最上一层船首尾的统长甲板称上甲板（upper deck）。
这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。
少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。
主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。
在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。
如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等。
在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。
上层建筑分船楼和甲板室两大类型。
所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。
船舶结构基本知识简介
渔船
总结词
主要用于海洋捕捞的船舶，分为近海渔船和远洋渔船。
详细描述
渔船的主要特点是具有捕捞设备和网具等专用装置。根据作业海域，渔船可分为近海渔船和远洋渔船 。近海渔船通常较小，适合近海捕捞作业；而远洋渔船则较大，具备更强的抗风浪能力，适合远洋捕 捞作业。渔船的结构和设备需满足捕捞作业的需求，确保捕捞作业的安全和效率。
02 船舶结构组成
船壳
船壳是船舶的外壳，由钢板焊接而成， 主要起到支撑船体和保护内部结构的 作用。
船壳的钢板厚度根据部位和功能不同 而有所差异，如船底和舷侧的钢板较 厚，而船首和船尾的钢板较薄。
船壳的形状和尺寸根据船舶类型和用 途而有所不同，如货船、客船、油轮 等。
甲板
甲板是船舶的上部结构，位于船 壳之上，分为一层或多层。
独木舟
由一根树干挖空制成，是早期人类常用的水上交 通工具。
帆船
古代的帆船已具备现代帆船的雏形，利用风力进 行航行。
工业革命时期的船舶
蒸汽船
利用蒸汽机作为动力源，取代了传统的人力或帆力。
铁甲船
采用铁甲覆盖船体，提高了船只的防御能力。
复合船体
采用铁甲覆盖木质船体的复合结构，结合了铁船和木船的优点。
现代船舶
木材的缺点是易受潮、易腐朽 和易受虫蛀，因此需要定期进 行保养和维护。
钢材
钢材是现代船舶的主要材料之一，具有强度高、耐腐蚀、耐磨和耐压等 特点。
钢材可以加工成各种形状和规格，广泛用于制造船壳板、甲板、舱壁、 货舱、桅杆等。
船舶结构
1.2.5 结构细则主要构件：船体的主要支撑构件（大骨材）称为主要构件,如强横梁、甲板纵桁；强肋骨、舷侧纵桁；实肋板、船底桁材；舱壁桁材等。
主要构件的布置,应确保结构的有效连续性：①避免剖面或高度的突然变化；②当构件在舱壁或其他主要构件的两侧对接时, 应保证其位置在同一直线上（厚度按理论线对正）；③构件应构成一个连续性的支撑 , 并尽可能构成一个完整的环形框架；④主要环形框架的接合处应做成圆角。
一般圆角半径应不小于邻接构件的腹板高度。
主要构件的规格1.2.5.2主要构件的腹板厚度t w应不小于S w/100 (mm), 且在液体舱内应不小于8mm; 在干货舱内t w应不小于7mm。
其中S w为腹板上的水平扶强材间距或无扶强的腹板高度 (mm);主要构件的腹板高度d w：甲板结构通常不小于 1.6倍次要构件的腹板高度；舷侧和舱壁结构不小于 2.5倍次要构件的腹板高度。
1.2.5.3主要构件面板的剖面积A f一般应不超过d w t w／150(cm2 )，主要构件的面板厚度t f应不小于其腹板厚度t w 。
其中d w t w为腹板的面积(mm2) ；d w为腹板的高度(mm)，t w为腹板的厚度(mm)。
主要构件的加强1.2.5.4主要构件应设置防倾肘板。
当主要构件为对称剖面时 , 应每４个骨材间距设置防倾肘板；当主要构件为非对称剖面时 , 应每隔1根骨材设置防倾肘板。
主要构件承受集中载荷处也应设置防倾肘板。
在主要构件端肘板的趾端处,如腹板高度与其厚度之比大于55时,也应设置防倾肘板或加强筋。
主要构件的防倾肘板：高度应伸至主要构件的面板；宽度应不小于其高度的40%；厚度t b(mm) 应不大于主要构件的腹板厚度；次要构件：一般是指板的扶强构件（小骨材）,如横梁、肋骨、纵骨、舱壁扶强材、组合肋板的骨材等。
1.2.6.1除本篇另有规定外，次要构件的端部连接应符合本条的规定。
1.2.6.2次要构件的端部一般应设置连接肘板，如图 1.2.6.2所示。
船舶的基本结构
船舶的基本结构船舶由主船体、上层建筑及其他各种配套设备所组成。
1、主船体主船体是指上甲板及以下由船底、舷侧、甲板、首尾与舱壁等结构所组成的水密空心结构，为船舶的主体部分。
主船体各组成部分的含义如下：1）船底：为主船体的底部结构，有单层底和双层底两种结船舶由主船体、上层建筑及其他各种配套设备所组成。
1、主船体主船体是指上甲板及以下由船底、舷侧、甲板、首尾与舱壁等结构所组成的水密空心结构，为船舶的主体部分。
主船体各组成部分的含义如下：1）船底：为主船体的底部结构，有单层底和双层底两种结构形式。
其横向两侧以圆弧形式（称其为舭部，）逐渐向上过渡至舷侧。
2）舷侧：为主船体两侧的直立部分。
两舷舷侧在过渡至近船舶前后两端时，逐渐成线型弯曲接近并最终会拢（该两会拢段部分分别称船首和船尾）。
其中，前部的线型弯曲部分称首舷（又称首部），后部的线型弯曲部分称尾舷（又称尾部，）。
构成船底、舷侧及舭部外壳的板，通常称船舶外板，俗称船壳板。
3）甲板：为主船体垂向上成上下层并沿船长方向水平布置的大型纵向连续板架。
按自上而下位置的不同，自上甲板开始向下依次为二层甲板（第二甲板）、三层甲板（第三甲板）等。
（1）上甲板：为船体的最高一层全通甲板，又称上层连续甲板。
其它各层甲板统称为下甲板。
（2）平台甲板：为沿船长方向布置并不计人船体总纵强度的不连续甲板，如舵机间甲板即为平台甲板。
4）舱壁：为主船体内垂向方向上布置的结构，有横舱壁和纵舱壁两种（详细内容见船体结构部分）。
2、上层建筑上层连续甲板上由一舷伸至另一舷的或其侧壁板离船壳板向内不大于4% 船宽的围蔽建筑称上层建筑，即首楼、桥楼和尾楼，其他的围蔽建筑称甲板室。
1）长上层建筑与短上层建筑：长度大于0.15L，且不小于其高度6 倍的上层建筑为长上层建筑，不符合长上层建筑条件的为短上层建筑。
客船及客货船的上层建筑属长上层建筑，其他船舶的上层建筑一般属短上层建筑。
位于首部的上层建筑称首楼。
