CA6140车床拨叉831003 夹具设计说明书

合集下载

CA6140车床拨叉(831003)零件的机械加工工艺及夹具设计

CA6140车床拨叉(831003)零件的机械加工工艺及夹具设计

一、设计题目设计拨叉零件的机械加工工艺规程及工艺设备二、原始资料(1) 被加工零件的零件图1张(2) 生产类型:大批大量生产三、上交材料(1) 被加工工件的零件图1张(2) 毛坯图1张(3) 机械加工工艺过程卡片(参附表1) 1张(4) 与所设计夹具对应那道工序的工序卡片1张(4) 夹具装配图1张(5) 夹具体图1张(6) 课程设计说明书(5000~8000字) 1份说明书主要包括以下内容(章节)①目录②摘要(中外文对照的,各占一页)③零件工艺性分析④机械加工工艺规程设计⑤指定工序的专用机床夹具设计⑥方案综合评价与结论⑦体会与展望⑧参考文献列出参考文献(包括书、期刊、报告等,10条以上)课程设计说明书一律用A4纸、纵向打印.四、进度安排(参考)(1) 熟悉零件,画零件图2天(2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4) 编写说明书3天(5) 准备及答辩2天五、指导教师评语成绩:指导教师日期成绩评定采用五级分制,即优秀、良好、中等、及格和不及格。

优秀:设计方案合理并新颖,设计说明书及设计图纸规范、内容丰富。

在设计过程中勤奋好学、有创新思想;良好:设计方案合理,设计说明书及设计图纸比较规范、内容比较丰富。

在设计过程中勤奋好学、有创新思想;中等:设计方案一般,设计说明书及设计图纸欠规范、内容一般。

在设计过程中比较勤奋、创新思想不明显;及格:设计方案不完善,存在一些小错误,说明书及设计图纸欠规范、内容一般。

在设计过程中勤奋精神不够:不及格:设计方案有严重错误,设计说明书及设计图纸不规范、内容浅薄。

在设计过程中勤奋好学精神不够。

摘要机械制造技术基础课程设计是我们在学完了大学的全部基础课、专业基础课以及专业课后进行的。

这是我们在进行毕业设计之前对所学的各科课程一次深入的综合性总复习,也是一次理论联系实际的训练。

因此,他在我们的大学四年生活中占有重要的地位。

ca6140车床拨叉831003夹具设计说明书

ca6140车床拨叉831003夹具设计说明书

C A6140车床拨叉831003夹具设计说明书(总13页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除课程设计说明书设计题目:设计“CA6140车床拔叉”零件的机械加工工艺规程及工艺装备(大批生产)设计者 XXX指导教师 XXX前言通过所学的专业课知识(《公差与配合》、《工程材料》、《机械原理》、《机械设计制造》、《机械制造技术基础》等)和金工实习使我们对机械设计制造有了一定的感性和理性认识。

这次机床工艺及夹具设计让我们对所学的专业课得以复习、巩固和应用。

是理论和实践相结合的有效手段。

不仅为大四的毕业设计做准备,而且为以后的工作打下一定的基础。

在这次设计中,我们主要设计C6140拨叉的夹具。

在设计中阅读大量的参考资料并且得到老师的指导由于能力有限在设计中难免有不足之处,恳请各位老师、同学批评指正。

一、零件的分析(一)零件的作用题目给定的零件是C6140拨叉(见附图1)它位于车床变速机构中,主要其换挡作用。

通过拨叉的拨动使车床滑移齿轮与不同的齿轮啮合从而达到要求的主轴转速。

宽度为30mm的面的尺寸精度要求很高,在拨叉工作工程中,和如果拨叉和槽的配合尺寸精度不高或者它们之间的空隙很大时。

滑移齿轮就达不到很高的定位精度,这样滑移齿轮就不能很好的与其他齿轮进行正确有效的啮合。

从而影响整个传动系统的工作。

所以拨叉宽度为30mm的面和槽之间要达到很高的配合精度。

(二)零件的工艺分析CA6140拨叉共有两组加工表面:1、这一组加工表面包括:A端面和轴线与A端面相垂直的花键底孔2、这一组加工表面包括: 六个方齿花键孔,及Φ25mm花键底孔两端的2×75°倒角。

对于两组加工表面可先加工一组表面,再用专用夹具加工另一组表面。

二、工艺规程设计(一)确定毛坯的制造形式此次所设计的拨叉材料为HT200,根据材料成型工艺可知用金属型铸造。

CA6140车床拨叉831007课程设计说明书

CA6140车床拨叉831007课程设计说明书

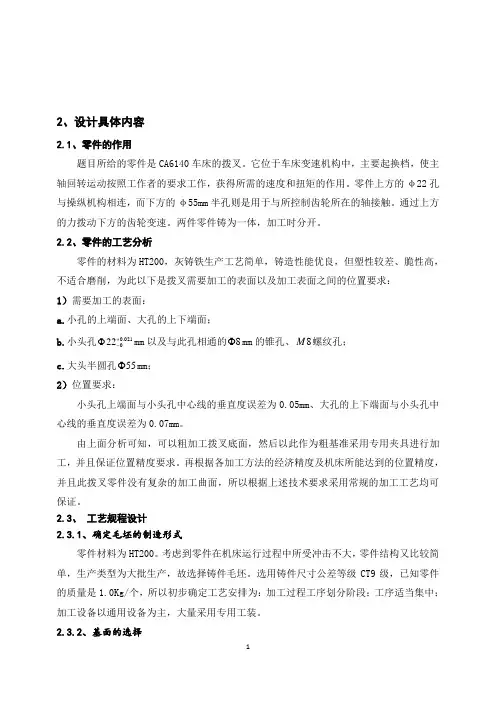

2、设计具体内容2.1、零件的作用题目所给的零件是CA6140车床的拨叉。

它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求工作,获得所需的速度和扭矩的作用。

零件上方的φ22孔与操纵机构相连,而下方的φ55mm 半孔则是用于与所控制齿轮所在的轴接触。

通过上方的力拨动下方的齿轮变速。

两件零件铸为一体,加工时分开。

2.2、零件的工艺分析零件的材料为HT200,灰铸铁生产工艺简单,铸造性能优良,但塑性较差、脆性高,不适合磨削,为此以下是拨叉需要加工的表面以及加工表面之间的位置要求: 1)需要加工的表面:a.小孔的上端面、大孔的上下端面;b.小头孔0.02122+-Φmm 以及与此孔相通的8Φmm 的锥孔、8M 螺纹孔; c.大头半圆孔55Φmm ; 2)位置要求:小头孔上端面与小头孔中心线的垂直度误差为0.05mm 、大孔的上下端面与小头孔中心线的垂直度误差为0.07mm 。

由上面分析可知,可以粗加工拨叉底面,然后以此作为粗基准采用专用夹具进行加工,并且保证位置精度要求。

再根据各加工方法的经济精度及机床所能达到的位置精度,并且此拨叉零件没有复杂的加工曲面,所以根据上述技术要求采用常规的加工工艺均可保证。

2.3、 工艺规程设计 2.3.1、确定毛坯的制造形式零件材料为HT200。

考虑到零件在机床运行过程中所受冲击不大,零件结构又比较简单,生产类型为大批生产,故选择铸件毛坯。

选用铸件尺寸公差等级CT9级,已知零件的质量是1.0Kg/个,所以初步确定工艺安排为:加工过程工序划分阶段;工序适当集中;加工设备以通用设备为主,大量采用专用工装。

2.3.2、基面的选择基面的选择是工艺规程设计中的重要工作之一。

基面选择得正确与合理,可以使加工质量得到保证,生产效率得以提高。

否则,加工工艺过程中会问题百出,更有甚者,还会造成大批报废,使生产无法正常进行。

(1)粗基准的选择:以零件的底面为主要的定位粗基准,以两个小头孔外圆表面为辅助粗基准。

CA6140拨叉831007说明书(铣断)

CA6140拨叉831007说明书(铣断)

机械制造工艺与夹具设计课程设计说明书设计课题:机械制造工艺与夹具设计专业班级:级机械制造与自动化学生姓名:指导教师:设计时间: 2010.10.25-2010.11.12 -------------学院-----------------学院机械制造工艺与夹具设计课程设计任务书指导教师:教研室主任:年月日-----学院机械制造工艺与夹具课程设计成绩评定表专业:机械制造与自动化班级:------- 学号:-----------姓名:-----年月日目录第一章机械加工工艺规程设计 (5)第一节序言 (5)第二节零件的分析 (6)零件的作用 (6)(一) 确定毛坯的制造形式 (7)(二) 基面的选择 (7)(三)制定工艺路线 (9)(四)机械加工余量、工序尺寸及公差的确定: (17)第二章夹具设计 (19)设计总结 (20)参考文献 (21)第一章机械加工工艺规程设计第一节序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习。

就我个人而言,我希望能通过这次课程设计,了解并认识一般机器零件的生产工艺过程,巩固和加深已学过的技术基础课和专业课的知识,理论联系实际,对自己未来将从事的工作进行一次适应性训练,从中锻炼自己分析问题、解决问题的能力,为今后的工作打下一个良好的基础,并且为后续课程的学习大好基础。

由于能力所限,设计尚有许多不足之处,恳请各位老师给予指导。

第二节零件的分析零件的作用零件实物图题目所给的零件是CA6140车床的拨叉。

它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求工作,获得所需的速度和扭矩的作用。

零件上方的φ22孔与操纵机构相连,二下方的φ55半孔则是用于与所控制齿轮所在的轴接触。

通过上方的力拨动下方的齿轮变速。

两件零件铸为一体,加工时分开。

零件的工艺分析零件的材料为HT200,灰铸铁生产工艺简单,铸造性能优良,但塑性较差、脆性高,不适合磨削,为此以下是拨叉需要加工的表面以及加工表面之间的位置要求1.小头孔以及与此孔相通的的锥孔、螺纹孔2.大头半圆孔Ф553.小头孔端面、大头半圆孔上下Ф73端面,大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm,小头孔上端面与其中心线的垂直度误差为0.05mm。

CA6140车床拨叉831003课程设计说明书

CA6140车床拨叉831003课程设计说明书

机械制造技术课程设计说明书设计题目: CA6140车床拨叉813003零件的机械加工工艺规程及夹具设计学生:学号:班级:指导教师:大学工程学院机械系201 年月日目录序言------------------------------------------------------------------------------------------------1 1.零件的工艺性分析---------------------------------------------------------------------------1 1.1拨叉的用途---------------------------------------------------------------------------------1 1.2拨叉的技术要求---------------------------------------------------------------------------11.3审查拨叉的工艺性------------------------------------------------------------------------12.确定毛坯制造方式和毛坯简图------------------------------------------------------------2 2.1选择毛坯------------------------------------------------------------------------------------2 2.2确定毛坯尺寸公差和机械加工余量--------------------------------------------------22.3绘制毛坯简图------------------------------------------------------------------------------33.拟定拨叉工艺路线---------------------------------------------------------------------------3 3.1选择定位基准------------------------------------------------------------------------------3 3.2表面加工方法的选择---------------------------------------------------------------------3 3.3加工阶段的划分---------------------------------------------------------------------------4 3.4工序集中与分散---------------------------------------------------------------------------4 3.5工序顺序的安排---------------------------------------------------------------------------4 3.6确定加工路线------------------------------------------------------------------------------43.7工艺过程卡---------------------------------------------------------------------------------54.机械加工余量、工序尺寸及毛坯尺寸的确定-------------------------------------------55.确定切削用量及基本工时------------------------------------------------------------------7 5.1粗铣80×30面-----------------------------------------------------------------------------75.2精铣80×30面-----------------------------------------------------------------------------86.夹具的设计------------------------------------------------------------------------------------9 6.1切削力及夹紧力的计算------------------------------------------------------------------9 6.2定位基准的选择----------------------------------------------------------------------106.3夹具的组成-------------------------------------------------------------------------------107.参考文献-------------------------------------------------------------------------------------118.设计的感想与体会-------------------------------------------------------------------------12序言机械制造工艺学课程设计是我们学完大学的全部基础课·技术基础课以及大部分专业课之后进行的。

CA6140车床831007拨叉说明书

CA6140车床831007拨叉说明书

——CA6140车床拨叉学院名称: 机械工程学院 专 业: 机械设计制造及其自动化 班 级: 姓 名: 学 号: 指导教师姓名: 指导教师职称:2011年06月JIANGSU TEACHERS UNIVERSITY OF TECHNOLOGY 工艺设计课程设计目录第1章零件分析 (2)1.1零件的作用 (2)1.2设计任务 (2)1.3零件的工艺分析 (5)1.3.1需要加工的表面 (5)1.3.2基面的选择 (5)1.3.3工艺规程的制定 (6)设计总结 (8)参考文献 (9)第1章零件分析1.1零件的作用题目所给的零件是CA6140车床上的拨叉,他位于车床变速箱内。

主要作用是用于车床的变速起换档作用,使主轴回转运动按照工作者的要求工作,获得所需的速度和扭矩。

零件上方的Ф40孔与操纵机构相连,二下方的Ф55半孔则是用于与所控制齿轮所在的轴接触。

通过上方的力拨动下方的齿轮变速。

两件零件铸为一体,加工时分开。

1.2设计任务本次课程设计主要是机械加工工艺规程设计。

机械加工工艺规程设计运用了基准选择等知识,通过此次设计,使大家学会如何安排工序,制定工艺流程,掌握零件的加工过程分析、工艺文件的编制等。

设计期间,我们需清楚了解机械加工工艺规程完成机械加工工艺过程卡片。

机械加工工艺规程简称为工艺规程,是指导机械加工的主要技术文件,它是把工艺过程的有关内容用文字及表格的形式写成工艺文件,一般应包括下列内容:零件的加工工艺路线,各工序的具体加工内容,切削用量,工时定额以及所采用的设备和工艺装备等。

机械加工工艺过程卡片是以工序为单位说明一个零件全部加工过程的工艺卡片。

这种卡片包括零件各个工序的名称、工序内容,经过的车间、工段、所用的机床、刀具、量具,工时定额等。

同时,还需要需要设计完成一张毛坯图及一张零件图。

如图1-1所示,为所设计零件CA6140车床拨叉毛坯图。

如图1-2所示,为所设计零件CA6140车床拨叉零件图。

CA6140拨叉831003课程设计说明书

CA6140拨叉831003课程设计说明书

机械制造工艺学课程设计说明书题目:CA6140车床拨叉831003 零件的机械加工工艺规程及工艺装备设计班级:姓名:学号:指导教师:湘潭大学机械工程学院2010-12-29湘潭大学机械工程学院机械设计制造及其自动化专业课程设计任务书题目:CA6140车床拨叉831003 零件的机械加工工艺规程及工艺装备设计内容:1、零件图1张2、毛胚图1张3、机械加工工艺过程综合卡片1份4、工艺装备的装配图和零件图折合约2张A0号图纸5、课程设计说明书1份班级:姓名:学号:2010-12-29目录一、序言 (4)二、零件的分析 (4)2、1零件的作用 (4)2、2零件的工艺分析 (4)2、3零件的特点 (5)三、工艺规程设计 (5)(一)确定毛坯的制造形式 (5)(二)基面的选择 (5)(三)制定工艺路线 (5)(四)机械加工余量、工序尺寸及毛坯尺寸的确定 (6)(五)确定切削用量及基本工时 (6)四、夹具的设计 (14)五、结论 (16)六、参考文献 (16)一、序言机械制造工艺学设计是在我们学完了大学的全部基础课,技术基础课以及大部分专业课之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。

就我个人而言,我希望能通过这次课程设计对自己末来将从事的工作进行一次适应性训练,从中锻炼自己分析问题,解决问题的能力,为今后参加祖国的“四化”建设打下一个良好的基础。

由于能力所限,设计尚有许多不足之处,恳请各位老师给予指导。

二、零件的分析2.1 零件的作用题目给定的零件是CA6140拨叉,它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求进行工作。

宽度为18mm的槽尺寸精度要求很高,因为在b拔叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时,滑移齿轮得不到很高的位置精度。

所以,宽度为18mm的槽和滑移齿轮的配合精度要求很高。

CA6140车床拔叉机械设计说明书

CA6140车床拔叉机械设计说明书

机械制造技术课程设计拨叉(CA6140车床)设计题目零件的机械加工工艺规程及夹具设计学生姓名学号班级成绩指导教师职称设计时间装袋清单:□ 1.零件图□ 2.毛坯图□ 3.夹具装配图和零件图(一个零件)□ 4.机械加工工艺过程卡和工序卡(一个工序)□ 5.设计说明书□ 6.其它目录序言...................................................... (1)1.零件的分析 (1)1.1.零件的作用 (1)1.2.零件的技术要求 (1)1.3.零件的工艺分析 (2)2.工艺规程的设计 (2)2.1.确定毛坯的制造形式 (2)2.2.基面的选择 (2)2.3.制定工艺路线 (3)2.4.机械加工余量工序尺寸及毛坯尺寸的确定........ (4)2.5.确立切削用量及基本工时 (5)3.夹具设计 (12)3.1.问题的提出 (12)3.2.夹具设计 (12)4.参考文献 (14)5.小结 (14)序言机械制造技术课程设计是我们学习了机械制造技术基础课程以及其他的基础课程的基础上进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。

我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练,从中锻炼自己分析问题、解决问题的能力。

由于能力所限,设计尚有许多不足之处,恳请老师给予指导。

1.零件的分析1.1.零件的作用:题目给定的零件是CA6140拨叉(见附图1)它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求进行工作。

宽度为30+0.0120mm的面寸精度要求很高,因为在拨叉拔动使齿轮滑移时如果该面的尺寸精度不高或间隙很大时,滑移齿轮将得不到很高的位置精度。

所以,宽度为30+0.012mm的面和滑移齿轮的配合精度要求很高。

1.2零件的技术要求拨叉零件技术要求表加工表面尺寸及偏差(mm)公差及精度等级表面粗糙度(Ra)形位公差/mmΦ25孔左端面75×40 3.2∥0.10AΦ5锥孔 5Φ22孔22 H12 1.6Φ25孔25 H7 1.680×30 3.2螺纹孔顶面M8螺孔42×18H11 3.2铣18H11槽1.3.零件的工艺分析:CA6140拨叉共有三组加工表面:1.3.1.Φ25mm的孔,以及Φ25mm的圆柱两端面,其主要加工表面为Φ25mm 的通孔。

CA6140车床拨叉831003课程设计说明书

CA6140车床拨叉831003课程设计说明书

机械制造技术课程设计说明书设计题目: CA6140车床拨叉813003零件的机械加工工艺规程及夹具设计学生:学号:班级:指导教师:大学工程学院机械系201 年月日目录序言------------------------------------------------------------------------------------------------1 1.零件的工艺性分析---------------------------------------------------------------------------1 1.1拨叉的用途---------------------------------------------------------------------------------1 1.2拨叉的技术要求---------------------------------------------------------------------------11.3审查拨叉的工艺性------------------------------------------------------------------------12.确定毛坯制造方式和毛坯简图------------------------------------------------------------2 2.1选择毛坯------------------------------------------------------------------------------------2 2.2确定毛坯尺寸公差和机械加工余量--------------------------------------------------22.3绘制毛坯简图------------------------------------------------------------------------------33.拟定拨叉工艺路线---------------------------------------------------------------------------3 3.1选择定位基准------------------------------------------------------------------------------3 3.2表面加工方法的选择---------------------------------------------------------------------3 3.3加工阶段的划分---------------------------------------------------------------------------4 3.4工序集中与分散---------------------------------------------------------------------------4 3.5工序顺序的安排---------------------------------------------------------------------------4 3.6确定加工路线------------------------------------------------------------------------------43.7工艺过程卡---------------------------------------------------------------------------------54.机械加工余量、工序尺寸及毛坯尺寸的确定-------------------------------------------55.确定切削用量及基本工时------------------------------------------------------------------7 5.1粗铣80×30面-----------------------------------------------------------------------------75.2精铣80×30面-----------------------------------------------------------------------------86.夹具的设计------------------------------------------------------------------------------------9 6.1切削力及夹紧力的计算------------------------------------------------------------------9 6.2定位基准的选择----------------------------------------------------------------------106.3夹具的组成-------------------------------------------------------------------------------107.参考文献-------------------------------------------------------------------------------------118.设计的感想与体会-------------------------------------------------------------------------12序言机械制造工艺学课程设计是我们学完大学的全部基础课·技术基础课以及大部分专业课之后进行的。

CA6140车床拨叉工艺及粗铣18H11槽夹具设计[831003]夹具说明书

CA6140车床拨叉工艺及粗铣18H11槽夹具设计[831003]夹具说明书

前言 (2)1.产前准备 (3)1.1年生产纲领 (3)1.2生产条件 (3)1.3零件工艺分析 (3)2.夹具结构设计 (5)2.1定位机构 (5)2.2夹紧机构 (6)2.3 导向装置的选择 (7)2.4机床夹具的总体形式 (8)2.4.1确定夹具体: (8)2.4.2确定联接体: (9)2.4.3夹具体的总体设计图: (9)2.5绘制夹具零件图 (9)2.6绘制夹具装配图 (10)3.定位误差设计 (13)3.1误差分析 (13)3.2定位误差的计算 (14)结论 (15)致谢 (16)参考文献 (17)前言机械制造技术基础是机械设计制造及其自动化(或机械工程及自动化)专业的一门重要的专业基础课。

机械设计是机械工程的重要组成部分,是决定机械性能的最主要因素。

由于各产业对机械的性能要求不同而有许多专业性的机械设计。

在机械制造厂的生产过程中,用来安装工件使之固定在正确位置上,完成其切削加工、检验、装配、焊接等工作,所使用的工艺装备统称为夹具。

如机床夹具、检验夹具、焊接夹具、装配夹具等。

机床夹具的作用可归纳为以下四个方面:1.保证加工精度机床夹具可准确确定工件、刀具和机床之间的相对位置,可以保证加工精度。

2.提高生产效率机床夹具可快速地将工件定位和夹紧,减少辅助时间。

3.减少劳动强度采用机械、气动、液动等夹紧机构,可以减轻工人的劳动强度。

4.扩大机床的工艺范围利用机床夹具,可使机床的加工范围扩大,例如在卧式车床刀架处安装镗孔夹具,可对箱体孔进行镗孔加工。

机械制造装备设计课程设计是机械设计中的一个重要的实践性教学环节,也是机械类专业学生较为全面的机械设计训练。

其目的在于:1.培养学生综合运用机械设计基础以及其他先修课程的理论知识和生产实际知识去分析和解决工程实际问题的能力,通过课设训练可以巩固、加深有关机械课设方面的理论知识。

2.学习和掌握一般机械设计的基本方法和步骤。

培养独立设计能力,为以后的专业课程及毕业设计打好基础,做好准备。

CA6140车床拨叉831003零件夹具设计说明书

CA6140车床拨叉831003零件夹具设计说明书

夹具设计设计题目:铣槽夹具学校:新乡学院院系:机电工程系姓名:班级:学号:专用夹具设计为了提高劳动生产率,保证加工质量,降低劳动强度。

在加工拨叉C 零件时,需要设计专用夹具。

根据任务要求中的设计内容,需要设计加工底槽夹具及钻、攻丝2-M8螺纹孔夹具各一套。

其中加工底槽的夹具将用于K X 52卧式镗床,刀具采用三面刃铣刀。

一、问题的提出利用本夹具主要用来粗、精铣底槽,该底槽侧面对花键孔的中心线要满足尺寸要求以及垂直度要求。

在粗铣此底槽时,其他都是未加工表面。

为了保证技术要求,最关键是找到定位基准。

同时,应考虑如何提高劳动生产率和降低劳动强度。

二、夹具设计1、定位基准的选择由零件图可知:粗铣平面对花键孔的中心线有尺寸要求及垂直度要求,其设计基准为花键孔的中心线。

为了使定位误差达到要求的范围之内,在此选用特制心轴找中心线,这种定位在结构上简单易操作。

采用心轴定心平面定位的方式,保证底槽加工的技术要求。

同时,应加一花键轴定位,防止心轴带动工件在X 方向上的旋转自由度。

2、切削力及夹紧分析计算刀具材料:V C W r 418(高速钢镶齿三面刃铣刀)刀具有关几何参数:00015~10=γ 00012~8=∂ 008~5=n α0025~15=β mm D 63= 8=Z z mm a f /25.0= mm a p 0.2=由《机床夹具设计手册》表1-2-9 可得铣削切削力的计算公式:P z p p C zK B D f a C F 9.01.172.01.1-=式(2.1)查《机床夹具设计手册》表1021--得:510p C = 对于灰铸铁:55.0)190(HB K p = 式(2.2)取175=HB , 即96.0=p K所以 1.10.721.10.95102.00.25636080.96640.69()C F N -=⨯⨯⨯⨯⨯⨯= 由《金属切削刀具》表1-2可得:垂直切削力 :)(62.5769.0N F F C CN ==(对称铣削) 式(2.3)背向力:)(38.35255.0N F F C P ==根据工件受力切削力、夹紧力的作用情况,找出在加工过程中对夹紧最不利的瞬间状态,按静力平衡原理计算出理论夹紧力。

CA6140车床拨叉831007说明书

CA6140车床拨叉831007说明书

机械制造工艺学课程设计说明书设计题目:CA6140拨叉机械加工工艺规程及夹具设计(831007)设计者:仇恒坦王云楠谭逢津高钦指导教师:何国旗2011年12月26日机械制造工艺学课程设计任务书题目:CA6140拨叉加工工艺规程及夹具设计内容:1、零件图 1张2、毛坯图 1张3、机械加工工艺规程 1张4、夹具结构设计装配图 1张5、夹具结构设计零件图 1张6、课程设计说明书 1份班级:机设093学生:仇恒坦王云楠谭逢津高钦指导教师:何国旗2011年12月19日序言通过工艺及夹具设计,汇总所学专业知识如一体(如《公差于配合》、《机械设计》、《金属切削机床》、《机械制造工艺》等)。

让我们对所学的专业课得以加强和巩固、复习及实用,在理论与实践上有机结合;使我们对各科的作用更加深刻的熟悉与理解,并为以后的实际工作奠定坚实的基础!就我个人而言,我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练,从中锻炼自己分析问题、解决问题的能力,为自己以后生活打下一个良好的基础。

由于能力所限,设计尚有许多不足之处,恳请各位老师给予指导。

设计内容:(1)画零件图(2)绘制毛坯图(3)填写机械加工工艺过程综合卡片(4)选择夹具设计方案(5)绘制某一工序夹具草图及零件图(6)编写课程设计说明书原始资料:拨叉零件图831007,生产纲领为100000件/年。

一、分析零件图(一)零件作用拨叉是传动系统中用来拨动滑移齿轮,以实现系统调速、转向的零件。

其小头通过与轴的过盈配合来传递凸轮曲线槽传来的运动;大头的内部突起处与滑移齿轮的凹槽配合。

(二)零件的工艺分析1、零件选用材料为HT200,俗称灰口铸铁。

灰铸铁生产工艺简单,铸造性能优良,但塑性较差,脆性高,不适合磨削。

2、该零件主要加工表面及技术要求分析如下:(1)、零件上端面及孔φ50H13的上下端面与孔φ22H7的垂直度公差等级为9-10级。

表面粗糙度为Ra≤3.2um。

CA6140拨叉831003课程设计说明书

CA6140拨叉831003课程设计说明书

目录设计总说明 (2)1零件的分析 (3)零件的作用 (3)2工艺规程的设计 (3)2.1确定毛坯的制造形式 (4)2.2基面的选择 (4)2.3制订工艺路线 (5)2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (6)2.5确定切削用量及基本工时 (8)3夹具设计 (20)3.1问题的提出 (21)3.2夹具设计 (21)结束语 (5)参考文献......................................................................... 错误!未定义书签。

设计总说明本设计是CA6140车床拨叉831003零件的加工工艺规程及一些工序的专用夹具设计。

CA6140拨叉零件的主要加工表面是平面、孔、槽和螺纹孔。

一般来说,机械加工工序先后顺序一般遵循先加工定位基面,再加工其他表面;先加工主要表面,后加工次要表面;先安排粗加工工序,后安排精加工工序;先加工平面,后加工孔。

选择右端R20的端面,上顶端40×80的面和右侧75×80的面为粗基准,选择为花键孔和72×40的端面为粗基准。

先粗铣75×40的左端面,精铣75×40的左端面直至符合表面粗糙度要求;接着钻、扩φ22的花键孔,锪两端倒角2×30;然后拉花键,保证精度要求;再粗铣、精铣沟槽,粗、精铣上平面至符合表面粗糙度要求;然后钻攻2-M8螺纹孔、钻φ5圆锥孔。

最后去毛刺、清洗、终检。

关键词:拨叉;加工工艺;夹具;定位;夹紧一、 零件的分析(一)零件的作用该零件是C6140车床拨叉,它位于车床变速机构中,主要其换挡作用。

通过拨叉的拨动使车床滑移齿轮与不同的齿轮啮合从而达到要求的主轴转速。

宽度为30mm 的面的尺寸精度要求很高,在拨叉工作工程中,如果拨叉和槽的配合尺寸精度不高或者它们之间的空隙很大时。

滑移齿轮就达不到很高的定位精度,这样滑移齿轮就不能很好的与其他齿轮进行正确有效的啮合。

CA6140拨叉831003夹具设计

CA6140拨叉831003夹具设计

课程设计报告课程名称:机械制造工程学课程设计报告题目: CA6140拨叉831003夹具设计学生姓名:所在学院:机械工程学院专业班级:学生学号:指导教师:2014 年9 月25 日机械制造工程学课程设计任务书摘要本次设计是车床变速箱中拔叉零件的加工工艺规程及一些工序的专用夹具设计。

此拔叉零件的结构较为复杂,其加工的地方主要是孔和平面。

本设计先加工孔后加工面。

将孔与平面的加工明确划分成粗加工和精加工阶段以保证它们的加工精度。

基准选择以拔叉右面的最大的平面作为粗基准,来加工中间的通孔,然后以此加工过的孔作为精基准。

主要加工工序安排是先以中心孔定位加工出顶平面和右侧平面以及下面的大孔的两平面,再以中心孔定位加工出下端的大孔。

最后以这两个孔为基准,分别加工右侧的槽和顶面的螺纹底孔。

整个加工过程选用了钻床、铣床和拉床。

工件在机床上定位夹紧选用专用夹具,夹紧方式为手动夹紧,夹紧可靠,操作方便。

因此生产效率较高,适用于大批量、流水线上加工。

能够满足设计要求。

关键词:加工工艺,定位,夹紧,专用夹具ABSTRACTThis design is a lather to become soon an appropriation for inside pulling out fork spare parts processing craft rules distance and some work prefaces tongs design.This pull out the construction of the fork spare parts than for complicacy, its the place that process is a peaceful in bore primarily.This design processes after processing first the bore.Process with flat surface the clear and definite dividing the line the bore the coarseness processes to process with the nicety the stage to guarantee their process the precise degree.The basis choice to pull out rough basis of conduct and actions of the biggest flat surface of the right in fork, process the in the center in general use bore, then be used as the precise basis with the bore that processed.Processing primarily work preface arrangement is first to process a flat surface with the center bore fixed position with the right side flat surface and below big bore of two flat surface, again with center bore the fixed position processes the big bore that carry down.While processing is to use the boring machine boring bore.Regard these two bores as the basis finally, process the right-hand slot respectively with the thread bottom bore of the a.Whole processes the process chose to use to the drill machine, miller with the boring machine .The tongs chooses to use the appropriation tongs, clipping tight way as to move to clip tight, clip tight and dependable, operation convenience.Therefore produce the efficiency higher, be applicable to the large quantity measures, the flowing water is on-line to process.Can satisfy the design request.Keywords Process the craft,Fixed position,Clip tight,Appropriation tongs目录一、零件的分析1、零件的作用 (1)2、零件的工艺分析 (1)二、工艺规程设计1、确定毛坯的制造形式 (2)2、基准面的选择 (2)3、制定工艺路线 (2)4、机械加工余量、工序尺寸及毛坯尺寸的确定 (7)5、确定切削用量及基本工时三、夹具设计四、设计小结五参考文献一、零件的分析(一)零件的作用课程设计题目给定的零件是C6140拨叉1,它位于车床变速机构中,主要起换挡作用。

CA6140车床拨叉831007课程设计说明书

CA6140车床拨叉831007课程设计说明书

CA6140车床拨叉831007课程设计说明书2.1、零件的作用拨叉是CA6140车床变速机构中的重要零件,主要作用是换档,使主轴回转运动按照工作者的要求工作,获得所需的速度和扭矩。

拨叉上方的φ22孔与操纵机构相连,下方的φ55mm半孔则是用于与所控制齿轮所在的轴接触。

通过上方的力拨动下方的齿轮变速。

该零件由两件零件铸为一体,加工时分开。

2.2、零件的工艺分析拨叉的材料为HT200灰铸铁,虽然生产工艺简单,铸造性能优良,但塑性较差、脆性高,不适合磨削。

因此,需要加工的表面以及加工表面之间的位置要求如下:1)需要加工的表面:a.小孔的上端面、大孔的上下端面;b.小头孔φ22mm以及与此孔相通的φ8mm的锥孔、M8螺纹孔;c.大头半圆孔φ55mm;2)位置要求:小头孔上端面与小头孔中心线的垂直度误差为0.05mm、大孔的上下端面与小头孔中心线的垂直度误差为0.07mm。

根据上述技术要求,可以粗加工拨叉底面,然后以此作为粗基准采用专用夹具进行加工,并且保证位置精度要求。

再根据各加工方法的经济精度及机床所能达到的位置精度,并且此拨叉零件没有复杂的加工曲面,因此采用常规的加工工艺均可保证。

2.3、工艺规程设计2.3.1、确定毛坯的制造形式考虑到拨叉零件在机床运行过程中所受冲击不大,零件结构又比较简单,生产类型为大批生产,因此选择铸件毛坯。

选用铸件尺寸公差等级CT9级,已知零件的质量是1.0Kg/个,初步确定工艺安排为:加工过程工序划分阶段;工序适当集中;加工设备以通用设备为主,大量采用专用工装。

2.3.2、基面的选择基面的选择是工艺规程设计中的重要工作之一。

正确合理的基面选择可以保证加工质量,提高生产效率。

粗基准的选择以拨叉底面为主要的定位粗基准,以两个小头孔外圆表面为辅助粗基准,可以达到限制五个自由度,再加上垂直的一个机械加紧,就可以达到完全定位。

2.3.3 制定工艺路线在制定工艺路线时,需要考虑零件的几何形状、尺寸精度以及位置精度等技术要求,以保证生产出合格的零件。

CA6140车床拨叉说明书

CA6140车床拨叉说明书

机械制造工艺学拨叉设计说明书(封面)设计题目:设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备(中批量生产)设计者袁涛指导教师 _______________扬州职业大学机械辅助制造2010-4-25机械工程学院机床拨叉夹具设计说明书题目设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备(中批量生产)内容 1.零件图一张 2.毛坯图一张3.机械制造加工工艺过程综合卡片一张4.机械制造加工工艺工序卡片七张4.结构设计装配图二张5.结构设计零件图一张6.毕业设计说明书一份前言通过机床工艺及夹具设计,汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。

让我们对所学的专业课得以巩固、复习及实用,在理论与实践上有机结合;使我们对各科的作用更加深刻的熟悉与理解,并为以后的实际工作奠定坚实的基础!在些次设计中我们主要是设计CA6140拨叉的铣床夹具。

在此次课程设计过程中,我小组成员齐心协力、共同努力完成了此项设计。

在此期间查阅了大量的书籍,并且得到了有关老师的指点。

设计的目的:机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程,经过生产实习取得感性知识后进行的一项教学环节;在老师的指导下,要求在设计中能初步学会综合运用以前所学过的全部课程,并且独立完成的一项工程基本训练。

同时,也为以后搞好毕业设计打下良好基础。

通过课程设计达到以下目的:1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识,正确地解决一个零件在加工中的定位,夹紧以及合理制订工艺规程等问题的方法,培养学生分析问题和解决问题的能力。

2、通过对零件某道工序的夹具设计,学会工艺装备设计的一般方法。

通过学生亲手设计夹具(或量具)的训练,提高结构设计的能力。

3、毕业计过程也是理论联系实际的过程,并学会使用手册、查询相关资料等,增强学生解决工程实际问题的独立工作能力。

CA6140车床拨叉831003说明书1

CA6140车床拨叉831003说明书1

摘要在生产过程中,使生产对象(原材料,毛坯,零件或总成等)的质和量的状态发生直接变化的过程叫工艺过程,如毛坯制造,机械加工,热处理,装配等都称之为工艺过程。

在制定工艺过程中,要确定各工序的安装工位和该工序需要的工步,加工该工序的机车及机床的进给量,切削深度,主轴转速和切削速度,该工序的夹具,刀具及量具,还有走刀次数和走刀长度,最后计算该工序的基本时间,辅助时间和工作地服务时间。

关键词工序,工艺,工步,加工余量,定位方案,夹紧力ABSTRACTEnable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc. and call it the craft course. In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cutter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally.Key words The process, worker one, worker's step , the surplus of processing, orient the scheme , clamp stren序言机械制造工艺学设计是在我们学完了大学的全部基础课,技术基础课以及大部分专业课之后进行的。

CA6140车床拨叉831003铣顶面夹具设计

CA6140车床拨叉831003铣顶面夹具设计
精密化
随着机械产品精度的日益提高,势必相应提高了对夹具的精度要求。精密化夹具的结构类型很多,例如用于精密分度的多齿盘,其分度精度可达±0.1;用于精密车削的高精度三爪卡盘,其定心精度为5μm;精密心轴的同轴度公差可控制在1μm内;又如用于轴承套圈磨削的电磁无心夹具,工件的圆度公差可达0.2~0.5μm。
1.
随着科学技术的巨大进步及社会生产力的迅速提高,夹具已从一种辅助工具发展成为门类齐全的工艺装备。
1.5.1
国际生产研究协会的统计表明,目前中、小批多品种生产的工作品种已占工件种类总数的85%左右。现代生产要求企业所制造的产品品种经常更新换代,以适应市场激烈的竞争。然而,一般企业仍习惯于大量采用传统的专用夹具。另一方面,在多品种生产的企业中,约4年就要更新80%左右的专用夹具,而夹具的实际磨损量仅为15%左右。特别是近年来,数控机床(NC)、加工中心(MC)、成组技术(GT)、柔性制造系统(FMS)等新技术的应用,对机床夹具提出了如下新的要求:
总的来说,工艺流程是纲领,加工工艺是每个步骤的详细参数,工艺规程是某个厂根据实际情况编写的特定的加工工艺。
1.2
机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件之一,它是在具体的生产条件下,把较为合理的工艺过程和操作方法,按照规定的形式书写成工艺文件,经审批后用来指导生产。机械加工工艺规程一般包括以下内容:工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工rk parts; technology; fixture;

摘要VI
AbstractVII
目录VIII
第1章绪论1
1.1机械加工工艺概述1
1.2机械加工工艺流程1
1.3夹具概述3
1.4机床夹具的功能3
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

课程设计说明书设计题目:设计“CA6140车床拔叉”零件的机械加工工艺规程及工艺装备(大批生产)设计者XXX指导教师XXX前言通过所学的专业课知识(《公差与配合》、《工程材料》、《机械原理》、《机械设计制造》、《机械制造技术基础》等)和金工实习使我们对机械设计制造有了一定的感性和理性认识。

这次机床工艺及夹具设计让我们对所学的专业课得以复习、巩固和应用。

是理论和实践相结合的有效手段。

不仅为大四的毕业设计做准备,而且为以后的工作打下一定的基础。

在这次设计中,我们主要设计C6140拨叉的夹具。

在设计中阅读大量的参考资料并且得到老师的指导由于能力有限在设计中难免有不足之处,恳请各位老师、同学批评指正。

一、零件的分析(一)零件的作用题目给定的零件是C6140拨叉(见附图1)它位于车床变速机构中,主要其换挡作用。

通过拨叉的拨动使车床滑移齿轮与不同的齿轮啮合从而达到要求的主轴转速。

宽度为30mm的面的尺寸精度要求很高,在拨叉工作工程中,和如果拨叉和槽的配合尺寸精度不高或者它们之间的空隙很大时。

滑移齿轮就达不到很高的定位精度,这样滑移齿轮就不能很好的与其他齿轮进行正确有效的啮合。

从而影响整个传动系统的工作。

所以拨叉宽度为30mm的面和槽之间要达到很高的配合精度。

(二)零件的工艺分析CA6140拨叉共有两组加工表面:1、这一组加工表面包括:A端面和轴线与A端面相垂直的花键底孔2、这一组加工表面包括: 六个方齿花键孔,及Φ25mm花键底孔两端的2×75°倒角。

对于两组加工表面可先加工一组表面,再用专用夹具加工另一组表面。

二、工艺规程设计(一)确定毛坯的制造形式此次所设计的拨叉材料为HT200,根据材料成型工艺可知用金属型铸造。

该零件能够承受较大载荷和冲击载荷,能够满足使用要求。

因为生产纲领为大批量生产。

因为零件形状简单故毛坯形状需与零件的形状尽量接近,又因内孔很小,可不铸出。

毛坯零件图见附图2。

(二)基准面的选择1、粗基准的选择:因为要保证花键的中心线垂直于拨动滑移齿轮的右端面。

所以以Φ40的外圆表面为粗基准。

2、精基准的选择:为了保证定位基准和加工工艺基准重合,所以选择零件的左端面为精基准。

(三)制定工艺路线工艺路线方案一:工序一:铸造毛坯;工序二:粗、半精铣左端面C面,工序三:钻孔并扩花键底孔Φ22并锪2×75°倒角;工序四:拉花键Φ25H7工序五:粗、半精铣底面D面;工序六:钻配作孔、螺纹孔;工序七:粗、半精铣槽;工序八:去毛刺;工序九:终检,入库。

工艺路线方案二:工序一:铸造毛坯;工序二:粗、半精铣左端面C面,工序三:终检,入库。

工序四:拉花键Φ25H7工序五:粗铣底面D面及18H11槽;工序六:半精铣底面D面及18H11槽;工序七:钻配作孔、螺纹孔;工序八:去毛刺;工序九:钻孔并扩花键底孔Φ22并锪2×75°倒角;比较两种工序加工方案,考虑到加工过程中粗精铣同一面可用同一夹具和刀具,为了减少换夹具及刀具的时间,缩短加工工时提高加工效率,故采用第一种加工方案。

(四)、机械加工余量、工序尺寸及毛坯尺寸的确定:=220MPa,HBS=157。

C6140拨叉材料为HT200毛坯质量为0.84kg,δb根据上述原始资料和加工工艺,分别确定各个加工表面的机械加工余量,工序尺寸以及毛坯尺寸。

根据零件图计算轮廓尺寸,长40mm,宽为80mm,高为75mm,故零件最大轮廓尺寸为80mm。

选取公差等级CT由《机械制造技术基础课程设计指南》中表5-1可查得毛坯件的公差等级为8~10级,,取为10级。

求铸件尺寸公差根据加工面的基本尺寸和铸件公差等级CT,由《机械制造技术基础课程设计指南》中表5-3可查得尺寸公差为CT=3.2mm 求机械加工余量由《机械制造技术基础课程设计指南》表5-5查得机械加工余量等级范围为D~F,取为E级求RAM(要求的机械加工余量)对所有的加工表面取同一数值,由《机械制造技术基础课程设计指南》表5-4查得最大轮廓尺寸为80mm、机械加工余量为E级,得RAM数值为0.7mm。

求毛坯尺寸2-M8通孔和Φ5锥孔较小铸成实心;C、D面单侧加工,应由《机械制造技术基础课程设计指南》式5-2求出,即:R=F+RAM+CT/2=80+0.7+3.2/2=82.3mmD面为单侧加工,毛坯尺寸由机械制造技术基础课程设计指南》式5-1求出,即:R=F+RAM+CT/2=72+0.7+3.2/2=74.3mm为了简化铸件的形状取R=75mm铸件毛坯尺寸公差与加工余量见下表:1、C面的单边总加工余量为Z=2.3mm。

查《机械制造技术基础课程设计指南》表5-49精加工余量故粗加工余量为Z=1.3m2、D面精加工余量同C面Z=1mm故D面粗加工余量Z=2mm3、花键孔要求以花键外径定心,故采用拉削加工φ。

由《机械制造技术基础课程设计指南》表5-42却定孔内空尺寸为1222H的加工余量分配:钻孔:φ20mm扩孔:φ22mmφ*6H9)拉花键孔(6-φ25H7*1222H4、铣18H11槽由《机械制造技术基础课程设计指南》表5-41查得粗铣后半精铣宽度余量Z =3mm粗铣后公差为+0.18~+0.27半精铣后公差为+0.11(IT11)(五)确定切削用量及基本工时工序一:铸造毛坯工序二:粗、半精铣左端面75×40面即C面。

一、粗铣面75×40面1、背吃刀量的确定因为切削余量较小故一次切削就可切除所有余量故a10=z=1.3mm。

2、进给量的确定。

选用硬质合金端铣刀刀具材料为YG6铣刀直径为8mm齿数为10,选用X5032,立式升降台铣床,功率为7.5KW。

由《实用机械加工工艺手册》表11-92可查得每齿进给量f z=0.14~0.24mm取f z=0.2mm/z 3、铣削速度的确定。

由《实用机械加工工艺手册》表11-94可查得灰铸铁的硬度为150~225HBS ,查得Vc=60~10m/min 。

则主轴转速为n =1000Vc/πD =238.8~437.9r/min 。

V f =f z Zn =477.6~875.6r/mm 。

故取n =300r/min ,V f =480mm/min 。

切削工时: 由《切削用量简明手册》表3.26可查得入切量及超切量Y+∆=12mm 。

故t =fV Y L ∆++=4801275+ =0.18mim 。

二、 精铣75×40面 1、 背吃刀量的确定由《实用机械加工工艺手册》表6-30查得半精铣的铣削用量为1mm ,即a p =1mm 。

2、 进给量的确定选用与粗铣刀同样的刀具与机床,由《实用机械加工工艺手册》表11-92要求表面粗糙度为3.2查得每转进给量为0.5~1.0故取0.5mm/r3、 铣削速度的确定由《实用机械加工工艺手册》查得铣削速度为60~110m/min 则机床主轴转速n =1000Vc/πD=238.8~437.9r/mim 取n =300r/min ,则V f =150mm/min 。

4、 计算切削工时由《切削用量简明手册》表3.26查得入切量和超切量Y+∆=12mm 。

则t =fV Y L ∆++=1501280+ =0.61mim工序三 钻Φ22花键底孔,扩花键底孔Φ22倒2×75o 倒角1、 钻Φ20的孔。

1) 决定进给量由《切削用量简明手册》表2.7选择高速钢麻花钻头其直径d o =20mm 。

铸铁的硬度大于200HBS 查得进给量f=0.43~0.53mm/r 由于Y d =80/20=4查得修正系数K tf =0.95则f =0.41~0.50mm/r 。

由《切削用量简明手册》表2.8可查得钻头强度允许的进给量为f =1.75mm/r 。

由《切削用量简明手册》表2.9可知机床进给机构强度所允许的钻削进给量。

选用Z525钻床由表2.35查得进给机构允许的最大抗力Fmax =8830N ,d o ≤20.5,查f =0.93mm/s ,故取f =0.48由《切削用量简明手册》表 2.19查得高速钢钻头钻孔的轴向力F =5510N 小于Fmax ,故可用。

2) 确定钻头的磨钝标准及寿命。

由《切削用量简明手册》表 2.12查的钻头后刀面最大磨损量取0.6mm ,寿命为T=15mim 。

3) 确定切削速度 od vn π1000= 20*14.318*1000==286.6r/min由《切削用量简明手册》表2.35取n =272r/min 则实际切削速度Vc =1000Dn π=100014.3*20*272=17.1 m/min 。

4)检验机床扭矩及功率由《切削用量简明手册》表2.20可查得f ≤0.5 mm/r 时,Mc =76.81Nm 。

当n c =272r/min 时由《切削用量简明手册》表2.35可查得Mm =144.2Nm 。

由《切削用量简明手册》表2.23查得Pc =1.1 kw 。

Pe =2.6×0.81=7.76 kw 。

因为Mc ≤Mm ,Pc ≤Pe ,故所选切削用量可用。

f =0.48mm/r ,n =n c =272r/min 。

Vc =17m/min 。

计算基本工时: t m =nfL 由《切削用量简明手册》表2.29查得入切量与超切量分别为10mm 和10mm 。

故:t m =nf L =48.0*2721080+=0.69 mim 。

二、扩φ20孔。

1、确定背吃刀量由《切削用量简明手册》查得背吃刀量为2mm 。

2、确定进给量由《切削用量简明手册》查的f =0.6~0.7mm/r 。

根据机床说明书取f =0.62mm/r3、计算切削速度1.17*31~2131~21⎪⎭⎫⎝⎛=⎪⎭⎫ ⎝⎛=Vn V=5.7~8.5 m/min由此可知主轴的的转速为:n =82.5r/min根据机床说明书取n =140r/min ,则实际切削速度v =1000140V π=9.67 m/min4、计算切削工时由《切削用量简明手册》表2.5可查得Kv =30~60,取Kv =45。

由《机械加工工艺手册》表3.5.1查得t m =fnL L L 21++,式中各参数:L=80mm ,L 1=1.707~2.107,取L 1=2mm 。

故t m =0.8min工序四 拉花键孔由《机械加工工艺手册》表4.1-42拉刀的齿开量查得矩形花键拉刀,工件材料铸铁的齿开量为0.04~0.1mm ,取齿开量为0.06mm 。

拉削速度由《机械加工工艺手册》表4.1-65查得表面粗糙度要切Ra =1.25~2.5,拉削速度为 级的花键拉削速度为Vc =4.5~3.5 m/min 取Vc =3 m/min 拉削级别由《机械加工工艺手册》表4.1-66查得。
