电磁式继电器检验规程电磁式继电器保护现场检验规程批准：审核：初审：编写：年月日前言为了规范电磁式继电器的现场检验，保证现场检验质量，满足我班人员工作的需要，本着可操作性、实用性的原则，制定本规程。
本规程对现场检修工作具有实际指导意义，使保护检验工作达到程序化、规范化操作，促进工艺标准和修后设备质量的提高，为#5机6KV高压动力保护、#2-6机组6kV、400V动力保护等应用电磁式继电器的保护检验提供了统一的技术规范。
目录一、范围………………………………………………… (04)二、引用标准………………………………………………… (04)三、总则…………………………………………… (04)四、检修管理制度………………………………………………… (05)五、检验项目………………………………………………… (06)六、检验的方法及步骤…………………………………………………… (07)七、设备巡检制度及重点要求…………………………………………………… (09)一、范围本规程规定了电磁式继电器的检验内容、检验要求和试验接线。
本规程适用于我班进行#2-6机组6kV、400V 动力保护等电磁式继电器的现场检验。
本规程主要联系实际，结合调试大纲内容，具有可操作和实用性，有关保护原理和相关逻辑图部分详见电磁式继电器技术说明书。
二、引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 7261—2008 继电器及继电保护装置基本试验方法GB/T 14285—2006 继电保护和安全自动装置技术规程GB 50171—92 电气装置安装工程盘、柜及二次回路结线施工及验收规范DL 478—2001 静态继电保护及安全自动装置通用技术条件DL/T 995—2006 继电保护和电网安全装置检验规程GB/T7261--2000 继电器及装置基本试验方法DL/T478--2001 静态继电保护及安全自动装置通用技术条件JB/T3322--2002 信号继电器JB/T3870--2000 普通中间继电器JB/T8322--1996 双位置继电器三、总则3.1 检验前的准备要求在进行检验之前，工作人员应认真学习原水利电力部颁发的《继电保护和电网安全自动装置现场工作保安规定》、《继电保护及电网安全自动装置检验条例》和本规程，理解和熟悉检验内容和要求。
电磁型继电器实验报告
电磁型继电器实验报告电磁型继电器实验报告引言电磁型继电器是一种常见的电控制器件，广泛应用于电力系统、自动化控制以及通信领域。
本实验旨在通过实际操作，深入了解电磁型继电器的工作原理、特性以及应用。
一、实验目的本实验的主要目的是：1. 了解电磁型继电器的基本结构和工作原理；2. 掌握电磁型继电器的特性参数测试方法；3. 研究电磁型继电器的应用场景。
二、实验仪器与材料1. 电磁型继电器；2. 直流电源；3. 万用表；4. 开关。
三、实验步骤1. 连接电路：将直流电源的正极与电磁型继电器的一个端子相连，将直流电源的负极与电磁型继电器的另一个端子相连。
2. 测量电流：使用万用表测量通过电磁型继电器的电流。
3. 测量电压：使用万用表测量电磁型继电器两端的电压。
4. 测试特性参数：通过改变直流电源的电压，记录电磁型继电器的吸合电流和释放电流，绘制电磁型继电器的特性曲线。
5. 观察工作状态：通过改变直流电源的电压，观察电磁型继电器的工作状态，包括吸合和释放。
四、实验结果与分析1. 电磁型继电器的特性曲线：根据实验数据绘制的特性曲线显示了电磁型继电器的吸合电流和释放电流随电压的变化关系。
从曲线可以看出，随着电压的增加，吸合电流逐渐增大，释放电流逐渐减小。
这说明电磁型继电器对电压的响应是非线性的，存在一个临界值，当电压超过该值时，继电器才能吸合。
2. 工作状态观察：在实验过程中，通过改变直流电源的电压，我们可以观察到电磁型继电器的工作状态。
当电压低于临界值时，继电器保持释放状态；当电压超过临界值时，继电器吸合。
这种特性使得电磁型继电器在电路中可以起到开关的作用。
五、实验总结通过本次实验，我们深入了解了电磁型继电器的工作原理和特性。
实验结果表明，电磁型继电器对电压的响应是非线性的，存在一个临界值。
在实际应用中，我们可以根据电磁型继电器的特性曲线，选择合适的电压来控制继电器的工作状态。
电磁型继电器在电力系统、自动化控制以及通信领域有着广泛的应用，对于实现电路的开关控制具有重要意义。
分立元件电磁型电流继电器检验操作
分立元件电磁型电流继电器检验操作分立元件电磁型电流继电器是一种常见的电力设备，广泛应用于各种电气系统中。
本文将对分立元件电磁型电流继电器的检验操作进行全面评估，并探讨其深度和广度，以便读者能够全面地了解和掌握这一主题。
一、什么是分立元件电磁型电流继电器分立元件电磁型电流继电器是一种通过电磁力控制的电气器件，它通过对外部电流的感应和控制，实现对电路的开关功能。
它由线圈、磁场系统和触点组成，当线圈通电时，产生的电磁力将触点引起动作，从而实现电路的开通或切断。
二、分立元件电磁型电流继电器的分类和特点分立元件电磁型电流继电器根据其应用和特点，可以分为多种类型。
通常有AC电流继电器和DC电流继电器两种常见类型。
1. AC电流继电器：AC电流继电器主要适用于交流电路中，具有耐电压冲击、较高的电流容量和较快的动作速度等特点。
AC电流继电器的线圈匝数较多，可承受较大的感应电压，通常用于高电压电路中。
2. DC电流继电器：DC电流继电器主要适用于直流电路中，具有较小的电流容量和较慢的动作速度等特点。
DC电流继电器的线圈匝数较少，适用于低电压和小电流的场合。
三、分立元件电磁型电流继电器的检验操作对于分立元件电磁型电流继电器的检验操作，我们可以从以下几个方面进行评估。
1. 外观检查：需要检查继电器的外观是否完好无损，有无明显变形或磨损。
还应检查连接端子是否松动，触点是否干净可靠。
2. 参数检测：继电器的参数检测是判断其性能是否符合要求的重要环节。
通过使用特定的测试仪器，可以对继电器的电流容量、触点电阻、启动电流等参数进行测量和评估。
3. 动作特性测试：动作特性测试是评估继电器动作可靠性的关键步骤。
通过施加不同的电流或电压信号，观察继电器的触点动作情况，并记录动作时间、回弹时间等参数。
4. 绝缘电阻测试：为了确保继电器在使用中不会发生漏电或短路等问题，需要进行绝缘电阻测试。
测试时，将继电器的触点与线圈之间进行绝缘测试，并记录测试结果。
电磁型电流继电器实验
实验一电磁型电流继电器实验一、实验目的熟悉DL型电流继电器的实际结构、工作原理、基本特性；掌握动作电流值及其相关参数的整定方法。
二、预习与思考1、电流继电器的返回系数为什么恒小于１？2、动作电流（压）、返回电流（压）和返回系数的定义是什么？3、实验结果如返回系数不符合要求，你能正确地进行调整吗？4、返回系数在设计继电保护装置中有何重要用途？三、原理说明DL—20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
DL—20c系列继电器的内部接线图见图1一1。
上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。
过电流继电器：当电流升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。
继电器的铭牌刻度值是按电流继电器两线圈串联，若继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。
转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。
图1-1电流继电器内部接线图图1-212348765D L -21CD Y-21C、26C12348765D L -23CD Y-23C、28C 12348765D L -22CD Y-22C 12348765D L -24C D Y-24C、29C12348765D L -25CD Y-25C变触点通断指示灯四、实验设备五、实验步骤和要求实验接线图1－2为电流继电器的实验接线，可根据下述实验要求分别进行。
实验参数电流值可用单相自耦调压器、变流器、变阻器等设备进行调节。
实验中每位学生要注意培养自己的实践操作能力，调节中要注意使参数平滑变化。
1.电流继电器的动作电流和返回电流测试（1）选择ZB11继电器组件中的DL—24C/6型电流继电器，确定动作值并进行初步整定。
本实验整定值为2A及4A的两种工作状态见表1－2。
（2）根据整定值要求对继电器线圈确定接线方式（串联或并联）；（3）按图1--2接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。
继电器生产设计与检验最新国家标准
距离和固体绝缘的技术要求和试验导则。
注：继电器的绝缘是基本绝缘。然而 5 有设置较高绝缘水平（即附加、加强或双重绝缘）的要求。例 如，连接于调制解调器的通信端口可能要求双重绝缘。
［-. / 0 1#2!3"1—1224，定义 1"!"4］ ! " 1<
过电压类别 *)’$)*5&%,’ =%&’,*$> 用数字表示的瞬态过电压条件。 ［-. / 0 1#2!3"1—1224，定义 1"!"1<］
注：过电压类别用!、"、#、$级表示，见 ?"@"@"1。
!"1 1 宏观环境 :%=$* A ’6)5$*6:’6& 继电器安装或使用的房间或其他场所的环境。
)& *& $$& $%& #&+ ##& )&& )+& !!& %,% ,#& -*&
交流或直流
$#&
电源系统标称电压(
$#,
#)&
!&& !+& *&& +)& $ &&&
#!&
!$% %&& **&
额定绝缘电压.
*-& )# *) $#% $*& #&& #%& )#& !&& %&& *)&/ +&&/ $ &&&
分立元件电磁型电流继电器检验操作

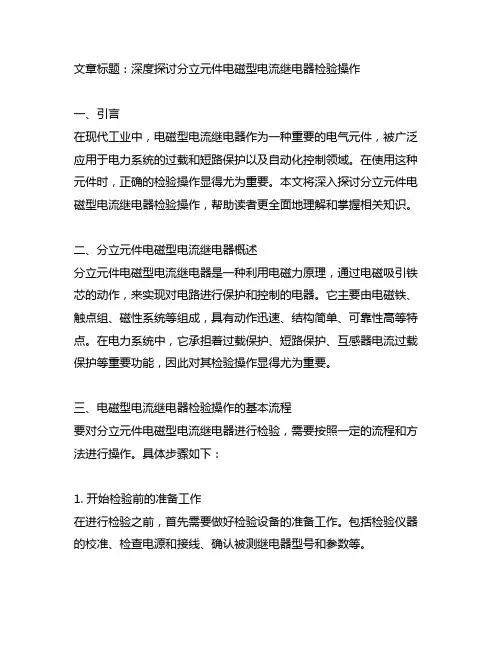

文章标题：深度探讨分立元件电磁型电流继电器检验操作一、引言在现代工业中，电磁型电流继电器作为一种重要的电气元件，被广泛应用于电力系统的过载和短路保护以及自动化控制领域。
在使用这种元件时，正确的检验操作显得尤为重要。
本文将深入探讨分立元件电磁型电流继电器检验操作，帮助读者更全面地理解和掌握相关知识。
二、分立元件电磁型电流继电器概述分立元件电磁型电流继电器是一种利用电磁力原理，通过电磁吸引铁芯的动作，来实现对电路进行保护和控制的电器。
它主要由电磁铁、触点组、磁性系统等组成，具有动作迅速、结构简单、可靠性高等特点。
在电力系统中，它承担着过载保护、短路保护、互感器电流过载保护等重要功能，因此对其检验操作显得尤为重要。
三、电磁型电流继电器检验操作的基本流程要对分立元件电磁型电流继电器进行检验，需要按照一定的流程和方法进行操作。
具体步骤如下：1. 开始检验前的准备工作在进行检验之前，首先需要做好检验设备的准备工作。
包括检验仪器的校准、检查电源和接线、确认被测继电器型号和参数等。
2. 静态特性检验通过对电磁型电流继电器的静态特性进行检验，可以了解其动作特性和静态特性是否符合设计要求。
包括吸合电流、释放电流、动作时间、释放时间等指标的检验。
3. 动作特性检验通过对电磁型电流继电器的动作特性进行检验，可以判定其在实际工作中的性能是否良好。
包括动作特性曲线的绘制和比较、动作电流的检验等。
4. 短路保护检验针对电磁型电流继电器在电力系统中的短路保护功能，需要进行相应的检验操作，以确保其在短路故障时能够可靠地动作并切断故障电流。
5. 过载保护检验对于其在电力系统中的过载保护功能，也需要进行相应的检验操作，以确认其对于过载电流的响应和保护能力是否符合要求。
四、个人观点和理解对于分立元件电磁型电流继电器的检验操作，我认为需要综合考虑其静态特性和动作特性，以及在实际电力系统中的应用要求。
只有综合考虑了这些方面，才能确保继电器在工作中能够可靠地发挥其保护和控制功能。
电磁型电流继电器和时间继电器实验指导书
一、实验目的（1）了解电磁型电流继电器和时间继电器的构造、特性，掌握继电器基本参数（电流，时间）的调整方法。
（2）了解继电保护测试仪的功能和使用方法。
二、实验类型验证型三、实验仪器MRT-2000多功能继电保护测试仪，电流继电器、时间继电器。
四、实验原理1)电流继电器：反应通入电流线圈的电流与其整定值电流大小，动作于接点瞬时闭合，通过改变整定把守的位置（改变制动弹簧的弹力），可以改变电流继电器的整定值。
2)时间继电器：反应工作线圈是否接通额定工作电压（一般是直流电压），动作于接点经整定时间后延时闭合，通过改变静触点的位置（改变动触点的行程），达到改变整定值的目的。
五、实验内容和要求1、电流继电器起动电流，返回电流实验。
1.1、实验接线如图（一）熟悉继电器额定参数。
·按图接线。
·请老师检查接线。
·按附录I 有关章节所述，打开测试仪电源。
·在测试仪人-机对话界面设置各量。
·测试仪使用方法见附录Ⅰ有关章节（建议用手动试验）图（一）1.2、测定DL 型继电器的起动电流：使继电器线圈串联，整定把手放在最大位置，输入电流从零开始逐步增加，直到继电器接点闭合。
使继电器刚好能动作的最小电流即为动作电流dz I 。
注意：测试过程中电流步长值要适当（0.01A 数量级）。
起动电流可用下列方法进行整定i)利用改变继电器的线圈串联或并联，进行整定值范围的选择。
当线圈串联时，其动作值的范围即为刻度盘上所示的值。
当线圈并联时，其动作值为刻度盘上值的两倍。
电磁型电流继电器和时间继电器实验指导书ii)改变整定把守的位置（改变弹簧的拉力）可进行起动电流的均匀整定。
1．3、测定DL 型继电器的返回电流：待继电器动作后，使通入的电流平滑下降直至使继电器接点返回，此时电流即为继电器的返回电流h I 。
1.4、返回系数：将测出的dz I ,h I 数值填入(一)中，计算返回系数。
h K = dzhI I 电流继电器的返回系数 h K 不应小于0.85。
实验一电磁型电流继电器实验要点
实验一电磁型电流继电器实验要点引言：电磁型电流继电器是一种常用的电气元件，广泛应用于自动化、电力、通信等领域。
其主要工作原理是利用电流通过电磁线圈产生的磁场来控制开关动作，从而实现电路的分合。
在实验中，我们将学习电磁型电流继电器的工作原理、特性和应用，掌握它的电气参数和使用方法。
实验目的：1.了解电磁型电流继电器的工作原理和特性；2.熟悉电磁型电流继电器的接线方式和测试方法；3.掌握电磁型电流继电器的电气参数测量和分析方法；4.学会运用电磁型电流继电器进行电路控制和保护。
实验器材和设备：1.电磁型电流继电器；2.直流稳压电源；3.直流电压表；4.直流电流表；5.电阻箱；6.实验线缆。
实验步骤：1.连接电路：将电磁型电流继电器与电源和负载连接。
确保电路接线正确、牢固可靠。
2.测量电流继电器的额定电流和额定电压。
a.将直流稳压电源连接到电磁线圈，并调节输出电压为额定电压。
b.通过直流电流表测量电磁线圈的电流，记录为额定电流。
3.测量电磁型电流继电器的静态特性。
a.改变电源电压，记录电磁线圈电流和继电器触发状态的对应关系。
b.绘制电流-电压曲线，分析继电器的触发电压和控制电流。
4.测量电磁型电流继电器的动态特性。
a.施加脉冲电流或脉冲电压，记录继电器的响应时间和延迟时间。
b.分析继电器的动态特性，了解其适用范围和限制。
5.进行电气参数测量。
a.测量触点电阻和绝缘电阻。
b.测量继电器的功耗和效率。
6.进行实际应用实验。
a.利用电磁型电流继电器实现电路保护器的控制。
b.进行过流、欠压等实际故障的模拟实验。
c.分析电磁型电流继电器在实际应用中的优点和缺点。
实验注意事项：1.在接线时，要保持电路的稳定和可靠。
避免电路短路、错接、故障等情况。
2.在测量电磁线圈电流时，需要使用合适的电流表，并注意电流表的量程和精度要求。
3.实验中应注意安全，避免电源短路、触电等事故发生。
实验结束后，及时切断电源。
4.在进行动态特性测量时，应控制好脉冲电流和脉冲宽度，避免电磁型电流继电器的损坏或性能下降。
电磁型时间继电器信号继电器中间继电器实验指导书
实验二、电磁型时间继电器、信号继电器、中间继电器实验一、实验目的1、熟悉时间继电器的实际结构、工作原理、基本特性、掌握时限的整定和试验调试方法2、熟悉和掌握信号继电器的工作原理、实际结构、基本特性及其工作参数和释放参数的测定。
3、熟悉和掌握中间的工作原理、实际结构、基本特性及其中间几点起的测试和调整方法。
二、预习与思考1、影响时间继电器起动电压、返回电压的因素是什么？2、DXM—2A 型信号继电器具有那些特点？3、信号继电器实验时为什么要注意工作线圈的极性和释放线圈的极性？如接反了会出现什么情况？4、根据你所学的知识说明时间继电器常用在哪些继电保护装置电路？5、发电厂、变电所的继电器保护及自动装置中常用哪几种中间继电器？三、原理说明1、时间继电器DS—20 系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。
DS—20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS-21〜DS-24是内附热稳定限流电阻型时间继电器（线圈适于短时工作），DS-21/C〜DS— 24/C是外附热稳定限流电阻型时间继电器（线圈适于长时工作）。
DS-25〜28是交流时间继电器。
该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。
继电器内部接线见图2-1图2-1 时间继电器内部接线图当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。
从电压加于线圈的瞬间起到延时闭合常开主触点止，这段时间就是继电器的延时时间，可通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限2、信号继电器DXM—2A型信号继电器适用于直流操作的继电保护线路和自动控制线路中作远距离复归的动作指示。
继电器检验标准
继电器检验标准This model paper was revised by the Standardization Office on December 10, 2020继电器检验标准1、目的本检验规范为了进一步提高继电器的质量，在继电器进料时严格把关，特制定出适应本公司的继电器检验标准，为继电器检验提供科学、客观的方法。
对于某些无法用定量表明的缺陷，用供需双方制订的检验标准和封样的办法加以解决。
2、适用范围本检验规范适用于我司对外所有采购之电磁继电器的检验及验收。
3、参照文件本检验规范参照《IQC作业操作规程》、《原材料外观检验规范》等。
4、内容检验工具卡尺、烙铁、锡线、万用表、CL6013、CL302、SS1792C直流可调源、耐压测试仪、绝缘电阻测试仪。
术语电磁继电器：主要利用电磁感应原理而工作的，一般由铁心、电磁线圈、衔铁、复位弹簧、触点、支座及引脚等组成。
触点形式（常开）：线圈未通电时处于断开状态的静触点，称为常开触点，用字母D或A 表示。
触点形式（常闭）：线圈未通电时处于接通状态的静触点，称为常闭触点，用字母H或B 表示。
触点形式（转换）：一个动触点与一个静触点常闭，而同时与一个静触点常开，形成一开一闭的转换触点形式，用字母Z或C表示。
线圈电源：指继电器使用的电源是直流还是交流。
线圈电阻：指线圈的电阻值大小，且满足此式：额定工作电压/线圈电阻=额定工作电流。
额定工作电压（电流）：指继电器能够可靠工作的电压或电流。
吸合电压（电流）：指继电器从释放状态到吸合工作时的最小电压或最小电流，又称动作电压（电流）。
释放电压（电流）：指继电器从吸合状态转换到释放状态时的最大电压或最大电流。
触点负荷：指触点能够承受的最大负载能力，又称触点容量。
继电器触点在工作时的电压或电流值不应超过该项的规定值，否则会将触点损伤。
检验项目及检验方法外观外包装箱应规范、整洁，并具有产品标识，应无破损、污物等不良现象。
实验一 电磁型电流继电器实验要点
实验一电磁型电流继电器实验一、实验目的熟悉DL 型电流继电器的实际结构、工作原理、基本特性；掌握动作电流值及其相关参数的整定方法。
二、预习与思考1、电流继电器的返回系数为什么恒小于１？2、动作电流（压）、返回电流（压）和返回系数的定义是什么？3、实验结果如返回系数不符合要求，你能正确地进行调整吗？4、返回系数在设计继电保护装置中有何重要用途？三、原理说明DL —20c 系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
DL —20c 系列继电器的内部接线图见图1一1。
上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。
过电流继电器：当电流升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。
继电器的铭牌刻度值是按电流继电器两线圈串联，若继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。
转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。
DY-21C、26C IIIIIIDY-22CDY-23C、28C8 DY-25CDY-24C、29C图1-1电流继电器内部接线图图1-2电流继电器实验接线图四、实验设备五、实验步骤和要求实验接线图1－2为电流继电器的实验接线，可根据下述实验要求分别进行。
实验参数电流值可用单相自耦调压器、变流器、变阻器等设备进行调节。
实验中每位学生要注意培养自己的实践操作能力，调节中要注意使参数平滑变化。
1. 电流继电器的动作电流和返回电流测试（1）选择ZB11继电器组件中的DL —24C/6型电流继电器，确定动作值并进行初步整定。
本实验整定值为2A 及4A 的两种工作状态见表1－2。
（2）根据整定值要求对继电器线圈确定接线方式（串联或并联）；（3）按图1--2接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。
读取能使继电器动作的最小电流值，即使常开触点由断开变成闭合的最小电流，记入表1－2；动作电流用I dj 表示。
继电器电磁类继电器安全操作及保养规程
继电器电磁类继电器安全操作及保养规程继电器是一种应用广泛的电气控制器件，可以将小电流控制电路转化为大电流控制电路。
电磁类继电器是常见的继电器类型之一，主要由线圈、铁芯、动触头、静触头、弹簧等组成。
在使用过程中，应注意安全操作和保养维护，以确保继电器的可靠性和寿命。
本文将介绍继电器电磁类继电器的安全操作及保养规程。
安全操作规程一、电气安全1.使用继电器前，应确认使用环境符合设备要求，以免电气危险事故发生。
2.接线前，应先切断电源，确保接线正确无误。
接线时应使用符合标准的导线，不能使用老化、破损、变形等导线。
3.继电器线圈应按照规定电压接入，否则会对继电器线圈造成损坏，甚至使继电器烧毁。
4.在维护和更换线圈或触点时，必须切断电源，避免触电事故的发生。
5.继电器接线盒和开关间距不应小于额定绝缘距离。
二、机械安全1.在使用前，应仔细阅读继电器的使用说明书，了解使用方法、操作规范和维护要求。
2.继电器应清洁、无尘、无水汽，安装须牢固，连接牢固。
3.继电器在使用过程中应避免碰撞或挤压，避免引起机械损坏或触点接触不良等故障。
4.继电器接口应符合标准规范，不能私自改装，以防引起不可预知的危险。
三、防护措施1.在操作继电器时，应穿戴适当的保护用具，以防触点产生的电弧及其他危害。
2.对高压、大电流继电器，应采取遮盖、围栏等措施，以防保护区域外的人员误触继电器并受到伤害。
3.在更换继电器时，应先切断电源，避免触电危险。
保养规程一、日常检查1.定期清洁继电器，保持继电器的表面清洁、干燥；2.检查继电器的线圈、动作部件和触点表面是否有氧化、灰尘等杂质；3.检查继电器的定位孔、安装孔、接插座的孔各类孔是否调整范围内，孔径变形、无法使用等情况。
二、定期检查1.定期对继电器进行测试，检查线圈电阻、触点绝缘电阻和电容是否符合要求；2.定期按照说明书要求检查继电器的机械运动部分是否正常，其中应特别注意触点的接触情况；3.对于长期不使用的继电器，应在定期时加以激励，以确保其内部机械部件处于正常状态，避免出现被粘锈或其他异常情况。
电磁型时间继电器、信号继电器、中间继电器实验指导书.
实验二、电磁型时间继电器、信号继电器、中间继电器实验一、实验目的1、熟悉时间继电器的实际结构、工作原理、基本特性、掌握时限的整定和试验调试方法2、熟悉和掌握信号继电器的工作原理、实际结构、基本特性及其工作参数和释放参数的测定。
3、熟悉和掌握中间的工作原理、实际结构、基本特性及其中间几点起的测试和调整方法。
二、预习与思考1、影响时间继电器起动电压、返回电压的因素是什么？2、DXM—2A型信号继电器具有那些特点？3、信号继电器实验时为什么要注意工作线圈的极性和释放线圈的极性？如接反了会出现什么情况？4、根据你所学的知识说明时间继电器常用在哪些继电保护装置电路？5、发电厂、变电所的继电器保护及自动装置中常用哪几种中间继电器？三、原理说明1、时间继电器DS—20系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。
DS—20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS—21～DS—24 是内附热稳定限流电阻型时间继电器(线圈适于短时工作)，DS—21/c～DS—24/c是外附热稳定限流电阻型时间继电器(线圈适于长时工作)。
DS—25～28是交流时间继电器。
该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。
继电器内部接线见图2-1。
图2-1 时间继电器内部接线图当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。
从电压加于线圈的瞬间起到延时闭合常开主触点止，这段时间就是继电器的延时时间，可通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限。
2、信号继电器DXM —2A 型信号继电器适用于直流操作的继电保护线路和自动控制线路中作远距离复归的动作指示。
GJB 65B-1999 有可靠性指标的电磁继电器总规范
免费标准下载网()
焊料浸渍工艺的批准应以下列方案之一为依据 镀金插入式引出端不允许进行焊料浸 渍 所有外观检查判据应符合 ＧＪＢ ３６０Ａ 中的方法 ２０８ 规定 ａ．当鉴定合格的原始引线表面涂层是 ＧＪＢ １４３７ 中为 ５２ 的焊料热浸渍涂层时 承制方应 采用与原始的产品加工方法相同的焊料浸渍工艺 ｂ．当鉴定合格的原始引线表面涂层不是如上述为 ５２ 的焊料热浸渍涂层时 所用焊料浸 渍工艺的批准应以如下试验程序为依据 程序 ｌ 一每种类型和引线涂层应有 ６ 只样品经受承制方的焊料浸渍工艺 焊料浸渍后 继电器应经受 Ａ２ 和 Ａ４ 分组的检验 程序 ２－６ 只样品中应有 ３ 只再经受可焊性试验 见 ３．８ 不允许有外观缺陷 程序 ３ 一剩下的 ３ 只样品经受耐焊接热试验 见 ３．２０ 程序 ４ 一所有 ６ 只样品均应经受 Ａ２ 和 Ａ４ 分组的检验 由于插入试验插座而造成引出端 的轻微擦痕不应作为拒收的条件 ３．５．７．４．２ 焊料浸渍／再覆锡的选择 承制方在下列情况下可进行焊料浸渍 再覆锡 ａ．在 Ａ１ 分组筛选试验后 但在 Ａ２ 分组电气试验前 ｂ．当一批 Ａ３ 分组可焊性试验不合格时 作为纠正措施 在 ４．７．２．２．２．２ 进行焊料浸渍
见 ６．５．１ 则必须符合下列特性要求 ａ．不能超出玻璃绝缘子表面之上引出端外露长度的 ２０ ｂ．允许存在密封剂操作过程中自然形成的痕迹颜色 Ｃ．继电器经处理后 应形成在允许的使用环境下持久的不导电不脆裂的密封层 ３．５．３ 触点 触点负载额定值和触点组合型式应符合规定 见 ３．１ 若无其它规定 见 ３．ｌ 触点 在规范规定的各种环境条件下 应能连续承受最大额定电流 并应能在规定的电流下闭合和 开 ３．５．４ 线圈 线圈与触点及外壳之间应具有足够的电气绝缘 线圈电阻和线圈额定电压应符合规
继电器进货检验规范
继电器进货检验规范1. 引言继电器是电气自动化系统中不可或缺的组成部分，其性能和稳定性直接影响着系统的可靠性。
进口继电器具有质量好、寿命长、可靠性高等优点，但也存在一些劣势，比如价格高、售后服务差等问题。
因此，在进口继电器的采购过程中，严格把关产品质量尤为重要。
为了保证采购的进口继电器产品质量和供应商的信誉，制定本进货检验规范。
2. 检验标准2.1 现行的国家标准根据国际电工委员会的标准，我国现行的继电器标准有：GB/T14048.5-2008等。
2.2 企业标准企业在执行国家标准的基础上，根据自身需要、情况制定更为严格的企业标准。
因此，制定继电器进货检验规范，需要结合国家标准和企业标准。
3. 检验项目3.1 产品外观检查外观检查是产品检验的第一步，通过外观检查可以初步了解产品的制造工艺和质量水平。
具体的检查项目如下：•外壳表面是否有划痕、碰伤等损坏；•外壳和壳体连接部位是否有松动；•继电器插座端子是否完好、接触良好；•继电器插座的司夹钳接触面是否有氧化、锈蚀、变形等影响接触的现象；•继电器悬臂臂头是否正常、接触良好；•继电器触点箍片是否存在弯折、脱落、断裂等现象；•继电器触头接触面是否平整，无裂痕、氧化等现象。
3.2 静态参数检查静态参数检查包括以下项目：•触点电阻•触点接触压力•插座绝缘电阻•工作电压和电流检查3.3 动态特性检查继电器动态特性检查主要包括以下项目：•牵引电流及牵引时间•吸合电流及吸合时间•断开电流及断开时间•释放时间及释放前后状态数据的比较等注意：动态特性检查需要使用专业的检测设备，并且进行多次检查以确保检验结果的准确性和可靠性。
4. 检验流程1.对进口继电器的包装进行检查，要求包装完整，无明显损伤、污渍等问题。
2.对继电器外观进行检查，如果发现问题，应停止检验首次合格率及时报告。
3.进行静态参数检查，如果发现问题，应停止检验，首次合格率及时报告。
4.进行动态特性检查，继电器在不同的环境下进行连续测试，如果发现问题，应停止检验，首次合格率及时报告。
电磁型时间继电器实验要点
电磁型时间继电器实验一、实验目的熟悉DS—20系列时间继电器的实际结构，工作原理，基本特性，掌握时限的整定和试验调整方法以。
二、预习与思考1、绝缘测试时发现绝缘电阻下降，且不符合要求，是什么原因引起的？2、影响起动电压、返回电压的因素是什么？3、在某一整定点的动作时间测定，所测得数值大于（或小于）该点的整定时间，并超出允许误差时，将用什么方法进行调整？4、根根你所学的知识说明时间继电器常用在哪些继电保护装置及自动化电路中？三、原理说明DS—20系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。
DS—20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS—21~DS—24是内附热稳定限流电阻型时间继电器（线圈适于短时工作），DS—21/c~DS—24/c是外附热稳定限流型时间继电器（线圈适于长时工作）。
DS—25~28是交流时间继电器。
该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。
继电器内部接线见图2—1。
当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。
从电压加于线圈的瞬间起到延时闭合常开主触点止，这段时间就是继电器的延时时间，可通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限。
四、实验设备序号设备名称使用仪器名称数量1 ZB13 DS—23时间继电器12 ZB43 800欧可调电阻 13 ZB03 数字电秒表 14 ZB31 直流电压、电流表各15 DZB01 可调直流操作电源 1路6 1000V兆欧表 17 万用表 1五、实习步骤和要求1、内部结构检查（1）观察继电器内部结构，检查各零件是否完好，各螺丝固定是否牢固，焊接质量及接线头压接应保持良好。
电磁型电流继电器和电压继电器实验
五、实验仪器设备
设备名称使用仪器名称
控制屏
EPL-05 继电器（二）—DS-21C时间继电器
EPL-06 继电器（四）—DZ-31B中间继电器
EPL-11 直流电源及母线
EPL-11 直流电压表
EPL-12 电秒表及相位仪
EPL-13 光示牌
EPL-14 按钮及电阻盘
六、问题与思考
1．根据你所学的知识说明时间继电器常用在哪些继电保护装置电路？
答:时间继电器室一种用来实现触点延时接通或断开的控制电器,在机床控制线路中应用较多的是空气阻尼式和晶体管式时间继电器.
2．发电厂、变电所的继电器保护及自动装置中常用哪几种中间继电器？
答:静态中间继电器、带保持中间继电器、延时中间继电器、交流中间继电器、快速中间继电器、大容量中间继电
3.实验的体会和建议
通过这次实验，是我了解了时间继电器，中间继电器的工作原理，用途及使用性能，时间继电器和中间继电器是电气控制当中必不可少的电气元器件，只有熟练掌握和运用这些常用的电气器件，才能在工作中自如使用得心应手。
实验三三段式电流保护实验
一、实验目的
1.掌握无时限电流速断保护、限时电流速断保护及过电流保护的电路原理，工作特性及整定原
则；
2.理解输电线路阶段式电流保护的原理图及保护装置中各继电器的功用；
3.掌握阶段式电流保护的电气接线和操作实验技术。
二、实验电路
三、预习题（填写表格）
序号代号型号规格用途实验整定值线圈接法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁型继电器检验规程
一、总则
1.1 本检验规程适用于电磁继电器的全部检验以及部分检验。
1.2 检验前，工作负责人必须组织工作人员学习本规程，要求熟悉和理解本规程。
1.3 本继电器检验周期为：
全部检验：每4年进行1次；
部分检验：每2年进行1次。
二、概述
电磁继电器广泛用于现场低电压继电器及联锁回路、过电流保护、保护动作延时、接点容量、接点的扩展、报警信号等回路等。
三、职责
本检验规程经设备部电气专业人员编制。
四、试验设备及接线的基本要求
4.1 试验仪器应检验合格，其精度不低于0.5级。
4.2 试验回路接线原则，应使加入继电器的电气量与实际情况相符。
4.3试验设备：调压器、直流电源、继电继电器测试仪等。
五、试验条件和要求注意事项
5.1交、直流试验电源质量和接线方式等要求参照《继电继电器及电网安全自动继电器检验规程》有关规定执行。
5.2试验前应检查屏柜及继电器接线端子是否有螺丝松动。
5.3使用的试验仪器必须与屏柜可靠接地。
5.4为保证检验质量，对所有特性试验中的每一点，应重复试验三次，其中每次试验的数据与整定值的误差要求<5%，继电器逻辑符合设计要求。
六、试验前的准备
6.1 在现场进行检验工作前，应认真了解被检验继电器的一次设备情况及其相邻的一、二次设备情况，与运行设备关联部分的详细情况，据此制定在检验工作全过程中确保系统安全运行的技术措施。
6.2 应具备与实际状况一致的图纸、上次检验的记录、最新定值通知单、标准化作业指导书、合格的仪器仪表、备品备件、工具和连接导线等。
6.3. 对继电器的整定试验，应按有关继电继电器部门提供的定值通知单进行。
工作负责人应熟知定值通知单的内容，核对所给的定值是否齐全，所使用的电流、电压试验仪器是否与现场实际情况相符合。
6.4. 继电继电器检验人员在运行设备上进行检验工作时，必须事先取得运行人员的同意，遵照电业安全工作相关规定履行工作许可手续，并在运行人员将继电器的所有出口连片断开之后，才能进行检验工作。
七.回路检验
7.1 在被继电器设备的控制器与其他设备的回路完全断开后方可进行。
7.2二次回路检查。
7.3检查二次回路接线的正确性及端子排引线螺钉压接的可靠性。
八.二次回路绝缘检查
8.1新安装和定检时，对全部继电器接线回路用1000伏摇表测定绝缘电阻，其数值应不小于1兆欧。
8.2 继电器经过解体检修后应用1000伏摇表测定绝缘电阻：
（1）全部端子对金属底座和电磁铁的绝缘。
（2）各线圈对接点，各线圈间，各接点间的绝缘。
各线圈间绝缘电阻应不小于10兆欧，其他的测量值均应不小于50兆欧。
8.3 具有电流、电压线圈的中间继电器在定检中应测定线圈间的绝缘电阻。
8.4 耐压试验
新安装和继电器经过解体检修后应进行耐压试验。
继电器的导体对金属底座部分，应能耐受交流50Hz，电压1000伏，历时1分钟的耐压试验。
允许用2500伏摇表测定绝缘电阻来代替交流耐压试验。
所测绝缘电阻应不小于20兆欧。
8.5 进行绝缘电阻测定或耐压试验时，必须注意将不能承受高电压的元件如电容、整流元件
等从回路中断开或将这些元件短路。
九.外观检查
9.1 继电器取下外壳之前应检查：
1. 清扫继电器外壳上的灰尘。
2. 外壳及玻璃是否完整，嵌接是否良好。
3. 外壳与底座间接合是否牢固紧密。
防尘密封是否良好。
安装是否端正。
4. 继电器端子接线是否牢固可靠。
