电工技术220kV线路保护在“四统一”与“六统一” 设计规范
继电保护“六统一”在现场工作中的应用分析
继电保护“六统一”在现场工作中的应用分析【摘要】继电保护“六统一”标准已经出台一段时间了，但是在实际应用中要做到“六统一”还是有一定的难度，要想达到全部统一就必须提出好的解决措施，本文根据设计人员以及厂家在规范执行“六统一”时出现的问题进行分析。
详细论述“六统一”在实际情况中的应用。
【关键词】继电保护；“六统一”；问题；应用分析为了进一步规范电网继电保护的标准化，提升继电保护的水平，国网公司出台了新的电网继电保护标准，即继电保护“六统一”的执行。
新的“六统一”与原有的“四统一”在执行标准上有很大的不同，“六统一”标准进一步规划了原有“四统一”方面的一些内容。
“六统一”涉及的面比较广泛，需要注意的事项也比较多，因此在执行“六统一”标准的时候也存在一定的难度。
在实际应用中，要想执行规范的“六统一”必须熟练掌握“六统一”应用技术原则与保护配合的重点内容，并对实际施工过程中出现的重点及难点提出解决方法，做到规范化的“六统一”执行标准。
1 “六统一”的原则1.1 “六统一”的概念在电网的迅速发展下，变电站的工作量也随之加大，这就意味着在一系列的施工过程中必须有统一的规范与制度，要求各装置都做到利用最大化，以节约调试和维护成本为前提，出台了新的继电保护“六统一”。
所谓的“六统一”就是指功能配置统一、回路设计统一、端子排布置统一、接口标准统一、屏柜压板统一和保护定值、报告格式统一。
“六统一”对设备的各方面性质与运行机制都进行了规范统一。
1.2 “六统一”与“四统一”的区别原有的“四统一”就是指设计条件统一、接线回路统一、原件符号统一、端子排编号统一。
通过两者的对比可以看出，新的“六统一”对功能配置、装置保护以及程序设计都做了更为详细的规定，因此在工程施工过程中对设计、装置维护与事故分析更为有利。
1.3 “六统一”中各项原则所解决的问题“功能配置统一”原则，主要解决由于各地区保护配置的差异造成的保护不统一的问题；“回路设计统一”原则，主要解决因各地区设计单位习惯不同而造成的二次回路存在差异的问题；“端子排布置统一”原则，主要解决交直流回路与输入输出回路在端子排上排列不同的问题；“接口标准统一”原则，主要解决光缆连接与接口配置等进行标准化设计，避免出现装置接口因时期、厂家不同而杂乱无序的问题；“屏柜压板统一”原则，主要对压板设计进行优化，减少多余的压板，以方便现场的运行；“保护定值、报告格式统一”原则，要求各制造商按照标准格式进行保护定值、报告格式统一，为现场维护提供良好的保障。
继电保护＂六统一＂在现场工作中的应用分析
造成 影响 ， 引起工作效率 降低 、 工作 流程 及后期设备维护 的不
统一。 以下笔者就 以现场工作 中遇 到的 “ 六统一 ” 方 面的不统 一 点进行分析说明， 期待 “ 六统一” 能有更 全面 的覆盖性。
压板就应与接点串联 ， 并命名为 “ 闭锁有载调压” 。 以上 列举 的一 些设 计不统一的问题 ， 一方面需要各设 计 单 位 对设计 规范及 “ 六 统一 ” 内容进行更深层次 地解读 ， 另—方面 设 计单位与电力二次部门应该 加强沟通， 尤其是继保现场 工作 ＾
母差保护装置中的分歧所有厂家都有母联分段的跳位外部开入也有专门的母联跳位硬压板部分厂家如南瑞继保为了可靠性采取两个开入量的或逻辑进行母联跳位的判定而部分厂家如南自与四方从安全性上考虑采用的是两个开入量的与逻辑这样的差异也会引起调试以及运行维护方面的不统一如容易引起运行人员操作时的漏项从而给保护运行留下隐患
Ｉ 习 吨力 毅 角
ＤＯＩ 编码 ： １ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ７ — ０ ０ ７ ９ ． ２ ０ １ ３ ． ０ ５ ． １ ０ １
２ ０ １ ３ 年 第 ５ 期

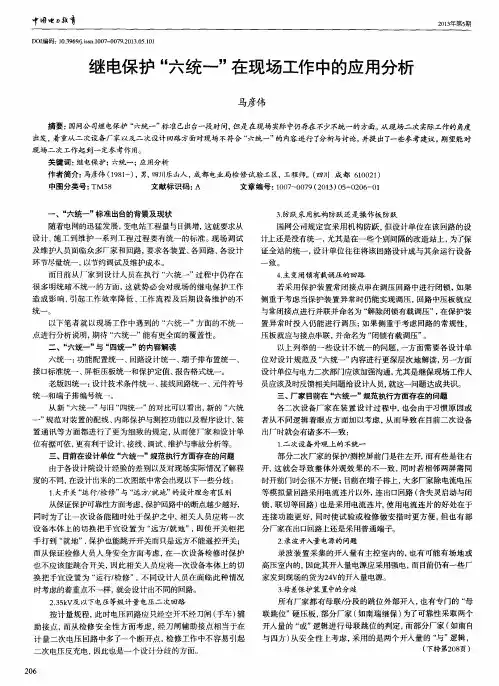

继电保护 “ 六统一＂ 在现场工作中的应用分析
马彦伟 准已出台一段 时间， 但是在现场实际中仍存在 不少不统一的方面。 从现 场 － ＇ Ｊ ｚ 实ｅ＿ ｖ － － 作的角度 出发 ， 着重从二 次设备厂家以及二 次设计 回路方面对现场不符合 “ 六统一” 的内容 进行 了 分析与讨论， 并提 出了一些参考建议， 期望能对
时开前 门时会很不方便 ； 目前在端子排上 ， 大多厂家除电流电压 等模拟量 回路采用电流连片以外 ， 连出口回路 （ 含失灵启动与闭 锁、 联切等 回路 ） 也是采用 电流连片， 使用电流 连片的好 处在于 连接 功能更 好， 同时使试 验或检 修做安措 时更 方便 ， 但也有部 分厂家在 出口回路上还是采用普通端子。
六统一
原水利电力部组织编写的《四统一高压线路继电保护装置原理设计》主要针对当时继电保护的现状，通过统一技术标准、统一原理接线、统一符号、统一端子排布置，对我国继电保护发展起到了重要的推动作用。
近年来随着科学技术的发展和进步，微机型继电保护装置在我国电力系统中得到越来越广泛的应用，极大地促进了继电保护运行管理水平的提高。
然而，在应用中不同厂家保护装置的输入输出量、压板、端子、报吿和定值等不统一、不规范的问题日渐凸显，给继电保护运行、维护和管理等带来较大困难，有必要对微机型继电保护装置技术原则、保护配置原则以及相关的二次回路等的标准化设计进行规范。
功能配置统一的原则。
主要解决各地区保护配置及组屏方式的差异而造成保护的不统一问题。
回路设计统一的原则。
解决由于各地区运行和设计单位习惯不同造成二次回路上存在差异的问题。
端子排布置统一的原则。
通过按照自上而下，按功能分段设计端子排，解决交直流回路、输入输出回路在端子排上排列位置不同的问题。
接口标准统一的原则。
对继电保护装置至通信机柜处的光缆连接、接口的配置等进行标准化设计，避免出现不同时期、不同厂家接口装置杂乱无序的问题。
屏柜压板统一的原则。
通过对继电保护压板数量、颜色进行规范，对压板进行优化设计，减少不必要的压板，以方便现场运行。
保护定值、报告格式统一的原则。
要求各保护制造商按照标准格式进行保护定值、报告格式的统一，为现场运行维护创造条件。
线路保护及辅助装置标准化设计规范4.1 保护装置的通用要求4.1.1 保护装置开关量输入定义采用正逻辑，即接点闭合为“1”，接点断开为“0”。
开关量输入“1”和“0”的定义应统一规范为：a) “1”肯定所表述的功能；b) “0”否定所表述的功能。
4.1.2 保护装置功能控制字“1”和“0”的定义应统一规范为：a) “1”肯定所表述的功能；b) “0”否定所表述的功能；或根据需要另行定义；c) 不应改变定值清单和装置液晶屏显示的“功能表述”。
南方电网220kV线路保护技术规范
10.4.13双重化配置的两套保护配置各自独立的电压切换装置。
10.4.14
10.4.15旁路配置一套传输分相命令的纵联距离保护或纵联电流差动保护（包含重合闸功能）、操作箱和电压切换装置。
10.4.16
11保护功能
12
12.1纵联距离（方向）线路保护
12.2
12.2.1功能配置
12.2.2
hh)
ii)手跳、三跳、永跳(TJR、TJF)至故障录波接点；
jj)
kk)手跳至安全自动装置接点
ll)
mm)合后至安全自动装置接点
nn)
oo)事故跳闸接点；
pp)
qq)断路器三相位置不一致接点；
rr)
ss)跳合闸位置接点；
tt)
uu)一、二组控制回路断线信号；
vv)
ww)一、二组电源消失信号；
xx)
8.2
8.3优先通过继电保护装置自身实现相关保护功能，尽可能减少外部输入量，以降低对相关回路和设备的依赖。
8.4
8.5优化回路设计，在确保可靠实现继电保护功能的前提下，尽可能减少屏（柜）内装置间以及屏（柜）间的连线。
8.6
9保护配置
10
10.1基本原则
10.2
10.2.1遵循“强化主保护、简化后备保护”的原则。
6.7纵联方向保护
6.8
线路各侧保护由方向元件判别故障方向，并利用通信通道相互传输命令信号，各侧保护根据本侧结果和其它侧命令信号综合判别区内外故障的保护。
6.9纵联零序保护
6.10
线路各侧保护由零序方向元件判别故障方向，并利用通信通道相互传输命令信号，各侧保护根据本侧结果和其它侧命令信号综合判别区内外故障的保护。
安徽220kV电网“六统一”继电保护设备应用研究
安徽220kV电网“六统一”继电保护设备应用研究王同文;谢民;孙月琴【摘要】在简要介绍＂六统一＂基本含义基础上,结合安徽电网继电保护运行实际,重点研究＂六统一＂继电保护设备技术原则及配合原则,探讨＂六统一＂推广应用的重点和难点并提出解决策略,研究结果保障了＂六统一＂继电保护设备在安徽电网的推广及应用期间电网的安全稳定运行,具有一定的工程参考价值。
%Under the introduction of ″six unification″,considering the operation fact of Anhui electrical power grid,both the technical principle and the matching rule are discussed in detail in this paper.Those problems during the process of popularization and their solutions are also proposed in the paper.Research about ″six unification″ re lay protection is beneficial to its application in Anhui power grid and the security of Anhui power grid during the application process,therefore has high engineering practical value.【期刊名称】《安徽电气工程职业技术学院学报》【年(卷),期】2011(016)003【总页数】4页(P74-77)【关键词】安徽电网;继电保护;六统一;标准【作者】王同文;谢民;孙月琴【作者单位】安徽电力调度通信中心,合肥230022;安徽电力调度通信中心,合肥230022;安徽电力调度通信中心,合肥230022【正文语种】中文【中图分类】TM771 概述为进一步规范电网继电保护装置的标准化，提高继电保护装备技术水平和运行管理水平，国网公司分别于2007年和2008年先后颁布新编线路保护及组件保护设计标准[1－2]，俗称“六统一”设计规范，并要求新、改建工程应执行这两项标准。
江苏电网220千伏系统继电保护“六统一”
江苏电网220千伏系统继电保护“六统一”应用技术原则编制说明本技术原则是根据国网企业标准《线路保护及辅助装置标准化设计规范》、《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》，结合近年来技术发展和江苏电网220千伏变电站继电保护装置的实际应用情况进行编制。
本技术原则自颁布之日起执行。
在执行过程中所遇到的问题和建议请及时反馈江苏电力调度通信中心。
江苏电力调度通信中心将视具体情况进行必要的修订补充。
本技术原则的解释权属江苏电力调度通信中心。
一、220kV线路保护1、配置方案220kV联络线路配置双重化的主后备一体化纵联保护。
220kV单电源环网的双/多线并供线路，以及有特殊要求的馈供线路（例如可靠性或稳定性要求高，或低压侧有电源等）配置双重化的主后备一体化纵联保护。
其他220kV馈供线路，当具备光纤通道时配置双重化的主后备一体化纵联保护,当不具备光纤通道时可只配置双套距离保护。
对远景规划为联络变，本期为终端变建设的工程，线路保护及光纤通道按联络变原则配置。
纵联保护应优先采用光纤通道，优先采用分相电流差动保护。
220kV同塔双回或多回线路、单电源环网（含双/多线并供形式的单电源环网）中的各条线路、以及其他一些有特殊要求的线路（如强磁弱电等），应采用双套分相电流差动保护。
具备光纤通道的其他线路，也优先采用双套分相电流差动保护。
220kV电压等级接入的电厂采用发变线组接线形式时，电厂侧每套线路保护需加装远方就地判别装置。
具体工程中，220kV线路保护按如下原则设计和实施：1）220kV线路两侧变电站均为新建站时：两侧线路保护柜均按“六统一”原则设计（新建站B柜屏上配置的失灵启动装置仅作为充电过流保护使用）。
2） 220kV线路两侧变电站一侧为新建或间隔扩建，另一侧利用原有间隔时，可按以下原则实施：a、新建变电站线路保护与母线保护间的配合及二次回路接线应按国网“六统一”原则执行，失灵启动电流判别采用母线保护中的电流元件（不采用线路保护柜中的失灵启动装置）；b、新建变电站对侧原有间隔的线路保护运行时间小于5年时，为节约投资，可将其中一侧变电站的线路保护柜搬迁至相应变电站（一般为新建变电站），与另一侧配合使用。
浅谈“六统一”后的220kV线路保护
பைடு நூலகம்
动和相互 闭锁 的回路 。当开关跳闸各 自判定是否满足重合条件 ， 若满 ６ ． 结 论 足则通过重合 闸出口压板到操作箱的 ｚ Ｈ Ｊ 继电器启 动重合 。 当一套重 目前新建 变电站均采用 “ 六统一” 标准 ． 在非六统一的老变电站中． 合 闸动作后 ． 另一套重合闸可有通过检有流或者跳位返 回而确保不再 也结合保 护换 型等工作进行 “ 六统一” 改造 ． “ 六统一” 标准将在 电网中 二次重合 ： 当一套 保护动作单 相跳闸而另一 套保护未 动作 时 ， 单相跳 全面推广应用 本文通过 以实际运行 中最常见的线路保护为例 ， 对“ 六 位启动重合闸可以保证两套重合闸的一致性 。 后２ ２ ０ ｋ Ｖ 线路保护的各种特点和差异进行了简单介绍和分析 ． 并 在“ 六 统一 ” 后． ９ ３ １ 保护 和 ６ ０ ３ 保护 之间没有 相互闭锁 回路 ． 通 统 一” 写出了相应的操作要点。随着“ 六统一” 标准 的普及 ， 将减少变 电运维 的 过操作箱 内的辅助接点来实现闭锁重合闸。
◇科技之窗◇
科技 一向导
２ ０ １ ４ 年３ ３ 期
浅谈“ 六统一＂ 后的 ２ ２ ０ ｋ Ｖ线路保护
陈 伟 （ 江苏省电力公司检修分公 司盐城运维站 江苏 盐城 ２ ２ ４ ０ ０ １ 】
【 摘 要】 目前新 建变电站 均采 用“ 六统一” 标准 ， 在非六统一的老变电站 中， 也结合保护换 型等工作进行“ 六统一” 改造 ， “ 六统一 ” 标 准将在 电网中全 面推 广应 用。本文通过 以实际运行 中最 常见的线路保护为例 ． 对“ 六统一” 后２ ２ ０ ｋ Ｖ线路保护 的各种特点和差异进行 了简单介 绍和分 析， 并 写出了相应 的操作要点 。通过该文 ， 可 以对“ 六统一” 后的线路保护 有进一 步的认识 。 对今后运维及操作有一定帮助 。 【 关键词 】 六统一 ； 重合 闸； 失灵保护 ； 线路保护
继电保护六统一
江苏电网220千伏系统继电保护“六统一”应用技术原则编制说明本技术原则是根据国网企业标准《线路保护及辅助装置标准化设计规范》、《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》，结合近年来技术发展和江苏电网220千伏变电站继电保护装置的实际应用情况进行编制。
本技术原则自颁布之日起执行。
在执行过程中所遇到的问题和建议请及时反馈江苏电力调度通信中心。
江苏电力调度通信中心将视具体情况进行必要的修订补充。
本技术原则的解释权属江苏电力调度通信中心。
一、220kV线路保护1、配置方案220kV联络线路配置双重化的主后备一体化纵联保护。
220kV单电源环网的双/多线并供线路，以及有特殊要求的馈供线路（例如可靠性或稳定性要求高，或低压侧有电源等）配置双重化的主后备一体化纵联保护。
其他220kV馈供线路，当具备光纤通道时配置双重化的主后备一体化纵联保护,当不具备光纤通道时可只配置双套距离保护。
对远景规划为联络变，本期为终端变建设的工程，线路保护及光纤通道按联络变原则配置。
纵联保护应优先采用光纤通道，优先采用分相电流差动保护。
220kV同塔双回或多回线路、单电源环网（含双/多线并供形式的单电源环网）中的各条线路、以及其他一些有特殊要求的线路（如强磁弱电等），应采用双套分相电流差动保护。
具备光纤通道的其他线路，也优先采用双套分相电流差动保护。
220kV电压等级接入的电厂采用发变线组接线形式时，电厂侧每套线路保护需加装远方就地判别装置。
具体工程中，220kV线路保护按如下原则设计和实施：1） 220kV线路两侧变电站均为新建站时：两侧线路保护柜均按“六统一”原则设计（新建站B柜屏上配置的失灵启动装置仅作为充电过流保护使用）。
2）220kV线路两侧变电站一侧为新建或间隔扩建，另一侧利用原有间隔时，可按以下原则实施：a、新建变电站线路保护与母线保护间的配合及二次回路接线应按国网“六统一”原则执行，失灵启动电流判别采用母线保护中的电流元件（不采用线路保护柜中的失灵启动装置）；b、新建变电站对侧原有间隔的线路保护运行时间小于5年时，为节约投资，可将其中一侧变电站的线路保护柜搬迁至相应变电站（一般为新建变电站），与另一侧配合使用。
湖南电网继电保护贯彻“六统一”新实施细则
规范一第4.2.8条和规范二第4.2.7条：保护屏(柜)内一般不设交流照明、加热回路。
【注释】我省目前保护屏(柜)内一般设有交流照明回路，通过门控接点实现通断，没有设置加热回路。交流照明回路的设置方便了检修和运行，但是门控接点的接触不良引起照明回路的反复拉弧可能导致高频干扰引起保护误动作。
【实施方案】新建、改建、扩建变电站均按规范要求实施。
规范一第5.3.6.1条和规范二第4.2.4条：操作箱应具备以下功能：…保护分相跳闸、保护三相跳闸回路（不启动重合闸、启动失灵）、保护三相跳闸回路（不启动重合闸、不启动失灵）…
【注释】我省目前操作箱具备分相跳闸继电器、三相跳闸继电器TJQ（启动重合闸、启动失灵）和三相跳闸继电器TJR(不启动重合闸、启动失灵)，对于如三相不一致保护、变压器后备保护跳母联等不适宜启动失灵的保护也不得不接入TJR继电器。
b) 线路保护屏2：线路保护2+电压切换装置+(打印机2)+(过电压及远方跳闸保护2)。
若采用电力载波闭锁式纵联保护，则屏内还需配置1台收发信机。
改建、扩建变电站在新建变电站组屏方案的基础上，在线路保护屏1内加装一台断路器保护装置，断路器失灵电流判别功能由该装置实现。
2、压板设置
线路保护压板原则上按如下表格设置命名。
7、对断路器的要求
规范一第8.1.1条和规范二第9.1.1条：三相不一致保护功能应由断路器本体机构实现。
【注释】我省目前三相不一致保护功能均由断路器保护装置实现，功能可靠，工作环境好，运行稳定。
【实施方案】断路器本体应具有方便取消的三相不一致保护功能，新建、更换断路器的三相不一致保护功能由断路器本体机构实现，其余均由保护装置实现。
投入或退出纵联保护
220kV线路保护技术规范
【释义】为简化保护接线，简化向量检查，零序电压采用自产。现部分装置仍采用外接零序电流，故未对零序电流做必须的规定。
2.8 装置应尽可能利用交流量判断保护的状态，尽量减少输入开关量的数量。
【释义】为简化接线，提出尽量减少开入量，但不应当因此而损害保护的可靠性。
5.2 距离保护、零序方向元件要充分考虑CVT暂态过程的影响。
【释义】CVT暂态过程对快速动作的距离、零序保护有影响，在目前的系统运行要求下，不必为追求速动性而牺牲选择性。
5.3 距离、零序保护的各段之间应相互独立，不应有逻辑闭锁关系。
【释义】为方便使用，要求各段之间相互独立。
5.4 TV断线时，除增加的TV断线零序和过流段外，现有各段零序方向过流保护可选择为退出或变为零序过流保护（零序方向元件退出）。
6.2 对同杆并架线路的跨线故障，保护应能选相跳闸。
【释义】对纵联差动保护，本要求易实现；对纵联距离、纵联方向保护，需要提供分相通道，保护装置也需要支持；对后备距离、零序保护，需要保护选相、跳闸逻辑做判断。
6.3 装置应具有单相和三相跳闸逻辑回路，并通过外部压板（或把手）控制是否选相跳闸。
【释义】装置的跳闸方式需要与重合方式自动适应，但在某些接线和运行方式下，需要保护直接三跳时，保护应能适应。注意，保护可能未配置重合功能。
a. 对闭锁（允许）式纵联方向、纵联距离（零序）保护，装置要具备“其它保护停（发）信”回路，并应使用短延时（5～10毫秒）确认，外部回路应正确接入；
b. 对纵联差动保护，装置要具备远跳接入回路，并应使用短延时（5～10毫秒）确认。远跳命令跳闸时应经起动元件闭锁，装置宜提供控制字选择是否选相跳闸。对远跳命令发送端为双母线的，远跳跳闸时宜经选相，不闭锁重合闸；对远跳命令发送端为3/2接线的，远跳跳闸时永跳。
高压保护三种模式之间差异及配合说明
高压保护装置三种模式差异及配合说明北京四方继保自动化股份有限公司2011年4月目次1概述 (1)2三种模式之间配合说明 (1)3“六统一”线路保护及辅助装置与标准版的差异 (3)4“六统一”线路保护及辅助装置与标准版装置的配合 (16)5“六统一”变压器保护装置与标准的差异 (17)6“六统一”变压器保护装置与标准版的配合 (24)7“六统一”高抗保护装置与标准版的差异 (25)8“六统一”母联（分段）保护装置与标准版的差异 (26)I高压保护装置三种模式差异及配合说明1概述随着国家电网公司智能变电站建设的全面推进，系统内220kV及以上高压保护装置有标准版、“六统一”和“智能化”三种典型的模式，不同模式之间的保护配合问题日渐凸显，给生产、设计运行和维护带来诸多不便，本文从保护原理差异、相互之间的配合、装置升级改造等几个方面有针对性地进行重点阐述，用于指导设备选型和工程设计。
1.1标准版装置：即标准装置，泛指四方公司的CSC系列标准产品。
1.2“六统一”装置：即六统一标准化装置，特指满足国网企标Q／GDW 161-2007《线路保护及辅助装置标准化设计规范》和Q／GDW 175-2008《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》要求的CSC系列产品。
备注：与标准版装置相比，在保护功能、硬件、开入、开出、定值和故障简报上存在较大差异。
1.3“智能化”装置：在“六统一”模式基础上，满足国网企标Q／GDW 441-2010《智能变电站继电保护技术规范》的CSC 系列产品。
备注：与“六统一”装置相比，对采样和跳闸部分采用了数字化设计。
1.4基本原则：对于现场运行的CSL、CST系列产品，由于受软硬件资源限制，加之运行年限较长，当需要与上述三种模式配合时，建议进行整屏更换，本文仅考虑上述三种模式之间的配合关系。
2三种模式之间配合说明2.1母线保护与线路保护配合标准版母线保护有含失灵电流判别和不含失灵电流判别两种版本；失灵电流判别元件可通过控制字投退。
六统一保护调度运行说明
2009年以来，国网公司先后发布《线路保护及辅助装置标准化设计规范》Q／GDW 161-2007、《变压器、高压并联电抗器和母保护标准化设计规范》Q／GDW 175-2008等标准，对保护装置功能配置、回路设计、端子排布置、接口标准、屏柜压板、保护定值（报告格式）六方面作出统一规范，简称“六统一”。
江苏省调依据国网公司“六统一”设计规范，发布《江苏电网220千伏系统继电保护“六统一”应用技术原则》，对配置方案、组柜原则、功能要求作出细化规定。
一、配置方案下表对我省原非“六统一”设计方案与新“六统一”设计方案作对比。
原非“六统一”方案指我省过去一段时间内大多数普通变电站的设计方案，不包含所有普通变电站设计方案。
新“六统一”设计方案指目前遵循国网“六统一”标准和《江苏电网220千伏系统继电保护“六统一”应用技术原则》的设计方案。
二、功能特点各装置生产厂家遵循“六统一”标准生产的保护装置具有共同特点1.线路：1)线路保护统一配置三段相间距离、三段接地距离、二段方向零序保护。
2)线路保护压板有：A.出口压板类：保护跳闸、启动失灵、重合闸。
B.功能压板类：纵联保护投/退、停用重合闸投/退、保护检修状态投/退。
3)取消了距离、零序保护功能压板，因此距离、零序保护不能单独停用。
4)取消重合闸方式切换把手，线路保护重合闸方式（单重、三相一次）只能通过保护定值控制字设定。
5)“停用重合闸”功能压板投入时，任何故障保护三跳闭重。
因此若想仅停用某一套装置重合闸，不能投入“停用重合闸”压板，而应该将该装置重合闸出口压板解除，让另一套保护重合闸可以正常工作。
6)线路保护屏上配置的断路器保护中失灵电流判别功能不用，仅用其中过流保护功能。
当线路保护正常运行时，过流保护正常也停用。
7)“保护检修状态投/退”功能压板投入，则保护不会上送主站任何报文数据，用于保护检修试验时不干扰主站正常运行。
2.母差保护：1)每套保护均含失灵保护功能，即线路，主变开关失灵电流判别在母差保护中实现。
继电保护“六统一”装置技术规范宣贯培训
的双重化，双重化配置的保护装置及其回路之间应完全独立，无直接的电气联系。
【释义】 1、明确了双重化的原则，为简化继电保护回路设计奠定了基础；保护组 柜、回路设计、简化压板也是以此为基础。 2、《国家电网公司十八项电网重大反
事故措施》（2012修订版）对双重化提出了 要求： 3、双重化配臵的保护之间宜
集中，充分利用微机保护装臵强大的运算处理能力，实现保护功能的智能化和标准
化，尽可能减少外部开入量，从而达到简化二次回路、提高保护可靠性的目的。 2 、例如：3/2断路器接线的母线保护，对通过母线保护跳闸的直跳开入，应设臵灵 敏的、不需整定的电流元件并带50ms的固定延时的“软件防误措施”，以提高边 断路器失灵保护动作后经母线保护跳闸的可靠性。
同造成二次回路上 存在的差异
六统一标准化培训
基本原则 优化设计原则
3.2.1应优先通过保护装置自身实现相关保护功能，尽可能减少外部输入量，以降
低对相关回路和设备的依赖。
【释义】1、设备标准化是提高保护装臵制造质量，优化设计、施工、维护和管理 的重要前提，本标准是在广泛收集各网省公司对保护装臵提出的要求，加以深化和
。
《四统一高压线路继电保护装置原理设计》： 1）统一的设计技术条件。
2）统一的接线回路。
3）统一的元件符号。 4）统一的端子排编号。
六统一标准化培训
背景
老六统一背景
1、自2006年12月开始，国调中心多次组织召开由公司总部基建部、有关网省调、
电力研究院、设计院、国内主要保护制造商参加的“继电保护设备标准化规范”工
召开了
《线路保护设计规范》和《元件保护设计规范》实施技术原则审定会，会议对标准 化实施阶段需要明确的问题和技术原则进行了细致、深入的认论。 3、2009年3 月国调中心组织的标准化保护装置集中测试验证工作分别在中国电科 院和华北电科院同时进行，国内主要继电保护设备制造厂均参加了此次测试验证。
关于现场工作的继电保护六统一实施要点解析
关于现场工作的继电保护六统一实施要点解析摘要：六统一标准是对变电站工程施工质量和施工环节制定的统一标准，其在工程现场工作中存在着较多的问题，对继电保护的设计质量起到了一定的制约作用，本文主要对其实施要点进行解析。
关键词：六统一标准;现场工作;继电保护;实施要点在当前电力发展越来越迅速的时代环境下，电网规模有了进一步的扩大，各个发电站的工程量也越来越多。
在该种情况下，如果不能有效实现施工标准以及设计标准的有效统一，必定会造成调试成本以及维护成本的增加，因此就需要将国家规定和出台的六统一标准严格的执行在各个工程及生产环节中，从而保障现场继电保护工作的成效性。
本文就主要在对继电保护六统一的主要内容以及六统一执行过程中存在的主要问题和实施要点分析的基础上，探讨了10kV配电网机电保护的问题处理策略。
1 继电保护六统一的主要内容当前阶段所执行的继电保护六统一是原有的四统一基础上发展起来的，原有的四统主要对象分别是设计技术、接线回路、端子排编号以及元件符号等主要内容，而六统一主要是在四统一的基础上增加了相应的功能设置统一以及回路设计统一、保护定值统一、端口标准统一屏柜压板统一和报告格式统一等主要内容。
从以上的对于四统一和六统一的主要内容分析来看，新出台的六统一规定更为全面和细致，例如对装置通讯等内容的设计规定，使得生产厂家以及设计单位在具体工作开展过程中有了更好的相关依据，使得各项工作的开展更为顺利和流畅。
2 六统一执行过程中存在的主要问题及实施要点（一）设计单位六统一执行规范性问题与实施要点（1）大开关运行检修。
如果是从可靠性的方面考虑，回路保护中的断点越少越好，因此为了确保一次设备能够随时处在保护作用下，对于一次设备本体上的切换把手应设置为"远方/就地"。
另一方面，出于对检修人员人身安全的考虑，在进行一次设备设计的过程中，设备本体上的切换把手可能设置为"运行/检修"，由此造成的设计人员着重点的不同，可能会设计出不同的设备回路。
浅谈继电保护“新六统一”标准在湖州电网的运用前景
P优秀管理论文集 生产运行Excellent management papers & Production operation浅谈继电保护“新六统一”标准在湖州电网的运用前景文/国网浙江省电力有限公司湖州供电公司 童大中 陈培琦上世纪八十年代，我国针对继电保护未来发展制定了相关的“四统一”标准（即统一的技术标准、原理接线、元件符号和端子排布置），为电磁式继电保护的普及与发展奠定了基础。
进入二十一世纪以来，伴随着半导体技术的快速发展，继电保护也由从前的电磁式向微机式过渡，为了适应技术发展国家电网公司于2007年推出了“六统一”标准（即统一的保护报告格式、保护定值格式、接口标准、端子排布置、回路设计和功能配置），为保障电网的安全稳定运行提供了坚实的后盾。
但随着近年来各类继电保护运行事故的不断发生和IEC61850标准的提出，“六统一”标准已经越来越不能满足当前电网自身发展的需要。
“新六统一”标准提出的背景2014年某月，西北某330kV 智能变电站在发生区内线路故障，在线路主保护拒动的情况下由主变后备保护切除故障，致使整个县城全面停电。
在故障发生之前，线路保护装置发出了相应的告警提示，但由于运维人员不清楚告警信息的含义而未采取任何操作。
为了避免此类严重事件再次发生，国家电网公司于当年正式启动了《Q_GDW 11010-2013 继电保护信息规范》的编制工作，在原“六统一”的基础上规范了不同厂家对信息的处理方法，尤其是对保护面板上的人机菜单制定了详细的标准，该标准即“新六统一”标准（也可以称作“九统一”标准）。
“新六统一”标准在原有“六统一”标准的基础上着重强调了对继电保护装置的报文名称、LCD 菜单和面板显示灯的统一，同时进一步统一了保护配置的相关功能。
目前湖州电网继电保护运维面临的难题湖州电网继电保护历经数十年的发展，已经形成了由常规保护（微机保护）、智能保护（IEC61850）和就地化保护三者鼎立的复杂局面，就地化保护是发展趋势。
继电保护设计“六统一”解读2
4.1.8 保护装置应能记录相关保护动作信息， 保护装置应能记录相关保护动作信息，保留8次以上最新动作 报告。 报告。每个动作报告应包含故障前2个周波、 个周波、故障后6个周波的数据。 个周波的数据。
(注： 1.信息分为3类：A.故障信息， 故障信息，包括跳闸、 包括跳闸、重合闸以及电气量起动而未 跳闸的情况； 跳闸的情况；B.导致开入量发生变化的操作信息； 导致开入量发生变化的操作信息；C.异常告警信息
(注： 为了使运行人员尽快了解事故状况以便及时、 为了使运行人员尽快了解事故状况以便及时、有效地处理事故， 有效地处理事故，保护动
作信息报告应为中文简述， 作信息报告应为中文简述，包含以下内容： 包含以下内容： XXXX年 XXXX年，XX月 XX月，XX日 XX日，XX时 XX时：XX分 XX分：XX秒 XX秒； XXXX线路保护启动 XXXX线路保护启动， 线路保护启动，X相故障； 相故障；XX保护动作 XX保护动作， 保护动作，跳X相； XXXX断路器重合 XXXX断路器重合； 断路器重合；XXXX断路器重合于永久故障 XXXX断路器重合于永久故障， 断路器重合于永久故障，加速三跳； 加速三跳； 故障测距XX.X 故障测距XX.X km。 km。
3/2断路器接线的断路器重合闸， 断路器接线的断路器重合闸，先合断路器合于永久 性故障， 性故障，两套线路保护均加速动作， 两套线路保护均加速动作，发三相跳闸（ 发三相跳闸（永 跳）命令。 命令。
(注：三相跳闸（ 三相跳闸（永跳） 永跳）命令同时开入两个断路器保护的三跳开入 ，该开入不起动重合闸， 该开入不起动重合闸，但要起动失灵， 但要起动失灵，后重合的断路器则放电 不重合。） 不重合。）
“0”否定所表述的功能； 否定所表述的功能；或根据需要另行定义； 或根据需要另行定义； 不应改变定值清单和装置液晶屏显示的“功能表述”。
继电保护“六统一”标准化设计原则..
二、《线路保护及辅助装置标准化设计规范》要点
总则
优先通过继电保护装置自身实现相关保护功能，尽可能减 少外部输入量，以降低对相关回路和设备的依赖。
优化回路设计，在确保可靠实现继电保护功能的前提下， 尽可能减少屏（柜）内装置间以及屏（柜）间的连线。
9
www.
二、《线路保护及辅助装置标准化设计规范》要点
22
www.
二、《线路保护及辅助装置标准化设计规范》要点
保护配置及二次回路的通用要求
6) 对双母线接线重合闸、失灵启动的要求
每一套线路保护均应含重合闸功能，不采用两套重合闸相 互启动和相互闭锁方式；
对于含有重合闸功能的线路保护装置，设置“停用重合闸” 压板。“停用重合闸”压板投入时，闭锁重合闸、任何故 障均三相跳闸；
国网“六统一”标准化 设计原则
雷振锋 TEL：13503740779
1
目录
一、 标准制定的背景 二、《线路保护及辅助装置标准化设计规范》要点 三、《元件保护及辅助装置标准化设计规范》要点 三、 “六统一”继电保护的工程应用
2
www.
一、标准制定的背景
上世纪七、八十年代制定的继电保护“四统一”原则， 在规范我国继电保护设计、制造，促进继电保护设备更新 换代，提高继电保护运行水平，保障电网安全方面发挥了 举足轻重的作用。
一般规定
保护装置功能控制字“1”和“0”的定义应统一规范为 “1”肯定所表述的功能；“0”否定所表述的功能；或 根据需要另行定义；
说明：允许式通道 ：“1”代表允许式“0”代表闭锁式 通信内时钟 ： “1”代表内时钟“0”代表外时钟
10
www.
二、《线路保护及辅助装置标准化设计规范》要点
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工技术220kV线路保护在“四统一”与“六统一”设计规范内容：励磁系统、继电保护技术交流、资料共享的平台220kV线路保护在“四统一”与“六统一”设计规范张郭晶（江苏省电力公司检修分公司扬州分部，江苏扬州225000）[摘要]从保护功能、组柜原则、外部接线、压板配置、定值整定、运行注意事项和操作票等方面对“四统一”和“六统一”设计规范下的220kV线路保护进行比较和分析，重点分析了跳闸回路、失灵回路和重合闸回路，明确了220kV线路保护的跳闸方式、重合闸功能以及失灵功能在两种设计规范下的异同点，使得运行和检修人员对于应用“四统一”和“六统一”的线路保护有更加深刻的认识，为设备的运行维护、倒闸操作以及检修工作提供参考。
关键词六统一失灵重合闸跳闸方式线路保护压板配置异同1概述20世纪70、80年代制定的继电保护“四统一”原则，在规范我国继电保护设计、制造，促进继电保护设备更新换代，提高继电保护运行水平，保障电网安全方面发挥了举足轻重的作用。
所谓“四统一”，即在设计技术条件、接线回路、元件符号、端子排编号四个方面统一标准。
随着微机保护的普遍应用，因各厂家微机保护配置和功能不标准、不规范而引发的一些突出问题逐渐在装置运行中暴露出来：①当前微机保护装置设计、制造、应用的非标准化问题突出；②各厂家微机保护装置的对外接口和回路配合要求各不相同；③由于缺乏统一的标准，导致同一类型的保护装置出现多个地区性版本。
2009年以来，国网公司先后发布Q／GDW161—2007《线路保护及辅助装置标准化设计规范》、Q／GDW175—2008《变压器、高压并联电抗器和母保护标准化设计规范》等标准，对保护装置功能配置、回路设计、端子排布置、接口标准、屏柜压板、保护定值（报告格式）六方面作出统一规范，简称“六统一”。
但一些老的变电站设备是在“六统一”设计规范应用之前就投入运行的，为了增进运行和检修人员对“六统一”设计规范的认识，本文在保护功能、组柜原则、外部接线、压板配置、定值整定、操作方式及运行注意事项等方面对应用“六统一”和“四统一”设计规范的220kV线路保护进行对比。
2保护功能及组柜原则1.1组柜原则1.1.1“四统一”的保护组柜原则每回线配置2面保护柜。
线路保护柜1：线路保护1＋分相操作箱线路保护柜2：线路保护2＋断路器保护（失灵电流判别和过流）示例变电站的220kV线路保护配置：保护屏1：RCS931A+CZX-12R保护屏2：PSL603G+PSL631A2.1.2“六统一”的保护组柜原则每回线配置2面保护柜。
线路保护柜1：线路保护1＋分相操作箱线路保护柜2：线路保护2＋断路器保护（仅过流）示例变电站的220kV线路保护配置：保护1：RCS931G+CZX-12R保护2：PSL603U+PSL631A2.2保护功能线路保护的主要功能是在线路发生事故或异常时能够正确跳闸以切除故障，并具有重合闸和失灵功能。
跳闸功能在“六统一”和“四统一”中区别不大，本节主要就跳闸方式、失灵功能和重合闸的异同进行分析。
2.2.1线路保护跳闸回路分析当线路发生单相故障时，“六统一”和“四统一”的保护都是通过跳A、跳B、跳C的单相跳闸压板出口到操作箱跳闸回路的。
当发生相间故障或永久性故障时，“六统一”的保护只发3个分相跳闸命令，采用“一跳一”跳闸方式，931保护动作跳第一组跳闸回路，603保护动作跳第二组跳闸回路，通过每个屏上的跳A、跳B、跳C压板出口；而“四统一”的保护经603保护的重合闸选相功能判别之后，发出三跳或永跳命令，再通过三跳或永跳压板出口到操作箱启动TJQ或TJR继电器来实现三相跳闸功能。
“六统一”的保护跳闸回路中，220kV第一套（第二套）母差保护动作或631的过流保护动作，会启动操作箱的11TJR（21TJR）跳圈来启动第一组（第二组）跳闸回路，实现三相跳闸并闭锁重合闸，具体回路如图1所示。
图1“六统一”的线路保护跳闸回路图“四统一”的保护跳闸回路中，220kV母差保护或631的过流保护动作，会启动操作箱的11TJR跳圈来启动第一组跳闸回路，实现三相跳闸并闭锁重合闸；603保护的三跳、永跳命令或631的过流保护动作，会启动操作箱的21TJR跳圈来启动第二组跳闸回路，实现三相跳闸并闭锁重合闸，具体回路如图2所示。
图2“四统一”的保护跳闸方式回路图2.2.2失灵功能异同分析失灵动作出口要同时满足两个条件：保护动作；故障电流依然存在。
“四统一”和“六统一”的失灵动作原理相同，区别在于判别故障电流的装置不同。
“四统一”是通过631断路器保护来判别故障电流，而“六统一”是通过母差保护来判别的。
“四统一”的保护失灵回路如图3所示，603和931线路保护的A、B、C相跳闸接点经过分相启动失灵压板1LP7、1LP8、1LP9输出到631断路器保护装置，631保护再通过电流判别（由微机完成）决定失灵是否出口。
若失灵条件满足，则启动中间继电器1QSDL、2QSDL（其辅助接点串联在失灵启动母差回路中），通过631断路器保护屏上的失灵启动母差压板15LP13出口到母差保护屏。
保护的三跳接点不直接启动失灵，而是通过操作箱CZX-12R装置的三跳接点TJR、TJQ去启动失灵。
图3“四统一”失灵回路图“六统一”线路保护屏配置的断路器保护中，失灵电流判别功能不用，仅使用其中的过流保护功能。
当线路保护正常运行时，过流保护停用；当变电站的母线保护按“六统一”原则设计时，失灵保护功能由母线保护实现。
对于分相启动失灵功能，931保护启动第一套母差保护的失灵，603保护启动第二套母差保护的失灵，线路保护提供启动失灵保护用的跳闸接点来启动母线保护的断路器失灵保护，并由母差保护对故障电流进行判别。
三相跳闸启动失灵由操作箱提供TJR、TJQ接点，通过操作箱的三跳启动失灵压板开入到母差保护，满足失灵判据后，延时跳闸。
其失灵回路如图4所示。
图4“六统一”失灵回路图2.2.3重合闸功能异同分析220kV线路的重合闸功能是由线路保护完成的，两套线路保护均配有重合闸功能。
“四统一”只投入一套线路保护的重合闸，停用另一套线路保护的重合闸。
目前示例变电站用的是603保护的重合闸，两套重合闸之间有相互启动和相互闭锁回路。
（1）重合闸启动回路“四统一”的保护重合闸启动联系图如图5所示，931保护的单跳启动重合闸和三跳启动重合闸接点通过屏上的至重合闸压板开入到603保护，603保护判别满足重合闸条件后闭合CHJ1接点，通过重合闸出口压板开入到操作箱CZX-12R的ZHJ继电器，达到开断重合闸的目的。
图5“四统一”的保护重合闸启动联系图“六统一”的两套线路保护均具有重合闸功能，且相互独立，不存在相互启动和相互闭锁回路。
931和603保护各自判别是否满足重合闸条件，若满足则通过重合闸出口压板开入到操作箱的ZHJ继电器，达到重合闸的目的。
其重合闸启动原理如图6所示，两套重合闸均投入，当一套重合闸动作后，另一套重合闸可以检有电流或跳位返回而不再重合，以确保不会二次重合闸。
单重方式下，一套保护单跳而另一套保护未动作时，单相跳位启动重合闸可以保证两套重合闸的一致性。
对于含有重合闸功能的线路保护装置，设置“停用重合闸”压板，“停用重合闸”压板投入时，闭锁重合闸，任何故障均三相跳闸；若需一套重合闸停运，另一套重合闸投运，则将重合闸的保护控制字置“禁止重合闸”或退出重合闸出口压板，而不能将“停用重合闸”压板投入。
图6重合闸启动原理图（2）重合闸闭锁回路“四统一”的重合闸闭锁回路如图7所示，931保护会通过BCJ继电器将闭锁重合闸的信号开入到603保护，当931保护动作跳闸且满足设定的闭锁重合闸条件时，BCJ-1继电器动作。
另外，当手动跳闸或遥控分闸时2ZJ和21STJ 接点闭合，母差保护动作跳闸，断路器失灵保护动作跳闸，以及631保护永跳时TJR接点闭合，均会使得931和603保护的重合闸放电，达到闭锁重合闸的目的。
图7“四统一”的重合闸闭锁回路对于“六统一”的保护，931和603保护之间没有相互闭锁回路，而是通过操作箱内的辅助接点来实现闭锁重合闸，如图8所示。
图8“六统一”的重合闸闭锁回路3 外部接线“四统一”的保护一般用母线TV电压，线路上可选配单相TV用于三相重合闸的无压或同期鉴定。
而“六统一”的保护采用线路TV电压，要求线路配置三相TV。
当“六统一”线路配置TV时，母线TV的重要性就会降低，在热倒母线的过程中，TV二次并列步骤可以省略。
原TV并列的原因是防止220kV母线压变的电压并列回路中继电器接点因电流过大而烧坏，而“六统一”线路的电压取自各自的线路TV，220kV母线压变的电压并列回路就仅起到同期电压切换的作用，只要保证母联开关在合位、母差为单母方式，就可以正常热倒母线了。
4.1 “四统一”压板配置“四统一”保护屏上的压板配置如图9、图10所示。
图9 “四统一”的RCS-931A压板配置图图10 “四统一”的PSL603G压板配置图4.2 “六统一”压板配置“六统一”保护屏上的压板配置如图11、图12所示。
图11 “六统一”的931G压板配置图图12 “六统一”的603U压板配置图由图9~图12可知，“六统一”的压板配置更加统一、简洁、合理。
（1）“六统一”的线路保护压板分为出口和功能两类。
其中，出口类压板包括保护跳闸、启动失灵、重合闸，以1CLP、4CLP、8CLP等命名；功能类压板包括纵联保护投/退、停用重合闸投/退、保护检修状态投/退，以1LP、8LP等命名。
（2）由于单独停用距离、零序保护的可能性很小，因此取消了距离、零序保护功能压板，但距离、零序保护不能单独停用。
若需停用，则采用切换定值区的方式由控制字来完成。
（3）由于取消了重合闸方式切换把手，因此线路保护重合闸方式（单重、三相一次）只能通过保护定值控制字设定。
（4）当“停用重合闸”功能压板投入时，任何故障保护三跳闭锁重合闸。
若想仅停用某一套装置重合闸，则不能投入“停用重合闸”压板，而应将该装置重合闸出口压板解除，让另一套保护重合闸可以正常工作。
（5）由于取消了“至重合闸”压板、“沟通三跳”压板，因此每一套线路保护均投入重合闸功能，两套重合闸无相互启动和相互闭锁回路。
5 定值整定对于“六统一”的保护定值整定，由于单独停用距离、零序保护的可能性很小，因此取消了距离、零序保护功能压板，可通过修改保护定值控制字来实现距离、零序保护停用；此外，由于取消了重合闸方式切换把手，因此线路保护重合闸方式只能通过保护定值控制字设定。
6 “六统一”运行注意事项（1）正常运行时，两套线路保护重合闸均投入，且重合闸方式一致（单相重合闸、三相一次重合闸或停用）。
当调度操作发令启（停）用重合闸时，应保持原操作命令格式，发令只发到开关，而不具体指明哪套装置重合闸，例如将XXXX开关重合闸启用，现场再根据调度命令和保护定值单要求，同时启用或停用两套装置重合闸。
